Презентация, доклад на тему Чертёж детали и сборочный чертёж.

Содержание

Чертёж детали и сборочный чертёж.

Слайд 1Технология

Технология

Слайд 2Чертёж детали и сборочный чертёж.

Чертёж детали и сборочный чертёж.

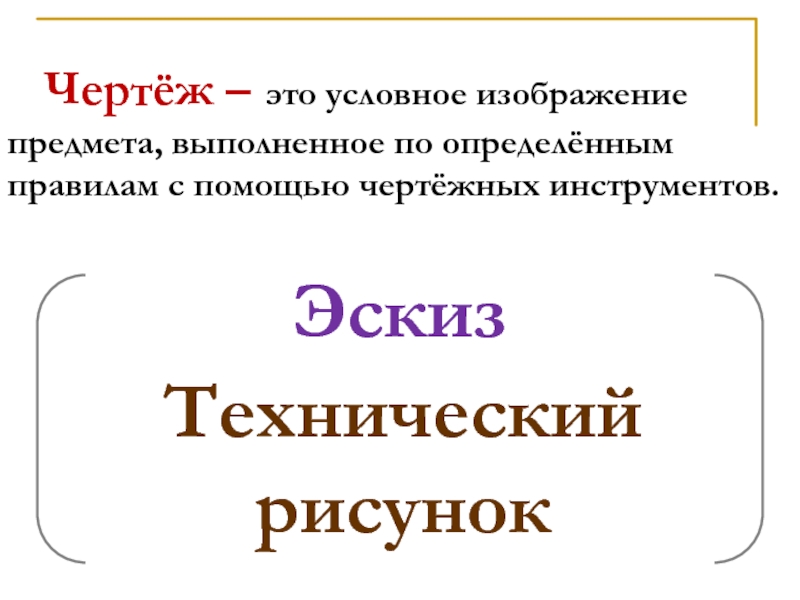

Слайд 3Эскиз
Технический рисунок
Чертёж – это условное изображение предмета, выполненное по

определённым правилам с помощью чертёжных инструментов.
ЭскизТехнический рисунок  Чертёж – это условное изображение предмета, выполненное по определённым правилам с помощью чертёжных инструментов.

Слайд 4H
A
a
B
C
b
c

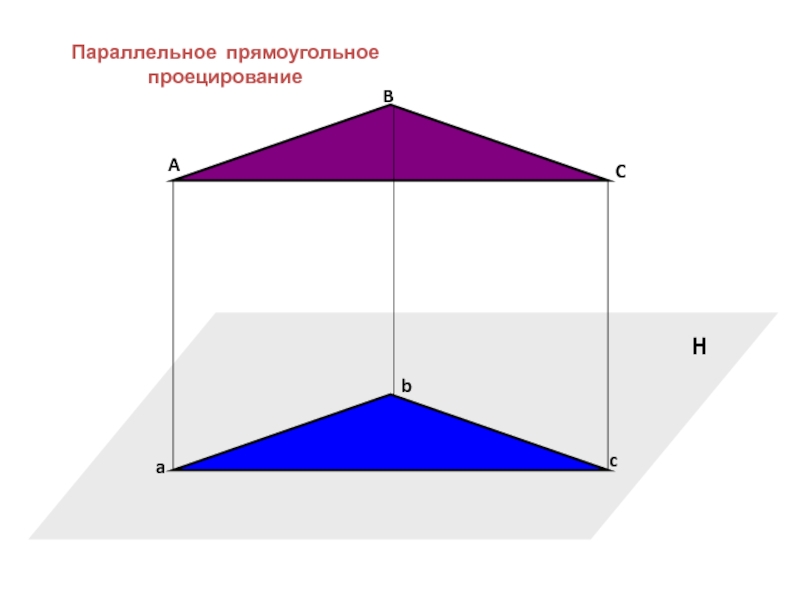

Параллельное прямоугольное проецирование

H AaB C bcПараллельное прямоугольное проецирование

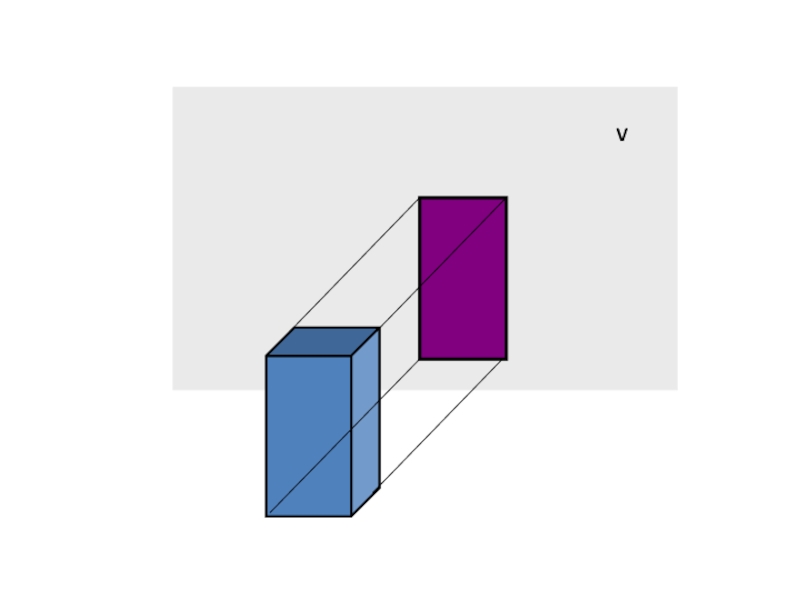

Слайд 6V
H
H
V

V H H V

Слайд 9Линии чертежа.

Линии чертежа.

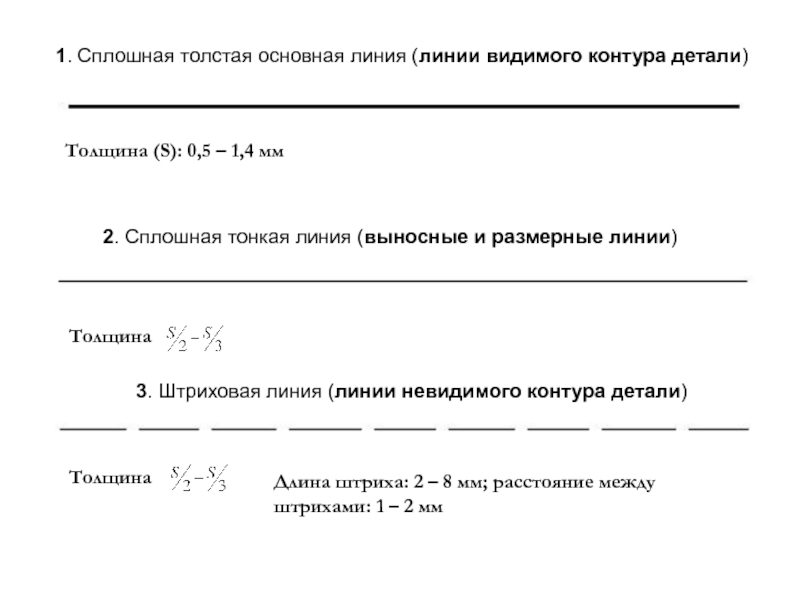

Слайд 101. Сплошная толстая основная линия (линии видимого контура детали)
Толщина (S): 0,5

– 1,4 мм

2. Сплошная тонкая линия (выносные и размерные линии)

3. Штриховая линия (линии невидимого контура детали)

1. Сплошная толстая основная линия (линии видимого контура детали)Толщина (S): 0,5 – 1,4 мм2. Сплошная тонкая линия

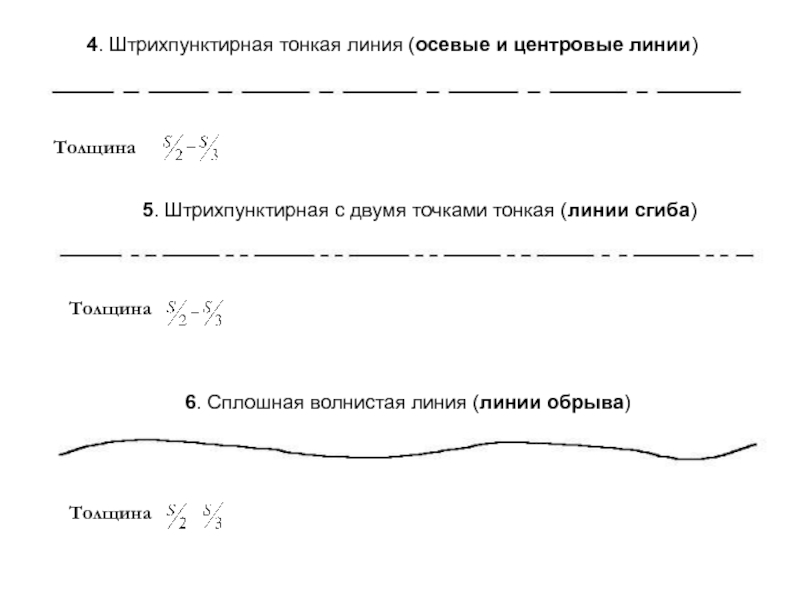

Слайд 114. Штрихпунктирная тонкая линия (осевые и центровые линии)
5. Штрихпунктирная с двумя

точками тонкая (линии сгиба)

6. Сплошная волнистая линия (линии обрыва)

4. Штрихпунктирная тонкая линия (осевые и центровые линии)5. Штрихпунктирная с двумя точками тонкая (линии сгиба)6. Сплошная волнистая

Слайд 13Нанесение размеров. Масштабы.

Нанесение размеров. Масштабы.

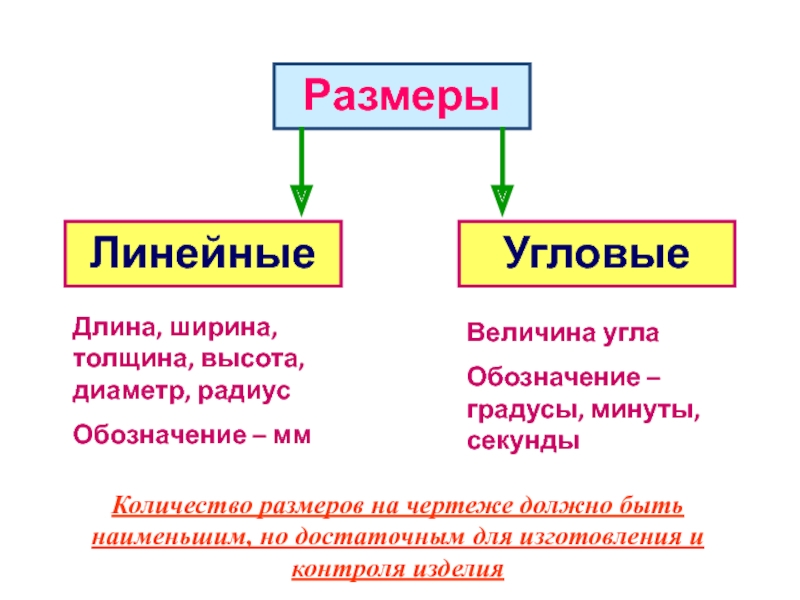

Слайд 14Размеры
Линейные
Угловые
Длина, ширина, толщина, высота, диаметр, радиус
Обозначение – мм
Величина

угла
Обозначение – градусы, минуты, секунды

Количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия

РазмерыЛинейные Угловые Длина, ширина, толщина, высота, диаметр, радиусОбозначение – мм Величина углаОбозначение – градусы, минуты, секундыКоличество размеров

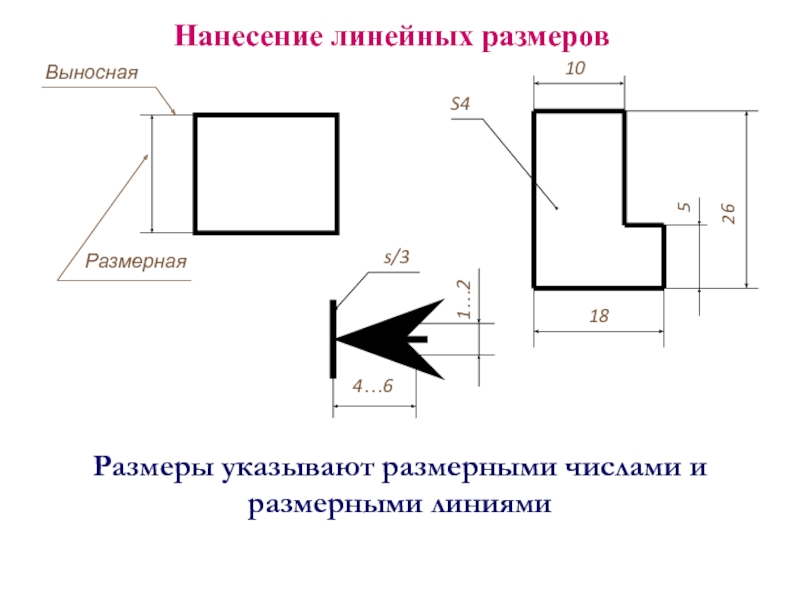

Слайд 15Размеры указывают размерными числами и размерными линиями
Нанесение линейных размеров

Размеры указывают размерными числами и размерными линиямиНанесение линейных размеров

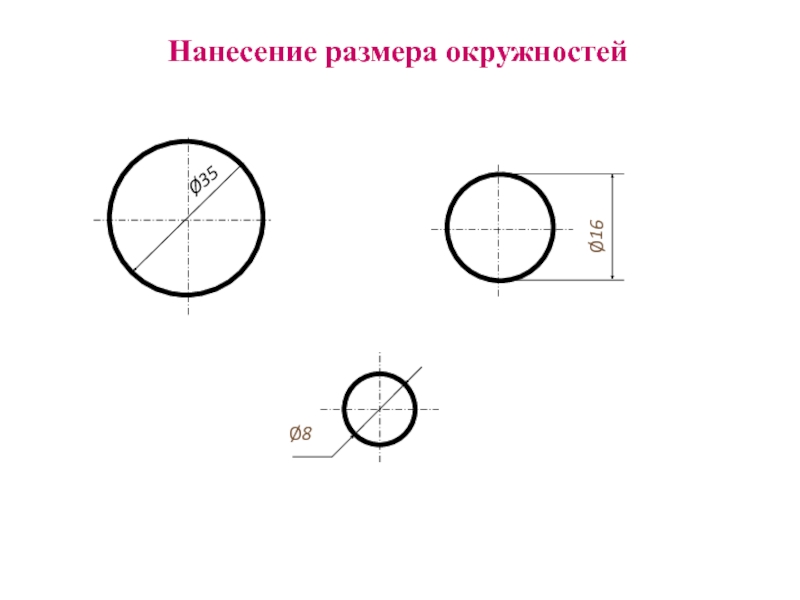

Слайд 16Нанесение размера окружностей

Нанесение размера окружностей

Слайд 17Нанесение размера дуг и угла
R25

Нанесение размера дуг и углаR25

Слайд 18Нанесение размера квадрата
Ø10

Нанесение размера квадратаØ10

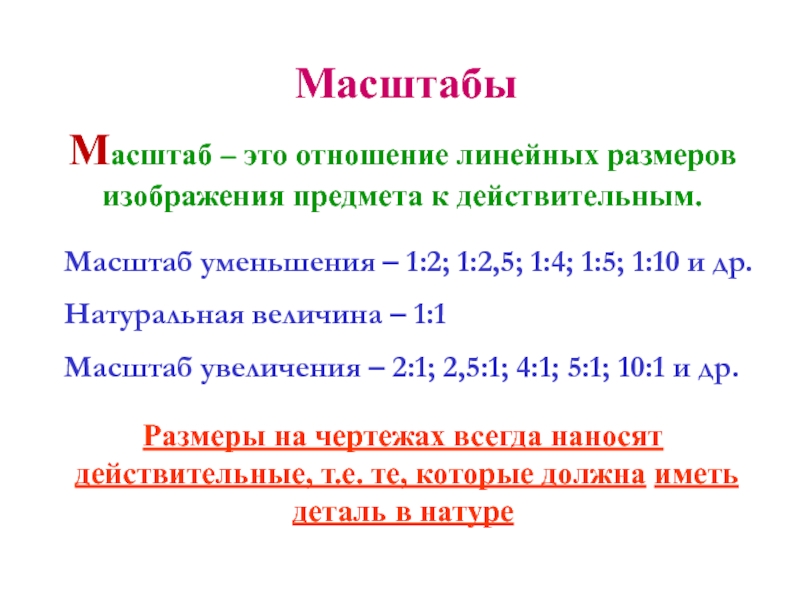

Слайд 19Масштабы
Масштаб – это отношение линейных размеров изображения предмета к действительным.
Масштаб

уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10 и др.
Натуральная величина – 1:1
Масштаб увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1 и др.

Размеры на чертежах всегда наносят действительные, т.е. те, которые должна иметь деталь в натуре

Масштабы Масштаб – это отношение линейных размеров изображения предмета к действительным.Масштаб уменьшения – 1:2; 1:2,5; 1:4; 1:5;

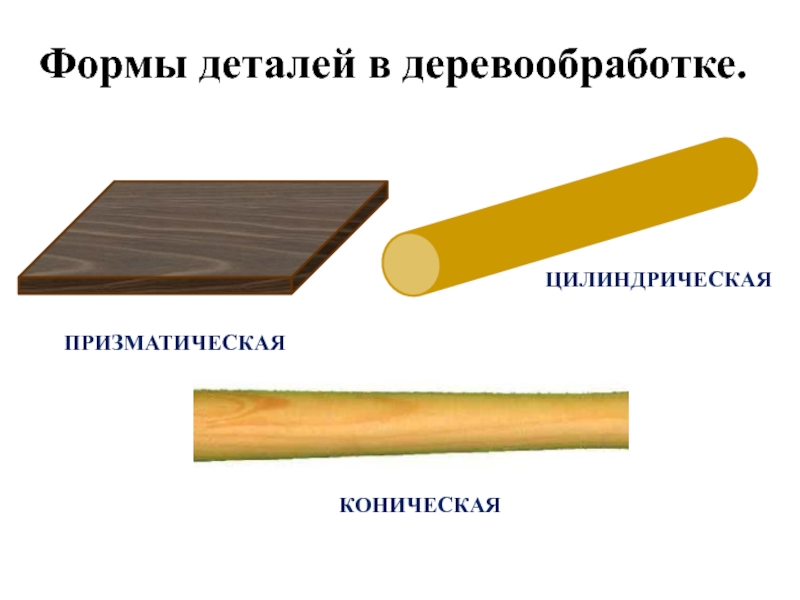

Слайд 20Формы деталей в деревообработке.
ПРИЗМАТИЧЕСКАЯ
ЦИЛИНДРИЧЕСКАЯ
КОНИЧЕСКАЯ

Формы деталей в деревообработке.ПРИЗМАТИЧЕСКАЯЦИЛИНДРИЧЕСКАЯКОНИЧЕСКАЯ

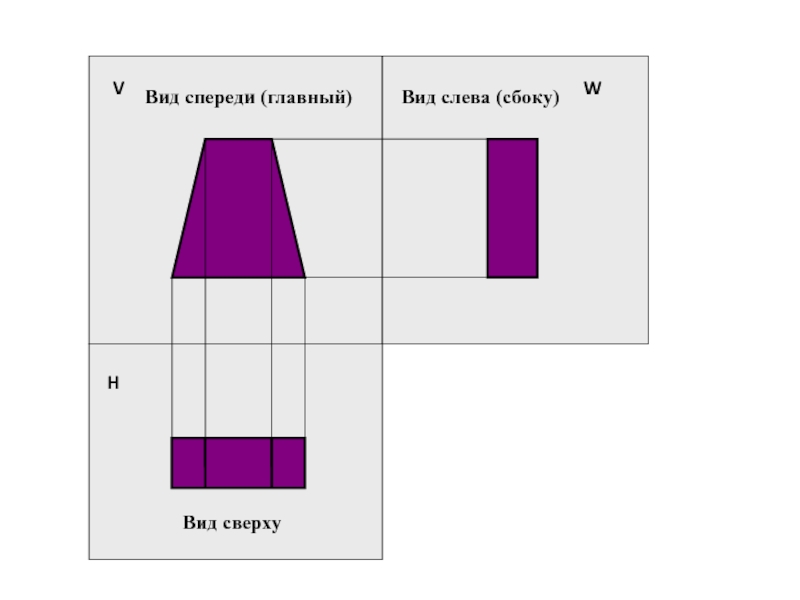

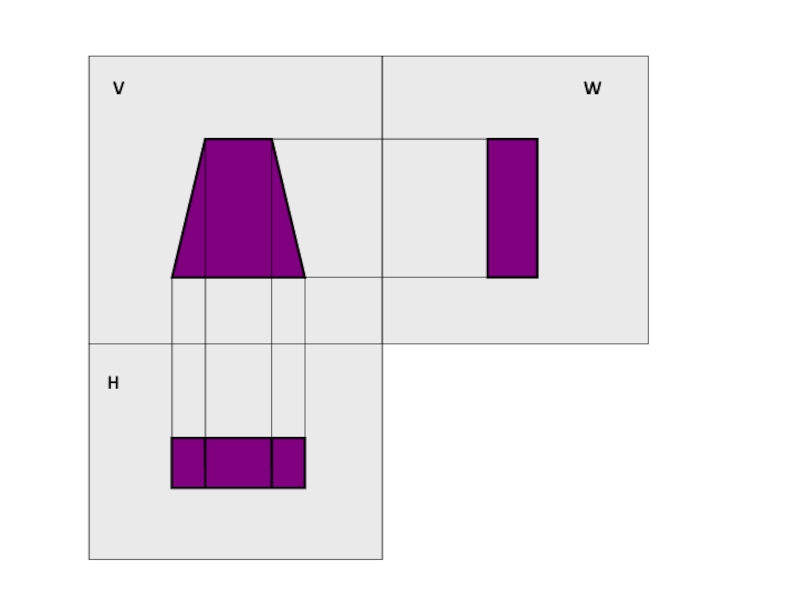

Слайд 21H
V
W
Вид спереди (главный)
Вид сверху
Вид слева (сбоку)

H V W Вид спереди (главный)Вид сверхуВид слева (сбоку)

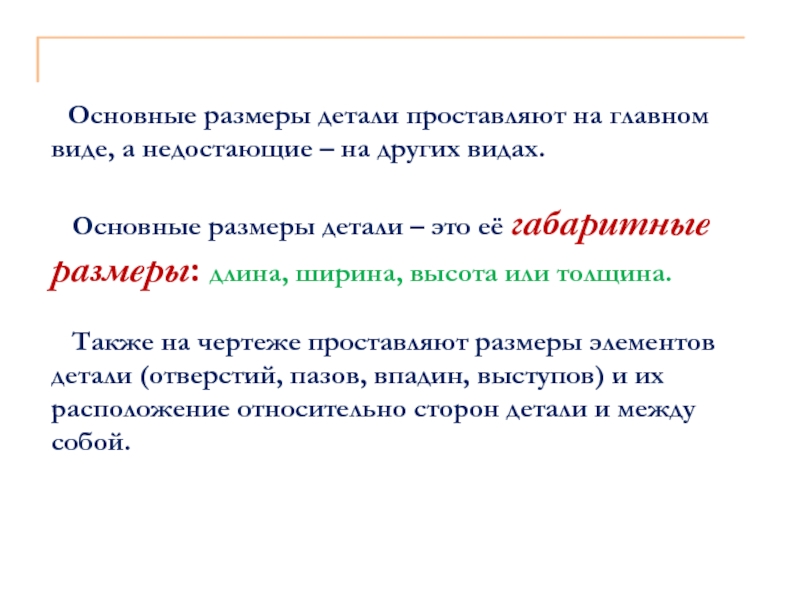

Слайд 22 Основные размеры детали проставляют на главном виде, а недостающие

– на других видах.

Основные размеры детали – это её габаритные размеры: длина, ширина, высота или толщина.

Также на чертеже проставляют размеры элементов детали (отверстий, пазов, впадин, выступов) и их расположение относительно сторон детали и между собой.
Основные размеры детали проставляют на главном виде, а недостающие – на других видах.  Основные

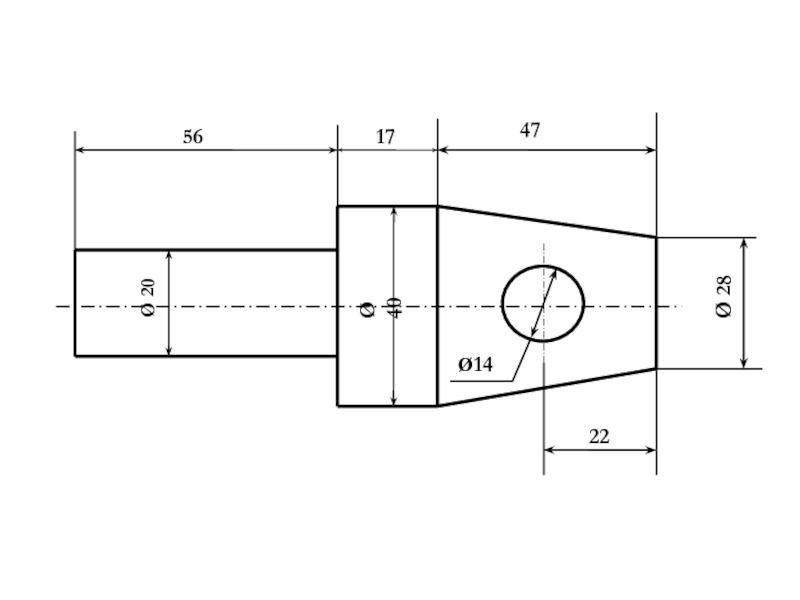

Слайд 23Ø 20
Ø 40
56
17
Ø 28
47
ø14
22

Ø 20Ø 405617Ø 2847ø1422

Слайд 24Сборочная единица – это изделие состоящее из нескольких соединённых между собой

деталей.

Чертёж изделия, состоящего из нескольких деталей, называется сборочным чертежом.

На сборочном чертеже изделие изображают в сборе и только в тех видах, по которым можно определить его конструкцию.

На сборочном чертеже указывают размеры необходимые для сборки изделия и его габаритные размеры.

Сборочная единица – это изделие состоящее из нескольких соединённых между собой деталей.Чертёж изделия, состоящего из нескольких деталей,

Слайд 25К сборочному чертежу над основной надписью или на отдельных листах выполняют

спецификацию – это перечень особенностей в котором содержатся наименования всех деталей, их количество и материал из которого они изготовлены.

Спецификация выполняется в виде таблицы.

К сборочному чертежу над основной надписью или на отдельных листах выполняют спецификацию – это перечень особенностей в

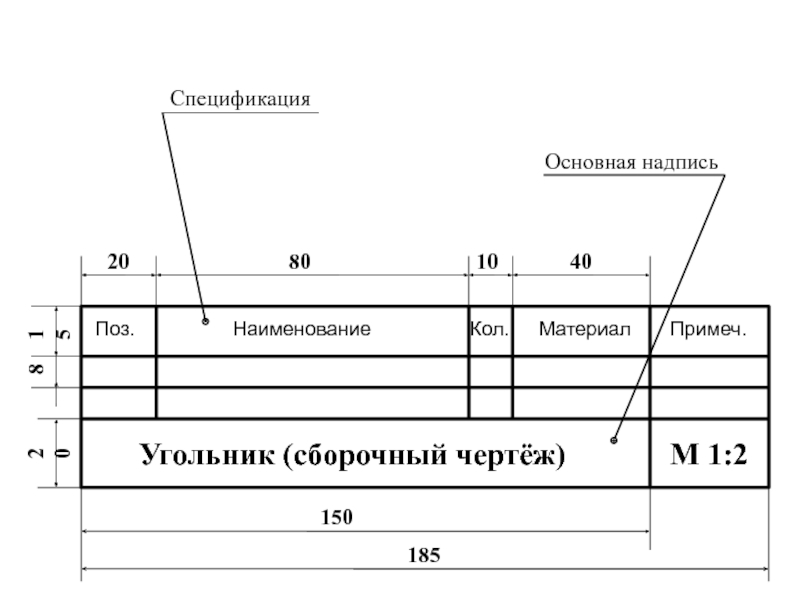

Слайд 26Поз.
Наименование
Кол.
Материал
Примеч.
150
185
8
20
15
20
80
10
40
Основная надпись
Спецификация
М 1:2
Угольник (сборочный чертёж)

Поз.НаименованиеКол.МатериалПримеч.1501858201520801040Основная надписьСпецификацияМ 1:2Угольник (сборочный чертёж)
