Слайд 1Трехфазные
асинхронные
двигатели
Слайд 2Цели урока:
Обучающая: cформировать общие и профессиональные компетенции при изучении понятия трехфазные
асинхронные двигатели, показать значение асинхронных двигателей в электротехнических устройствах, изучить типы выполнения роторов, рассмотреть достоинства и недостатки асинхронных двигателей. Проверить и систематизировать знания, умения и навыки.
Развивающая: развивать умение применять знания в новой ситуации, анализировать, сравнивать, обобщать, делать выводы. Развивать техническое мышление, память, точность в расчётах, творческое отношение к будущей профессии.

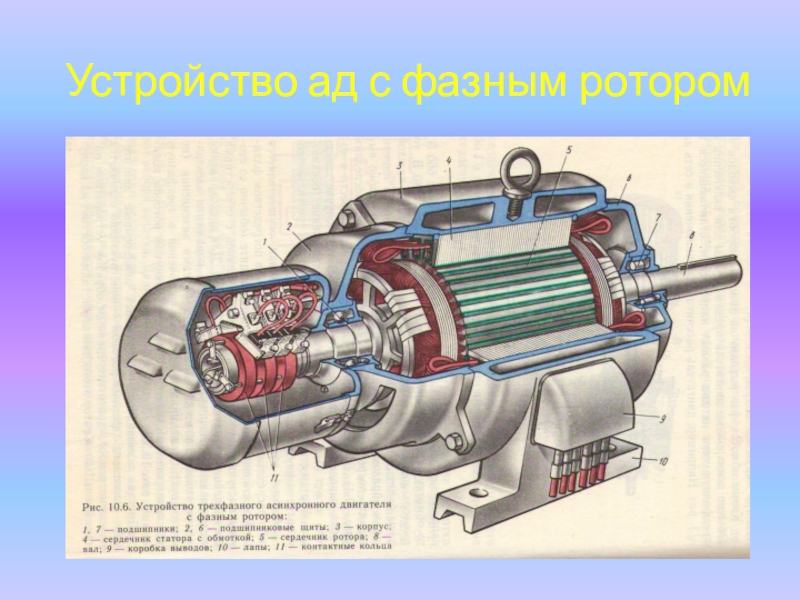

Слайд 5Устройство ад с фазным ротором

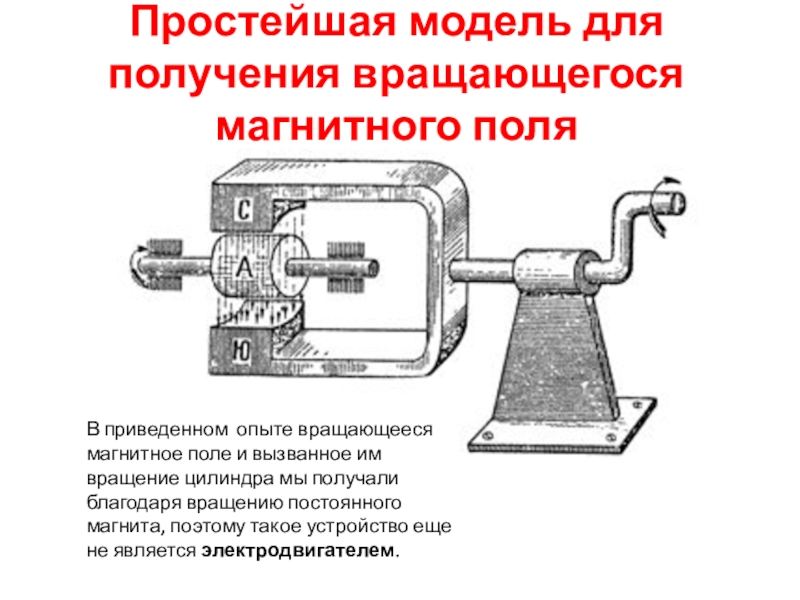

Слайд 6Простейшая модель для получения вращающегося магнитного поля
В приведенном опыте вращающееся магнитное
поле и вызванное им вращение цилиндра мы получали благодаря вращению постоянного магнита, поэтому такое устройство еще не является электродвигателем.

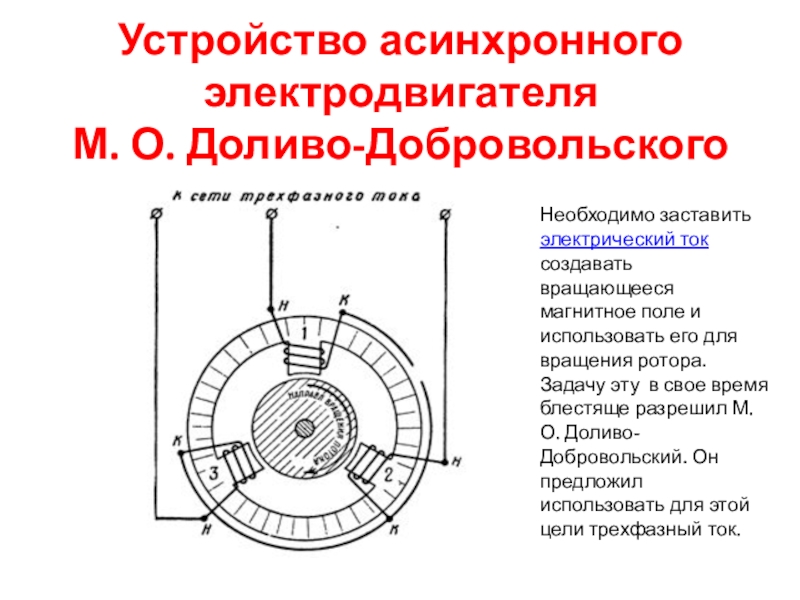

Слайд 7Устройство асинхронного электродвигателя
М. О. Доливо-Добровольского
Необходимо заставить электрический ток создавать вращающееся
магнитное поле и использовать его для вращения ротора. Задачу эту в свое время блестяще разрешил М. О. Доливо-Добровольский. Он предложил использовать для этой цели трехфазный ток.

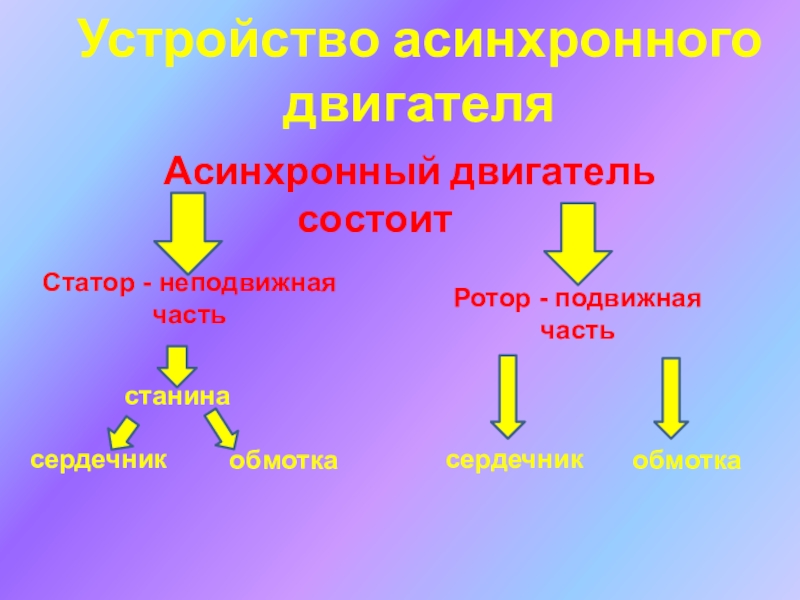

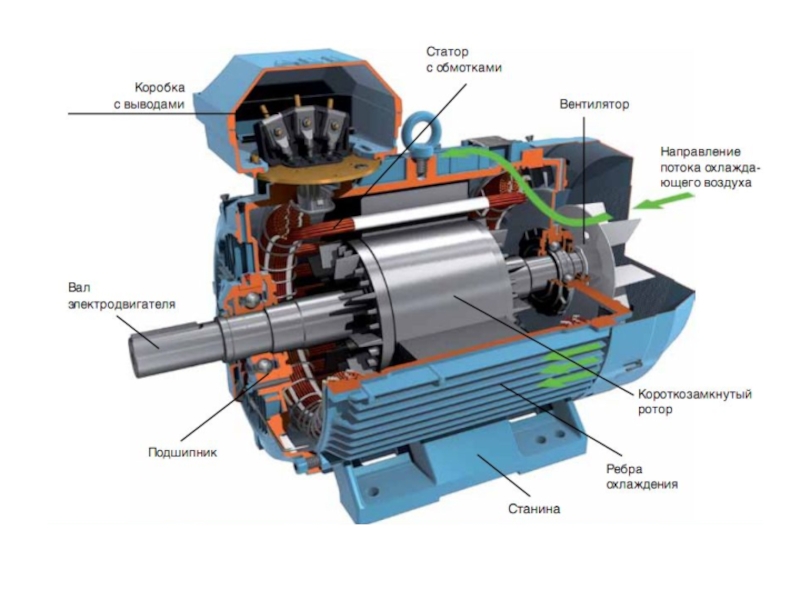

Слайд 8Устройство асинхронного двигателя
Асинхронный двигатель
состоит
Статор - неподвижная часть
Ротор - подвижная часть
станина
сердечник
обмотка
сердечник
обмотка

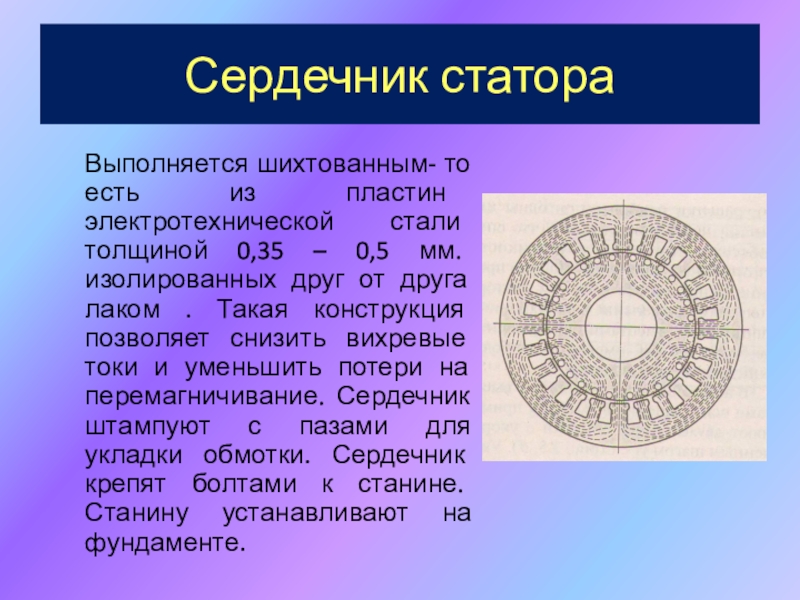

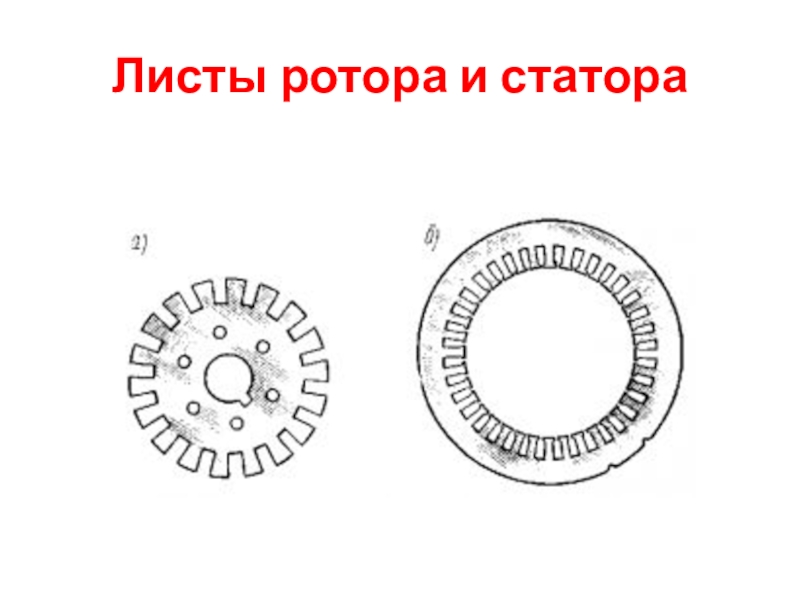

Слайд 9Сердечник статора
Выполняется шихтованным- то есть из пластин электротехнической стали
толщиной 0,35 – 0,5 мм. изолированных друг от друга лаком . Такая конструкция позволяет снизить вихревые токи и уменьшить потери на перемагничивание. Сердечник штампуют с пазами для укладки обмотки. Сердечник крепят болтами к станине. Станину устанавливают на фундаменте.
Слайд 10Обмотка статора
Трехфазная ,выполняется из меди или алюминия. Фазы сдвинуты
на угол 120 электрических градусов. Обмотку соединяют по схеме «звезда» или «треугольник». Это дает возможность включать двигатель в сеть с двумя разными линейными напряжениями 380/220. Для низких напряжений обмотка включается « треугольником», для высоких- «звездой»
Слайд 11 Ротор, в зависимости от вида обмоток
Короткозамкнутый
фазный
Сердечник ротора шихтованный ,
выполненный в виде цилиндра с пазами для
укладки обмотки.
Расположен на валу двигателя .
Вал – в подшипниках .
Подшипники – в подшипниковых щитах.

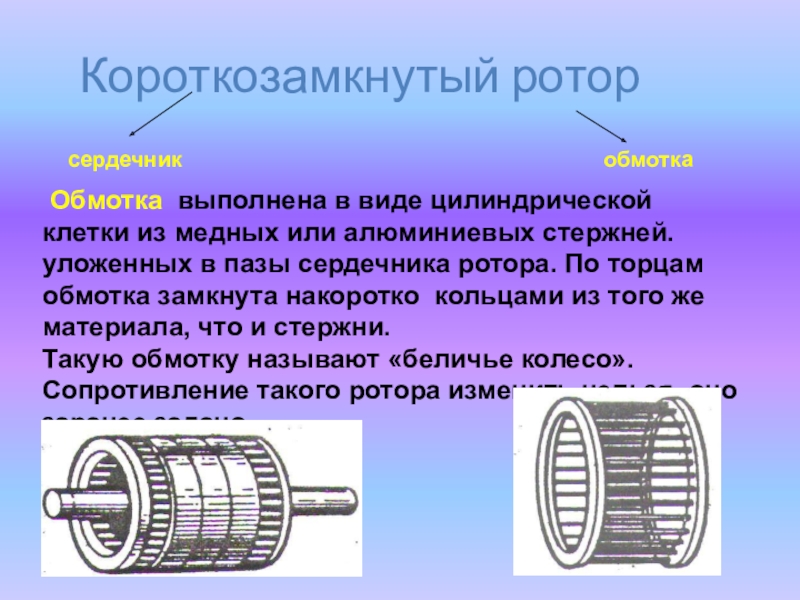

Слайд 12Короткозамкнутый ротор
Обмотка выполнена в виде цилиндрической клетки из медных или
алюминиевых стержней. уложенных в пазы сердечника ротора. По торцам обмотка замкнута накоротко кольцами из того же материала, что и стержни.
Такую обмотку называют «беличье колесо». Сопротивление такого ротора изменить нельзя, оно заранее задано.
сердечник
обмотка

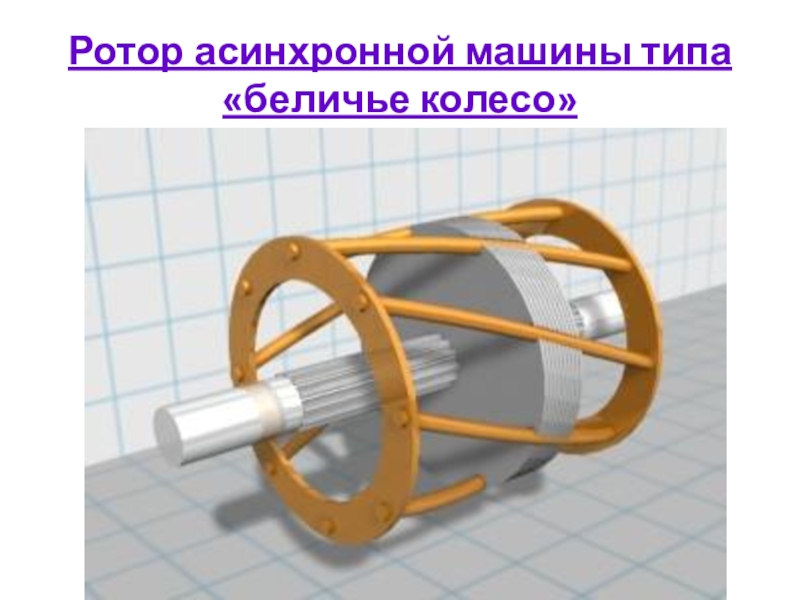

Слайд 13Ротор асинхронной машины типа «беличье колесо»
Сердечник Обмотка

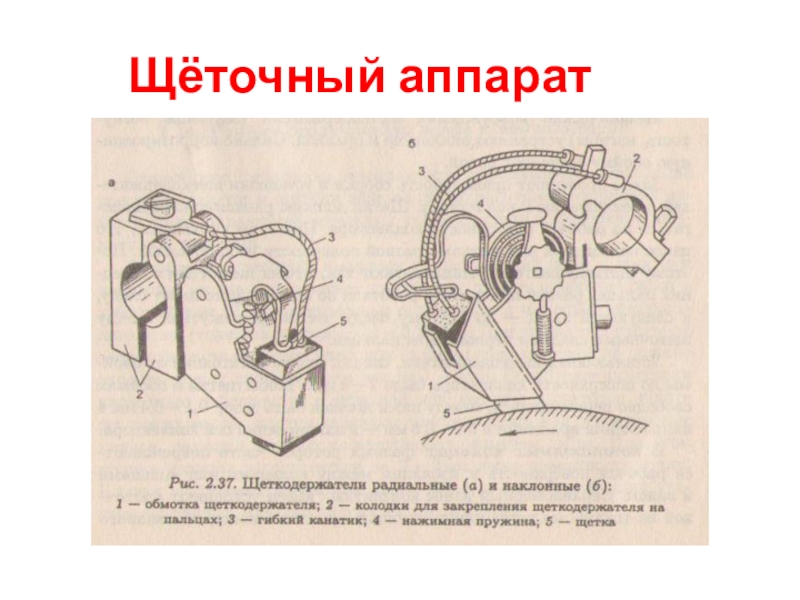

Обмотка трехфазная, соединена по схеме «звезда». Она укладывается в пазы сердечника .Три конца выведены внутри вала и присоединены к трем контактным кольцам, неподвижно укреплённым на валу машины. При работе машины по поверхности колец скользят щётки. К ним присоединяют пусковой или пускорегулирующий реостат для уменьшения пускового тока или регулирования скорости вращения ротора.
Слайд 16Пакет собранного статора и статор с обмоткой
Слайд 17СТАТОР
Статор — неподвижная часть асинхронного двигателя, взаимодействующая с подвижной частью—ротором.

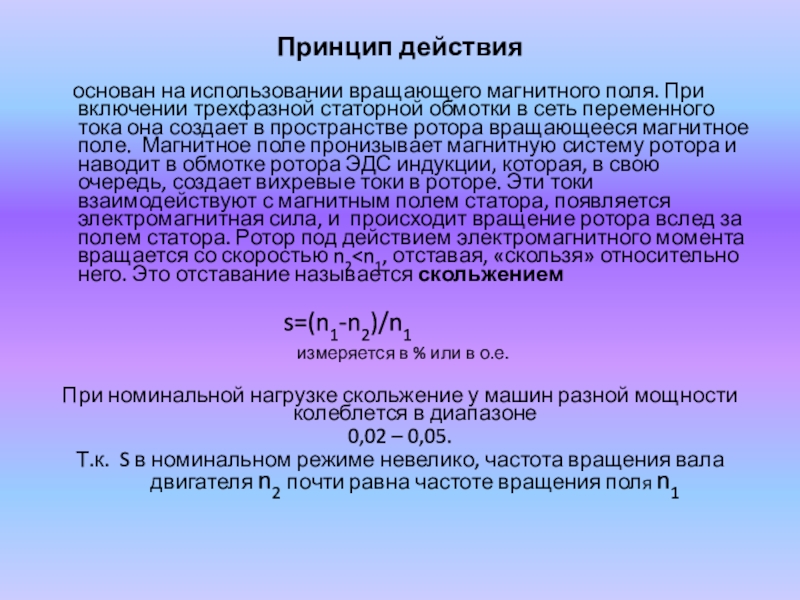

Слайд 18Принцип действия
основан на использовании вращающего магнитного
поля. При включении трехфазной статорной обмотки в сеть переменного тока она создает в пространстве ротора вращающееся магнитное поле. Магнитное поле пронизывает магнитную систему ротора и наводит в обмотке ротора ЭДС индукции, которая, в свою очередь, создает вихревые токи в роторе. Эти токи взаимодействуют с магнитным полем статора, появляется электромагнитная сила, и происходит вращение ротора вслед за полем статора. Ротор под действием электромагнитного момента вращается со скоростью n2
s=(n1-n2)/n1
измеряется в % или в о.е.
При номинальной нагрузке скольжение у машин разной мощности колеблется в диапазоне
0,02 – 0,05.
Т.к. S в номинальном режиме невелико, частота вращения вала двигателя n2 почти равна частоте вращения поля n1
Слайд 19

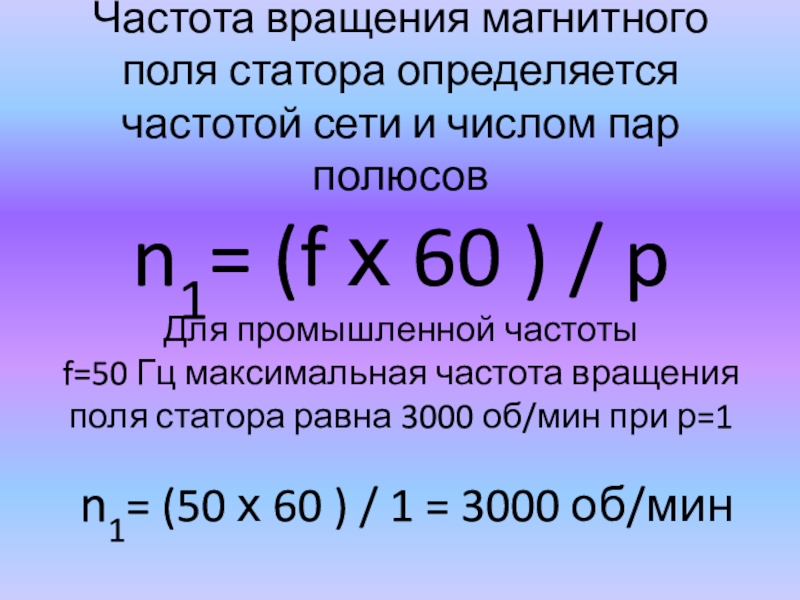

Частота вращения магнитного поля статора определяется частотой сети и числом пар
полюсов
n1= (f х 60 ) / p
Для промышленной частоты
f=50 Гц максимальная частота вращения поля статора равна 3000 об/мин при р=1
n1= (50 х 60 ) / 1 = 3000 об/мин
Слайд 20Концы обмоток выводят в коробку выводов и располагают таким образом:

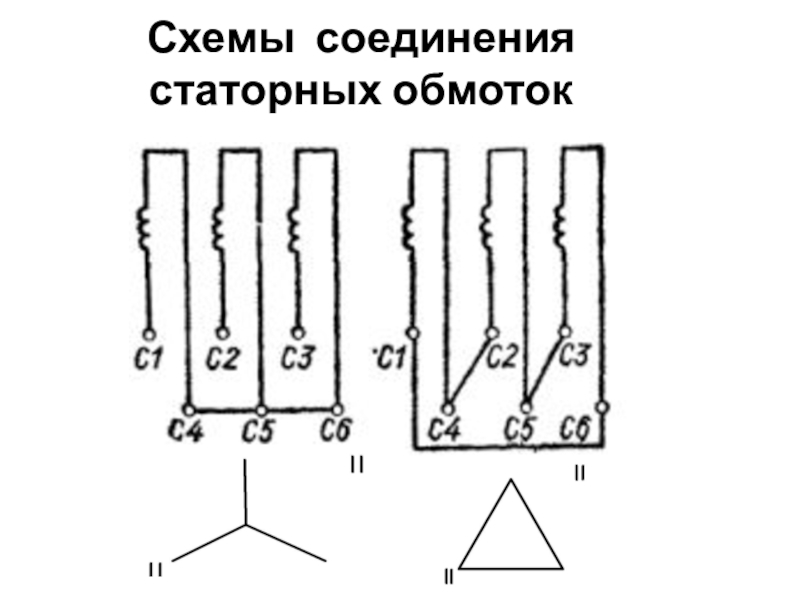

Слайд 23Схемы соединения статорных обмоток
Слайд 24Области применения асинхронных электродвигателей
Широкое распространение трехфазных асинхронных двигателей объясняется простотой их
конструкции, надежностью в работе, хорошими эксплуатационными свойствами, невысокой стоимостью и простотой в обслуживании
Слайд 25Они применяются в качестве электродвигателей и являются основными преобразователями электрической энергии
в механическую.
Слайд 26
Достоинства:
Лёгкость в изготовлении.
Простота устройства и эксплуатации
Отсутствие электрического контакта ротора со статической
частью машины.
Низкая стоимость
Большая надежность
Недостатки:
Небольшой пусковой момент.
Значительный пусковой ток ( в 5-7 раз превышает номинальный)
Слайд 28Внимание! Правильные ответы!
1.-б
2а. - статор и ротор
2б. – ротора от…
магнитного поля статора
S=n1-n2\ n1
2в. – нельзя
3а. - а; в; г; д; ж; з; и; к; л Естатора
3б. I cтатора Фвр Eротора Iротора
4. 1-в 2-а 3-г
4-б 5-ж 6-е 7-д
5. 1 – соединение «Звезда»
2 – соединение «Треугольник»
Критерии оценок
Оценка «5» 5 правильных ответов;
Оценка «4» 4 правильных ответа;
Оценка «3» 3 правильных ответа;
Оценка «2» 2 правильных ответа

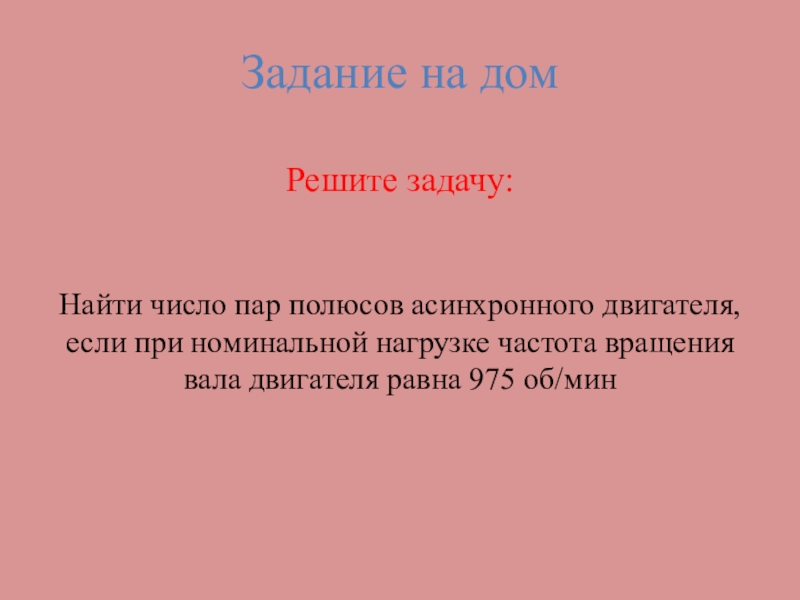

Слайд 29Задание на дом
Решите задачу:
Найти число пар полюсов асинхронного двигателя, если при
номинальной нагрузке частота вращения вала двигателя равна 975 об/мин
