Презентация, доклад по теме Электробезопасность
Содержание

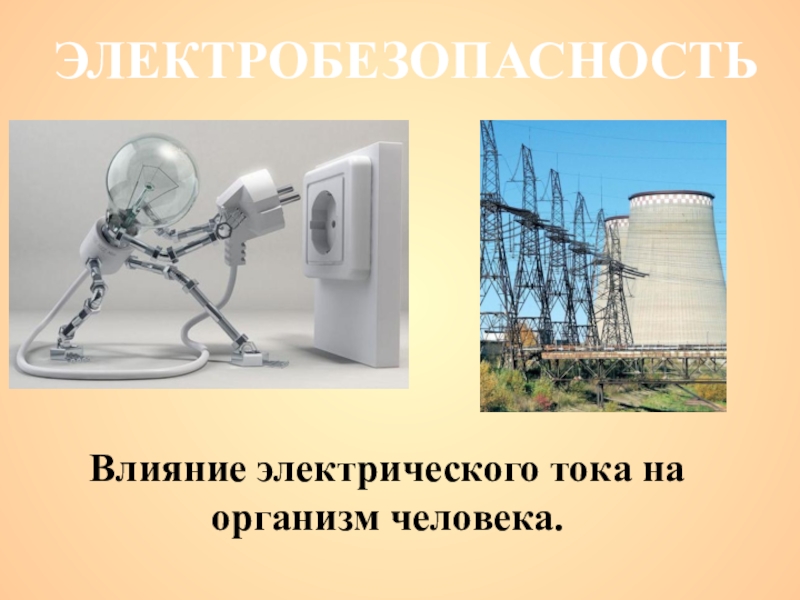

- 1. Презентация по теме Электробезопасность
- 2. Электробезопасность - система организационных и технических мероприятий
- 3. Ощутимый ток (0,6-1,5мА) - вызывает слабый зуд
- 4. Неотпускающий ток (10-15 мА) - вызывает сильную
- 5. Фибрилляционный ток (100мА и более) - протекая
- 6. Термическое действие тока проявляется в ожогах отдельных
- 7. Биологическое действие тока проявляется в раздражении и
- 8. Электролитическое действие тока выражается в разложении органической
- 9. Механическое (динамическое) действие тока выражается в расслоении,
- 10. Многообразие действия электрического тока на организм человека
- 11. 1-ая степень – покраснение кожи; 2-ая степень – образование пузырей; По степени тяжести электрические ожоги делятся на:
- 12. 3-ая степень – обугливание кожи4-ая степень –
- 13. Фибрилляция желудочков сердца (при поражении электротоком низкого
- 14. І – Судорожное сокращение скелетных мышц без
- 15. Заземление – преднамеренное соединение частей электроустановки, нормально
- 16. Защитное отключение - это мера, обеспечивающая автоматическое
- 17. Электрозащитные средства – переносимые и перевозимые изделия,
- 18. запрещающие - запрещают выполнять определенные действия;Знаки безопасности подразделяют на 4 группы:Меры защиты от поражения электрическим током
- 19. предупреждающие - предупреждают о возможной опасности; Меры защиты от поражения электрическим током
- 20. предписывающие - предписывают выполнять определенные действия;Меры защиты от поражения электрическим током
- 21. указательные - указывают месторасположение различных объектов, устройств.Меры защиты от поражения электрическим током
- 22. Освобождение пострадавшего от действия токаОказывающий помощь должен
- 23. Освободить пострадавшего от тока можно, отбросив сухой
- 24. В некоторых случаях можно перерубить или перерезать
- 25. Признаки, по которым можно быстро определить состояние
Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества. Характерные пути тока в теле человека

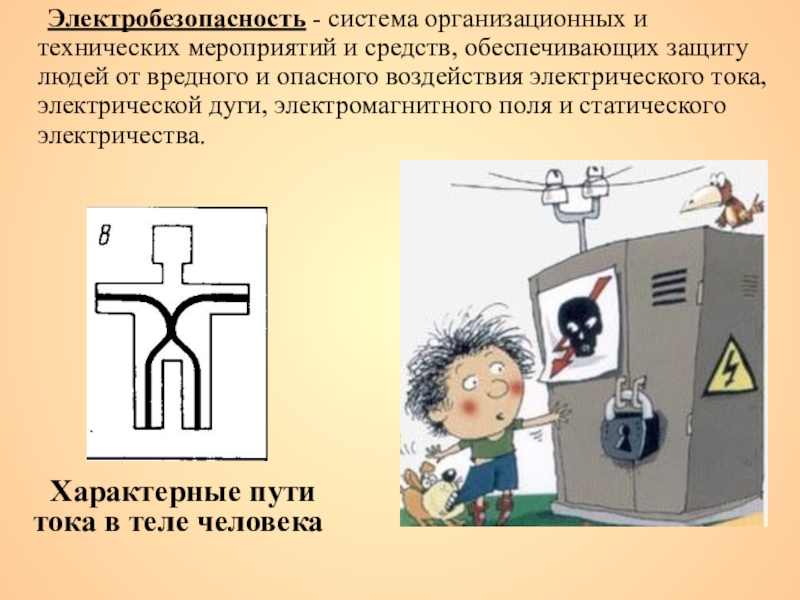

Слайд 2 Электробезопасность - система организационных и технических мероприятий и средств, обеспечивающих защиту
людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.
Характерные пути тока в теле человека
Слайд 3Ощутимый ток (0,6-1,5мА) - вызывает слабый зуд и легкое покалывание и
не опасен для жизни, однако при длительном воздействии отрицательно сказывается на здоровье человека.
Виды поражения электрическим током

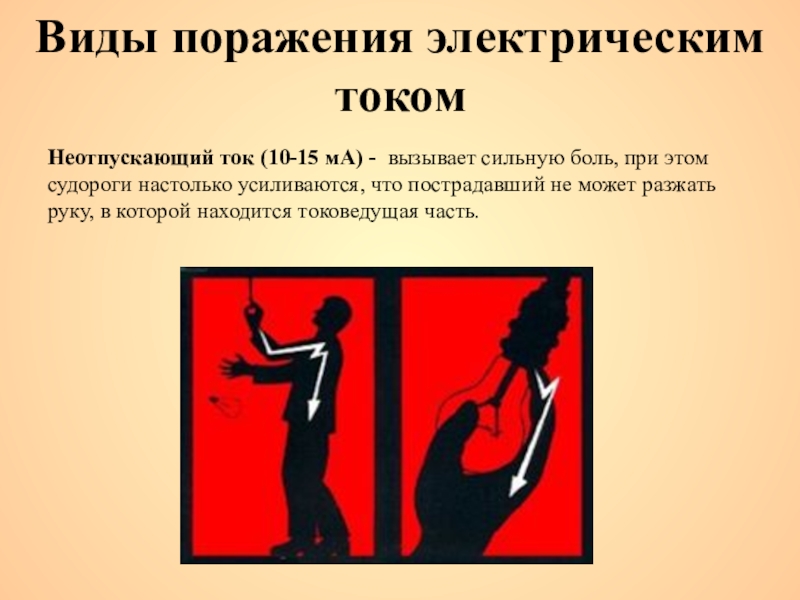

Слайд 4Неотпускающий ток (10-15 мА) - вызывает сильную боль, при этом судороги
настолько усиливаются, что пострадавший не может разжать руку, в которой находится токоведущая часть.
Виды поражения электрическим током

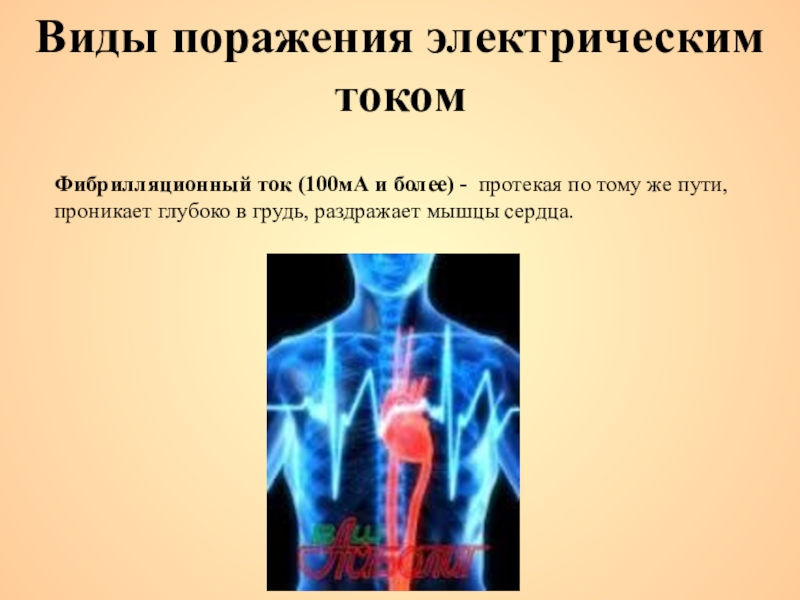

Слайд 5Фибрилляционный ток (100мА и более) - протекая по тому же пути,
проникает глубоко в грудь, раздражает мышцы сердца.
Виды поражения электрическим током

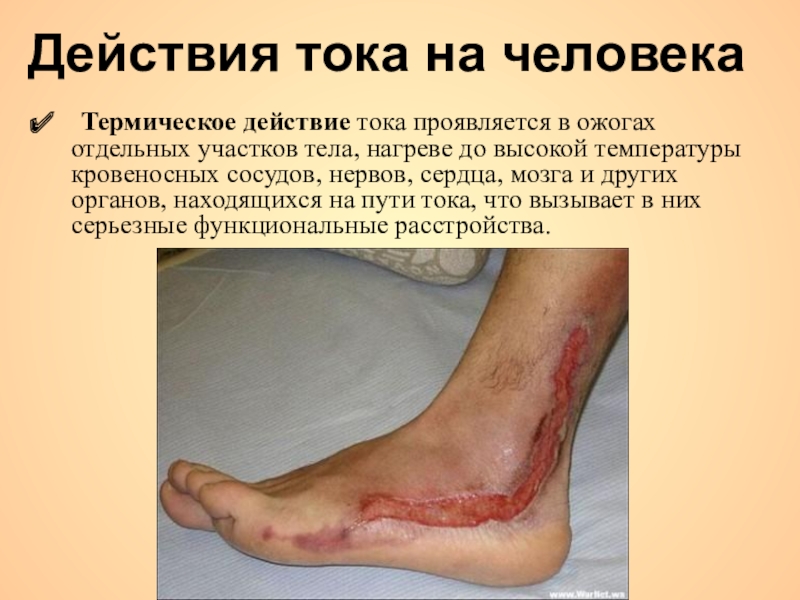

Слайд 6 Термическое действие тока проявляется в ожогах отдельных участков тела, нагреве до
высокой температуры кровеносных сосудов, нервов, сердца, мозга и других органов, находящихся на пути тока, что вызывает в них серьезные функциональные расстройства.
Действия тока на человека
Слайд 7 Биологическое действие тока проявляется в раздражении и возбуждении живых тканей организма,
а также в нарушении внутренних биоэлектрических процессов, протекающих в нормально действующем организме и теснейшим образом связанных с его жизненными функциями.
Действия тока на человека

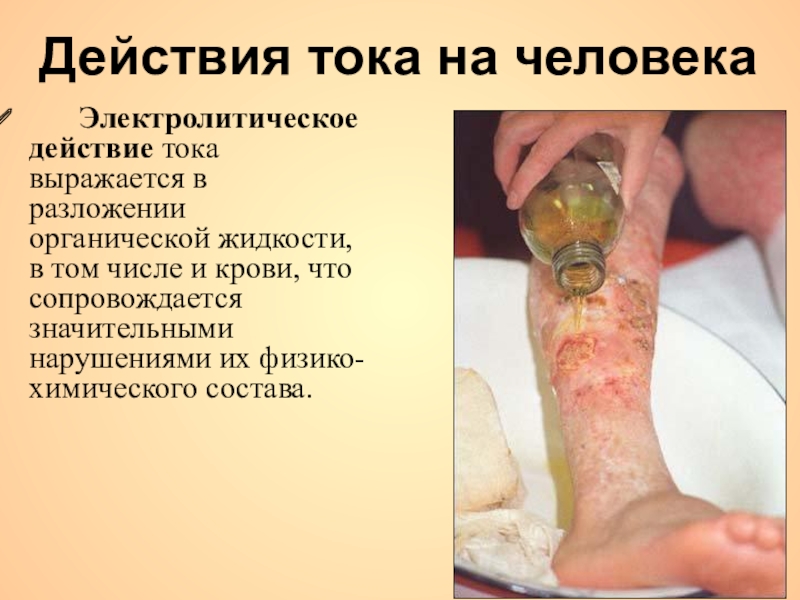

Слайд 8 Электролитическое действие тока выражается в разложении органической жидкости, в том числе
и крови, что сопровождается значительными нарушениями их физико-химического состава.
Действия тока на человека
Слайд 9 Механическое (динамическое) действие тока выражается в расслоении, разрыве и других подобных
повреждениях различных тканей организма, в том числе мышечной ткани, стенок кровеносных сосудов, сосудов легочной ткани и др., в результате электродинамического эффекта, а также мгновенного взрывоподобного образования пара от перегретой током тканевой жидкости и крови.
Действия тока на человека

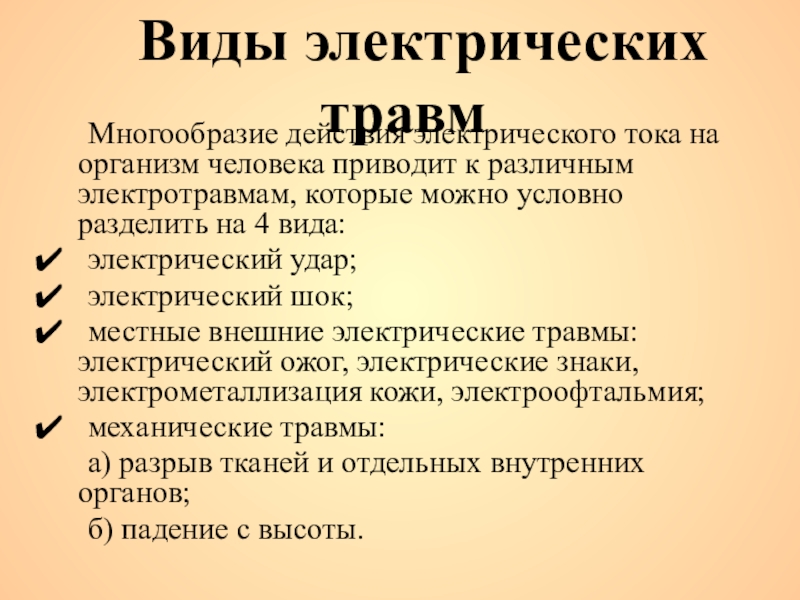

Слайд 10
Многообразие действия электрического тока на организм человека приводит к различным электротравмам,
которые можно условно разделить на 4 вида:
электрический удар;
электрический шок;
местные внешние электрические травмы: электрический ожог, электрические знаки, электрометаллизация кожи, электроофтальмия;
механические травмы:
а) разрыв тканей и отдельных внутренних органов;
б) падение с высоты.
электрический удар;
электрический шок;
местные внешние электрические травмы: электрический ожог, электрические знаки, электрометаллизация кожи, электроофтальмия;
механические травмы:
а) разрыв тканей и отдельных внутренних органов;
б) падение с высоты.
Виды электрических травм
Слайд 11
1-ая степень – покраснение
кожи;
2-ая степень – образование
пузырей;
По степени тяжести
электрические ожоги делятся на:
Слайд 123-ая степень – обугливание кожи
4-ая степень – обугливание мышц, сосудов и
костей.
По степени тяжести электрические ожоги делятся на:

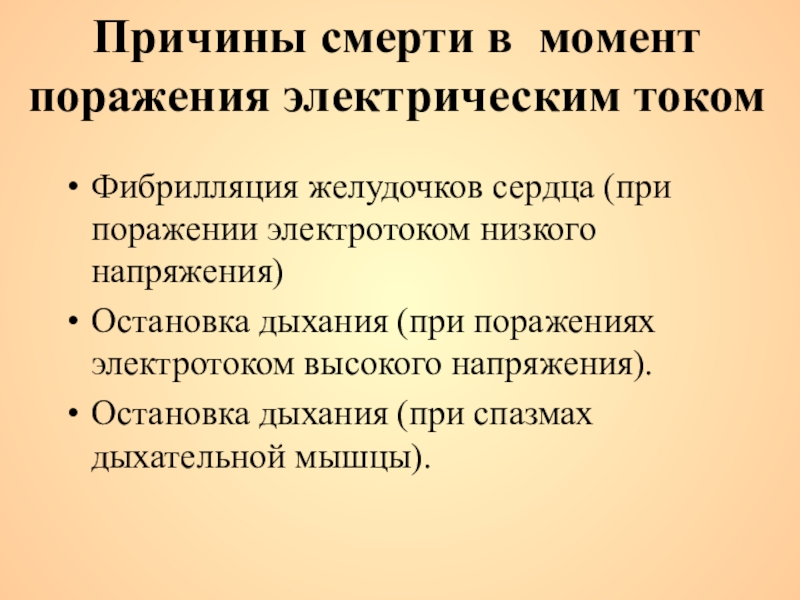

Слайд 13Фибрилляция желудочков сердца (при поражении электротоком низкого напряжения)
Остановка дыхания (при поражениях
электротоком высокого напряжения).
Остановка дыхания (при спазмах дыхательной мышцы).
Остановка дыхания (при спазмах дыхательной мышцы).
Причины смерти в момент поражения электрическим током

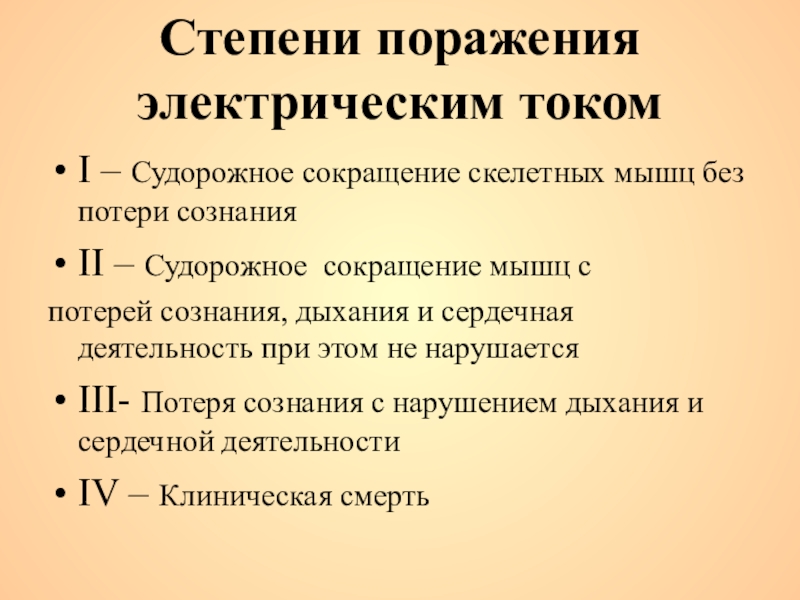

Слайд 14І – Судорожное сокращение скелетных мышц без потери сознания
ІІ – Судорожное
сокращение мышц с
потерей сознания, дыхания и сердечная деятельность при этом не нарушается
ІІІ- Потеря сознания с нарушением дыхания и сердечной деятельности
ІV – Клиническая смерть
потерей сознания, дыхания и сердечная деятельность при этом не нарушается
ІІІ- Потеря сознания с нарушением дыхания и сердечной деятельности
ІV – Клиническая смерть
Степени поражения электрическим током

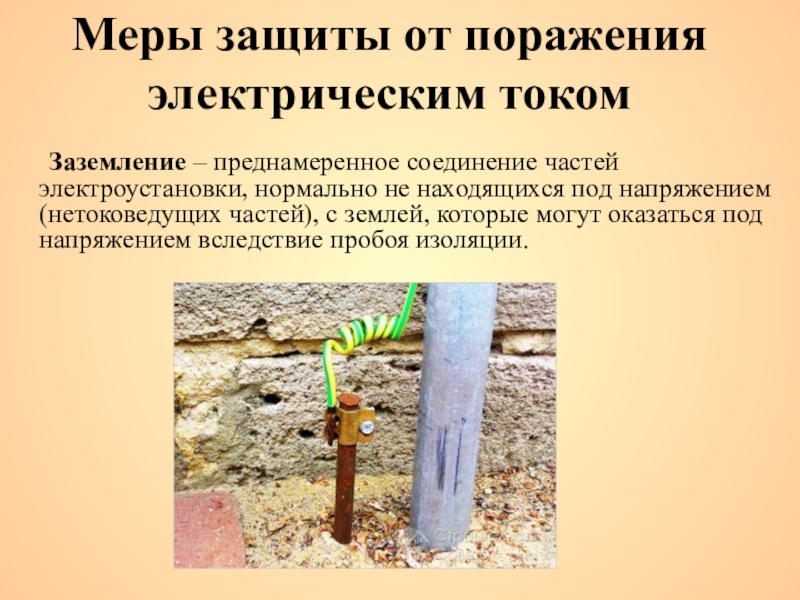

Слайд 15 Заземление – преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением
(нетоковедущих частей), с землей, которые могут оказаться под напряжением вследствие пробоя изоляции.
Меры защиты от поражения электрическим током

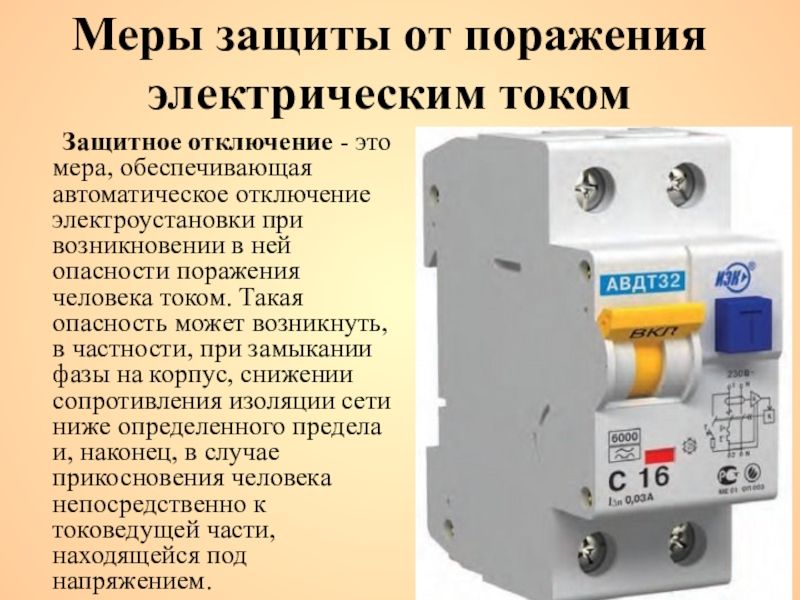

Слайд 16 Защитное отключение - это мера, обеспечивающая автоматическое отключение электроустановки при возникновении
в ней опасности поражения человека током. Такая опасность может возникнуть, в частности, при замыкании фазы на корпус, снижении сопротивления изоляции сети ниже определенного предела и, наконец, в случае прикосновения человека непосредственно к токоведущей части, находящейся под напряжением.
Меры защиты от поражения электрическим током

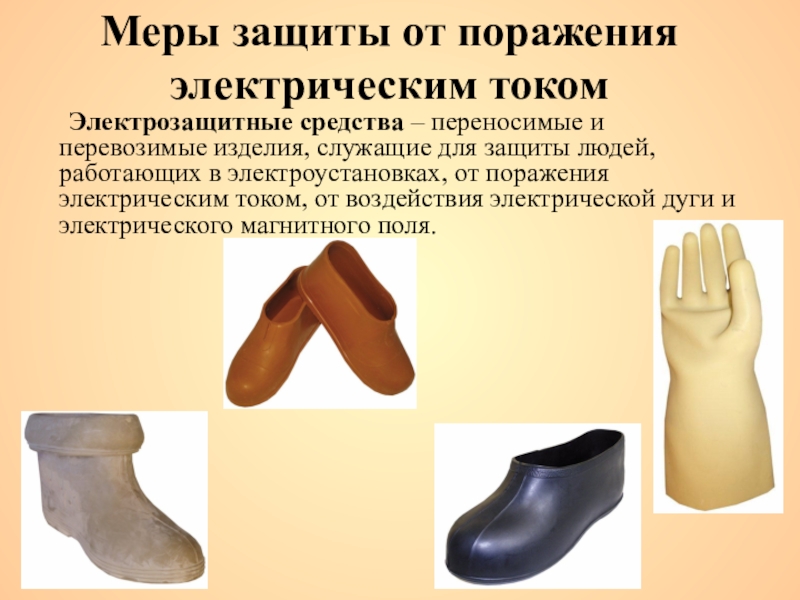

Слайд 17 Электрозащитные средства – переносимые и перевозимые изделия, служащие для защиты людей,
работающих в электроустановках, от поражения электрическим током, от воздействия электрической дуги и электрического магнитного поля.
Меры защиты от поражения электрическим током

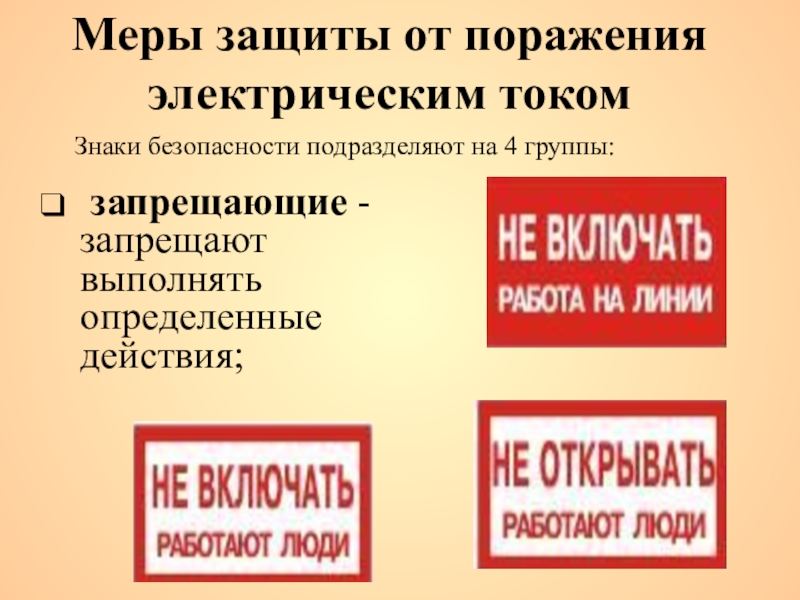

Слайд 18 запрещающие - запрещают выполнять определенные действия;
Знаки безопасности подразделяют на 4 группы:
Меры
защиты от поражения электрическим током
Слайд 19предупреждающие - предупреждают о возможной опасности;
Меры защиты от поражения электрическим током
Слайд 20предписывающие - предписывают выполнять определенные действия;
Меры защиты от поражения электрическим током
Слайд 21указательные - указывают месторасположение различных объектов, устройств.
Меры защиты от поражения электрическим
током

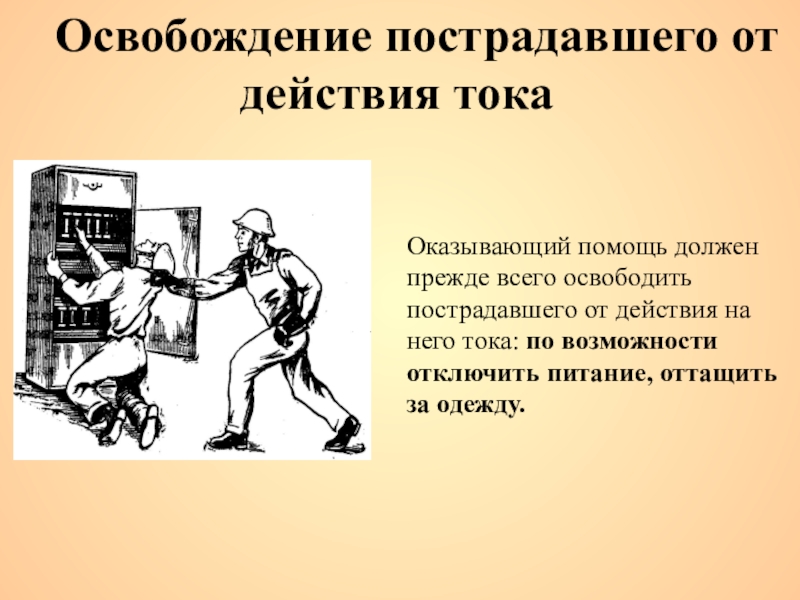

Слайд 22 Освобождение пострадавшего от действия тока
Оказывающий помощь должен прежде всего освободить пострадавшего
от действия на него тока: по возможности отключить питание, оттащить за одежду.

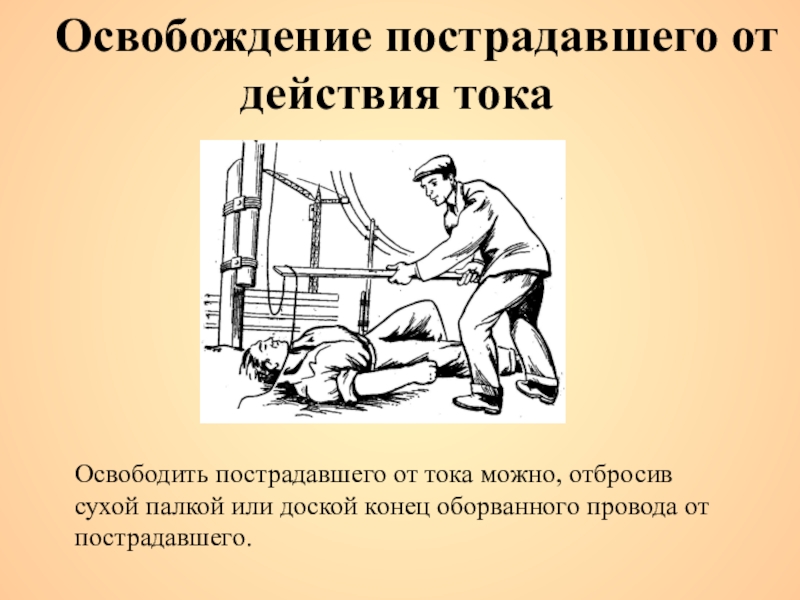

Слайд 23Освободить пострадавшего от тока можно, отбросив сухой палкой или доской конец
оборванного провода от пострадавшего.
Освобождение пострадавшего от действия тока
Слайд 24В некоторых случаях можно перерубить или перерезать провода (каждый отдельно) топором
или другим режущим инструментом с сухой рукояткой из изолирующего материала.
Освобождение пострадавшего от действия тока
Слайд 25 Признаки, по которым можно быстро определить состояние здоровья пострадавшего следующие:
сознание: ясное,
отсутствует, нарушено (пострадавший заторможен или возбужден);
цвет кожных покровов и видимых слизистых оболочек (губ, глаз): розовые, синюшные, бледные;
дыхание: нормальное, отсутствует, нарушено (неправильное, поверхностное, хрипящее);
пульс на сонных артериях: хорошо определяется (ритм правильный, неправильный), плохо определяется, отсутствует;
зрачки: расширенные, суженные.
цвет кожных покровов и видимых слизистых оболочек (губ, глаз): розовые, синюшные, бледные;
дыхание: нормальное, отсутствует, нарушено (неправильное, поверхностное, хрипящее);
пульс на сонных артериях: хорошо определяется (ритм правильный, неправильный), плохо определяется, отсутствует;
зрачки: расширенные, суженные.
