Презентация, доклад темы Изображения - виды, разрезы, сечения

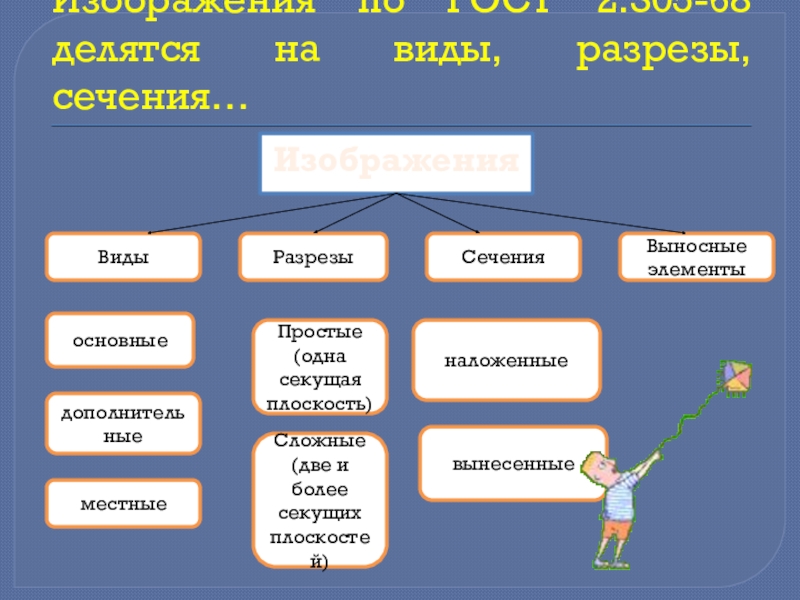

плоскость)

Сложные
(две и более секущих плоскостей)

наложенные

вынесенные

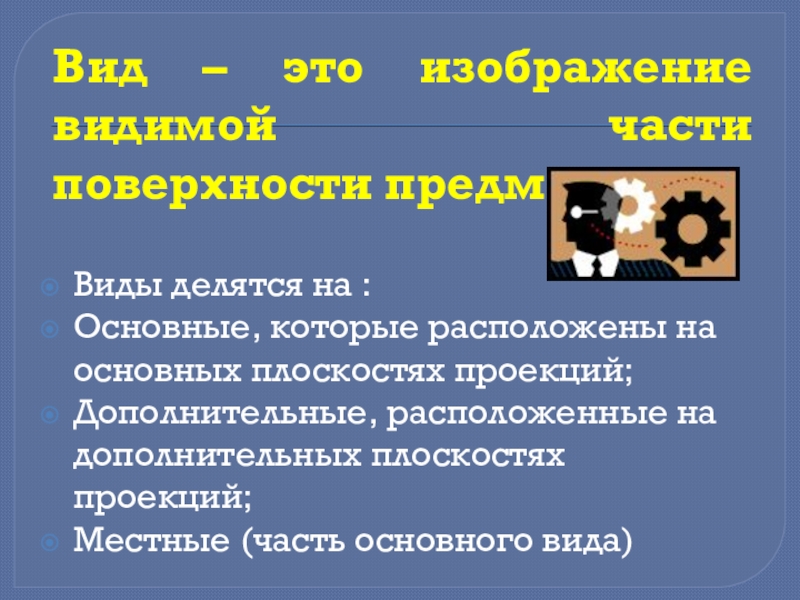

которые расположены на основных плоскостях проекций;
Дополнительные, расположенные на дополнительных плоскостях проекций;
Местные (часть основного вида)

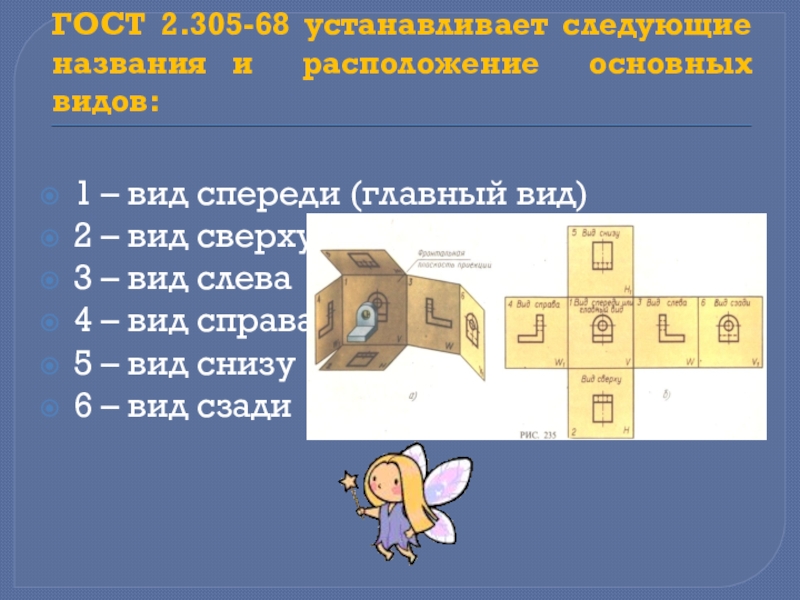

спереди (главный вид)
2 – вид сверху
3 – вид слева
4 – вид справа
5 – вид снизу
6 – вид сзади

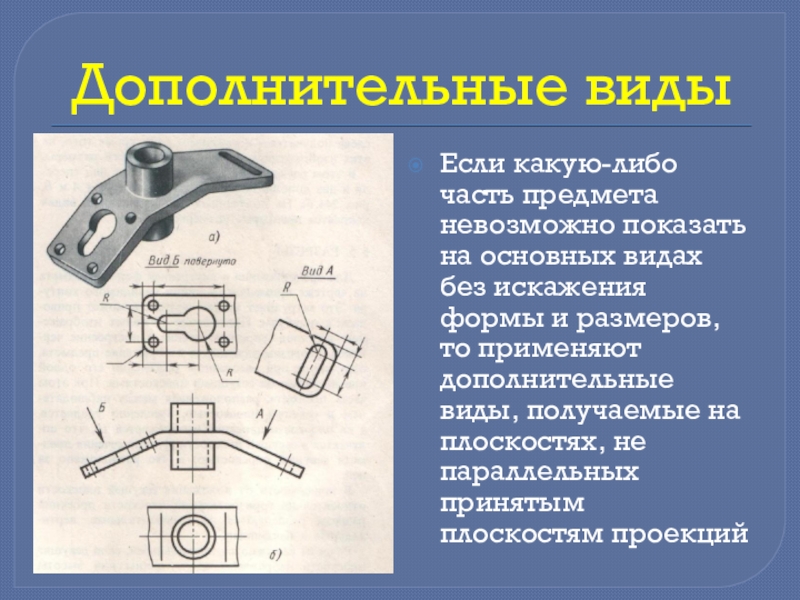

искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных принятым плоскостям проекций

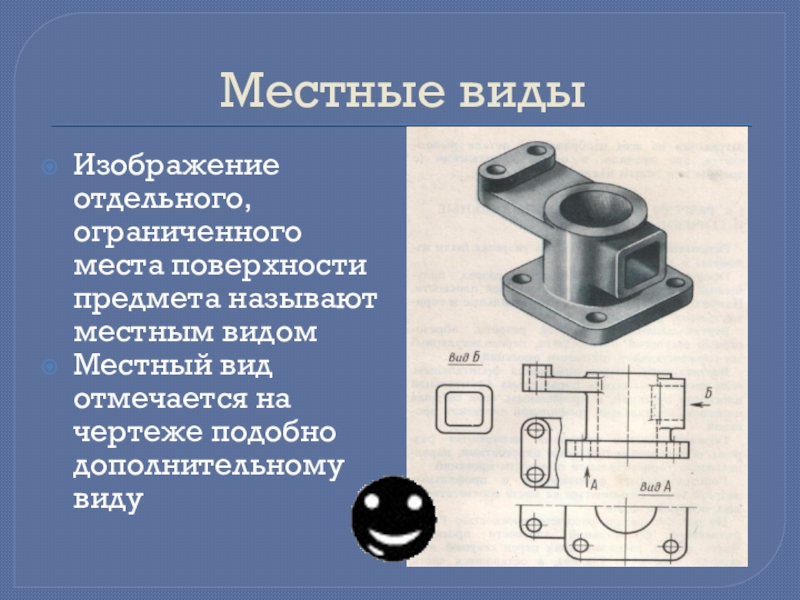

отмечается на чертеже подобно дополнительному виду

связи

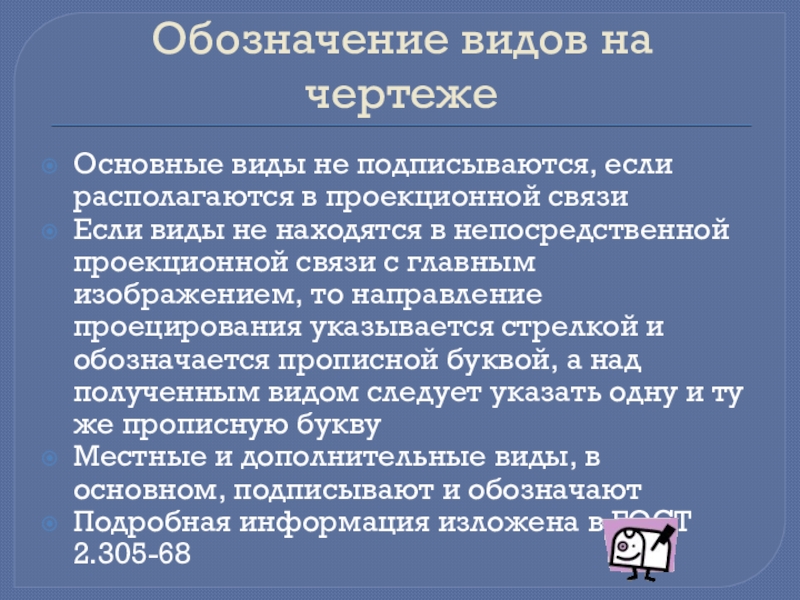

Если виды не находятся в непосредственной проекционной связи с главным изображением, то направление проецирования указывается стрелкой и обозначается прописной буквой, а над полученным видом следует указать одну и ту же прописную букву
Местные и дополнительные виды, в основном, подписывают и обозначают
Подробная информация изложена в ГОСТ 2.305-68

разрезы

Сложные разрезы

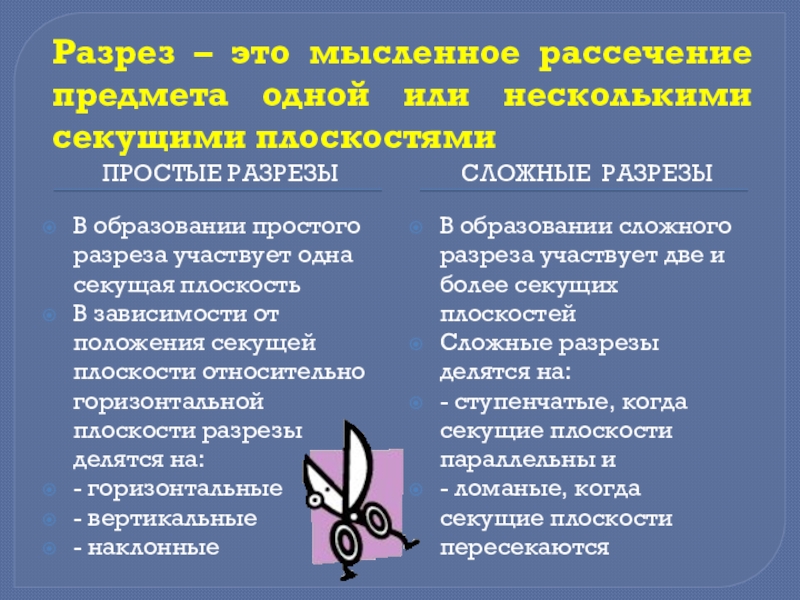

В образовании простого разреза участвует одна секущая плоскость
В зависимости от положения секущей плоскости относительно горизонтальной плоскости разрезы делятся на:
- горизонтальные
- вертикальные
- наклонные

В образовании сложного разреза участвует две и более секущих плоскостей
Сложные разрезы делятся на:
- ступенчатые, когда секущие плоскости параллельны и
- ломаные, когда секущие плоскости пересекаются

получаем продольный(фронтальный А-А) или поперечный(профильный Б-Б) разрезы

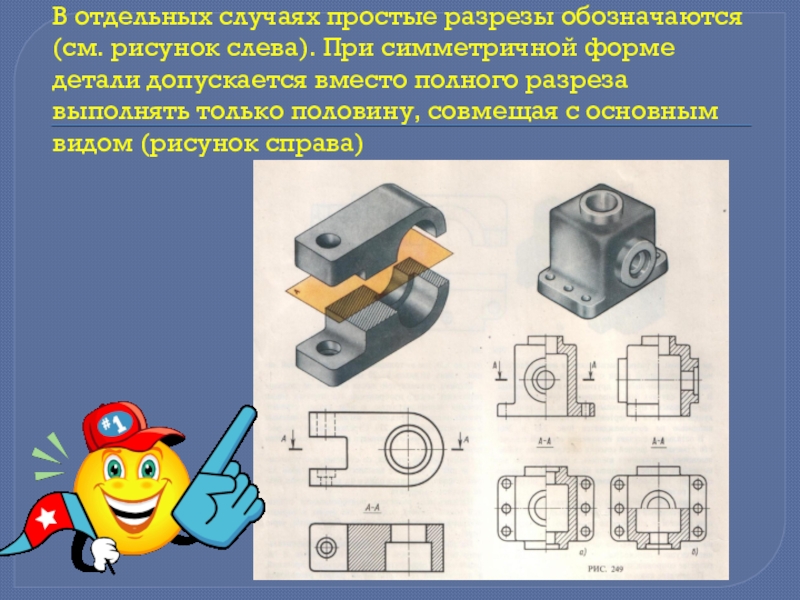

детали допускается вместо полного разреза выполнять только половину, совмещая с основным видом (рисунок справа)

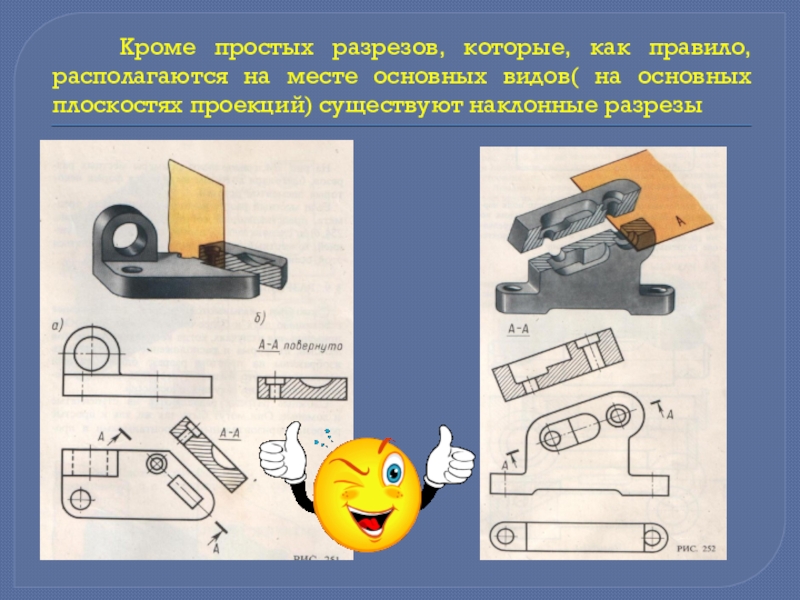

основных видов( на основных плоскостях проекций) существуют наклонные разрезы

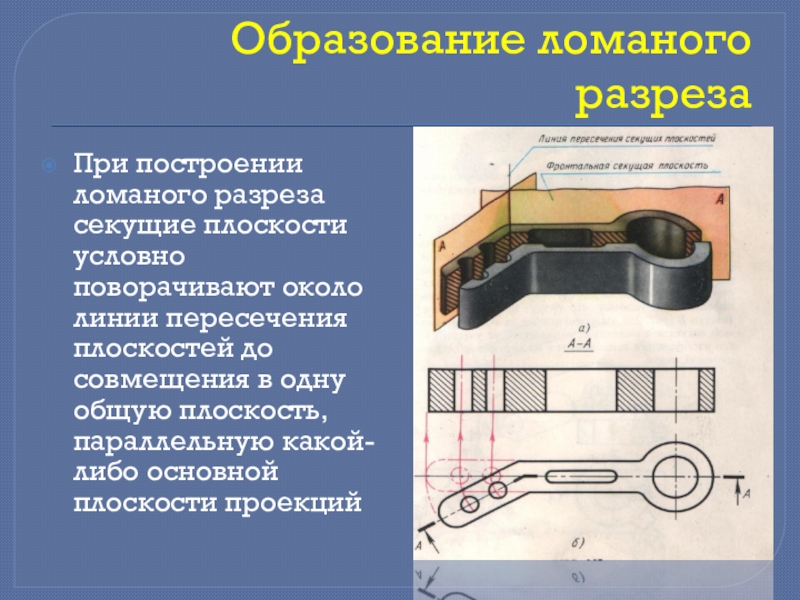

линии пересечения плоскостей до совмещения в одну общую плоскость, параллельную какой-либо основной плоскости проекций

общую плоскость и разрез оформляется как простой

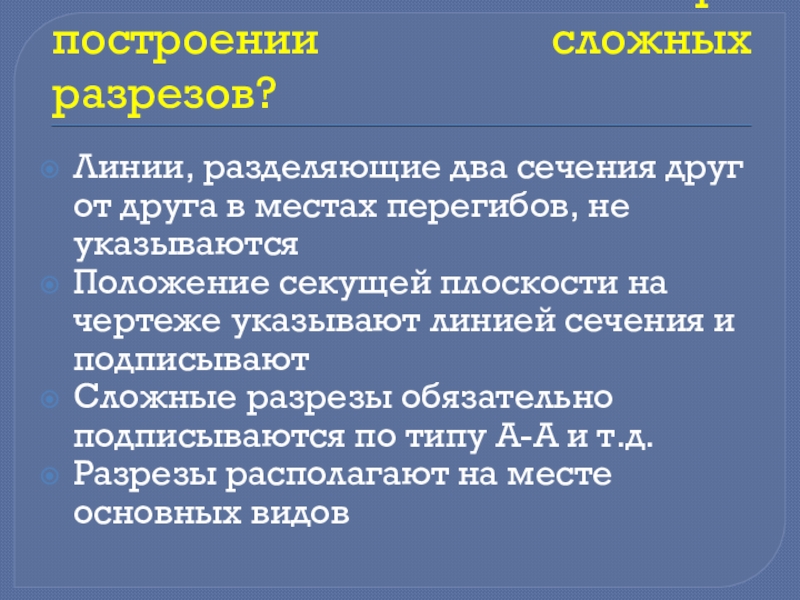

от друга в местах перегибов, не указываются
Положение секущей плоскости на чертеже указывают линией сечения и подписывают
Сложные разрезы обязательно подписываются по типу А-А и т.д.
Разрезы располагают на месте основных видов

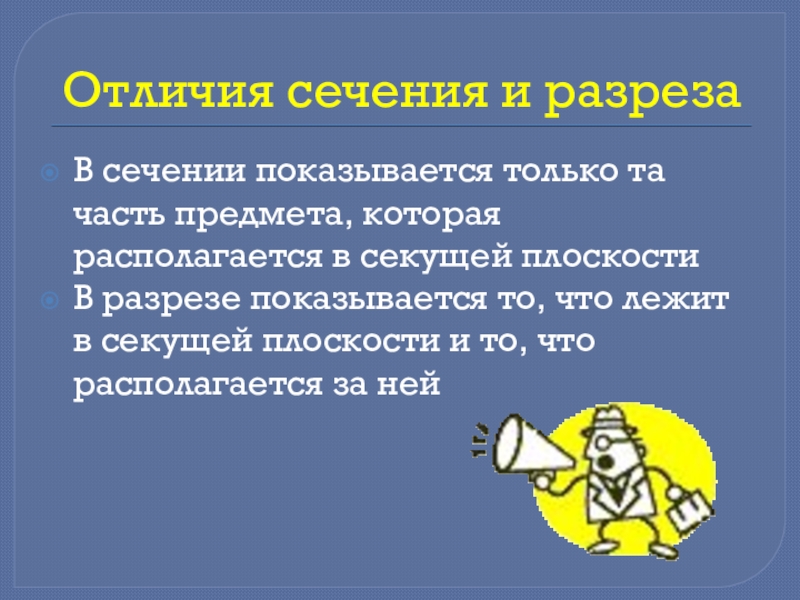

располагается в секущей плоскости
В разрезе показывается то, что лежит в секущей плоскости и то, что располагается за ней

пояснение формы, размеров, других данных. Он содержит подробности, не указанные на основном изображениии

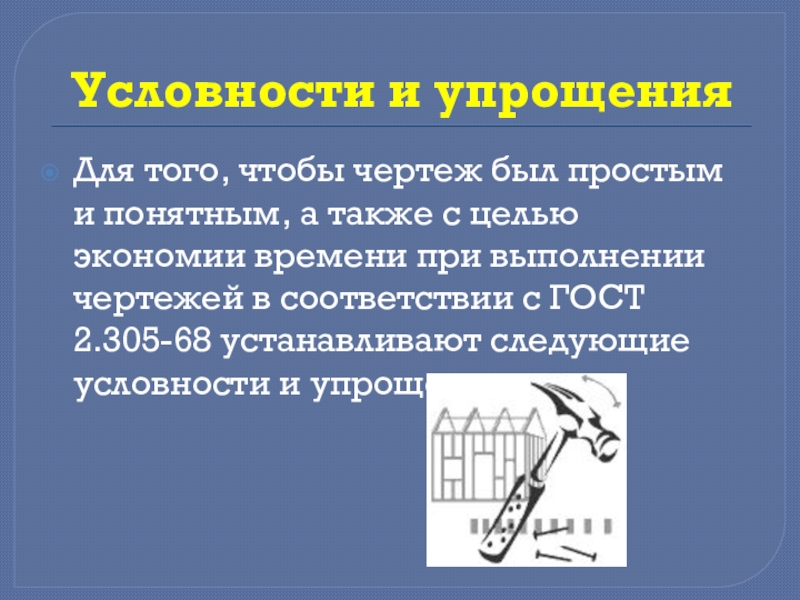

также с целью экономии времени при выполнении чертежей в соответствии с ГОСТ 2.305-68 устанавливают следующие условности и упрощения…

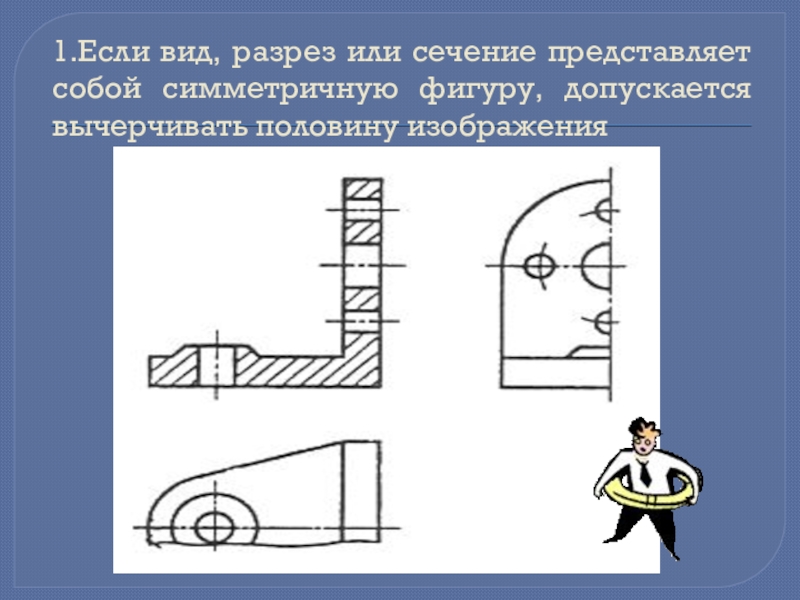

половину изображения

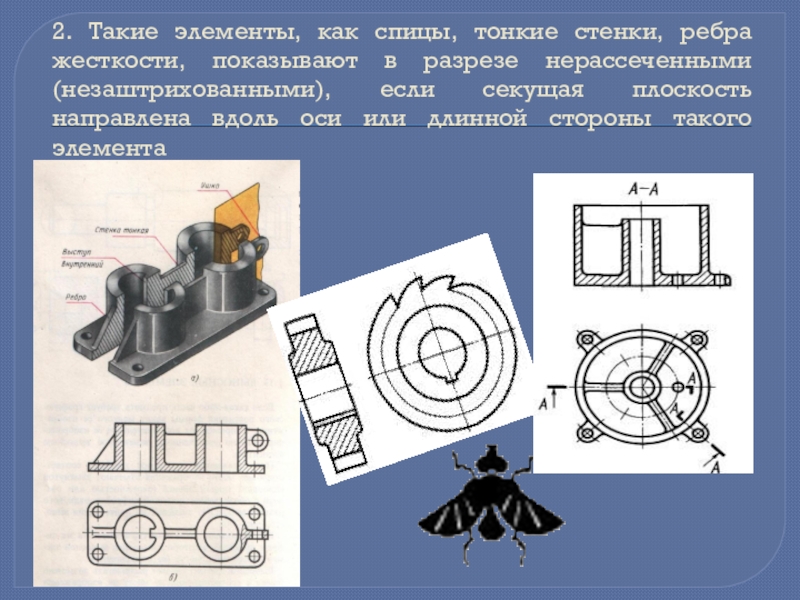

разрезе нерассеченными (незаштрихованными), если секущая плоскость направлена вдоль оси или длинной стороны такого элемента

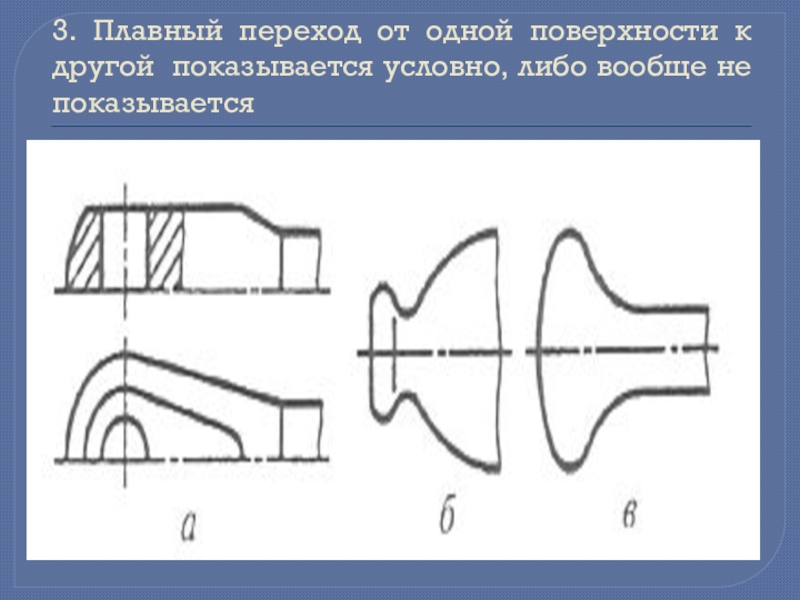

вообще не показывается

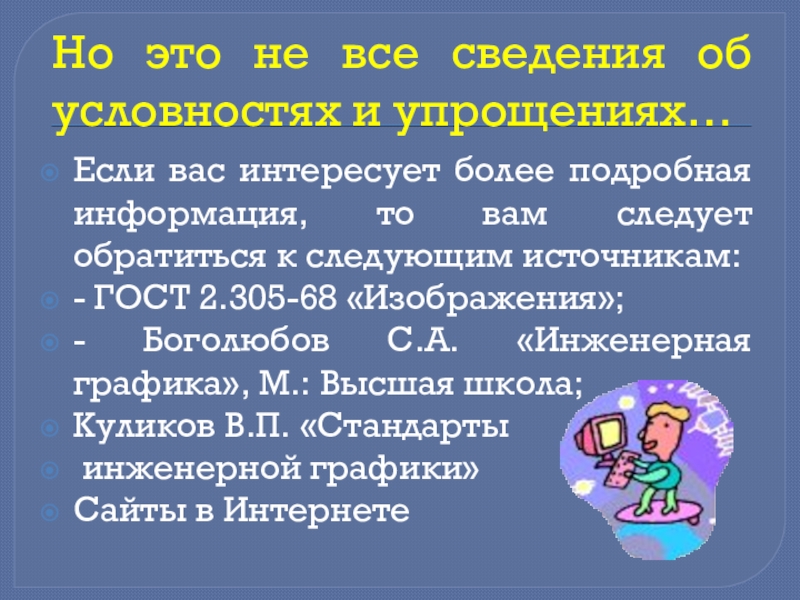

более подробная информация, то вам следует обратиться к следующим источникам:
- ГОСТ 2.305-68 «Изображения»;
- Боголюбов С.А. «Инженерная графика», М.: Высшая школа;
Куликов В.П. «Стандарты
инженерной графики»
Сайты в Интернете

одного местного(А)

одного сечения(В-В) и выносного элемента(Г)

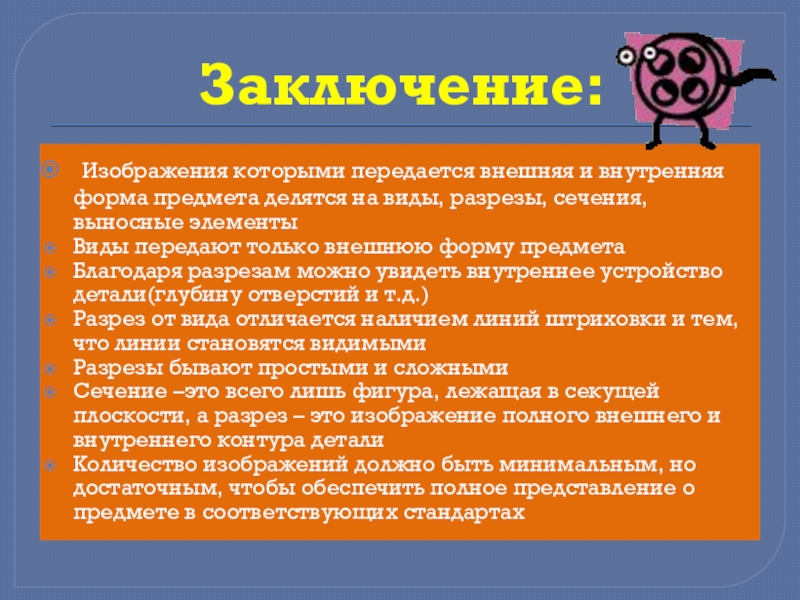

виды, разрезы, сечения, выносные элементы
Виды передают только внешнюю форму предмета
Благодаря разрезам можно увидеть внутреннее устройство детали(глубину отверстий и т.д.)
Разрез от вида отличается наличием линий штриховки и тем, что линии становятся видимыми
Разрезы бывают простыми и сложными
Сечение –это всего лишь фигура, лежащая в секущей плоскости, а разрез – это изображение полного внешнего и внутреннего контура детали
Количество изображений должно быть минимальным, но достаточным, чтобы обеспечить полное представление о предмете в соответствующих стандартах

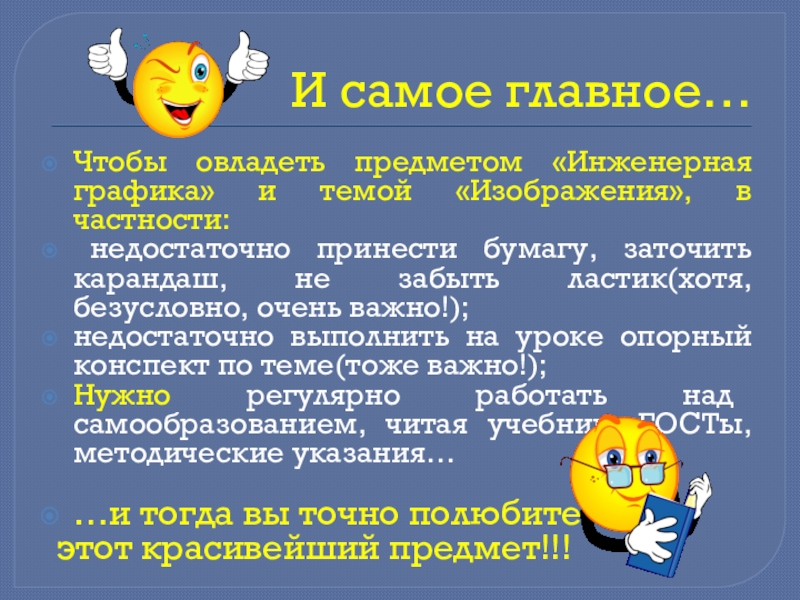

частности:
недостаточно принести бумагу, заточить карандаш, не забыть ластик(хотя, безусловно, очень важно!);
недостаточно выполнить на уроке опорный конспект по теме(тоже важно!);
Нужно регулярно работать над самообразованием, читая учебник, ГОСТы, методические указания…

…и тогда вы точно полюбите
этот красивейший предмет!!!

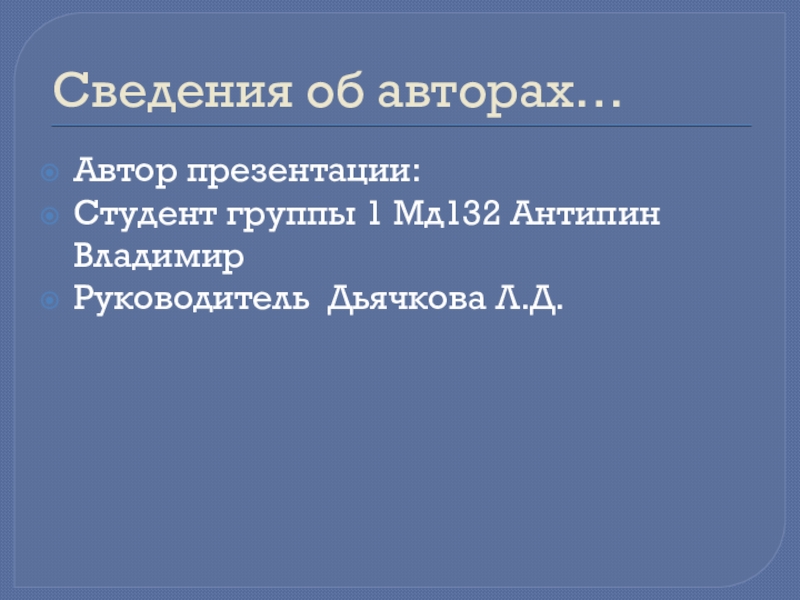

Л.Д.
