Презентация, доклад по изобразительному искусству Домовая резьба (5 класс)

Содержание

Цель:Познакомить учащихся с возможностями программы ArtCAM for Education.

Слайд 1Выполнила: Куликова Анна Анатольевна
Учитель ИЗО и черчения
ГБОУ СОШ с.

Хилково
Красноярского района
Самарской области

Проект «Домовая резьба»

Выполнила: Куликова Анна  АнатольевнаУчитель ИЗО и черчения ГБОУ СОШ с. Хилково  Красноярского района  Самарской

Слайд 2Цель:
Познакомить учащихся с возможностями программы ArtCAM for Education.




Цель:Познакомить учащихся с возможностями программы  ArtCAM for Education.

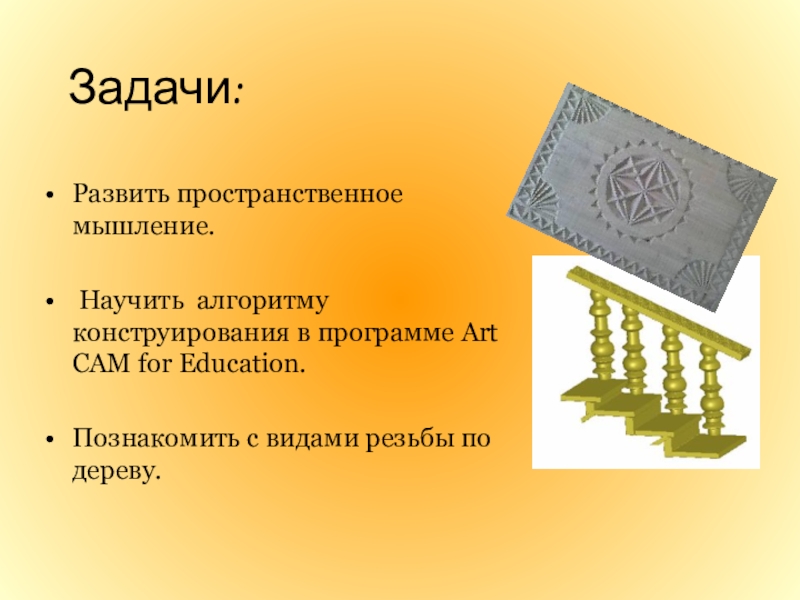

Слайд 3Задачи:
Развить пространственное мышление.

Научить алгоритму конструирования в программе Art CAM for

Education.

Познакомить с видами резьбы по дереву.





Задачи:Развить пространственное мышление. Научить алгоритму конструирования в программе Art CAM for Education.Познакомить с видами резьбы по дереву.

Слайд 4Актуальность проблемы
В настоящее время большинство сельских домов возводят

индустриальным методом из типовых конструктивных элементов. Огромные масштабы и высокие темпы сельского строительства не позволяют создать неповторимый индивидуальный архитектурный облик каждого дома. Эту задачу успешно можно решить с помощью программы ArtCAM for Education, определяя и моделируя отделку и декор жилища, возведенного из железобетонных плит, или современного материала или традиционного рубленого дома

Актуальность проблемы   В настоящее время большинство сельских домов возводят индустриальным методом из типовых конструктивных элементов.

Слайд 5Историческая справка
Резьба по дереву всегда сопутствовала русской деревянной архитектуре и получила

наибольшее распространение там, где были соответствующие условия. Развитию способствовали простота обработки и доступность материала, наличие умелых мастеров, богатые традиции. Особенно знамениты были резчики русского Севера, Урала, Сибири, Поволжья, Костромской, Владимирской и некоторых других губерний. Наибольшее развитие домовая резьба получила к началу ХХ века. Каждый хозяин стремился наряднее украсить резным декором свое жилище.
Историческая справкаРезьба по дереву всегда сопутствовала русской деревянной архитектуре и получила наибольшее распространение там, где были соответствующие

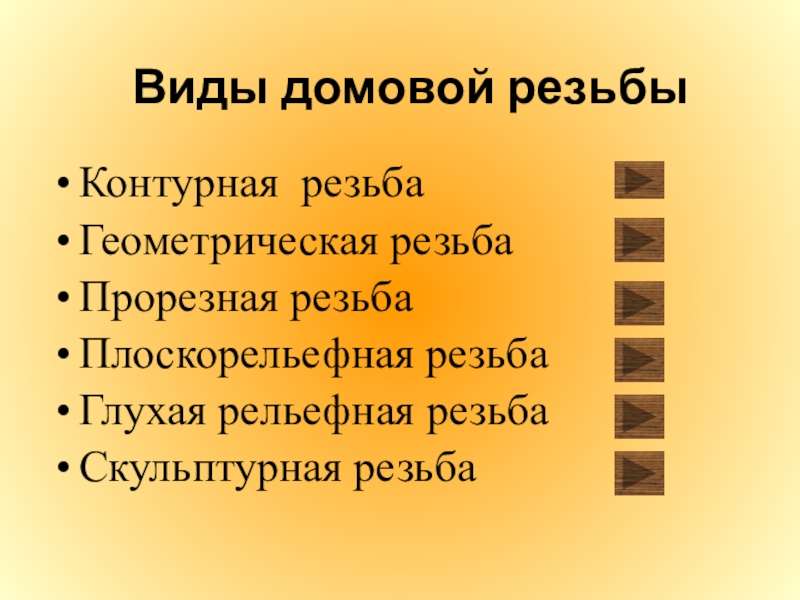

Слайд 7 Виды домовой резьбы
Контурная резьба
Геометрическая резьба
Прорезная резьба
Плоскорельефная резьба
Глухая рельефная резьба
Скульптурная резьба






Виды домовой резьбыКонтурная резьбаГеометрическая резьбаПрорезная резьбаПлоскорельефная резьбаГлухая рельефная резьбаСкульптурная резьба

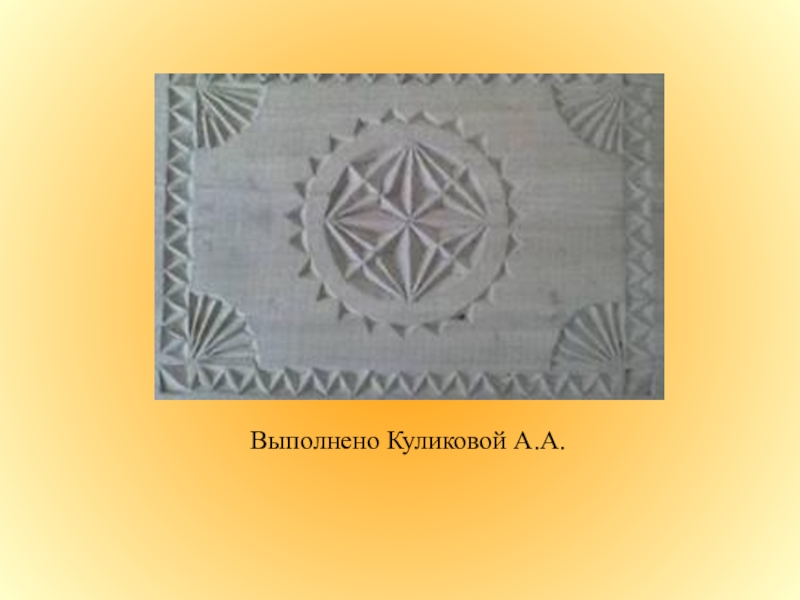

Слайд 9
Выполнено Куликовой А.А.

Выполнено Куликовой А.А.

Слайд 10Выполнено Куликовой А.А.

Выполнено Куликовой А.А.

Слайд 15Фрагмент деревянной лестницы

ступеньки
перила
балясина

Фрагмент деревянной лестницы ступенькиперилабалясина

Слайд 16 Алгоритм создания модели в программе Art CAM for Education.
1.Создаем файл для

будущей модели.

Алгоритм создания модели в программе  Art CAM for Education.  1.Создаем файл для

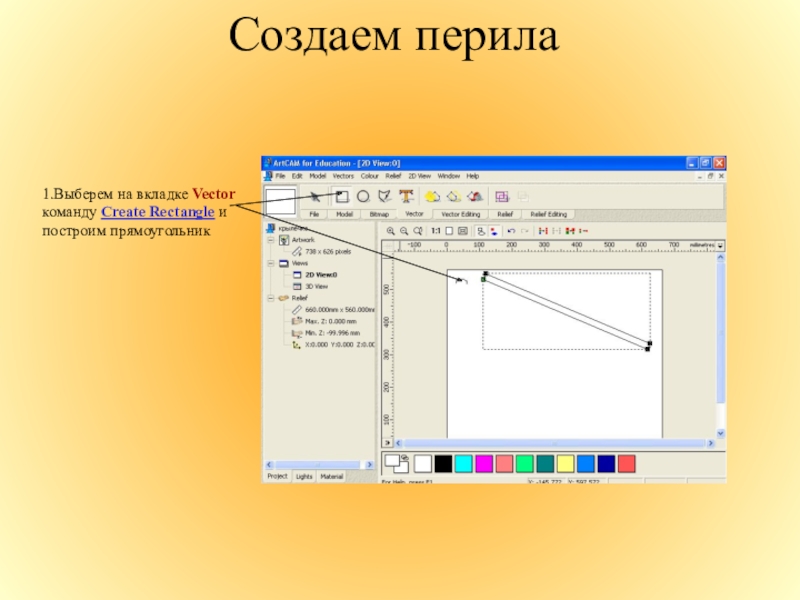

Слайд 17Создаем перила
1.Выберем на вкладке Vector команду Create Rectangle и построим прямоугольник

Создаем перила1.Выберем на вкладке Vector команду Create Rectangle и построим прямоугольник

Слайд 18

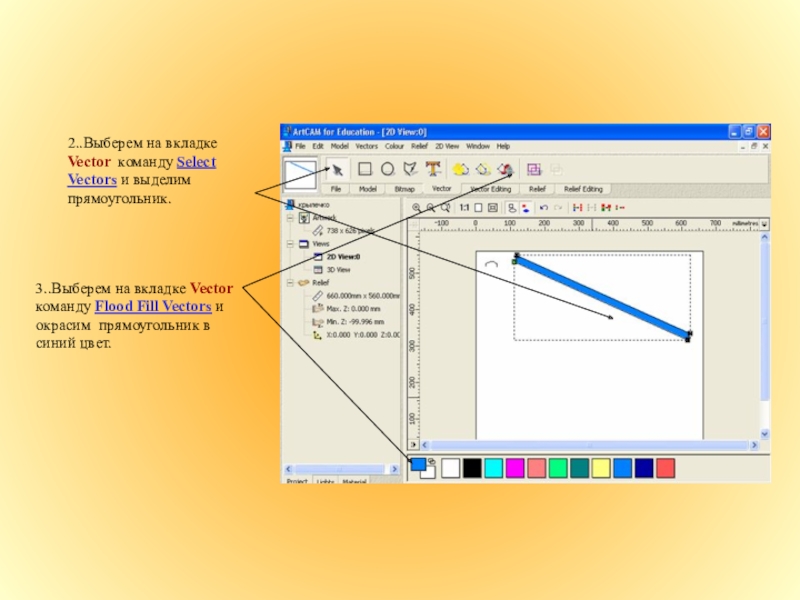

3..Выберем на вкладке Vector команду Flood Fill Vectors и окрасим прямоугольник

в синий цвет.

2..Выберем на вкладке Vector команду Select Vectors и выделим прямоугольник.

3..Выберем на вкладке Vector команду Flood Fill Vectors и окрасим прямоугольник в синий цвет.2..Выберем на вкладке Vector

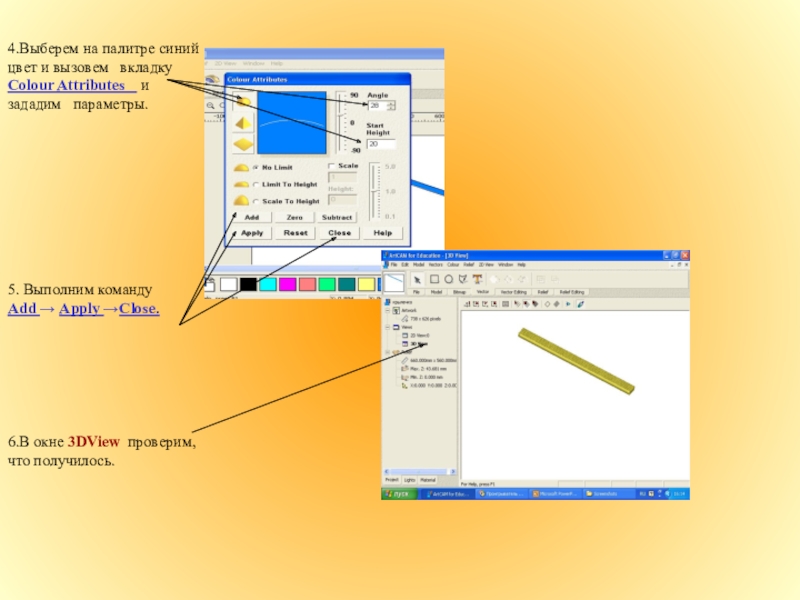

Слайд 194.Выберем на палитре синий цвет и вызовем вкладку Сolour Attributes

и зададим параметры.






5. Выполним команду Add → Apply →Close.




6.В окне 3DView проверим, что получилось.

4.Выберем на палитре синий цвет и вызовем  вкладку Сolour Attributes  и   зададим

Слайд 20
6.Выберем на вкладке Vector команду Сreate Polyline и построим изогнутую линию

для создания контур поверхности балясины. Скопируем и вставим 4 раза на одинаковом расстоянии друг от друга под перилами.

7. Добавляем контуру объем с помощью команды Relief →Turn→Select→далее→ Select→далее →Turn

6.Выберем на вкладке Vector команду Сreate Polyline и построим изогнутую линию для создания контур поверхности балясины. Скопируем

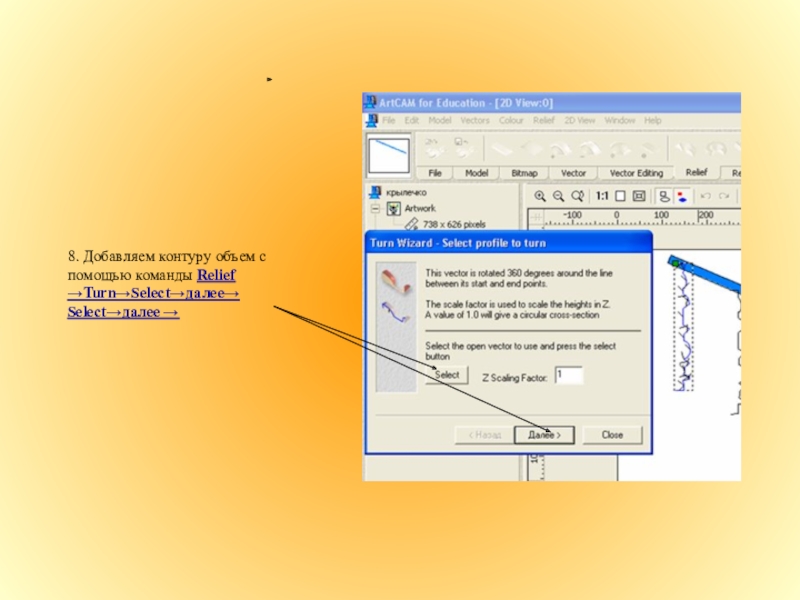

Слайд 218. Добавляем контуру объем с помощью команды Relief →Turn→Select→далее→ Select→далее →


8. Добавляем контуру объем с помощью команды Relief →Turn→Select→далее→ Select→далее →

Слайд 229. Добавляем контуру объем с помощью команды Relief →Turn→Select→далее→ Select→далее →Merge

Highest →Turn

9. Добавляем контуру объем с помощью команды Relief →Turn→Select→далее→ Select→далее →Merge Highest →Turn

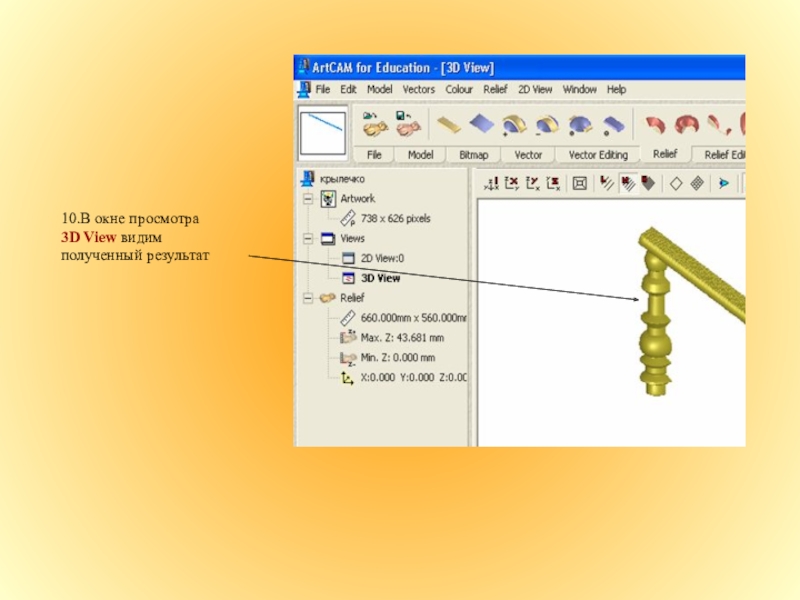

Слайд 2310.В окне просмотра 3D View видим полученный результат

10.В окне просмотра    3D View видим полученный результат

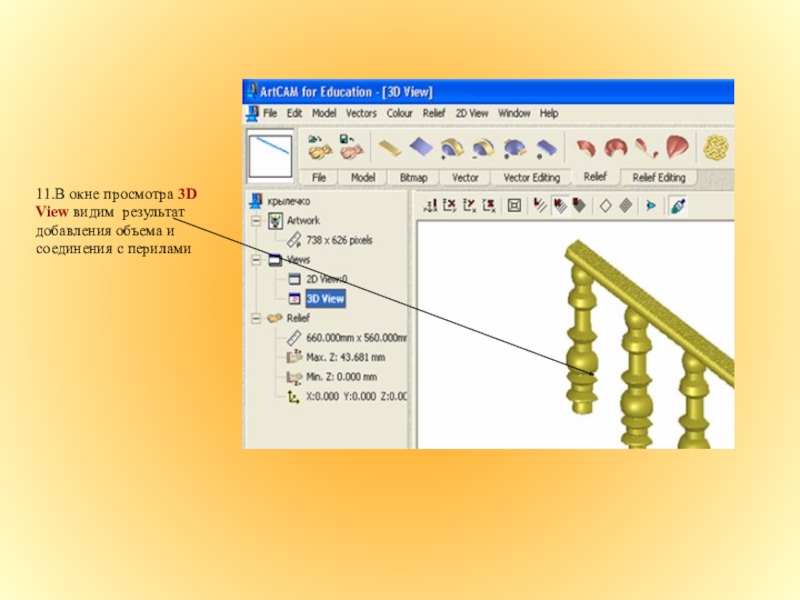

Слайд 2411.В окне просмотра 3D View видим результат добавления объема и соединения

с перилами
11.В окне просмотра 3D View видим результат добавления объема и соединения с перилами

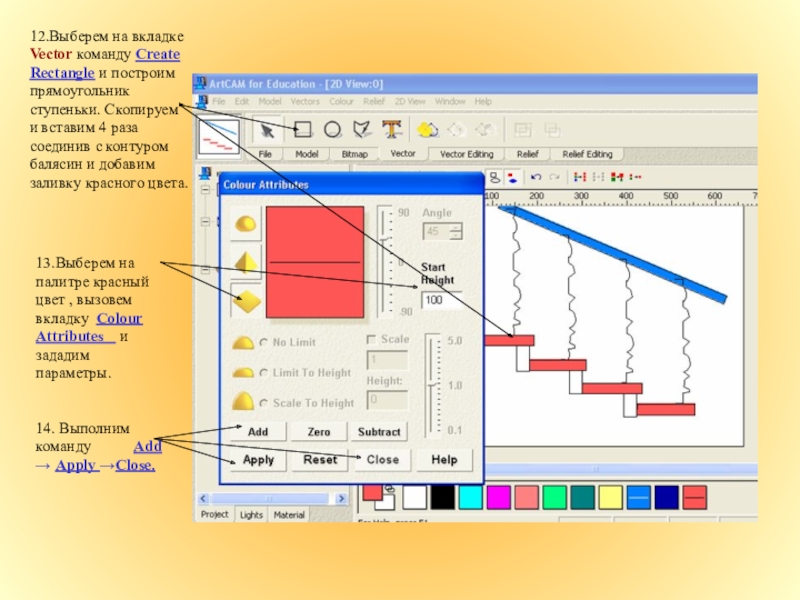

Слайд 2512.Выберем на вкладке Vector команду Create Rectangle и построим прямоугольник ступеньки.

Скопируем и вставим 4 раза соединив с контуром балясин и добавим заливку красного цвета.


13.Выберем на палитре красный цвет , вызовем вкладку Сolour Attributes и зададим параметры.


14. Выполним команду Add → Apply →Close.





12.Выберем на вкладке Vector команду Create Rectangle и построим прямоугольник ступеньки. Скопируем и вставим 4 раза соединив

Слайд 2615.В окне 3DView проверим, что получилось.

15.В окне 3DView проверим,  что получилось.

Слайд 2716.Выберем на вкладке Vector команду Create Rectangle и построим прямоугольник соединения

ступеньки. Скопируем и вставим 4 раза соединив с контуром балясин и добавим заливку зеленого цвета.

17.Выберем на палитре зеленый цвет , вызовем вкладку Сolour Attributes и зададим параметры.

18. Выполним команду Add → Apply →Close.

16.Выберем на вкладке Vector команду Create Rectangle и построим прямоугольник соединения ступеньки. Скопируем и вставим 4 раза

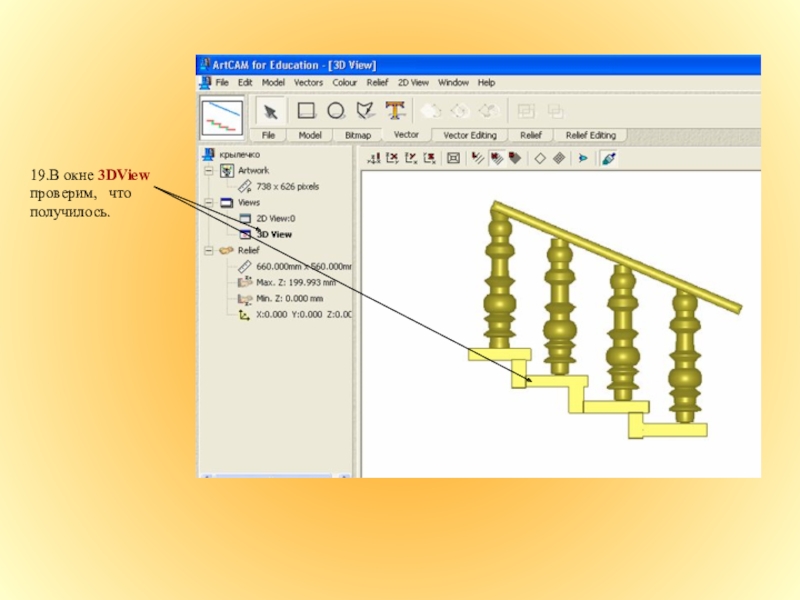

Слайд 2819.В окне 3DView проверим, что получилось.

19.В окне 3DView проверим,  что получилось.

Слайд 29Куликова Анна Анатольевна
Учитель ИЗО и черчения
ГБОУ СОШ с. Хилково


Красноярского района
Самарской области
Куликова Анна  АнатольевнаУчитель ИЗО и черчения ГБОУ СОШ с. Хилково  Красноярского района  Самарской области
