Презентация, доклад по ИЗО Учебный предмет Черчение
Содержание
- 1. Презентация по ИЗО Учебный предмет Черчение

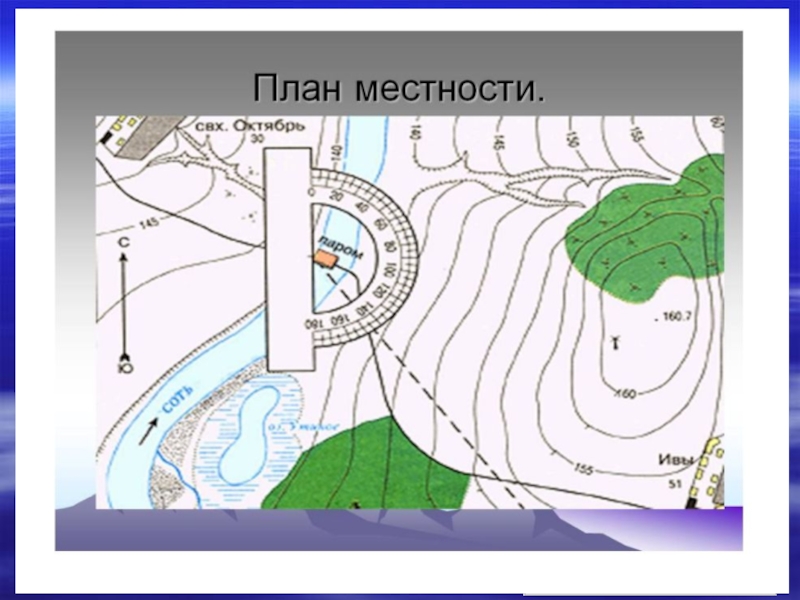

- 2. Слайд 2
- 3. Слайд 3
- 4. Первые чертежи 17 век. Чертёж моста и сторожевой башниИзображение мельницы на реке Семь. (XVII в.)
- 5. Слово «чертёж» исконно русское, это изображение каких-
- 6. Слайд 6

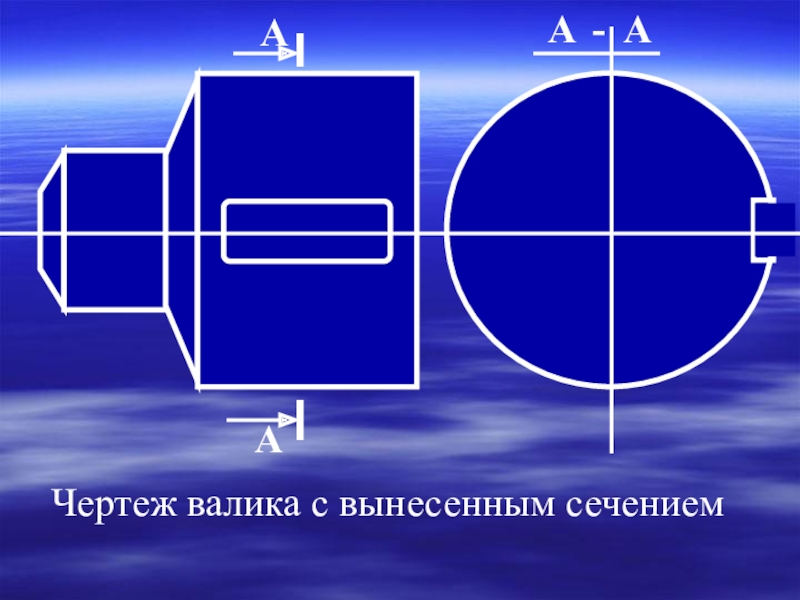

- 7. ААА -А Чертеж валика с вынесенным сечением

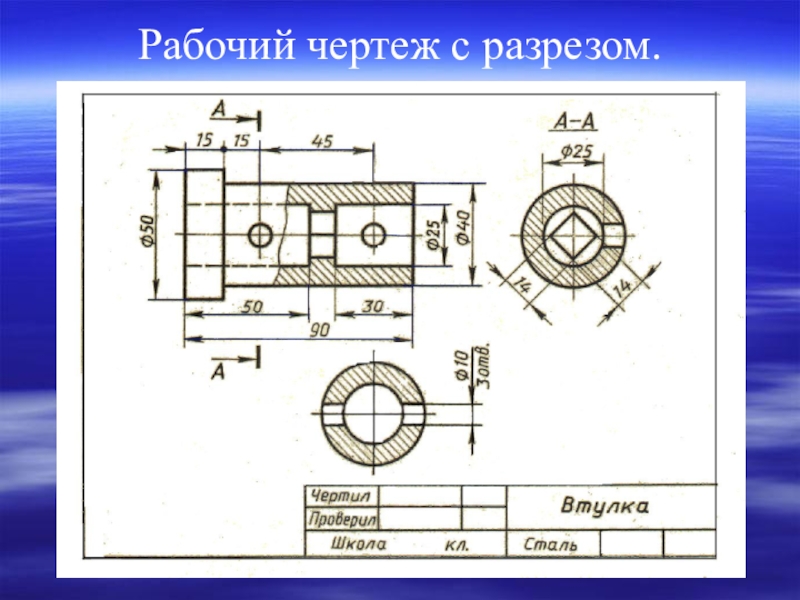

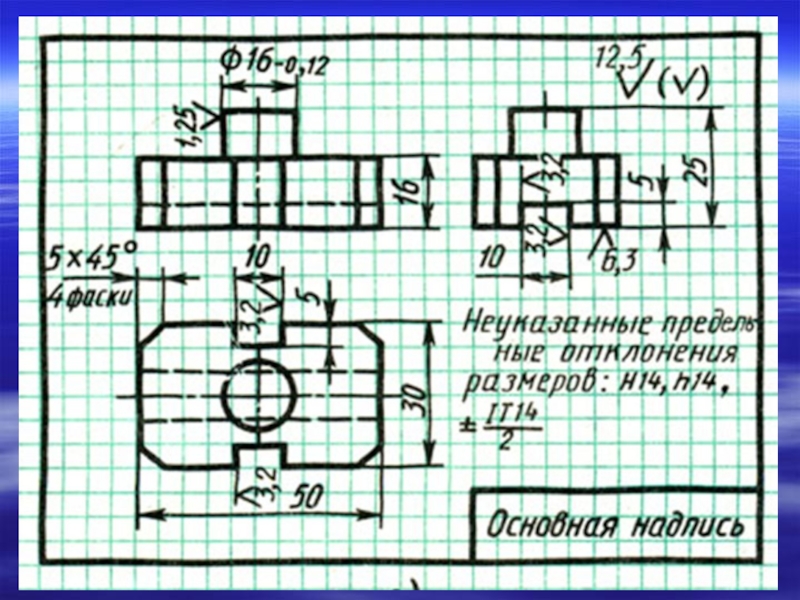

- 8. Рабочий чертеж с разрезом.

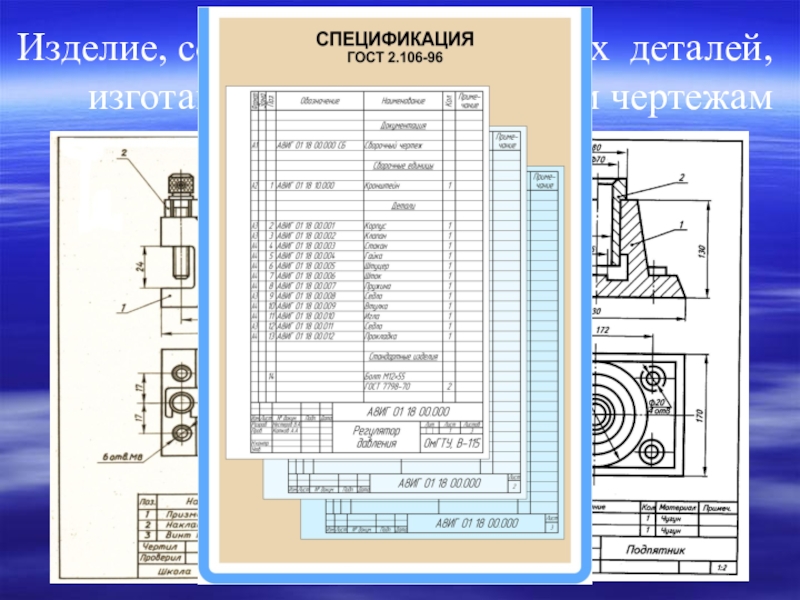

- 9. Изделие, состоящие из нескольких деталей, изготавливают по сборочным чертежам

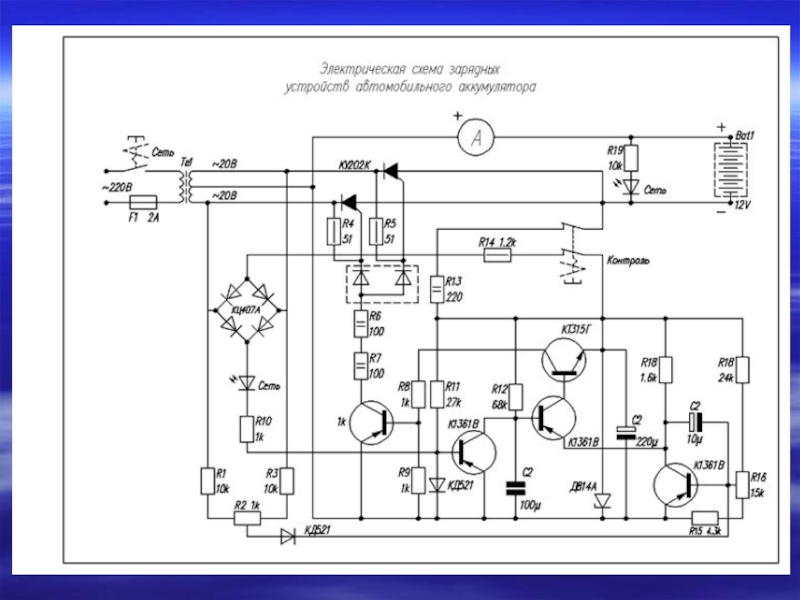

- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12

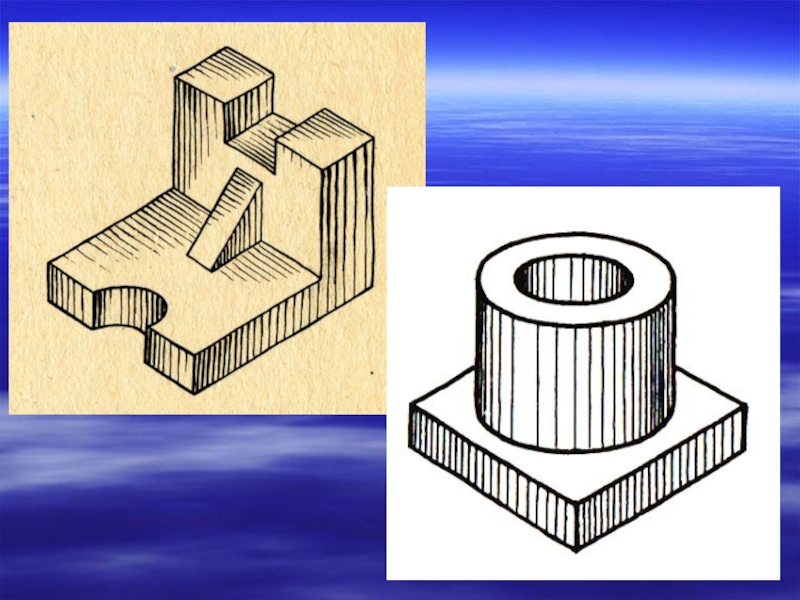

- 13. проекцияАксонометрическаядетали
- 14. Слайд 14

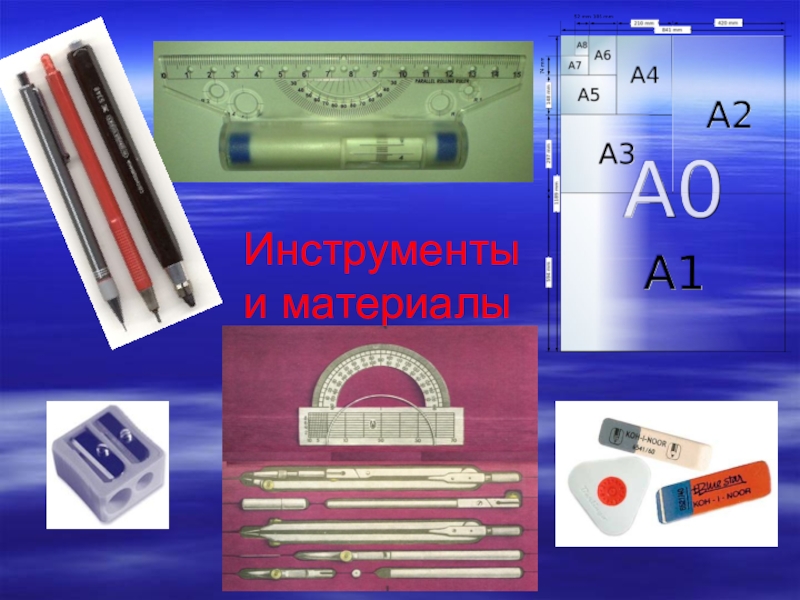

- 15. Инструменты и материалы

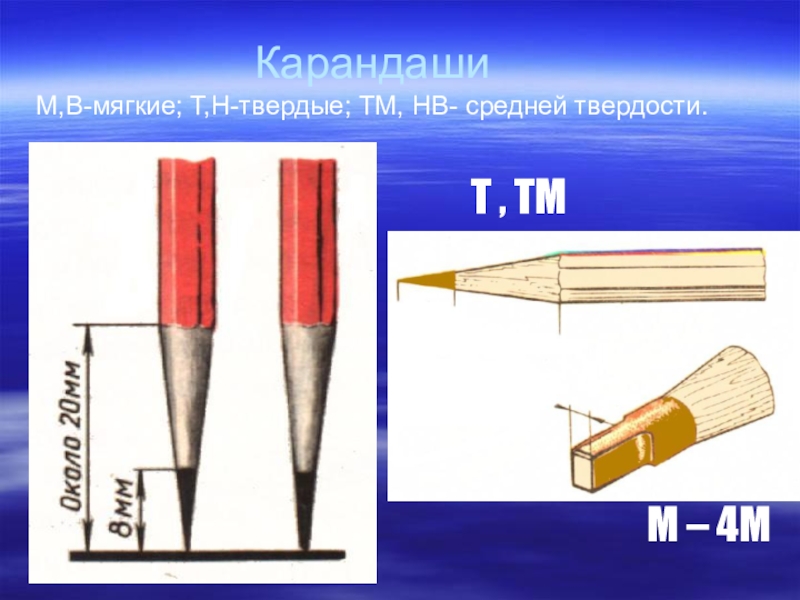

- 16. Карандаши М,В-мягкие; Т,Н-твердые; ТМ, НВ- средней твердости. 8Т , ТМ420М – 4М
- 17. Бумага чертежная формат 210×297 мм.
- 18. Резинка (ластик) Ластик должен быть мягким и
- 19. Готовальня.
- 20. Циркуль-измеритель.Циркуль –
- 21. Круговой
- 22. Слайд 22

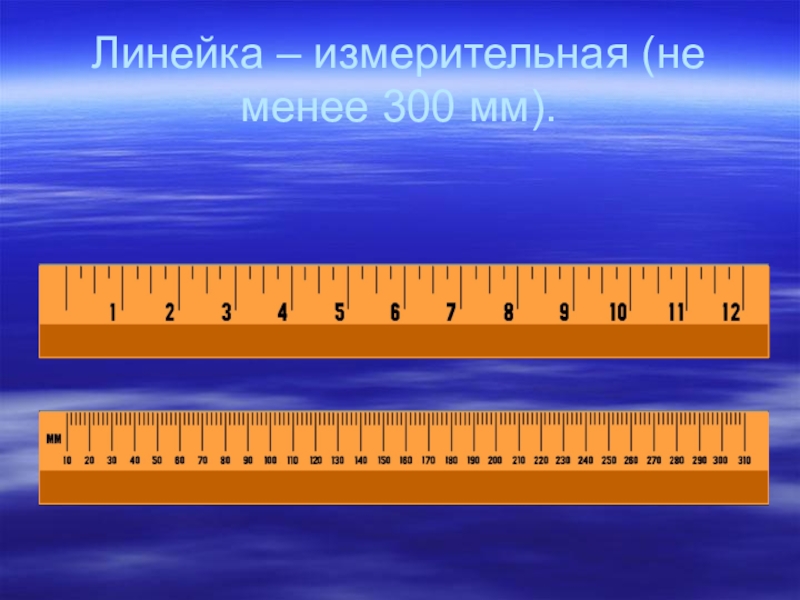

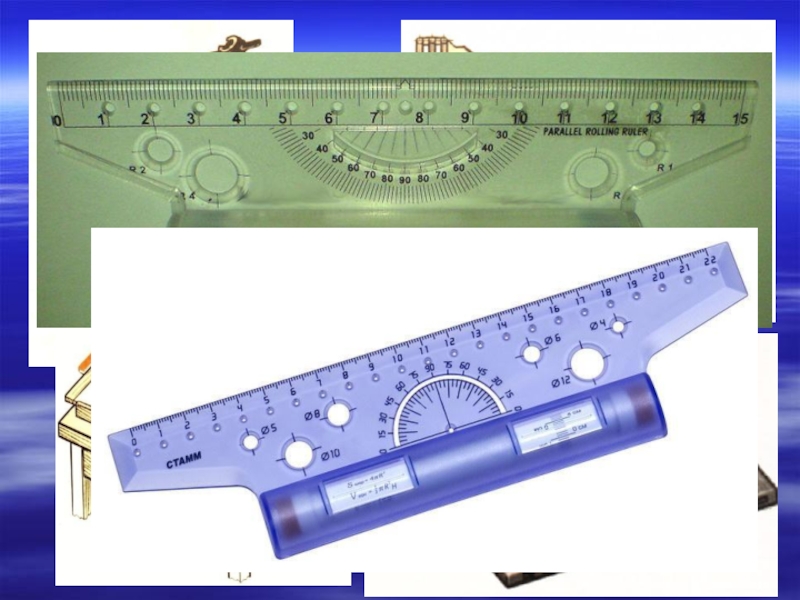

- 23. Линейка – измерительная (не менее 300 мм).
- 24. Рейшины
- 25. Слайд 25
- 26. Слайд 26
- 27. Стандарты. ФорматыСтандарты ЕСКД – это нормативные документы,
- 28. Чертежи и другие конструкторские документы промышленности и
- 29. Слайд 29
- 30. Контрольные вопросы- Для чего нужно уметь читать
- 31. Домашнее заданиеПодготовить и принести правильно заточенные карандаши
Первые чертежи 17 век. Чертёж моста и сторожевой башниИзображение мельницы на реке Семь. (XVII в.)

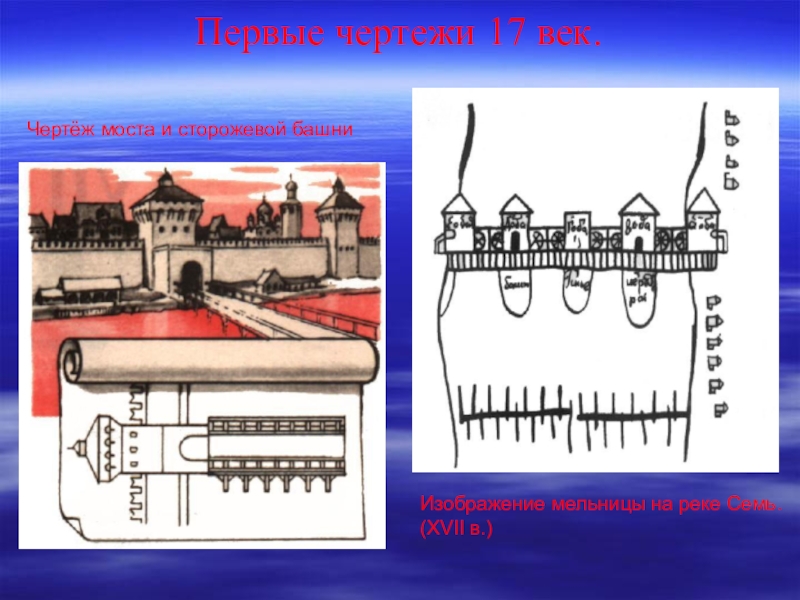

Слайд 4Первые чертежи 17 век.
Чертёж моста и сторожевой башни
Изображение мельницы на реке
Семь. (XVII в.)

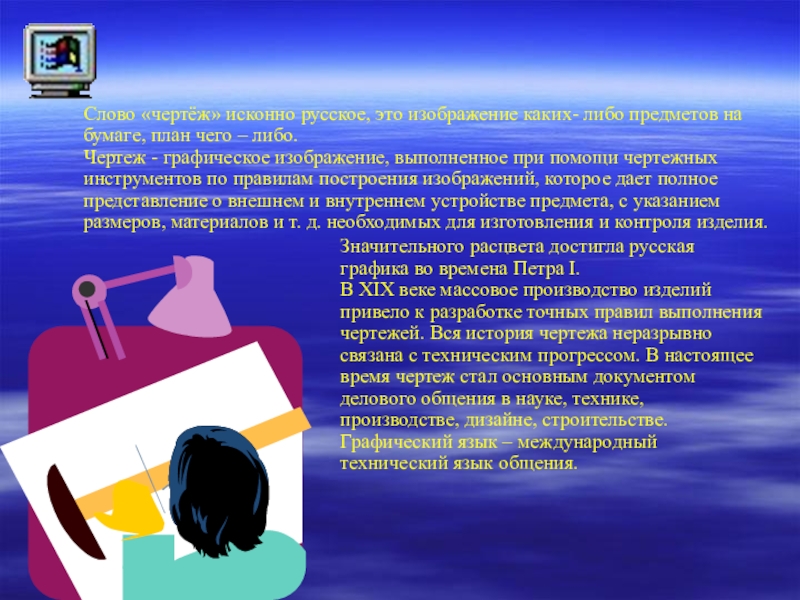

Слайд 5
Слово «чертёж» исконно русское, это изображение каких- либо предметов на бумаге,
план чего – либо.
Чертеж - графическое изображение, выполненное при помощи чертежных инструментов по правилам построения изображений, которое дает полное представление о внешнем и внутреннем устройстве предмета, с указанием размеров, материалов и т. д. необходимых для изготовления и контроля изделия.
Чертеж - графическое изображение, выполненное при помощи чертежных инструментов по правилам построения изображений, которое дает полное представление о внешнем и внутреннем устройстве предмета, с указанием размеров, материалов и т. д. необходимых для изготовления и контроля изделия.
Значительного расцвета достигла русская графика во времена Петра I.
В XIX веке массовое производство изделий привело к разработке точных правил выполнения чертежей. Вся история чертежа неразрывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве.
Графический язык – международный технический язык общения.
Слайд 17
Бумага чертежная
формат 210×297 мм.
Для выполнения чертежей используется
соответствующая бумага – белая плотная чертёжная, клетчатая, калька. На чертёжной бумаге строят чертежи и наглядные изображения деталей, на клетчатой – эскизы и технические рисунки. Кальку используют для копирования чертежей.

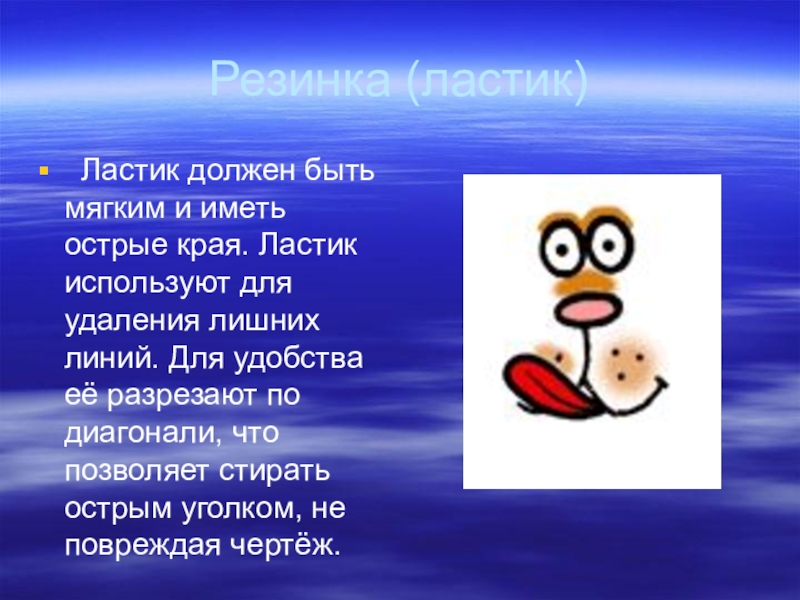

Слайд 18Резинка (ластик)
Ластик должен быть мягким и иметь острые края. Ластик
используют для удаления лишних линий. Для удобства её разрезают по диагонали, что позволяет стирать острым уголком, не повреждая чертёж.
Слайд 20 Циркуль-измеритель.
Циркуль – измеритель (разметочный) предназначен для
откладывания размеров на чертеже. У разметочного циркуля обе ножки с иглами.

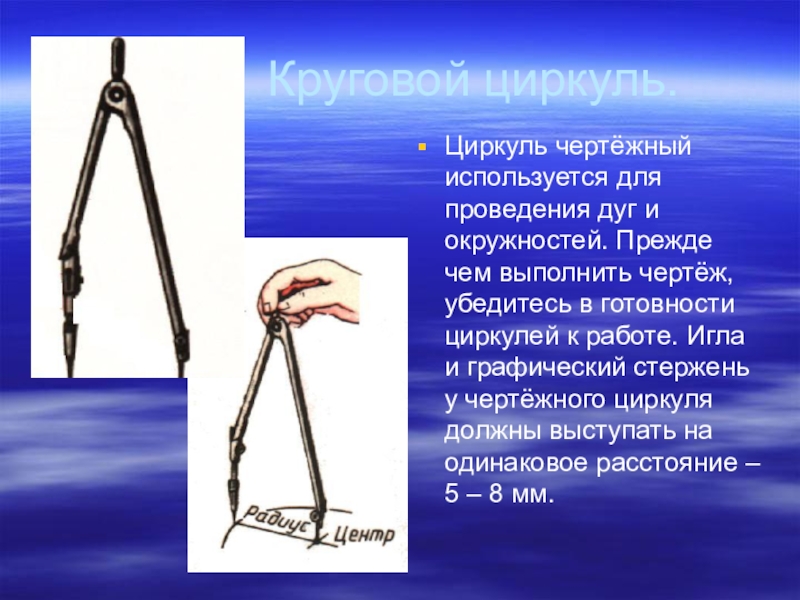

Слайд 21 Круговой циркуль.
Циркуль чертёжный используется для
проведения дуг и окружностей. Прежде чем выполнить чертёж, убедитесь в готовности циркулей к работе. Игла и графический стержень у чертёжного циркуля должны выступать на одинаковое расстояние – 5 – 8 мм.
Слайд 27Стандарты. Форматы
Стандарты ЕСКД – это нормативные документы, которые устанавливают единые правила
выполнения и оформления конструкторских документов во всех отраслях промышленности. К конструкторским документам относят чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы и пр.
Слайд 28Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах
определённых размеров – форматах.
Основные форматы получаются последовательным делением параллельно меньшей стороне.
Кроме основных форматов существуют и дополнительные.
Основные форматы получаются последовательным делением параллельно меньшей стороне.
Кроме основных форматов существуют и дополнительные.
Слайд 30Контрольные вопросы
- Для чего нужно уметь читать чертеж?
- Что такое
стандарт ЕСКД? Зачем он нужен?
- Что такое формат? На листах какого формата мы будем работать в школе? Расположение формата?
Какие инструменты, материалы и принадлежности мы применяем для выполнения чертежа?
- Что такое формат? На листах какого формата мы будем работать в школе? Расположение формата?
Какие инструменты, материалы и принадлежности мы применяем для выполнения чертежа?
Слайд 31Домашнее задание
Подготовить и принести правильно заточенные карандаши разной твердости - ТМ
и Т (2Т), ластик, линейку, угольники, подготовить листы А4 вертикального и горизонтального форматов, измерив его размеры (210 х 297), начертив на них рамку (слева должно остаться 20 мм) и выполнив внизу справа основную надпись. Текст пока не заполнять.
Стр.3-17 прочитать и ответить на вопросы.
Стр.3-17 прочитать и ответить на вопросы.
