Презентация, доклад по черчению на тему Соединение вида и разреза (9 класс)
Содержание

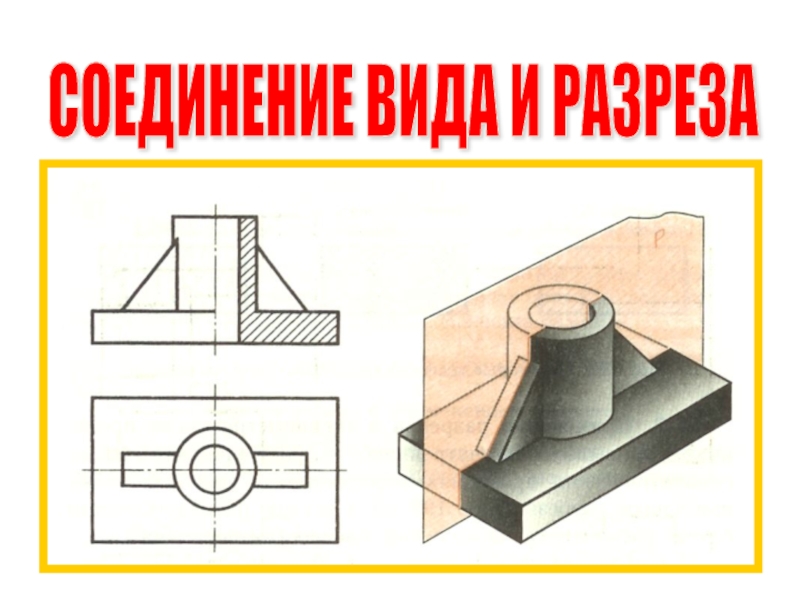

- 1. Презентация по черчению на тему Соединение вида и разреза (9 класс)
- 2. ПРАВИЛА ВЫПОЛНЕНИЯ РАЗРЕЗА - УДАЛИТЬ ЛИНИЮ ВИДА-

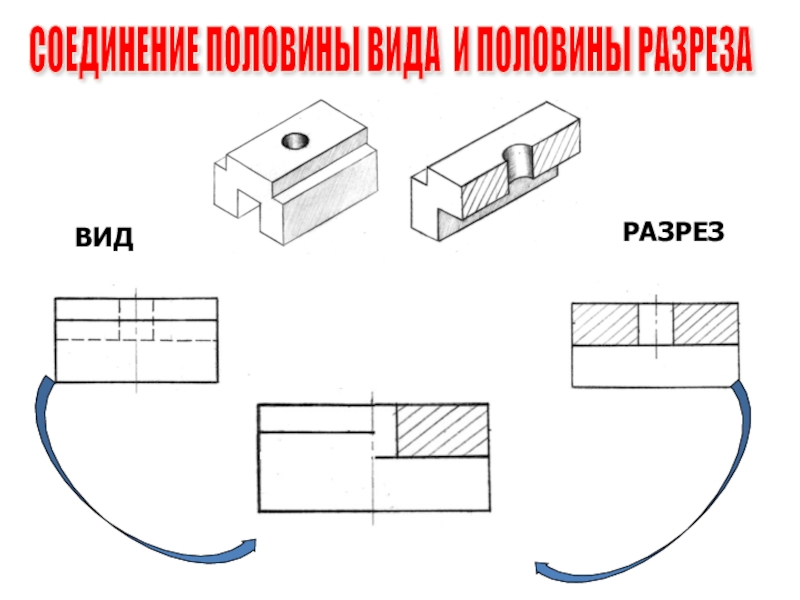

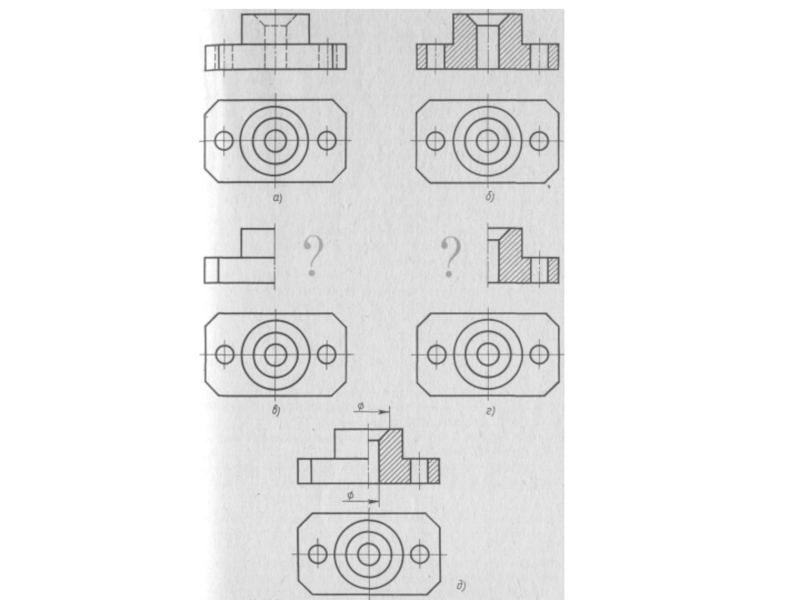

- 3. СОЕДИНЕНИЕ ПОЛОВИНЫ ВИДА И ПОЛОВИНЫ РАЗРЕЗА ВИДРАЗРЕЗ
- 4. ГРАНИЦЕЙ МЕЖДУ ПОЛОВИНОЙ ВИДА И ПОЛОВИНОЙ РАЗРЕЗА СЛУЖИТ ШТРИХПУНКТИРНАЯ ОСЕВАЯ ЛИНИЯЗАПОМНИТЕ !!!
- 5. СОЕДИНЕНИЕ ЧАСТИ ВИДА И ЧАСТИ РАЗРЕЗА

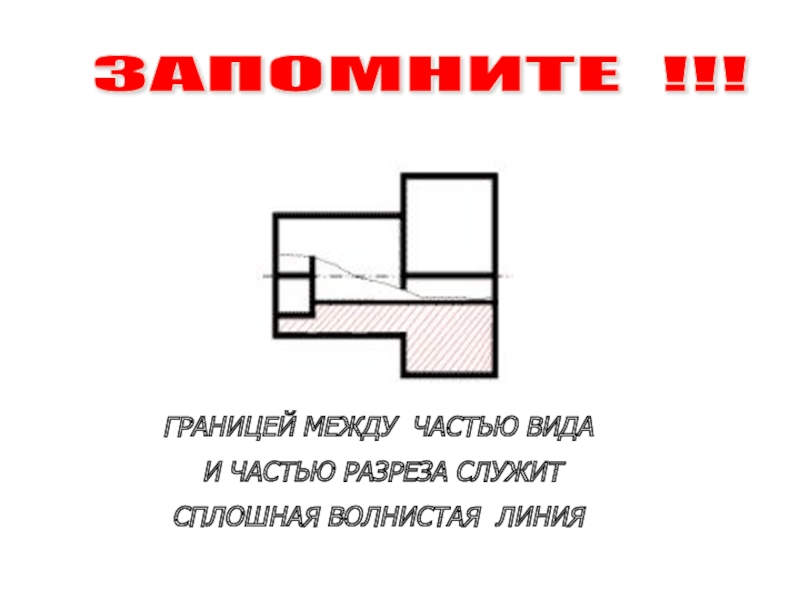

- 6. ГРАНИЦЕЙ МЕЖДУ ЧАСТЬЮ ВИДА И ЧАСТЬЮ РАЗРЕЗА СЛУЖИТ СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯЗАПОМНИТЕ !!!

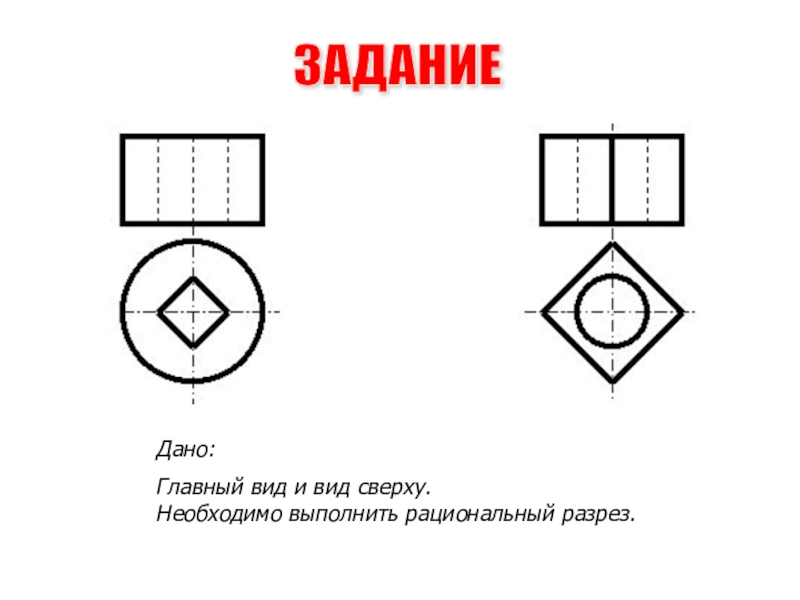

- 7. Дано: Главный вид и вид сверху. Необходимо выполнить рациональный разрез. ЗАДАНИЕ
- 8. Слайд 8
ПРАВИЛА ВЫПОЛНЕНИЯ РАЗРЕЗА - УДАЛИТЬ ЛИНИЮ ВИДА- ШТРИХОВЫЕ ЛИНИИ, КОТОРЫМИ БЫЛИ ИЗОБРАЖЕНЫ ВНУТРЕННИЕ ОЧЕРТАНИЯ, ТЕПЕРЬ ОБВЕДЕНЫ СПЛОШНЫМИ ОСНОВНЫМИ ЛИНИЯМИ, ТАК КАК СЛАНОВЯТСЯ ВИДИМЫМИ- ЗАШТРИХОВАТЬ ФИГУРУ СЕЧЕНИЯ

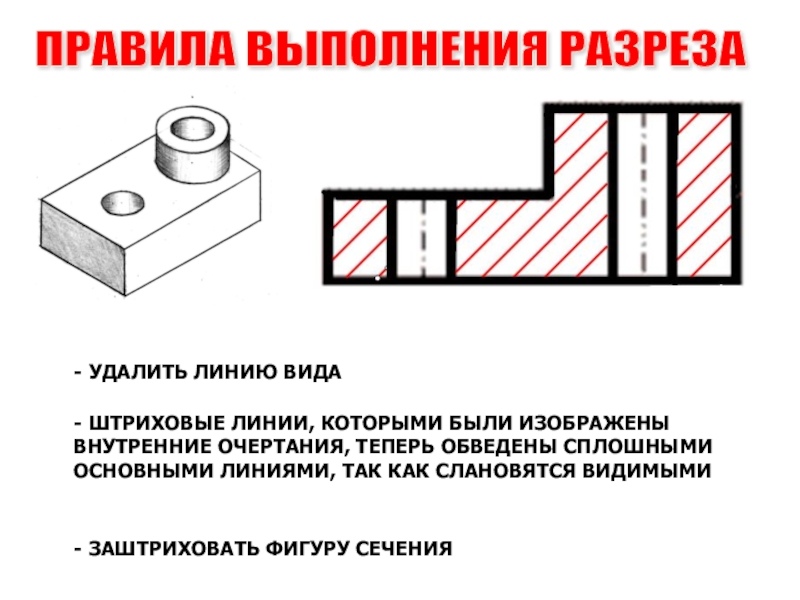

Слайд 2ПРАВИЛА ВЫПОЛНЕНИЯ РАЗРЕЗА
- УДАЛИТЬ ЛИНИЮ ВИДА
- ШТРИХОВЫЕ ЛИНИИ, КОТОРЫМИ БЫЛИ
ИЗОБРАЖЕНЫ ВНУТРЕННИЕ ОЧЕРТАНИЯ, ТЕПЕРЬ ОБВЕДЕНЫ СПЛОШНЫМИ ОСНОВНЫМИ ЛИНИЯМИ, ТАК КАК СЛАНОВЯТСЯ ВИДИМЫМИ
- ЗАШТРИХОВАТЬ ФИГУРУ СЕЧЕНИЯ

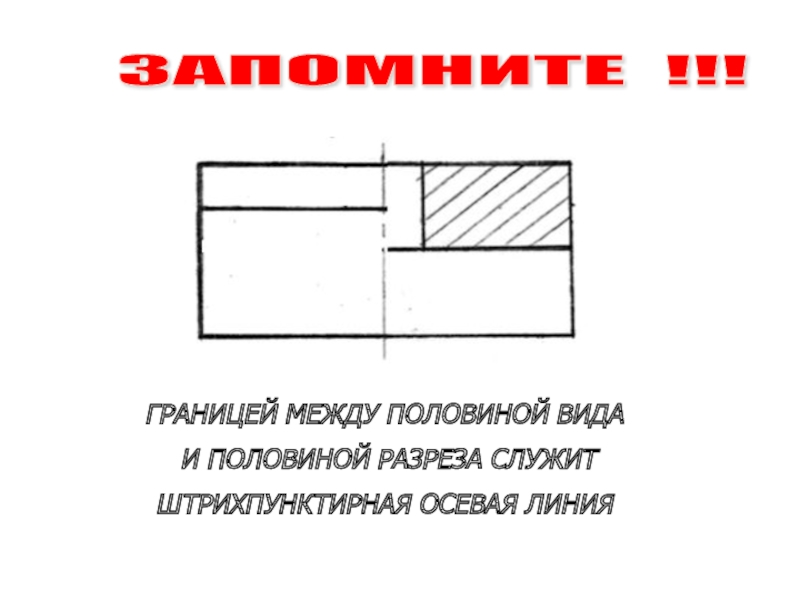

Слайд 4ГРАНИЦЕЙ МЕЖДУ ПОЛОВИНОЙ ВИДА
И ПОЛОВИНОЙ РАЗРЕЗА СЛУЖИТ
ШТРИХПУНКТИРНАЯ ОСЕВАЯ ЛИНИЯ
ЗАПОМНИТЕ
!!!
