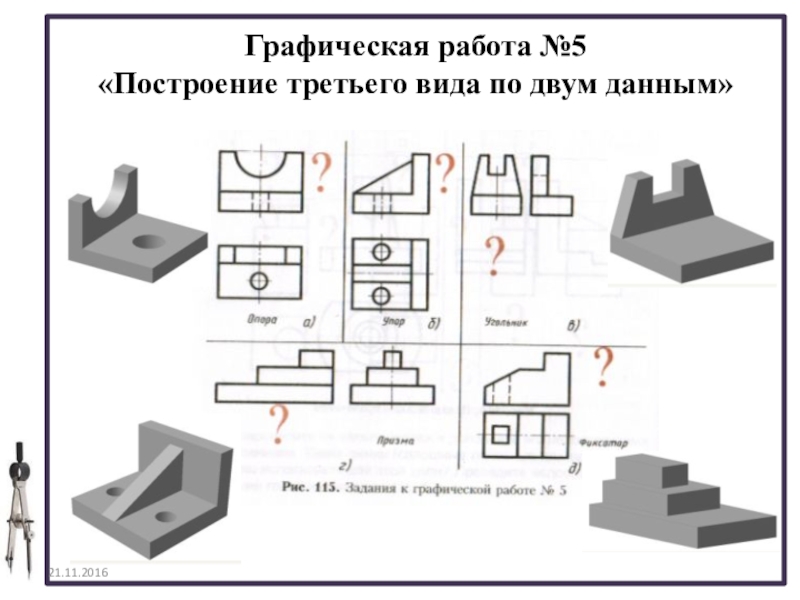

Презентация, доклад по черчению на тему Построение третьего вида по двум данным Графическая работа № 5 (8 класс)
Содержание
- 1. Презентация по черчению на тему Построение третьего вида по двум данным Графическая работа № 5 (8 класс)
- 2. ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМДаны два
- 3. ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМДаны два
- 4. ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМДаны два
- 5. ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ Даны
ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМДаны два вида: вид спереди (главный вид ) и вид сверху (Рис. 115 а).Вид спередиВидсверхуВидслеваЗадание: построить третий вид – вид слева
Слайд 2ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный
вид ) и вид сверху (Рис. 115 а).
Вид
спереди
Вид
сверху
Вид
слева
Задание: построить третий вид – вид слева

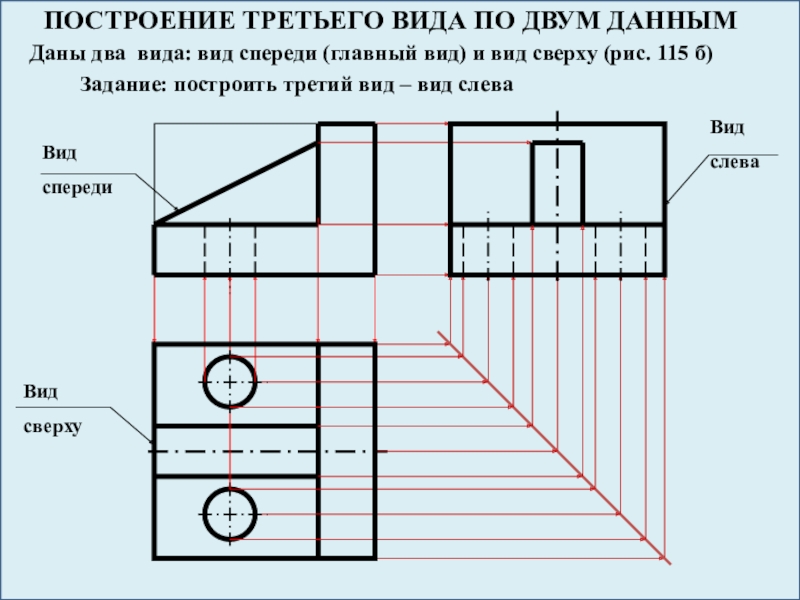

Слайд 3ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный
вид) и вид сверху (рис. 115 б)
Задание: построить третий вид – вид слева
Вид
спереди
Вид
сверху
Вид
слева

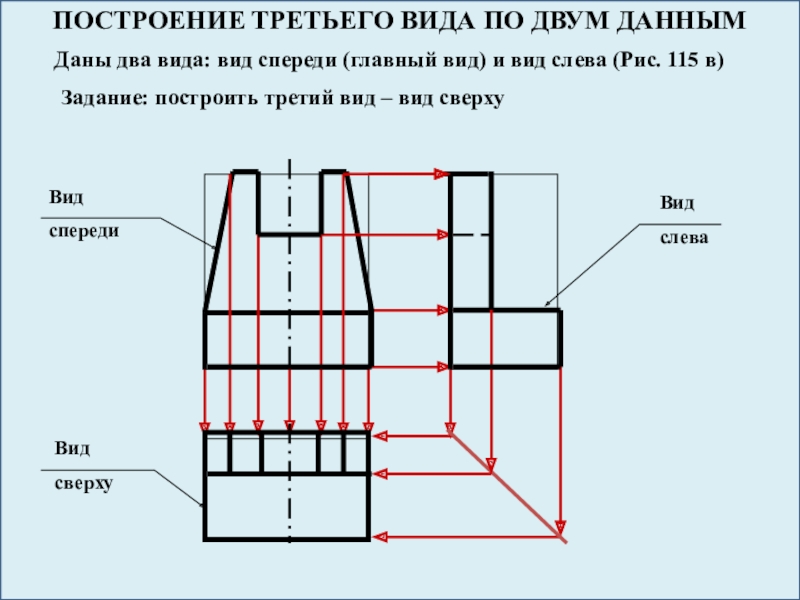

Слайд 4ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди (главный
вид) и вид слева (Рис. 115 в)
Задание: построить третий вид – вид сверху
Вид
спереди
Вид
слева
Вид
сверху

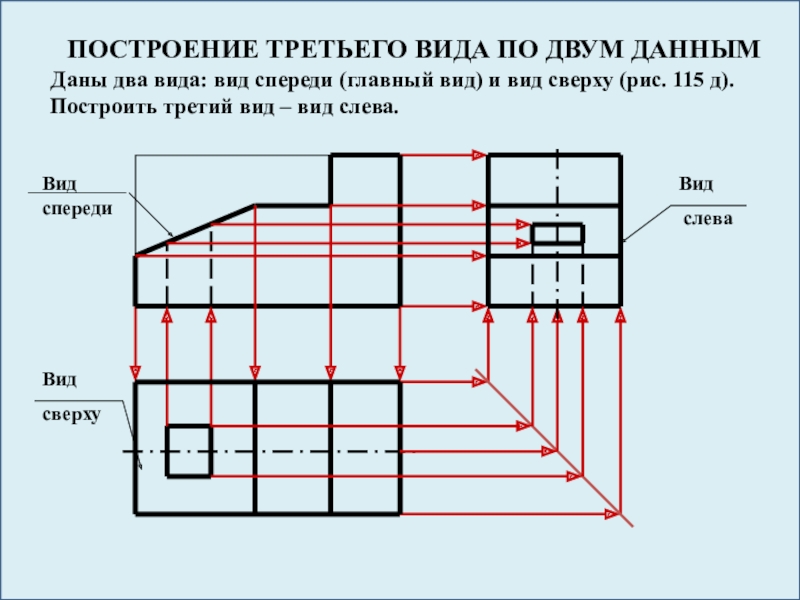

Слайд 5ПОСТРОЕНИЕ ТРЕТЬЕГО ВИДА ПО ДВУМ ДАННЫМ
Даны два вида: вид спереди
(главный вид) и вид сверху (рис. 115 д).
Построить третий вид – вид слева.
Построить третий вид – вид слева.
Вид спереди
Вид
сверху
Вид
слева
