Презентация, доклад Геометрические тела.Анализ формы деталей и способы их образования
Содержание
- 1. Презентация Геометрические тела.Анализ формы деталей и способы их образования
- 2. Выслушивай, не перебиваяПридерживайся темыЛюбые идеи имеют ценность
- 3. Слайд 3
- 4. цель урока:Научиться анализировать форму деталей и уметь определять способ её образования. развивать пространственное мышления учащихся;
- 5. Форма – это внешнее очертание , наружный
- 6. Нас окружают предметы разной геометрической формы. (здание имеет форму четырехугольной призмы)
- 7. Пчелиные соты имеют форму шестиугольной призмы.
- 8. И пирамиды в Египте и горные кристаллы, и башни кремля – все они имеют форму пирамиды

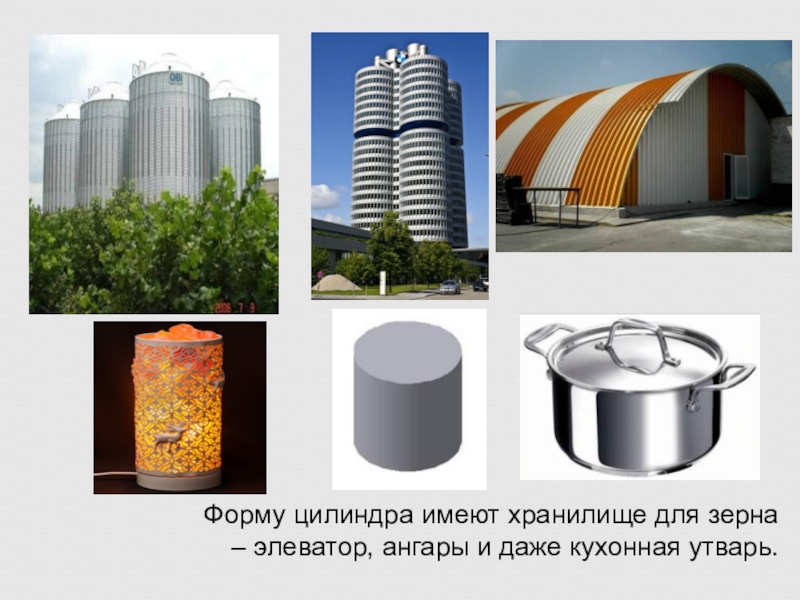

- 9. Форму цилиндра имеют хранилище для зерна – элеватор, ангары и даже кухонная утварь.
- 10. Форму конуса имеют многие предметы, которые нас окружают: терриконы и зернохранилища, и стаканчики для мороженного.
- 11. Предметы сферической формы самые распространенные: от футбольного мяча до нашей планеты – Земля.
- 12. Слайд 12
- 13. ________ – это геометрическое тело, в основании
- 14. ____________ – многогранник, у которого основание -
- 15. ------------- - геометрическое тело, образованное вращением прямоугольника
- 16. ---------- - геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его катетов.
- 17. Тор -------- - геометрическое тело, образованное вращением
- 18. Тор ----------- геометрическое тело, образованное вращением большей
- 19. КЛАССИФИКАЦИЯ ГЕОМЕТРИЧЕСКИХ ТЕЛТЕЛА ВРАЩЕНИЯГРАННЫЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛАn-угольные пирамиды
- 20. Анализ геометрической формы предметаВыявить из каких геометрических

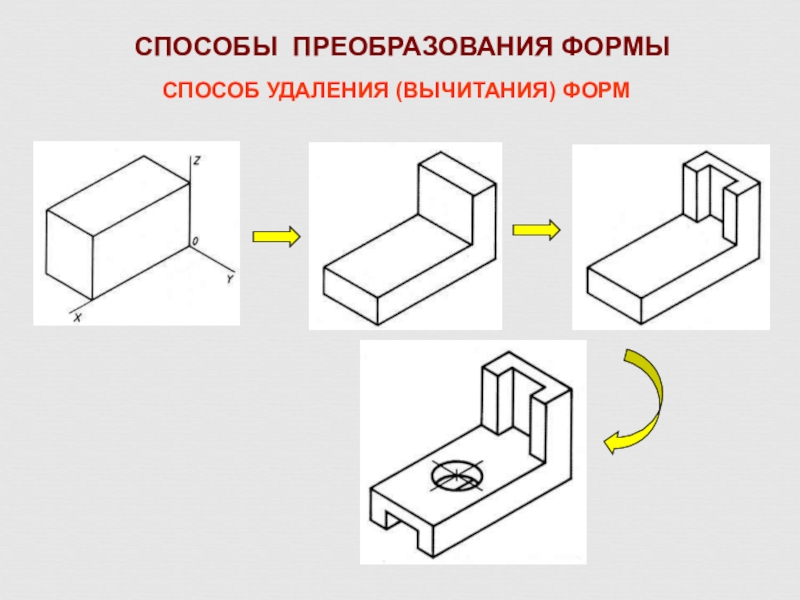

- 21. СПОСОБЫ ПРЕОБРАЗОВАНИЯ ФОРМЫСПОСОБ УДАЛЕНИЯ (ВЫЧИТАНИЯ) ФОРМ

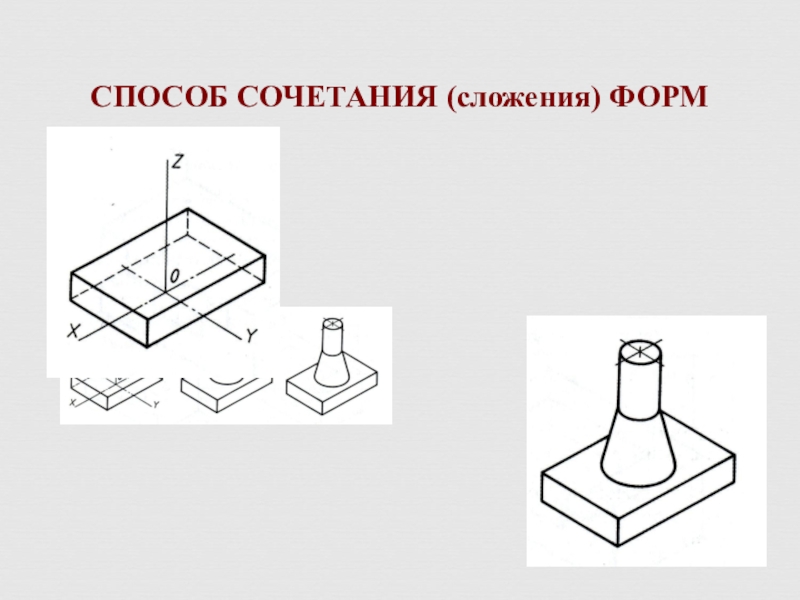

- 22. СПОСОБ СОЧЕТАНИЯ (сложения) ФОРМ
- 23. ДЕТАЛЬ ОБРАЗОВАНА СПОСОБОМ_____________сложения

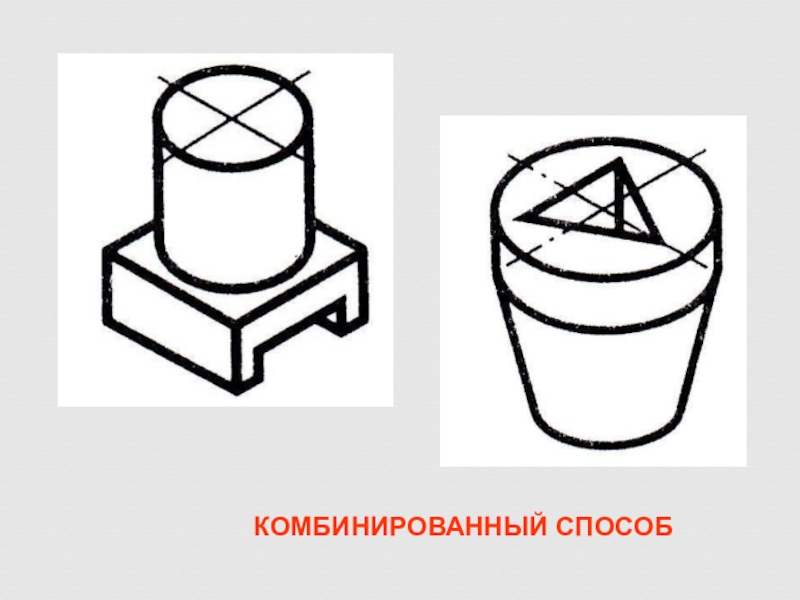

- 24. КОМБИНИРОВАННЫЙ СПОСОБ
- 25. Форма детали «Опора» образована Основание -На верхнем
- 26. ЗАДАНИЕ:ВЫПОЛНИТЬ ОПИСАНИЕ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ ДЕТАЛИ3
- 27. Форма детали «Опора» образована (+ или -
- 28. Форма детали «Основание» - сочетание суммы и
- 29. Форма детали «Ползун» образована (+ или -
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. ТВОРЧЕСКОЕ ЗАДАНИЕ Микеланджело, высекая фигуру человека из
- 34. Слайд 34
- 35. Призма
- 36. --Что нового вы узнали сегодня на уроке? Рефлексия.
- 37. Учащиеся оценивают урокОценка урока
- 38. Спасибо за урок!

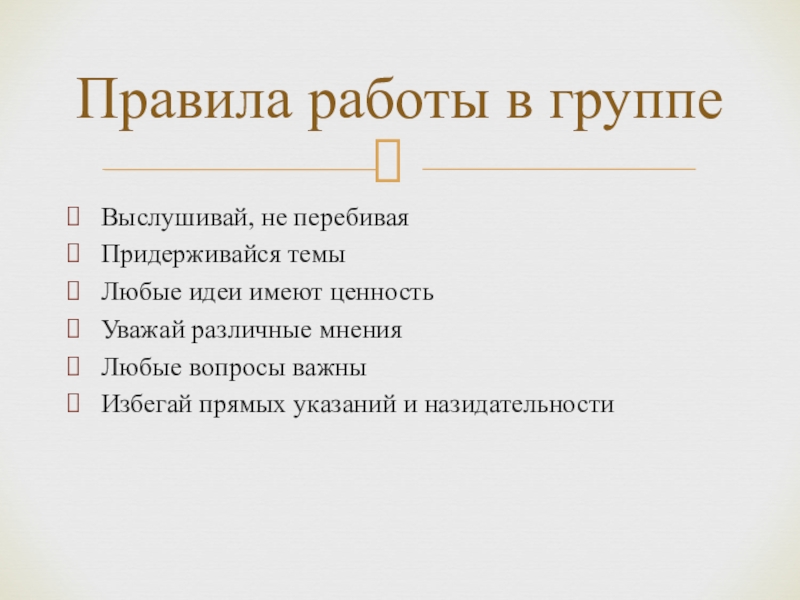

Выслушивай, не перебиваяПридерживайся темыЛюбые идеи имеют ценность Уважай различные мненияЛюбые вопросы важныИзбегай прямых указаний и назидательностиПравила работы в группе
Слайд 2Выслушивай, не перебивая
Придерживайся темы
Любые идеи имеют ценность
Уважай различные мнения
Любые вопросы
важны
Избегай прямых указаний и назидательности
Избегай прямых указаний и назидательности
Правила работы в группе

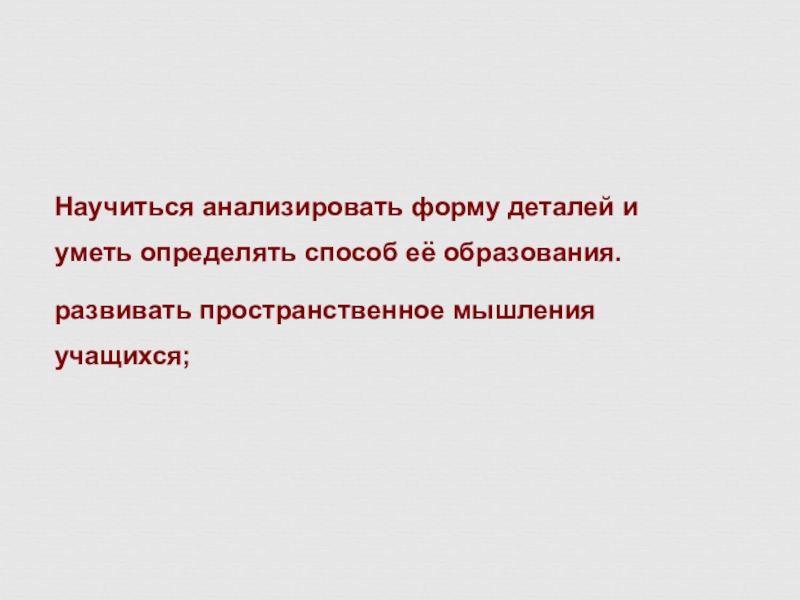

Слайд 4цель урока:
Научиться анализировать форму деталей и уметь определять способ её образования.
развивать пространственное мышления учащихся;

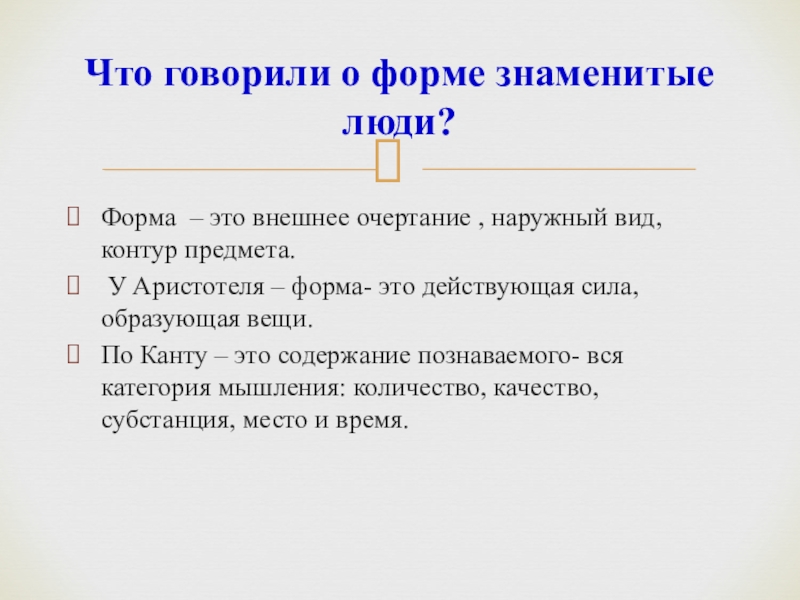

Слайд 5Форма – это внешнее очертание , наружный вид, контур предмета.
У
Аристотеля – форма- это действующая сила, образующая вещи.
По Канту – это содержание познаваемого- вся категория мышления: количество, качество, субстанция, место и время.
По Канту – это содержание познаваемого- вся категория мышления: количество, качество, субстанция, место и время.
Что говорили о форме знаменитые люди?

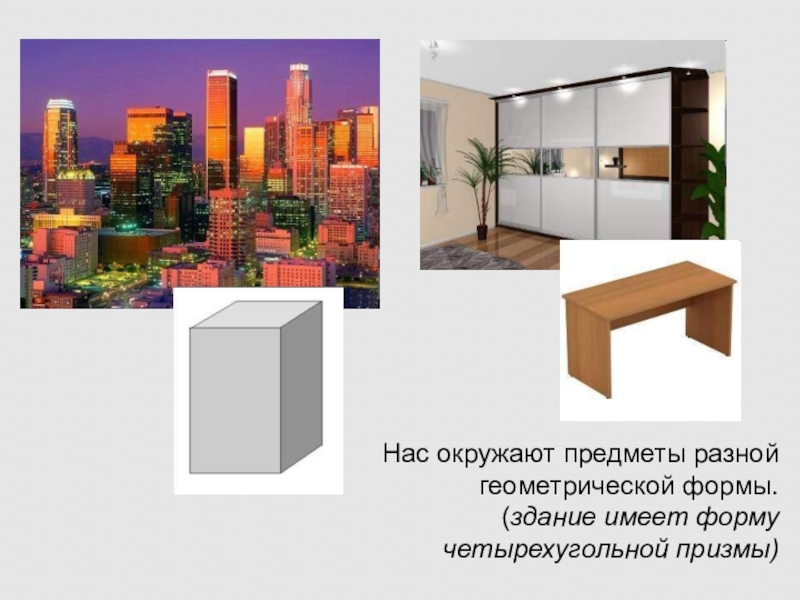

Слайд 6Нас окружают предметы разной геометрической формы.
(здание имеет
форму четырехугольной призмы)
Слайд 10Форму конуса имеют многие предметы, которые нас окружают: терриконы и зернохранилища,
и стаканчики для мороженного.
Слайд 11Предметы сферической формы самые распространенные: от футбольного мяча до нашей планеты
– Земля.

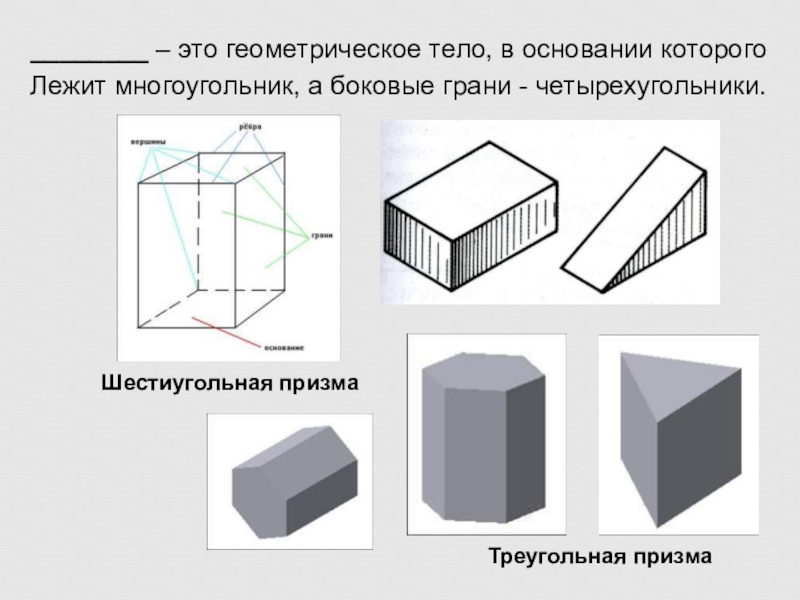

Слайд 13________ – это геометрическое тело, в основании которого
Лежит многоугольник, а
боковые грани - четырехугольники.
Шестиугольная призма
Треугольная призма

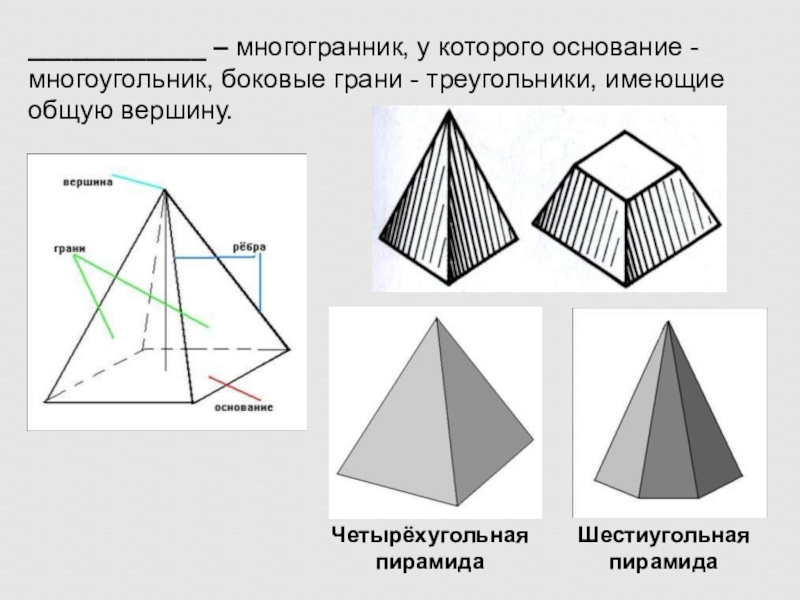

Слайд 14____________ – многогранник, у которого основание - многоугольник, боковые грани -
треугольники, имеющие общую вершину.
Четырёхугольная пирамида
Шестиугольная пирамида

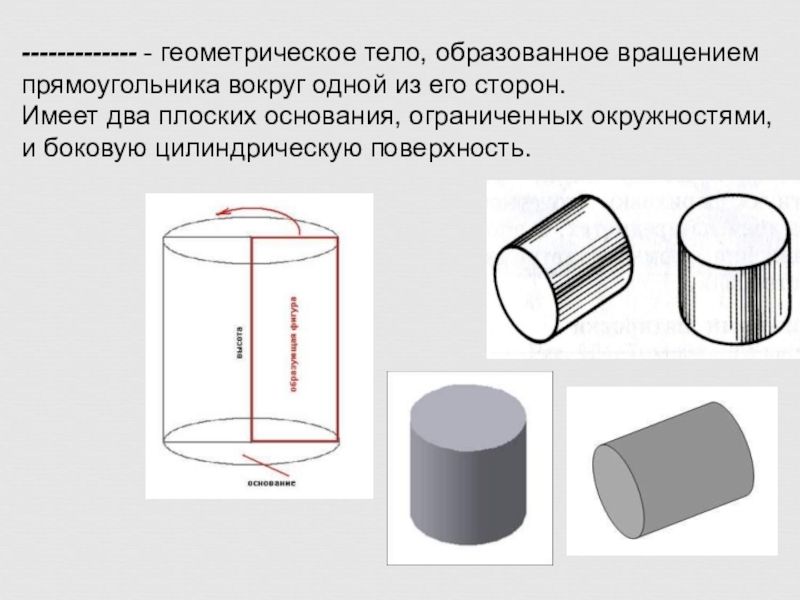

Слайд 15------------- - геометрическое тело, образованное вращением прямоугольника вокруг одной из его
сторон.
Имеет два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.
Имеет два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.

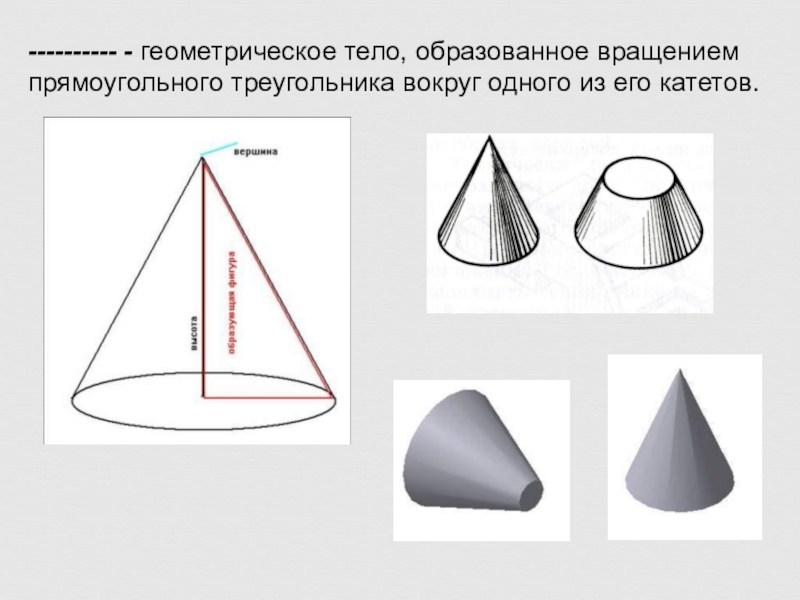

Слайд 16---------- - геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из
его катетов.
Слайд 17Тор -------- - геометрическое тело, образованное вращением круга вокруг оси, расположенной
вне его.
Тор ----------- - геометрическое тело, образованное вращением меньшей части круга вокруг оси.
Тела вращения

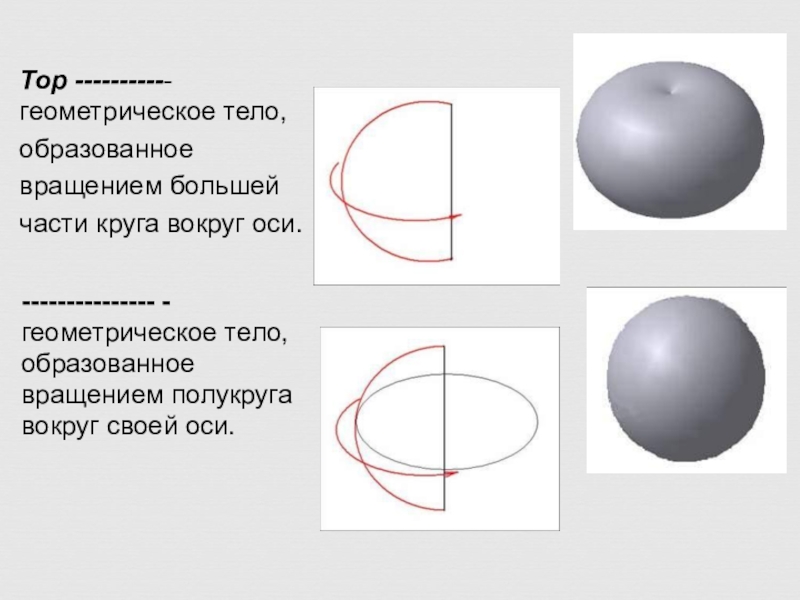

Слайд 18Тор -----------
геометрическое тело,
образованное
вращением большей
части круга вокруг оси.
---------------
-
геометрическое тело,
образованное
вращением полукруга
вокруг своей оси.
геометрическое тело,
образованное
вращением полукруга
вокруг своей оси.
Слайд 19КЛАССИФИКАЦИЯ ГЕОМЕТРИЧЕСКИХ ТЕЛ
ТЕЛА ВРАЩЕНИЯ
ГРАННЫЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА
n-угольные пирамиды
Конус
n-угольные призмы
Цилиндр
Шар
Слайд 20Анализ геометрической формы предмета
Выявить из каких геометрических тел состоит деталь и
каким способом она образована.
Деталь состоит из призмы, половинок цилиндра, усеченного конуса, цилиндра.

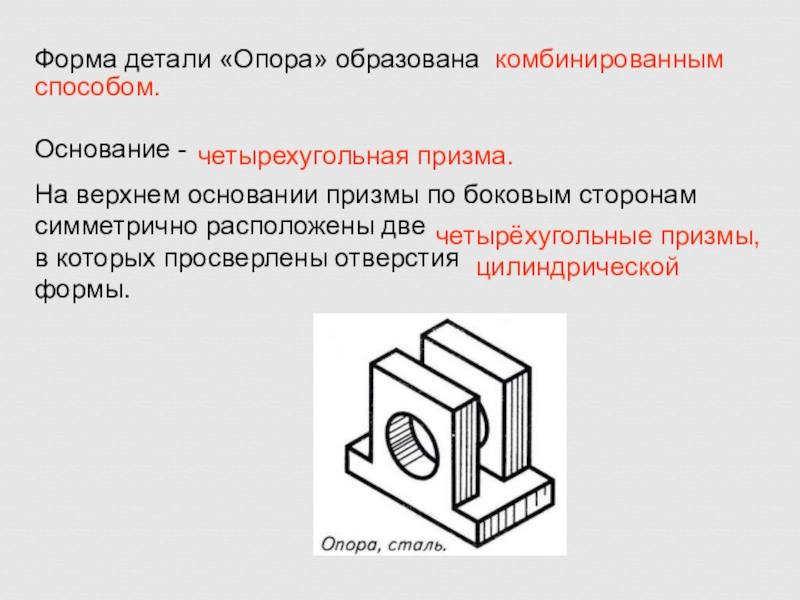

Слайд 25Форма детали «Опора» образована
Основание -
На верхнем основании призмы по боковым
сторонам симметрично расположены две в которых просверлены отверстия формы.
комбинированным
четырехугольная призма.
четырёхугольные призмы,
цилиндрической
способом.

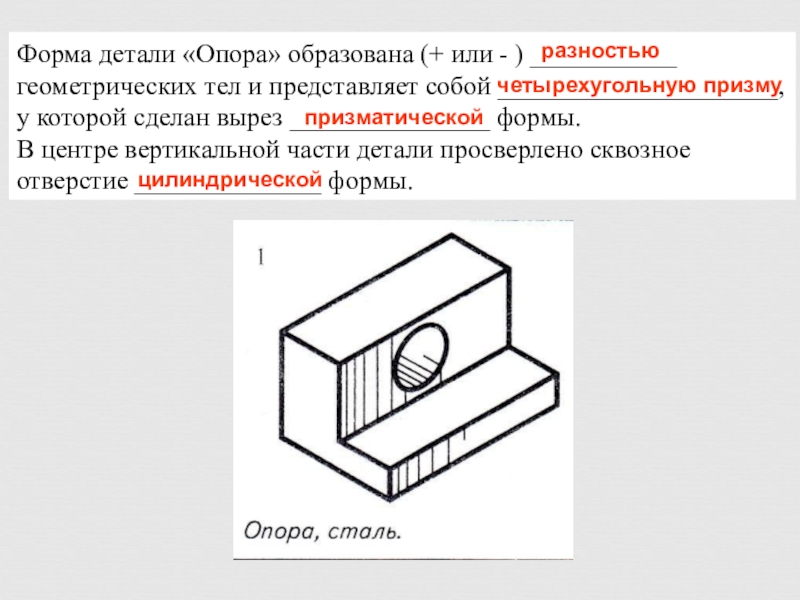

Слайд 27
Форма детали «Опора» образована (+ или - ) ___________
геометрических тел и
представляет собой _____________________, у которой сделан вырез _______________ формы.
В центре вертикальной части детали просверлено сквозное отверстие ______________ формы.
В центре вертикальной части детали просверлено сквозное отверстие ______________ формы.
разностью
четырехугольную призму
призматической
цилиндрической

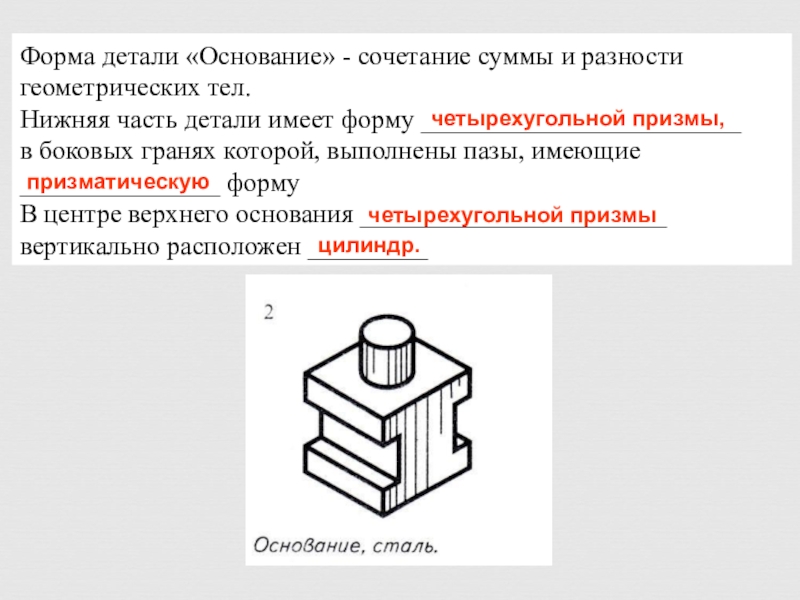

Слайд 28Форма детали «Основание» - сочетание суммы и разности
геометрических тел.
Нижняя часть детали
имеет форму ________________________
в боковых гранях которой, выполнены пазы, имеющие
_______________ форму
В центре верхнего основания _______________________
вертикально расположен _________
в боковых гранях которой, выполнены пазы, имеющие
_______________ форму
В центре верхнего основания _______________________
вертикально расположен _________
четырехугольной призмы,
призматическую
четырехугольной призмы
цилиндр.

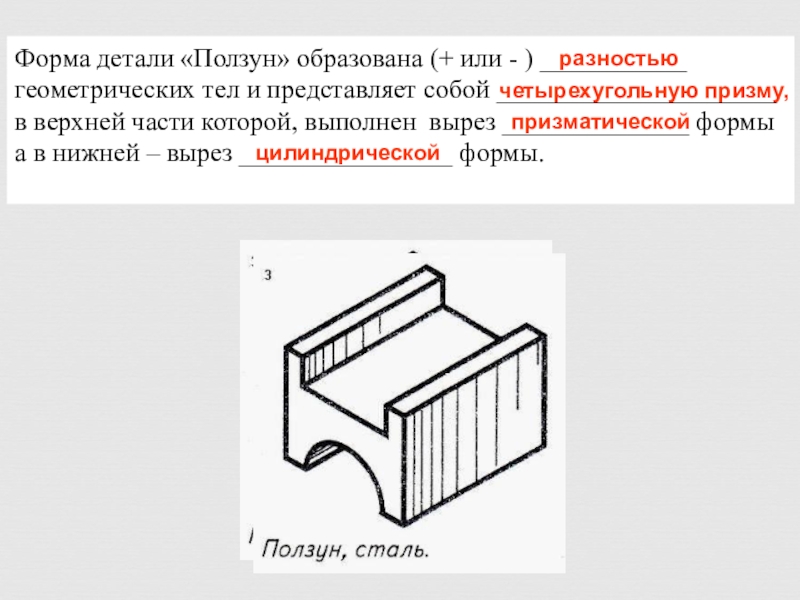

Слайд 29
Форма детали «Ползун» образована (+ или - ) ___________
геометрических тел и
представляет собой _____________________
в верхней части которой, выполнен вырез ______________ формы
а в нижней – вырез ________________ формы.
в верхней части которой, выполнен вырез ______________ формы
а в нижней – вырез ________________ формы.
разностью
четырехугольную призму,
призматической
цилиндрической

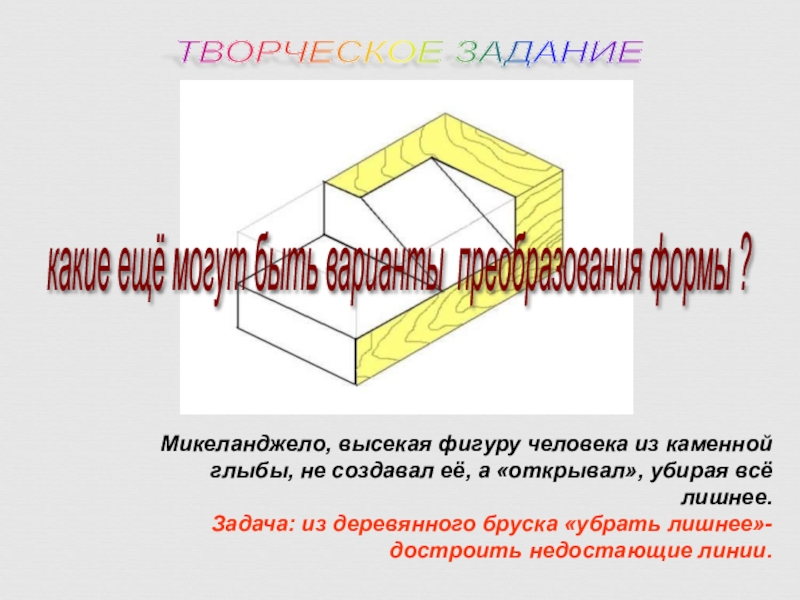

Слайд 33ТВОРЧЕСКОЕ ЗАДАНИЕ
Микеланджело, высекая фигуру человека из каменной глыбы, не создавал
её, а «открывал», убирая всё лишнее.
Задача: из деревянного бруска «убрать лишнее»- достроить недостающие линии.
Задача: из деревянного бруска «убрать лишнее»- достроить недостающие линии.
какие ещё могут быть варианты преобразования формы ?

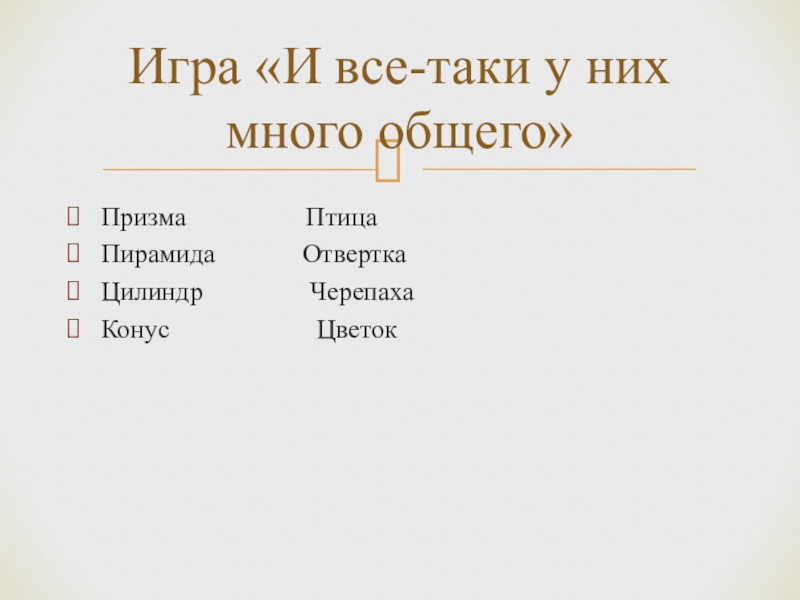

Слайд 35Призма Птица
Пирамида
Отвертка
Цилиндр Черепаха
Конус Цветок
Цилиндр Черепаха
Конус Цветок
Игра «И все-таки у них много общего»
