Презентация, доклад 9класс по черчениюНанесение размеров
Содержание
- 1. Презентация 9класс по черчениюНанесение размеров
- 2. Цель урокаПознакомить с правилами нанесения размеров на
- 3. ЛинейныеУгловыеДлинаШиринаВысотаТолщинаДиаметрРадиус мм° град′ мин″ секВеличина углаРазмеры изделия
- 4. Выносная линия10Размерная линия1...545 Размерное числоРАЗМЕРНЫЕ ЧИСЛА И РАЗМЕРНЫЕ ЛИНИИ

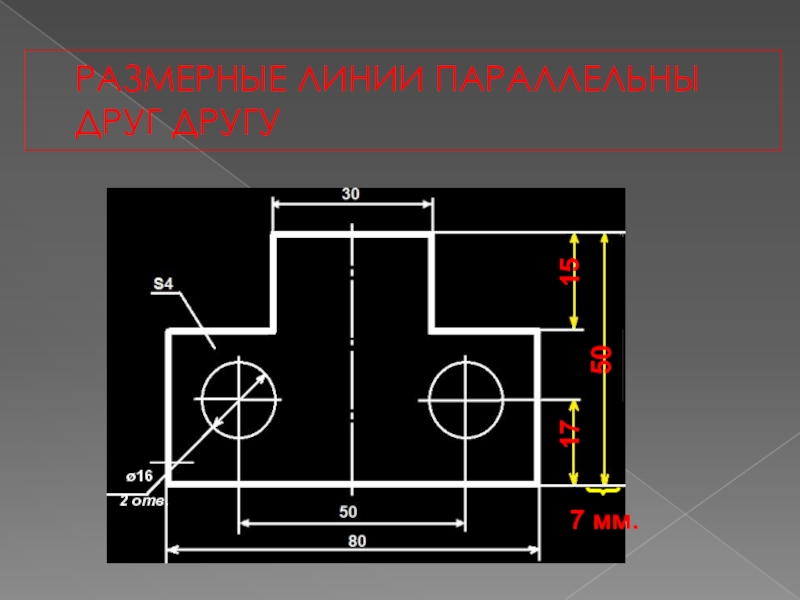

- 5. 1517507 мм.РАЗМЕРНЫЕ ЛИНИИ ПАРАЛЛЕЛЬНЫ ДРУГ ДРУГУø162 отв.
- 6. НАНЕСЕНИЕ РАЗМЕРОВ ОКРУЖНОСТЕЙø9ø10ø12ø10ø10ø40
- 7. Нанесение размеров дугR20R12R5R25h
- 8. РАСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ 30º

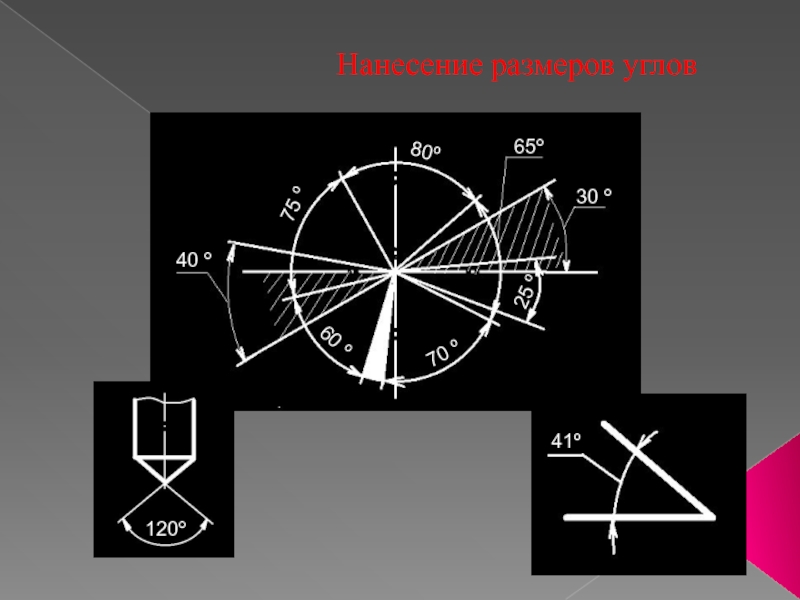

- 9. Нанесение размеров углов 80º65º30 º25 º70 º60 º40 º75 º120º41º
- 10. НАНЕСЕНИЕ РАЗМЕРА КВАДРАТНОГО ЭЛЕМЕНТА

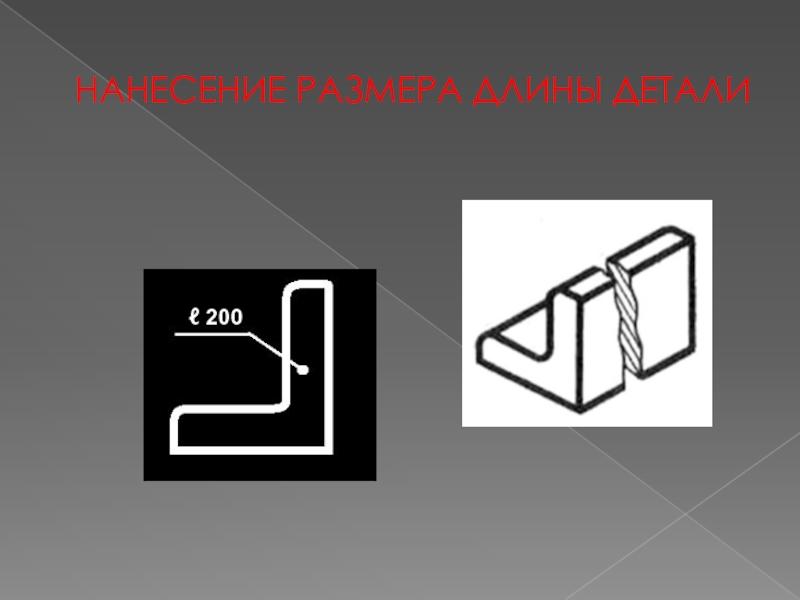

- 11. НАНЕСЕНИЕ РАЗМЕРА ДЛИНЫ ДЕТАЛИ ℓ 200
- 12. Ответы:Выносная линияРазмерная линияРазмерное числоСтрелка10 мм.7 мм.1…5 мм.УпражнениеНапишите
- 13. МАСШТАБЫГОСТ 2.302 - 68
- 14. Слайд 14
- 15. М 2:1М 1:1М 1:2

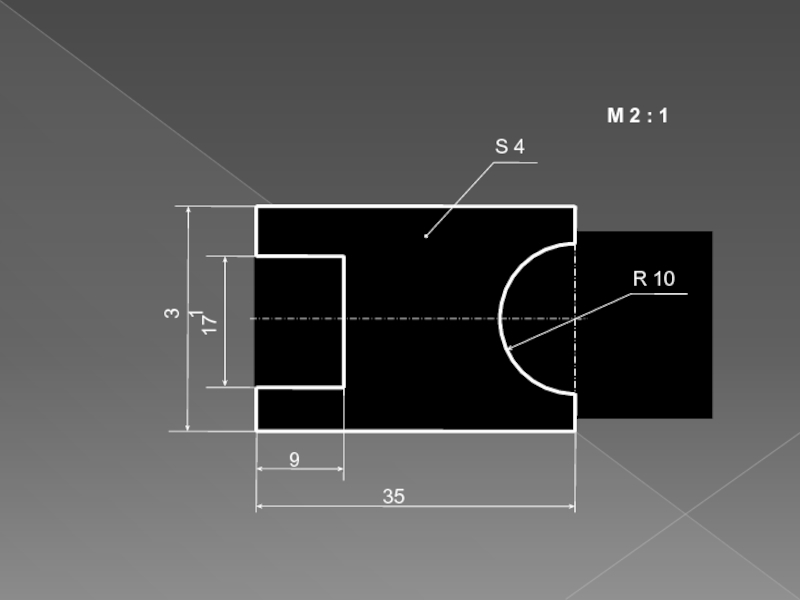

- 16. S 4R 103591731М 2 : 1
- 17. Домашнее задание.§ 2стр.28 п.2(письменно)Лист формата А4. На
Цель урокаПознакомить с правилами нанесения размеров на чертеже ГОСТ 2.307 – 68, с выполнением размерных стрелок, выносных линий, размерных чисел и знаков, с масштабами увеличения и уменьшения ГОСТ 2.302-68
Слайд 1Нанесение
размеров
ГУ «Сергеевская средняя школа Атбасарского района»
Учитель черчения:Мартыненко Н.Д.
ГОСТ 2.307

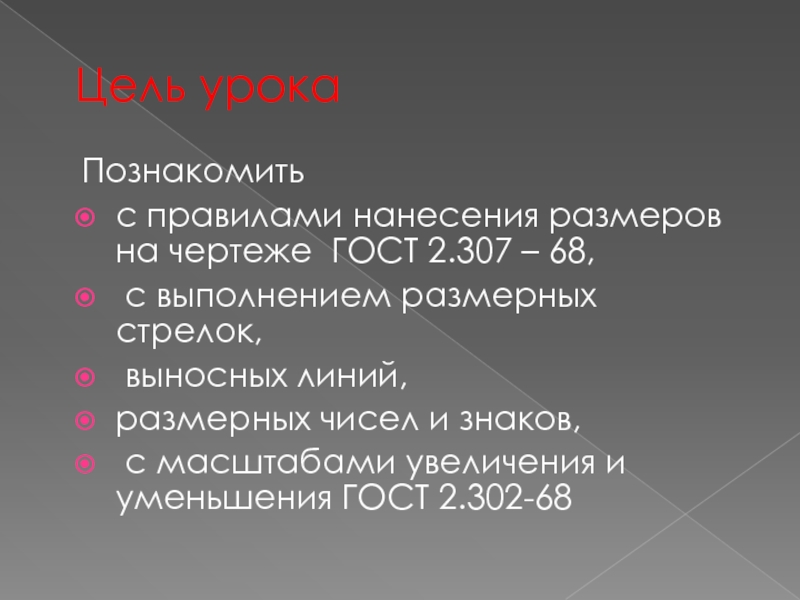

Слайд 2Цель урока
Познакомить
с правилами нанесения размеров на чертеже ГОСТ 2.307 –
68,
с выполнением размерных стрелок,
выносных линий,
размерных чисел и знаков,
с масштабами увеличения и уменьшения ГОСТ 2.302-68
с выполнением размерных стрелок,
выносных линий,
размерных чисел и знаков,
с масштабами увеличения и уменьшения ГОСТ 2.302-68
Слайд 3Линейные
Угловые
Длина
Ширина
Высота
Толщина
Диаметр
Радиус
мм
° град
′ мин
″ сек
Величина угла
Размеры изделия

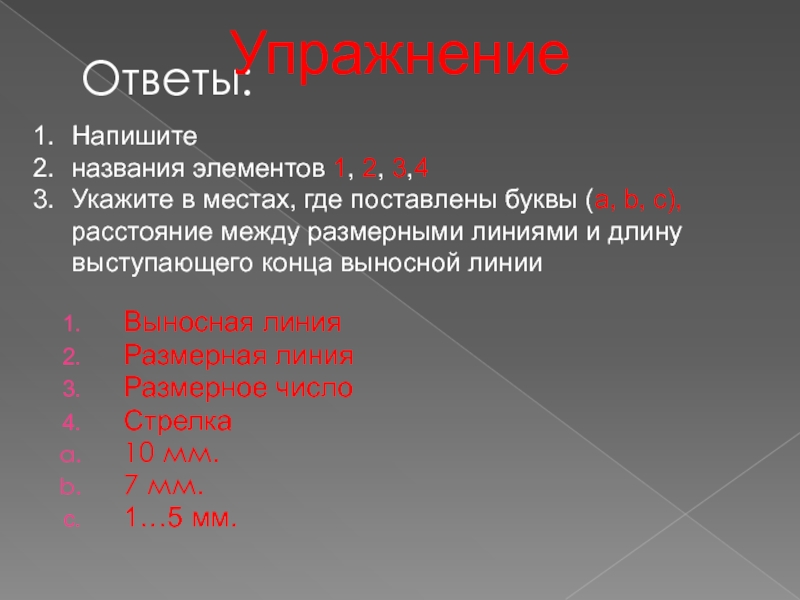

Слайд 12Ответы:
Выносная линия
Размерная линия
Размерное число
Стрелка
10 мм.
7 мм.
1…5 мм.
Упражнение
Напишите
названия элементов 1, 2,
3,4
Укажите в местах, где поставлены буквы (а, b, c),
расстояние между размерными линиями и длину выступающего конца выносной линии
Укажите в местах, где поставлены буквы (а, b, c),
расстояние между размерными линиями и длину выступающего конца выносной линии
Слайд 17Домашнее задание.
§ 2
стр.28 п.2(письменно)
Лист формата А4.
На следующем уроке
графическая работа №2.
