Презентация, доклад на тему УСТРОЙСТВО ВВОДА ВЫВОДА ГРАФИЧЕСКИЙ ПЛАНШЕТ

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ, НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ ВОРОНЕЖСКОЙ ОБЛАСТИ ГБПОУ ВО «ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ПРОМЫШЛЕННО ГУМАНИТАРНЫЙ КОЛЛЕДЖ»

УСТРОЙСТВО ВВОДА ВЫВОДА: ГРАФИЧЕСКИЙ ПЛАНШЕТ

Выполнила студентка 4 курса
Группы КК-152Б
Житникова Дарья

Преподаватель:
Дьяконов П.П.
Литвинова А.А

привыкли видеть на ноутбуках (заменяет манипулятор мышь).

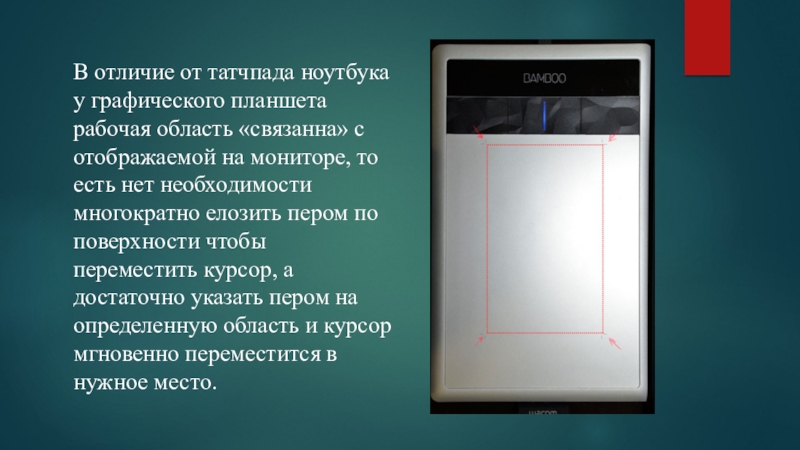

с отображаемой на мониторе, то есть нет необходимости многократно елозить пером по поверхности чтобы переместить курсор, а достаточно указать пером на определенную область и курсор мгновенно переместится в нужное место.

рисования. Графический планшет может не только полностью заменить вам мышь, но и расширить возможности «серфинга». Основная «изюминка» планшета в том, что используя перо мы можем достичь более плавных движений как при рисовании обычным карандашом на бумаге.
Если мы сомневаемся в том, что графический планшет намного удобнее для работы с графикой, проведем небольшой эксперимент. Попробуем пройтись по контуру любой фигуры карандашом на бумаге и затем мышкой в графическом редакторе. Если обводка контура показалась нам не очень сложным заданием, то усложним и попробуем написать любое слово мышкой.

для серфинга в интернете. Планшеты отлично распознают различные движения, такие как мы привыкли использовать на сенсорных телефонах и планшетах, к примеру касание двумя пальцами поверхности планшета и изменение расстояния между пальцами воспринимается как увеличение или уменьшения содержимого экрана. И таких комбинаций великое множество.

а утилиты позволят настроить перо под нашу руку.
Если мы хотим серьезно заниматься ретушью, обработкой фотографий, рисованием или созданием коллажей, то без графического планшета нам не обойтись. Ну а какой графический планшет выбрать, тут уже индивидуальное дело каждого.
Графический планшет имеет возможность выбора рабочей области, например при работе на двух мониторах.

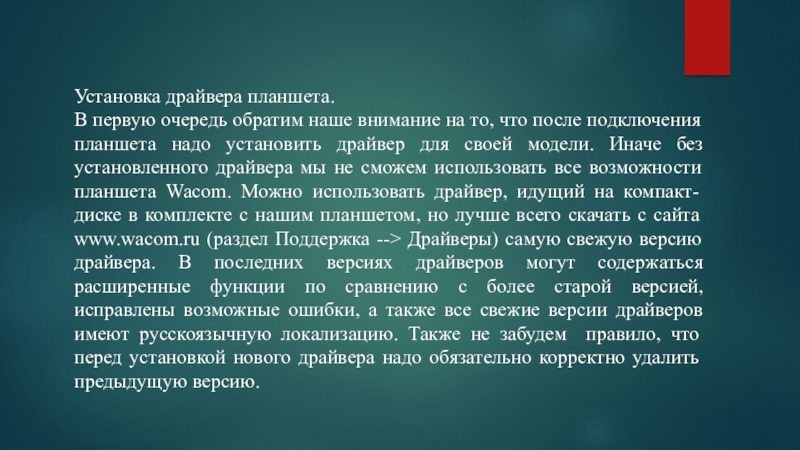

после подключения планшета надо установить драйвер для своей модели. Иначе без установленного драйвера мы не сможем использовать все возможности планшета Wacom. Можно использовать драйвер, идущий на компакт-диске в комплекте с нашим планшетом, но лучше всего скачать с сайта www.wacom.ru (раздел Поддержка --> Драйверы) самую свежую версию драйвера. В последних версиях драйверов могут содержаться расширенные функции по сравнению с более старой версией, исправлены возможные ошибки, а также все свежие версии драйверов имеют русскоязычную локализацию. Также не забудем правило, что перед установкой нового драйвера надо обязательно корректно удалить предыдущую версию.

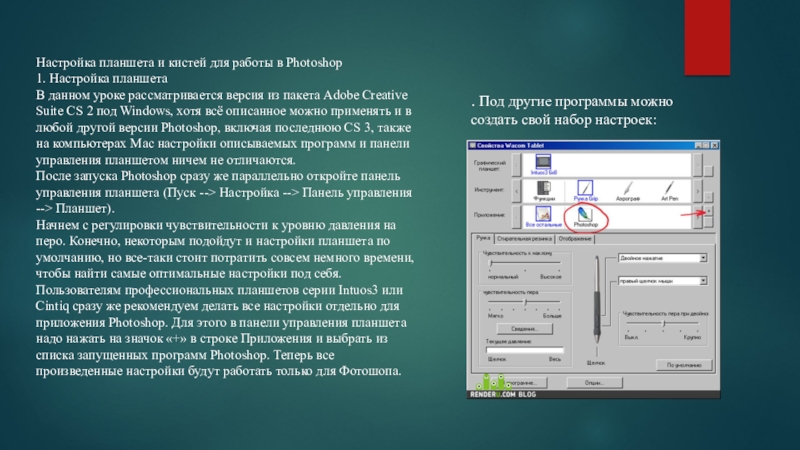

уроке рассматривается версия из пакета Adobe Creative Suite CS 2 под Windows, хотя всё описанное можно применять и в любой другой версии Photoshop, включая последнюю CS 3, также на компьютерах Mac настройки описываемых программ и панели управления планшетом ничем не отличаются.
После запуска Photoshop сразу же параллельно откройте панель управления планшета (Пуск --> Настройка --> Панель управления --> Планшет).
Начнем с регулировки чувствительности к уровню давления на перо. Конечно, некоторым подойдут и настройки планшета по умолчанию, но все-таки стоит потратить совсем немного времени, чтобы найти самые оптимальные настройки под себя.
Пользователям профессиональных планшетов серии Intuos3 или Cintiq сразу же рекомендуем делать все настройки отдельно для приложения Photoshop. Для этого в панели управления планшета надо нажать на значок «+» в строке Приложения и выбрать из списка запущенных программ Photoshop. Теперь все произведенные настройки будут работать только для Фотошопа.

. Под другие программы можно создать свой набор настроек:

настроить чувствительность к давлению только один раз – для всех программ.
Создайте новый рисунок. В панели инструментов в разделе Brush выберите кисть с четкими границами и установите ей довольно большой диаметр (40-60).

Теперь, касаясь рабочей поверхности планшета с разным давлением на перо, проведите несколько линий: вы довольно быстро определите, с какой силой вам удобнее всего нажимать на перо, чтобы получить линию максимальной толщины, при этом имея возможность провести линию и с довольно малой толщиной.
Рисуйте подобные «пиявки» и регулируйте параметр «чувствительность пера» до тех пор, пока не добьетесь максимального для себя комфорта.

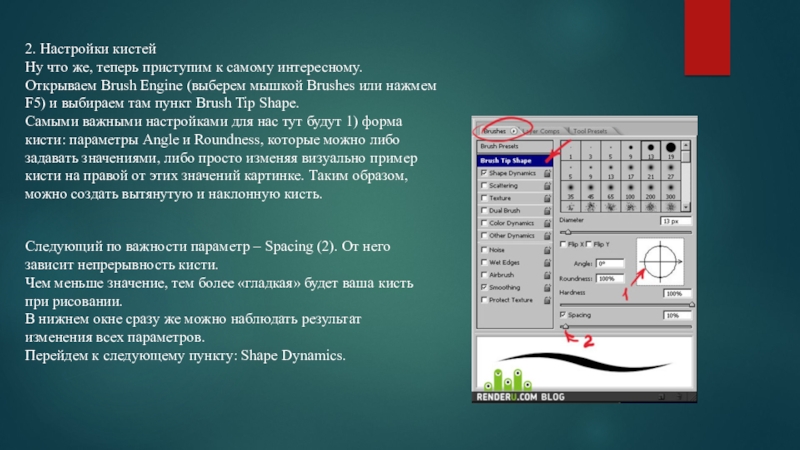

Engine (выберем мышкой Brushes или нажмем F5) и выбираем там пункт Brush Tip Shape.
Самыми важными настройками для нас тут будут 1) форма кисти: параметры Angle и Roundness, которые можно либо задавать значениями, либо просто изменяя визуально пример кисти на правой от этих значений картинке. Таким образом, можно создать вытянутую и наклонную кисть.

Следующий по важности параметр – Spacing (2). От него зависит непрерывность кисти.
Чем меньше значение, тем более «гладкая» будет ваша кисть при рисовании.
В нижнем окне сразу же можно наблюдать результат изменения всех параметров.

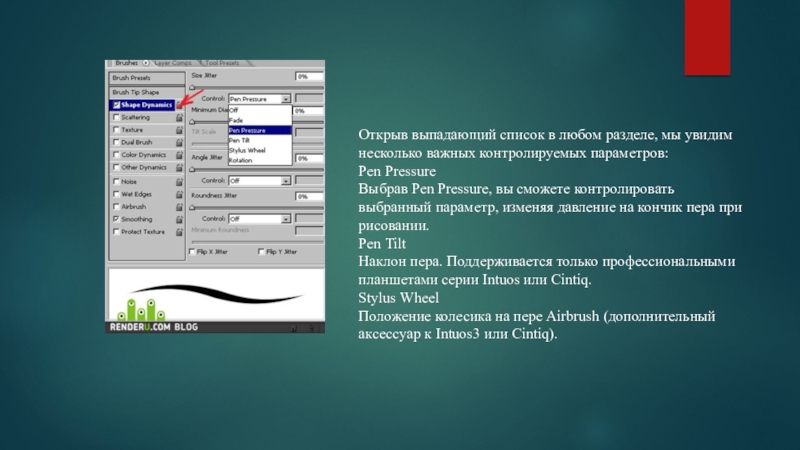

Перейдем к следующему пункту: Shape Dynamics.

параметров:
Pen Pressure
Выбрав Pen Pressure, вы сможете контролировать выбранный параметр, изменяя давление на кончик пера при рисовании.
Pen Tilt
Наклон пера. Поддерживается только профессиональными планшетами серии Intuos или Cintiq.
Stylus Wheel
Положение колесика на пере Airbrush (дополнительный аксессуар к Intuos3 или Cintiq).

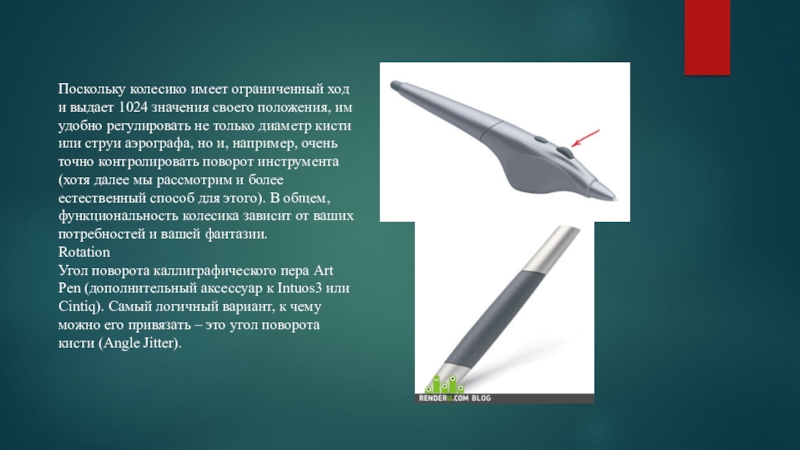

им удобно регулировать не только диаметр кисти или струи аэрографа, но и, например, очень точно контролировать поворот инструмента (хотя далее мы рассмотрим и более естественный способ для этого). В общем, функциональность колесика зависит от ваших потребностей и вашей фантазии.
Rotation
Угол поворота каллиграфического пера Art Pen (дополнительный аксессуар к Intuos3 или Cintiq). Самый логичный вариант, к чему можно его привязать – это угол поворота кисти (Angle Jitter).

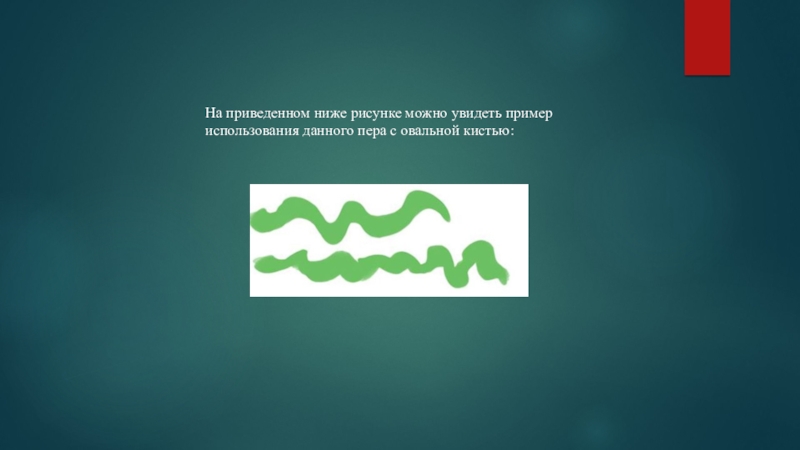

овальной кистью:

прозрачность кисти в зависимости от давления на перо:

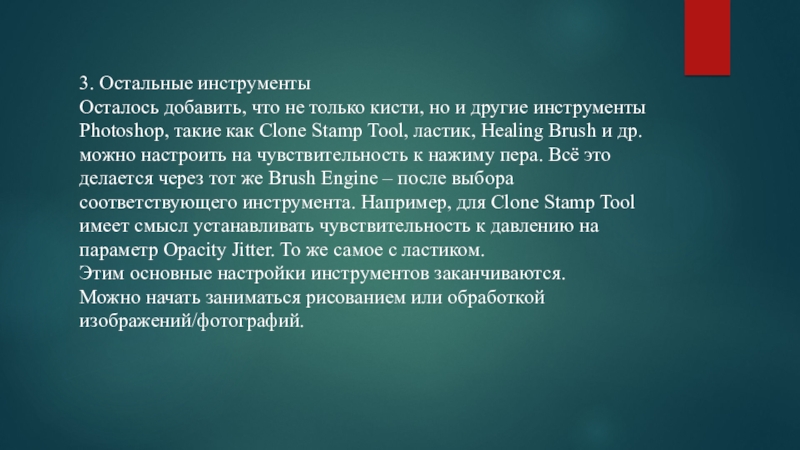

инструменты Photoshop, такие как Clone Stamp Tool, ластик, Healing Brush и др. можно настроить на чувствительность к нажиму пера. Всё это делается через тот же Brush Engine – после выбора соответствующего инструмента. Например, для Clone Stamp Tool имеет смысл устанавливать чувствительность к давлению на параметр Opacity Jitter. То же самое с ластиком.
Этим основные настройки инструментов заканчиваются.
Можно начать заниматься рисованием или обработкой изображений/фотографий.

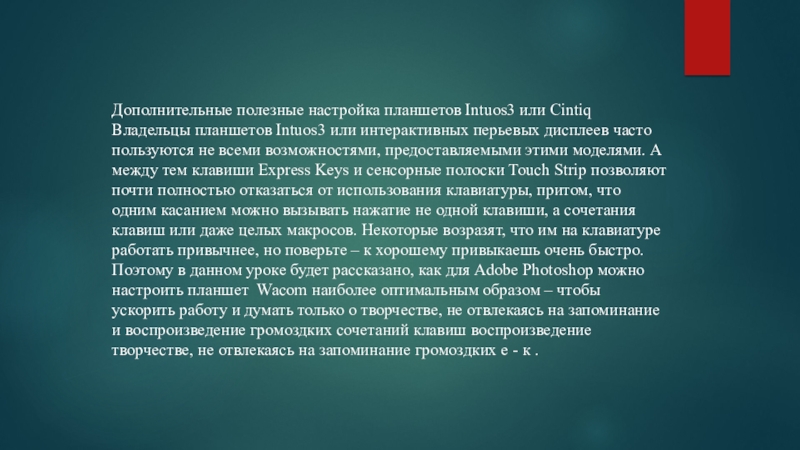

перьевых дисплеев часто пользуются не всеми возможностями, предоставляемыми этими моделями. А между тем клавиши Express Keys и сенсорные полоски Touch Strip позволяют почти полностью отказаться от использования клавиатуры, притом, что одним касанием можно вызывать нажатие не одной клавиши, а сочетания клавиш или даже целых макросов. Некоторые возразят, что им на клавиатуре работать привычнее, но поверьте – к хорошему привыкаешь очень быстро. Поэтому в данном уроке будет рассказано, как для Adobe Photoshop можно настроить планшет Wacom наиболее оптимальным образом – чтобы ускорить работу и думать только о творчестве, не отвлекаясь на запоминание и воспроизведение громоздких сочетаний клавиш воспроизведение творчестве, не отвлекаясь на запоминание громоздких е - к .

отличие от моделей Volito, у Bamboo интерфейсный кабель можно отсоединить от планшета — он подключается к устройству через разъем miniUSВ. Так что если вдруг возникнет необходимость освободить пространство на рабочем столе, Bamboo можно быстро отсоединить от кабеля и убрать. Благодаря низкому уровню энергопотребления (согласно данным производителя, всего 50 мА — то есть меньше, чем «ест» обычная оптическая мышь) планшет не требует дополнительного источника питания и получает необходимый для работы ток по интерфейсному кабелю.

С компьютером, работающим под управлением ОС Windows7, подключенный планшет функционирует даже без установки фирменного драйвера — правда, с ограниченными возможностями. Для того чтобы раскрыть весь потенциал Bamboo, необходимо установить драйвер с прилагаемого компакт-диска (или загрузить свежую версию с веб-сайта Wacom). Установка драйвера заняла совсем немного времени и не вызвала каких-либо затруднений.

После выполнения этой процедуры можно изменять настройки пера и планшета Bamboo в окне утилиты Pen Tablet, которая вызвается щелчком по пиктограмме Pen Tablet в панели управления ОС или через меню Start в разделе вызова программ. В окне настроек Bamboo имеются две закладки, в одной из которых сосредоточены настройки пера, а в другой — настройки планшета.

Пример: граф. Планшет Bamboo

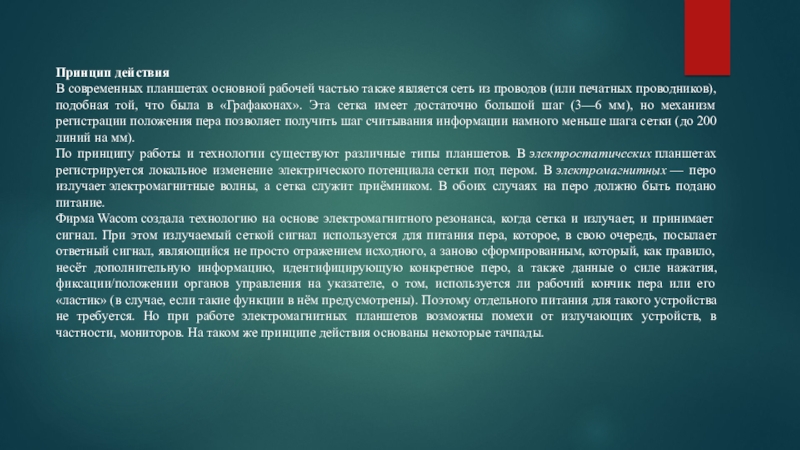

проводов (или печатных проводников), подобная той, что была в «Графаконах». Эта сетка имеет достаточно большой шаг (3—6 мм), но механизм регистрации положения пера позволяет получить шаг считывания информации намного меньше шага сетки (до 200 линий на мм).
По принципу работы и технологии существуют различные типы планшетов. В электростатических планшетах регистрируется локальное изменение электрического потенциала сетки под пером. В электромагнитных — перо излучает электромагнитные волны, а сетка служит приёмником. В обоих случаях на перо должно быть подано питание.
Фирма Wacom создала технологию на основе электромагнитного резонанса, когда сетка и излучает, и принимает сигнал. При этом излучаемый сеткой сигнал используется для питания пера, которое, в свою очередь, посылает ответный сигнал, являющийся не просто отражением исходного, а заново сформированным, который, как правило, несёт дополнительную информацию, идентифицирующую конкретное перо, а также данные о силе нажатия, фиксации/положении органов управления на указателе, о том, используется ли рабочий кончик пера или его «ластик» (в случае, если такие функции в нём предусмотрены). Поэтому отдельного питания для такого устройства не требуется. Но при работе электромагнитных планшетов возможны помехи от излучающих устройств, в частности, мониторов. На таком же принципе действия основаны некоторые тачпады.

Как правило, в основе механизма регистрации лежит использование конденсатора переменной ёмкости. В частности, такой тип датчика используется в перьях к планшетам фирмы Wacom. Также регистрация может осуществляться с помощью компонента с переменным сопротивлением или переменной индуктивностью. Существуют реализации, в основе которых лежит пьезоэлектрический эффект. При нажатии пера в пределах рабочей поверхности планшета, под которой проложена сетка проводников, на пластине пьезоэлектрика возникает разность потенциалов, что позволяет определять координаты нужной точки. Такие планшеты вообще не требуют специального пера и позволяют чертить на рабочей поверхности планшета как на обычной чертёжной доске.
Кроме координат пера, в современных графических планшетах также могут определяться давление пера на рабочую поверхность, наклон, направление поворота в плоскости планшета и сила сжатия пера рукой.
Также в комплекте графических планшетов совместно с пером может поставляться мышь, которая, однако, работает не как обычная компьютерная мышь, а по тому же принципу, что и перо. Такая мышь может работать только на планшете. Поскольку разрешение планшета гораздо выше, чем разрешение обычной компьютерной мыши, то использование связки мышь + планшет позволяет достичь значительно более высокой точности при вводе.

для графических дизайнеров и обработки фотографий. Так же проста в подключении и настройке.

Спасибо за внимание!
