Презентация, доклад на тему Технические средства компьютерной графики. Как кодируется изображение

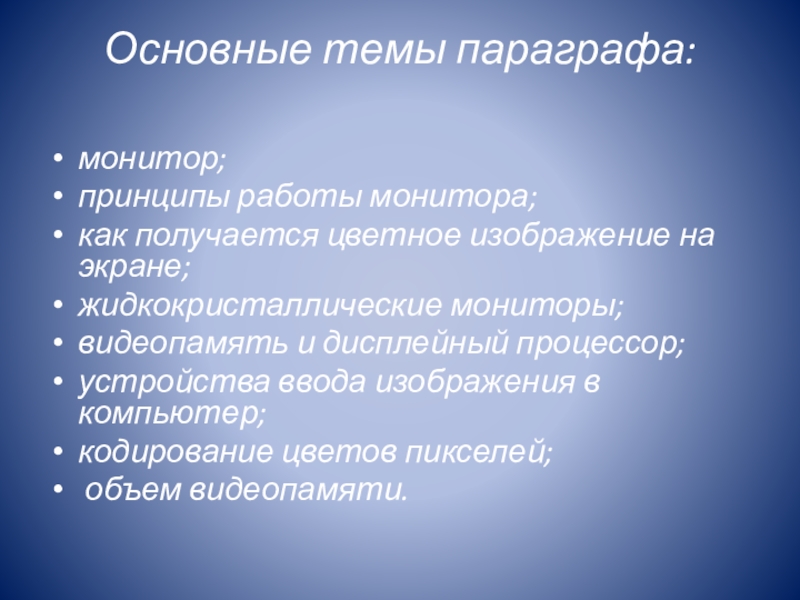

и дисплейный процессор;
устройства ввода изображения в компьютер;
кодирование цветов пикселей;
объем видеопамяти.

образует графическую сетку, или растр.
Качество изображения изменяется с изменением густоты графической сетки.

пиксель
( от английского «picture element» — элемент рисунка).

горизонтальной строке на число строк: М х N.
Например,
640 х 480; 1024 х 768; 1280 х 1024.
Размер монитора характеризуется длиной диагонали его экрана, выраженной в дюймах. 1 дюйм = 2,54 см. Бывают мониторы с диагональю 14, 15, 17 и более дюймов.

такого монитора пиксель образуется люминесцирующим веществом, которое светится под воздействием луча, испускаемого электронной пушкой. Такой луч пробегает по порядку (сканирует) все строки сетки пикселей.
При этом он модулируется: на точки, которые должны светиться, падает, а на темных точках прерывается.
Поскольку после прекращения воздействия электронного луча на точку экрана ее свечение быстро затухает, то сканирование периодически повторяется с высокой частотой (75-85 раз в секунду и более). При такой частоте наше зрение не замечает мерцания изображения

который падает электронный луч, светится белым цветом. Неосвещенный пиксель — черная точка. При изменении интенсивности электронного потока получаются промежуточные серые тона (оттенки).

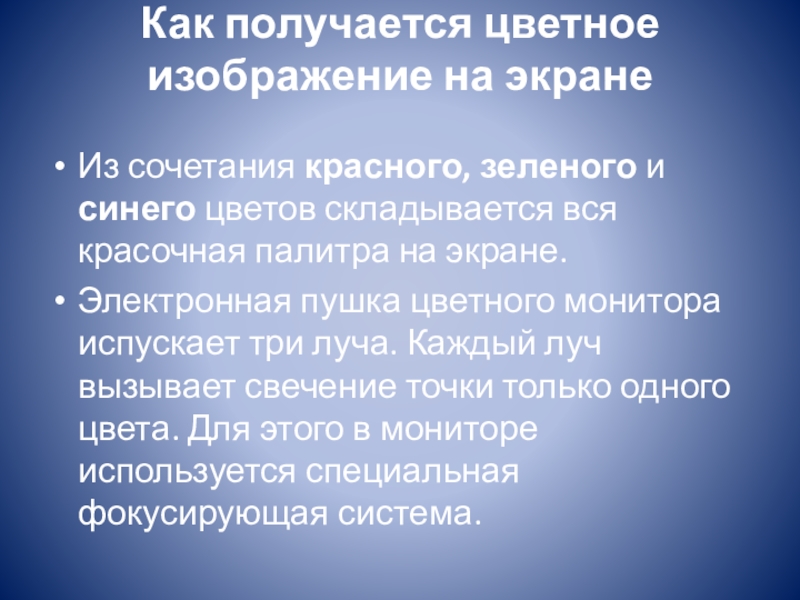

цветов складывается вся красочная палитра на экране.
Электронная пушка цветного монитора испускает три луча. Каждый луч вызывает свечение точки только одного цвета. Для этого в мониторе используется специальная фокусирующая система.

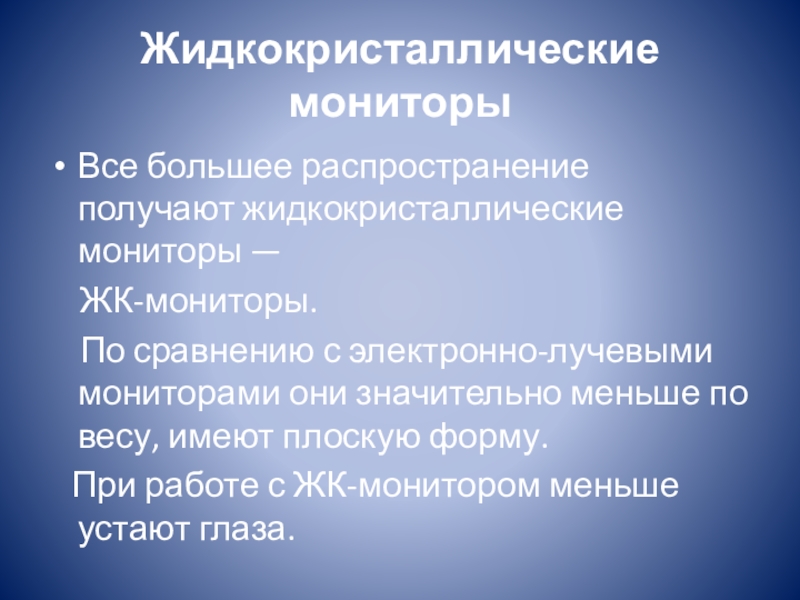

По сравнению с электронно-лучевыми мониторами они значительно меньше по весу, имеют плоскую форму.
При работе с ЖК-монитором меньше устают глаза.

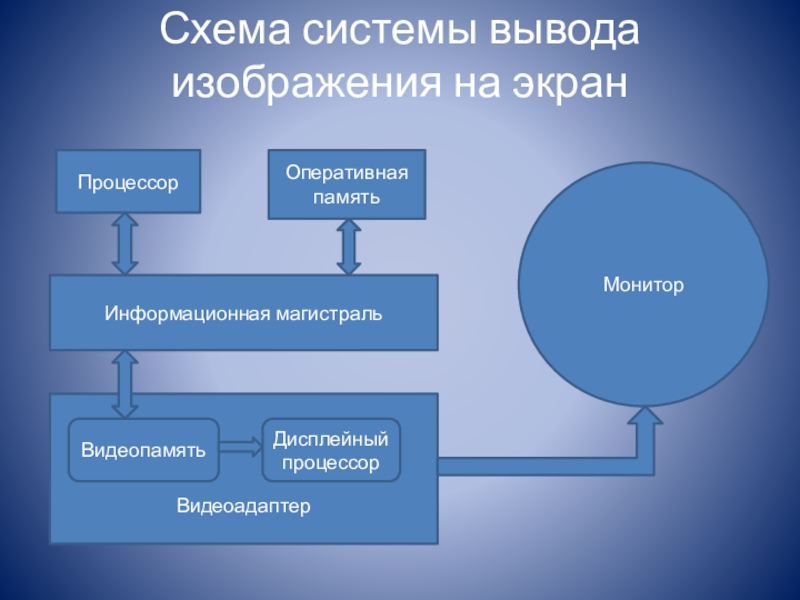

состоит из двух частей: видеопамяти и дисплейного процессора.
Видеопамять предназначена для хранения видеоинформации — двоичного кода изображения, выводимого на экран.

размер составляет несколько мегабайтов.
Дисплейный процессор — вторая составляющая видеоадаптера.

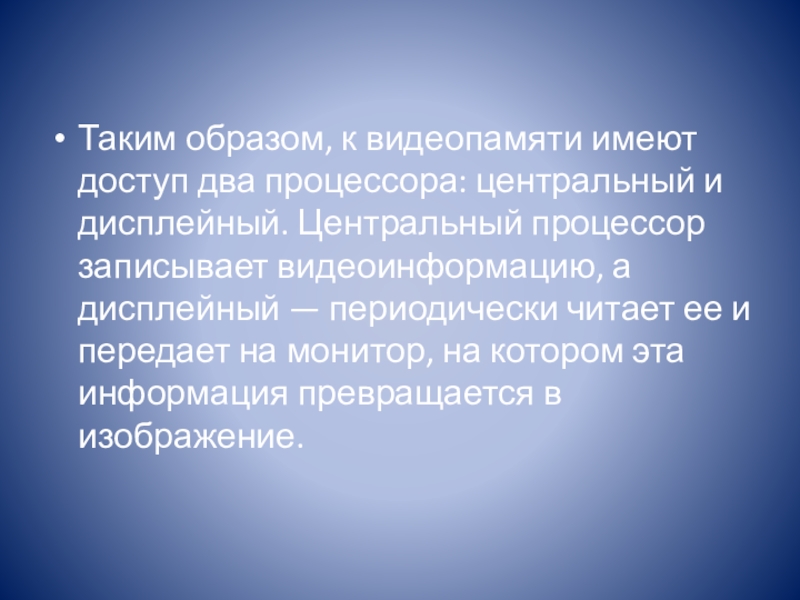

Центральный процессор записывает видеоинформацию, а дисплейный — периодически читает ее и передает на монитор, на котором эта информация превращается в изображение.

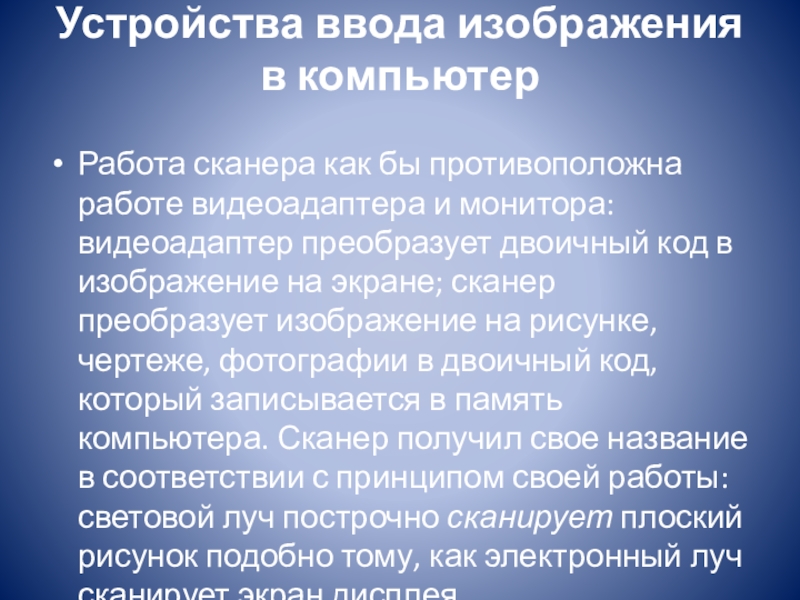

и монитора: видеоадаптер преобразует двоичный код в изображение на экране; сканер преобразует изображение на рисунке, чертеже, фотографии в двоичный код, который записывается в память компьютера. Сканер получил свое название в соответствии с принципом своей работы: световой луч построчно сканирует плоский рисунок подобно тому, как электронный луч сканирует экран дисплея.

бумаги.
Изображение в компьютер может вводиться с цифрового фотоаппарата и с цифровой видеокамеры. Фотографии и видеофильмы в этих устройствах сохраняются в виде двоичного кода на магнитных дисках. Затем, используя кабельное соединение, их можно переписать на компьютерный диск.

пикселей на экране.
Для кодирования
двух цветов достаточно 1 бита на пиксель; четырех цветов — 2 битов;
восьми цветов — 3 битов;
шестнадцати цветов — 4 битов и т. д.

в
связаны между собой формулой: К = 2в
Из трех базовых цветов можно получить 8 различных цветов. Большее число цветов получается путем управления интенсивностью базовых цветов.

цветов.

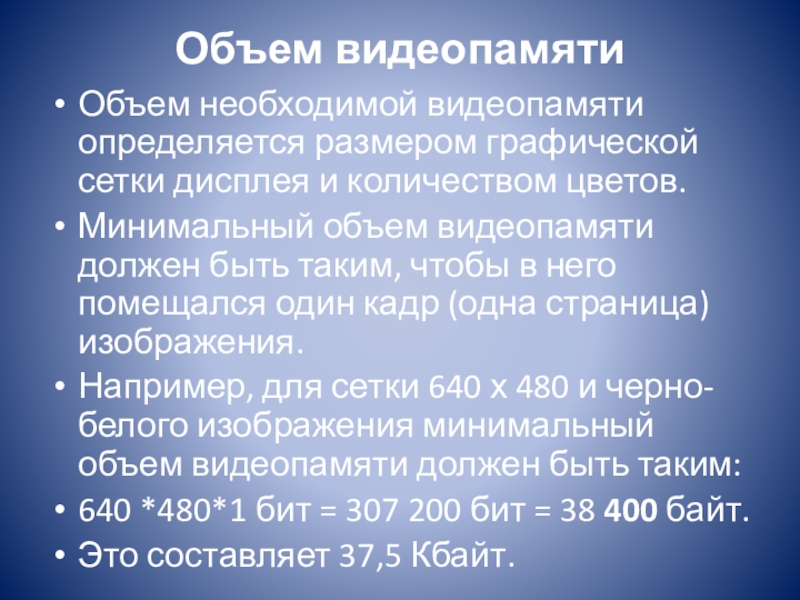

Минимальный объем видеопамяти должен быть таким, чтобы в него помещался один кадр (одна страница) изображения.
Например, для сетки 640 х 480 и черно-белого изображения минимальный объем видеопамяти должен быть таким:
640 *480*1 бит = 307 200 бит = 38 400 байт.
Это составляет 37,5 Кбайт.

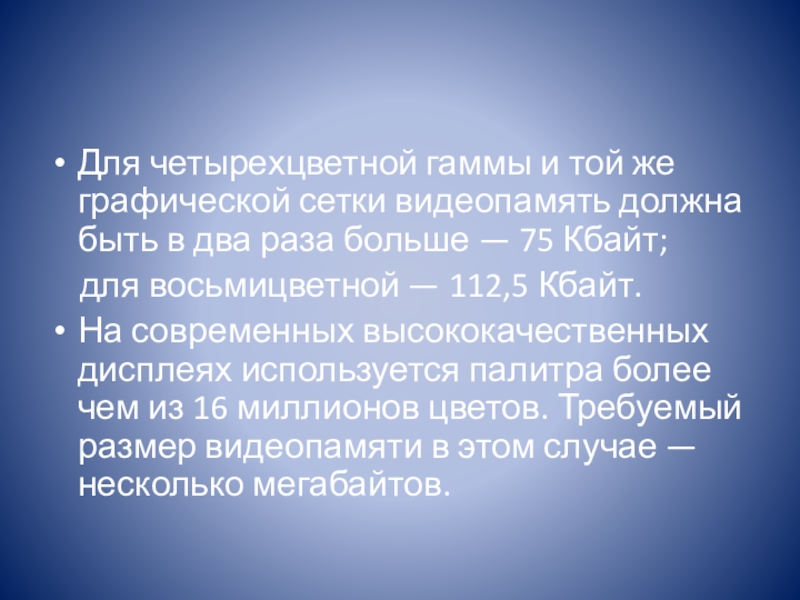

в два раза больше — 75 Кбайт;
для восьмицветной — 112,5 Кбайт.
На современных высококачественных дисплеях используется палитра более чем из 16 миллионов цветов. Требуемый размер видеопамяти в этом случае — несколько мегабайтов.
