Слайд 1Построение простейших объектов-примитивов в AutoCAD. Построение отрезков.

Построение простейших объектов-примитивов в AutoCAD. Построение отрезков.

Слайд 2Построение отрезков
Построение отрезков выполняется точным указанием их конечных точек.
Указать конечную

точку можно 2 способами:
щелчком мыши в необходимом месте
указать точные координаты.

На вкладке «Главная» в окне «Рисование» необходимо выбрать инструмент «Отрезок».

При этом изменилась командная строка программы (появился запрос указать первую точку).
Построение отрезковПостроение отрезков выполняется точным указанием их конечных точек. Указать конечную точку можно 2 способами:щелчком мыши в

Слайд 3Задание координат с клавиатуры

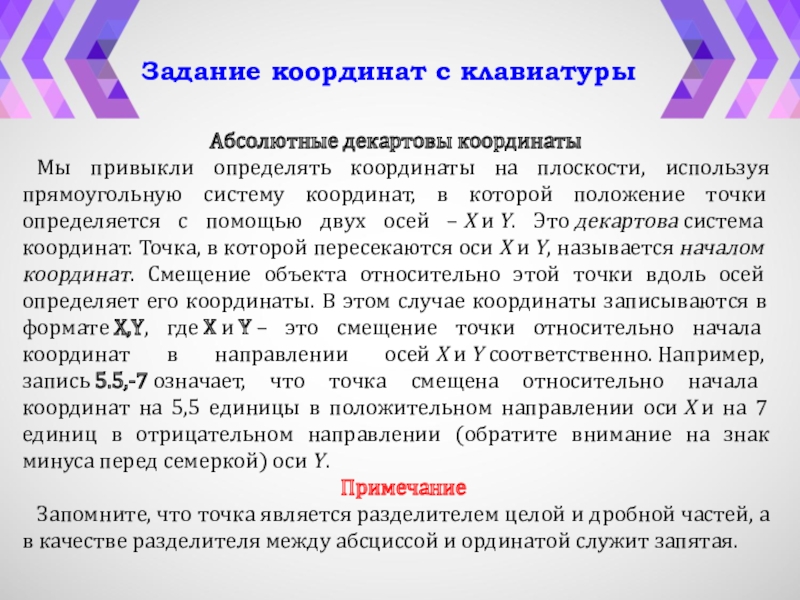

Абсолютные декартовы координаты
   Мы привыкли определять координаты на плоскости,

используя прямоугольную систему координат, в которой положение точки определяется с помощью двух осей – X и Y. Это декартова система координат. Точка, в которой пересекаются оси X и Y, называется началом координат. Смещение объекта относительно этой точки вдоль осей определяет его координаты. В этом случае координаты записываются в формате X,Y, где X и Y – это смещение точки относительно начала координат в направлении осей X и Y соответственно. Например, запись 5.5,-7 означает, что точка смещена относительно начала координат на 5,5 единицы в положительном направлении оси X и на 7 единиц в отрицательном направлении (обратите внимание на знак минуса перед семеркой) оси Y.
   Примечание
   Запомните, что точка является разделителем целой и дробной частей, а в качестве разделителя между абсциссой и ординатой служит запятая.
Задание координат с клавиатурыАбсолютные декартовы координаты   Мы привыкли определять координаты на плоскости, используя прямоугольную систему координат, в которой

Слайд 4Задание координат с клавиатуры
Ввод расстояний
   Положение точки можно определить комбинированным способом: используя

как клавиатуру, так и мышь. Чтобы указать положение очередной точки с помощью этого метода, переместите мышь в нужном направлении, а затем введите с клавиатуры расстояние от предыдущей до новой точки и нажмите клавишу Enter. Данный способ удобно совмещать с использованием ортогонального режима или полярной привязки.
Задание координат с клавиатурыВвод расстояний   Положение точки можно определить комбинированным способом: используя как клавиатуру, так и мышь. Чтобы

Слайд 5Задание координат с клавиатуры
Относительные декартовы координаты
   Чтобы задавать расположение точек предыдущим методом,

необходимо знать координаты каждой указываемой точки. Но чаще всего априори такие данные неизвестны – обычно инженер располагает только данными о размерах объекта. В этом случае можно воспользоваться более продуктивным методом указания расположения точек: задавать координаты относительно предыдущей указанной точки, а не относительно начала координат. Форма записи в этом случае следующая: @X,Y. Например, запись @3,5 означает, что новая точка будет расположена со смещением относительно предыдущей заданной точки на 3 единицы вдоль положительного направления оси X и на 5 единиц вдоль положительного направления оси Y. На тот факт, что используются относительные координаты, указывает символ @ в начале записи.
   Чтобы понять суть относительных координат, представьте, что началом координат временно становится предыдущая точка, и относительно ее уже задается расположение новой точки.
Задание координат с клавиатурыОтносительные декартовы координаты   Чтобы задавать расположение точек предыдущим методом, необходимо знать координаты каждой указываемой точки.

Слайд 6Задание координат с клавиатуры

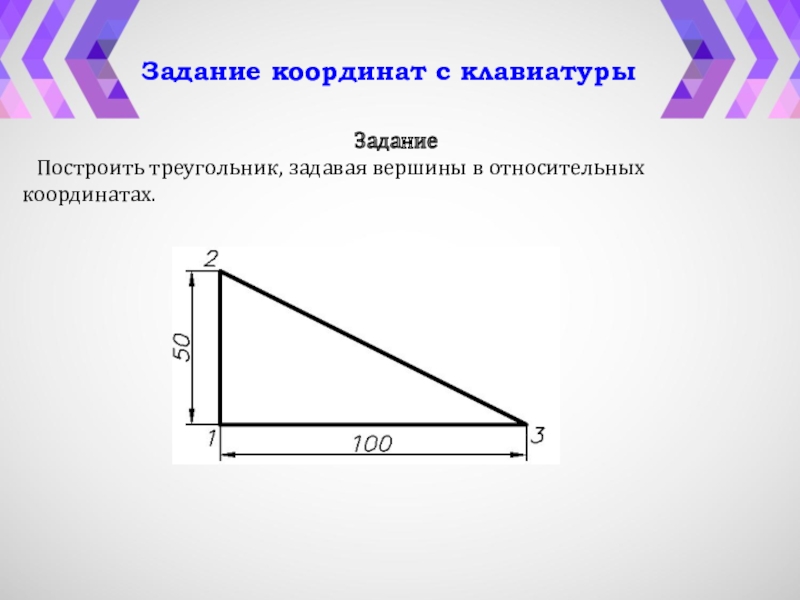

Задание
   Построить треугольник, задавая вершины в относительных
координатах.

Задание координат с клавиатурыЗадание   Построить треугольник, задавая вершины в относительныхкоординатах.

Слайд 7Задание координат с клавиатуры
Задание
   Построить треугольник, задавая вершины в относительных
координатах.
Команда:
Отрезок
Первая точка:


50,120
Следующая точка или [Отменить]: @0,50
Следующая точка или [Отменить]: @100,-50
Следующая точка или [Замкнуть/ Отменить]:
З
Задание координат с клавиатурыЗадание   Построить треугольник, задавая вершины в относительныхкоординатах.Команда:Отрезок Первая точка: 50,120Следующая точка или [Отменить]: @0,50Следующая точка

Слайд 8Задание координат с клавиатуры

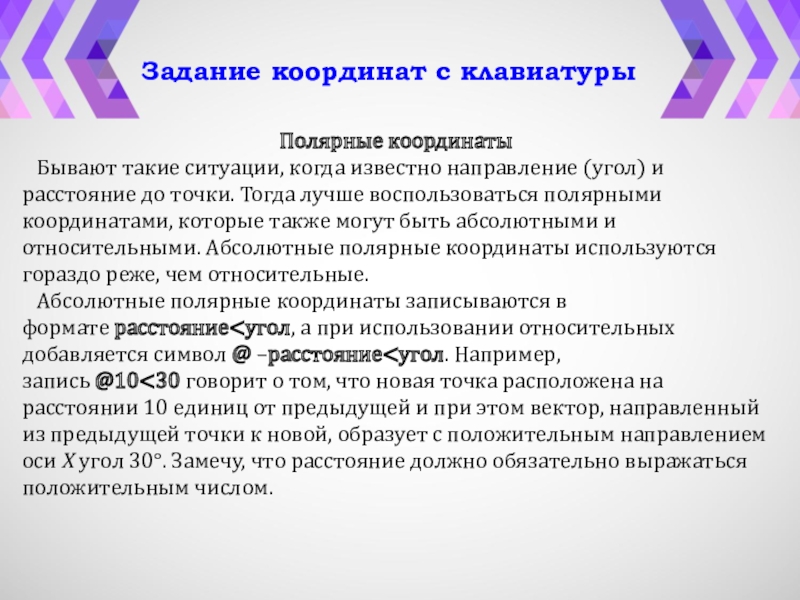

Полярные координаты
   Бывают такие ситуации, когда известно направление (угол)

и расстояние до точки. Тогда лучше воспользоваться полярными координатами, которые также могут быть абсолютными и относительными. Абсолютные полярные координаты используются гораздо реже, чем относительные.
   Абсолютные полярные координаты записываются в формате расстояние<угол, а при использовании относительных добавляется символ @ –расстояние<угол. Например, запись @10<30 говорит о том, что новая точка расположена на расстоянии 10 единиц от предыдущей и при этом вектор, направленный из предыдущей точки к новой, образует с положительным направлением оси X угол 30°. Замечу, что расстояние должно обязательно выражаться положительным числом.
Задание координат с клавиатурыПолярные координаты   Бывают такие ситуации, когда известно направление (угол) и расстояние до точки. Тогда лучше

Слайд 9Задание координат с клавиатуры

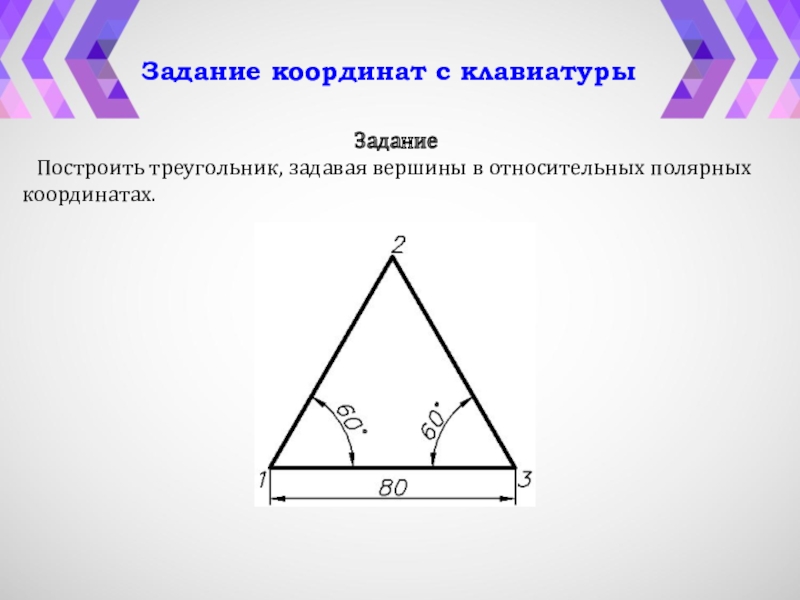

Задание
   Построить треугольник, задавая вершины в относительных полярных
координатах.

Задание координат с клавиатурыЗадание   Построить треугольник, задавая вершины в относительных полярныхкоординатах.

Слайд 10Задание координат с клавиатуры

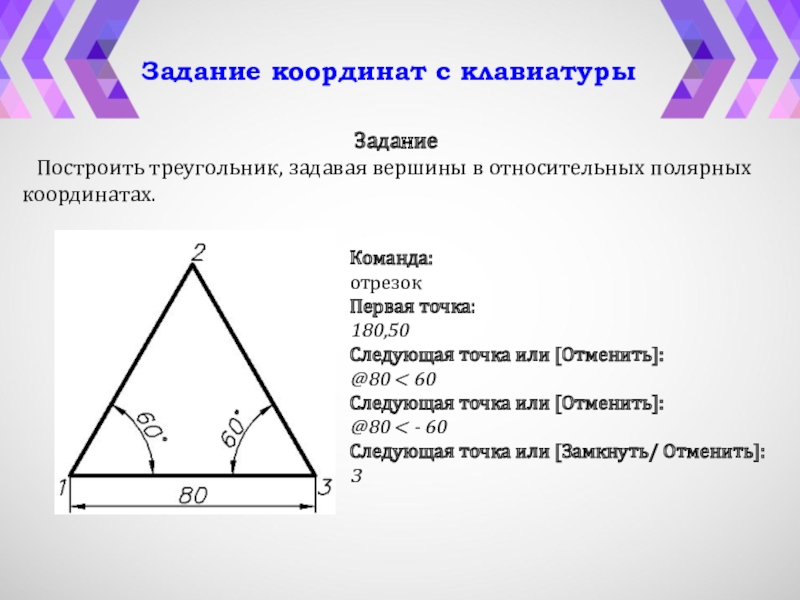

Задание
   Построить треугольник, задавая вершины в относительных полярных
координатах.
Команда:
отрезок
Первая

точка:
180,50
Следующая точка или [Отменить]:
@80 < 60
Следующая точка или [Отменить]:
@80 < - 60
Следующая точка или [Замкнуть/ Отменить]: З
Задание координат с клавиатурыЗадание   Построить треугольник, задавая вершины в относительных полярныхкоординатах.Команда:отрезок Первая точка: 180,50Следующая точка или [Отменить]: @80

Слайд 11Задание координат с клавиатуры

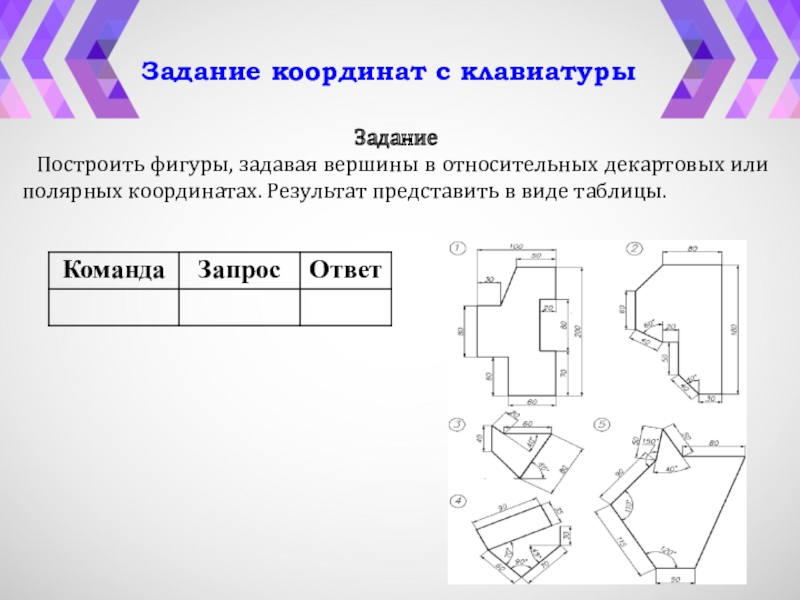

Задание
   Построить фигуры, задавая вершины в относительных декартовых или

полярных координатах. Результат представить в виде таблицы.
Задание координат с клавиатурыЗадание   Построить фигуры, задавая вершины в относительных декартовых или полярных координатах. Результат представить в виде
