Презентация, доклад по информатике на тему Видеосистема персонального компьютера

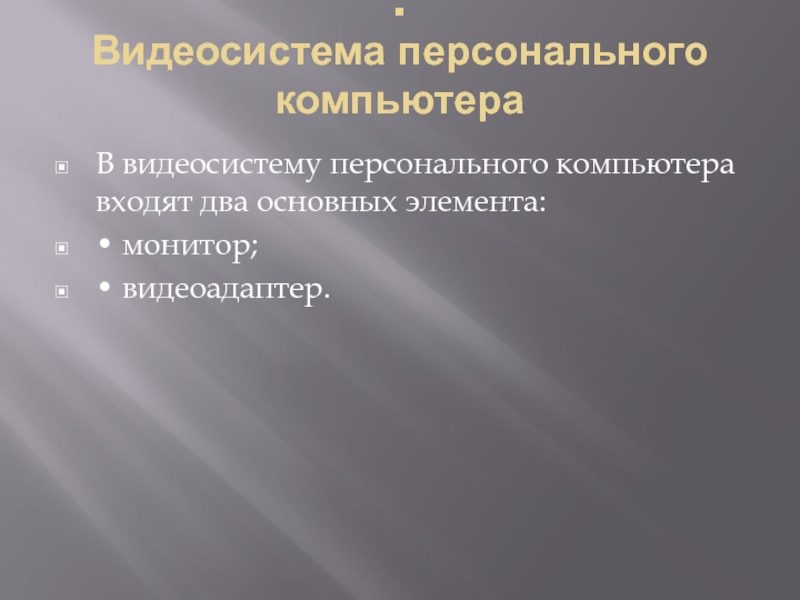

видеоадаптер.

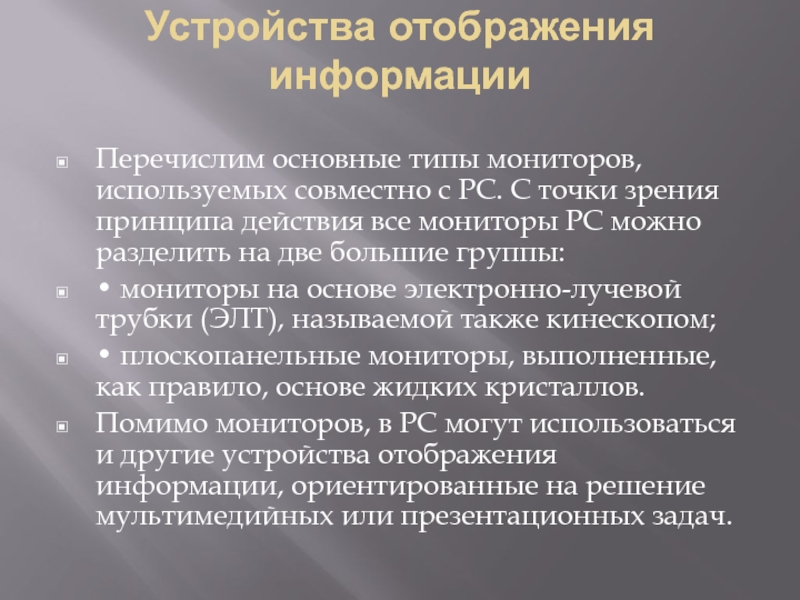

точки зрения принципа действия все мониторы PC можно разделить на две большие группы:
• мониторы на основе электронно-лучевой трубки (ЭЛТ), называемой также кинескопом;
• плоскопанельные мониторы, выполненные, как правило, основе жидких кристаллов.
Помимо мониторов, в PC могут использоваться и другие устройства отображения информации, ориентированные на решение мультимедийных или презентационных задач.

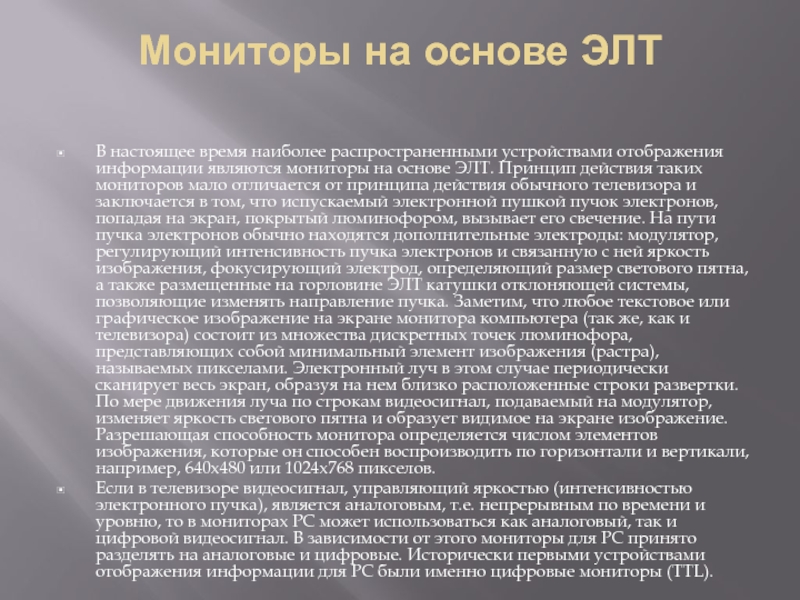

являются мониторы на основе ЭЛТ. Принцип действия таких мониторов мало отличается от принципа действия обычного телевизора и заключается в том, что испускаемый электронной пушкой пучок электронов, попадая на экран, покрытый люминофором, вызывает его свечение. На пути пучка электронов обычно находятся дополнительные электроды: модулятор, регулирующий интенсивность пучка электронов и связанную с ней яркость изображения, фокусирующий электрод, определяющий размер светового пятна, а также размещенные на горловине ЭЛТ катушки отклоняющей системы, позволяющие изменять направление пучка. Заметим, что любое текстовое или графическое изображение на экране монитора компьютера (так же, как и телевизора) состоит из множества дискретных точек люминофора, представляющих собой минимальный элемент изображения (растра), называемых пикселами. Электронный луч в этом случае периодически сканирует весь экран, образуя на нем близко расположенные строки развертки. По мере движения луча по строкам видеосигнал, подаваемый на модулятор, изменяет яркость светового пятна и образует видимое на экране изображение. Разрешающая способность монитора определяется числом элементов изображения, которые он способен воспроизводить по горизонтали и вертикали, например, 640x480 или 1024x768 пикселов.
Если в телевизоре видеосигнал, управляющий яркостью (интенсивностью электронного пучка), является аналоговым, т.е. непрерывным по времени и уровню, то в мониторах PC может использоваться как аналоговый, так и цифровой видеосигнал. В зависимости от этого мониторы для PC принято разделять на аналоговые и цифровые. Исторически первыми устройствами отображения информации для PC были именно цифровые мониторы (TTL).

видеокартами стандарта VGA и выше. Они способны поддерживать разрешение 640x480 пикселов и более высокое.
Главная причина перехода к аналоговому видеосигналу состоит в ограниченности палитры цифрового монитора. При использовании двоичных видеосигналов расширение палитры возможно только за счет увеличения количества цветов, однако это тупиковый путь: если количество проводов в кабеле еще можно увеличить, то количество управляющих электродов (модуляторов) электронной пушки увеличить нельзя. Если, к примеру, задаться целью получить режим True Color (24 бит/пиксел) на цифровом мониторе, то придется сконструировать ЭЛТ с тремя электронными пушками, каждая из которых должна иметь 8 (!) модуляторов. Совершенно очевидно, что это нереально.
В результате разработчики стали использовать не цифровой (двоичный), а аналоговый видеосигнал, который может принимать любое значение в диапазоне от 0 до 0,7 В. Поскольку этих значений бесконечно много, палитра аналогового монитора не ограничена. Другое дело, что видеоадаптер может обеспечить только конечное количество градаций уровня видеосигнала, что в итоге ограничивает палитру всей видеосистемы в целом.
Аналоговые мониторы так же, как и цифровые, бывают цветными и монохромными, при этом цветной монитор может работать в монохромном режиме. Максимальное количество градаций серого, которое может отображать видеосистема с монохромным монитором, определяется видеоадаптером (точнее, разрядностью его цифроаналогового преобразователя и объемом видеопамяти). При использовании стандартного видеоадаптера VGA можно получить 64 оттенка серого, при использовании более современных адаптеров SVGA - 256.
Видеосигнал на аналоговый монитор подается через 15-контактный трехрядный D-образный разъем.

или строкам; измеряется в килогерцах) и кадровой (сигнал синхронизации по вертикали, или кадрам; измеряет в герцах). В различных режимах и соответственно при различных разрешениях частоты этих сигналов могут различаться.
Все современные мониторы в первом приближении можно разделить на три большие группы:
• с фиксированной частотой;
• с несколькими фиксированными частотами;
• многочастотные (их также называют мультичастотными).
Мониторы с фиксированной частотой воспринимают синхросигналы какой-либо одной частоты, например, для кадровой развертки - 60 Гц, для строчной - 31,5 кГц. Мониторы с несколькими фиксированными частотами менее критичны к значениям частот синхроимпульсов и могут работать с набором из двух или более сочетаний частот кадровых и строчных синхроимпульсов. Мультичастотные мониторы, называемые иногда Multisync (по названию мониторов, выпускаемых фирмой NEC), обладают способностью настраиваться на произвольные значения частот синхросигналов из некоторого заданного диапазона, например 30-64 кГц для строчной и 50-100 Гц для кадровой развертки.
Термин «мультисинхронизация» можно встретить и при упоминании мониторов других изготовителей. Нередко их также называют многочастотными мониторами.
