Презентация, доклад по информатике на тему Технические средства компьютерной графики (8 класс)

1963 году американский учёный Айвен Сазерленд создал программно-аппаратный комплекс Sketchpad, который позволял рисовать точки, линии и окружности на трубке цифровым пером.
Середина 1960-х гг. Т. Мофетта и Н. Тейлора фирма Itek цифровая электронная чертёжная машина
1964 году General Motors и IBM система автоматизированного проектирования DAC-1
1968 году группой под руководством
Н. Н. Константинова была создана компьютерная математическая модель движения кошки. БЭСМ-4, мультфильм «Кошечка» алфавитно-цифровой принтер
Существенный прогресс компьютерная графика испытала с появлением возможности запоминать изображения и выводить их на компьютерном дисплее, электронно-лучевой трубке

для компьютерной графики трудно переоценить. Прогресс ИКТ вызвал прогресс соответствующего оборудования. Ещё совсем недавно никто не знал о том, что такое «принтер». Теперь же многие люди просто не представляют себе жизнь без этого изобретения.

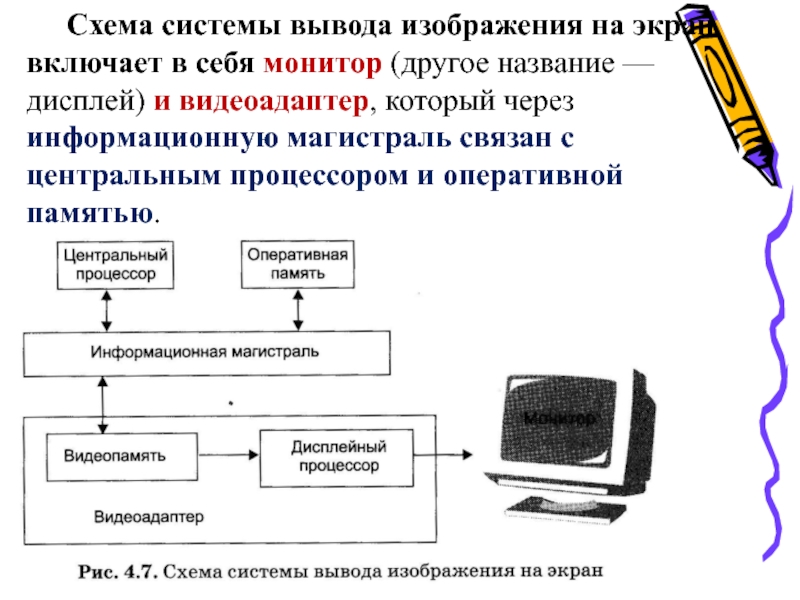

название — дисплей) и видеоадаптер, который через информационную магистраль связан с центральным процессором и оперативной памятью.

рисунок составлялся из разноцветных точек, наносимых кистью на холст.

Подобный принцип используется и в компьютерах. Точки на экране компьютера выстроены в ровные ряды.
Совокупность точечных строк образует
графическую сетку, или растр.

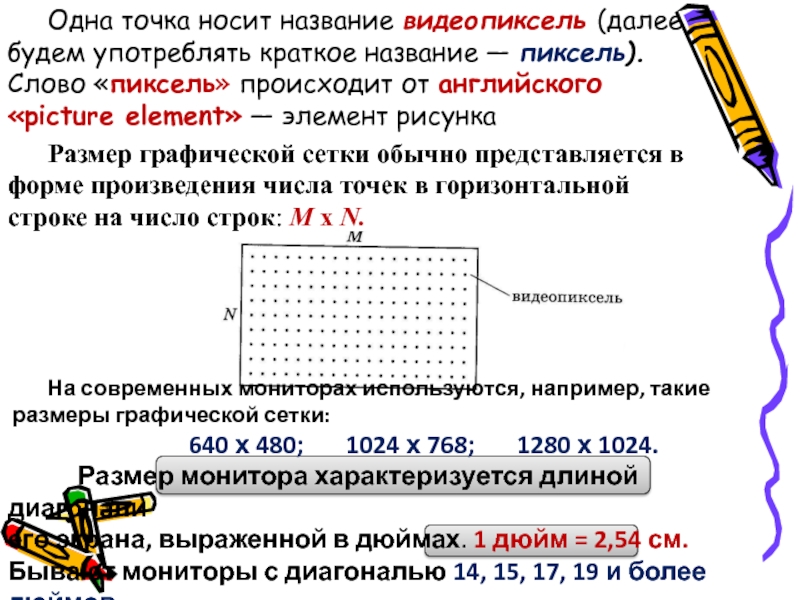

пиксель). Слово «пиксель» происходит от английского «picture element» — элемент рисунка

Размер графической сетки обычно представляется в форме произведения числа точек в горизонтальной строке на число строк: М х N.

На современных мониторах используются, например, такие
размеры графической сетки:
640 х 480; 1024 х 768; 1280 х 1024.
Размер монитора характеризуется длиной диагонали
его экрана, выраженной в дюймах. 1 дюйм = 2,54 см. Бывают мониторы с диагональю 14, 15, 17, 19 и более дюймов.

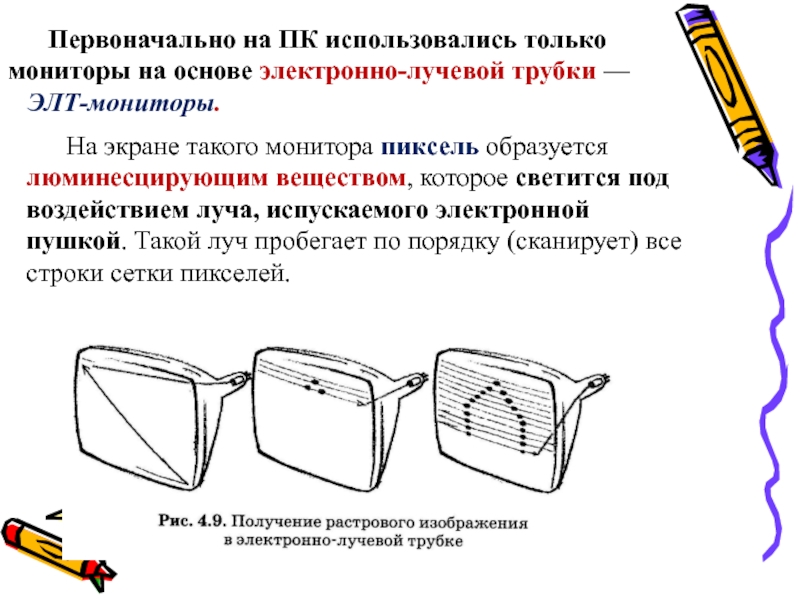

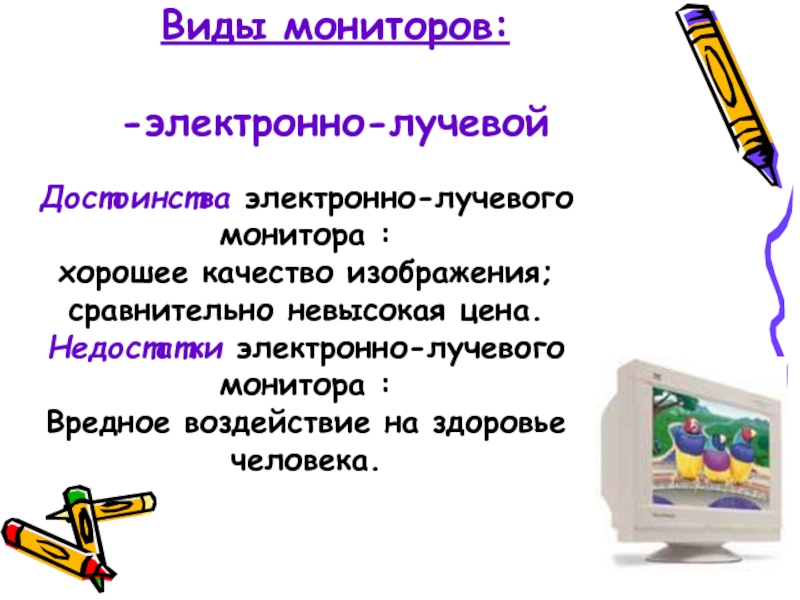

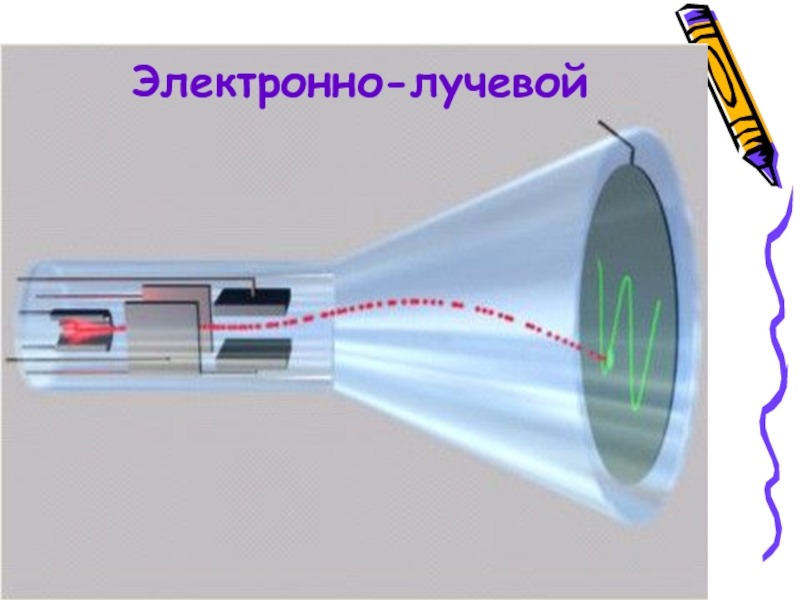

ЭЛТ-мониторы.

На экране такого монитора пиксель образуется люминесцирующим веществом, которое светится под воздействием луча, испускаемого электронной пушкой. Такой луч пробегает по порядку (сканирует) все строки сетки пикселей.

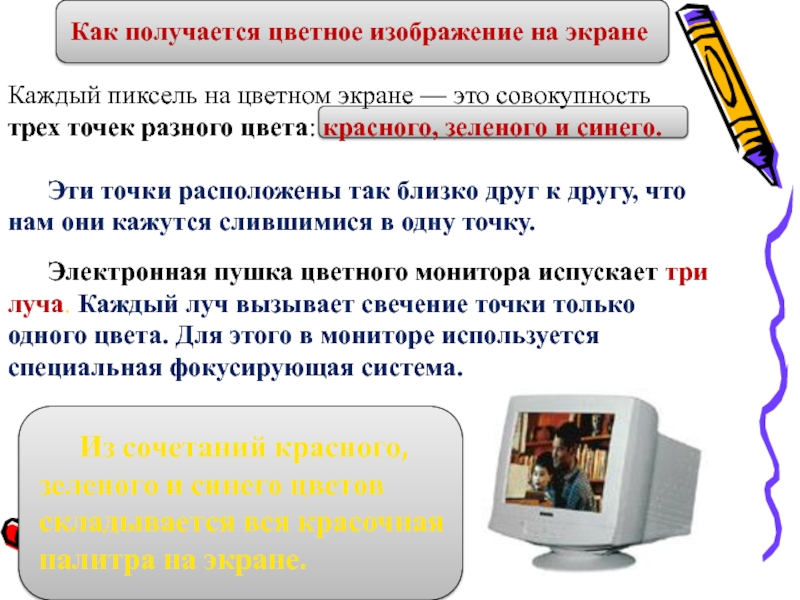

это совокупность трех точек разного цвета: красного, зеленого и синего.

Эти точки расположены так близко друг к другу, что нам они кажутся слившимися в одну точку.

Электронная пушка цветного монитора испускает три луча. Каждый луч вызывает свечение точки только одного цвета. Для этого в мониторе используется специальная фокусирующая система.

Из сочетаний красного, зеленого и синего цветов складывается вся красочная палитра на экране.

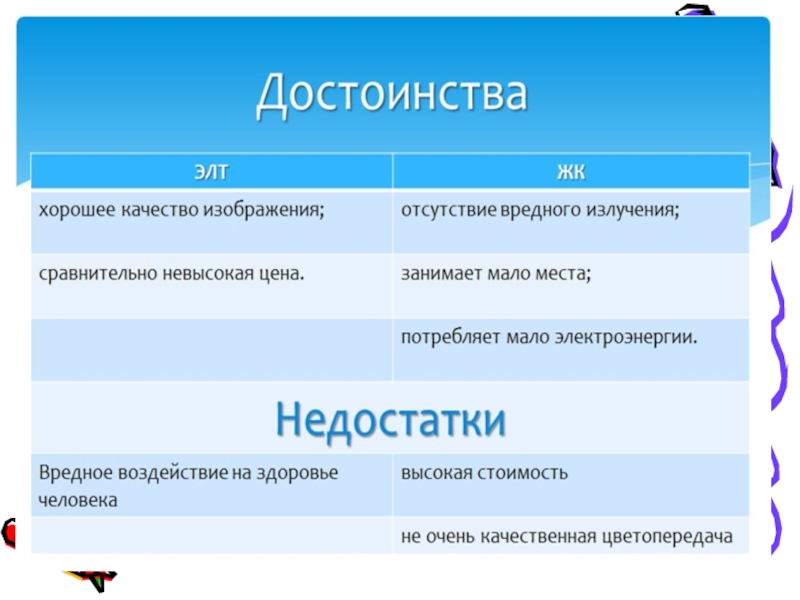

Недостатки электронно-лучевого монитора :
Вредное воздействие на здоровье человека.

электроэнергии.
Недостатки
высокая стоимость;
не очень качественная цветопередача.

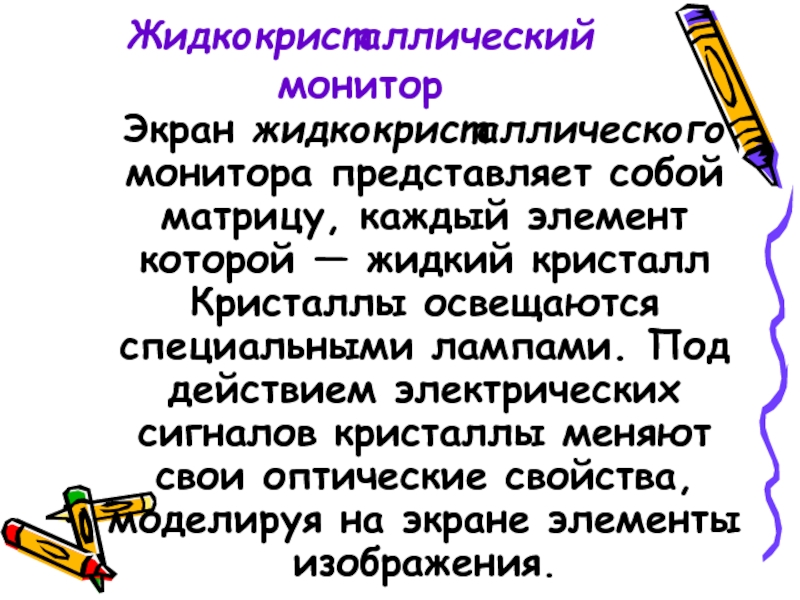

кристалл Кристаллы освещаются специальными лампами. Под действием электрических сигналов кристаллы меняют свои оптические свойства, моделируя на экране элементы изображения.

частей: видеопамяти и дисплейного процессора.

Видеопамять предназначена для хранения видеоинформации — двоичного кода изображения, выводимого на экран.
В видеопамяти содержится информация о состоянии каждого пикселя экрана.

Видеопамять — это электронное энергозависимое запоминающее устройство.
На современных компьютерах ее размер составляет десятки мегабайтов.

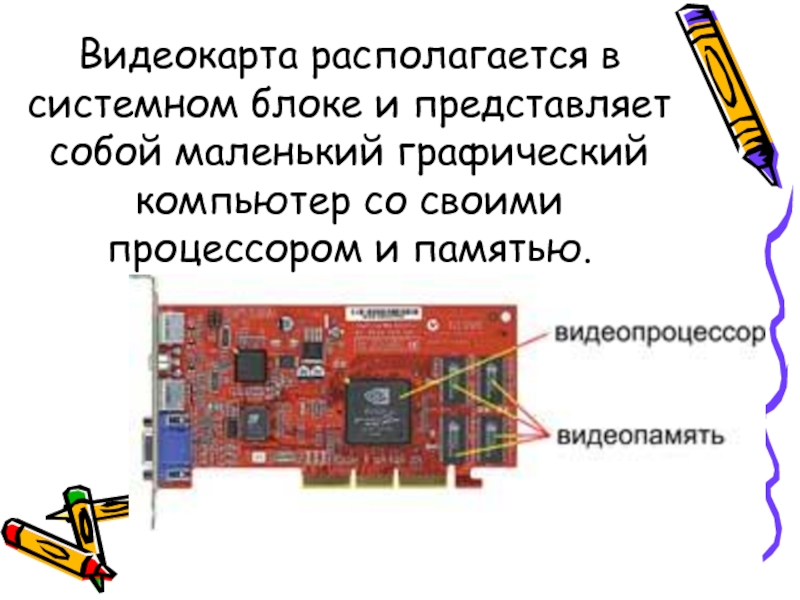

со своими процессором и памятью.

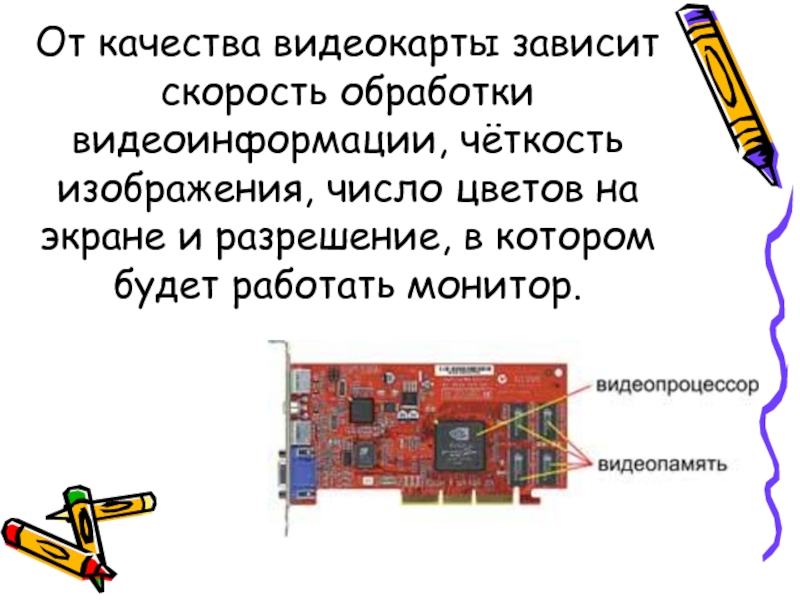

на экране и разрешение, в котором будет работать монитор.

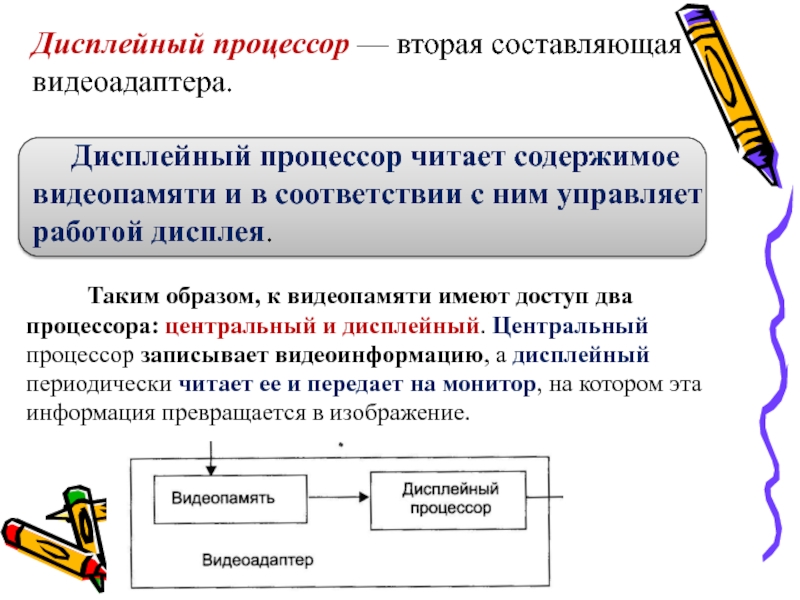

Дисплейный процессор читает содержимое видеопамяти и в соответствии с ним управляет работой дисплея.

Таким образом, к видеопамяти имеют доступ два процессора: центральный и дисплейный. Центральный процессор записывает видеоинформацию, а дисплейный периодически читает ее и передает на монитор, на котором эта информация превращается в изображение.

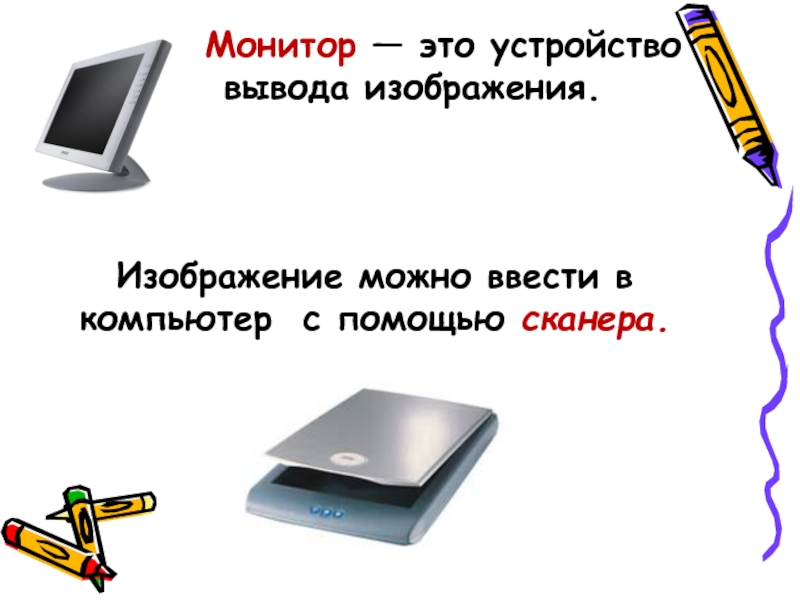

Изображение можно ввести в компьютер с помощью сканера.

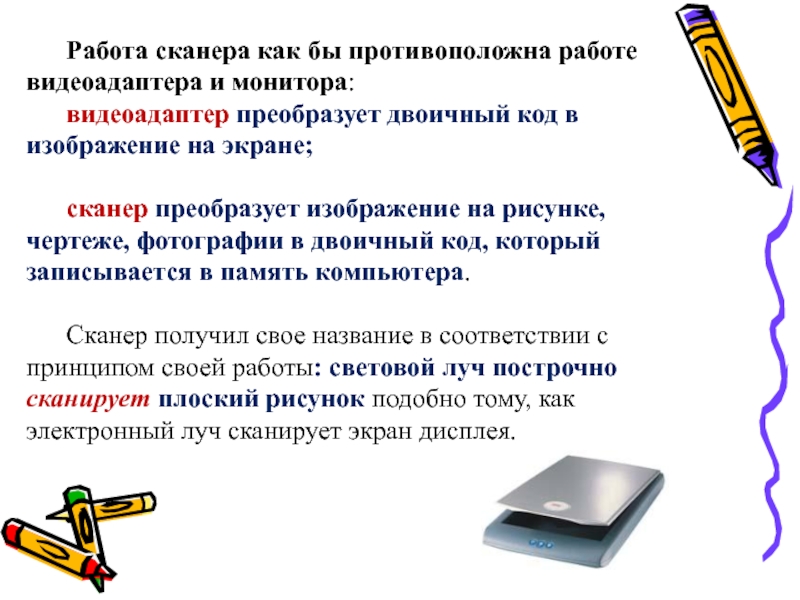

двоичный код в изображение на экране;

сканер преобразует изображение на рисунке, чертеже, фотографии в двоичный код, который записывается в память компьютера.

Сканер получил свое название в соответствии с принципом своей работы: световой луч построчно сканирует плоский рисунок подобно тому, как электронный луч сканирует экран дисплея.

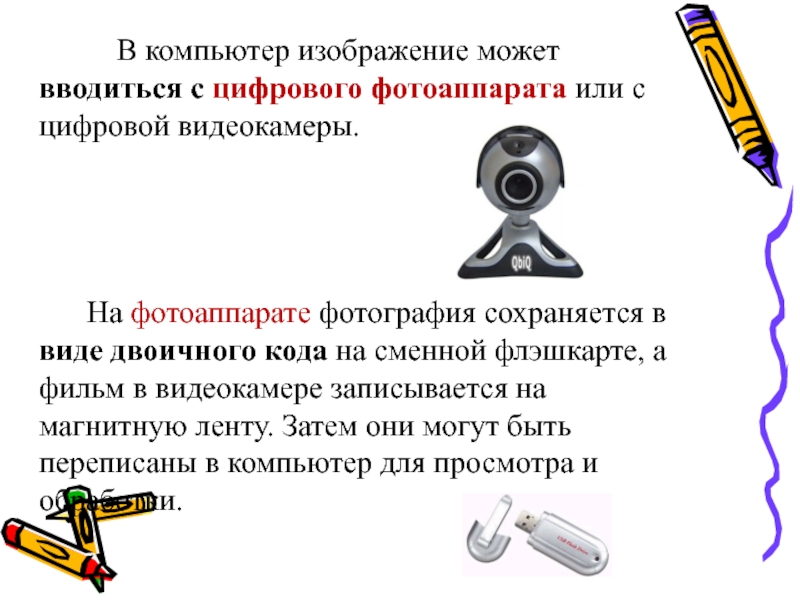

цифрового фотоаппарата или с цифровой видеокамеры.




На фотоаппарате фотография сохраняется в виде двоичного кода на сменной флэшкарте, а фильм в видеокамере записывается на магнитную ленту. Затем они могут быть переписаны в компьютер для просмотра и обработки.

чем преимущества ЖК-монитора по сравнению с ЭЛТ-монитором?
4. Из каких трех цветов получаются все остальные краски на цветном дисплее?
5. Какие устройства входят в состав видеоадаптера?
6. Для чего нужна видеопамять?
7. Что такое дисплейный процессор? Какую работу он выполняет?
8. Какие устройства используются для ввода изображения в компьютер?
