Презентация, доклад по информатике на тему Магистрально-модульный принцип построения ПК

Презентация на тему Презентация по информатике на тему Магистрально-модульный принцип построения ПК, предмет презентации: Информатика. Этот материал в формате pptx (PowerPoint) содержит 33 слайдов, для просмотра воспользуйтесь проигрывателем. Презентацию на заданную тему можно скачать внизу страницы, поделившись ссылкой в социальных сетях! Презентации взяты из открытого доступа или загружены их авторами, администрация сайта не отвечает за достоверность информации в них, все права принадлежат авторам презентаций и могут быть удалены по их требованию.

Слайды и текст этой презентации

Слайд 1
Учебное пособие по теме: «Магистрально-модульный принцип построения компьютера. Внутренняя архитектура компьютера».
Текст слайда:

Учебное пособие по теме: «Магистрально-модульный принцип построения компьютера. Внутренняя архитектура компьютера».


Слайд 2

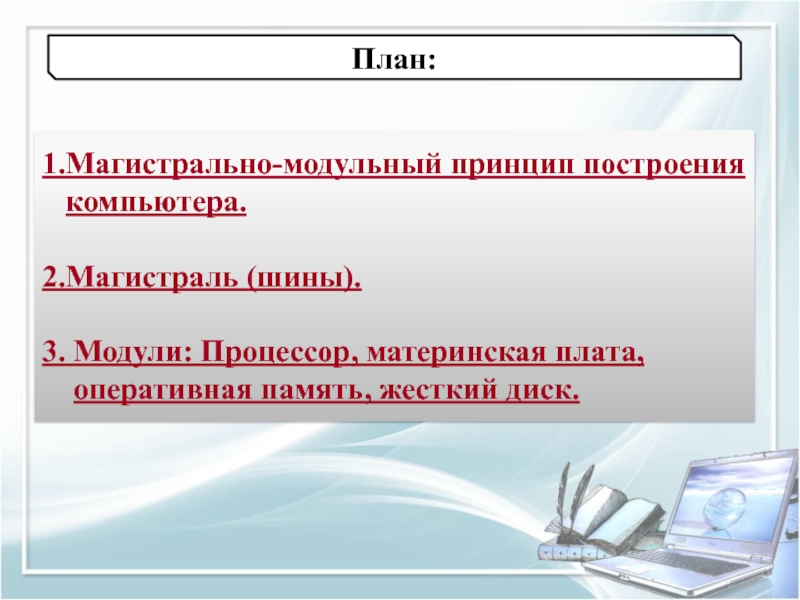

План:1.Магистрально-модульный принцип построения компьютера.2.Магистраль (шины).3. Модули: Процессор, материнская плата, оперативная память, жесткий диск.
Текст слайда:

План:

1.Магистрально-модульный принцип построения компьютера.

2.Магистраль (шины).

3. Модули: Процессор, материнская плата, оперативная память, жесткий диск.


Слайд 3
Согласно принципам фон Нейма­на, компьютер должен иметь следующие устройства:• арифметико-логическое устройство, выполняющее ариф­метические и логические операции; •
Текст слайда:

Согласно принципам фон Нейма­на, компьютер должен иметь следующие устройства:
• арифметико-логическое устройство, выполняющее ариф­метические и логические операции; • устройство управления, которое организует процесс выпол­нения программ; • запоминающее устройство, или память, для хранения про­граммы и данных; • внешнее устройство для ввода-вывода информации.

1.Магистрально-модульный принцип построения компьютера


Слайд 4

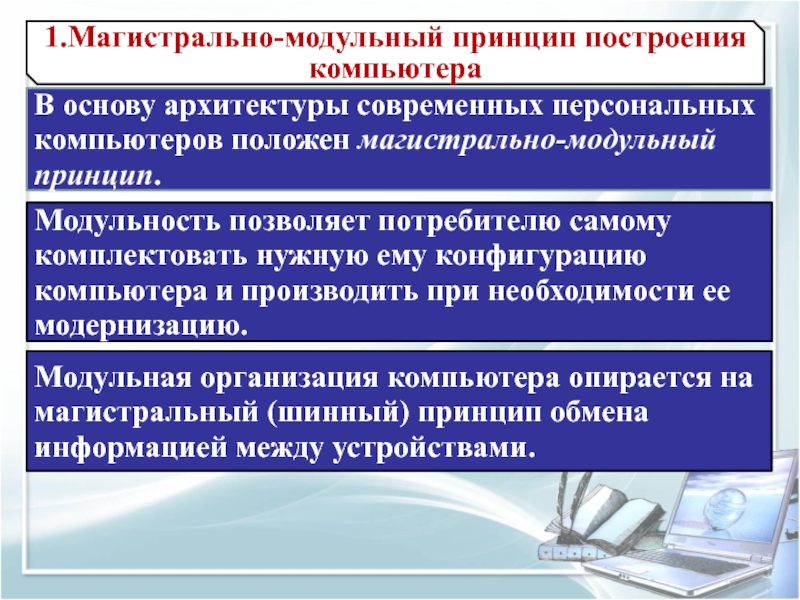

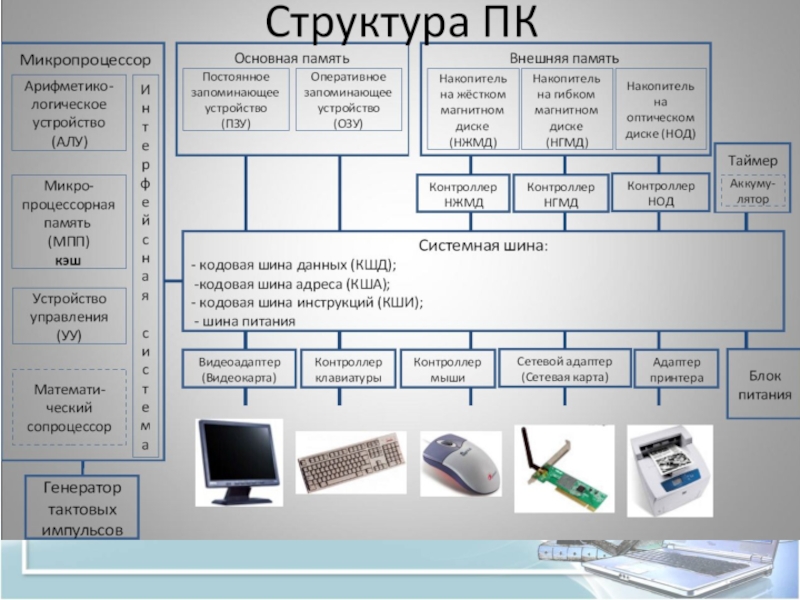

1.Магистрально-модульный принцип построения компьютераВ основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Модульность позволяет потребителю самому комплектовать
Текст слайда:

1.Магистрально-модульный принцип построения компьютера

В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип.

Модульность позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию.

Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами.


Слайд 5
Магистраль представляет собой три различные шины, по которым модули (устройства) обмениваются информацией в форме последовательностей нулей и
Текст слайда:

Магистраль представляет собой три различные шины, по которым модули (устройства) обмениваются информацией в форме последовательностей нулей и единиц, реализованных электрическими импульсами.

2. Магистраль


Слайд 7

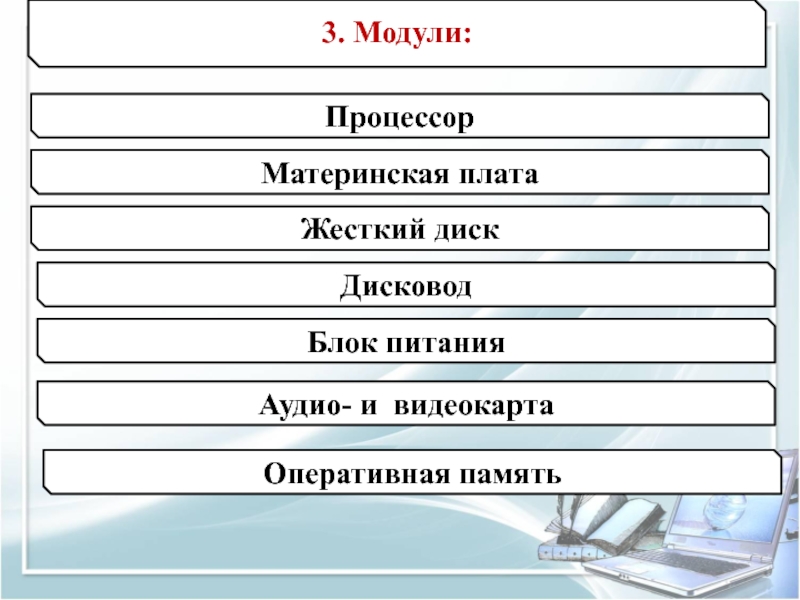

3. Модули:ПроцессорМатеринская платаЖесткий дискДисководБлок питанияАудио- и видеокартаОперативная память
Текст слайда:

3. Модули:

Процессор

Материнская плата

Жесткий диск

Дисковод

Блок питания

Аудио- и видеокарта

Оперативная память


Слайд 8

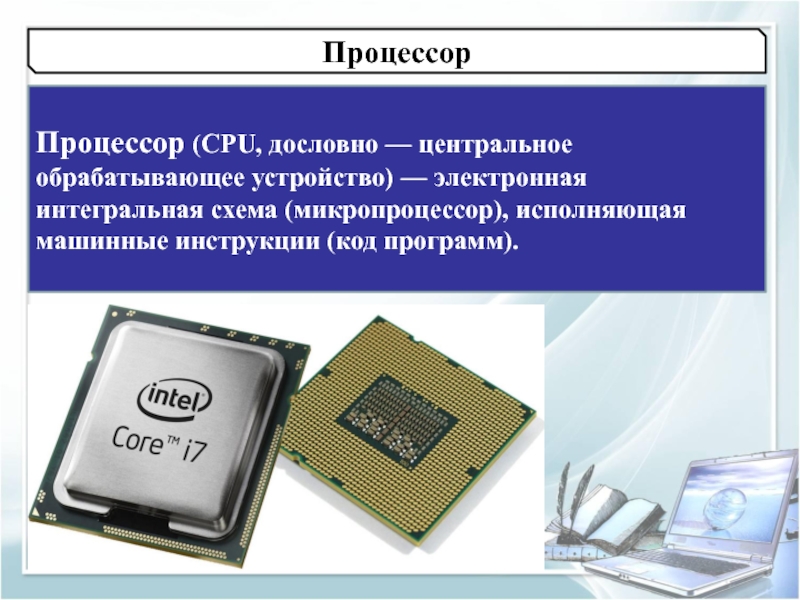

ПроцессорПроцессор (CPU, дословно — центральное обрабатывающее устройство) — электронная интегральная схема (микропроцессор), исполняющая машинные инструкции (код программ).
Текст слайда:

Процессор

Процессор (CPU, дословно — центральное обрабатывающее устройство) — электронная интегральная схема (микропроцессор), исполняющая машинные инструкции (код программ).


Слайд 9

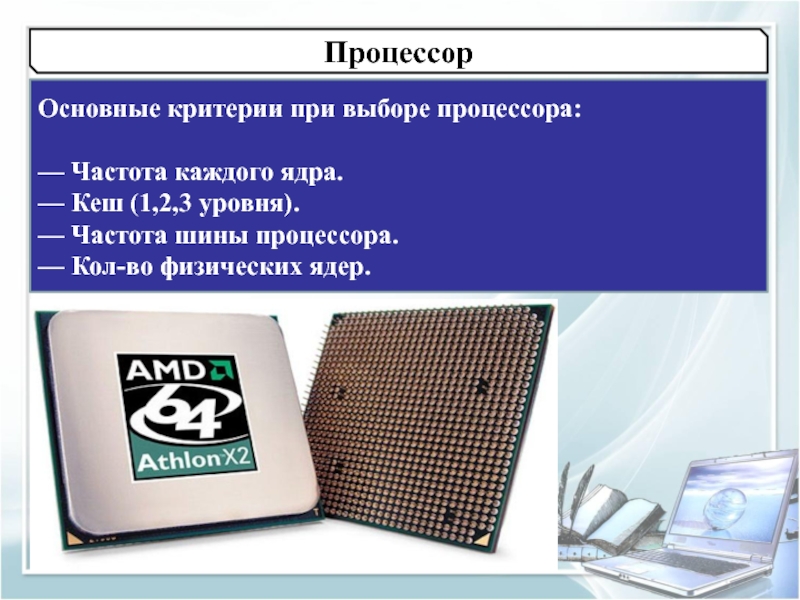

ПроцессорОсновные критерии при выборе процессора:— Частота каждого ядра.— Кеш (1,2,3 уровня).— Частота шины процессора.— Кол-во физических ядер.
Текст слайда:

Процессор


Основные критерии при выборе процессора:

— Частота каждого ядра.
— Кеш (1,2,3 уровня).
— Частота шины процессора.
— Кол-во физических ядер.


Слайд 10
ПроцессорКэш — это промежуточный буфер между ОЗУ и ЦП (Центральный процессор), в котором хранится информация с наибольшей
Текст слайда:

Процессор



Кэш — это промежуточный буфер между ОЗУ и ЦП (Центральный процессор), в котором хранится информация с наибольшей вероятностью обращения к ней в определённый момент

.


Частота шины — это тактовая частота, с которой происходит обмен данными между процессором и системной шиной компьютера.
.

Та́ктовая частота́ —количество синхронизирующих тактов, поступающих извне на вход схемы за одну секунду.

Количество ядер — это количество кристаллов, т.е. вычислительных микросхем в процессоре .


Слайд 11

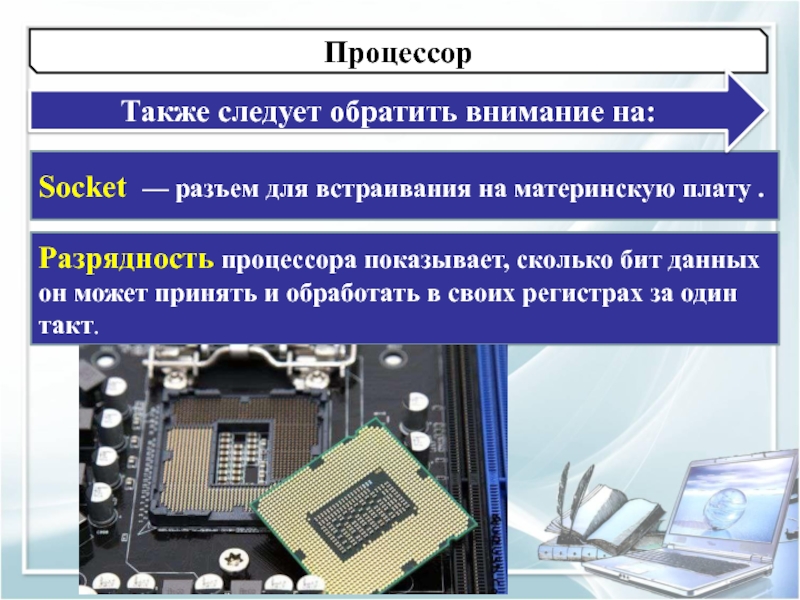

ПроцессорSocket — разъем для встраивания на материнскую плату . Разрядность процессора показывает, сколько бит данных он может
Текст слайда:

Процессор

Socket — разъем для встраивания на материнскую плату .

Разрядность процессора показывает, сколько бит данных он может принять и обработать в своих регистрах за один такт.

Также следует обратить внимание на:


Слайд 12
Материнская платаМатеринская плата  - многослойная печатная плата на которую устанавливаются основные компоненты персонального компьютера (центральный процессор,
Текст слайда:

Материнская плата

Материнская плата - многослойная печатная плата на которую устанавливаются основные компоненты персонального компьютера (центральный процессор, контроллер ОЗУ и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода).


Слайд 13
Схема устройства материнской платыСеверный мост системный контроллер  - обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ,
Текст слайда:

Схема устройства материнской платы

Северный мост системный контроллер  - обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер.

Южный мост периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительных интерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).


Слайд 14

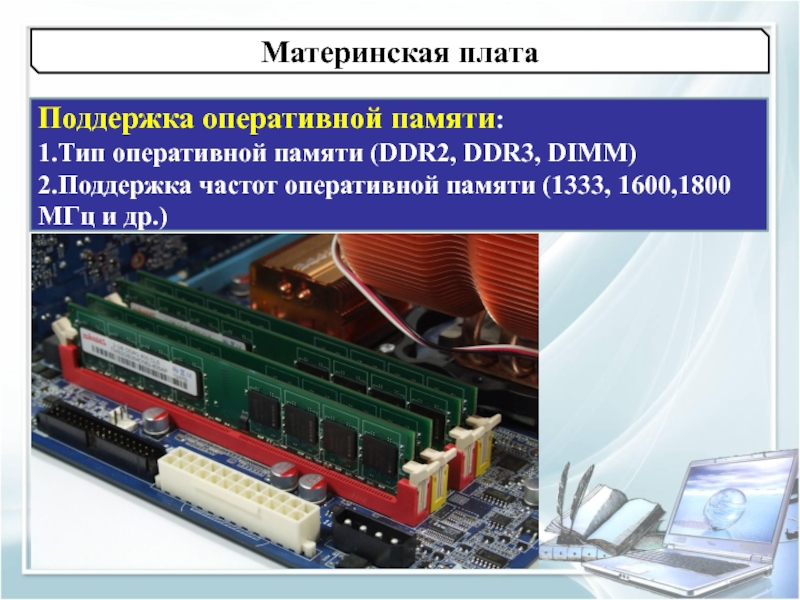

Материнская платаПоддержка оперативной памяти:1.Тип оперативной памяти (DDR2, DDR3, DIMM)2.Поддержка частот оперативной памяти (1333, 1600,1800 МГц и др.)
Текст слайда:

Материнская плата

Поддержка оперативной памяти:
1.Тип оперативной памяти (DDR2, DDR3, DIMM)
2.Поддержка частот оперативной памяти (1333, 1600,1800 МГц и др.)


Слайд 15

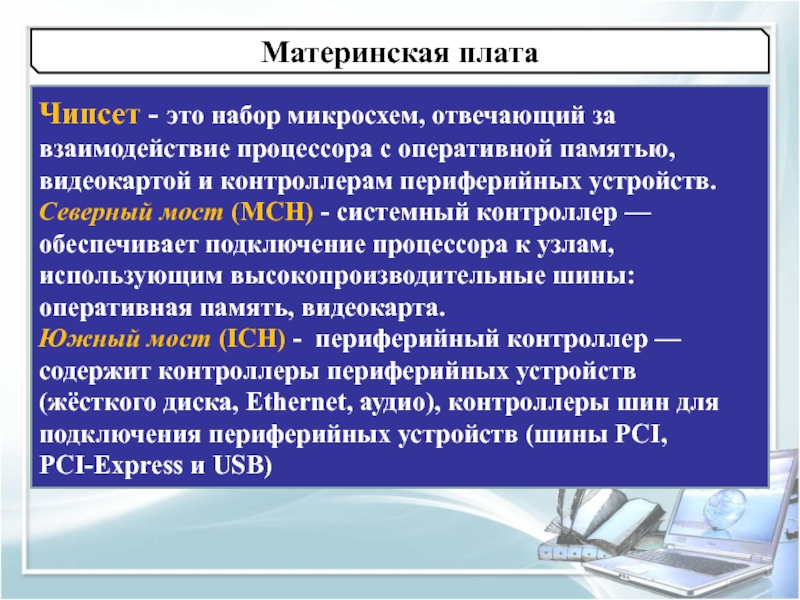

Материнская платаЧипсет - это набор микросхем, отвечающий за взаимодействие процессора с оперативной памятью, видеокартой и контроллерам периферийных
Текст слайда:

Материнская плата

Чипсет - это набор микросхем, отвечающий за взаимодействие процессора с оперативной памятью, видеокартой и контроллерам периферийных устройств.
Северный мост (MCH) - системный контроллер — обеспечивает подключение процессора к узлам, использующим высокопроизводительные шины: оперативная память, видеокарта.
Южный мост (ICH) - периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB)


Слайд 16

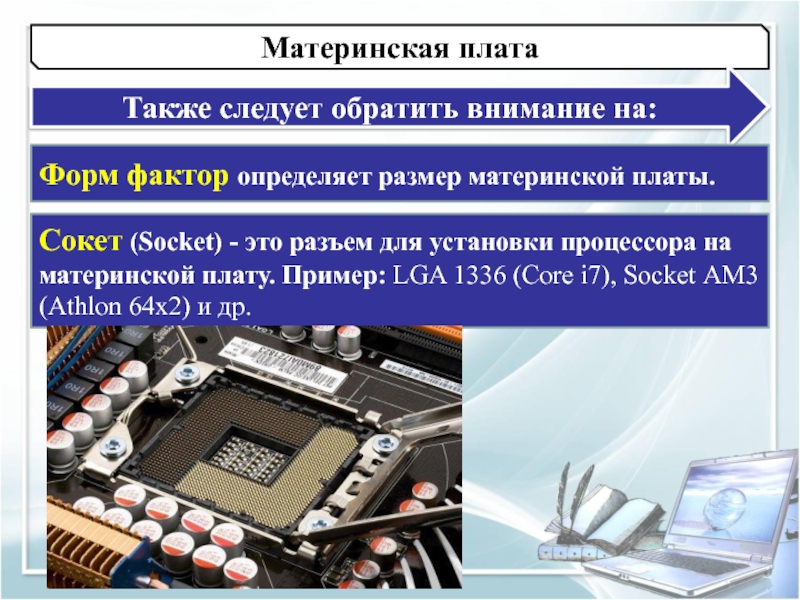

Материнская платаТакже следует обратить внимание на:Форм фактор определяет размер материнской платы. Сокет (Socket) - это разъем для
Текст слайда:

Материнская плата

Также следует обратить внимание на:

Форм фактор определяет размер материнской платы.

Сокет (Socket) - это разъем для установки процессора на материнской плату. Пример: LGA 1336 (Core i7), Socket AM3 (Athlon 64x2) и др.


Слайд 17

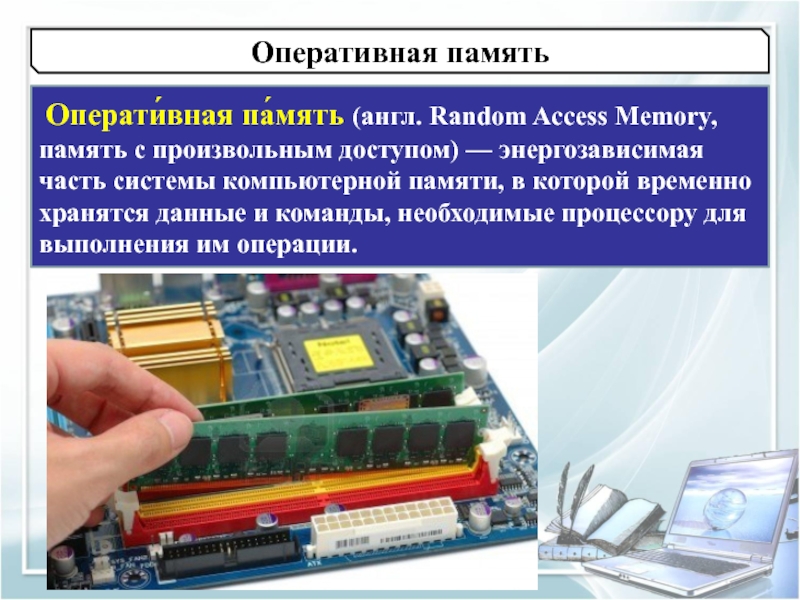

Оперативная память Операти́вная па́мять (англ. Random Access Memory, память с произвольным доступом) — энергозависимая часть системы компьютерной
Текст слайда:

Оперативная память

Операти́вная па́мять (англ. Random Access Memory, память с произвольным доступом) — энергозависимая часть системы компьютерной памяти, в которой временно хранятся данные и команды, необходимые процессору для выполнения им операции.


Слайд 18

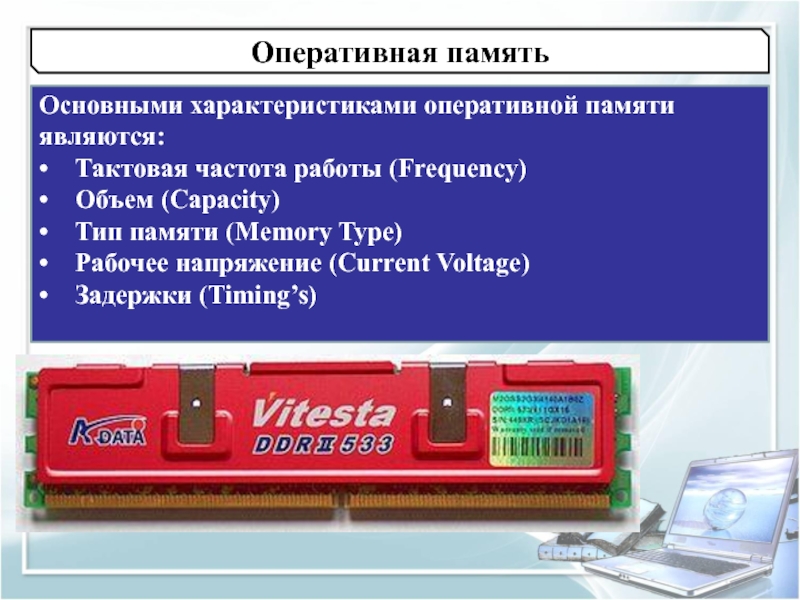

Оперативная памятьОсновными характеристиками оперативной памяти являются:•  Тактовая частота работы (Frequency)•  Объем (Capacity)•  Тип памяти
Текст слайда:

Оперативная память

Основными характеристиками оперативной памяти являются:
• Тактовая частота работы (Frequency)
• Объем (Capacity)
• Тип памяти (Memory Type)
• Рабочее напряжение (Current Voltage)
• Задержки (Timing’s)


Слайд 19
Объем (Capacity) – параметр, указывающий физический объем модуля, т.е. это адресное пространство для хранения данных. Единица измерения
Текст слайда:


Объем (Capacity) – параметр, указывающий физический объем модуля, т.е. это адресное пространство для хранения данных. Единица измерения Мб, Гб .
.


Тактовая частота (Frequency) – данный параметр указывает рабочую частоту модуля памяти, т.е. это частота обмена данными модуля памяти c CPU. Единицей измерения данного параметра является МГц (MHz).

Оперативная память

Рабочее напряжение (Current Voltage) – параметр, показывающий номинальное напряжение на модуле оперативной памяти. По умолчанию для типа памяти:
— DDR – рабочим напряжением является диапазон от 2.4 В до 2.2 В.
— DDR2 – от 2.1 В до 1.8 В.
— DDR3 – от 1.4 В до 1.65В. Мб (Mb).


Слайд 20

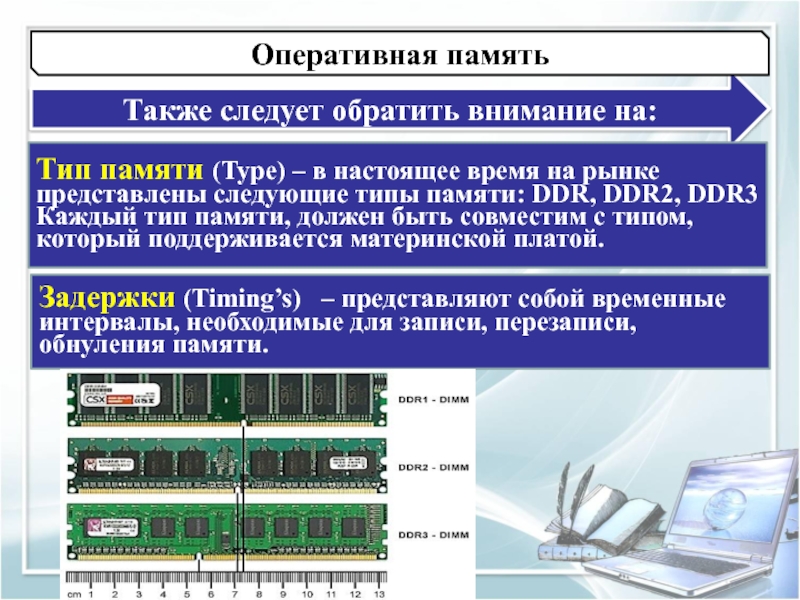

Также следует обратить внимание на:Оперативная памятьТип памяти (Type) – в настоящее время на рынке представлены следующие типы
Текст слайда:

Также следует обратить внимание на:

Оперативная память

Тип памяти (Type) – в настоящее время на рынке представлены следующие типы памяти: DDR, DDR2, DDR3
Каждый тип памяти, должен быть совместим с типом, который поддерживается материнской платой.

Задержки (Timing’s) – представляют собой временные интервалы, необходимые для записи, перезаписи, обнуления памяти.


Слайд 21

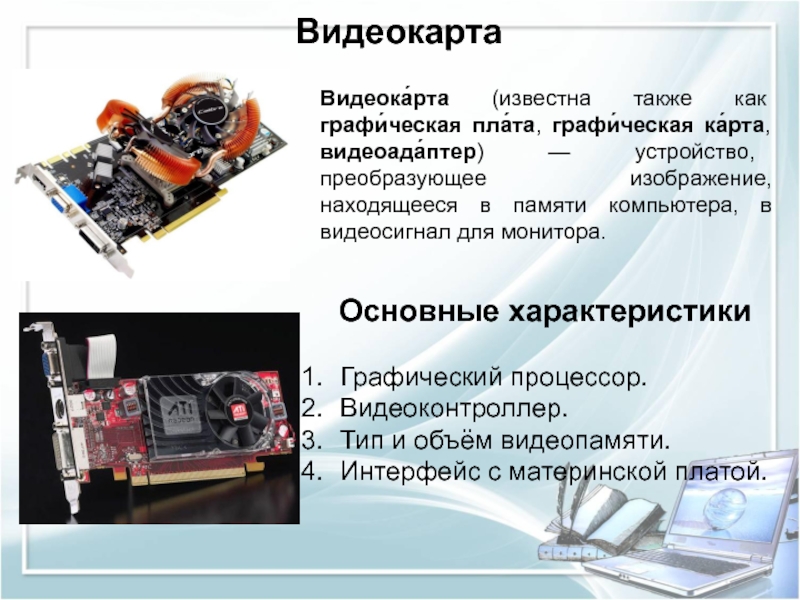

ВидеокартаВидеока́рта (известна также как графи́ческая пла́та, графи́ческая ка́рта, видеоада́птер) — устройство, преобразующее изображение, находящееся в памяти компьютера,
Текст слайда:

Видеокарта

Видеока́рта (известна также как графи́ческая пла́та, графи́ческая ка́рта, видеоада́птер) — устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Графический процессор.
Видеоконтроллер.
Тип и объём видеопамяти.
Интерфейс с материнской платой.

Основные характеристики


Слайд 22
Дополнительные карты расширенияКарты расширения вставляются в PCI-слоты на материнской плате.Существует огромное количество плат расширения. Например:модемсетевая платазвуковая платакарта
Текст слайда:

Дополнительные карты расширения

Карты расширения вставляются в PCI-слоты на материнской плате.
Существует огромное количество плат расширения. Например:
модем
сетевая плата
звуковая плата
карта видеозахвата
TV-тюнер


Слайд 23
CD/DVD/Blue ray-приводы
Текст слайда:

CD/DVD/Blue ray-приводы


Слайд 24
Устройства длительного хранения информации Для долговременного хранения информации используется долговременная (внешняя) память. Устройство, которое обеспечивает запись и
Текст слайда:

Устройства длительного хранения информации

Для долговременного хранения информации используется долговременная (внешняя) память. Устройство, которое обеспечивает запись и считывание информации, назы­вается накопителем, или дисководом, а хранится информация на носителях информации (магнитных, оптических и flash-дисках, картах flash-памяти). Информация на носителях хранится в двоичном компьютерном коде, т. е. в форме последовательностей нулей и единиц.


Слайд 25
Жесткий дискЖёсткий диск (от англ. hard disk) - накопитель на жёстких магнитных дисках.
Текст слайда:

Жесткий диск

Жёсткий диск (от англ. hard disk) - накопитель на жёстких магнитных дисках.


Слайд 26
Характеристики жесткого диска:Скорость вращения шпинделя (англ. spindle speed) - количество оборотов шпинделя в минуту. От этого параметра
Текст слайда:

Характеристики жесткого диска:



Скорость вращения шпинделя (англ. spindle speed) - количество оборотов шпинделя в минуту. От этого параметра в значительной степени зависят время доступа и средняя скорость передачи данных.

.



Объём буфера - буфером называется промежуточная память, предназначенная для сглаживания различий скорости чтения/записи и передачи по интерфейсу. В современных HDD он обычно варьируется от 8 до 32 МБ.
.
.



Ёмкость (capacity) - количество данных, которые могут храниться накопителем.

Время произвольного доступа (random access time) - время, за которое винчестер гарантированно выполнит операцию чтения или записи на любом участке магнитного диска. Диапазон этого параметра невелик - от 2,5 до 16 мс.


Слайд 27

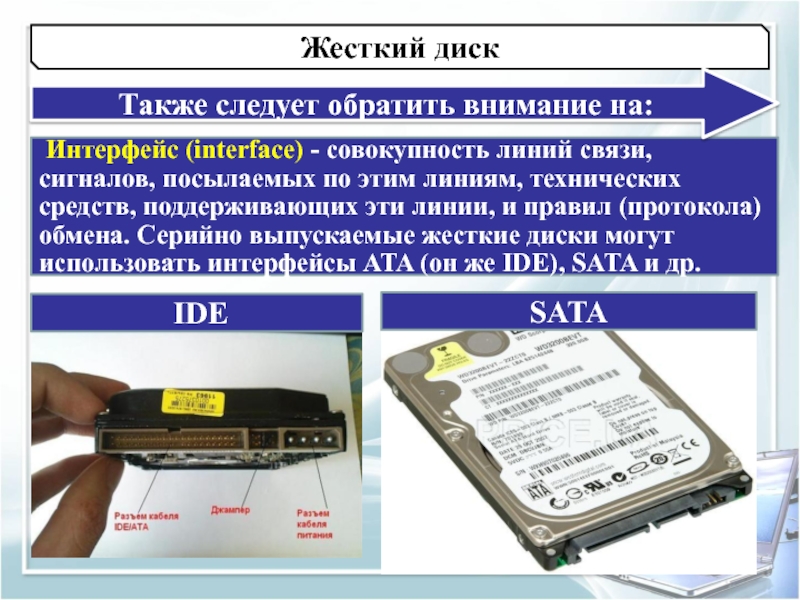

Жесткий диск Интерфейс (interface) - совокупность линий связи, сигналов, посылаемых по этим линиям, технических средств, поддерживающих эти
Текст слайда:

Жесткий диск

Интерфейс (interface) - совокупность линий связи, сигналов, посылаемых по этим линиям, технических средств, поддерживающих эти линии, и правил (протокола) обмена. Серийно выпускаемые жесткие диски могут использовать интерфейсы ATA (он же IDE), SATA и др.

Также следует обратить внимание на:

IDE

SATA


Слайд 28
Жесткий дискФорм-фактор (физический размер ) (dimension) - почти все современные накопители для персональных компьютеров и серверов имеют
Текст слайда:

Жесткий диск

Форм-фактор (физический размер ) (dimension) - почти все современные накопители для персональных компьютеров и серверов имеют ширину либо 3,5 (ПК), либо 2,5 (ноутбук) дюйма.

Также следует обратить внимание на:

Надёжность, Количество операций ввода-вывода в секунду, Потребление энергии, Уровень шума, Сопротивляемость ударам и др.


Слайд 29
Жесткий дискТакже следует обратить внимание на: Внутренние  Внешние
Текст слайда:

Жесткий диск

Также следует обратить внимание на:

Внутренние

Внешние


Слайд 30
Компакт диски CDВ оптических дисково­дах используется оптический принцип записи и считывания информации. Информация на оптическом диске хранится
Текст слайда:

Компакт диски CD

В оптических дисково­дах используется оптический принцип записи и считывания информации. Информация на оптическом диске хранится на одной спиралевидной дорожке, идущей от центра диска к периферии (дорожка похожа по форме на раковину улитки) и содержащей чередующиеся участки с плохой и хорошей отражающей способностью.
В процессе считывания информации с оптического диска луч лазера, установленного в дисководе, падает на поверхность вращающегося диска и отражается. Так как поверхность оптического диска имеет участки с различной отражающей способностью, отраженный луч также меняет свою интенсивность и преобразуется в цифровой компьютерный код (отражает — компьютерная единица 1, не отражает — компьютерный ноль О).


Слайд 31

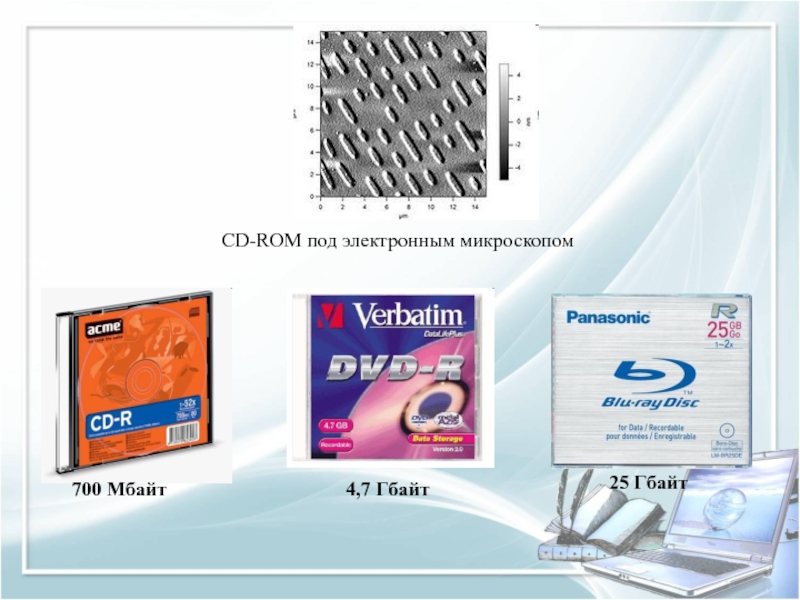

CD-ROM под электронным микроскопом700 Мбайт4,7 Гбайт25 Гбайт
Текст слайда:

CD-ROM под электронным микроскопом

700 Мбайт

4,7 Гбайт

25 Гбайт


Слайд 32

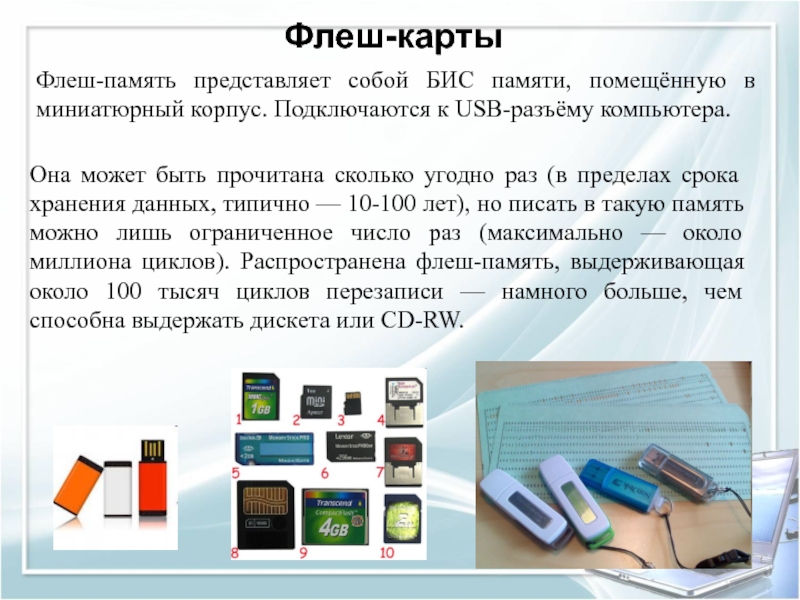

Флеш-картыФлеш-память представляет собой БИС памяти, помещённую в миниатюрный корпус. Подключаются к USB-разъёму компьютера.Она может быть прочитана сколько
Текст слайда:

Флеш-карты

Флеш-память представляет собой БИС памяти, помещённую в миниатюрный корпус. Подключаются к USB-разъёму компьютера.

Она может быть прочитана сколько угодно раз (в пределах срока хранения данных, типично — 10-100 лет), но писать в такую память можно лишь ограниченное число раз (максимально — около миллиона циклов). Распространена флеш-память, выдерживающая около 100 тысяч циклов перезаписи — намного больше, чем способна выдержать дискета или CD-RW.


Слайд 33
Самостоятельная работаСоставить кроссворд по теме «Архитектура ПК»
Текст слайда:

Самостоятельная работа

Составить кроссворд по теме
«Архитектура ПК»
