Презентация, доклад по информатике Базовые логические операции

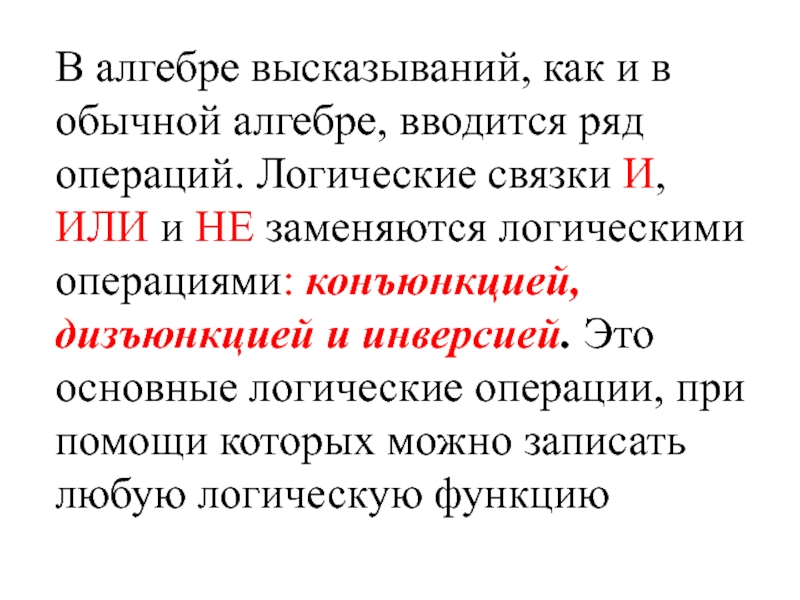

Логические связки И, ИЛИ и НЕ заменяются логическими операциями: конъюнкцией, дизъюнкцией и инверсией. Это основные логические операции, при помощи которых можно записать любую логическую функцию

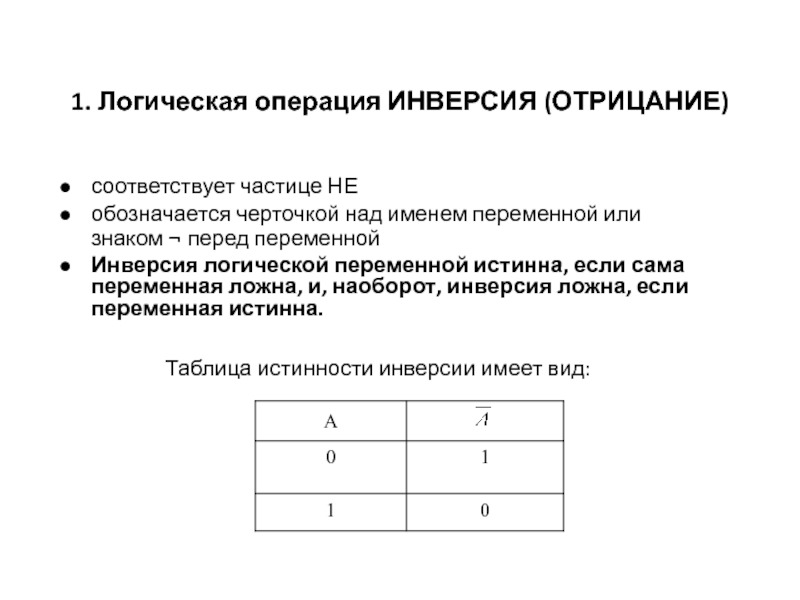

или знаком ¬ перед переменной
Инверсия логической переменной истинна, если сама переменная ложна, и, наоборот, инверсия ложна, если переменная истинна.
Таблица истинности инверсии имеет вид:

+ или ║
Дизъюнкция двух логических переменных ложна тогда и только тогда, когда оба высказывания ложны. Это определение можно обобщить для любого количества логических переменных, объединенных дизъюнкцией. А v В v С =0, только если А=0, В=0, С=0. Таблица истинности дизъюнкции имеет следующий вид:

или Λ, или ·
Конъюнкция двух логических переменных истинна тогда и только тогда, когда оба высказывания истинны. Это определение можно обобщить для любого количества логических переменных, объединенных конъюнкцией. А & В & С=1, только если А=1, В=1, С=1. Таблица истинности конъюнкции имеет следующий вид:

где n – количество логических переменных.

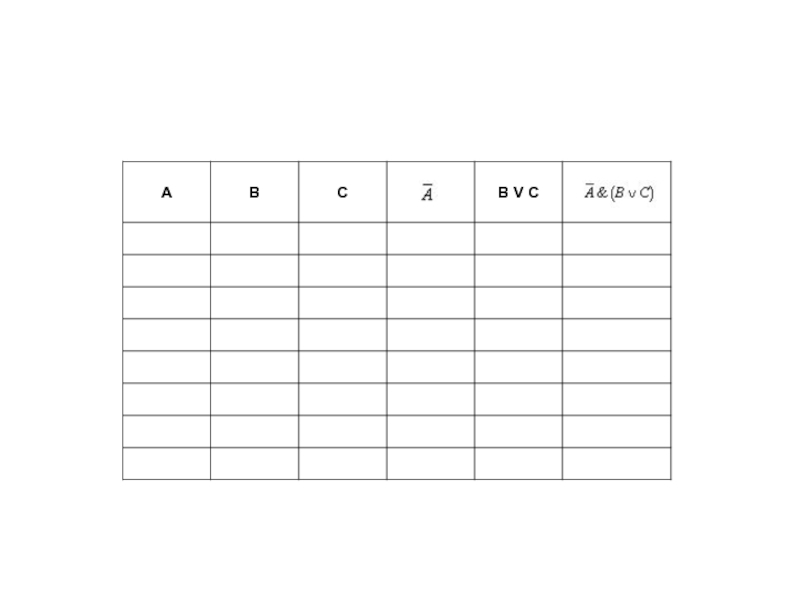

Определить количество столбцов таблицы: количество логических переменных + количество логических операций.
Построить таблицу истинности, обозначить столбцы, внести всевозможные наборы исходных данных логических переменных.
Заполнить таблицу истинности, выполняя базовые логические операции в необходимой последовательности.

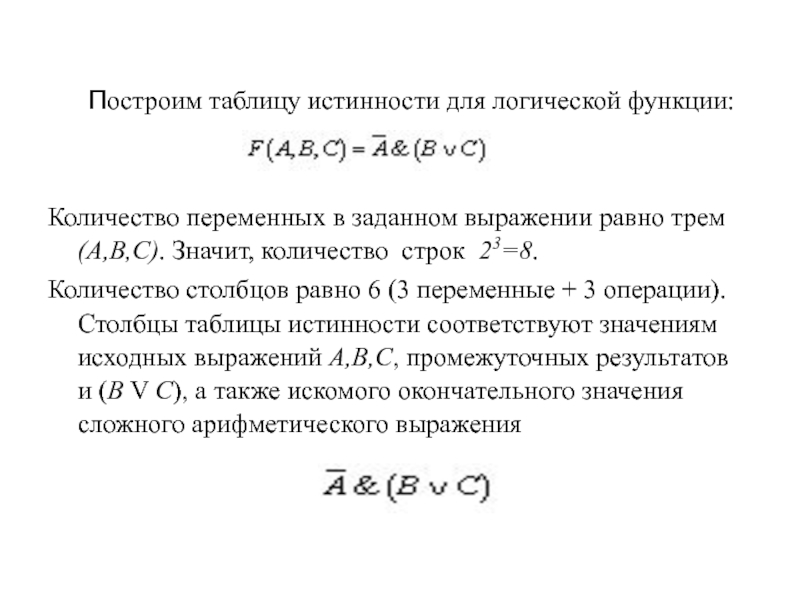

трем (A,B,C). Значит, количество строк 23=8.
Количество столбцов равно 6 (3 переменные + 3 операции). Столбцы таблицы истинности соответствуют значениям исходных выражений A,B,C, промежуточных результатов и (B V C), а также искомого окончательного значения сложного арифметического выражения
