Презентация, доклад по Инфокоммуникационным системам на тему : Понятие сетевой архитектуры сети и системы

Содержание

Цель урока Сформировать понятие сетевой архитектуры сети и системы.

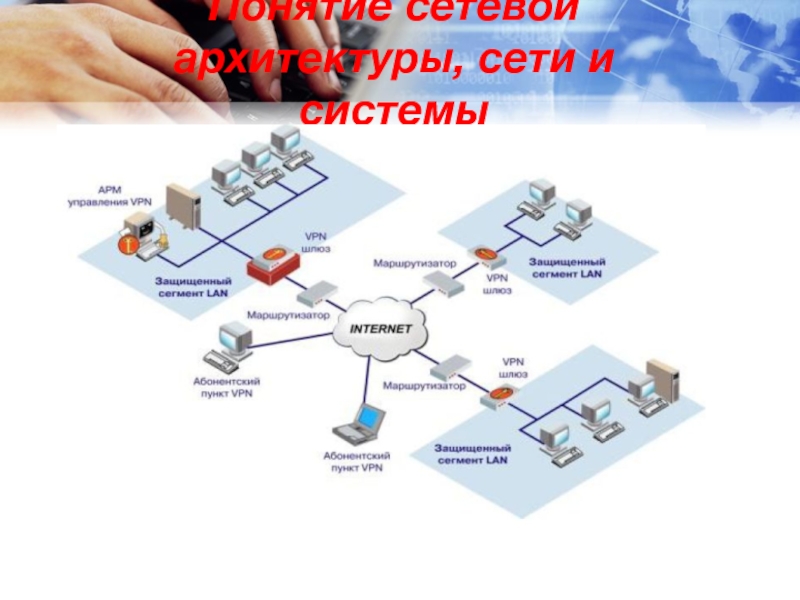

Слайд 1Понятие сетевой архитектуры, сети и системы

Понятие сетевой архитектуры, сети и системы

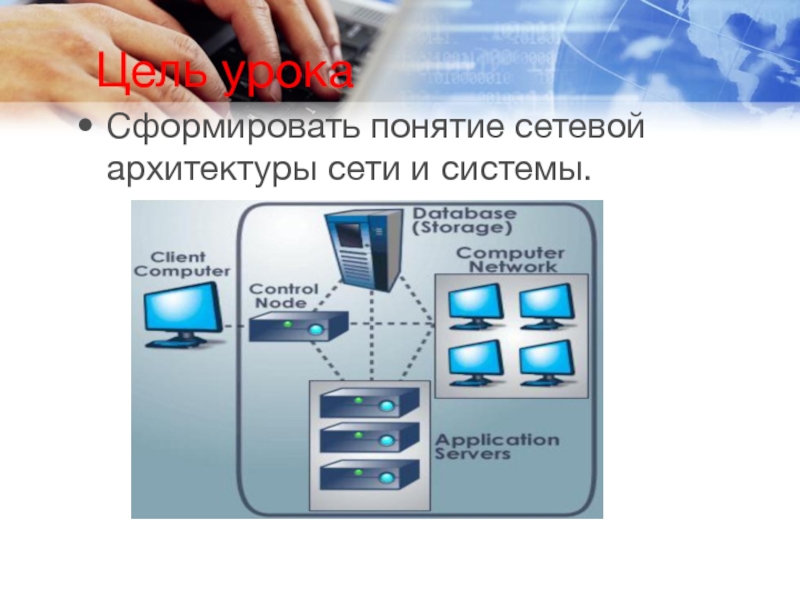

Слайд 2Цель урока
Сформировать понятие сетевой архитектуры сети и системы.

Цель урока Сформировать понятие сетевой архитектуры сети и системы.

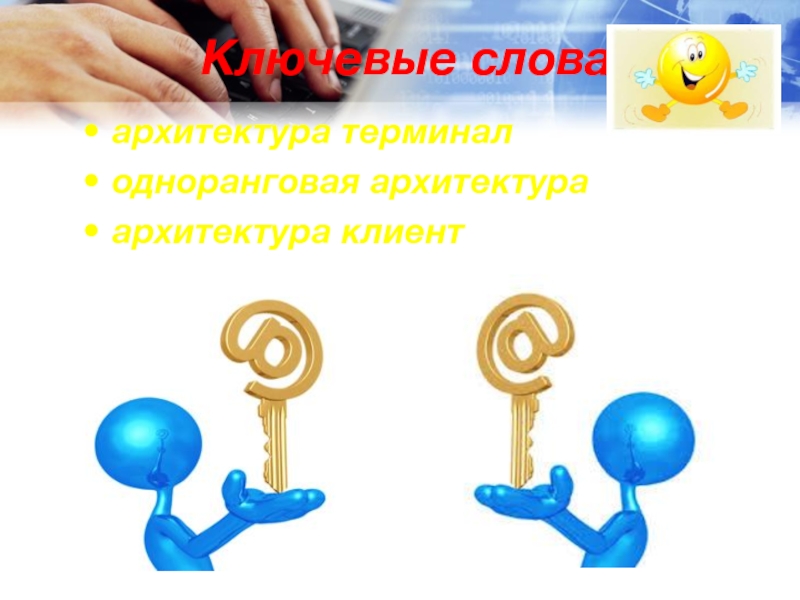

Слайд 3Ключевые слова
архитектура терминал
одноранговая архитектура
архитектура клиент

Ключевые словаархитектура терминалодноранговая архитектураархитектура клиент

Слайд 4

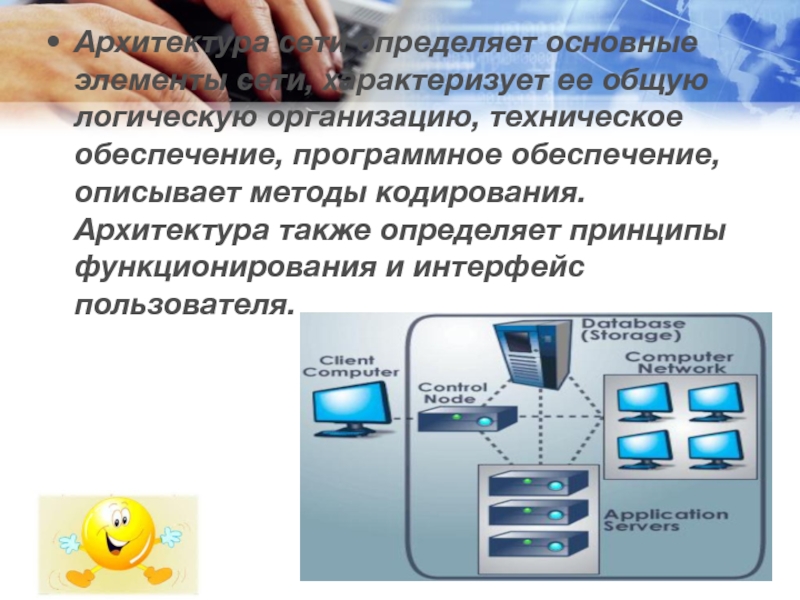

Архитектура сети определяет основные элементы сети, характеризует ее общую логическую организацию,

техническое обеспечение, программное обеспечение, описывает методы кодирования. Архитектура также определяет принципы функционирования и интерфейс пользователя.
Архитектура сети определяет основные элементы сети, характеризует ее общую логическую организацию, техническое обеспечение, программное обеспечение, описывает

Слайд 5Существует три вида архитектур:
-  архитектура терминал – главный компьютер;
-  одноранговая архитектура;

архитектура клиент – сервер.

Рис. 1.1

Рис.1.2

Рис.1.3

Существует три вида архитектур:-  архитектура терминал – главный компьютер;-  одноранговая архитектура;-  архитектура клиент – сервер.Рис. 1.1Рис.1.2Рис.1.3

Слайд 6Архитектура терминал – главный компьютер
Рис. 1.1 Архитектура терминал – главный компьютер
Рассматриваемая

архитектура предполагает два типа оборудования:
-  Главный компьютер, где осуществляется управление сетью, хранение и обработка данных.
-  Терминалы, предназначенные для передачи главному компьютеру команд на организацию сеансов и выполнения заданий, ввода данных для выполнения заданий и получения результатов.
Главный компьютер через мультиплексоры передачи данных (МПД) взаимодействуют с терминалами, как представлено на рис. 1.1
Классический пример архитектуры сети с главными компьютерами – системная сетевая архитектура (System Network Architecture – SNA).

Архитектура терминал – главный компьютерРис. 1.1 Архитектура терминал – главный компьютерРассматриваемая архитектура предполагает два типа оборудования:-  Главный

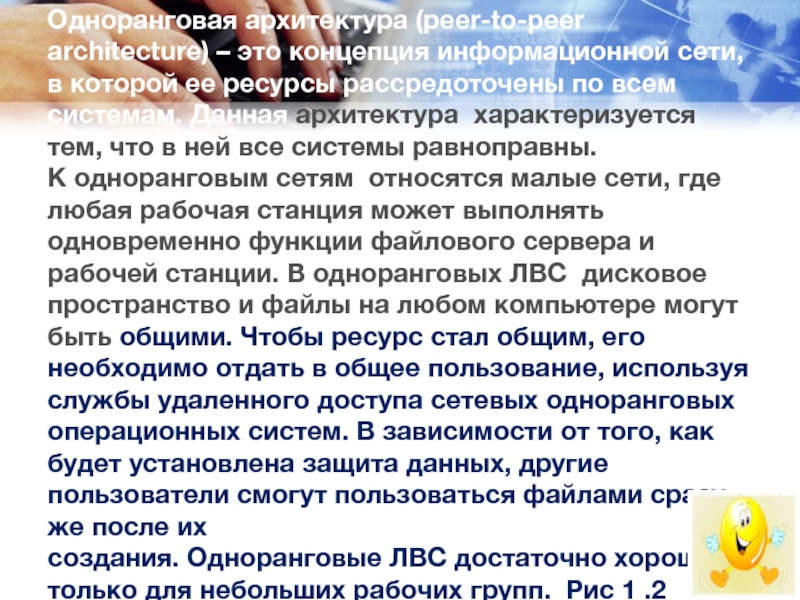

Слайд 7 Одноранговая архитектура (peer-to-peer architecture) – это концепция информационной сети, в которой

ее ресурсы рассредоточены по всем системам. Данная архитектура характеризуется тем, что в ней все системы равноправны. К одноранговым сетям относятся малые сети, где любая рабочая станция может выполнять одновременно функции файлового сервера и рабочей станции. В одноранговых ЛВС  дисковое пространство и файлы на любом компьютере могут быть общими. Чтобы ресурс стал общим, его необходимо отдать в общее пользование, используя службы удаленного доступа сетевых одноранговых операционных систем. В зависимости от того, как будет установлена защита данных, другие пользователи смогут пользоваться файлами сразу же после их создания. Одноранговые ЛВС достаточно хороши только для небольших рабочих групп. Рис 1 .2
Одноранговая архитектура (peer-to-peer architecture) – это концепция информационной сети, в которой ее ресурсы рассредоточены по всем

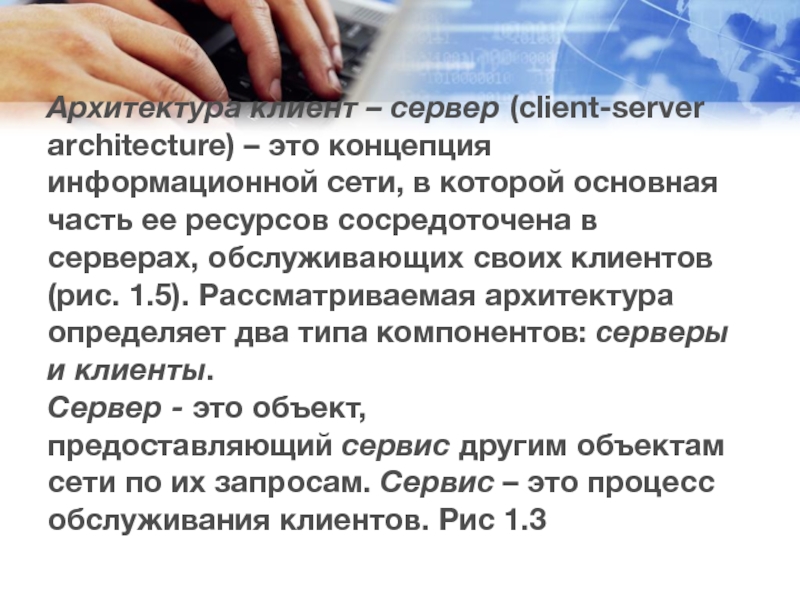

Слайд 8 Архитектура клиент – сервер (client-server architecture) – это концепция информационной сети, в

которой основная часть ее ресурсов сосредоточена в серверах, обслуживающих своих клиентов (рис. 1.5). Рассматриваемая архитектура определяет два типа компонентов: серверы и клиенты. Сервер - это объект, предоставляющий сервис другим объектам сети по их запросам. Сервис – это процесс обслуживания клиентов. Рис 1.3
Архитектура клиент – сервер (client-server architecture) – это концепция информационной сети, в которой основная часть ее

Слайд 9Распределите архитектуры по их назначениям

Распределите архитектуры по их назначениям

Слайд 10 Выбор архитектуры сети
Следует выбрать одноранговую сеть, если:
-  количество пользователей не превышает

десяти;
-  все машины находятся близко друг от друга;
-  имеют место небольшие финансовые возможности;
-  нет необходимости в специализированном сервере, таком как сервер БД, факс-сервер или какой-либо другой;
-  нет возможности или необходимости в централизованном администрировании
Выбор архитектуры сети Следует выбрать одноранговую сеть, если:-  количество пользователей не превышает десяти;-  все машины находятся

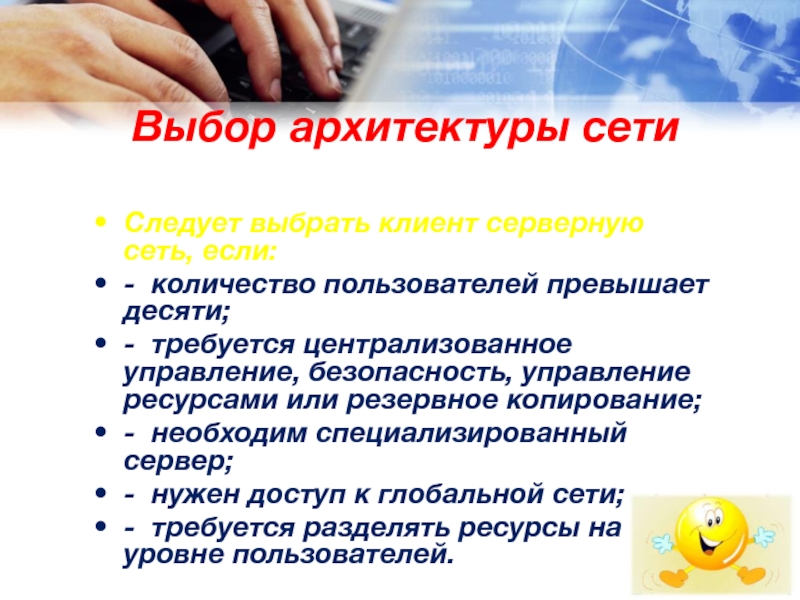

Слайд 11Выбор архитектуры сети
Следует выбрать клиент серверную сеть, если:
-  количество пользователей превышает

десяти;
-  требуется централизованное управление, безопасность, управление ресурсами или резервное копирование;
-  необходим специализированный сервер;
-  нужен доступ к глобальной сети;
-  требуется разделять ресурсы на уровне пользователей.

Выбор архитектуры сети Следует выбрать клиент серверную сеть, если:-  количество пользователей превышает десяти;-  требуется централизованное управление, безопасность,

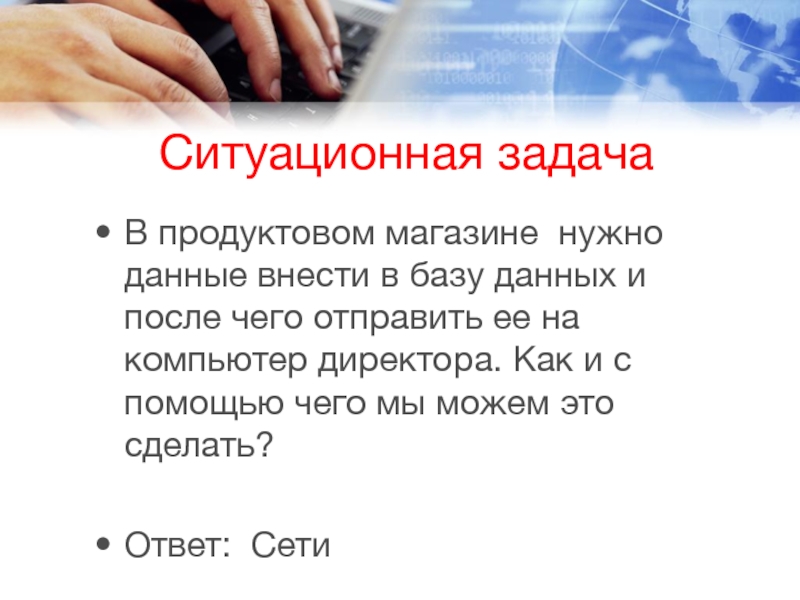

Слайд 12Ситуационная задача
В продуктовом магазине нужно данные внести в базу данных

и после чего отправить ее на компьютер директора. Как и с помощью чего мы можем это сделать?

Ответ: Сети
Ситуационная задача В продуктовом магазине нужно данные внести в базу данных и после чего отправить ее на

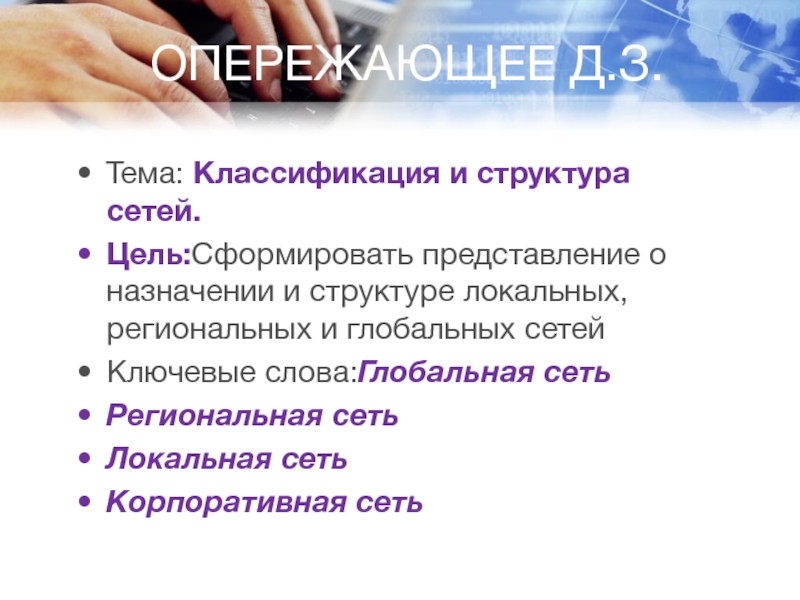

Слайд 13ОПЕРЕЖАЮЩЕЕ Д.З.
Тема: Классификация и структура сетей.
Цель:Сформировать представление о назначении и структуре

локальных, региональных и глобальных сетей
Ключевые слова:Глобальная сеть
Региональная сеть
Локальная сеть
Корпоративная сеть

ОПЕРЕЖАЮЩЕЕ Д.З.Тема: Классификация и структура сетей.Цель:Сформировать представление о назначении и структуре локальных, региональных и глобальных сетейКлючевые слова:Глобальная
