Презентация, доклад на тему Компьютерные сети

Содержание

Что такое компьютерная сеть?Компьютерная сеть – это группа компьютеров, соединённых линиями связи:электрические кабелителефонная линияоптоволоконный кабель (оптическое волокно)радиосвязь (беспроводные сети, WiFi) Что прибрели?быстрый обмен информацией между компьютерамисовместное использование ресурсов (данные, программы, внешние устройства)электронная почтаЧто потеряли?финансовые затраты (техника,

Слайд 1Компьютерные сети
© К.Ю. Поляков, 2007

Компьютерные сети© К.Ю. Поляков, 2007

Слайд 2Что такое компьютерная сеть?
Компьютерная сеть – это группа компьютеров, соединённых линиями

связи:
электрические кабели
телефонная линия
оптоволоконный кабель (оптическое волокно)
радиосвязь (беспроводные сети, WiFi)

Что прибрели?
быстрый обмен информацией между компьютерами
совместное использование ресурсов (данные, программы, внешние устройства)
электронная почта

Что потеряли?
финансовые затраты (техника, программное обеспечение)
снижение безопасности (вирусы, шпионаж)
нужен специалист по обслуживанию (системный администратор)

Что такое компьютерная сеть?Компьютерная сеть – это группа компьютеров, соединённых линиями связи:электрические кабелителефонная линияоптоволоконный кабель (оптическое волокно)радиосвязь

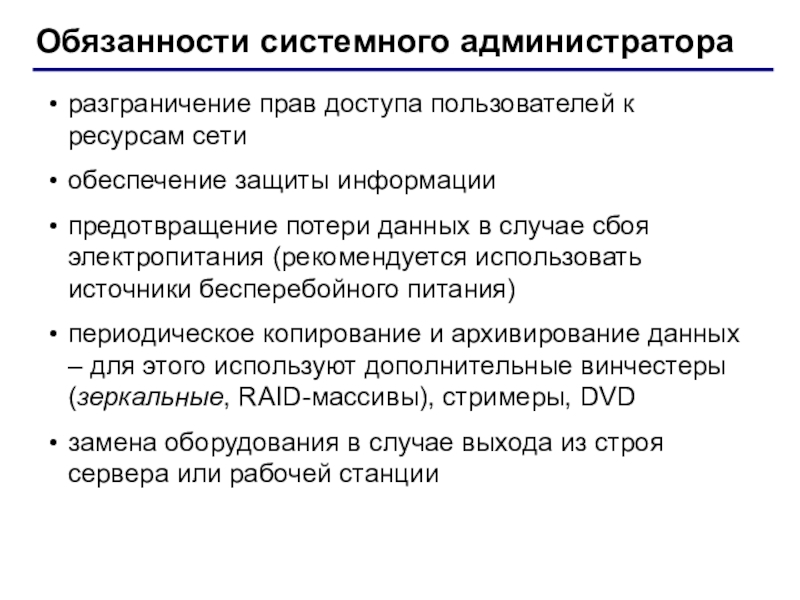

Слайд 3Обязанности системного администратора
разграничение прав доступа пользователей к ресурсам сети
обеспечение защиты информации
предотвращение

потери данных в случае сбоя электропитания (рекомендуется использовать источники бесперебойного питания)
периодическое копирование и архивирование данных – для этого используют дополнительные винчестеры (зеркальные, RAID-массивы), стримеры, DVD
замена оборудования в случае выхода из строя сервера или рабочей станции
Обязанности системного администратораразграничение прав доступа пользователей к ресурсам сетиобеспечение защиты информациипредотвращение потери данных в случае сбоя электропитания

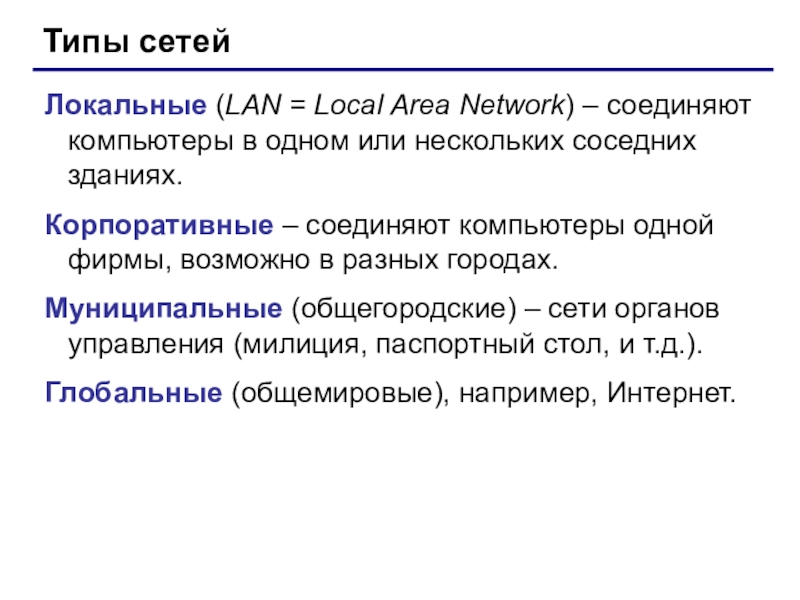

Слайд 4Типы сетей
Локальные (LAN = Local Area Network) – соединяют компьютеры в

одном или нескольких соседних зданиях.
Корпоративные – соединяют компьютеры одной фирмы, возможно в разных городах.
Муниципальные (общегородские) – сети органов управления (милиция, паспортный стол, и т.д.).
Глобальные (общемировые), например, Интернет.
Типы сетейЛокальные (LAN = Local Area Network) – соединяют компьютеры в одном или нескольких соседних зданиях.Корпоративные –

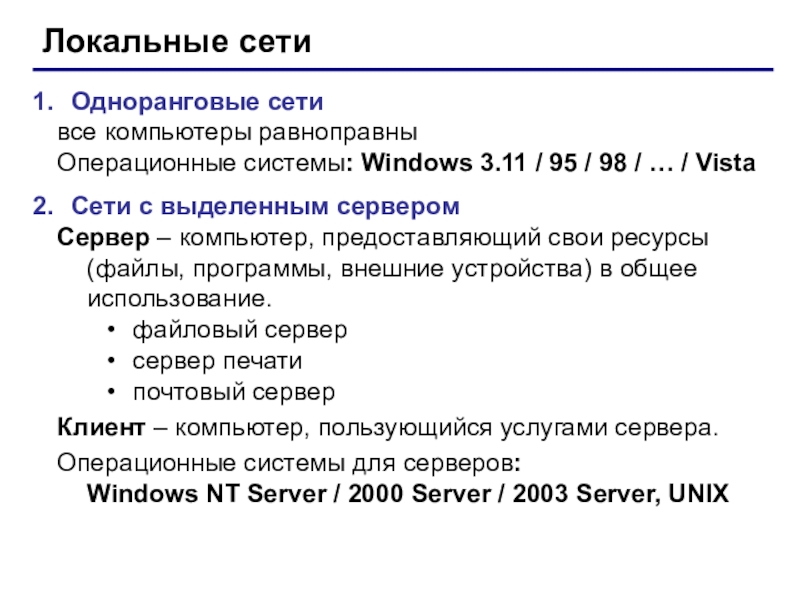

Слайд 5Локальные сети
Одноранговые сети
все компьютеры равноправны
Операционные системы: Windows 3.11 / 95 /

98 / … / Vista
Сети с выделенным сервером
Сервер – компьютер, предоставляющий свои ресурсы (файлы, программы, внешние устройства) в общее использование.
файловый сервер
сервер печати
почтовый сервер
Клиент – компьютер, пользующийся услугами сервера.
Операционные системы для серверов: Windows NT Server / 2000 Server / 2003 Server, UNIX
Локальные сетиОдноранговые сетивсе компьютеры равноправныОперационные системы: Windows 3.11 / 95 / 98 / … / VistaСети с

Слайд 6Технология "клиент-сервер"
Клиент
посылает запрос с заданием серверу
выводит на экран ответ, полученный от

сервера
Сервер
принимает запросы от клиентов и ставит их в очередь
выполняет задание
посылает ответ с результатами

вся обработка данных – на сервере, РС могу быть маломощными
дешевле модернизация
меньше нагрузка на сеть (передаются только нужные данные)
защита устанавливается на сервере (в одном месте)

финансовые затраты (техника, программное обеспечение)
сложная настройка сервера



ответ

запрос

сервер

рабочая станция

Технология

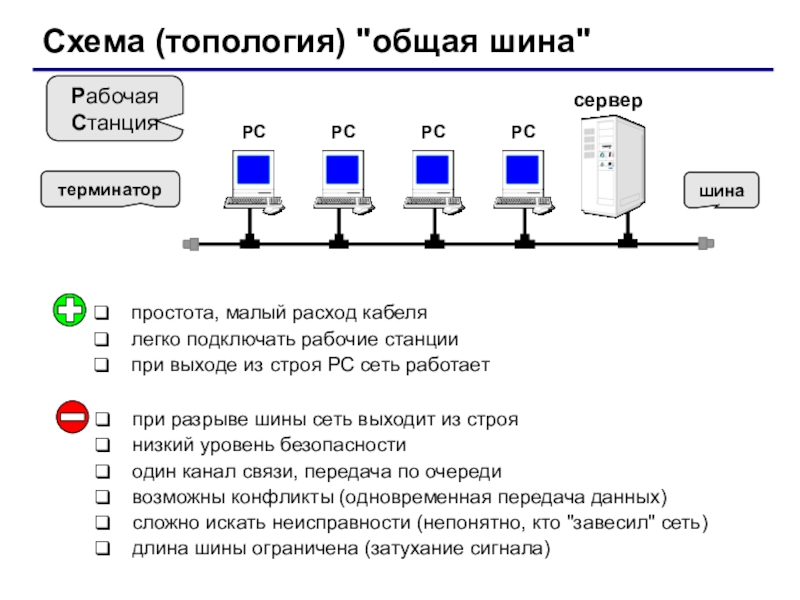

Слайд 7Схема (топология) "общая шина"
сервер
Рабочая Станция
терминатор
простота, малый расход кабеля
легко подключать рабочие станции
при

выходе из строя РС сеть работает

при разрыве шины сеть выходит из строя
низкий уровень безопасности
один канал связи, передача по очереди
возможны конфликты (одновременная передача данных)
сложно искать неисправности (непонятно, кто "завесил" сеть)
длина шины ограничена (затухание сигнала)

шина

Схема (топология)

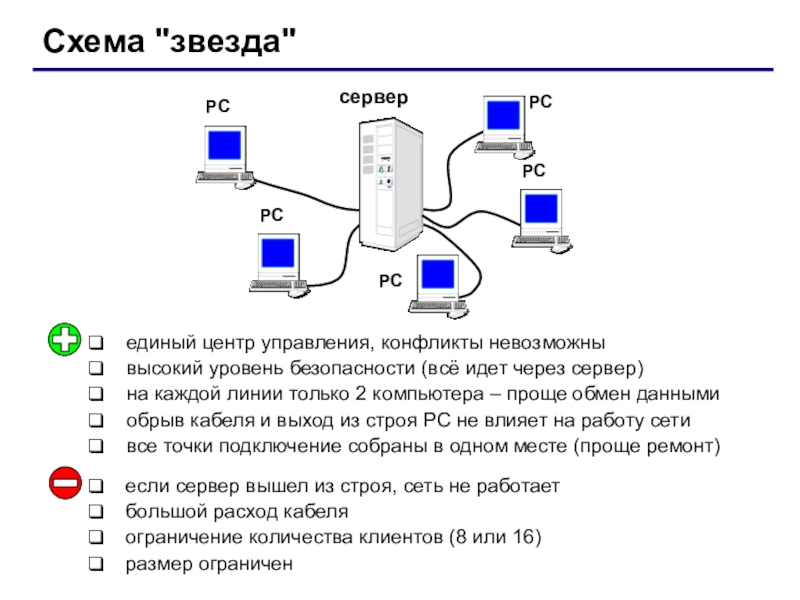

Слайд 8Схема "звезда"
сервер
РС
РС
РС
РС




РС

единый центр управления, конфликты невозможны
высокий уровень безопасности (всё идет через

сервер)
на каждой линии только 2 компьютера – проще обмен данными
обрыв кабеля и выход из строя РС не влияет на работу сети
все точки подключение собраны в одном месте (проще ремонт)

если сервер вышел из строя, сеть не работает
большой расход кабеля
ограничение количества клиентов (8 или 16)
размер ограничен

Схема

Слайд 9Пассивная "звезда"
хаб
РС
РС
РС




РС


сервер
нет центрального компьютера (безопасность???)
если хаб вышел из строя, сеть не

работает
большой расход кабеля
ограничение количества клиентов (8 или 16)
размер ограничен

обрыв кабеля и выход из строя РС не влияет на работу сети
все точки подключение собраны в одном месте (проще ремонт)

Пассивная

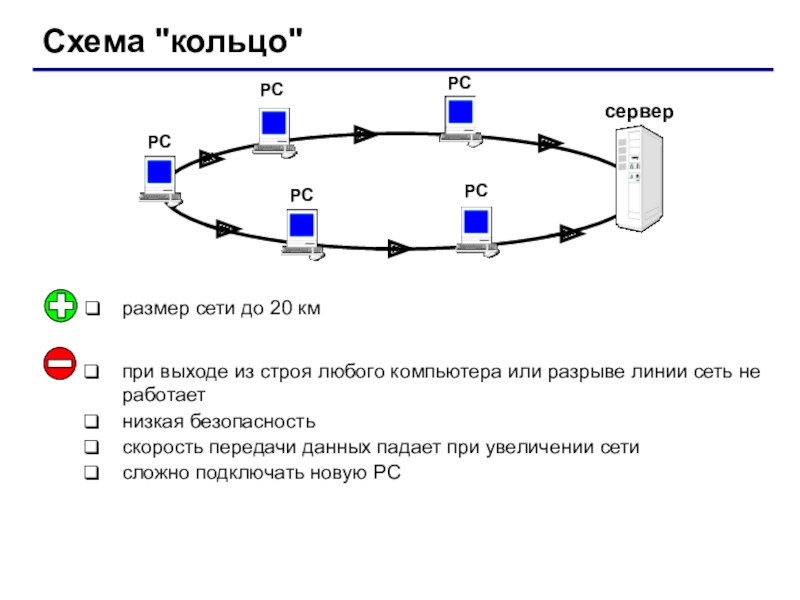

Слайд 10Схема "кольцо"
РС
РС
РС
РС
сервер

РС
при выходе из строя любого компьютера или разрыве линии сеть

не работает
низкая безопасность
скорость передачи данных падает при увеличении сети
сложно подключать новую РС

размер сети до 20 км

Схема

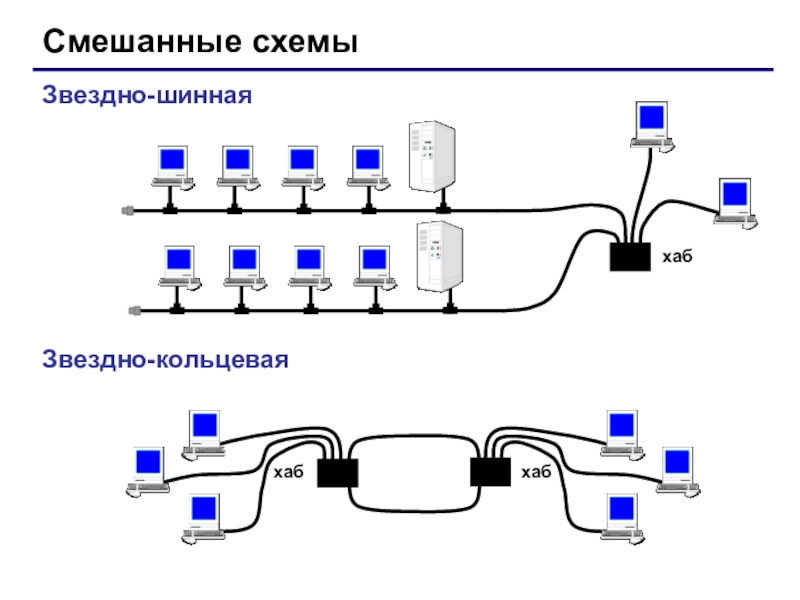

Слайд 11Смешанные схемы
Звездно-шинная
Звездно-кольцевая




хаб



Смешанные схемыЗвездно-шиннаяЗвездно-кольцеваяхаб

Слайд 12Обмен данными в сетях
Протокол – это набор соглашений и правил, определяющих

порядок обмена данными в сети.
В сетях, подключенных у Интернету – протокол TCP/IP (Transmission Control Protocol / Internet Protocol)
Разбивка на пакеты (до 1,5 Кб):
Контрольная сумма: вычисляется по данным с помощью специального алгоритма.
CRC = Cyclic Redundancy Check
Обмен данными в сетяхПротокол – это набор соглашений и правил, определяющих порядок обмена данными в сети.В сетях,

Слайд 13Аппаратура для построения сетей
Сетевые карты (сетевые адаптеры).
Сетевые кабели
коаксиальный
"витая пара"
оптоволоконный
Хабы (концентраторы) –

дублируют полученные данные на все порты.
Свитчи (коммутирующие хабы) – передают полученные данные только адресату.

изоляция


проводник (медь)

проводник

оболочка (стекло)

оболочка (пластик)

основное волокно (стекло)

Аппаратура для построения сетейСетевые карты (сетевые адаптеры).Сетевые кабеликоаксиальный

Слайд 14Связи между сетями
Мост (bridge) соединяет две локальные сети разного типа.
мост
Маршрутизатор (router)

не просто пересылает данные, а может выбирать маршрут для каждого пакета (обход неисправных участков, снижение нагрузки на сегменты).
Шлюз (gateway) – служит для соединения сетей с разными протоколами (сеть персональных компьютеров и сеть мэйнфреймов).
Связи между сетямиМост (bridge) соединяет две локальные сети разного типа.мостМаршрутизатор (router) не просто пересылает данные, а может

Слайд 15Беспроводные сети
Каналы связи:
радиосвязь, обычно до 100 м (11 Мбит/c, 54 Мбит/с)
инфракрасное

излучение (5-10 Мбит/с)
инфракрасные лазеры (до 100 Мбит/с)

проблемы совместимости с другими радиоисточниками
низкая безопасность обмена данными
слабая помехозащищенность

не нужно прокладывать кабель
удобно для пользователей с ноутбуками
дальняя связь – до нескольких тысяч километров

Технология WiFi (Wireless Fidelity)

до 50 компьютеров

Беспроводные сетиКаналы связи:радиосвязь, обычно до 100 м (11 Мбит/c, 54 Мбит/с)инфракрасное излучение (5-10 Мбит/с)инфракрасные лазеры (до 100

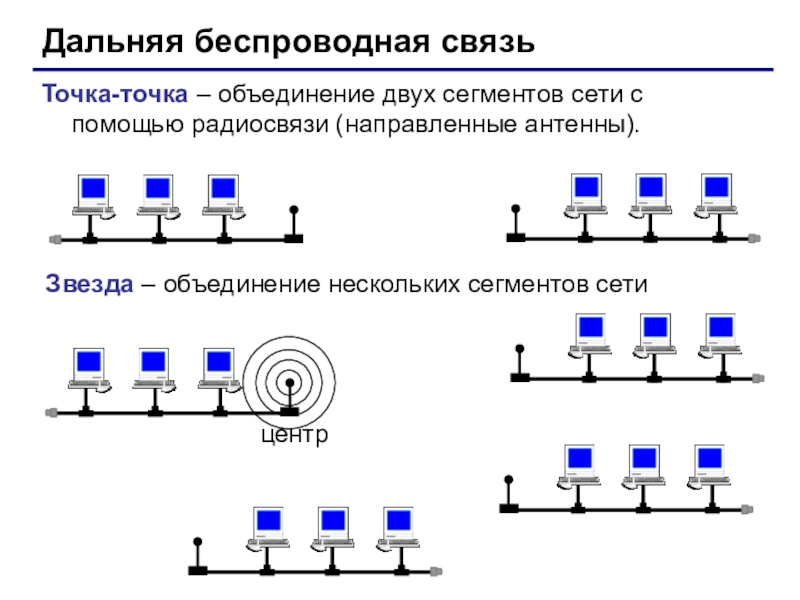

Слайд 16Дальняя беспроводная связь
Точка-точка – объединение двух сегментов сети с помощью радиосвязи

(направленные антенны).

Звезда – объединение нескольких сегментов сети

Дальняя беспроводная связьТочка-точка – объединение двух сегментов сети с помощью радиосвязи (направленные антенны).Звезда – объединение нескольких сегментов
