Презентация, доклад на тему Тема: Производство кирпича. Материалы к уроку

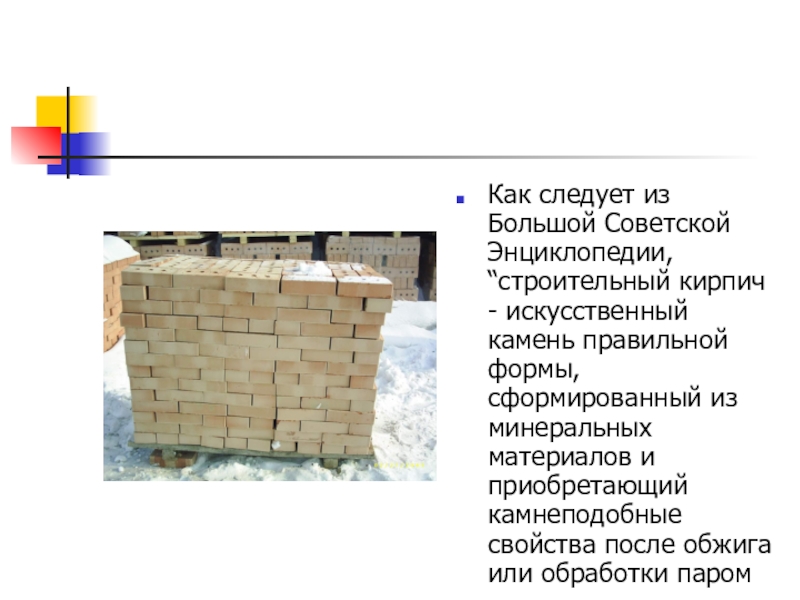

правильной формы, сформированный из минеральных материалов и приобретающий камнеподобные свойства после обжига или обработки паром

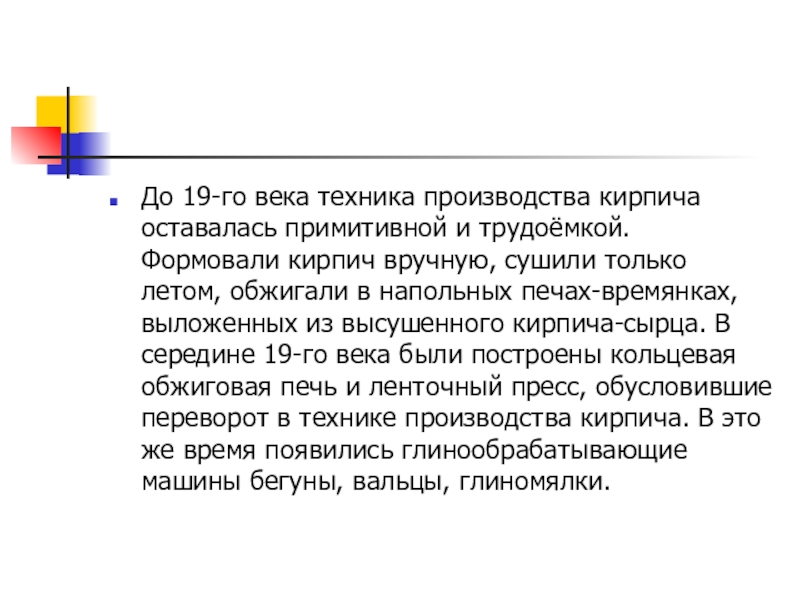

кирпич вручную, сушили только летом, обжигали в напольных печах-времянках, выложенных из высушенного кирпича-сырца. В середине 19-го века были построены кольцевая обжиговая печь и ленточный пресс, обусловившие переворот в технике производства кирпича. В это же время появились глинообрабатывающие машины бегуны, вальцы, глиномялки.

среди которых имеются крупные механизированные заводы, производительностью свыше 200млн. шт. в год.

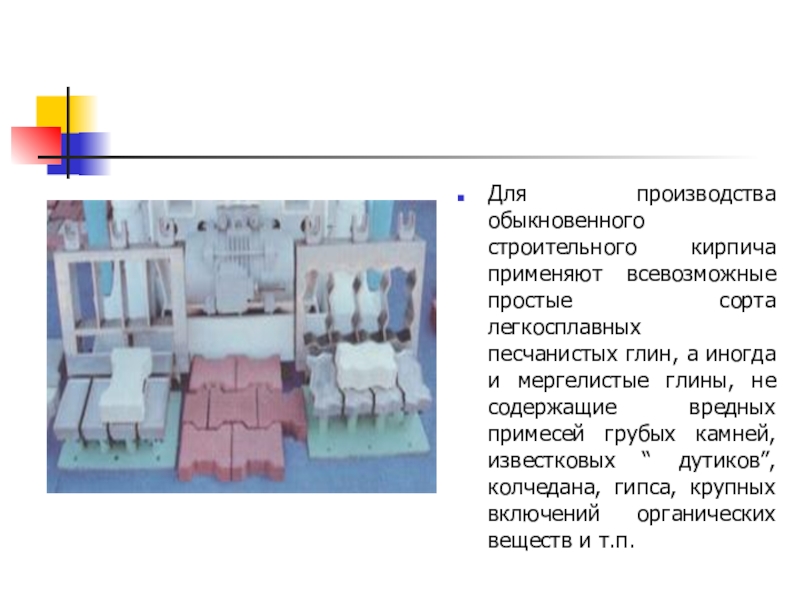

глин, а иногда и мергелистые глины, не содержащие вредных примесей грубых камней, известковых “ дутиков”, колчедана, гипса, крупных включений органических веществ и т.п.

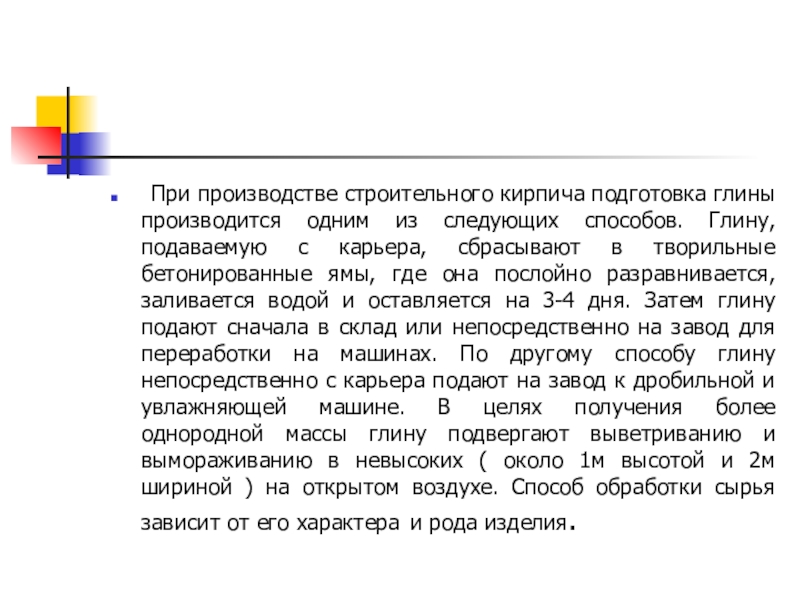

Глину, подаваемую с карьера, сбрасывают в творильные бетонированные ямы, где она послойно разравнивается, заливается водой и оставляется на 3-4 дня. Затем глину подают сначала в склад или непосредственно на завод для переработки на машинах. По другому способу глину непосредственно с карьера подают на завод к дробильной и увлажняющей машине. В целях получения более однородной массы глину подвергают выветриванию и вымораживанию в невысоких ( около 1м высотой и 2м шириной ) на открытом воздухе. Способ обработки сырья зависит от его характера и рода изделия.

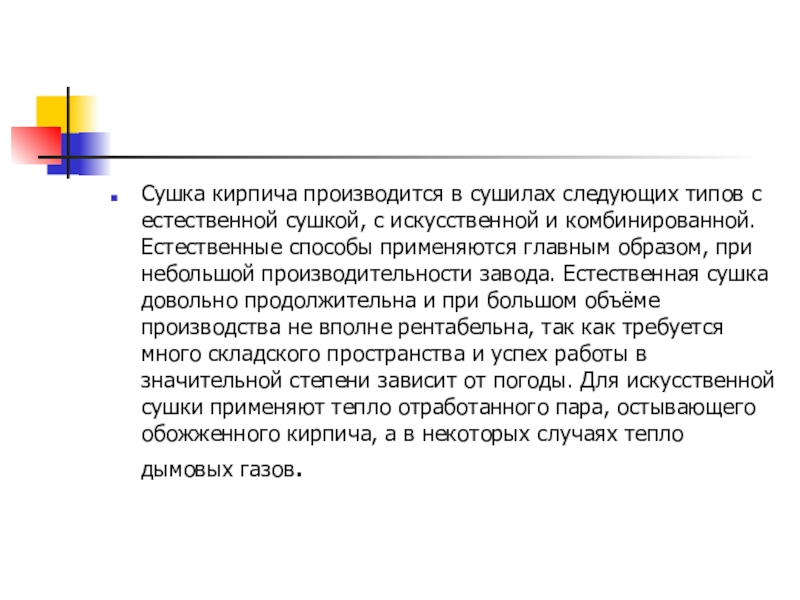

искусственной и комбинированной. Естественные способы применяются главным образом, при небольшой производительности завода. Естественная сушка довольно продолжительна и при большом объёме производства не вполне рентабельна, так как требуется много складского пространства и успех работы в значительной степени зависит от погоды. Для искусственной сушки применяют тепло отработанного пара, остывающего обожженного кирпича, а в некоторых случаях тепло дымовых газов.

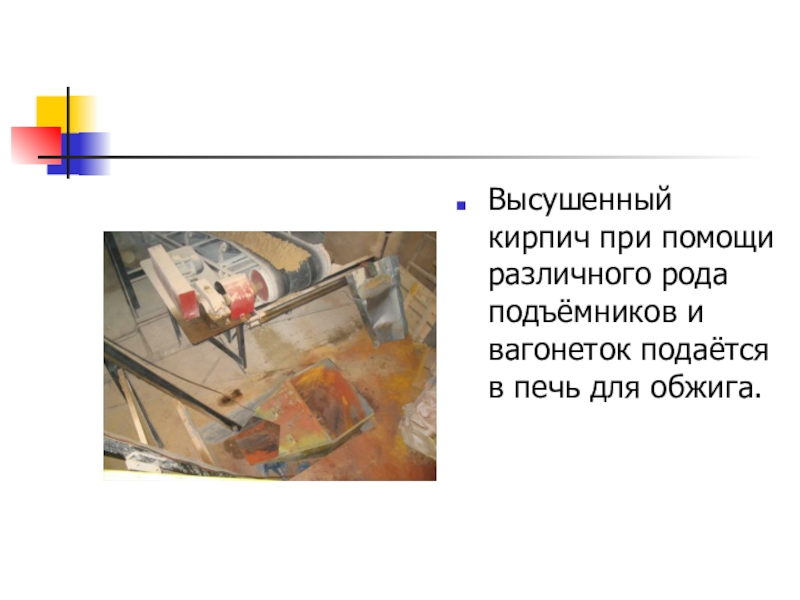

печь для обжига.

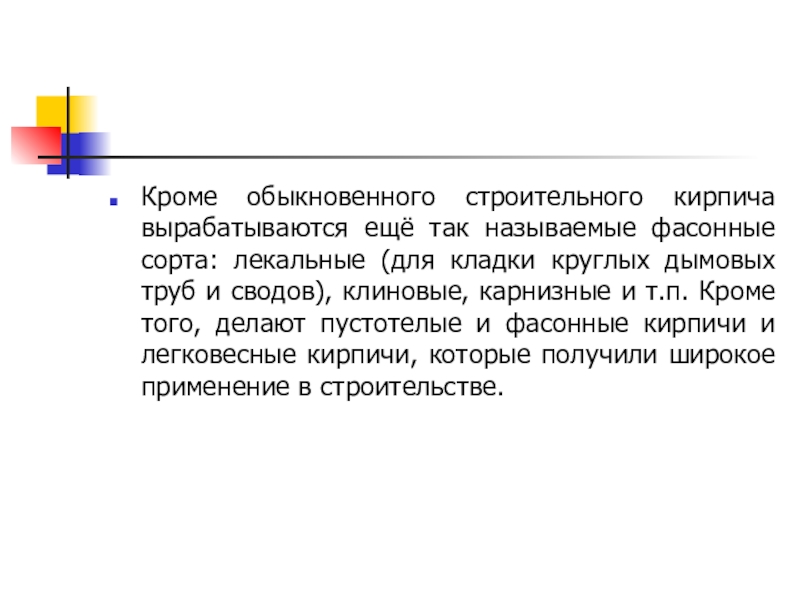

(для кладки круглых дымовых труб и сводов), клиновые, карнизные и т.п. Кроме того, делают пустотелые и фасонные кирпичи и легковесные кирпичи, которые получили широкое применение в строительстве.

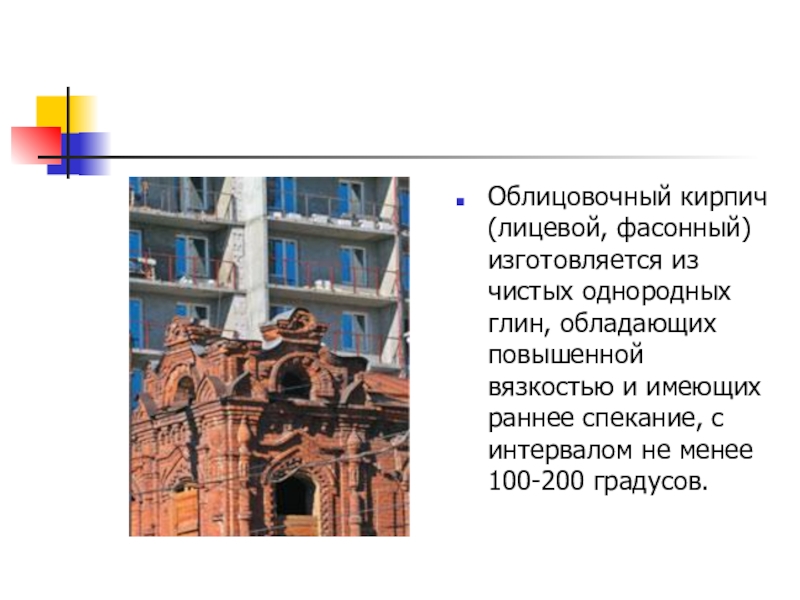

вязкостью и имеющих раннее спекание, с интервалом не менее 100-200 градусов.

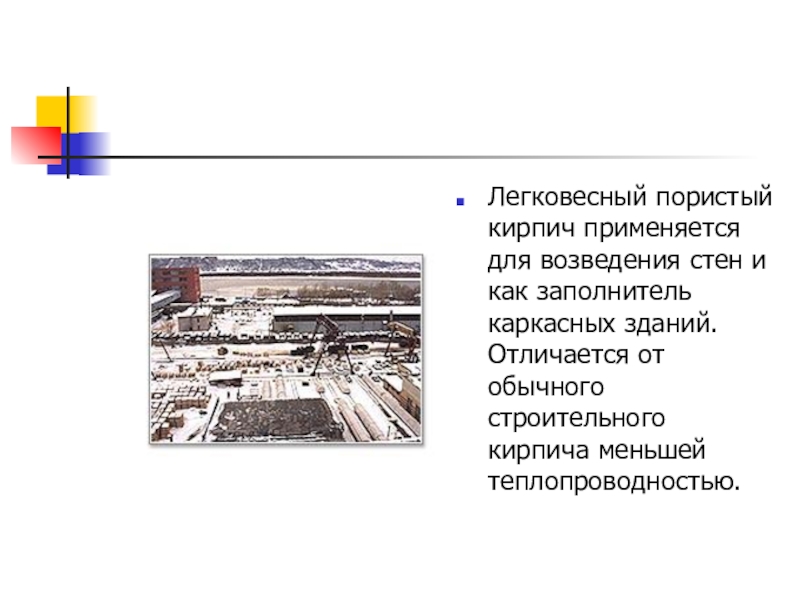

зданий. Отличается от обычного строительного кирпича меньшей теплопроводностью.

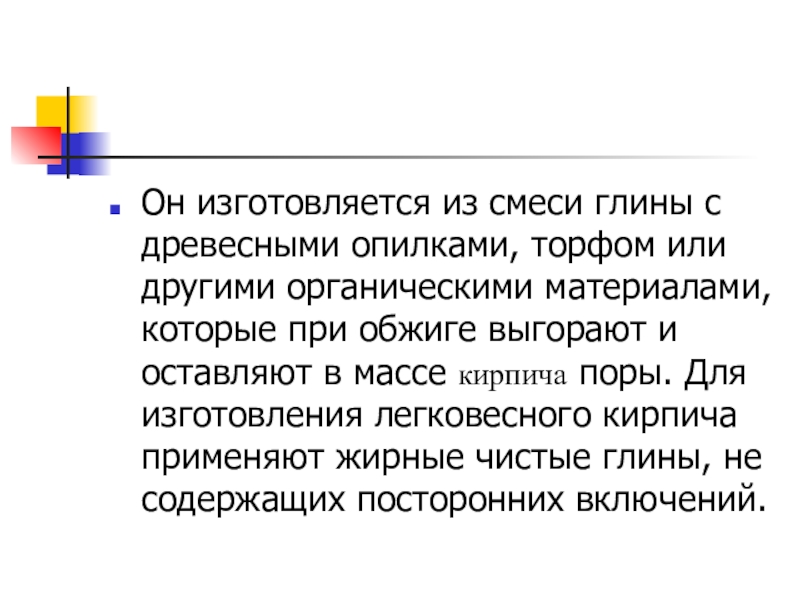

органическими материалами, которые при обжиге выгорают и оставляют в массе кирпича поры. Для изготовления легковесного кирпича применяют жирные чистые глины, не содержащих посторонних включений.

установок, так как отпрессованный кирпич, не подвергаясь сушке, непосредственно или после вылеживания в течении суток поступает в обжиговую печь.

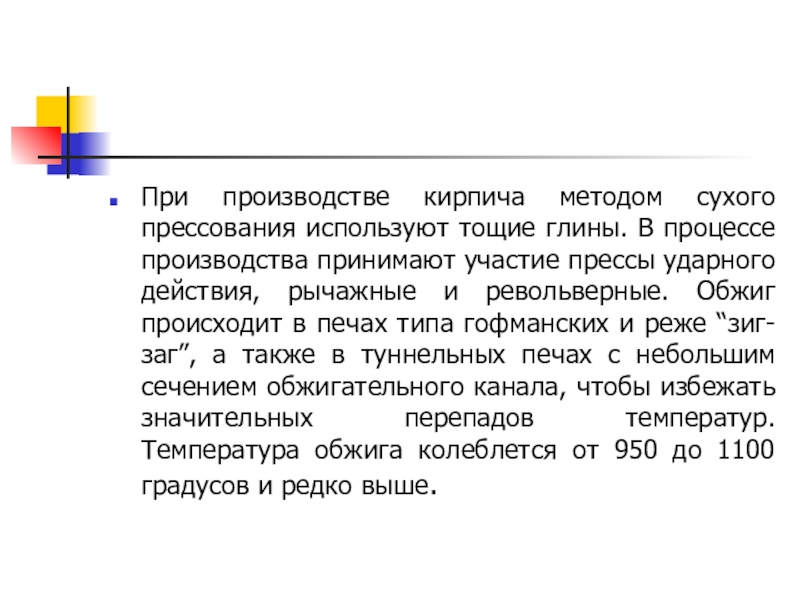

производства принимают участие прессы ударного действия, рычажные и револьверные. Обжиг происходит в печах типа гофманских и реже “зиг-заг”, а также в туннельных печах с небольшим сечением обжигательного канала, чтобы избежать значительных перепадов температур. Температура обжига колеблется от 950 до 1100 градусов и редко выше.
