Презентация, доклад Природные источники углеводородов
Содержание
- 1. Презентация Природные источники углеводородов
- 2. Источники УВ:Природный нефтяной газПопутный нефтяной газНефтьКаменный уголь

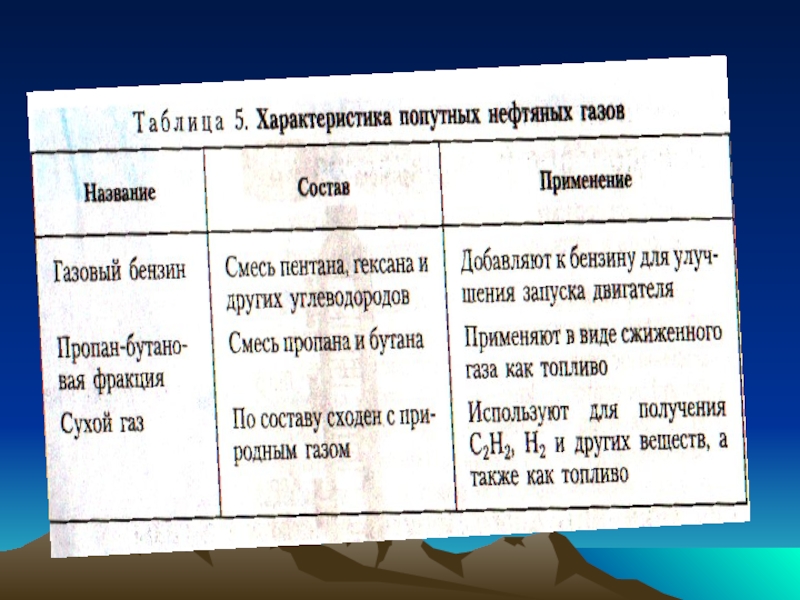

- 3. Попутный газ

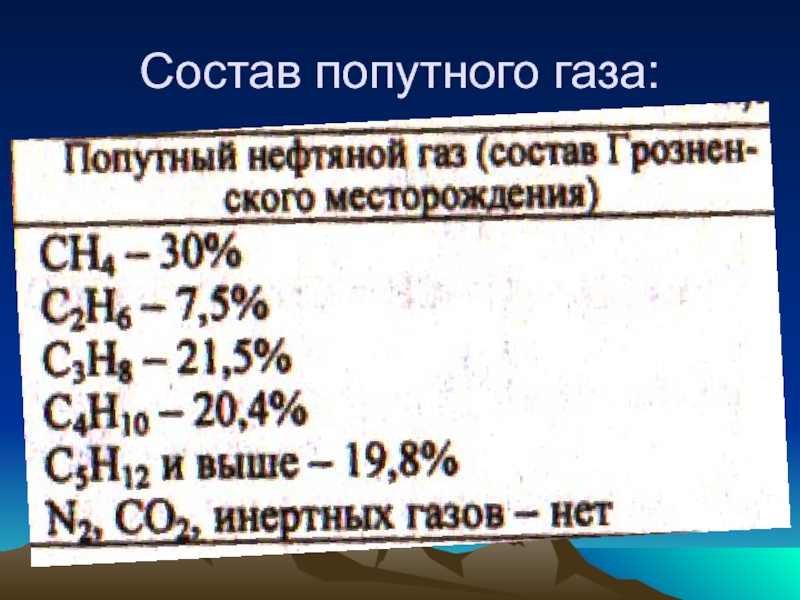

- 4. Состав попутного газа:
- 5. Слайд 5
- 6. Нахождение попутного газа в природе:Над залежами нефтиРастворенными в нефти под давлением

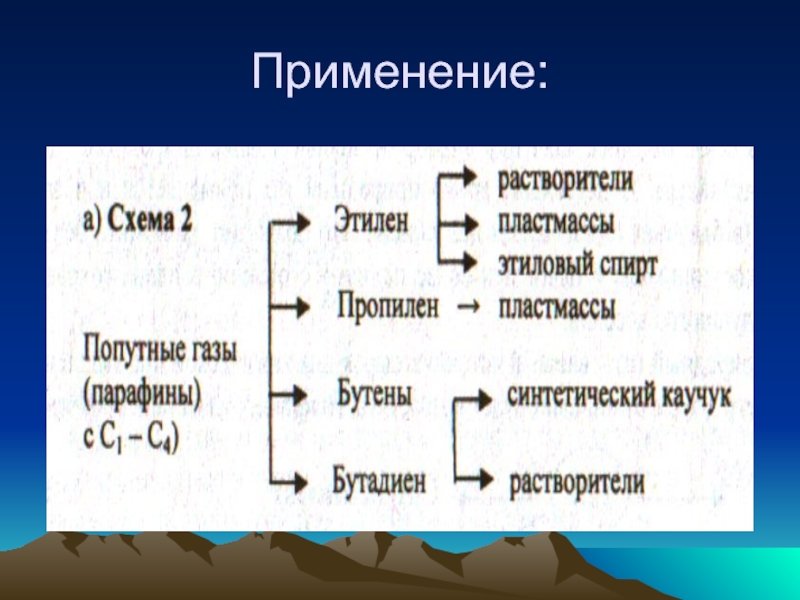

- 7. Применение:
- 8. Природный газ

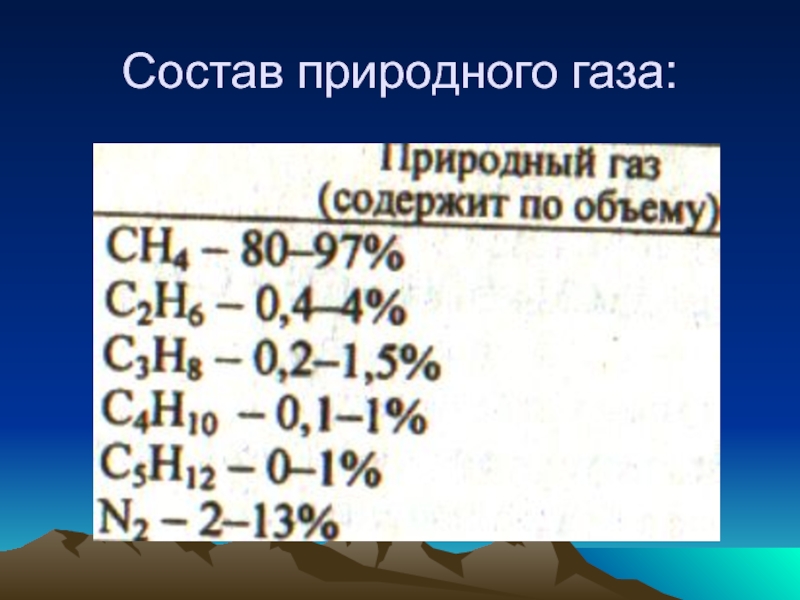

- 9. Состав природного газа:
- 10. Нахождение в природе:В газовых местонахожденияхВ газоконденсатных местонахожденияхНефтегазовых
- 11. Природный газ:ГоритНет золыПродукты сгорания экологически чистые: СО2 и Н2ОТеплота сгорания выше
- 12. Использование: а) горючиеТепловые электростанцииЗаводские котельные установкиРазличные промышленные

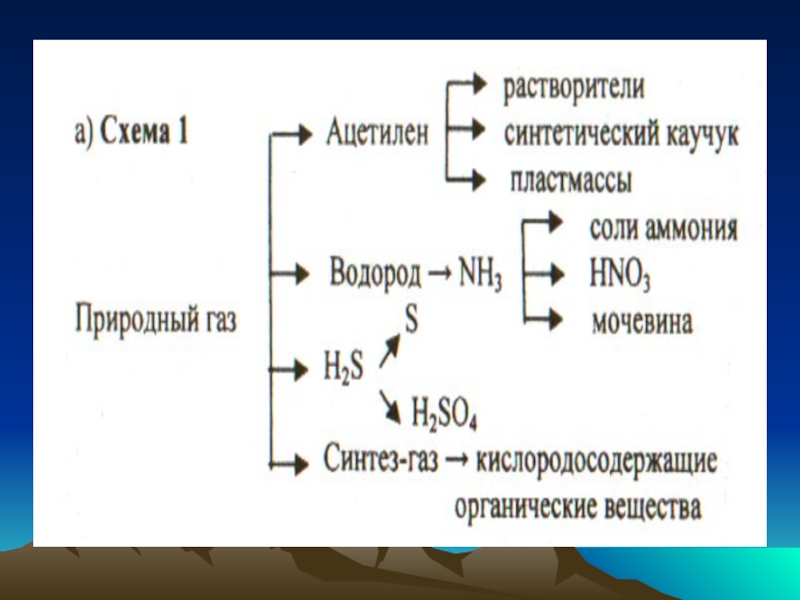

- 13. Использование: б) источник сырья для химической промышленности
- 14. Слайд 14
- 15. Слайд 15
- 16. Каменный уголь

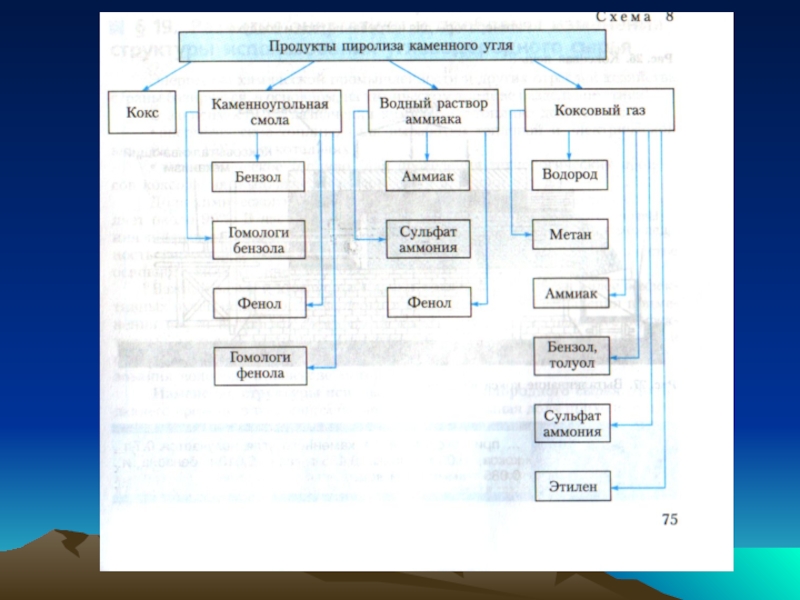

- 17. Коксохимия Коксование – пиролиз каменного угля –основной способ получения углеводородов
- 18. В печь загружают уголь и в каналах

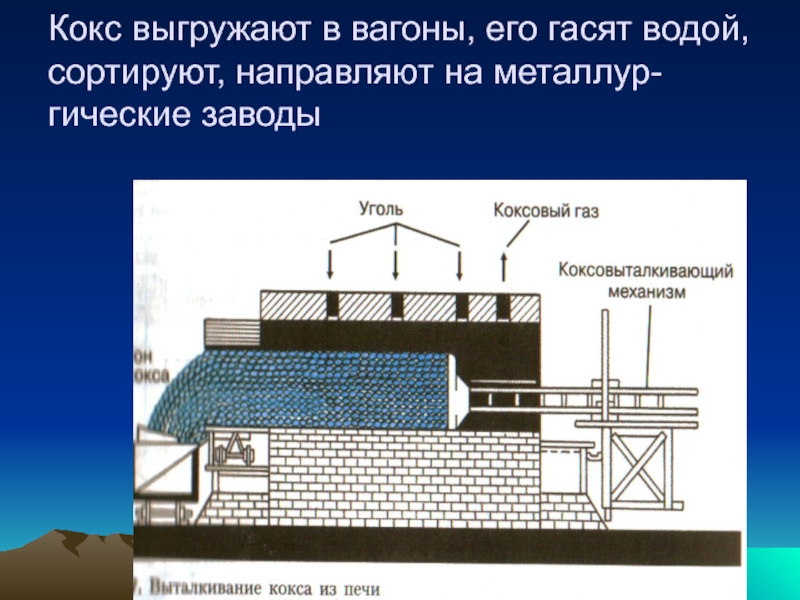

- 19. Кокс выгружают в вагоны, его гасят водой, сортируют, направляют на металлур-гические заводы
- 20. Слайд 20
- 21. Н е ф т ь

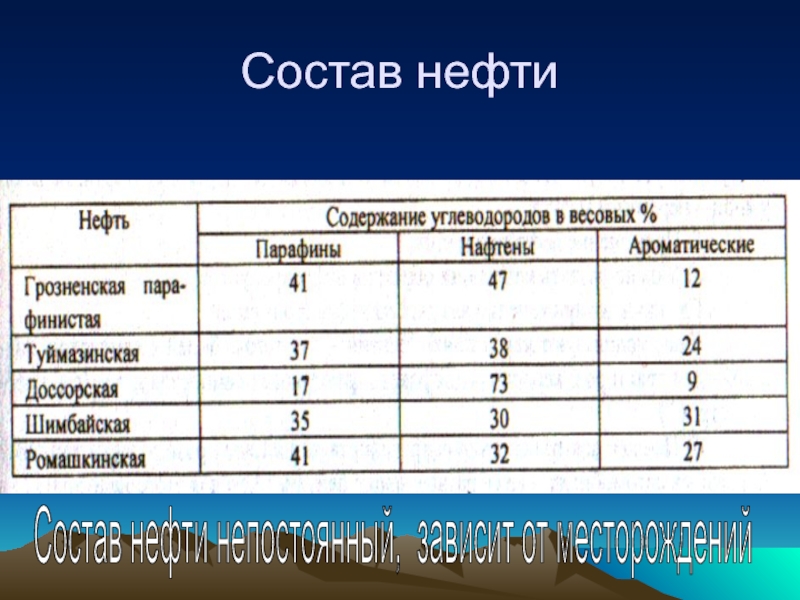

- 22. Состав нефтиСостав нефти непостоянный, зависит от месторождений
- 23. Нефть - это смесь углеводородов
- 24. Теория происхождения нефтиКарбидная теория Д.И.МенделееваБиологическая теорияКосмическая теория
- 25. Физические свойства:Маслянистая жидкостьЦвет от светло бурого до
- 26. Перегонка нефти – физический процесс1. трубчатая печь, 2. ректификационная колонна 3. холодильник
- 27. Технология перегонкиПо трубопроводу непрерывно в печь передается
- 28. Основные фракцииГазолиновая фракция бензинов – С5Н12 до

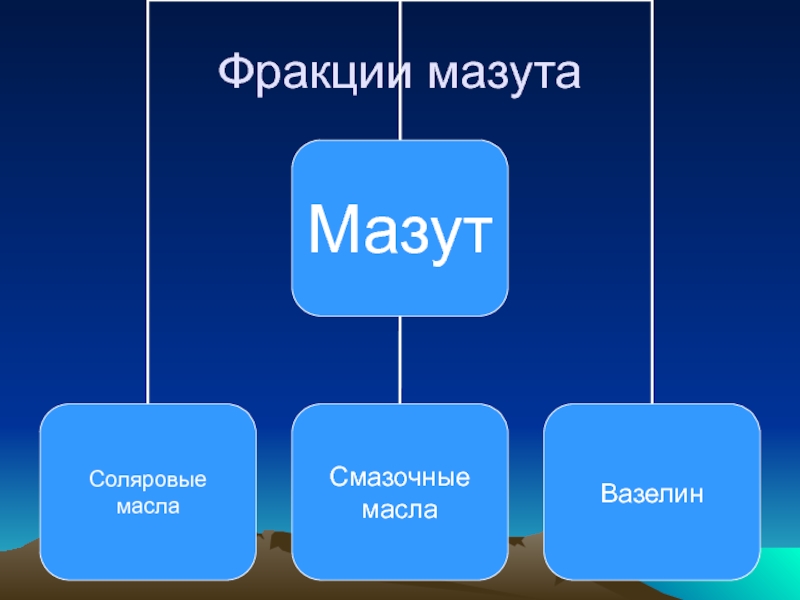

- 29. Фракции мазута

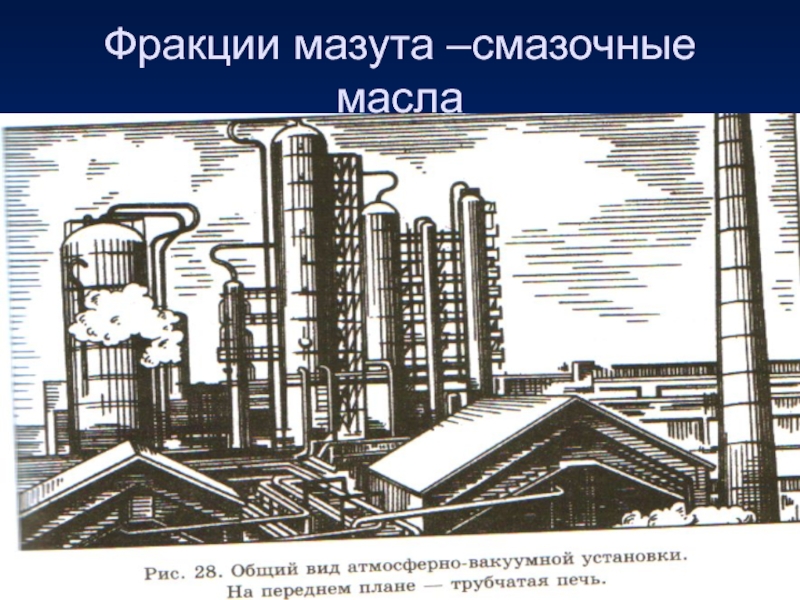

- 30. Фракции мазута –смазочные масла
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33

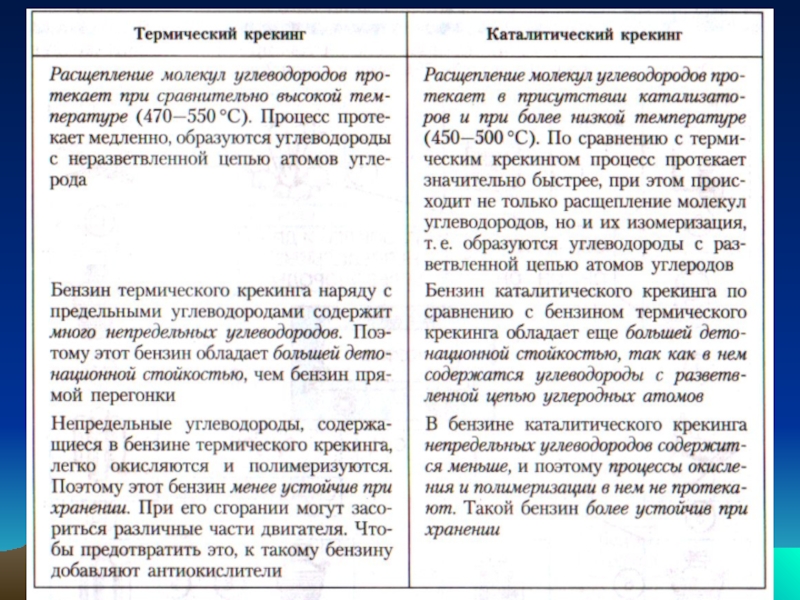

- 34. Крекинг нефтепродуктов – расщепление УВ с
- 35. С16Н34 С8Н18 +
- 36. Слайд 36
- 37. Пиролиз - разложение органических веществ без доступа воздуха при высокой температуреt= 700 и выше
- 38. Риформинг -переработка нефтепродуктов для получения ароматических углеводородов, водорода, бензина с повышенным содержанием аренов.
- 39. СН3-СН2-СН2-СН2-СН2-СН2-СН3 Pt/Al2O3
- 40. Д.И.Менделеев:Нефть – ценнейшее сырье для производства многих органических веществ«Топить можно и ассигнациями»
- 41. Добыча нефтиПервая промышленная скважина глубиной 23 м
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Применение нефтепродуктовбензин керосин лигроин
- 46. Слайд 46
- 47. Слайд 47
- 48. Развитие энергетики
- 49. Изменение структуры сырья

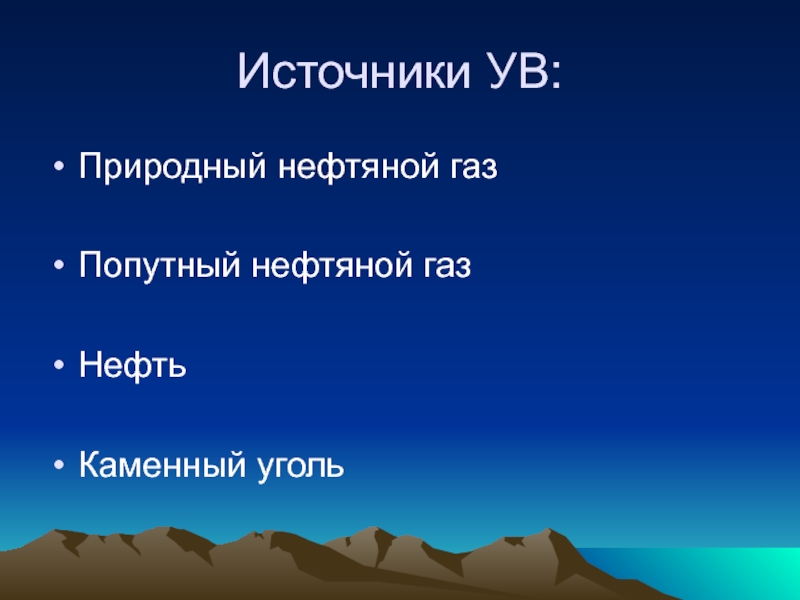

Источники УВ:Природный нефтяной газПопутный нефтяной газНефтьКаменный уголь

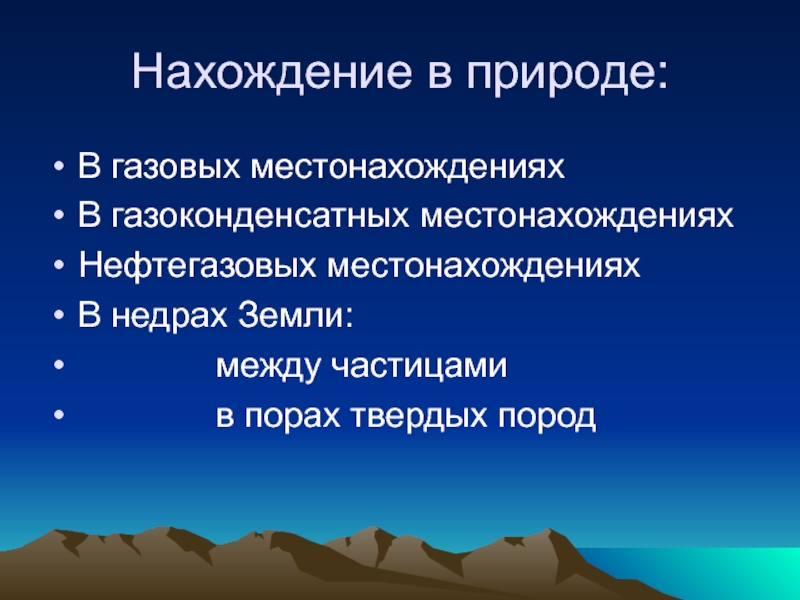

Слайд 10Нахождение в природе:
В газовых местонахождениях
В газоконденсатных местонахождениях
Нефтегазовых местонахождениях
В недрах Земли:
между частицами
в порах твердых пород
в порах твердых пород
Слайд 11Природный газ:
Горит
Нет золы
Продукты сгорания экологически чистые: СО2 и Н2О
Теплота сгорания выше

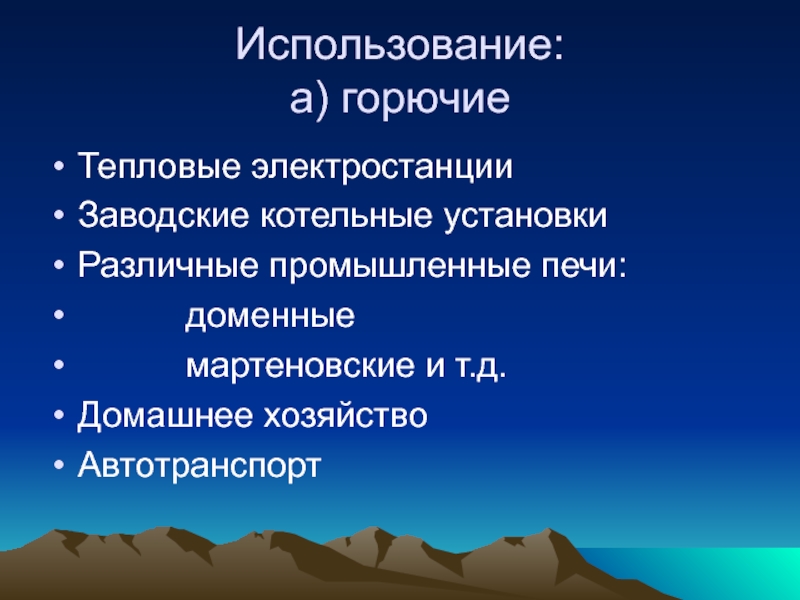

Слайд 12Использование:
а) горючие
Тепловые электростанции
Заводские котельные установки
Различные промышленные печи:
доменные
мартеновские и т.д.
Домашнее хозяйство
Автотранспорт
мартеновские и т.д.
Домашнее хозяйство
Автотранспорт

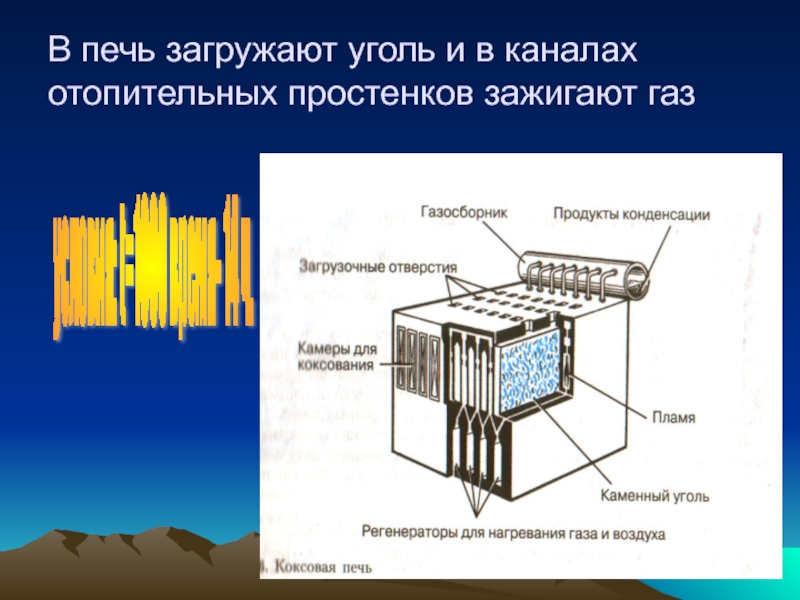

Слайд 18В печь загружают уголь и в каналах отопительных простенков зажигают газ
условия: t=1000 время- 14 ч.

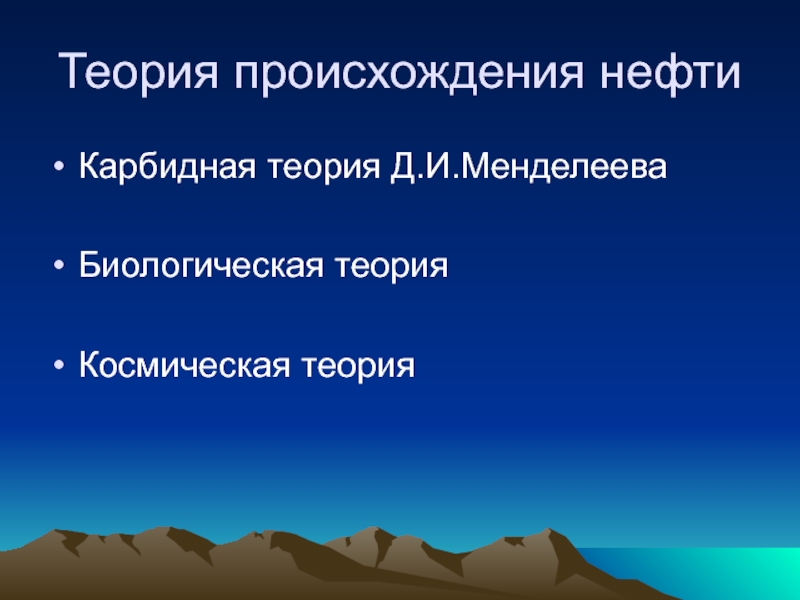

Слайд 24Теория происхождения нефти
Карбидная теория Д.И.Менделеева
Биологическая теория
Космическая теория
Слайд 25Физические свойства:
Маслянистая жидкость
Цвет от светло бурого до черного
Характерный запах
Легче воды
В
воде не растворяется
Нет определенного температуры кипения
Нет определенного температуры кипения
Вывод: свойства зависят от состава

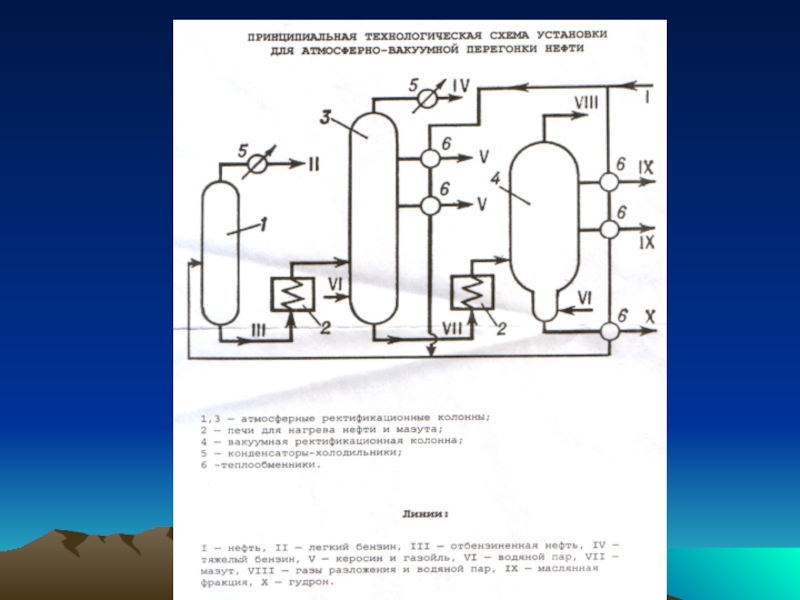

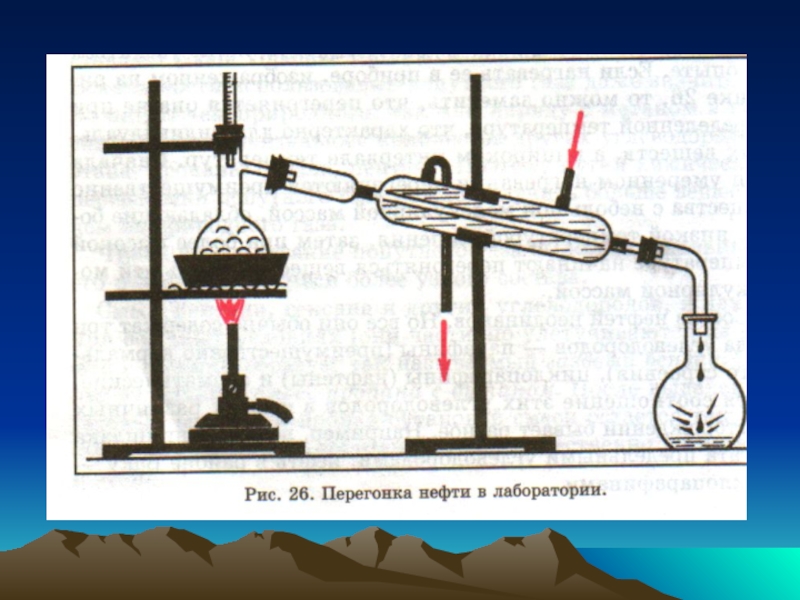

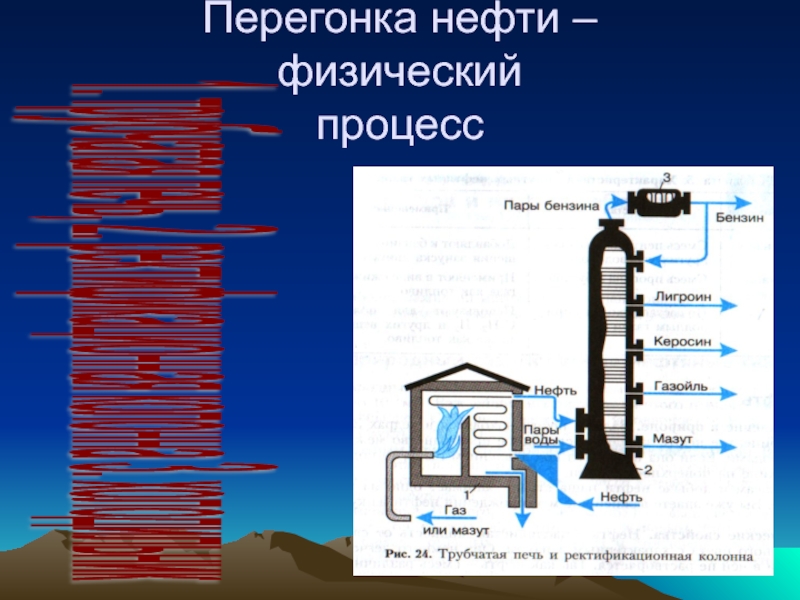

Слайд 26Перегонка нефти –
физический
процесс
1. трубчатая печь, 2. ректификационная колонна 3.
холодильник
Слайд 27Технология перегонки
По трубопроводу непрерывно в печь передается нефть
нагревается и в виде
смеси жидкости и паров поступает в ректификационную колонну
Внутри колонны тарелки с отверстиями, пары нефти через отверстия поднимаются наверх, постепенно охлаждаются, сжижаются
Менее летучие углеводороды конденсируются на первых тарелках
Наиболее летучие собираются на верхних тарелках
НЕДОСТАТОК: малый выход бензина
Внутри колонны тарелки с отверстиями, пары нефти через отверстия поднимаются наверх, постепенно охлаждаются, сжижаются
Менее летучие углеводороды конденсируются на первых тарелках
Наиболее летучие собираются на верхних тарелках
НЕДОСТАТОК: малый выход бензина

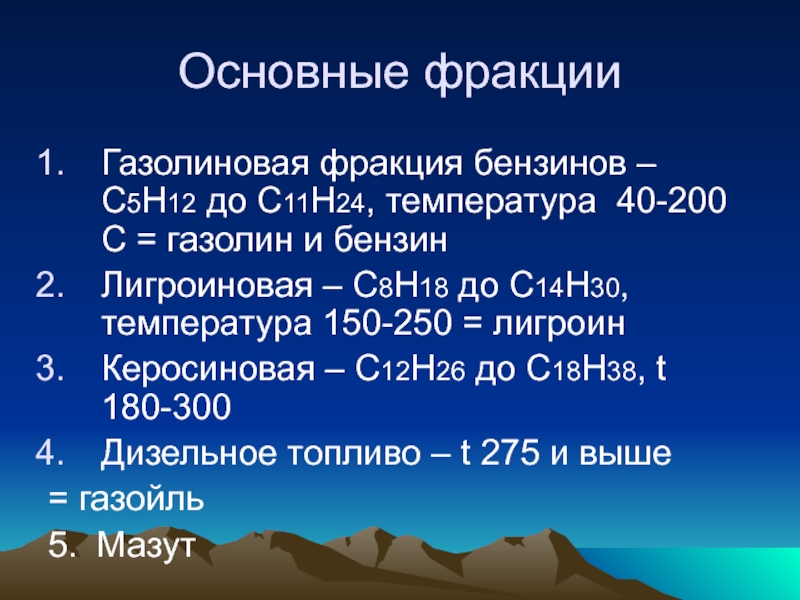

Слайд 28Основные фракции
Газолиновая фракция бензинов – С5Н12 до С11Н24, температура 40-200 С
= газолин и бензин
Лигроиновая – С8Н18 до С14Н30, температура 150-250 = лигроин
Керосиновая – С12Н26 до С18Н38, t 180-300
Дизельное топливо – t 275 и выше
= газойль
5. Мазут
Лигроиновая – С8Н18 до С14Н30, температура 150-250 = лигроин
Керосиновая – С12Н26 до С18Н38, t 180-300
Дизельное топливо – t 275 и выше
= газойль
5. Мазут

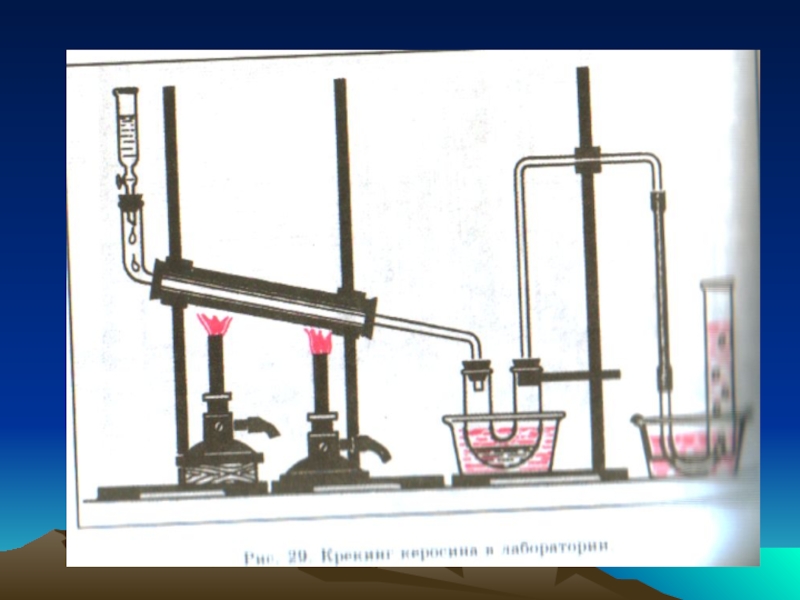

Слайд 34Крекинг нефтепродуктов – расщепление УВ с длинной цепью на УВ с
меньшей относительной Мr
Крекинг – to crack - расщепление
Слайд 35С16Н34 С8Н18 + С8Н16
Гексадекан
октан + октен
С8Н18 С4Н10 + С4Н8
Октан бутан + бутен
С4Н10 С2Н6 + С2Н4
Бутан этан + этен
С8Н18 С4Н10 + С4Н8
Октан бутан + бутен
С4Н10 С2Н6 + С2Н4
Бутан этан + этен

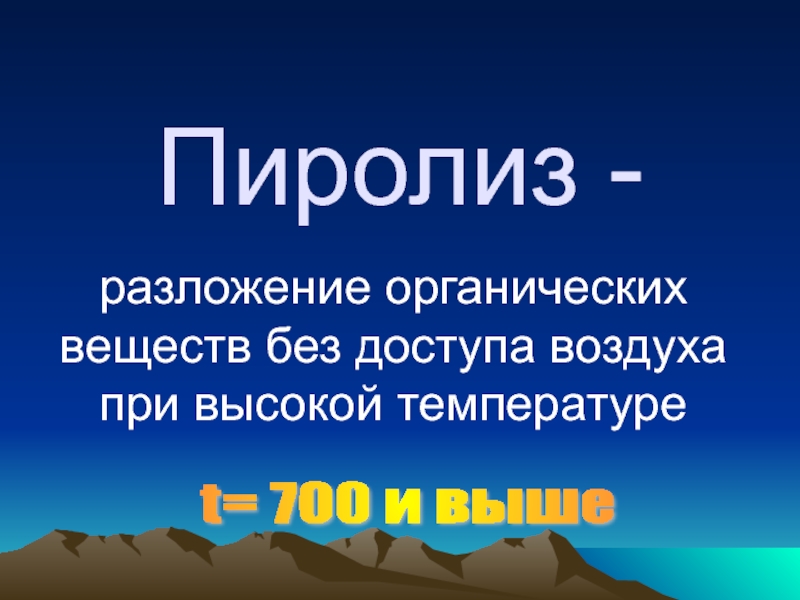

Слайд 37Пиролиз -
разложение органических веществ без доступа воздуха при высокой температуре
t=
700 и выше
Слайд 38Риформинг -
переработка нефтепродуктов для получения ароматических углеводородов, водорода, бензина с повышенным
содержанием аренов.
Слайд 40Д.И.Менделеев:
Нефть – ценнейшее сырье для производства многих органических веществ
«Топить можно и
ассигнациями»

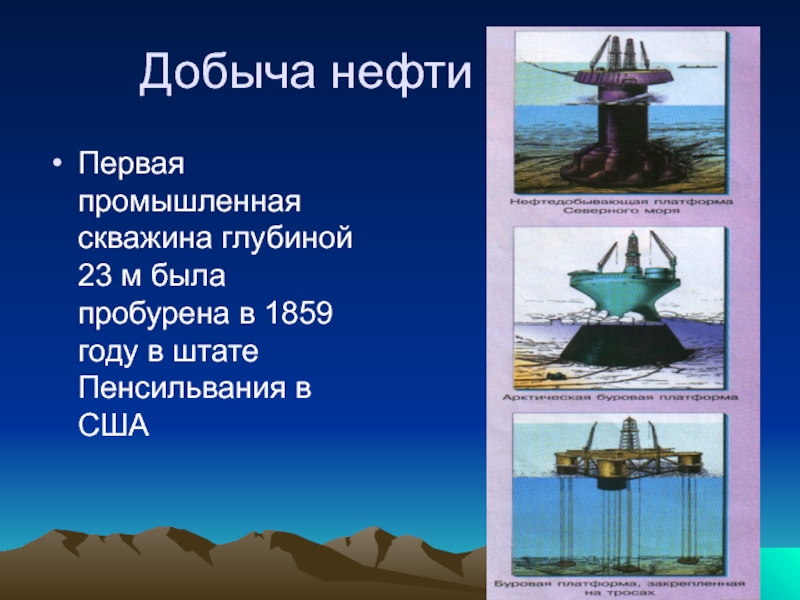

Слайд 41Добыча нефти
Первая промышленная скважина глубиной 23 м была пробурена в 1859
году в штате Пенсильвания в США

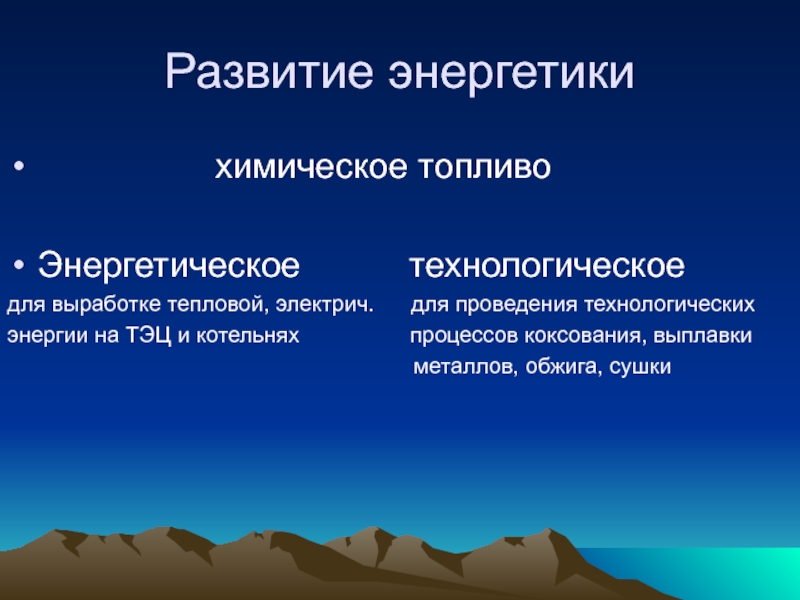

Слайд 48Развитие энергетики
химическое
топливо
Энергетическое технологическое
для выработке тепловой, электрич. для проведения технологических
энергии на ТЭЦ и котельнях процессов коксования, выплавки
металлов, обжига, сушки
Энергетическое технологическое
для выработке тепловой, электрич. для проведения технологических
энергии на ТЭЦ и котельнях процессов коксования, выплавки
металлов, обжига, сушки

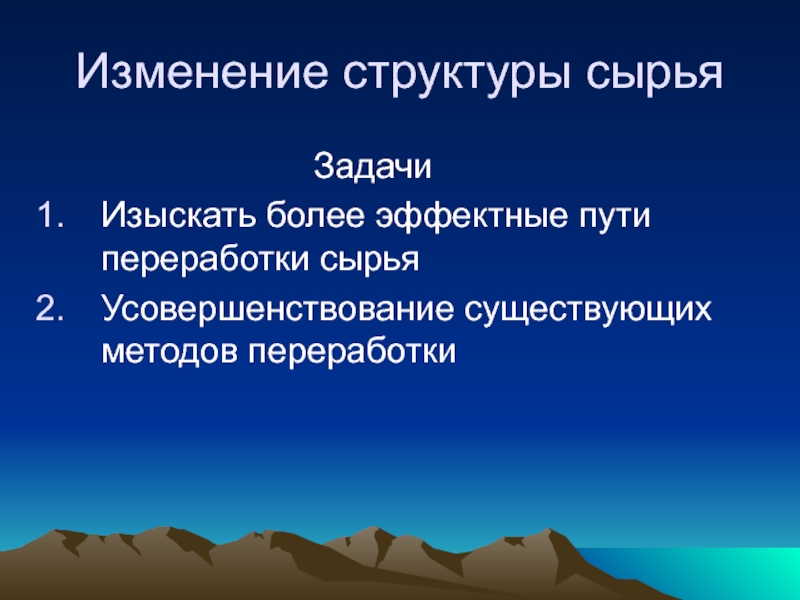

Слайд 49Изменение структуры сырья
Задачи
Изыскать более эффектные пути переработки сырья
Усовершенствование существующих методов переработки
Изыскать более эффектные пути переработки сырья
Усовершенствование существующих методов переработки
