Презентация, доклад по ТОХТ на тему Теплообменные аппараты

от горячего теплоносителя к холодному (нагреваемому). Теплоносителями могут быть газы, пары, жидкости. В зависимости от назначения теплообменные аппараты используют как нагреватели и как охладители. Применяется в технологических процессах нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности, в энергетике и коммунальном хозяйстве.

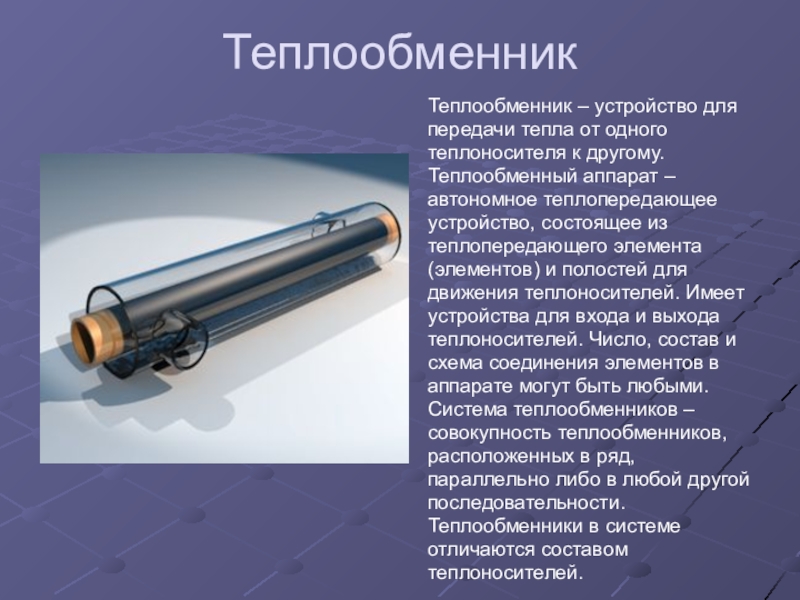

Теплообменный аппарат –
автономное теплопередающее
устройство, состоящее из
теплопередающего элемента
(элементов) и полостей для
движения теплоносителей. Имеет
устройства для входа и выхода
теплоносителей. Число, состав и
схема соединения элементов в
аппарате могут быть любыми.
Система теплообменников –
совокупность теплообменников,
расположенных в ряд,
параллельно либо в любой другой
последовательности.
Теплообменники в системе
отличаются составом
теплоносителей.

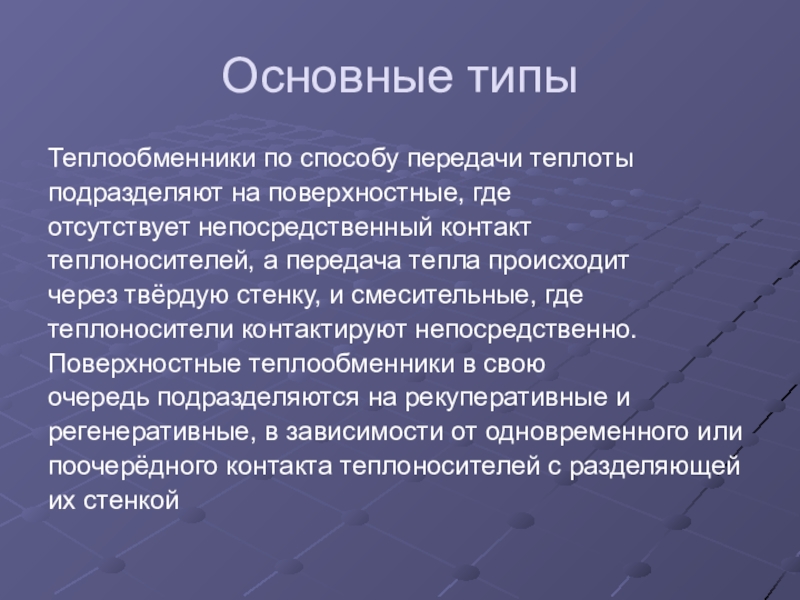

непосредственный контакт
теплоносителей, а передача тепла происходит
через твёрдую стенку, и смесительные, где
теплоносители контактируют непосредственно.
Поверхностные теплообменники в свою
очередь подразделяются на рекуперативные и
регенеративные, в зависимости от одновременного или
поочерёдного контакта теплоносителей с разделяющей
их стенкой

в теплообменнике, одна среда сосредоточена в баке большого объема, вторая протекает через змеевик;
скоростные (кожухотрубные) среды движутся с достаточно большой скоростью для увеличения коэффициента теплоотдачи, много мелких трубочек находятся в одной большой (кожух), среды движутся одна в межтрубном пространстве, другая внутри трубочек, обычно в трубочках находится более «грязная» среда, так как их легче чистить;

в изготовлении (штампованные пластины складываются с прокладками между ними), легко модифицируется (добавляются или убираются пластины), хорошая эффективность (большая площадь контакта через пластины).
пластинчато-ребристый теплообменник в отличие от пластинчатого теплообменника состоит из системы разделительных пластин, между которыми находятся ребристые поверхности - насадки, присоединенные к пластинам методом пайки в вакууме

высокочастотной сварки, соединенные поочередно с поворотом на 90 градусов. За счет конструкции, а также многообразия используемых материалов достигаются высокие температуры греющих сред, небольшие сопротивления, высокие показатели отношения телепередающей площади к массе теплообменника, длительный срок службы, низкая стоимость и др. Часто используются для утилизации тепла отходящих газов.
спиральный теплообменник представляет собой два спиральных канала, навитых из рулонного материала вокруг центральной разделительной перегородки — керна, среды движутся по каналам. Одно из назначений спиральных теплообменников — нагревание и охлаждение высоковязких жидкостей.
