Слайд 1



Презентация
по теме:
«Газовый конденсат»
Студента группы 15-ПН-02
2 курса
ЧПОУ ККУТТ
Татлок Мурата

Преподаватель: Стародуб Марина Владимировна


Презентацияпо теме:«Газовый конденсат»Студента группы 15-ПН-022 курсаЧПОУ ККУТТТатлок МуратаПреподаватель: Стародуб Марина Владимировна

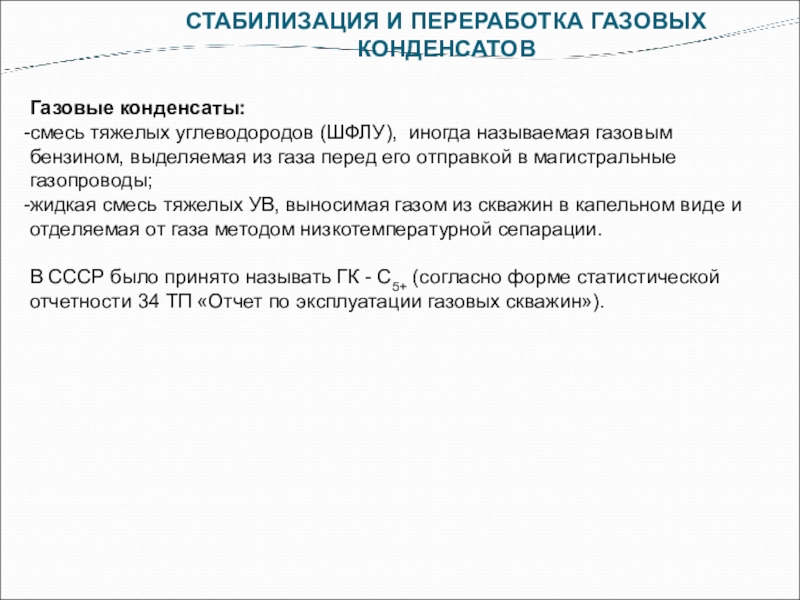

Слайд 2СТАБИЛИЗАЦИЯ И ПЕРЕРАБОТКА ГАЗОВЫХ КОНДЕНСАТОВ
Газовые конденсаты:
смесь тяжелых углеводородов (ШФЛУ), иногда

называемая газовым бензином, выделяемая из газа перед его отправкой в магистральные газопроводы;
жидкая смесь тяжелых УВ, выносимая газом из скважин в капельном виде и отделяемая от газа методом низкотемпературной сепарации.

В СССР было принято называть ГК - С5+ (согласно форме статистической отчетности 34 ТП «Отчет по эксплуатации газовых скважин»).

СТАБИЛИЗАЦИЯ И ПЕРЕРАБОТКА ГАЗОВЫХ КОНДЕНСАТОВГазовые конденсаты: смесь тяжелых углеводородов (ШФЛУ), иногда называемая газовым бензином, выделяемая из газа

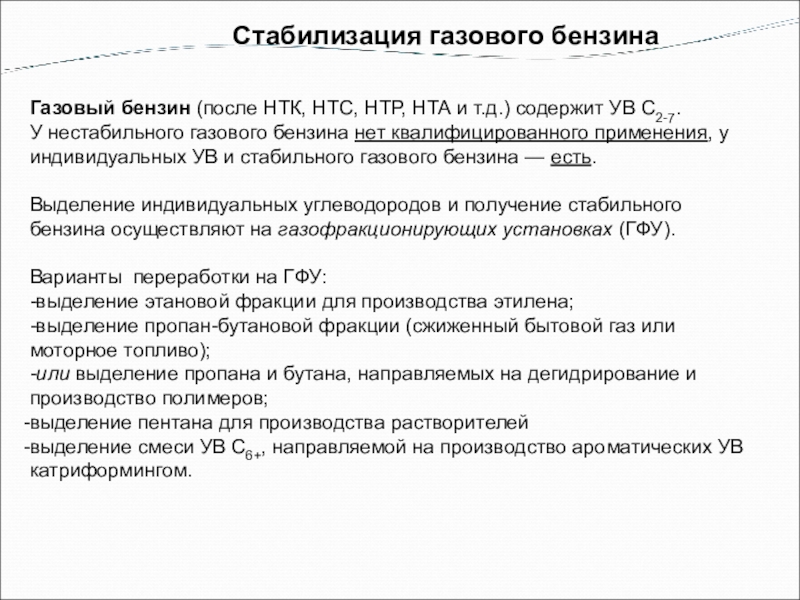

Слайд 3Стабилизация газового бензина
Газовый бензин (после НТК, НТС, НТР, НТА и т.д.)

содержит УВ С2-7.
У нестабильного газового бензина нет квалифицированного применения, у индивидуальных УВ и стабильного газового бензина — есть.

Выделение индивидуальных углеводородов и получение стабильного бензина осуществляют на газофракционирующих установках (ГФУ).

Варианты переработки на ГФУ:
-выделение этановой фракции для производства этилена;
-выделение пропан-бутановой фракции (сжиженный бытовой газ или моторное топливо);
-или выделение пропана и бутана, направляемых на дегидрирование и производство полимеров;
выделение пентана для производства растворителей
выделение смеси УВ С6+, направляемой на производство ароматических УВ катриформингом.


Стабилизация газового бензинаГазовый бензин (после НТК, НТС, НТР, НТА и т.д.) содержит УВ С2-7.У нестабильного газового бензина

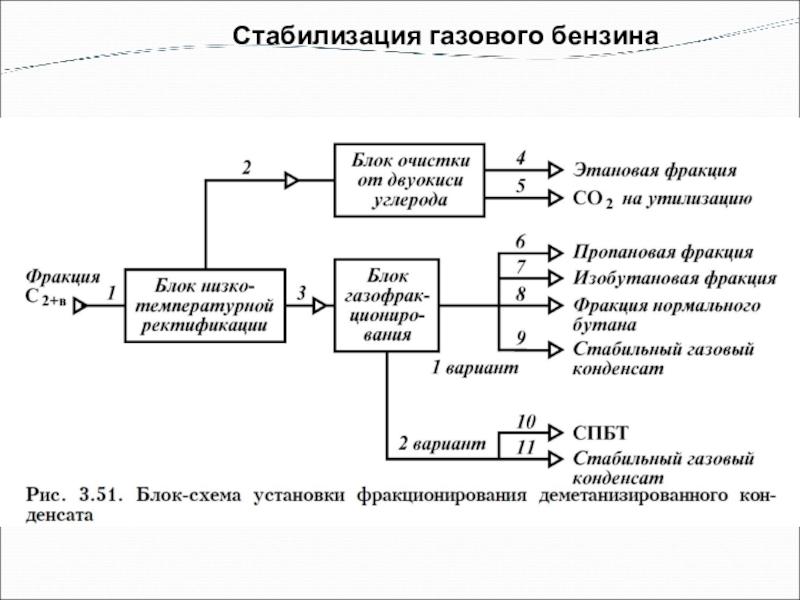

Слайд 4Стабилизация газового бензина

Стабилизация газового бензина

Слайд 5Стабилизация газового бензина
ГФУ:
одноколонные (стабилизационные) – как правило, предназначены для стабилизации

газового бензина и получения топливного сжиженного газа (смесь пропана и бутана);
Многоколонные - многоколонные ГФУ, позволяющие получать, кроме стабильного газового бензина, индивидуальные углеводороды, сырьем для ГФУ служит, как правило, деэтанизированный нестабильный газовый бензин.
Стабилизация газового бензинаГФУ: одноколонные (стабилизационные) – как правило, предназначены для стабилизации газового бензина и получения топливного сжиженного

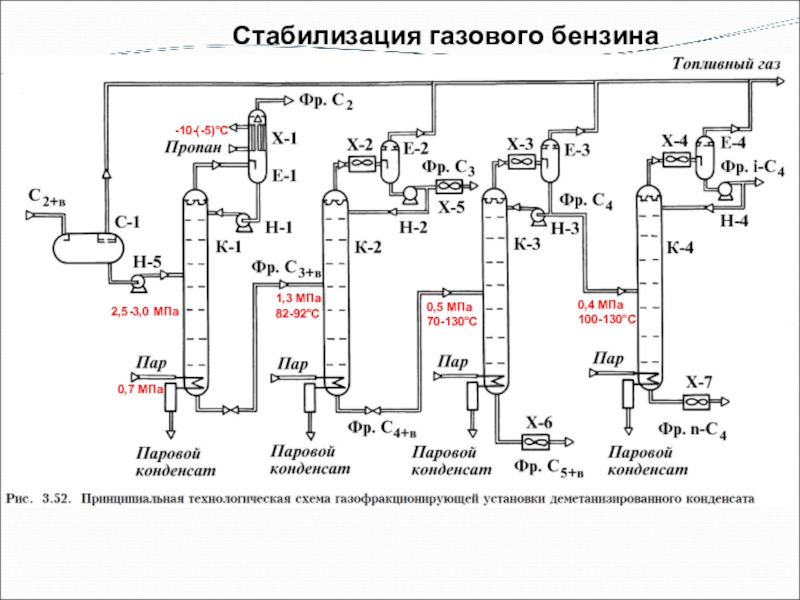

Слайд 6Стабилизация газового бензина
2,5-3,0 МПа
-10-(-5)°C
0,7 МПа
1,3 МПа
82-92°С
0,5 МПа
70-130°С


0,4 МПа
100-130°С

Стабилизация газового бензина2,5-3,0 МПа -10-(-5)°C 0,7 МПа 1,3 МПа82-92°С 0,5 МПа70-130°С 0,4 МПа100-130°С

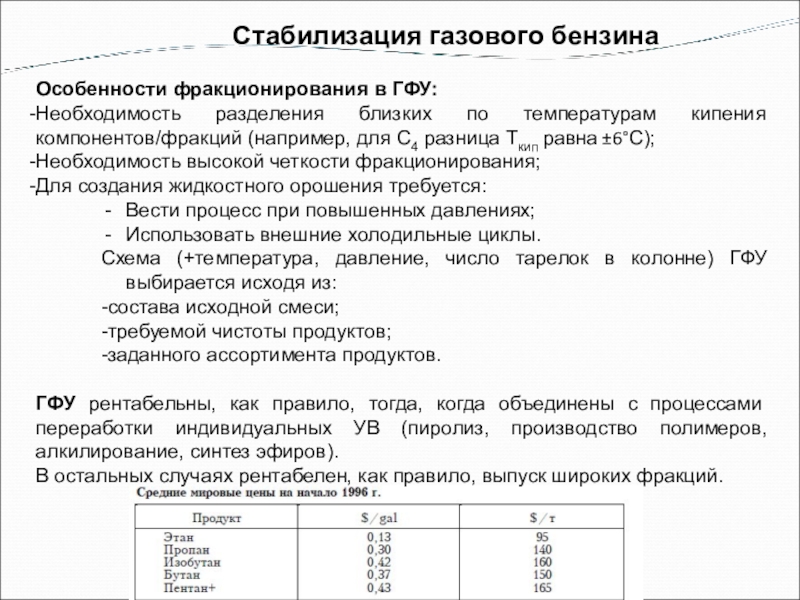

Слайд 7Стабилизация газового бензина
Особенности фракционирования в ГФУ:
Необходимость разделения близких по температурам кипения

компонентов/фракций (например, для С4 разница Ткип равна ±6°С);
Необходимость высокой четкости фракционирования;
Для создания жидкостного орошения требуется:
Вести процесс при повышенных давлениях;
Использовать внешние холодильные циклы.
Схема (+температура, давление, число тарелок в колонне) ГФУ выбирается исходя из:
-состава исходной смеси;
-требуемой чистоты продуктов;
-заданного ассортимента продуктов.

ГФУ рентабельны, как правило, тогда, когда объединены с процессами переработки индивидуальных УВ (пиролиз, производство полимеров, алкилирование, синтез эфиров).
В остальных случаях рентабелен, как правило, выпуск широких фракций.
Стабилизация газового бензинаОсобенности фракционирования в ГФУ:Необходимость разделения близких по температурам кипения компонентов/фракций (например, для С4 разница Ткип

Слайд 8Стабилизация газового бензина

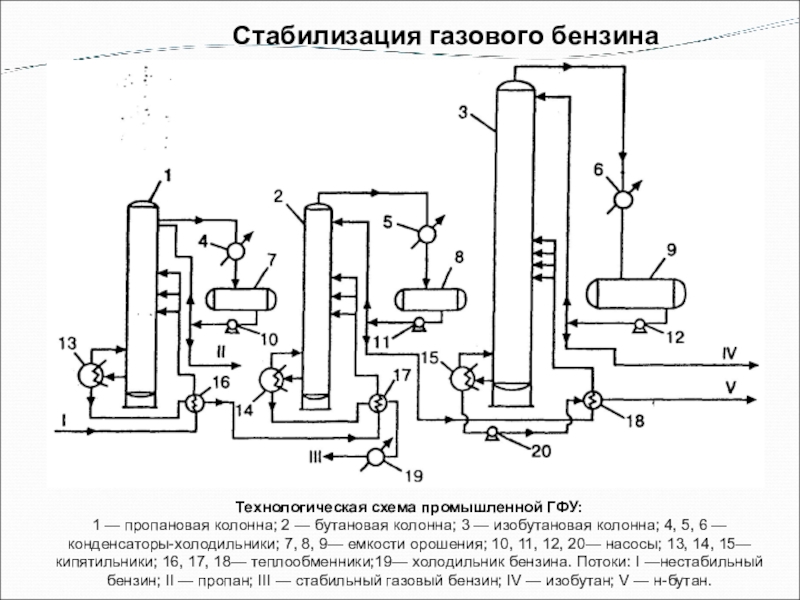

Технологическая схема промышленной ГФУ:
1 — пропановая колонна; 2 —

бутановая колонна; 3 — изобутановая колонна; 4, 5, 6 — конденсаторы-холодильники; 7, 8, 9— емкости орошения; 10, 11, 12, 20— насосы; 13, 14, 15— кипятильники; 16, 17, 18— теплообменники;19— холодильник бензина. Потоки: I —нестабильный бензин; II — пропан; III — стабильный газовый бензин; IV — изобутан; V — н-бутан.
Стабилизация газового бензинаТехнологическая схема промышленной ГФУ:1 — пропановая колонна; 2 — бутановая колонна; 3 — изобутановая колонна;

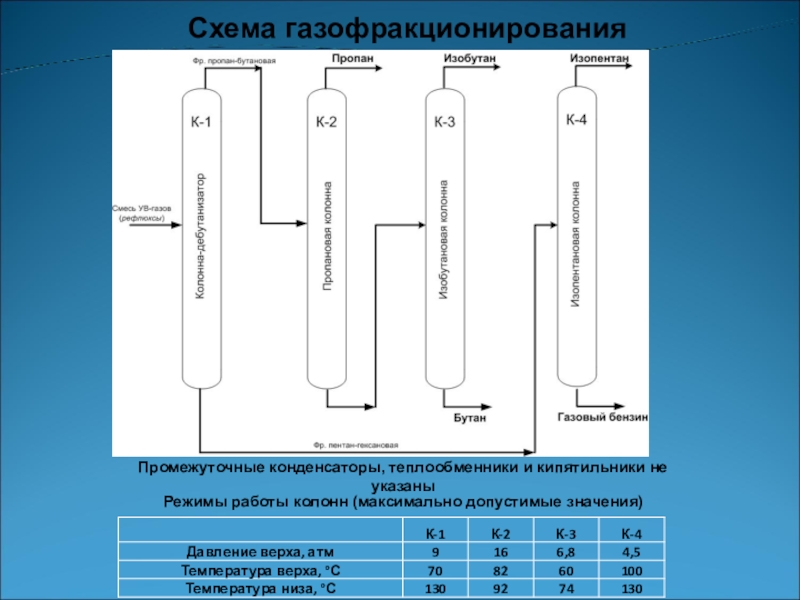

Слайд 9Схема газофракционирования
Промежуточные конденсаторы, теплообменники и кипятильники не указаны
Режимы работы колонн (максимально

допустимые значения)
Схема газофракционированияПромежуточные конденсаторы, теплообменники и кипятильники не указаныРежимы работы колонн (максимально допустимые значения)

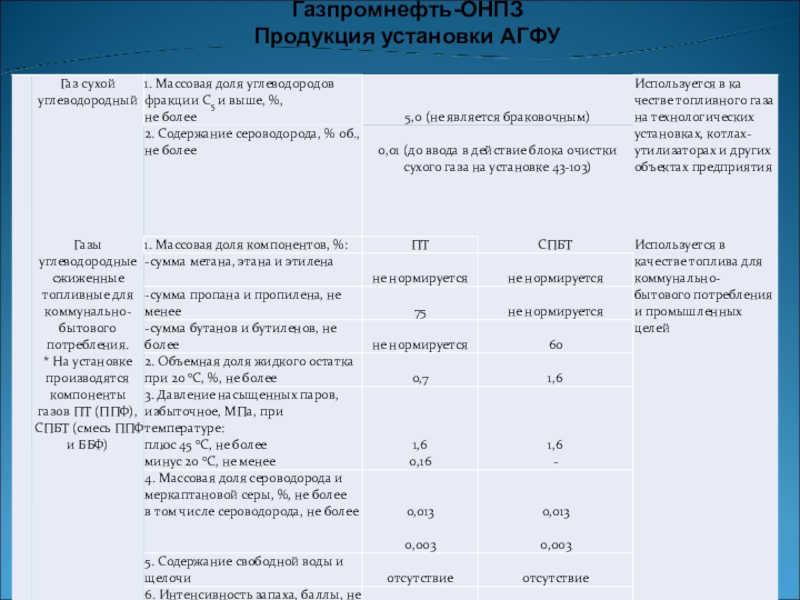

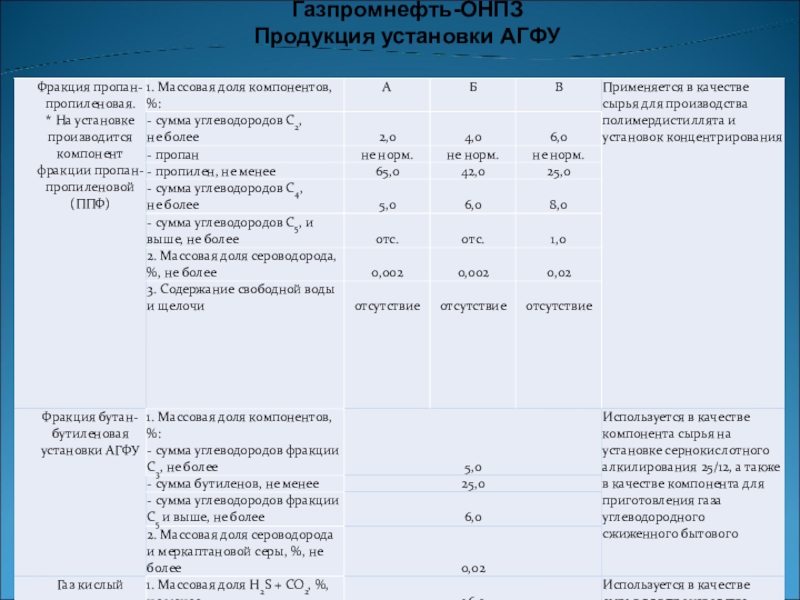

Слайд 10Газпромнефть-ОНПЗ
Продукция установки АГФУ


Газпромнефть-ОНПЗПродукция установки АГФУ

Слайд 11Газпромнефть-ОНПЗ
Продукция установки АГФУ


Газпромнефть-ОНПЗПродукция установки АГФУ

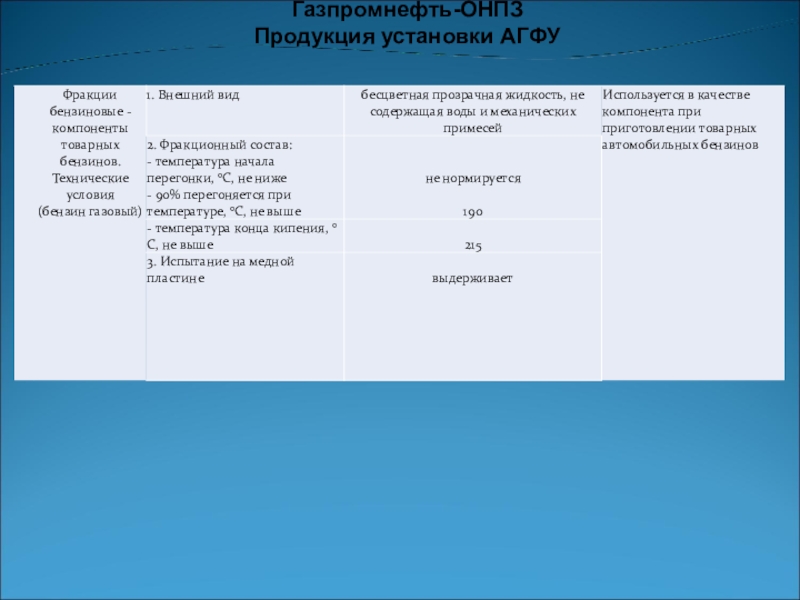

Слайд 12Газпромнефть-ОНПЗ
Продукция установки АГФУ


Газпромнефть-ОНПЗПродукция установки АГФУ

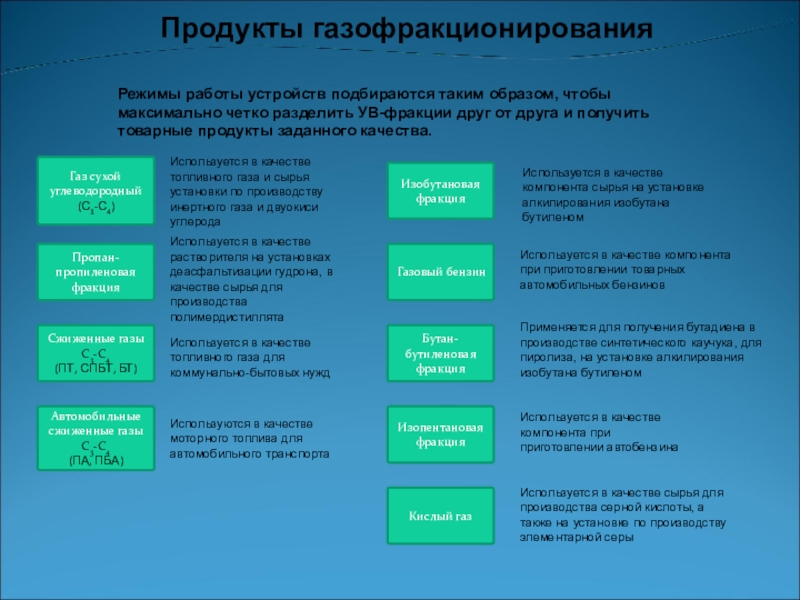

Слайд 13Продукты газофракционирования
Режимы работы устройств подбираются таким образом, чтобы максимально четко разделить

УВ-фракции друг от друга и получить товарные продукты заданного качества.

Газ сухой углеводородный
(С1-С4)

Пропан-пропиленовая фракция

Сжиженные газы С3-С4
(ПТ, СПБТ, БТ)

Автомобильные сжиженные газы С3-С4
(ПА, ПБА)

Изобутановая фракция

Газовый бензин

Используется в качестве топливного газа и сырья установки по производству инертного газа и двуокиси углерода

Используется в качестве растворителя на установках деасфальтизации гудрона, в качестве сырья для производства полимердистиллята

Используется в качестве топливного газа для коммунально-бытовых нужд

Используются в качестве моторного топлива для автомобильного транспорта

Используется в качестве компонента сырья на установке алкилирования изобутана бутиленом

Используется в качестве компонента при приготовлении товарных автомобильных бензинов

Бутан-бутиленовая фракция

Применяется для получения бутадиена в производстве синтетического каучука, для пиролиза, на установке алкилирования изобутана бутиленом

Изопентановая фракция

Используется в качестве компонента при приготовлении автобензина

Кислый газ

Используется в качестве сырья для производства серной кислоты, а также на установке по производству элементарной серы

Продукты газофракционированияРежимы работы устройств подбираются таким образом, чтобы максимально четко разделить УВ-фракции друг от друга и получить

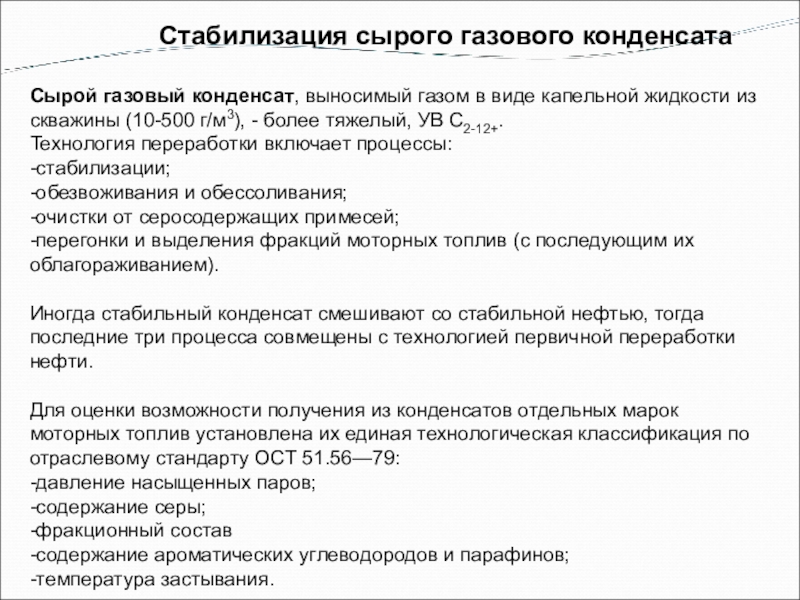

Слайд 14Стабилизация сырого газового конденсата
Сырой газовый конденсат, выносимый газом в виде капельной

жидкости из скважины (10-500 г/м3), - более тяжелый, УВ С2-12+.
Технология переработки включает процессы:
-стабилизации;
-обезвоживания и обессоливания;
-очистки от серосодержащих примесей;
-перегонки и выделения фракций моторных топлив (с последующим их облагораживанием).

Иногда стабильный конденсат смешивают со стабильной нефтью, тогда последние три процесса совмещены с технологией первичной переработки нефти.

Для оценки возможности получения из конденсатов отдельных марок моторных топлив установлена их единая технологическая классификация по отраслевому стандарту ОСТ 51.56—79:
-давление насыщенных паров;
-содержание серы;
-фракционный состав
-содержание ароматических углеводородов и парафинов;
-температура застывания.
Стабилизация сырого газового конденсатаСырой газовый конденсат, выносимый газом в виде капельной жидкости из скважины (10-500 г/м3), -

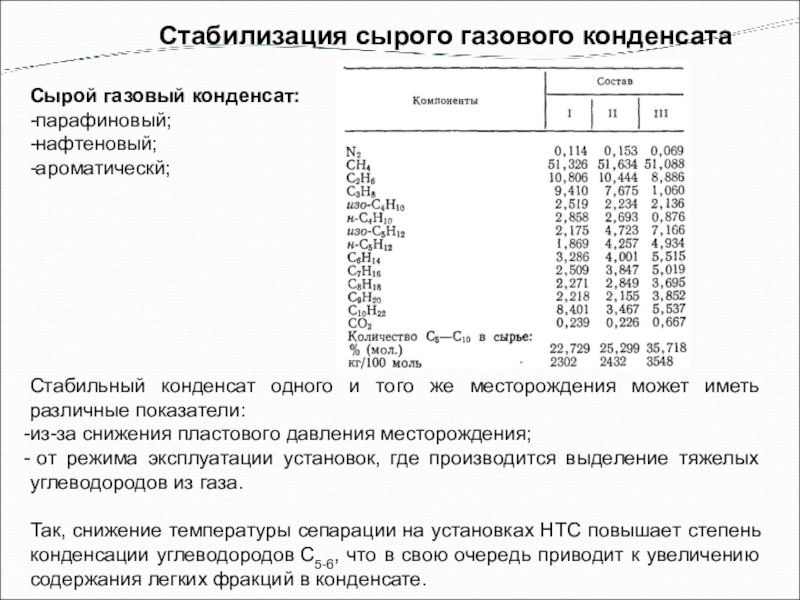

Слайд 15Стабилизация сырого газового конденсата
Сырой газовый конденсат:
-парафиновый;
-нафтеновый;
-ароматическй;








Стабильный конденсат одного и того же

месторождения может иметь различные показатели:
из-за снижения пластового давления месторождения;
от режима эксплуатации установок, где производится выделение тяжелых углеводородов из газа.

Так, снижение температуры сепарации на установках НТС повышает степень конденсации углеводородов С5-6, что в свою очередь приводит к увеличению содержания легких фракций в конденсате.
Стабилизация сырого газового конденсатаСырой газовый конденсат:-парафиновый;-нафтеновый;-ароматическй;Стабильный конденсат одного и того же месторождения может иметь различные показатели:из-за снижения

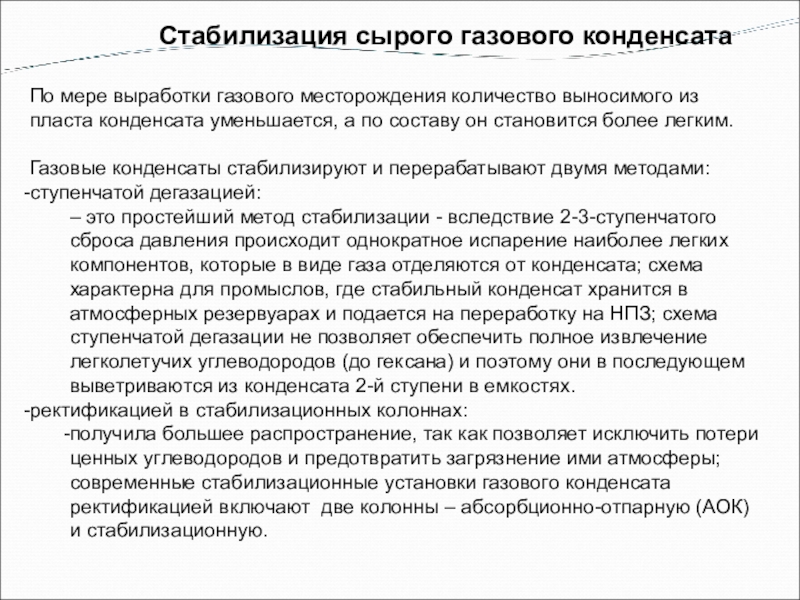

Слайд 16Стабилизация сырого газового конденсата
По мере выработки газового месторождения количество выносимого из

пласта конденсата уменьшается, а по составу он становится более легким.

Газовые конденсаты стабилизируют и перерабатывают двумя методами:
ступенчатой дегазацией:
– это простейший метод стабилизации - вследствие 2-3-ступенчатого сброса давления происходит однократное испарение наиболее легких компонентов, которые в виде газа отделяются от конденсата; схема характерна для промыслов, где стабильный конденсат хранится в атмосферных резервуарах и подается на переработку на НПЗ; схема ступенчатой дегазации не позволяет обеспечить полное извлечение легколетучих углеводородов (до гексана) и поэтому они в последующем выветриваются из конденсата 2-й ступени в емкостях.
ректификацией в стабилизационных колоннах:
получила большее распространение, так как позволяет исключить потери ценных углеводородов и предотвратить загрязнение ими атмосферы; современные стабилизационные установки газового конденсата ректификацией включают две колонны – абсорбционно-отпарную (АОК) и стабилизационную.
Стабилизация сырого газового конденсатаПо мере выработки газового месторождения количество выносимого из пласта конденсата уменьшается, а по составу

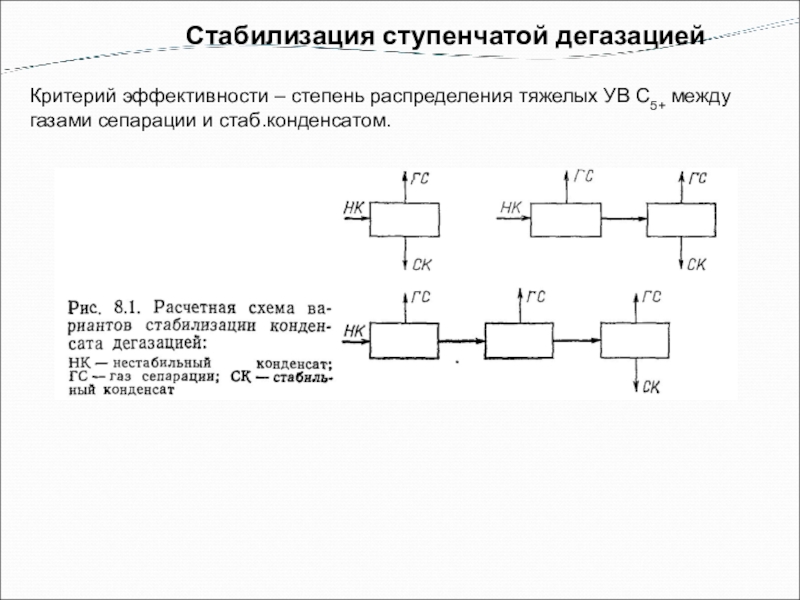

Слайд 17Стабилизация ступенчатой дегазацией
Критерий эффективности – степень распределения тяжелых УВ С5+ между

газами сепарации и стаб.конденсатом.
Стабилизация ступенчатой дегазациейКритерий эффективности – степень распределения тяжелых УВ С5+ между газами сепарации и стаб.конденсатом.

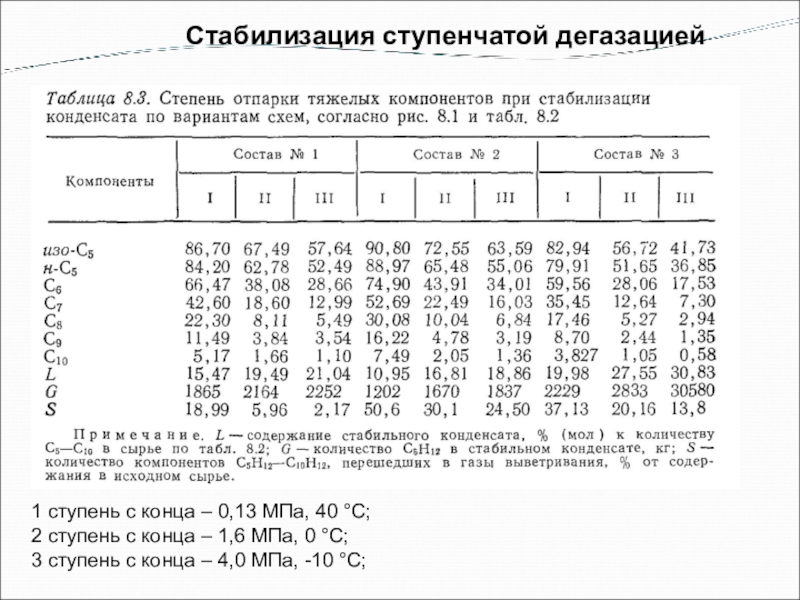

Слайд 18Стабилизация ступенчатой дегазацией
1 ступень с конца – 0,13 МПа, 40 °С;


2 ступень с конца – 1,6 МПа, 0 °С;
3 ступень с конца – 4,0 МПа, -10 °С;
Стабилизация ступенчатой дегазацией1 ступень с конца – 0,13 МПа, 40 °С; 2 ступень с конца – 1,6

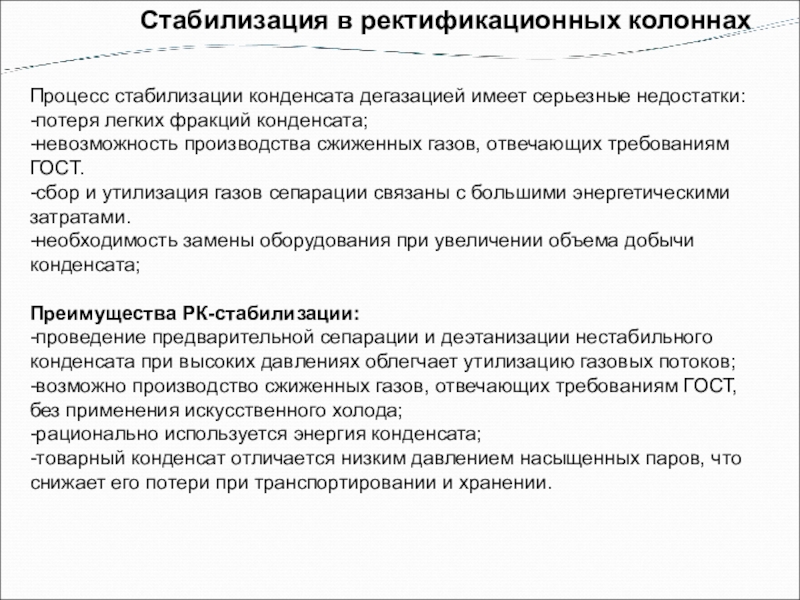

Слайд 19Стабилизация в ректификационных колоннах

Процесс стабилизации конденсата дегазацией имеет серьезные недостатки:
-потеря легких

фракций конденсата;
-невозможность производства сжиженных газов, отвечающих требованиям ГОСТ.
-сбор и утилизация газов сепарации связаны с большими энергетическими затратами.
-необходимость замены оборудования при увеличении объема добычи конденсата;

Преимущества РК-стабилизации:
-проведение предварительной сепарации и деэтанизации нестабильного конденсата при высоких давлениях облегчает утилизацию газовых потоков;
-возможно производство сжиженных газов, отвечающих требованиям ГОСТ, без применения искусственного холода;
-рационально используется энергия конденсата;
-товарный конденсат отличается низким давлением насыщенных паров, что снижает его потери при транспортировании и хранении.
Стабилизация в ректификационных колоннахПроцесс стабилизации конденсата дегазацией имеет серьезные недостатки:-потеря легких фракций конденсата;-невозможность производства сжиженных газов, отвечающих

Слайд 20Стабилизация в ректификационных колоннах

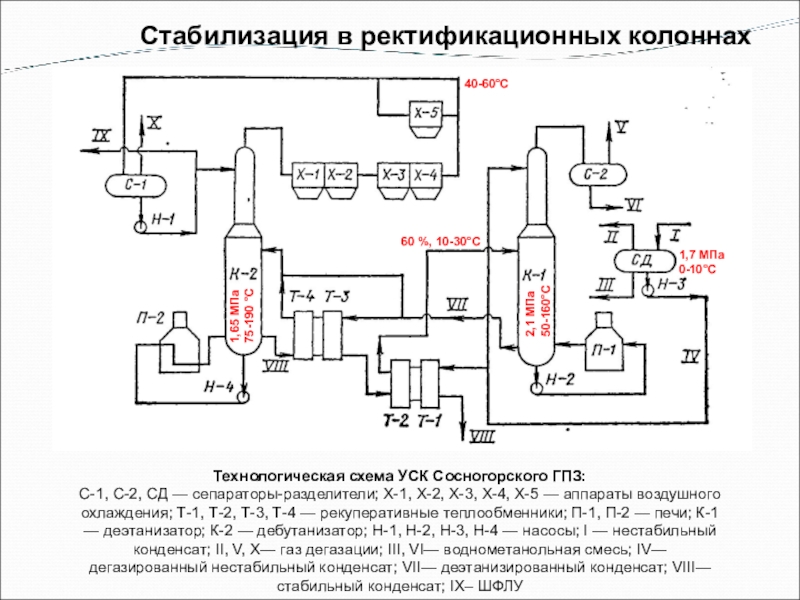

Технологическая схема УСК Сосногорского ГПЗ:
С-1, С-2, СД —

сепараторы-разделители; Х-1, Х-2, Х-3, Х-4, Х-5 — аппараты воздушного охлаждения; Т-1, Т-2, Т-3, Т-4 — рекуперативные теплообменники; П-1, П-2 — печи; К-1 — деэтанизатор; К-2 — дебутанизатор; Н-1, Н-2, Н-3, Н-4 — насосы; I — нестабильный конденсат; II, V, X— газ дегазации; III, VI— воднометанольная смесь; IV— дегазированный нестабильный конденсат; VII— деэтанизированный конденсат; VIII— стабильный конденсат; IX– ШФЛУ

1,7 МПа
0-10°С

60 %, 10-30°С

40-60°С

2,1 МПа
50-160°С

1,65 МПа
75-190 °С

Стабилизация в ректификационных колоннахТехнологическая схема УСК Сосногорского ГПЗ:С-1, С-2, СД — сепараторы-разделители; Х-1, Х-2, Х-3, Х-4, Х-5

Слайд 21Стабилизация в ректификационных колоннах

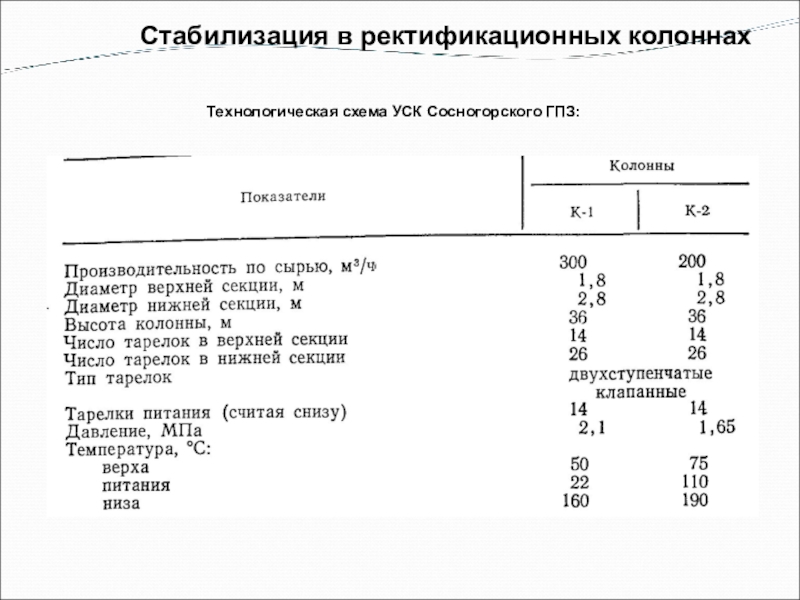

Технологическая схема УСК Сосногорского ГПЗ:

Стабилизация в ректификационных колоннахТехнологическая схема УСК Сосногорского ГПЗ:

Слайд 22Стабилизация в ректификационных колоннах
Технологическая схема УСК Сосногорского ГПЗ:

Стабилизация в ректификационных колоннахТехнологическая схема УСК Сосногорского ГПЗ:

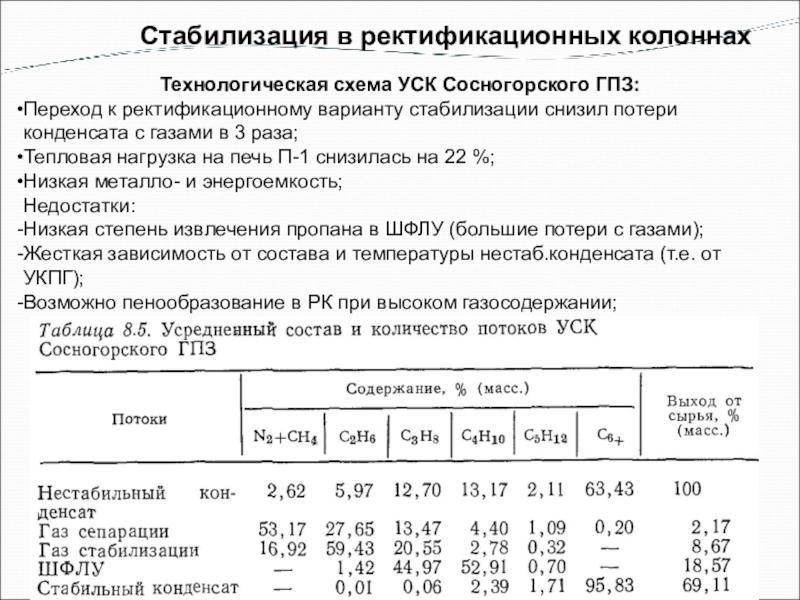

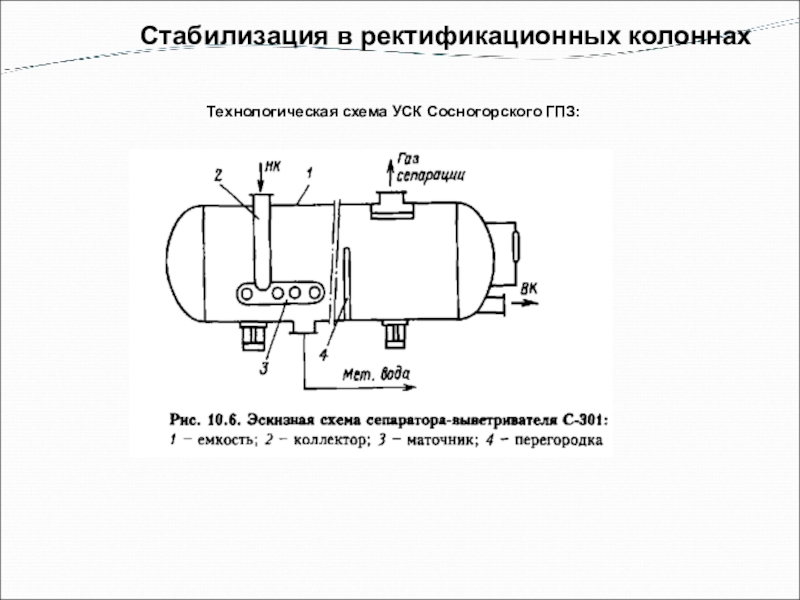

Слайд 23Стабилизация в ректификационных колоннах
Технологическая схема УСК Сосногорского ГПЗ:
Переход к ректификационному варианту

стабилизации снизил потери конденсата с газами в 3 раза;
Тепловая нагрузка на печь П-1 снизилась на 22 %;
Низкая металло- и энергоемкость;
Недостатки:
Низкая степень извлечения пропана в ШФЛУ (большие потери с газами);
Жесткая зависимость от состава и температуры нестаб.конденсата (т.е. от УКПГ);
Возможно пенообразование в РК при высоком газосодержании;
Стабилизация в ректификационных колоннахТехнологическая схема УСК Сосногорского ГПЗ:Переход к ректификационному варианту стабилизации снизил потери конденсата с газами

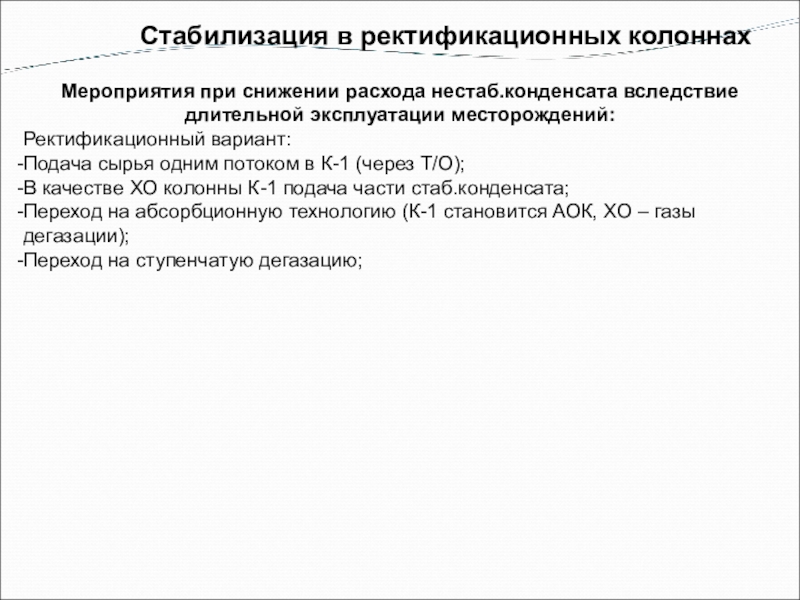

Слайд 24Стабилизация в ректификационных колоннах
Мероприятия при снижении расхода нестаб.конденсата вследствие длительной эксплуатации

месторождений:
Ректификационный вариант:
Подача сырья одним потоком в К-1 (через Т/О);
В качестве ХО колонны К-1 подача части стаб.конденсата;
Переход на абсорбционную технологию (К-1 становится АОК, ХО – газы дегазации);
Переход на ступенчатую дегазацию;

Стабилизация в ректификационных колоннахМероприятия при снижении расхода нестаб.конденсата вследствие длительной эксплуатации месторождений:Ректификационный вариант:Подача сырья одним потоком в

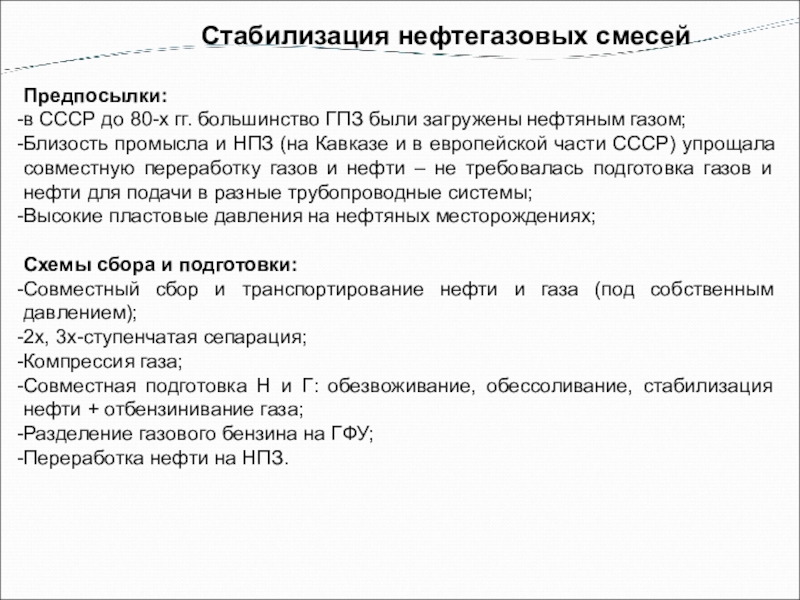

Слайд 25Стабилизация нефтегазовых смесей
Предпосылки:
в СССР до 80-х гг. большинство ГПЗ были загружены

нефтяным газом;
Близость промысла и НПЗ (на Кавказе и в европейской части СССР) упрощала совместную переработку газов и нефти – не требовалась подготовка газов и нефти для подачи в разные трубопроводные системы;
Высокие пластовые давления на нефтяных месторождениях;

Схемы сбора и подготовки:
Совместный сбор и транспортирование нефти и газа (под собственным давлением);
2х, 3х-ступенчатая сепарация;
Компрессия газа;
Совместная подготовка Н и Г: обезвоживание, обессоливание, стабилизация нефти + отбензинивание газа;
Разделение газового бензина на ГФУ;
Переработка нефти на НПЗ.

Стабилизация нефтегазовых смесейПредпосылки:в СССР до 80-х гг. большинство ГПЗ были загружены нефтяным газом;Близость промысла и НПЗ (на

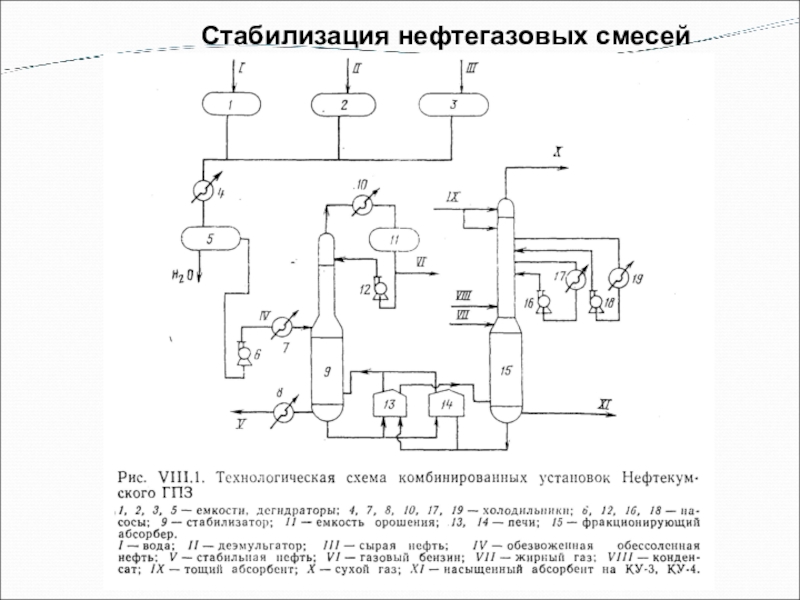

Слайд 26Стабилизация нефтегазовых смесей

Стабилизация нефтегазовых смесей

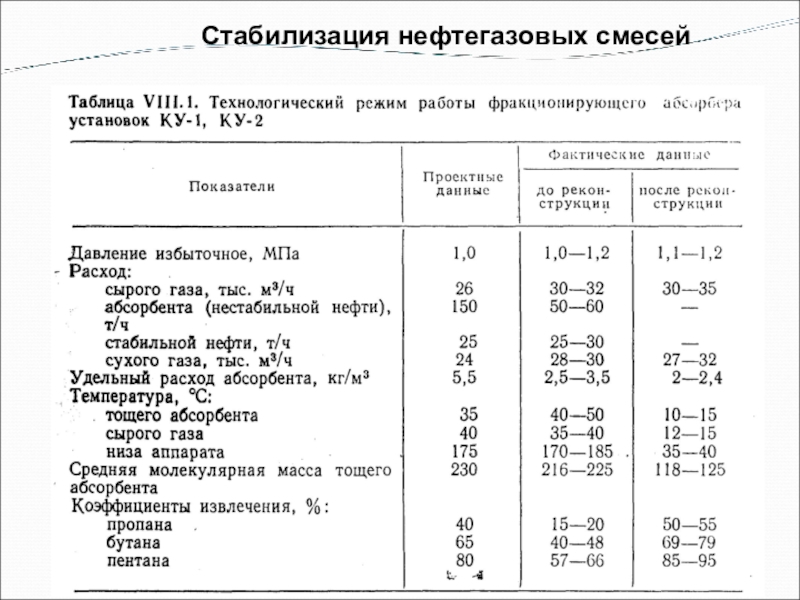

Слайд 27Стабилизация нефтегазовых смесей

Стабилизация нефтегазовых смесей

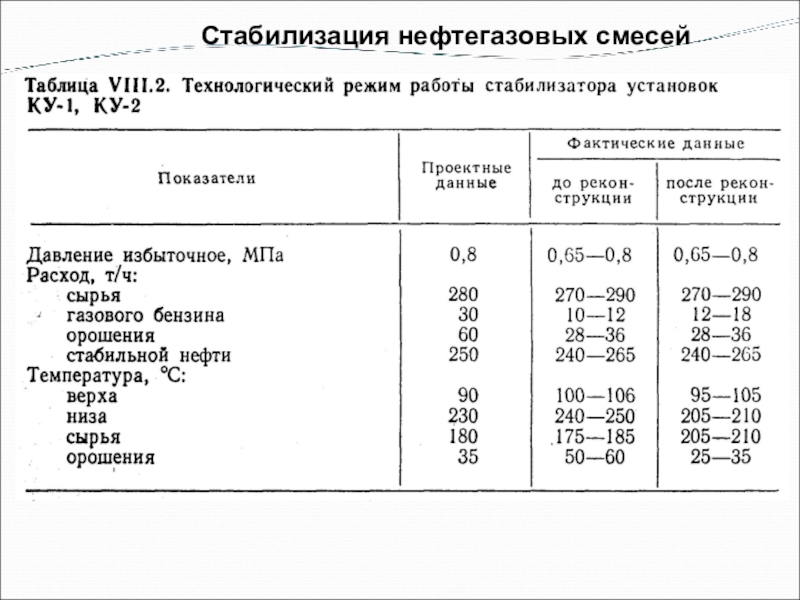

Слайд 28Стабилизация нефтегазовых смесей

Стабилизация нефтегазовых смесей

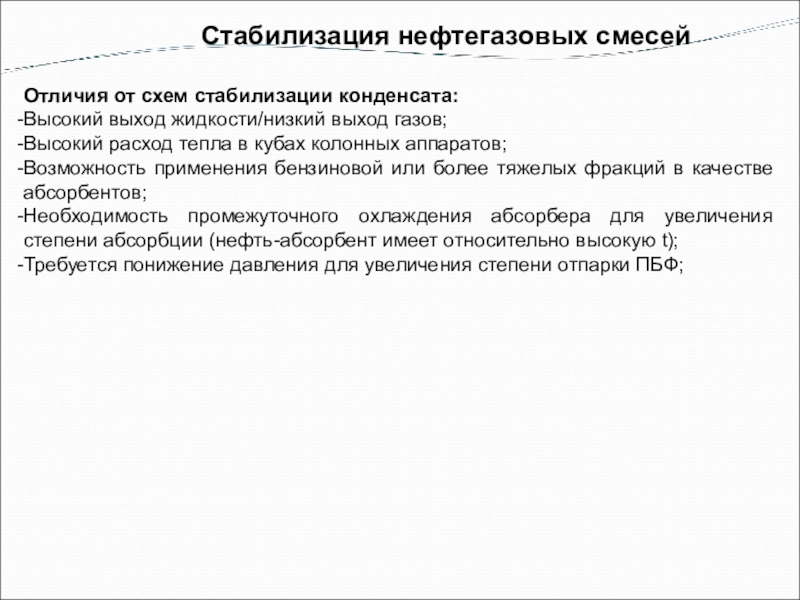

Слайд 29Стабилизация нефтегазовых смесей
Отличия от схем стабилизации конденсата:
Высокий выход жидкости/низкий выход газов;
Высокий

расход тепла в кубах колонных аппаратов;
Возможность применения бензиновой или более тяжелых фракций в качестве абсорбентов;
Необходимость промежуточного охлаждения абсорбера для увеличения степени абсорбции (нефть-абсорбент имеет относительно высокую t);
Требуется понижение давления для увеличения степени отпарки ПБФ;


Стабилизация нефтегазовых смесейОтличия от схем стабилизации конденсата:Высокий выход жидкости/низкий выход газов;Высокий расход тепла в кубах колонных аппаратов;Возможность
