Презентация, доклад по теме Черная металлургия
Содержание
- 1. Презентация по теме Черная металлургия
- 2. Черная металлургия Это производство - чугуна и стали

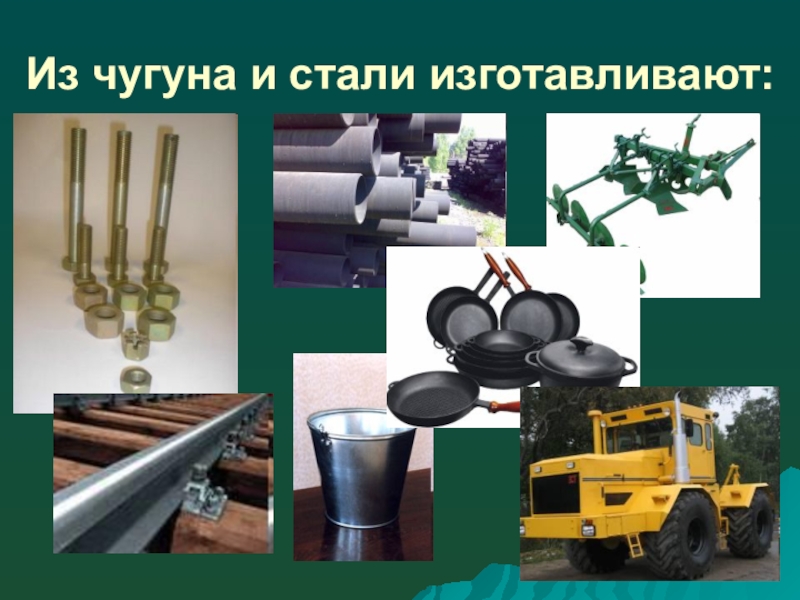

- 3. Из чугуна и стали изготавливают:
- 4. Самое важное сырье для черной
- 5. Каменный уголь

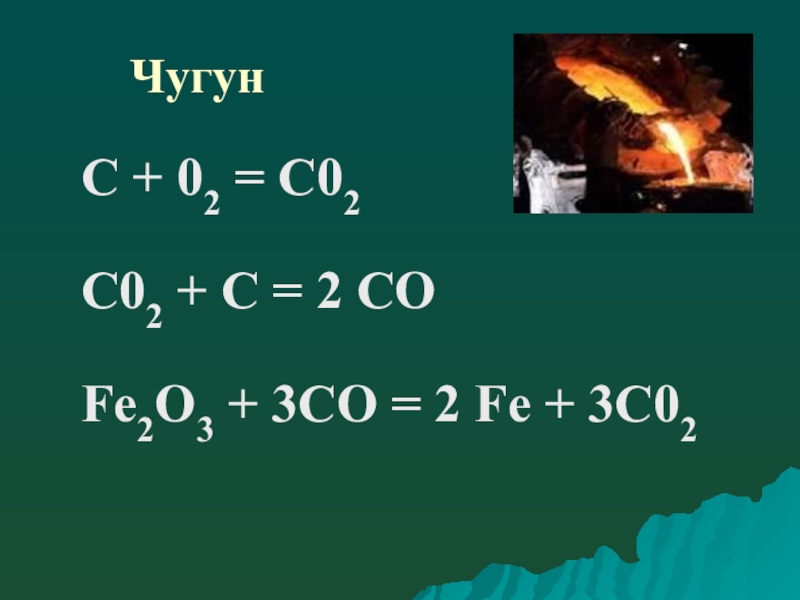

- 6. Чугун С + 02 = С02С02 +
- 7. диоксид кремния - SiO2 известняк - СаСОз
- 8. «Доменная печь» ХIV века
- 9. При выплавке чугуна решаются задачи:Восстановление железа из

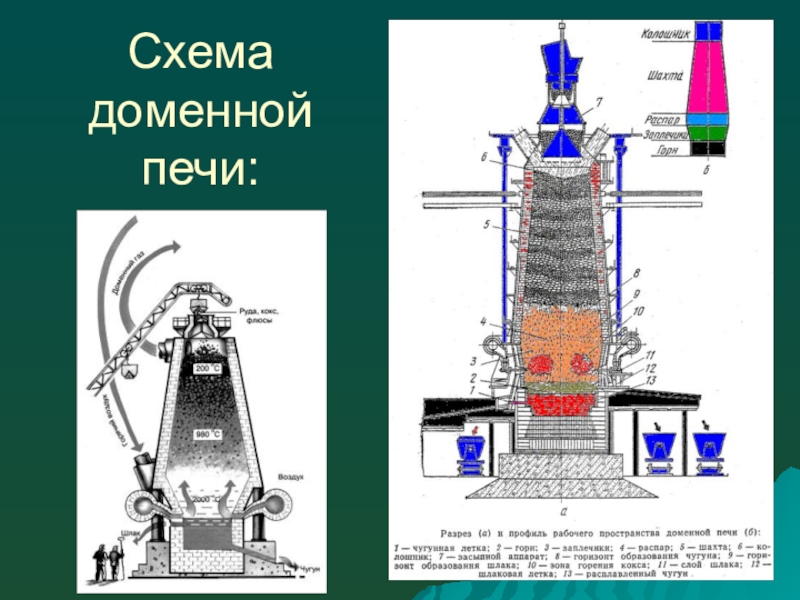

- 10. Схема доменной печи:
- 11. Технические характеристикиПолезная высота доменной печи (Н) достигает

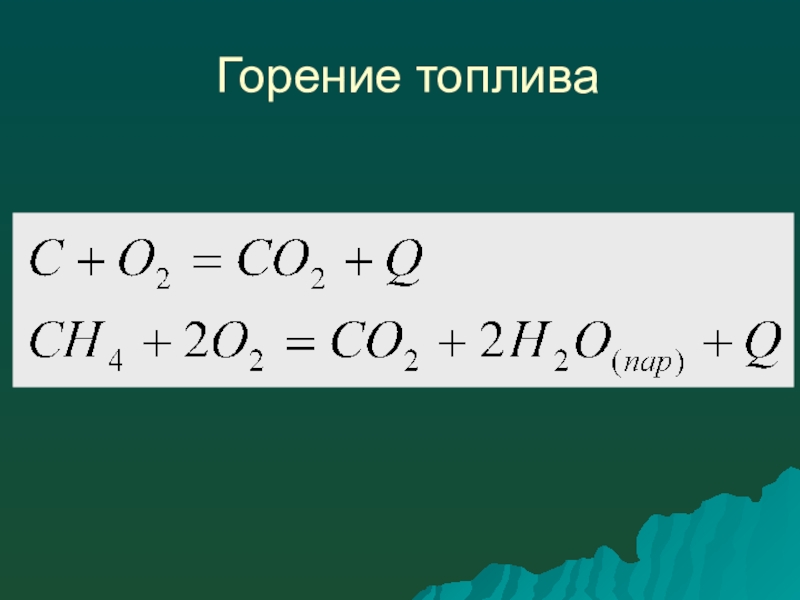

- 12. Горение топлива

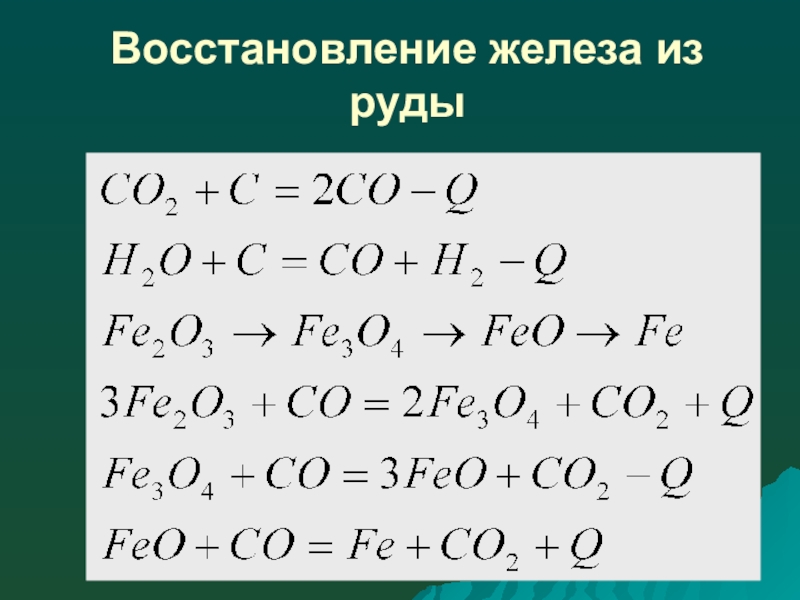

- 13. Восстановление железа из руды
- 14. В доменных печах выплавляют:Передельный чугун 80-90% (мартеновский
- 15. В современной металлургической промышленности сталь выплавляют в основном в трех агрегатах:в мартеновских печах, конвертерах,электрических печах.
- 16. Кислородно-конвертерный метод Fе+02 = 2 FеОFeО +
- 17. Производство стали в мартеновских печах Мартеновский процесс
- 18. Производство стали в мартеновских печах
- 19. Технические характеристикиПродолжительность плавки составляет 3…6 часов, для
- 20. Разновидности мартеновского процесса: скрап-процесс, при котором
- 21. Основными технико-экономическими показателями производства сталипроизводительность печи –

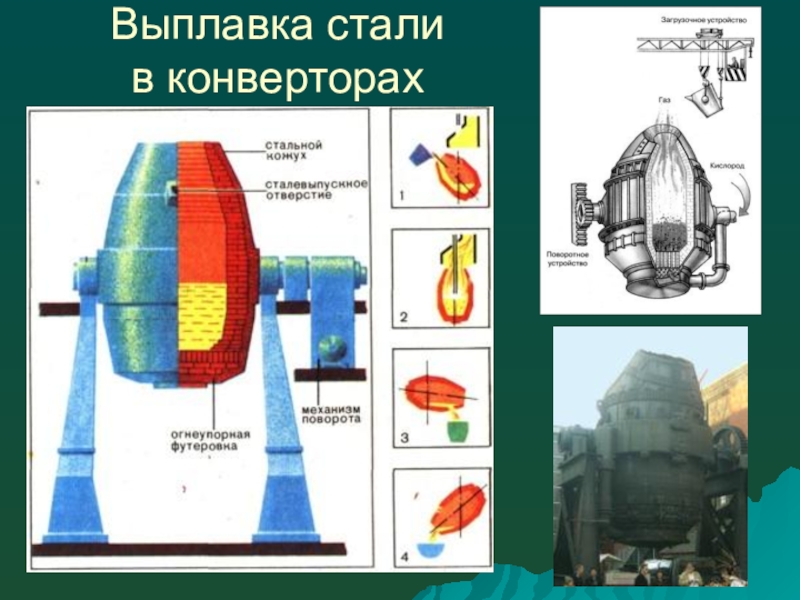

- 22. Выплавка стали в конверторах
- 23. Технические характеристики:Вместимость конвертера – 130…350 т жидкого
- 24. Выплавка стали в электропечахВ дуговой печи осуществляется
- 25. Преимущества электропечиа) легко регулировать тепловой процесс, изменяя

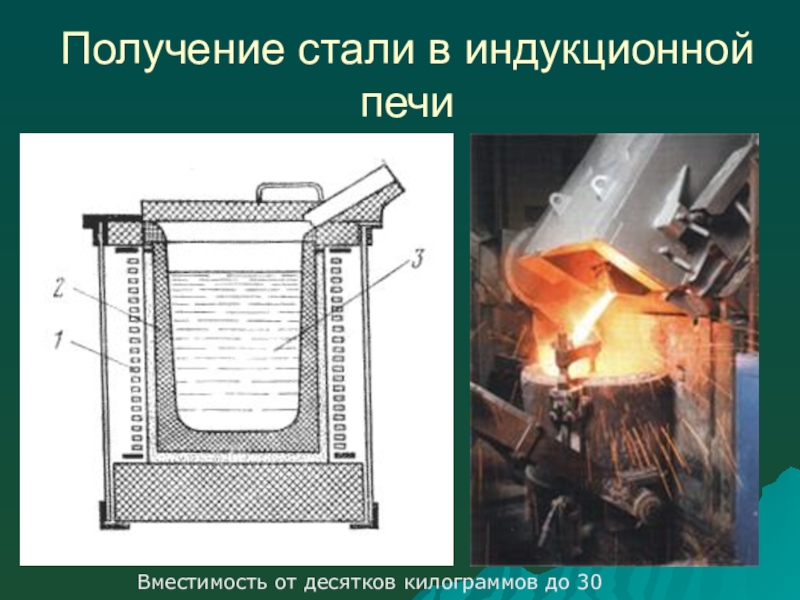

- 26. Получение стали в индукционной печиВместимость от десятков килограммов до 30 тонн.
- 27. Разливка стали в изложницыа – сверху; б

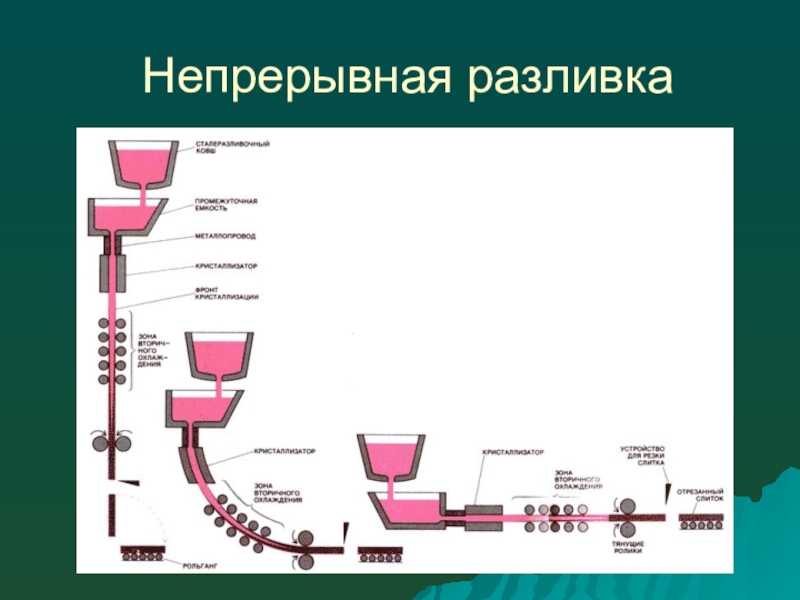

- 28. Непрерывная разливка
- 29. Основные центры производства
- 30. Воздействие черной металлургии на окружающую средуЗагрязнение атмосферы.
- 31. Сточные воды. В процессе производства стали расходуется
- 32. Твердые отходы и осадки сточных вод. К
- 33. Использованные материалы и интернет ресурсыhttp://nsportal.ru/shkolahttp://ppt4web.ru/khimija/chjornaja-metallurgija.htmlhttp://www.oeco.ru/t/10Г. Е. Рудзитис,

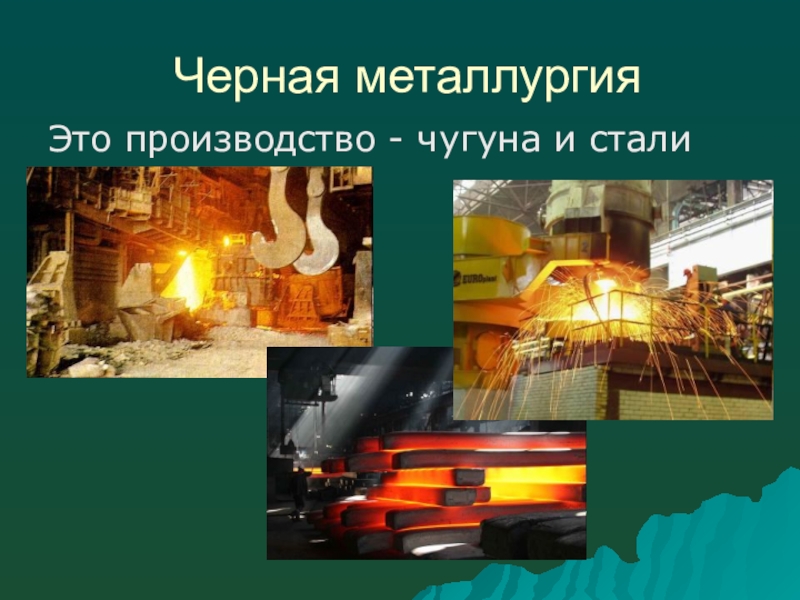

Черная металлургия Это производство - чугуна и стали
Слайд 4Самое важное сырье для черной металлургии:
железная руда.
Ее главные
минералы:
магнетит,
гематит,
гетит,
мартит.
магнетит,
гематит,
гетит,
мартит.

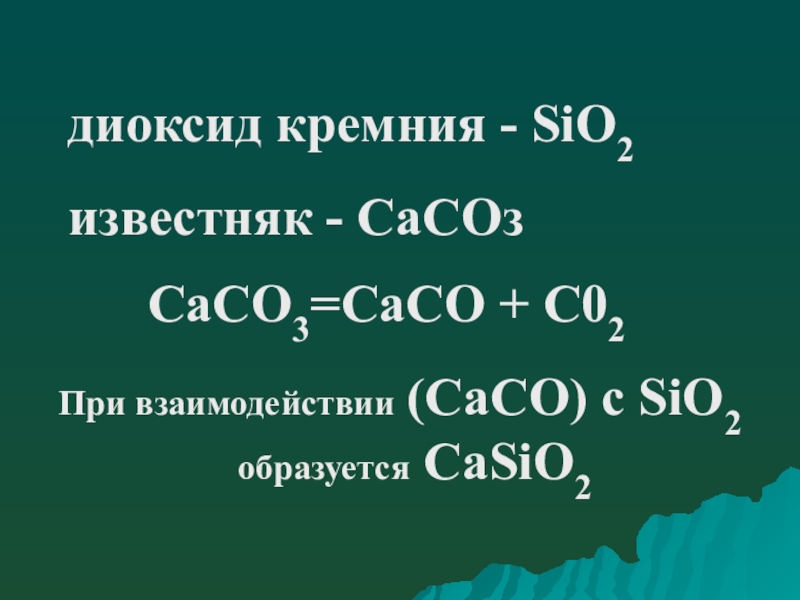

Слайд 7диоксид кремния - SiO2
известняк - СаСОз
СаСО3=СаСО + С02
При
взаимодействии (СаСО) с SiO2 образуется СаSiO2

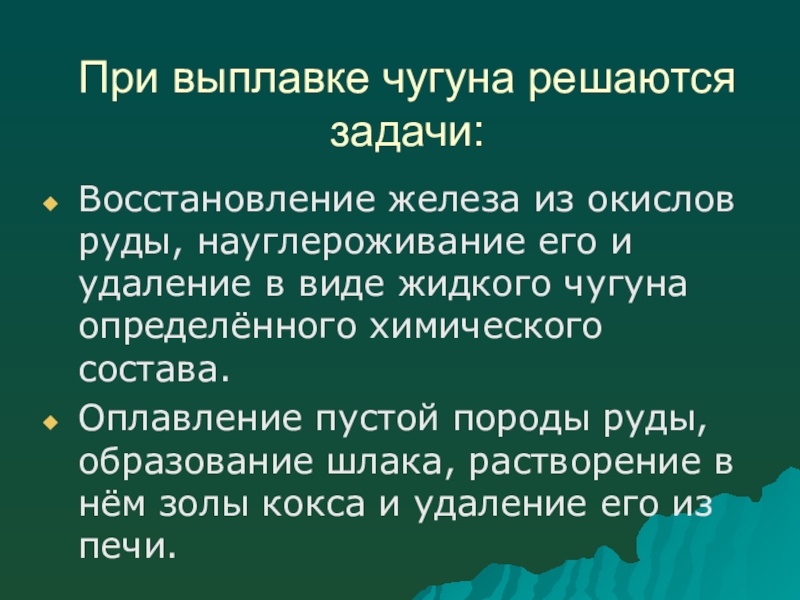

Слайд 9При выплавке чугуна решаются задачи:
Восстановление железа из окислов руды, науглероживание его
и удаление в виде жидкого чугуна определённого химического состава.
Оплавление пустой породы руды, образование шлака, растворение в нём золы кокса и удаление его из печи.
Оплавление пустой породы руды, образование шлака, растворение в нём золы кокса и удаление его из печи.

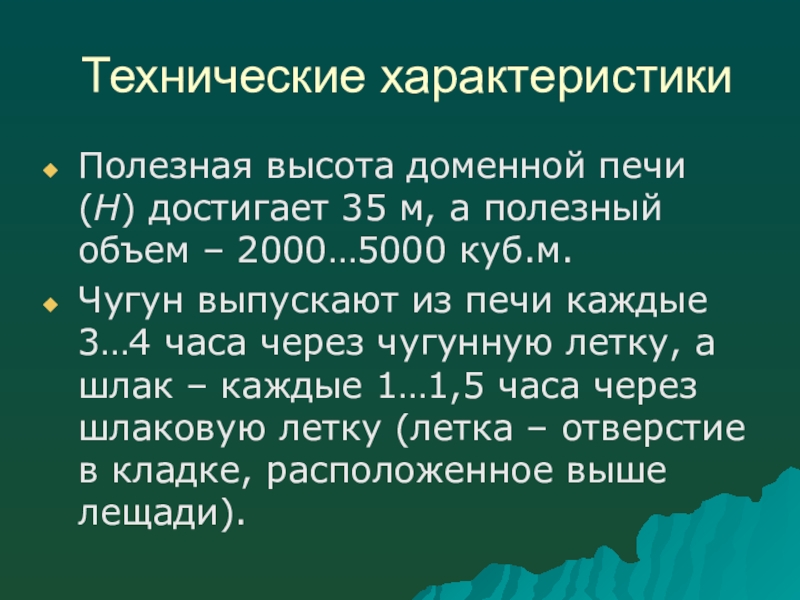

Слайд 11Технические характеристики
Полезная высота доменной печи (Н) достигает 35 м, а полезный
объем – 2000…5000 куб.м.
Чугун выпускают из печи каждые 3…4 часа через чугунную летку, а шлак – каждые 1…1,5 часа через шлаковую летку (летка – отверстие в кладке, расположенное выше лещади).
Чугун выпускают из печи каждые 3…4 часа через чугунную летку, а шлак – каждые 1…1,5 часа через шлаковую летку (летка – отверстие в кладке, расположенное выше лещади).

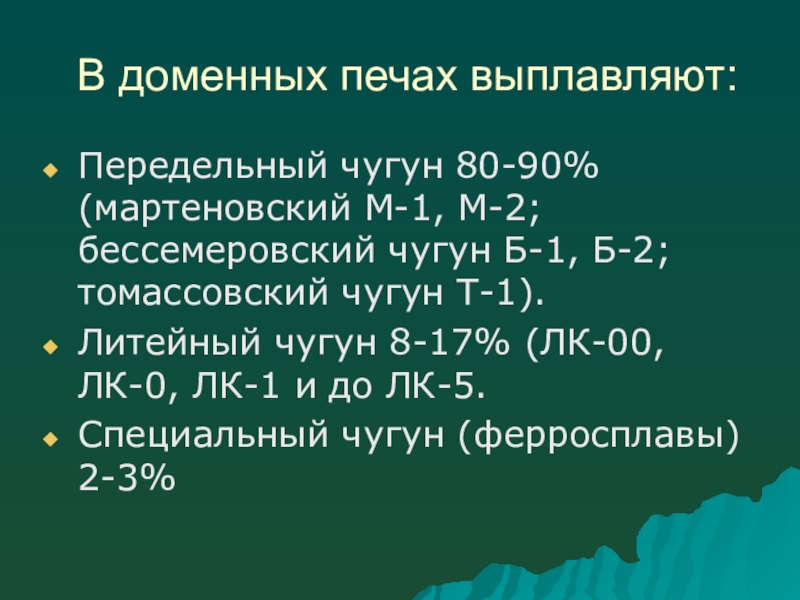

Слайд 14В доменных печах выплавляют:
Передельный чугун 80-90% (мартеновский М-1, М-2; бессемеровский чугун
Б-1, Б-2; томассовский чугун Т-1).
Литейный чугун 8-17% (ЛК-00, ЛК-0, ЛК-1 и до ЛК-5.
Специальный чугун (ферросплавы) 2-3%
Литейный чугун 8-17% (ЛК-00, ЛК-0, ЛК-1 и до ЛК-5.
Специальный чугун (ферросплавы) 2-3%

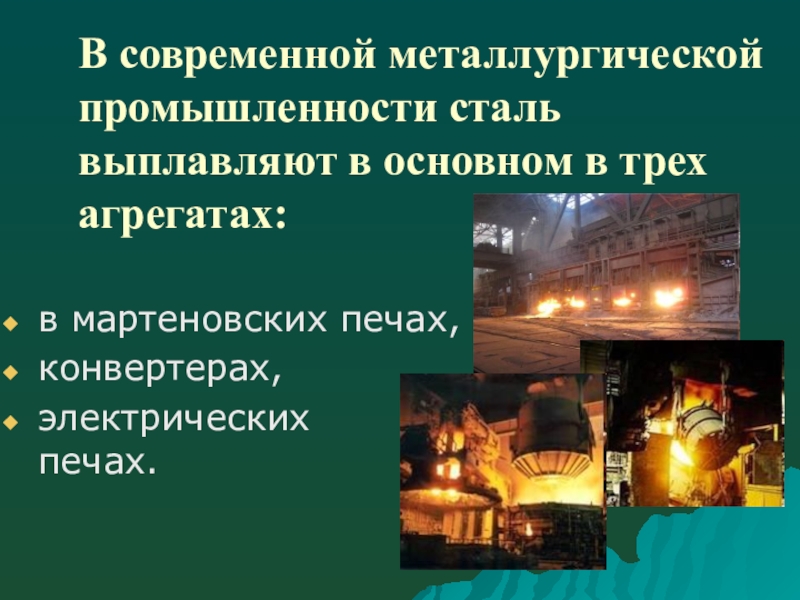

Слайд 15В современной металлургической промышленности сталь выплавляют в основном в трех агрегатах:
в
мартеновских печах,
конвертерах,
электрических печах.
конвертерах,
электрических печах.

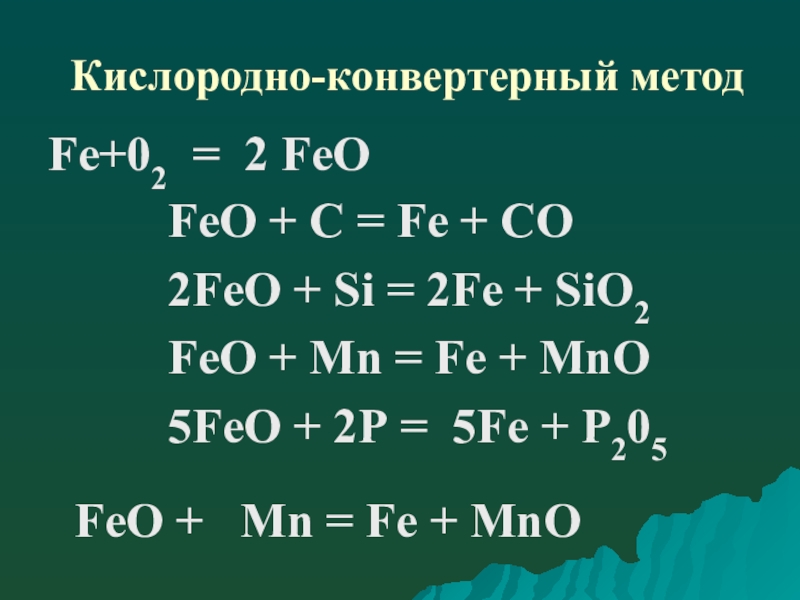

Слайд 16Кислородно-конвертерный метод
Fе+02 = 2 FеО
FeО + С = Fe +
СО
2FеO + Si = 2Fе + SiO2
FеО + Мn = Fе + МnО
5FеО + 2Р = 5Fе + Р205
2FеO + Si = 2Fе + SiO2
FеО + Мn = Fе + МnО
5FеО + 2Р = 5Fе + Р205
FеO + Мn = Fе + МnО

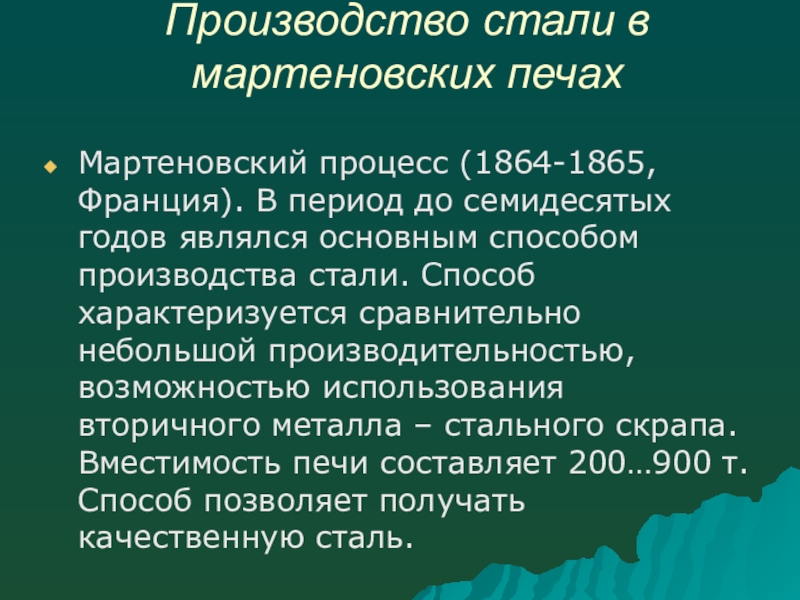

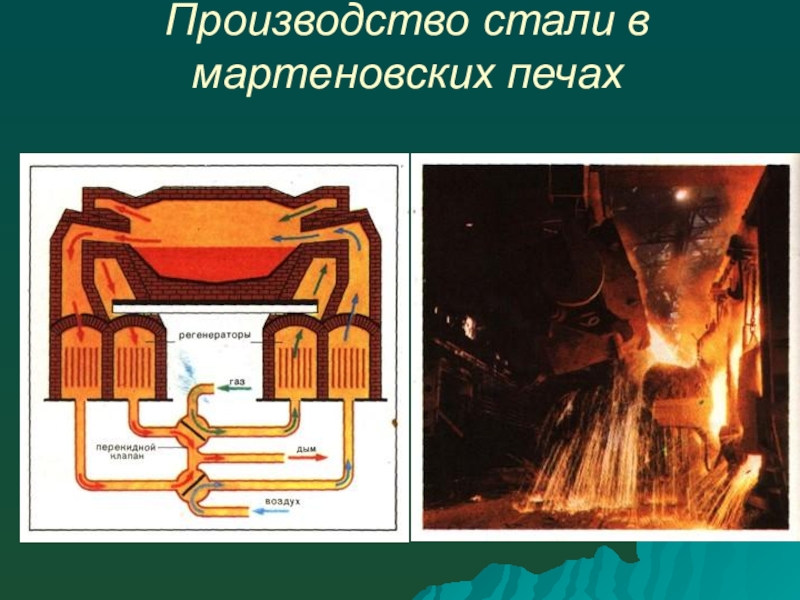

Слайд 17Производство стали в мартеновских печах
Мартеновский процесс (1864-1865, Франция). В период до
семидесятых годов являлся основным способом производства стали. Способ характеризуется сравнительно небольшой производительностью, возможностью использования вторичного металла – стального скрапа. Вместимость печи составляет 200…900 т. Способ позволяет получать качественную сталь.

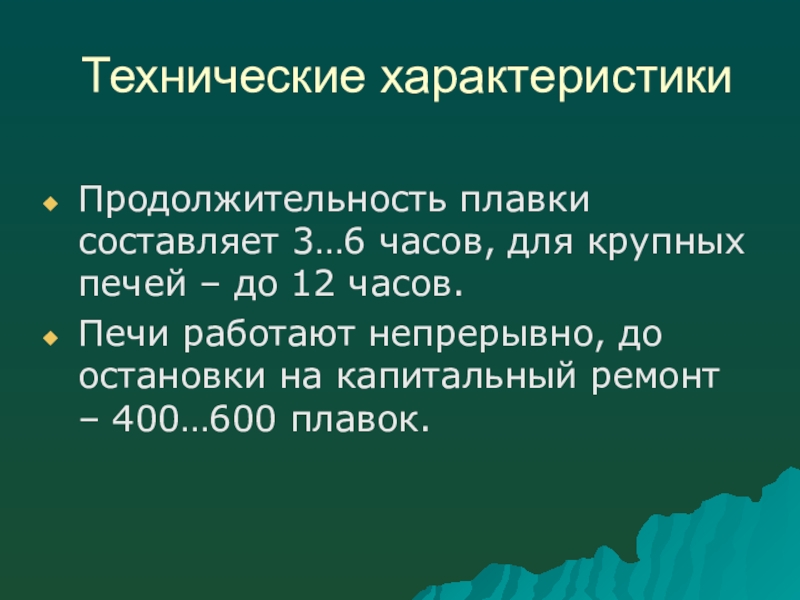

Слайд 19Технические характеристики
Продолжительность плавки составляет 3…6 часов, для крупных печей – до
12 часов.
Печи работают непрерывно, до остановки на капитальный ремонт – 400…600 плавок.
Печи работают непрерывно, до остановки на капитальный ремонт – 400…600 плавок.
Слайд 20

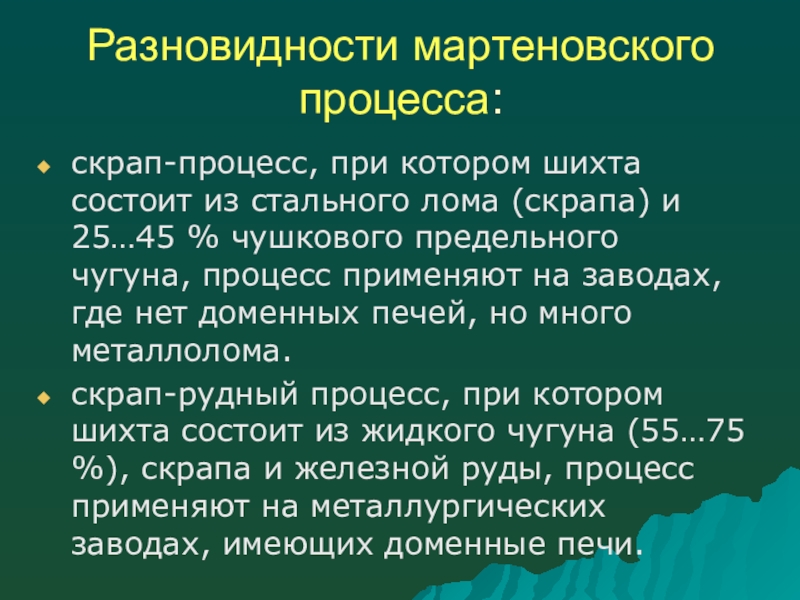

Разновидности мартеновского процесса:
скрап-процесс, при котором шихта состоит из стального лома (скрапа)
и 25…45 % чушкового предельного чугуна, процесс применяют на заводах, где нет доменных печей, но много металлолома.
скрап-рудный процесс, при котором шихта состоит из жидкого чугуна (55…75 %), скрапа и железной руды, процесс применяют на металлургических заводах, имеющих доменные печи.
скрап-рудный процесс, при котором шихта состоит из жидкого чугуна (55…75 %), скрапа и железной руды, процесс применяют на металлургических заводах, имеющих доменные печи.

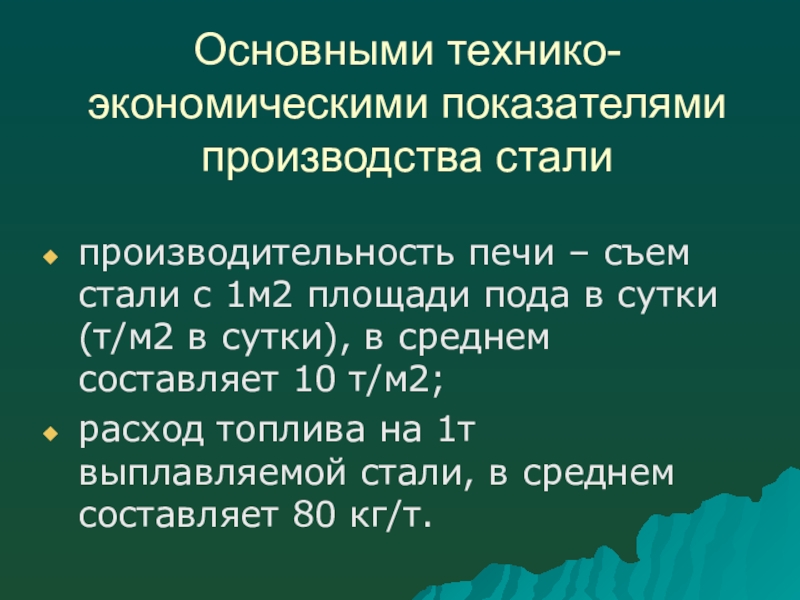

Слайд 21Основными технико-экономическими показателями производства стали
производительность печи – съем стали с 1м2
площади пода в сутки (т/м2 в сутки), в среднем составляет 10 т/м2;
расход топлива на 1т выплавляемой стали, в среднем составляет 80 кг/т.
расход топлива на 1т выплавляемой стали, в среднем составляет 80 кг/т.

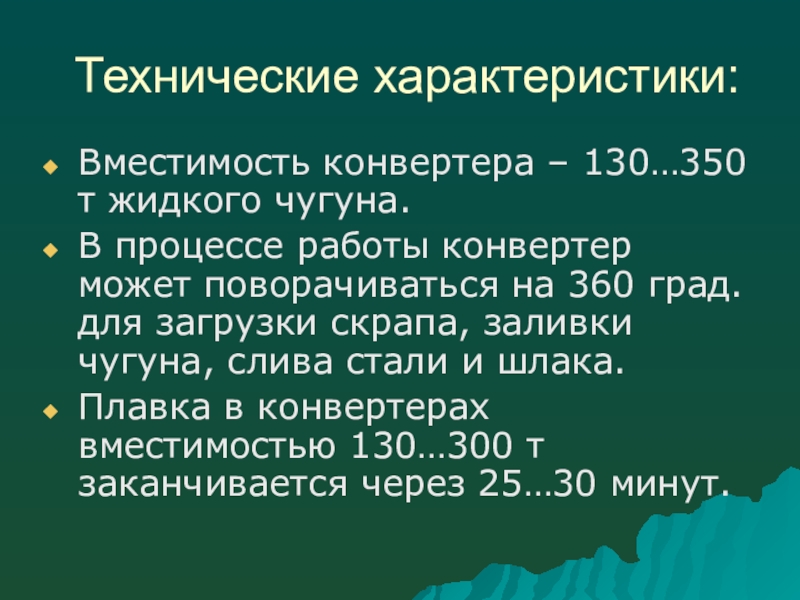

Слайд 23Технические характеристики:
Вместимость конвертера – 130…350 т жидкого чугуна.
В процессе работы
конвертер может поворачиваться на 360 град. для загрузки скрапа, заливки чугуна, слива стали и шлака.
Плавка в конвертерах вместимостью 130…300 т заканчивается через 25…30 минут.
Плавка в конвертерах вместимостью 130…300 т заканчивается через 25…30 минут.

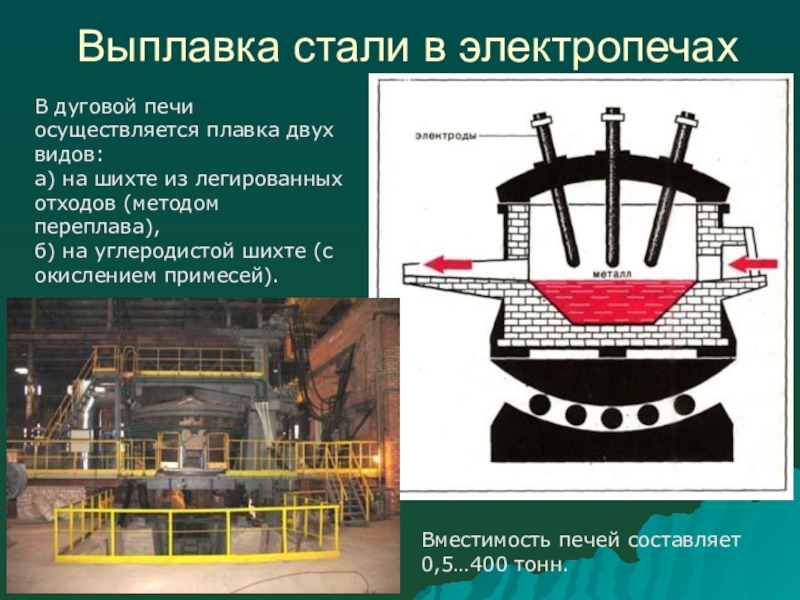

Слайд 24Выплавка стали в электропечах
В дуговой печи осуществляется плавка двух видов:
а) на
шихте из легированных отходов (методом переплава),
б) на углеродистой шихте (с окислением примесей).
б) на углеродистой шихте (с окислением примесей).
Вместимость печей составляет 0,5…400 тонн.
Слайд 25Преимущества электропечи
а) легко регулировать тепловой процесс, изменяя параметры тока;
б) можно получать
высокую температуру металла,
в) возможность создавать окислительную, восстановительную, нейтральную атмосферу и вакуум, что позволяет раскислять металл с образованием минимального количества неметаллических включений.
в) возможность создавать окислительную, восстановительную, нейтральную атмосферу и вакуум, что позволяет раскислять металл с образованием минимального количества неметаллических включений.

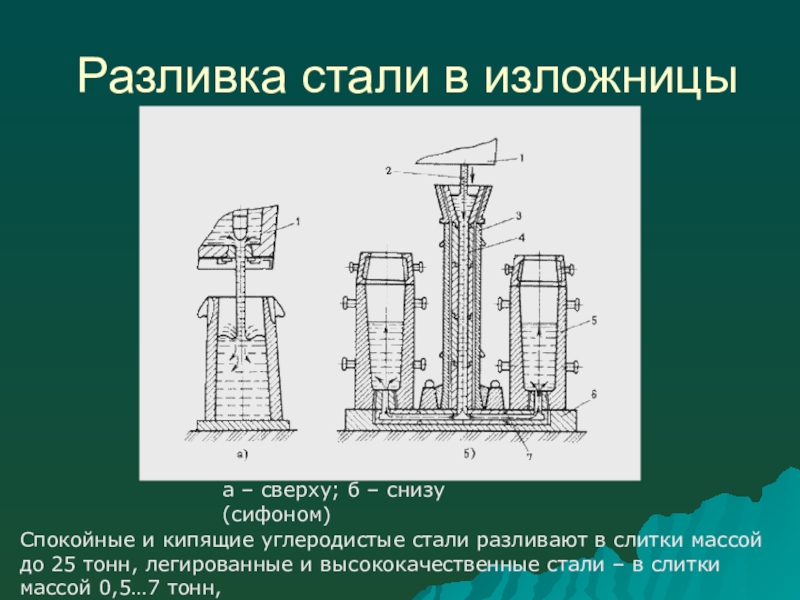

Слайд 27Разливка стали в изложницы
а – сверху; б – снизу (сифоном)
Спокойные и
кипящие углеродистые стали разливают в слитки массой до 25 тонн, легированные и высококачественные стали – в слитки массой 0,5…7 тонн,

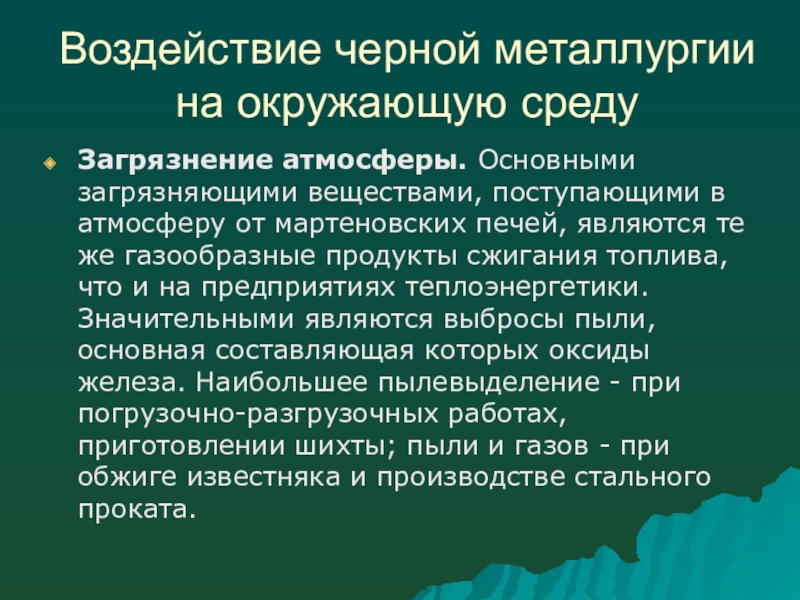

Слайд 30Воздействие черной металлургии на окружающую среду
Загрязнение атмосферы. Основными загрязняющими веществами, поступающими
в атмосферу от мартеновских печей, являются те же газообразные продукты сжигания топлива, что и на предприятиях теплоэнергетики. Значительными являются выбросы пыли, основная составляющая которых оксиды железа. Наибольшее пылевыделение - при погрузочно-разгрузочных работах, приготовлении шихты; пыли и газов - при обжиге известняка и производстве стального проката.

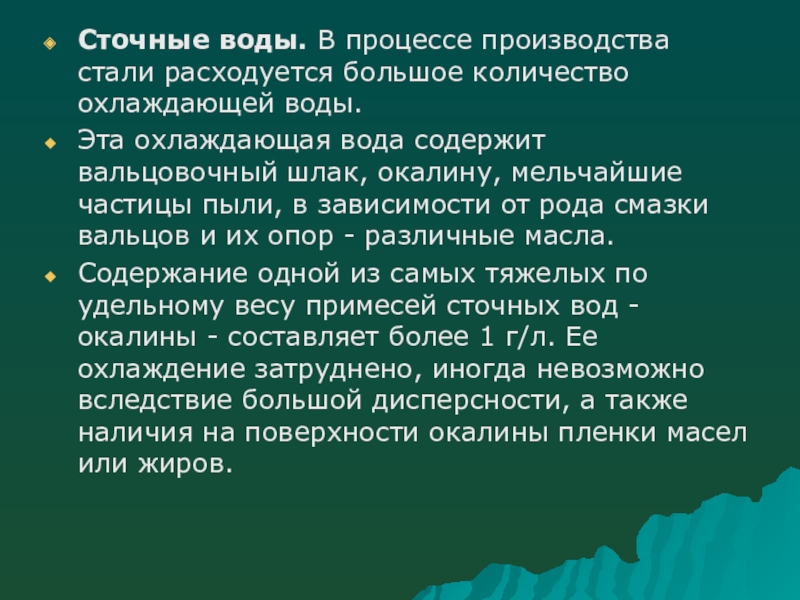

Слайд 31Сточные воды. В процессе производства стали расходуется большое количество охлаждающей воды.
Эта охлаждающая вода содержит вальцовочный шлак, окалину, мельчайшие частицы пыли, в зависимости от рода смазки вальцов и их опор - различные масла.
Содержание одной из самых тяжелых по удельному весу примесей сточных вод - окалины - составляет более 1 г/л. Ее охлаждение затруднено, иногда невозможно вследствие большой дисперсности, а также наличия на поверхности окалины пленки масел или жиров.

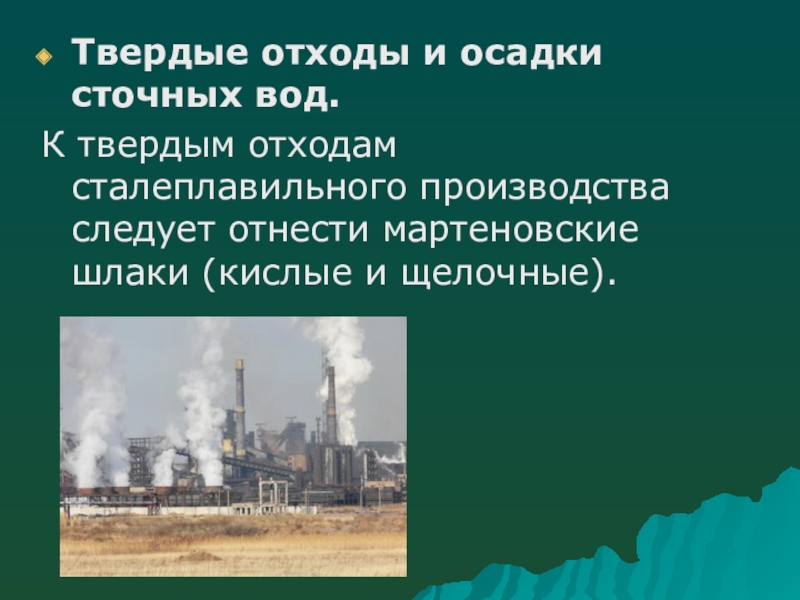

Слайд 32Твердые отходы и осадки сточных вод.
К твердым отходам сталеплавильного производства
следует отнести мартеновские шлаки (кислые и щелочные).

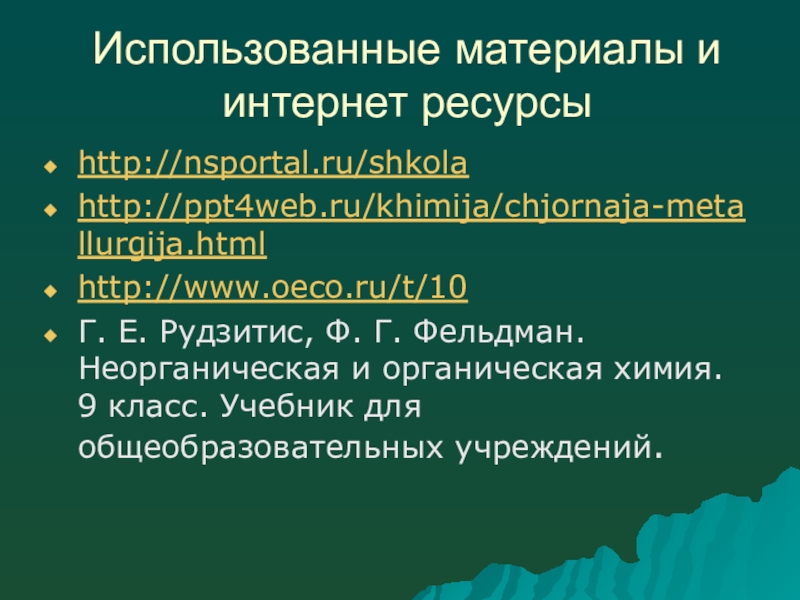

Слайд 33Использованные материалы и интернет ресурсы
http://nsportal.ru/shkola
http://ppt4web.ru/khimija/chjornaja-metallurgija.html
http://www.oeco.ru/t/10
Г. Е. Рудзитис, Ф. Г. Фельдман. Неорганическая
и органическая химия. 9 класс. Учебник для общеобразовательных учреждений.
