Презентация, доклад по химии Способы получения металлов и сплавов

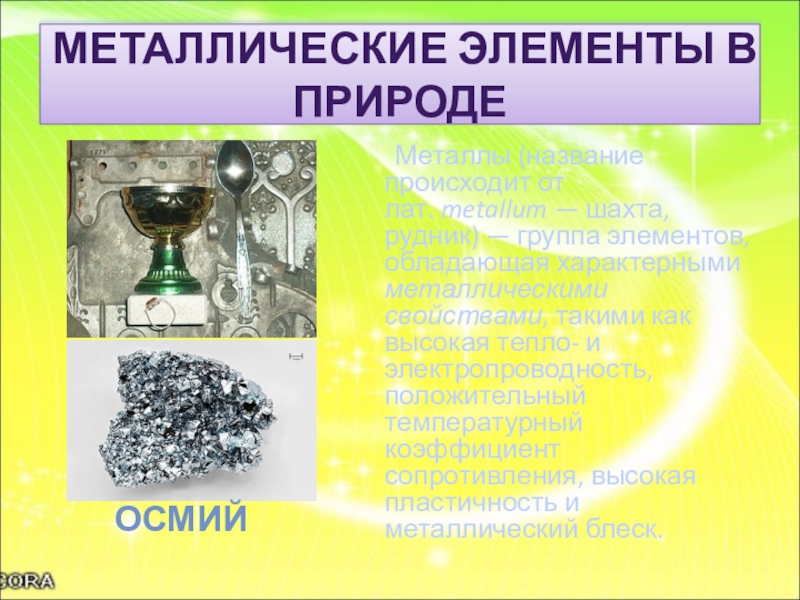

элементов, обладающая характерными металлическими свойствами, такими как высокая тепло- и электропроводность, положительный температурный коэффициент сопротивления, высокая пластичность и металлический блеск.

ОСМИЙ

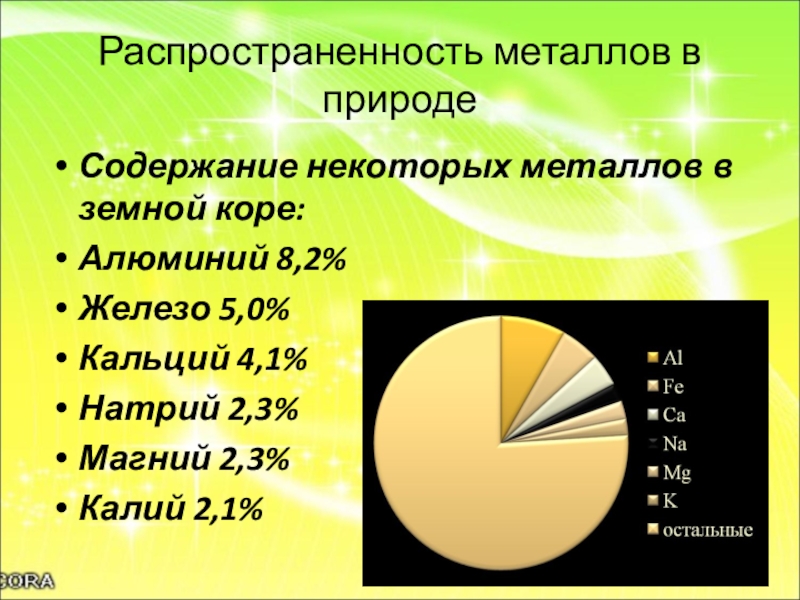

4,1%
Натрий 2,3%
Магний 2,3%
Калий 2,1%

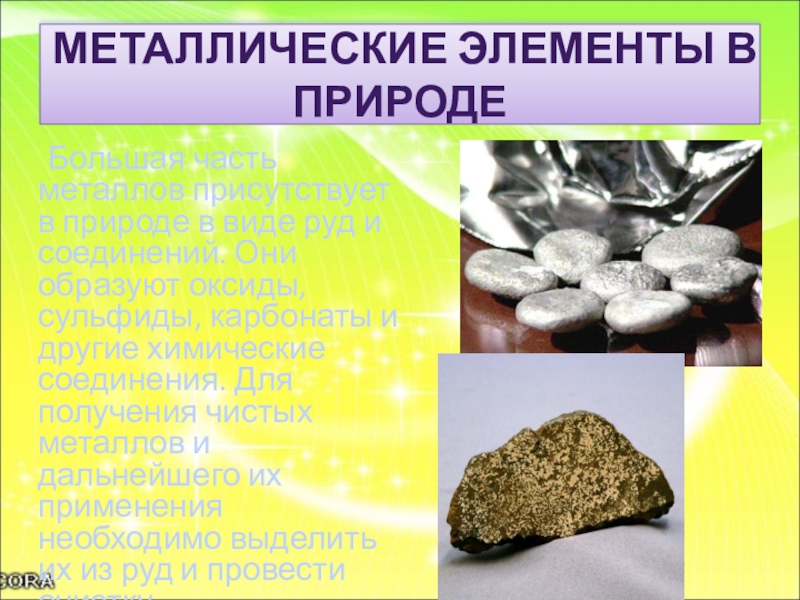

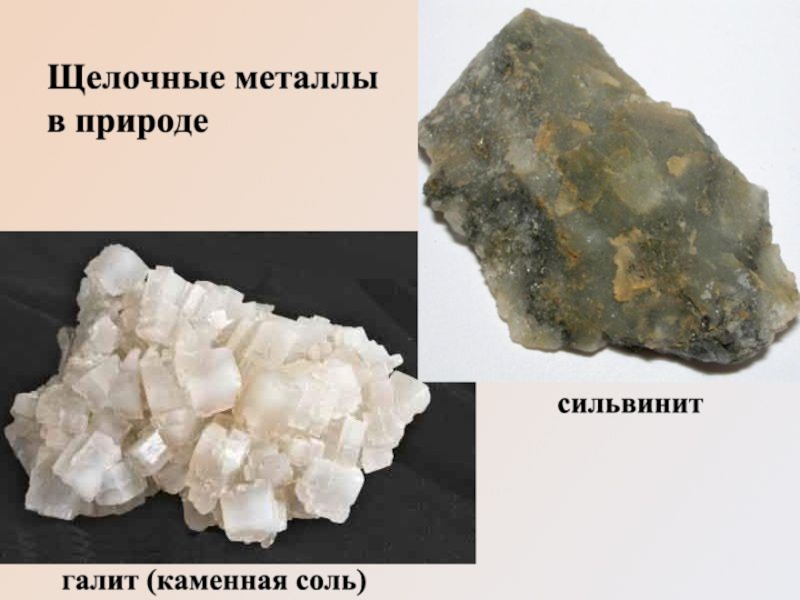

Они образуют оксиды, сульфиды, карбонаты и другие химические соединения. Для получения чистых металлов и дальнейшего их применения необходимо выделить их из руд и провести очистку

МЕТАЛЛИЧЕСКИЕ ЭЛЕМЕНТЫ В ПРИРОДЕ

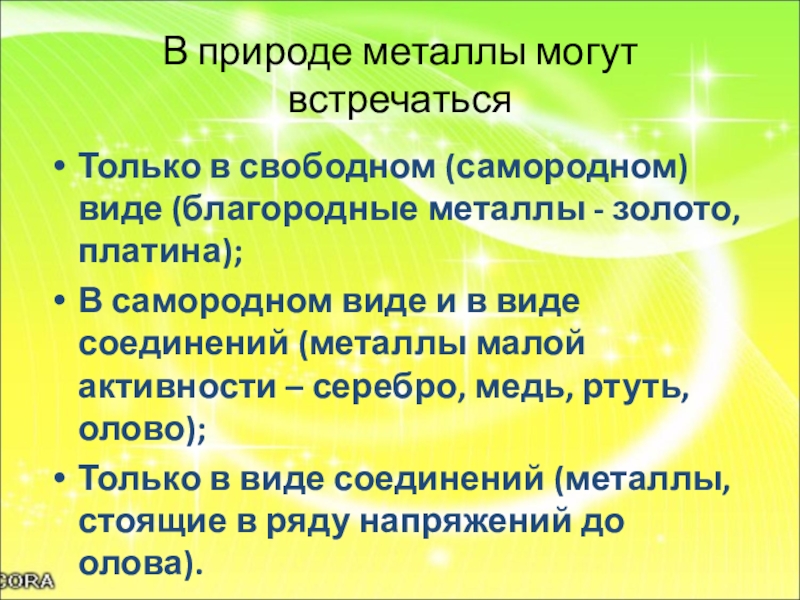

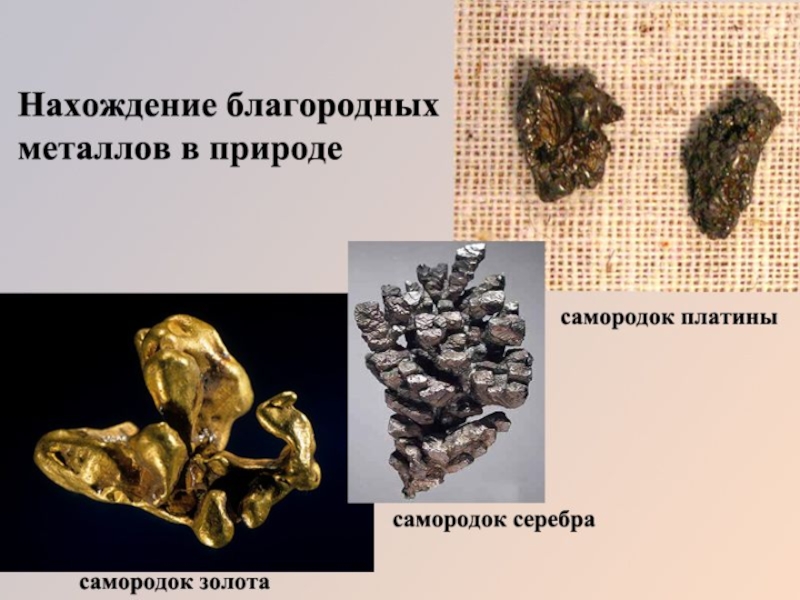

- золото, платина);

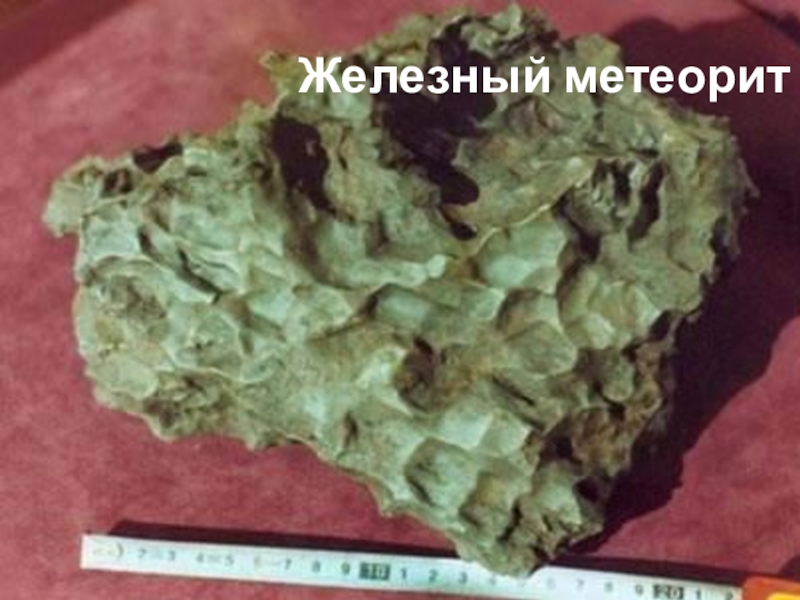

В самородном виде и в виде соединений (металлы малой активности – серебро, медь, ртуть, олово);
Только в виде соединений (металлы, стоящие в ряду напряжений до олова).

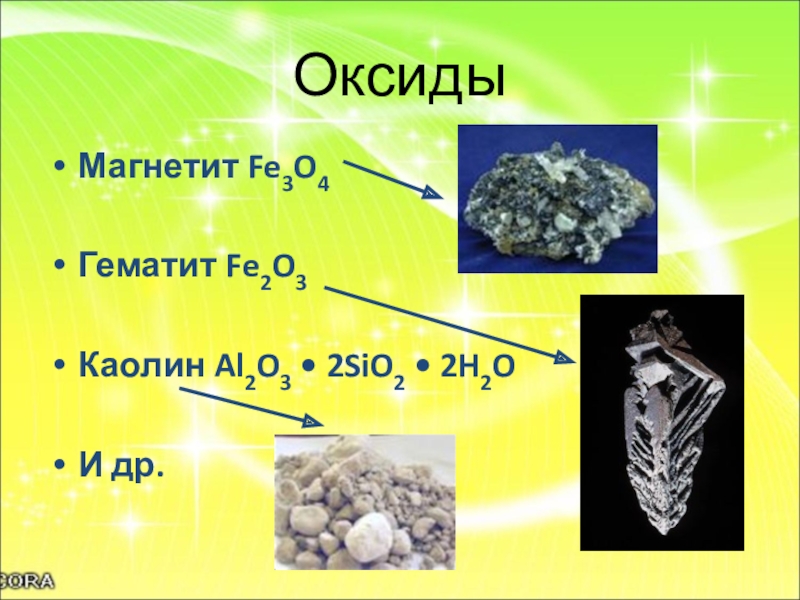

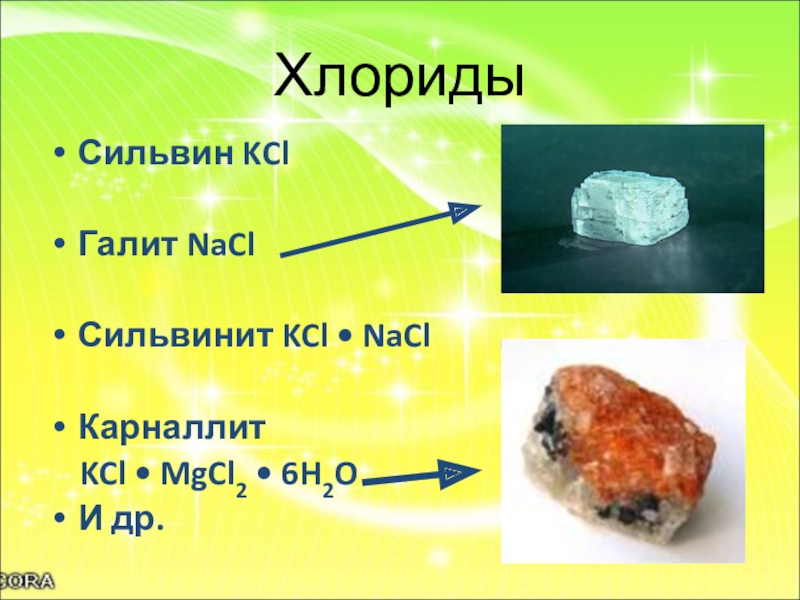

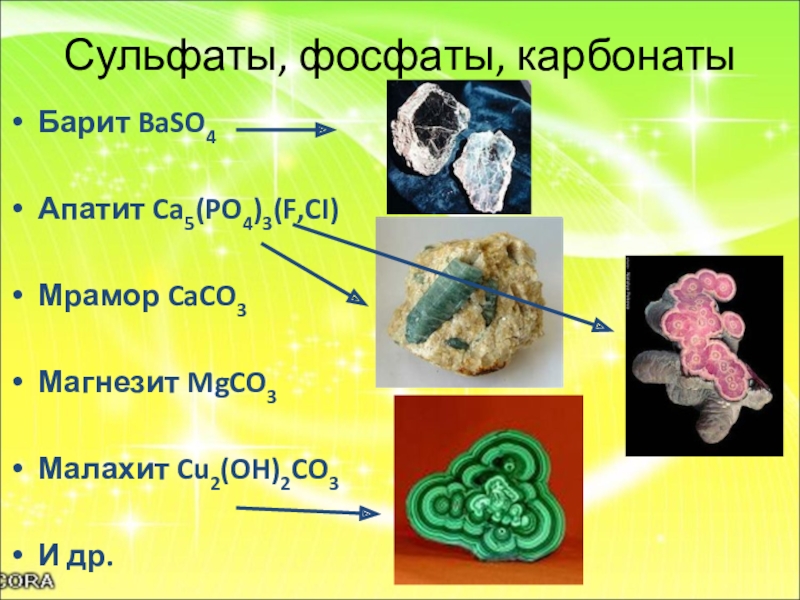

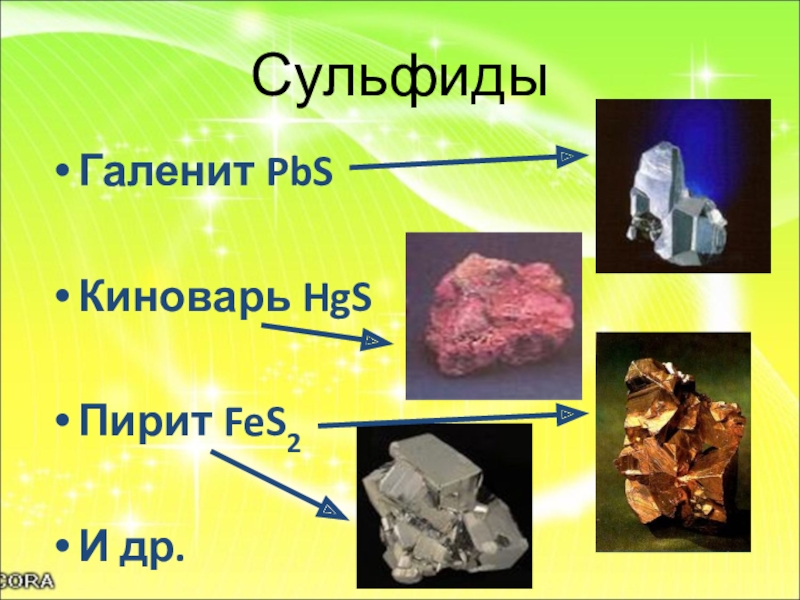

• 6H2O

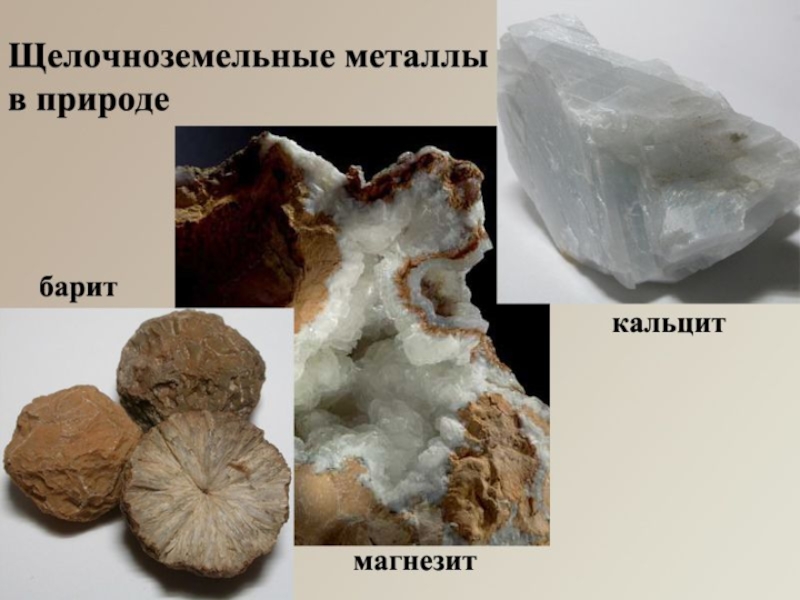

И др.

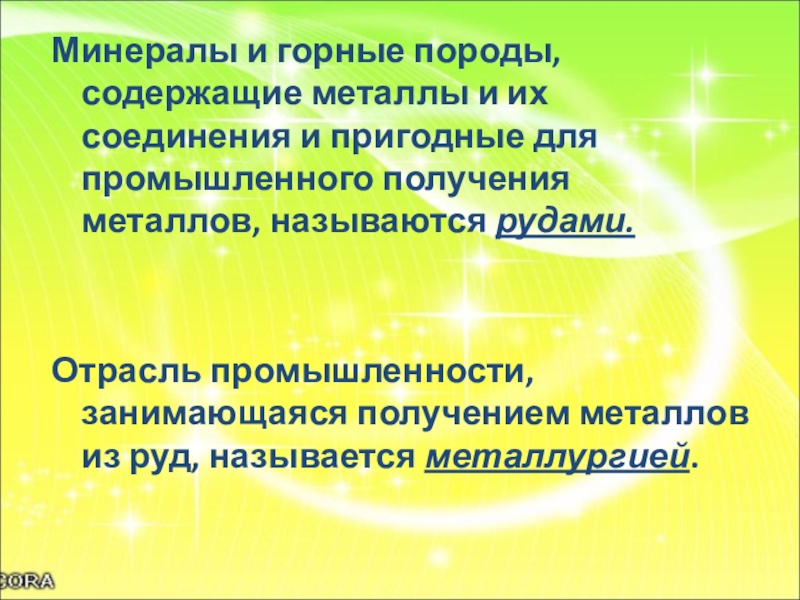

для промышленного получения металлов, называются рудами.


Отрасль промышленности, занимающаяся получением металлов из руд, называется металлургией.

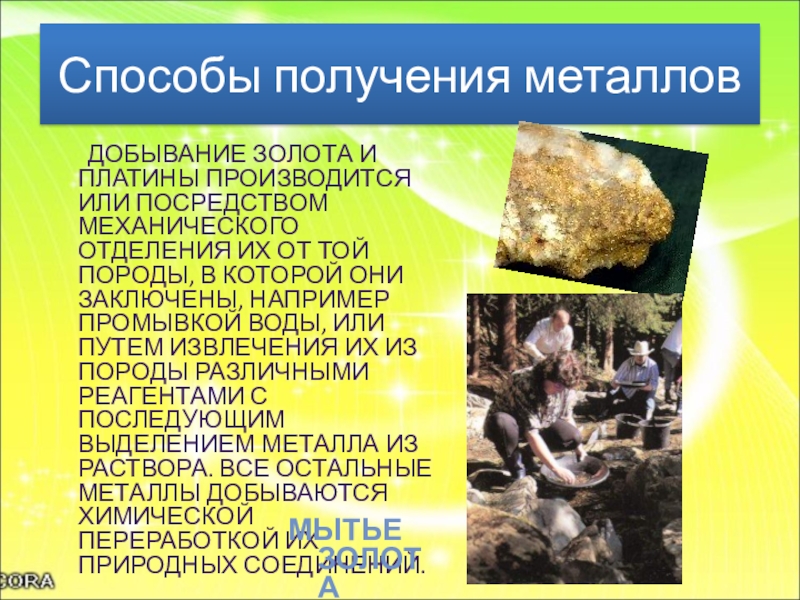

ИХ ОТ ТОЙ ПОРОДЫ, В КОТОРОЙ ОНИ ЗАКЛЮЧЕНЫ, НАПРИМЕР ПРОМЫВКОЙ ВОДЫ, ИЛИ ПУТЕМ ИЗВЛЕЧЕНИЯ ИХ ИЗ ПОРОДЫ РАЗЛИЧНЫМИ РЕАГЕНТАМИ С ПОСЛЕДУЮЩИМ ВЫДЕЛЕНИЕМ МЕТАЛЛА ИЗ РАСТВОРА. ВСЕ ОСТАЛЬНЫЕ МЕТАЛЛЫ ДОБЫВАЮТСЯ ХИМИЧЕСКОЙ ПЕРЕРАБОТКОЙ ИХ ПРИРОДНЫХ СОЕДИНЕНИЙ.

МЫТЬЕ ЗОЛОТА

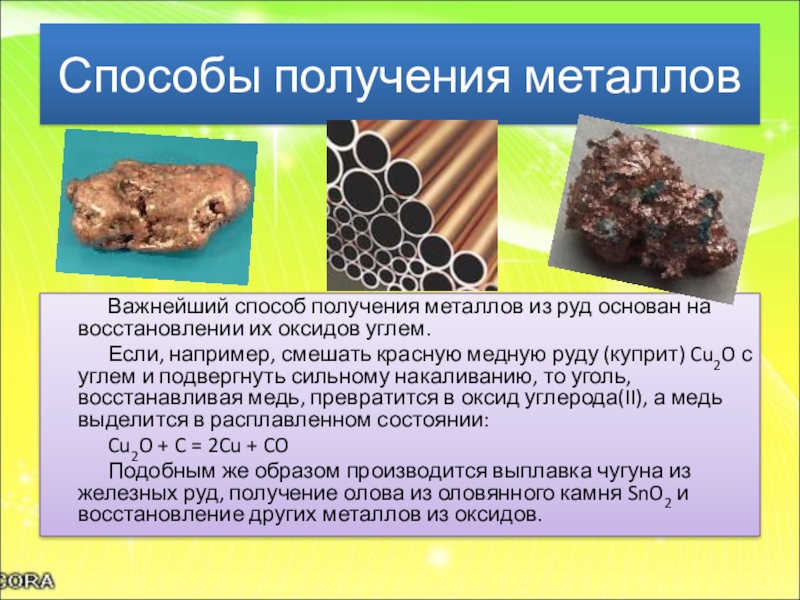

углем.

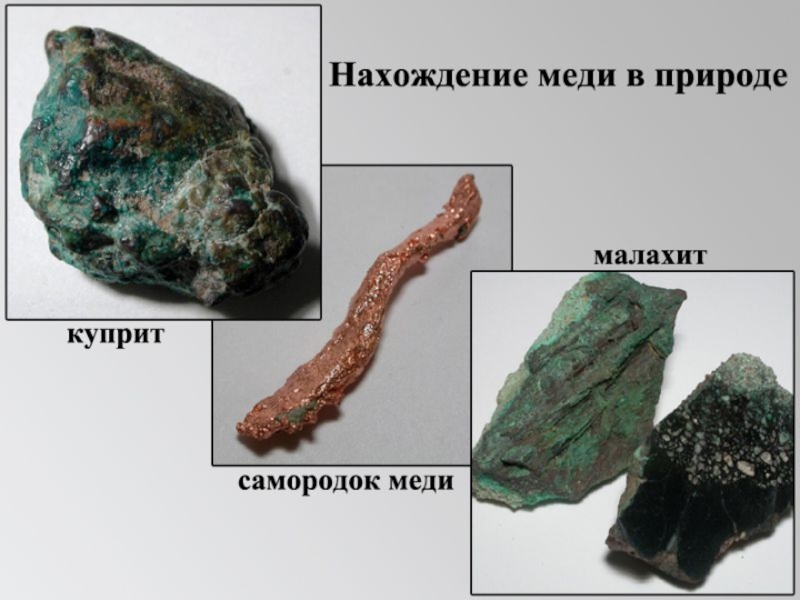

Если, например, смешать красную медную руду (куприт) Cu2O с углем и подвергнуть сильному накаливанию, то уголь, восстанавливая медь, превратится в оксид углерода(II), а медь выделится в расплавленном состоянии:
Cu2O + C = 2Cu + CO

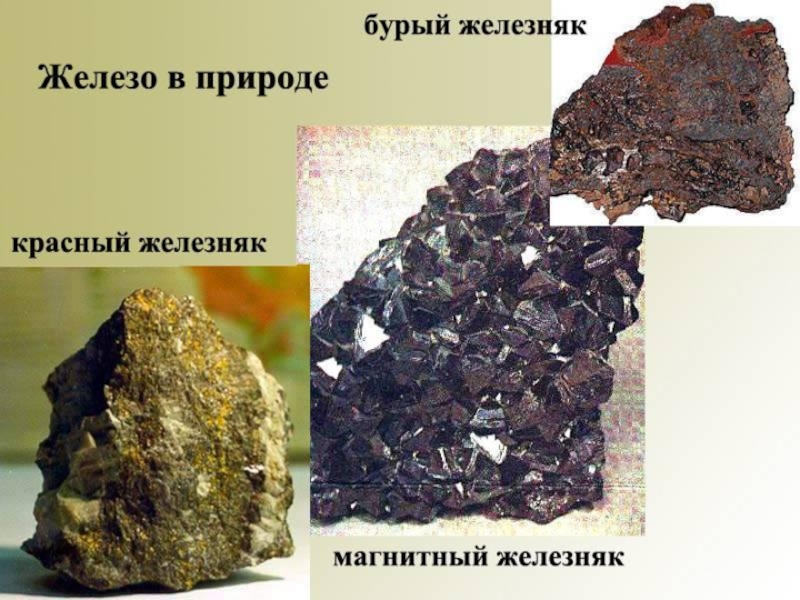

Подобным же образом производится выплавка чугуна из железных руд, получение олова из оловянного камня SnO2 и восстановление других металлов из оксидов.

Способы получения металлов

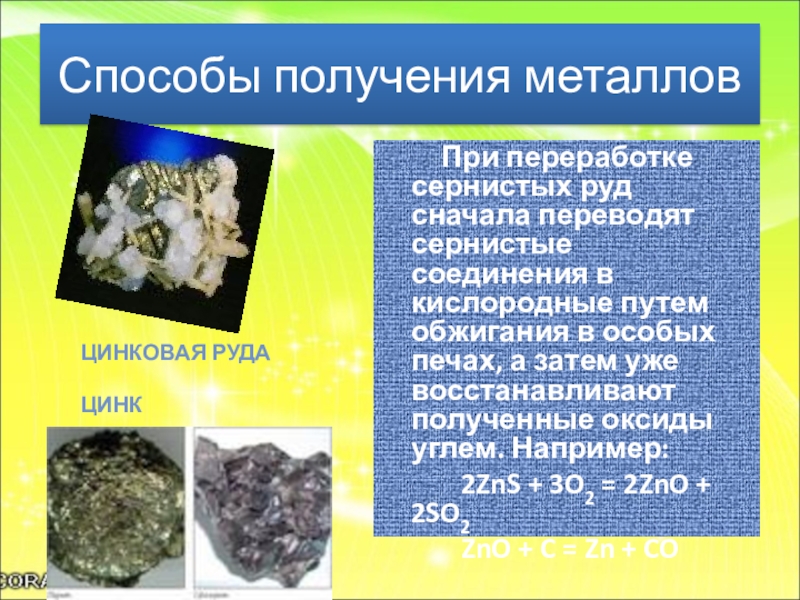

обжигания в особых печах, а затем уже восстанавливают полученные оксиды углем. Например:
2ZnS + 3O2 = 2ZnO + 2SO2
ZnO + C = Zn + CO

Способы получения металлов

ЦИНКОВАЯ РУДА

ЦИНК

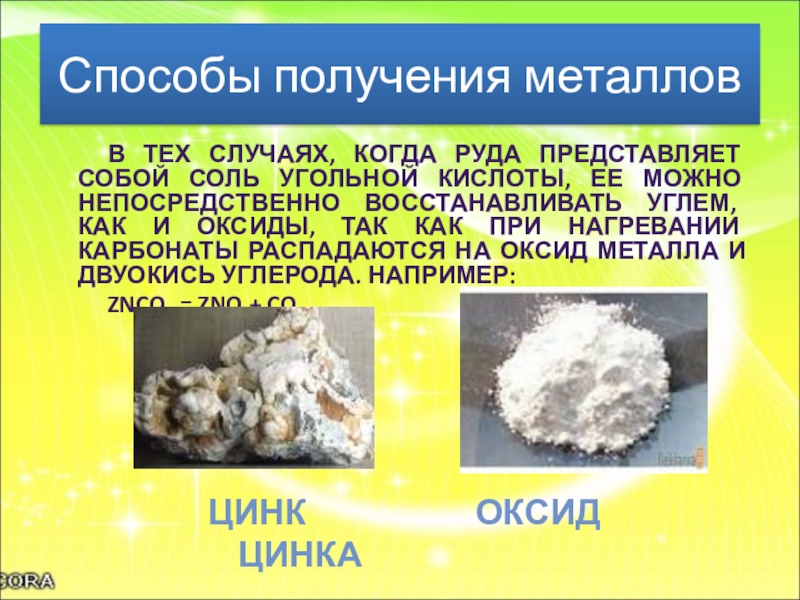

МОЖНО НЕПОСРЕДСТВЕННО ВОССТАНАВЛИВАТЬ УГЛЕМ, КАК И ОКСИДЫ, ТАК КАК ПРИ НАГРЕВАНИИ КАРБОНАТЫ РАСПАДАЮТСЯ НА ОКСИД МЕТАЛЛА И ДВУОКИСЬ УГЛЕРОДА. НАПРИМЕР:
ZNCO3 = ZNO + CO2

Способы получения металлов

ЦИНК ОКСИД ЦИНКА

их состав не входит железо, всего около 70 элементов). Золото, серебро и платина относятся также к драгоценным металлам. Кроме того, в малых количествах они присутствуют в морской воде, растениях, живых организмах (играя при этом важную роль).

МЕТАЛЛИЧЕСКИЕ ЭЛЕМЕНТЫ В ПРИРОДЕ

АЛЮМИНИЙ

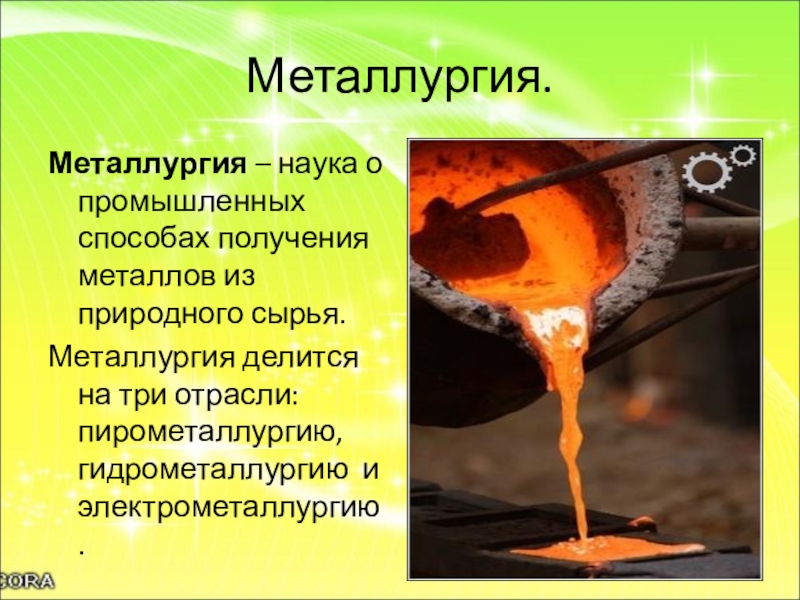

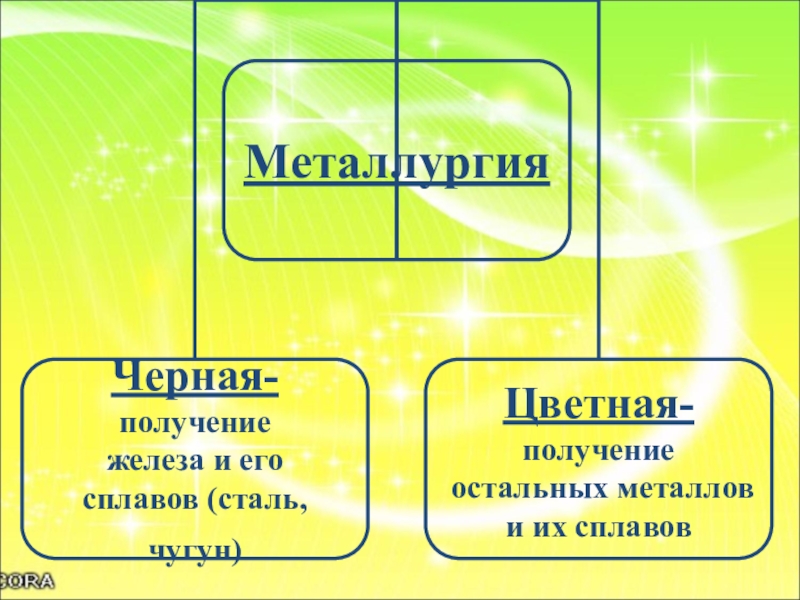

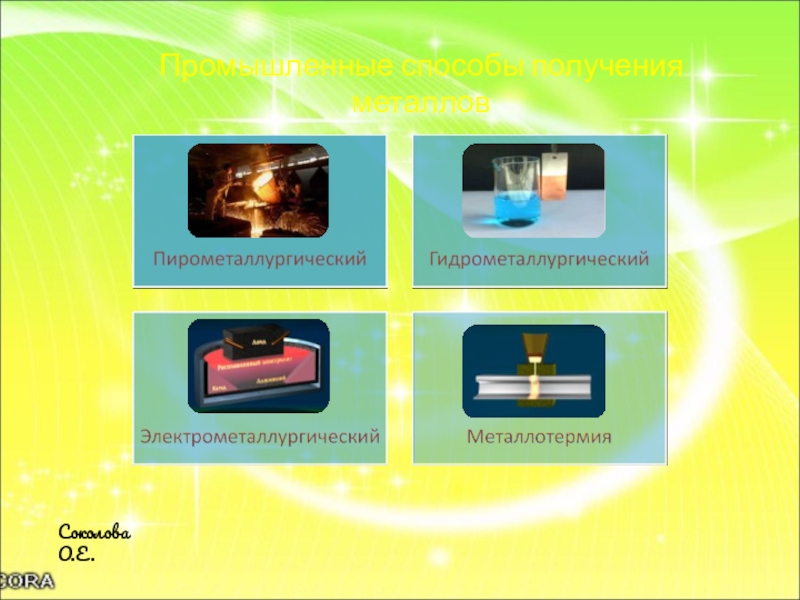

делится на три отрасли: пирометаллургию, гидрометаллургию и электрометаллургию.

восстановления при высокой температуре.

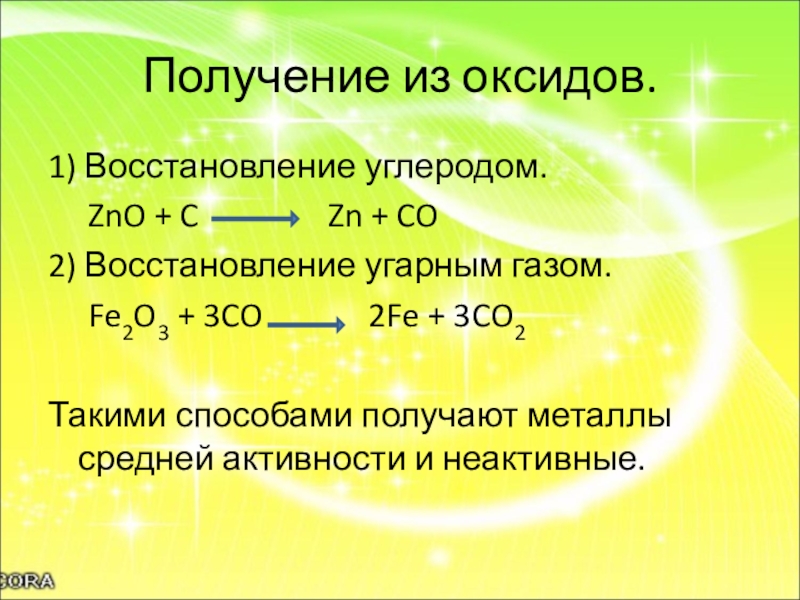

Zn + CO
2) Восстановление угарным газом.
Fe2O3 + 3CO 2Fe + 3CO2

Такими способами получают металлы средней активности и неактивные.

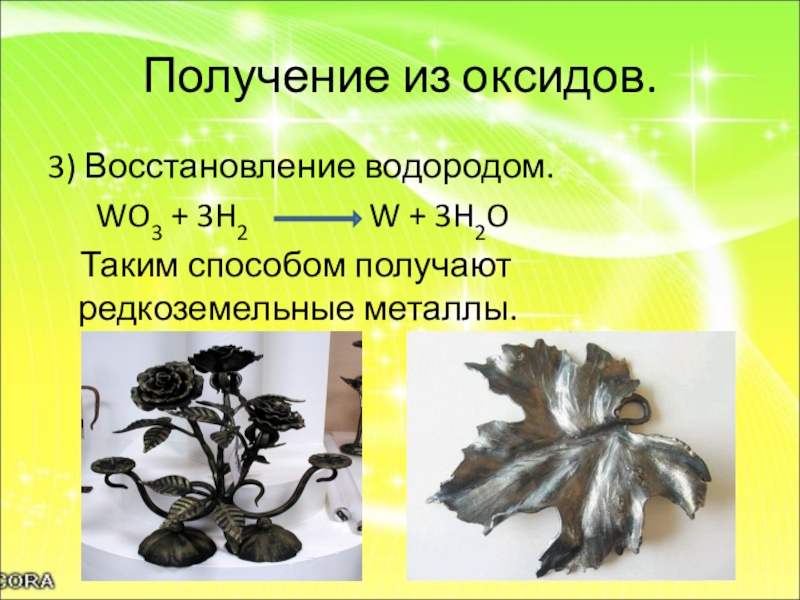

W + 3H2O
Таким способом получают редкоземельные металлы.

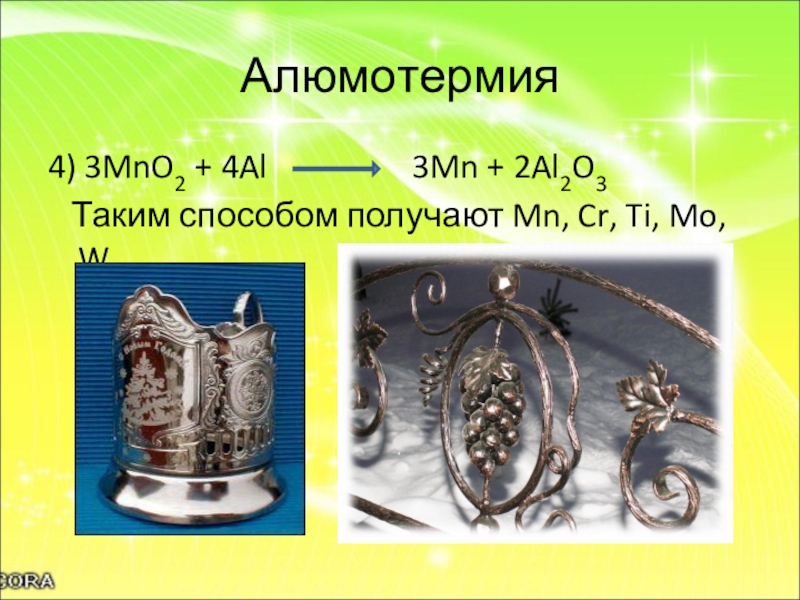

3Mn + 2Al2O3
Таким способом получают Mn, Cr, Ti, Mo, W

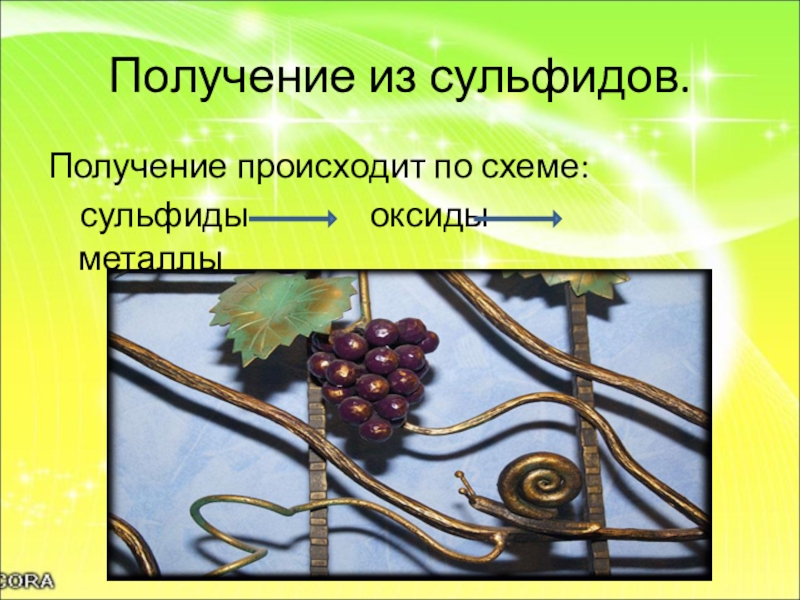

оксиды металлы

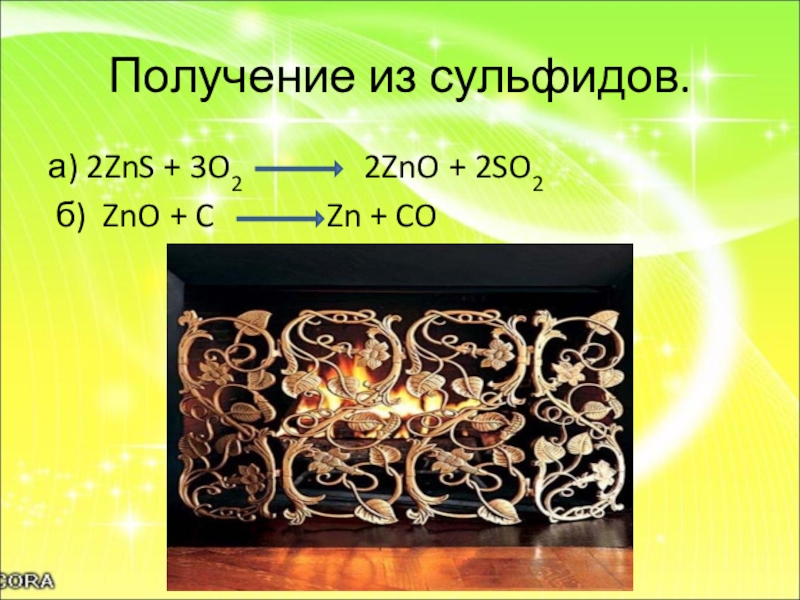

2ZnO + 2SO2
б) ZnO + C Zn + CO

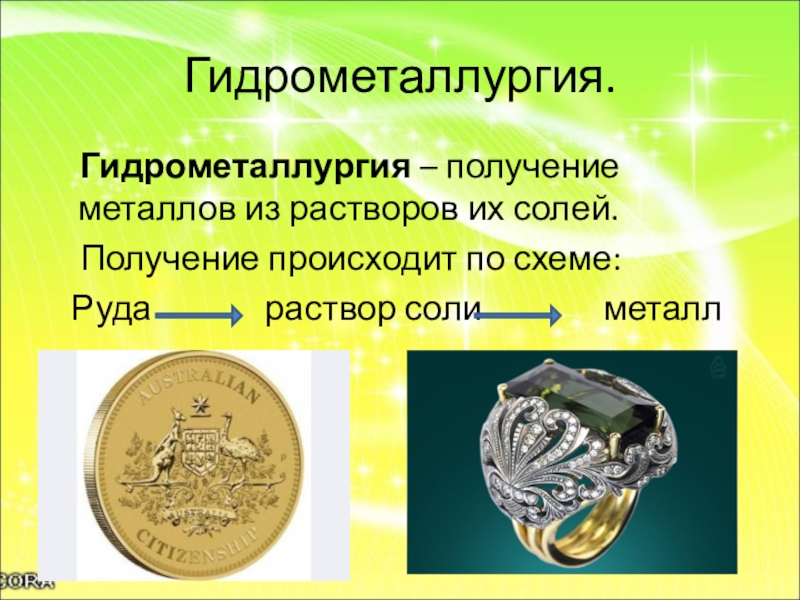

Получение происходит по схеме:
Руда раствор соли металл

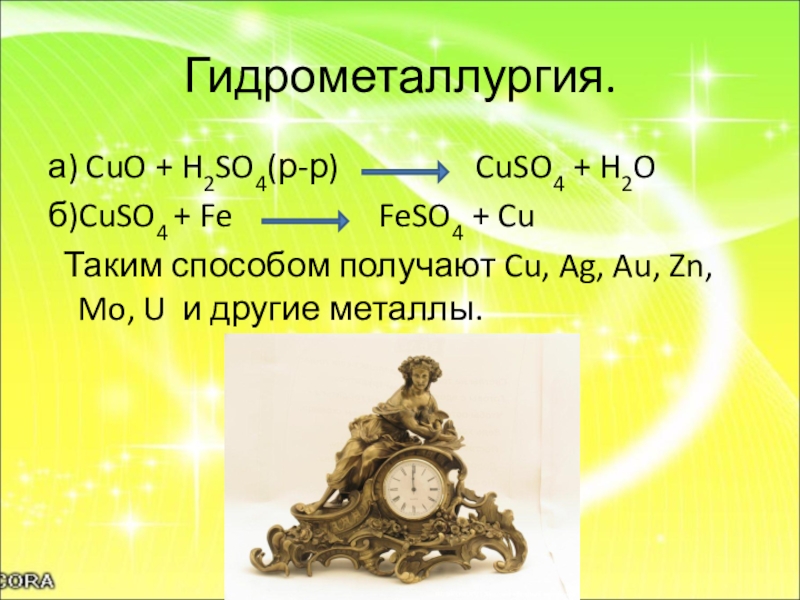

CuSO4 + H2O
б)CuSO4 + Fe FeSO4 + Cu
Таким способом получают Cu, Ag, Au, Zn, Mo, U и другие металлы.

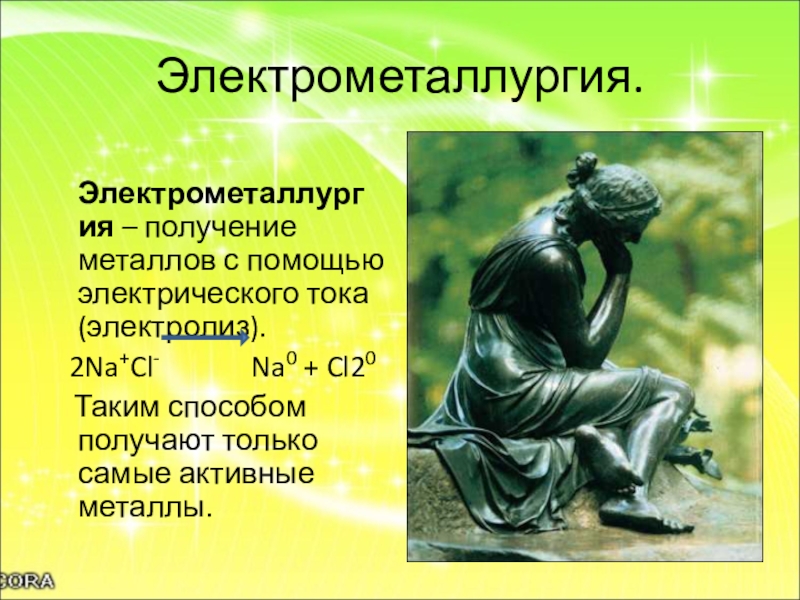

2Na+Cl- Na0 + Cl20
Таким способом получают только самые активные металлы.

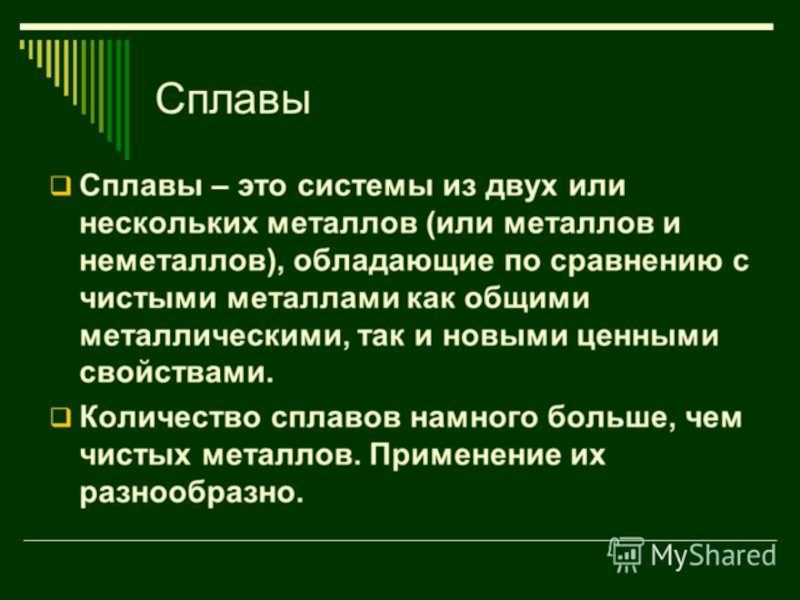

макроскопические однородные системы, состоящие из двух или более металлов с характерными металлическими свойствами. Например: металлический блеск, высокие электропроводность макроскопические однородные системы, состоящие из двух или более металлов с характерными металлическими свойствами. Например: металлический блеск, высокие электропроводность и теплопроводность макроскопические однородные системы, состоящие из двух или более металлов с характерными металлическими свойствами. Например: металлический блеск, высокие электропроводность и теплопроводность. Иногда компонентами сплава могут быть не только химические элементы, но и химические соединения, обладающие металлическими свойствами.

Северное золото — медно Северное золото — медно-алюминиевый Северное золото — медно-алюминиевый сплав Северное золото — медно-алюминиевый сплав золотистого цвета, из которого сделаны монеты Северное золото — медно-алюминиевый сплав золотистого цвета, из которого сделаны монеты. В нём не содержится золота, и его названием очень трудно ввести в заблуждение, так как по цвету и весу «северное золото» совсем не похоже на настоящее.

или многокомпонентный сплав на основе меди — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк иногда с добавлением олова — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк иногда с добавлением олова, никеля — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк иногда с добавлением олова, никеля, свинца — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк иногда с добавлением олова, никеля, свинца, марганца — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк иногда с добавлением олова, никеля, свинца, марганца, железа и других элементов.

масс, соответственно. Он по твердости  близок к алмазу, применяется при бурении горных пород.
Разработан в 1929 году в СССР где в основном использовался для режущих инструментов. Сейчас сплав применяется для оснащения волочильного инструмента, в качестве резцов и т.д. При создании используются методы порошковой металлургии.
Металлокерамические сплавы обладают особенно высокой твердостью. Победит изготовляется в виде пластинок различной формы и размера. Процесс изготовления сводится к следующему: мелкий порошок карбида вольфрама или другого тугоплавкого карбида и мелкий порошок связующего металла кобальта или никеля перемешиваются и затем прессуются в соответствующих формах. Спрессованные пластины спекаются при температуре, близкой к температуре плавления связующего металла, что дает очень плотный и твердый сплав. Пластинки из этого сверхтвердого сплава применяются для изготовления металлорежущего и бурового инструмента. Пластинки напаиваются на державки режущего инструмента медью. Термообработка не требуется.
В настоящее время разработаны и другие вольфрамокобальтовые сплавы, однако для них продолжают использовать название «победит».

Победит

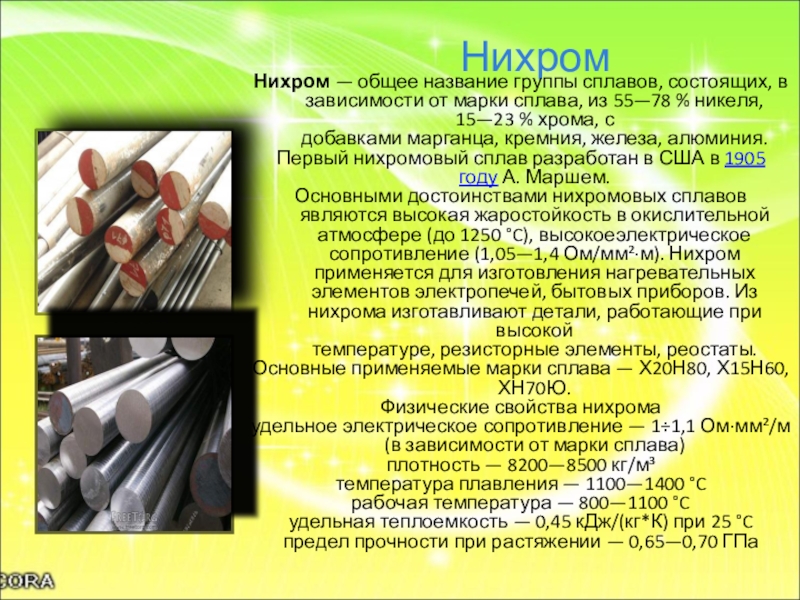

общее название группы сплавов, состоящих, в зависимости от марки сплава, из 55—78 % никеля, 15—23 % хрома, с добавками марганца, кремния, железа, алюминия.
Первый нихромовый сплав разработан в США в 1905 году А. Маршем.
Основными достоинствами нихромовых сплавов являются высокая жаростойкость в окислительной атмосфере (до 1250 °C), высокоеэлектрическое сопротивление (1,05—1,4 Ом/мм²·м). Нихром применяется для изготовления нагревательных элементов электропечей, бытовых приборов. Из нихрома изготавливают детали, работающие при высокой температуре, резисторные элементы, реостаты.
Основные применяемые марки сплава — Х20Н80, Х15Н60, ХН70Ю.
Физические свойства нихрома
удельное электрическое сопротивление — 1÷1,1 Ом·мм²/м (в зависимости от марки сплава)
плотность — 8200—8500 кг/м³
температура плавления — 1100—1400 °C
рабочая температура — 800—1100 °C
удельная теплоемкость — 0,45 кДж/(кг*К) при 25 °C
предел прочности при растяжении — 0,65—0,70 ГПа

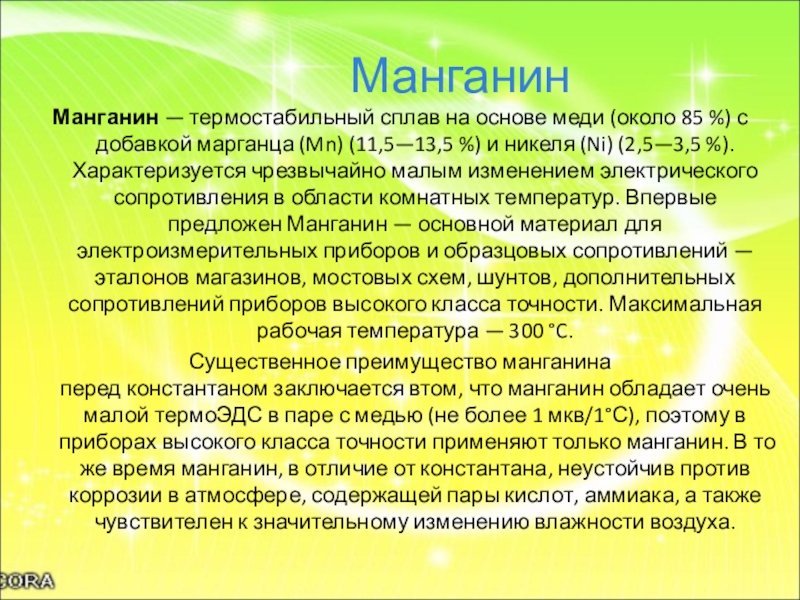

Манганин

Манганин — термостабильный сплав на основе меди (около 85 %) с добавкой марганца (Mn) (11,5—13,5 %) и никеля (Ni) (2,5—3,5 %). Характеризуется чрезвычайно малым изменением электрического сопротивления в области комнатных температур. Впервые предложен Манганин — основной материал для электроизмерительных приборов и образцовых сопротивлений — эталонов магазинов, мостовых схем, шунтов, дополнительных сопротивлений приборов высокого класса точности. Максимальная рабочая температура — 300 °C.
Существенное преимущество манганина перед константаном заключается втом, что манганин обладает очень малой термоЭДС в паре с медью (не более 1 мкв/1°С), поэтому в приборах высокого класса точности применяют только манганин. В то же время манганин, в отличие от константана, неустойчив против коррозии в атмосфере, содержащей пары кислот, аммиака, а также чувствителен к значительному изменению влажности воздуха.
