Презентация, доклад по химии на тему Варка стекла. Шихта. (9класс)

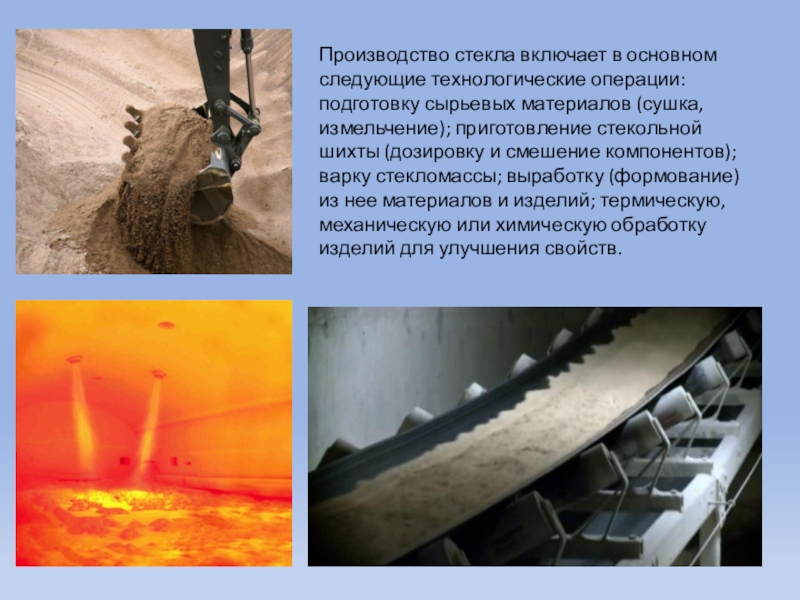

(сушка, измельчение); приготовление стекольной шихты (дозировку и смешение компонентов); варку стекломассы; выработку (формование) из нее материалов и изделий; термическую, механическую или химическую обработку изделий для улучшения свойств.

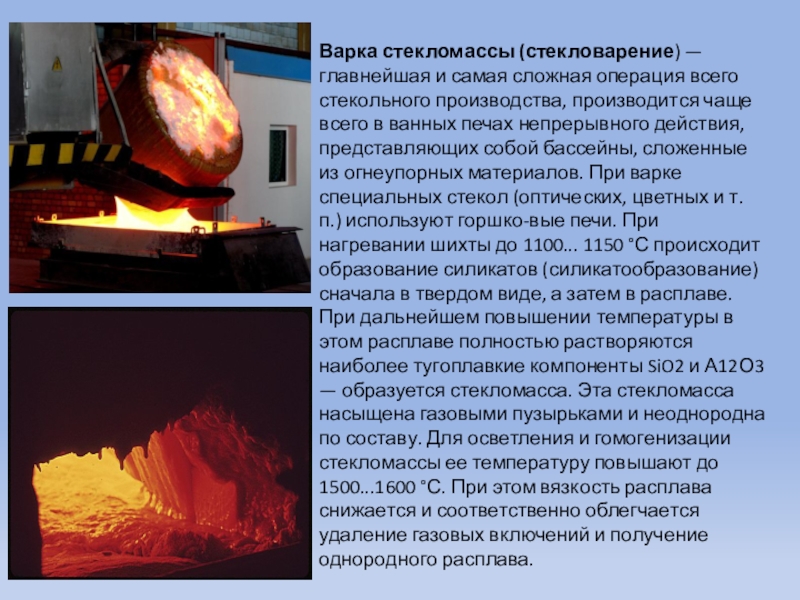

производится чаще всего в ванных печах непрерывного действия, представляющих собой бассейны, сложенные из огнеупорных материалов. При варке специальных стекол (оптических, цветных и т. п.) используют горшко-вые печи. При нагревании шихты до 1100... 1150 °С происходит образование силикатов (силикатообразование) сначала в твердом виде, а затем в расплаве. При дальнейшем повышении температуры в этом расплаве полностью растворяются наиболее тугоплавкие компоненты SiO2 и А12О3 — образуется стекломасса. Эта стекломасса насыщена газовыми пузырьками и неоднородна по составу. Для осветления и гомогенизации стекломассы ее температуру повышают до 1500...1600 °С. При этом вязкость расплава снижается и соответственно облегчается удаление газовых включений и получение однородного расплава.

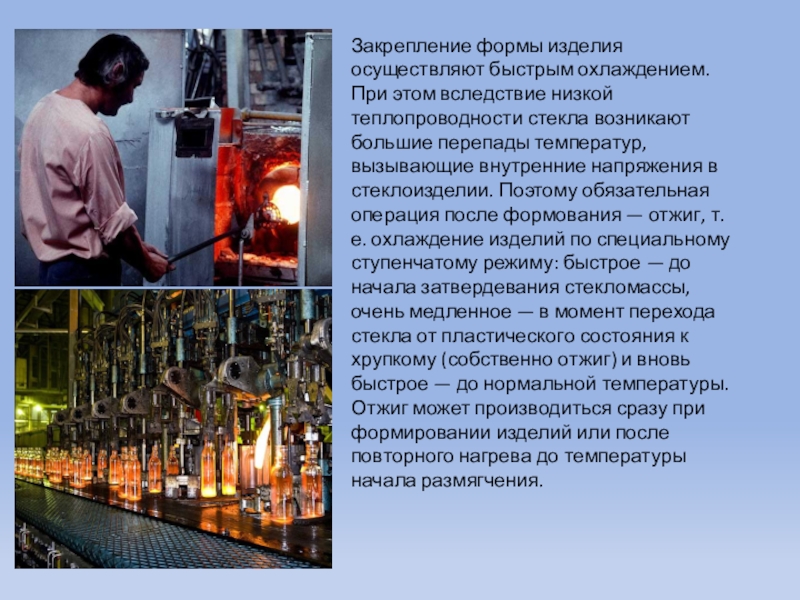

стекла возникают большие перепады температур, вызывающие внутренние напряжения в стеклоизделии. Поэтому обязательная операция после формования — отжиг, т. е. охлаждение изделий по специальному ступенчатому режиму: быстрое — до начала затвердевания стекломассы, очень медленное — в момент перехода стекла от пластического состояния к хрупкому (собственно отжиг) и вновь быстрое — до нормальной температуры. Отжиг может производиться сразу при формировании изделий или после повторного нагрева до температуры начала размягчения.

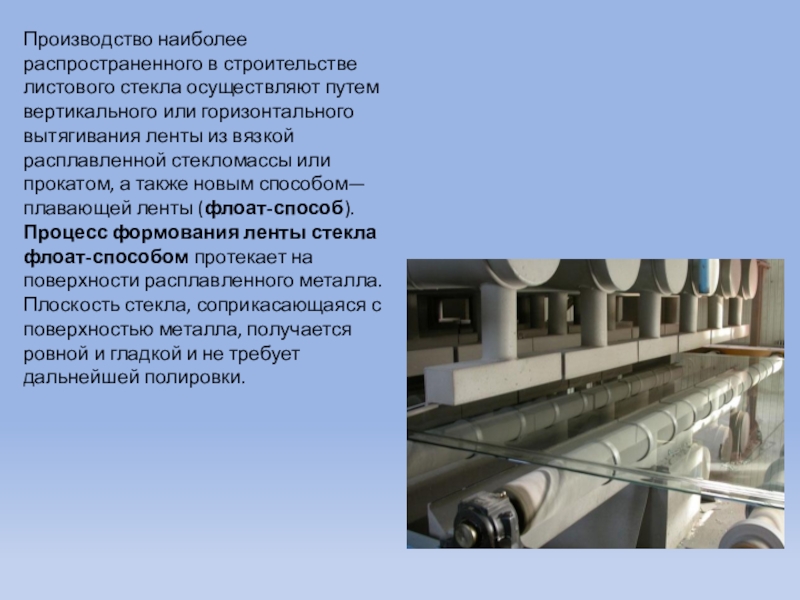

горизонтального вытягивания ленты из вязкой расплавленной стекломассы или прокатом, а также новым способом—плавающей ленты (флоат-способ).
Процесс формования ленты стекла флоат-способом протекает на поверхности расплавленного металла. Плоскость стекла, соприкасающаяся с поверхностью металла, получается ровной и гладкой и не требует дальнейшей полировки.

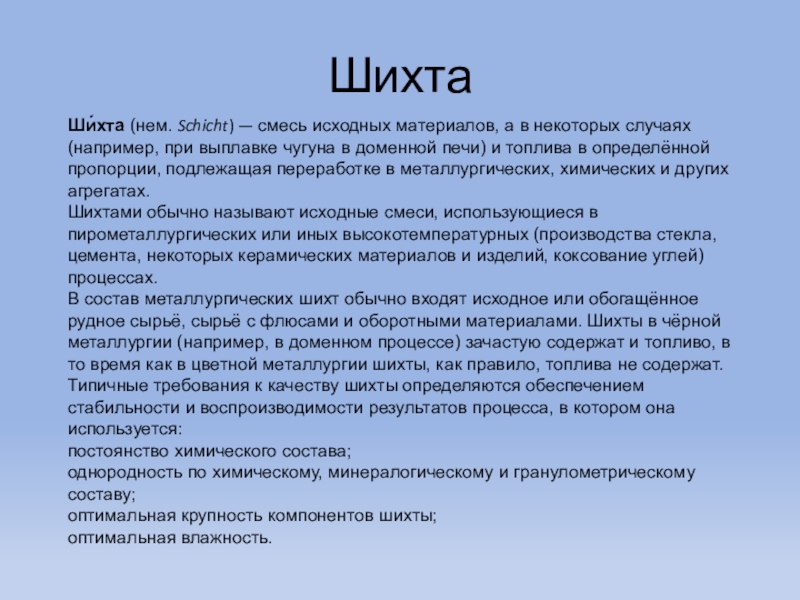

при выплавке чугуна в доменной печи) и топлива в определённой пропорции, подлежащая переработке в металлургических, химических и других агрегатах.
Шихтами обычно называют исходные смеси, использующиеся в пирометаллургических или иных высокотемпературных (производства стекла, цемента, некоторых керамических материалов и изделий, коксование углей) процессах.
В состав металлургических шихт обычно входят исходное или обогащённое рудное сырьё, сырьё с флюсами и оборотными материалами. Шихты в чёрной металлургии (например, в доменном процессе) зачастую содержат и топливо, в то время как в цветной металлургии шихты, как правило, топлива не содержат.

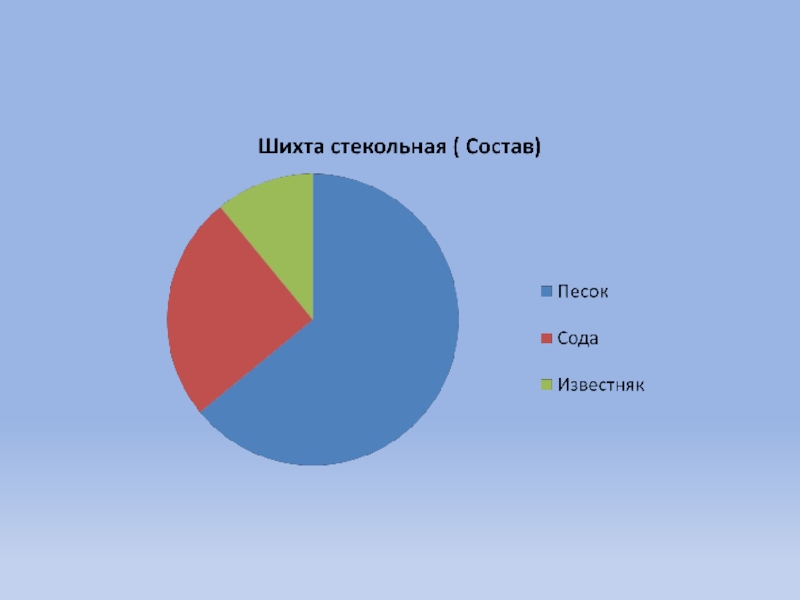

Типичные требования к качеству шихты определяются обеспечением стабильности и воспроизводимости результатов процесса, в котором она используется:
постоянство химического состава;
однородность по химическому, минералогическому и гранулометрическому составу;
оптимальная крупность компонентов шихты;
оптимальная влажность.
