Презентация, доклад по химии на тему Стекло

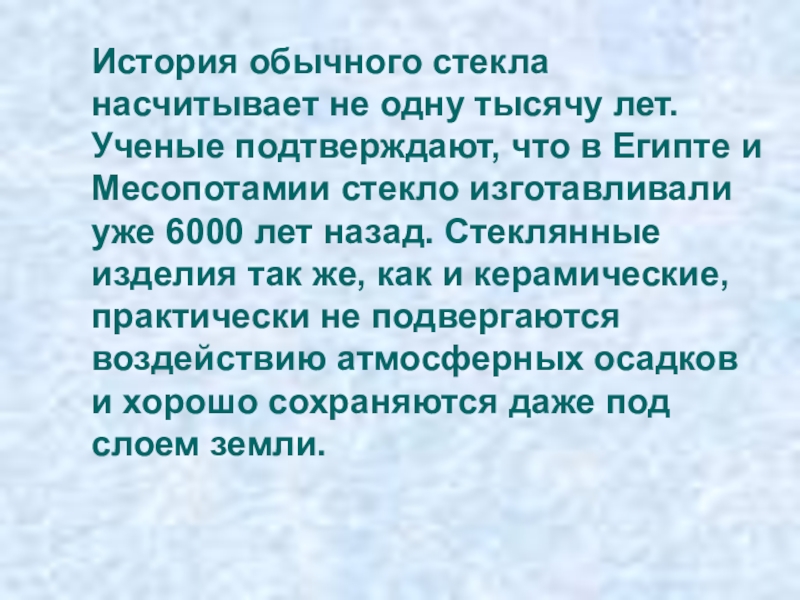

подтверждают, что в Египте и Месопотамии стекло изготавливали уже 6000 лет назад. Стеклянные изделия так же, как и керамические, практически не подвергаются воздействию атмосферных осадков и хорошо сохраняются даже под слоем земли.

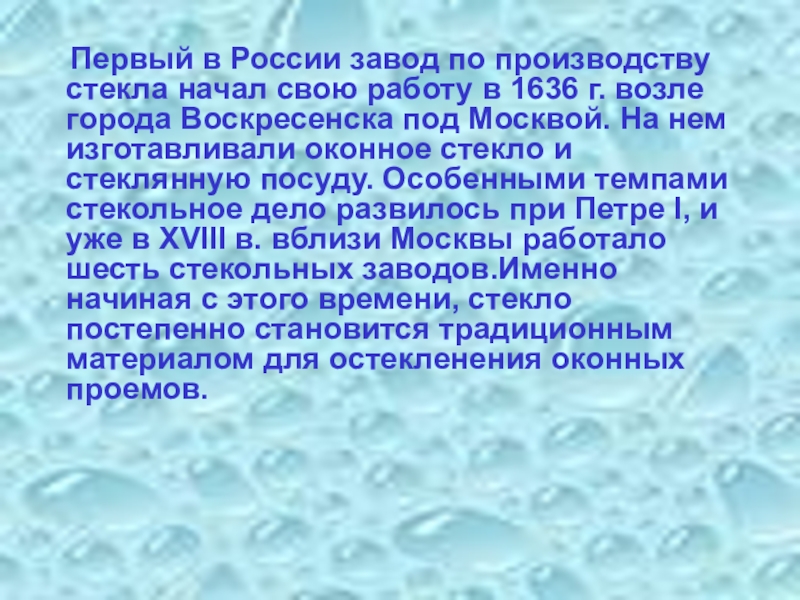

работу в 1636 г. возле города Воскресенска под Москвой. На нем изготавливали оконное стекло и стеклянную посуду. Особенными темпами стекольное дело развилось при Петре I, и уже в XVIII в. вблизи Москвы работало шесть стекольных заводов.Именно начиная с этого времени, стекло постепенно становится традиционным материалом для остекленения оконных проемов.

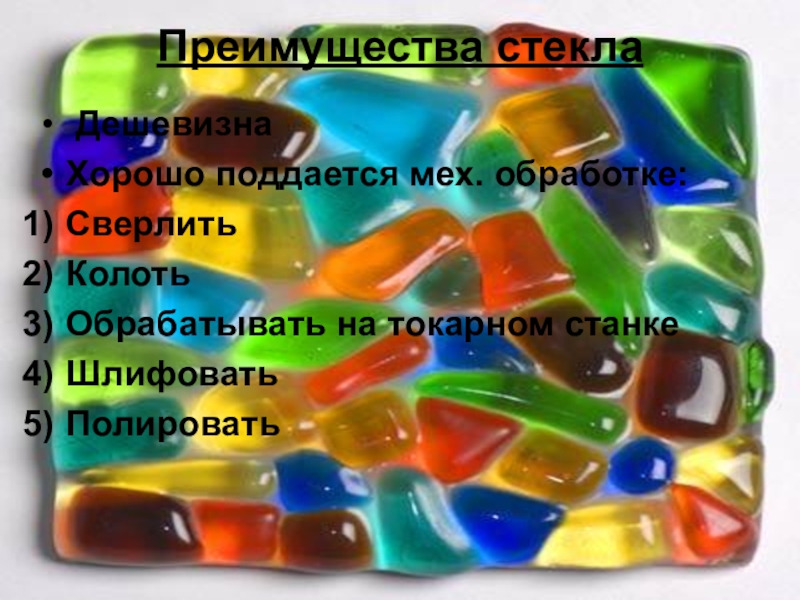

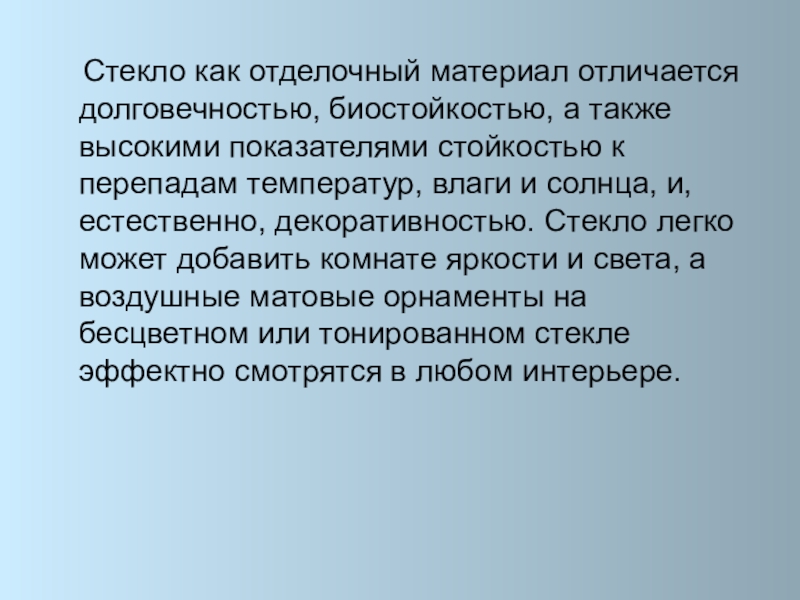

высокими показателями стойкостью к перепадам температур, влаги и солнца, и, естественно, декоративностью. Стекло легко может добавить комнате яркости и света, а воздушные матовые орнаменты на бесцветном или тонированном стекле эффектно смотрятся в любом интерьере.

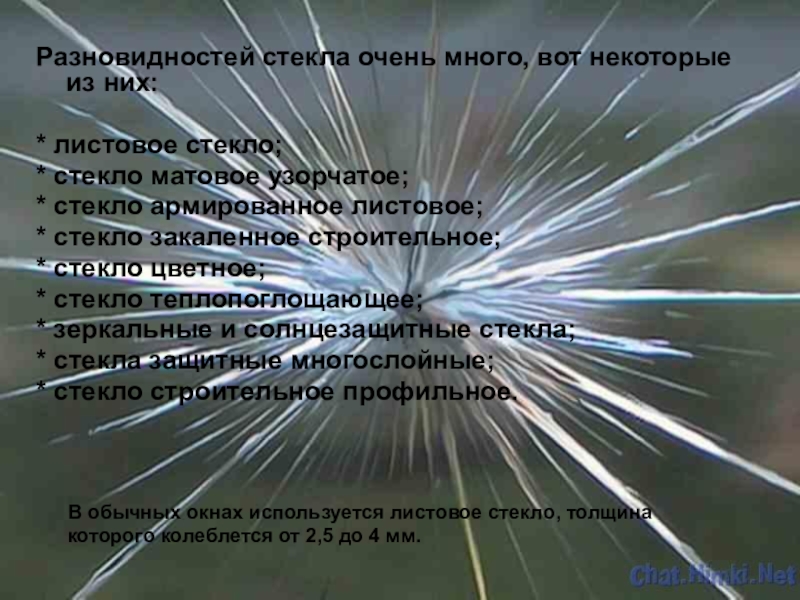

матовое узорчатое;
* стекло армированное листовое;
* стекло закаленное строительное;
* стекло цветное;
* стекло теплопоглощающее;
* зеркальные и солнцезащитные стекла;
* стекла защитные многослойные;
* стекло строительное профильное.

В обычных окнах используется листовое стекло, толщина которого колеблется от 2,5 до 4 мм.

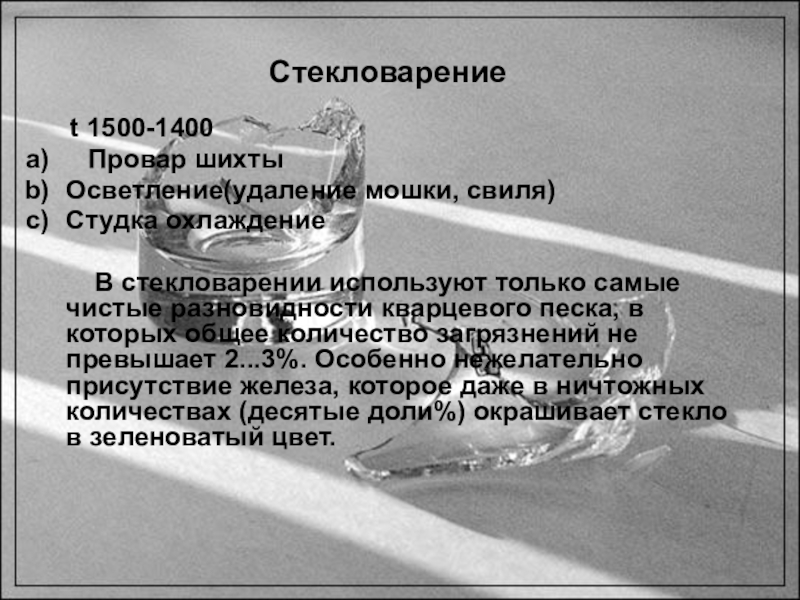

Стекловарение

t 1500-1400
Провар шихты
Осветление(удаление мошки, свиля)
Студка охлаждение

В стекловарении используют только самые чистые разновидности кварцевого песка, в которых общее количество загрязнений не превышает 2...3%. Особенно нежелательно присутствие железа, которое даже в ничтожных количествах (десятые доли%) окрашивает стекло в зеленоватый цвет.

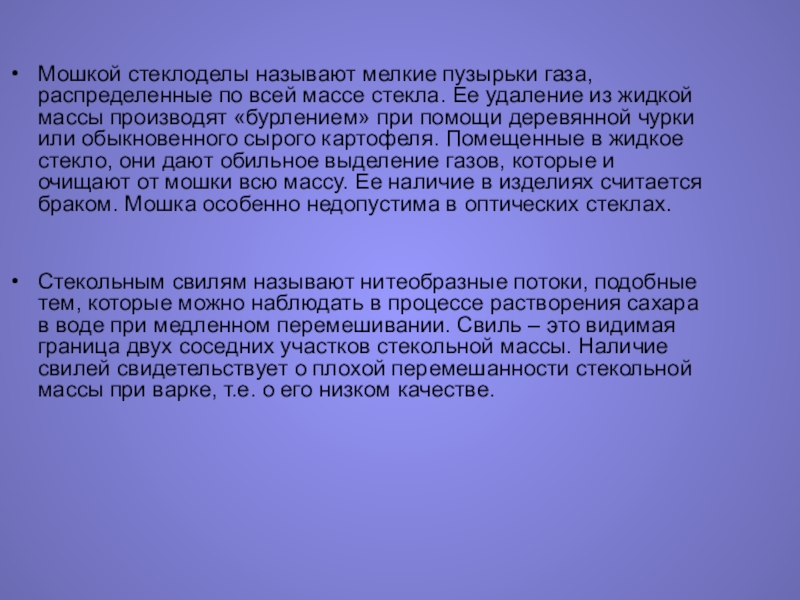

Ее удаление из жидкой массы производят «бурлением» при помощи деревянной чурки или обыкновенного сырого картофеля. Помещенные в жидкое стекло, они дают обильное выделение газов, которые и очищают от мошки всю массу. Ее наличие в изделиях считается браком. Мошка особенно недопустима в оптических стеклах.


Стекольным свилям называют нитеобразные потоки, подобные тем, которые можно наблюдать в процессе растворения сахара в воде при медленном перемешивании. Свиль – это видимая граница двух соседних участков стекольной массы. Наличие свилей свидетельствует о плохой перемешанности стекольной массы при варке, т.е. о его низком качестве.

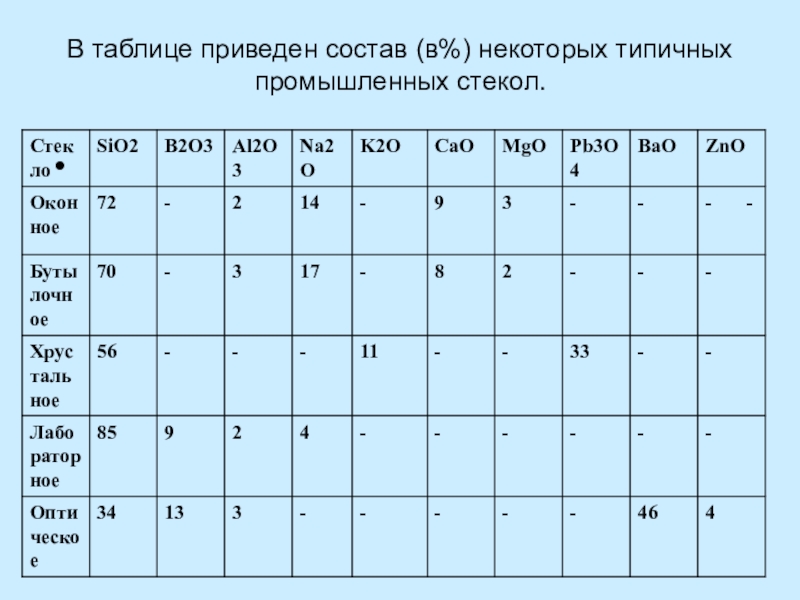

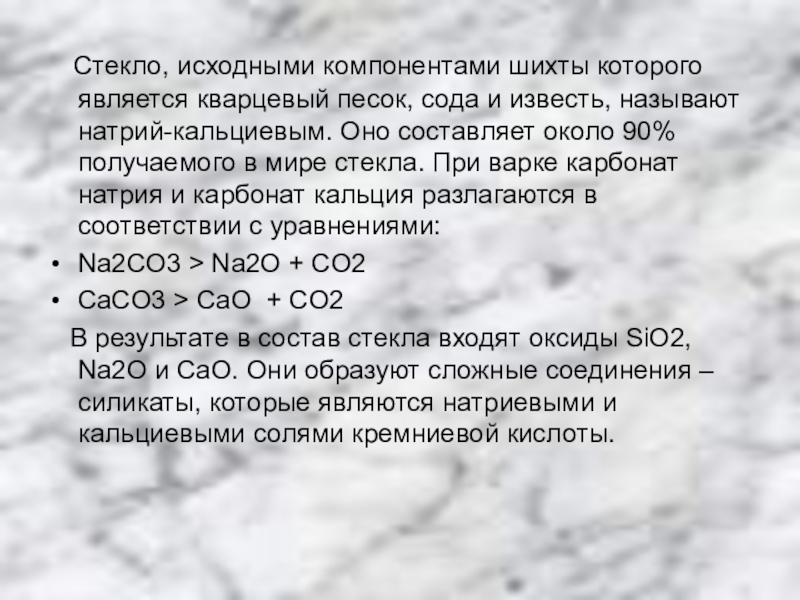

и известь, называют натрий-кальциевым. Оно составляет около 90% получаемого в мире стекла. При варке карбонат натрия и карбонат кальция разлагаются в соответствии с уравнениями:
Na2CO3 > Na2O + CO2
CaCO3 > CaО + CO2
В результате в состав стекла входят оксиды SiO2, Na2O и CaО. Они образуют сложные соединения – силикаты, которые являются натриевыми и кальциевыми солями кремниевой кислоты.

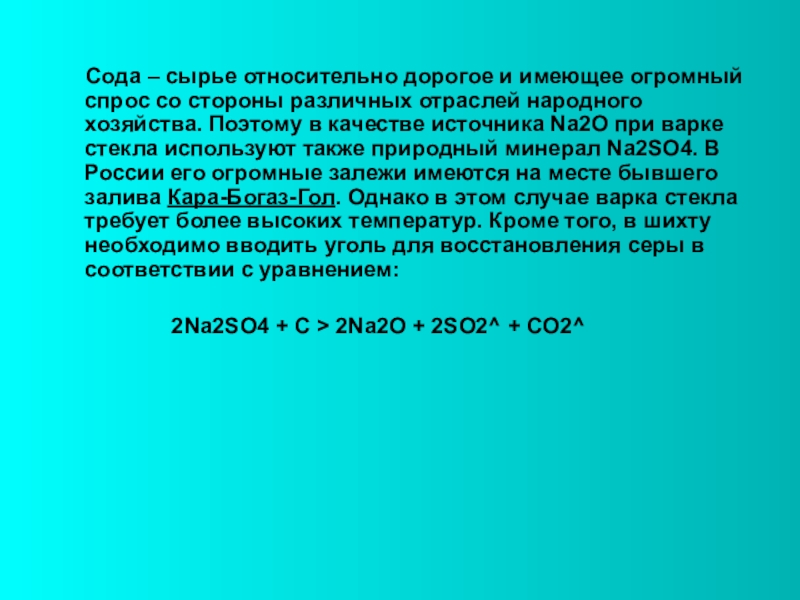

спрос со стороны различных отраслей народного хозяйства. Поэтому в качестве источника Na2O при варке стекла используют также природный минерал Na2SO4. В России его огромные залежи имеются на месте бывшего залива Кара-Богаз-Гол. Однако в этом случае варка стекла требует более высоких температур. Кроме того, в шихту необходимо вводить уголь для восстановления серы в соответствии с уравнением:

2Na2SO4 + С > 2Na2O + 2SO2^ + CO2^

чтобы избежать в нем напряжений. При быстром охлаждении стекла поверхностные слои тела затвердевают и могут иметь температуру, близкую к комнатной, а внутренние части, вследствие низкой теплопроводности, могут иметь температуру до 1000 ° C. Поскольку внутренние части при охлаждении сжимаются, а наружные уже не уменьшаются в размере, в них возникают высокие поверхностные сжимающие напряжения. Внутренние слои, наоборот, испытывают высокие растягивающие напряжения. Такое стеклянное тело называют «закаленным».

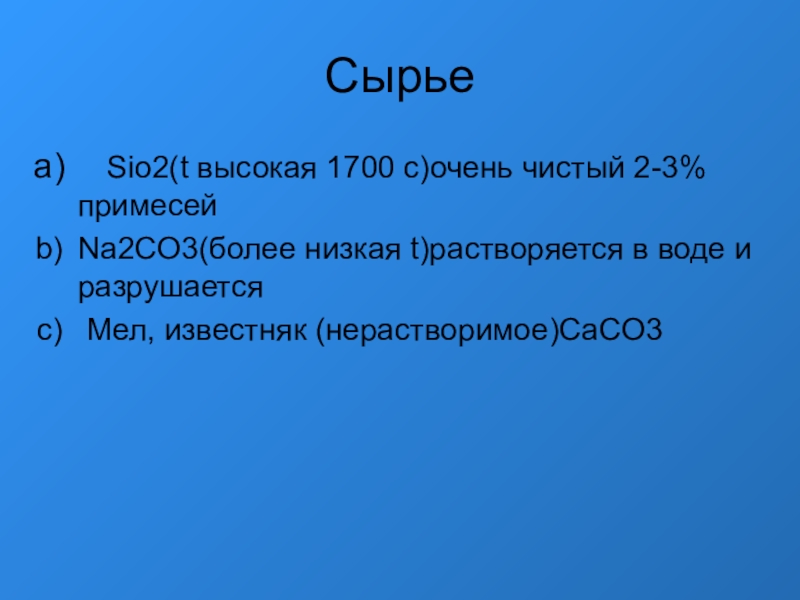

в воде и разрушается
Мел, известняк (нерастворимое)CaCO3

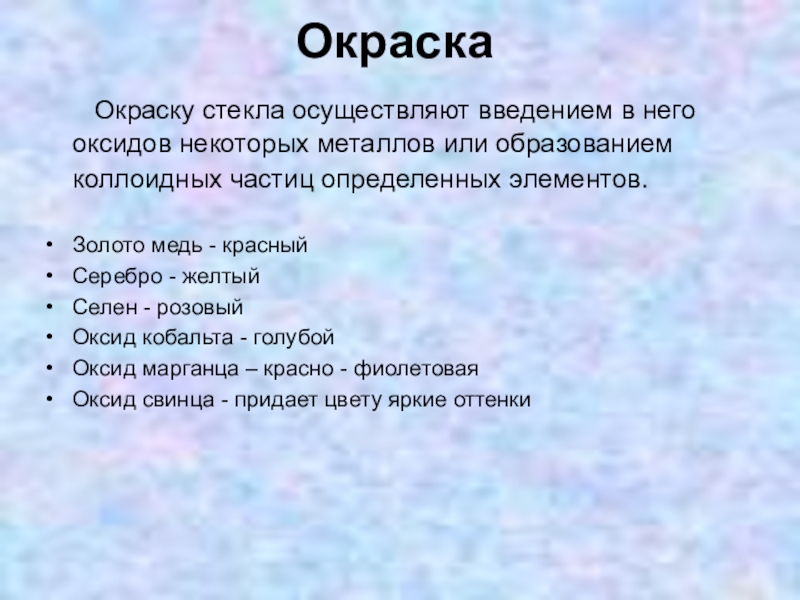

металлов или образованием коллоидных частиц определенных элементов.

Золото медь - красный
Серебро - желтый
Селен - розовый
Оксид кобальта - голубой
Оксид марганца – красно - фиолетовая
Оксид свинца - придает цвету яркие оттенки

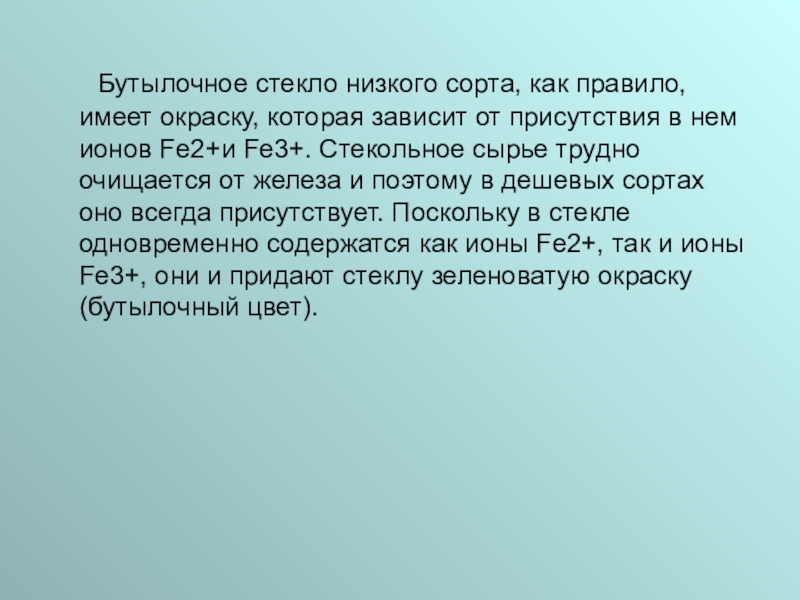

которая зависит от присутствия в нем ионов Fe2+и Fe3+. Стекольное сырье трудно очищается от железа и поэтому в дешевых сортах оно всегда присутствует. Поскольку в стекле одновременно содержатся как ионы Fe2+, так и ионы Fe3+, они и придают стеклу зеленоватую окраску (бутылочный цвет).

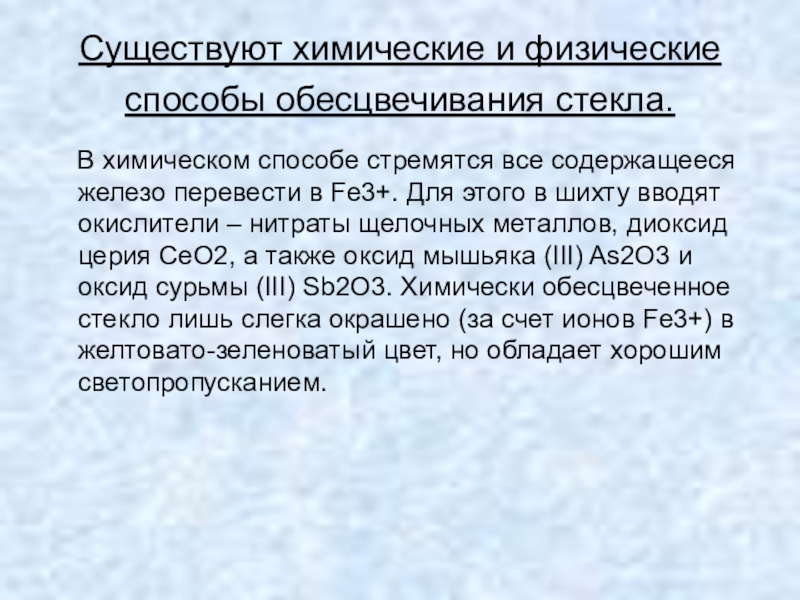

способе стремятся все содержащееся железо перевести в Fe3+. Для этого в шихту вводят окислители – нитраты щелочных металлов, диоксид церия СеO2, а также оксид мышьяка (III) As2O3 и оксид сурьмы (III) Sb2O3. Химически обесцвеченное стекло лишь слегка окрашено (за счет ионов Fe3+) в желтовато-зеленоватый цвет, но обладает хорошим светопропусканием.

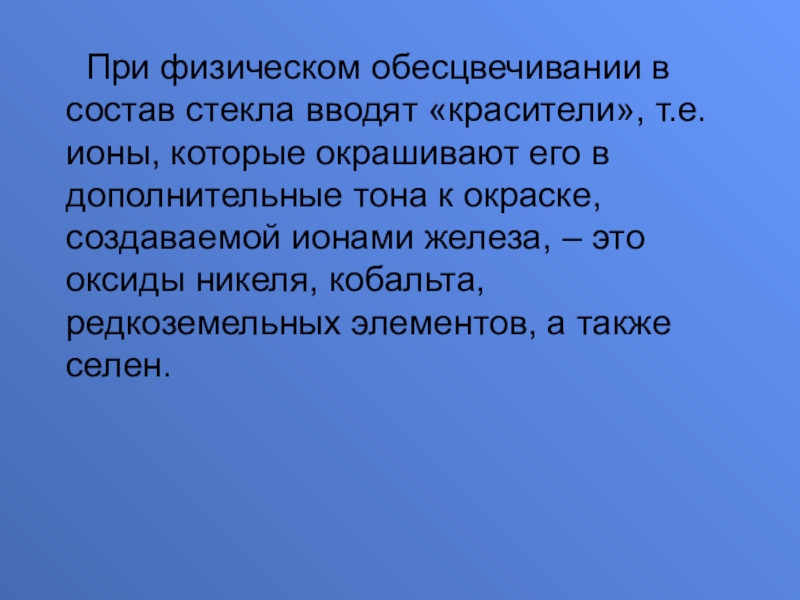

т.е. ионы, которые окрашивают его в дополнительные тона к окраске, создаваемой ионами железа, – это оксиды никеля, кобальта, редкоземельных элементов, а также селен.

внимание!!!!
