Презентация, доклад по химии на тему Силикатная промышленность

из природных соединений кремния.

глины) и их смесей с минеральными добавками, изготавливаемые под воздействием высокой температуры с последующим охлаждением.Технологическая схема производства керамической плитки включает следующие основные фазы:1)Приготовление шликера;2)Формовка изделия;3)Сушка;
4)Приготовление глазури и глазуровка (эмалировка);
5)Обжиг.
Сырьё для керамических масс подразделяется на плстичное (глины и каолины) и непластичное. Добавки шамота и кварца уменьшают усадку изделий и вероятность растрескивания на стадии формования. В качестве стеклообразователей используют свинцовый сурик, буру.

разнообразию своих свойств, — универсальный в практике человека. Физико-химически — твёрдое тело, структурно — аморфно, изотропно; все виды стёкол при формировании преобразуются в агрегатном состоянии — от чрезвычайной вязкости жидкого до так называемого стеклообразного — в процессе остывания со скоростью, достаточной для предотвращения кристаллизации расплавов, получаемых плавлением сырья (шихты). Температура варки стёкол, от 300 до 2500 °C, определяется компонентами этих стеклообразующих расплавов (оксидами, фторидами, фосфатами и др.). Прозрачность (для видимого человеком спектра) не является общим свойством для всех видов существующих как в природе, так и в практике стёкол.

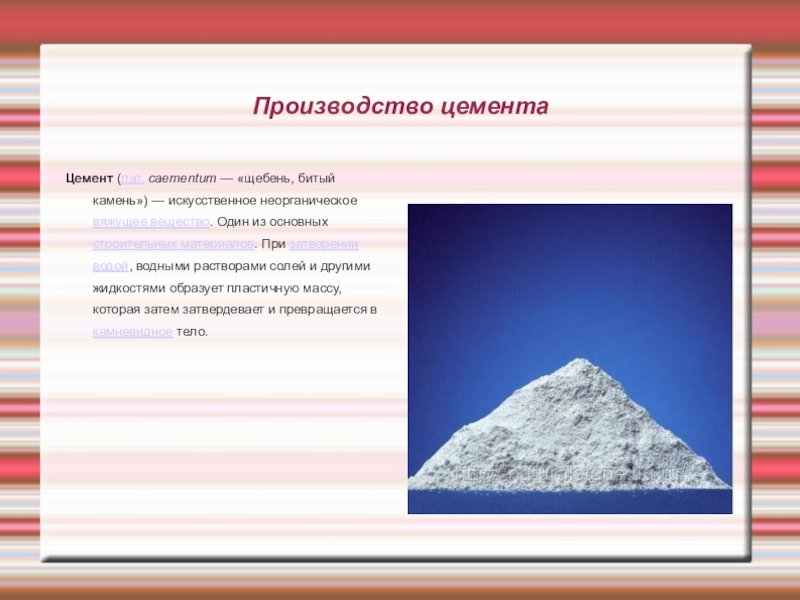

из основных строительных материалов. При затворении водой, водными растворами солей и другими жидкостями образует пластичную массу, которая затем затвердевает и превращается в камневидное тело.

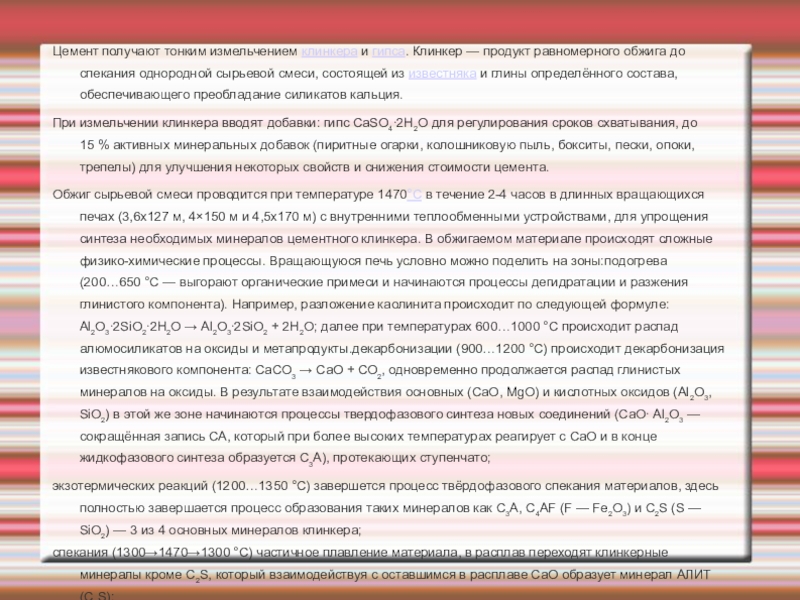

до спекания однородной сырьевой смеси, состоящей из известняка и глины определённого состава, обеспечивающего преобладание силикатов кальция.
При измельчении клинкера вводят добавки: гипс СaSO4∙2H2O для регулирования сроков схватывания, до 15 % активных минеральных добавок (пиритные огарки, колошниковую пыль, бокситы, пески, опоки, трепелы) для улучшения некоторых свойств и снижения стоимости цемента.
Обжиг сырьевой смеси проводится при температуре 1470°C в течение 2-4 часов в длинных вращающихся печах (3,6х127 м, 4×150 м и 4,5х170 м) с внутренними теплообменными устройствами, для упрощения синтеза необходимых минералов цементного клинкера. В обжигаемом материале происходят сложные физико-химические процессы. Вращающуюся печь условно можно поделить на зоны:подогрева (200…650 °C — выгорают органические примеси и начинаются процессы дегидратации и разжения глинистого компонента). Например, разложение каолинита происходит по следующей формуле: Al2O3∙2SiO2∙2H2O → Al2O3∙2SiO2 + 2H2O; далее при температурах 600…1000 °C происходит распад алюмосиликатов на оксиды и метапродукты.декарбонизации (900…1200 °C) происходит декарбонизация известнякового компонента: СаСО3 → СаО + СО2, одновременно продолжается распад глинистых минералов на оксиды. В результате взаимодействия основных (СаО, MgO) и кислотных оксидов (Al2O3, SiO2) в этой же зоне начинаются процессы твердофазового синтеза новых соединений (СаО∙ Al2O3 — сокращённая запись СА, который при более высоких температурах реагирует с СаО и в конце жидкофазового синтеза образуется С3А), протекающих ступенчато;
экзотермических реакций (1200…1350 °C) завершется процесс твёрдофазового спекания материалов, здесь полностью завершается процесс образования таких минералов как С3А, С4АF (F — Fe2O3) и C2S (S — SiO2) — 3 из 4 основных минералов клинкера;
спекания (1300→1470→1300 °C) частичное плавление материала, в расплав переходят клинкерные минералы кроме C2S, который взаимодействуя с оставшимся в расплаве СаО образует минерал АЛИТ (С3S);
охлаждения (1300…1000 °C) температура понижается медленно. Часть жидкой фазы кристаллизуется с выделением кристаллов клинкерных минералов, а часть застывает в виде стекла.

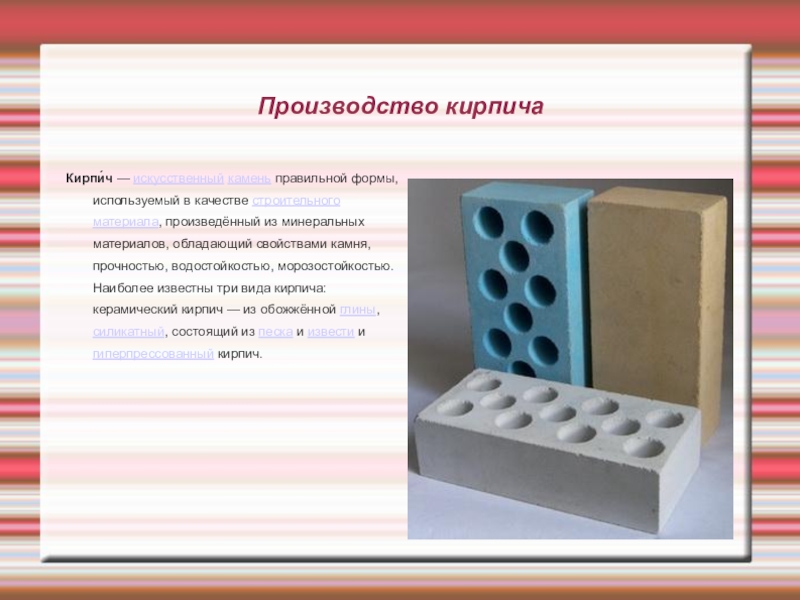

материала, произведённый из минеральных материалов, обладающий свойствами камня, прочностью, водостойкостью, морозостойкостью. Наиболее известны три вида кирпича: керамический кирпич — из обожжённой глины, силикатный, состоящий из песка и извести и гиперпрессованный кирпич.

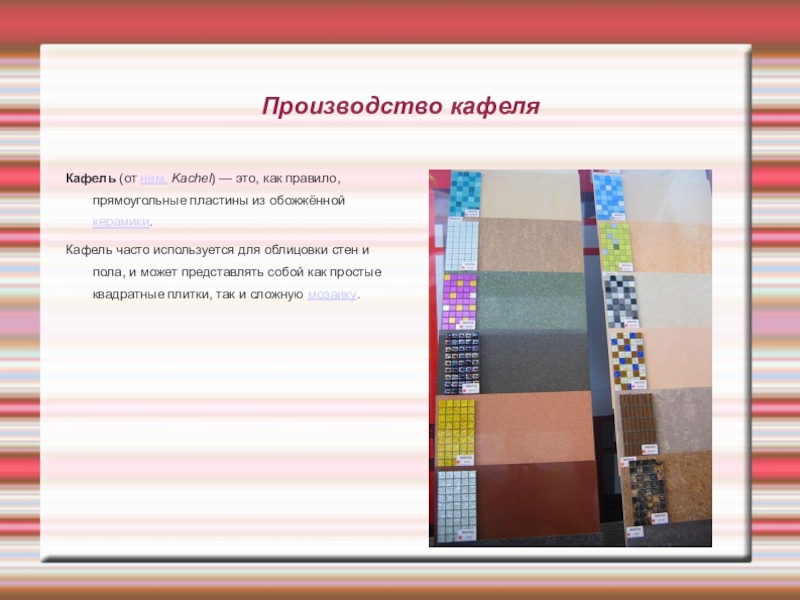

керамики.
Кафель часто используется для облицовки стен и пола, и может представлять собой как простые квадратные плитки, так и сложную мозаику.

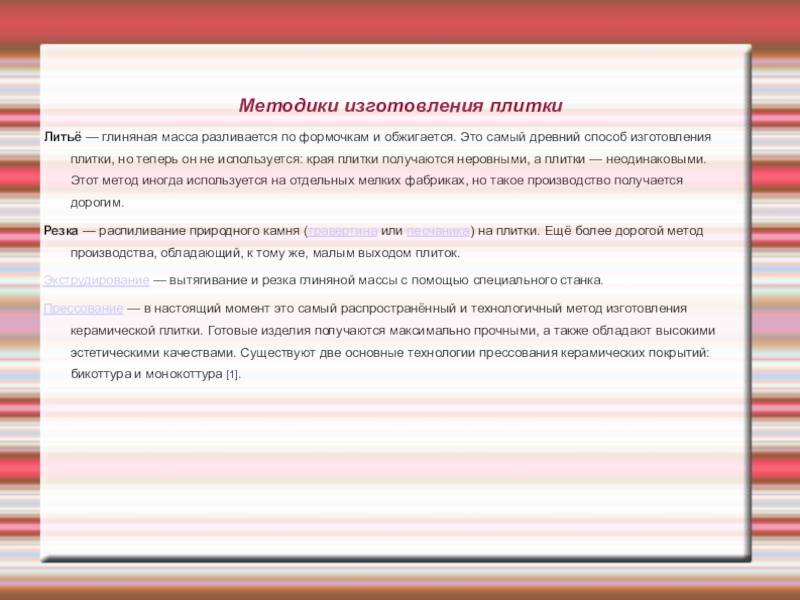

самый древний способ изготовления плитки, но теперь он не используется: края плитки получаются неровными, а плитки — неодинаковыми. Этот метод иногда используется на отдельных мелких фабриках, но такое производство получается дорогим.
Резка — распиливание природного камня (травертина или песчаника) на плитки. Ещё более дорогой метод производства, обладающий, к тому же, малым выходом плиток.
Экструдирование — вытягивание и резка глиняной массы с помощью специального станка.
Прессование — в настоящий момент это самый распространённый и технологичный метод изготовления керамической плитки. Готовые изделия получаются максимально прочными, а также обладают высокими эстетическими качествами. Существуют две основные технологии прессования керамических покрытий: бикоттура и монокоттура [1].
