Презентация, доклад Коррозия металлов 11 кл.

Содержание

1. Коррозия – это процесс самопроизвольного разрушения металла под действием окружающей среды.

Слайд 1Коррозия рыжая крыса Грызет металлический лом
Учитель высшей категории МКОУ СОШ с.

Карджин
Тетдоева Н.Б.
Коррозия рыжая крыса  Грызет металлический ломУчитель высшей категории МКОУ СОШ с. Карджин

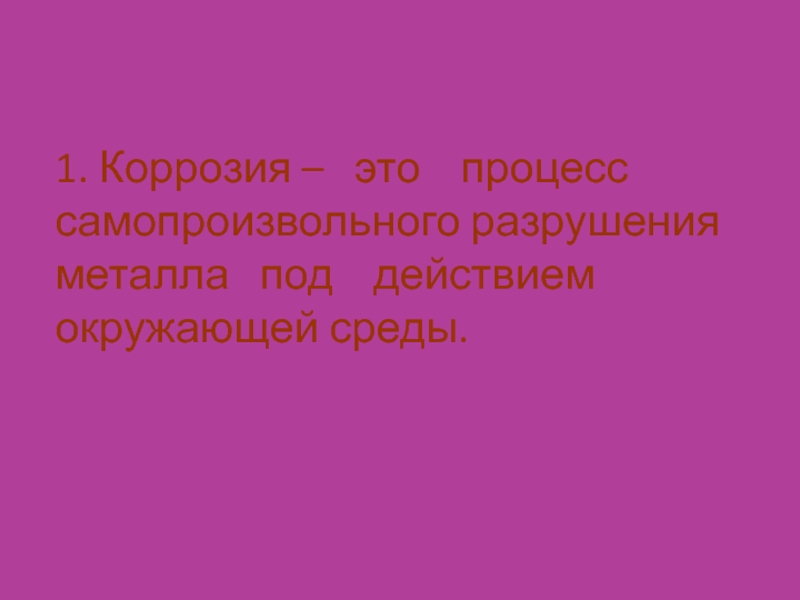

Слайд 2 1. Коррозия – это процесс самопроизвольного разрушения металла

под действием окружающей среды.
1. Коррозия –  это  процесс самопроизвольного разрушения металла  под

Слайд 3Ущерб, наносимый коррозией
Мировая потеря 20 млн. тонн металла в год
Еще более

значимы косвенные потери
Ущерб, наносимый коррозиейМировая потеря 20 млн. тонн металла в годЕще более значимы косвенные потери

Слайд 4Делийская
железная колонна
Эйфелева башня
Высота 7, 2 м, вес около

6 тонн

Возраст 1600 лет

Красили 18 раз,
отчего ее масса 9000 т
каждый раз увеличивалась
на 70 т (в сумме - 1260 т)

Делийская железная колонна Эйфелева башня Высота 7, 2 м, вес около 6 тонн Возраст 1600 лет Красили

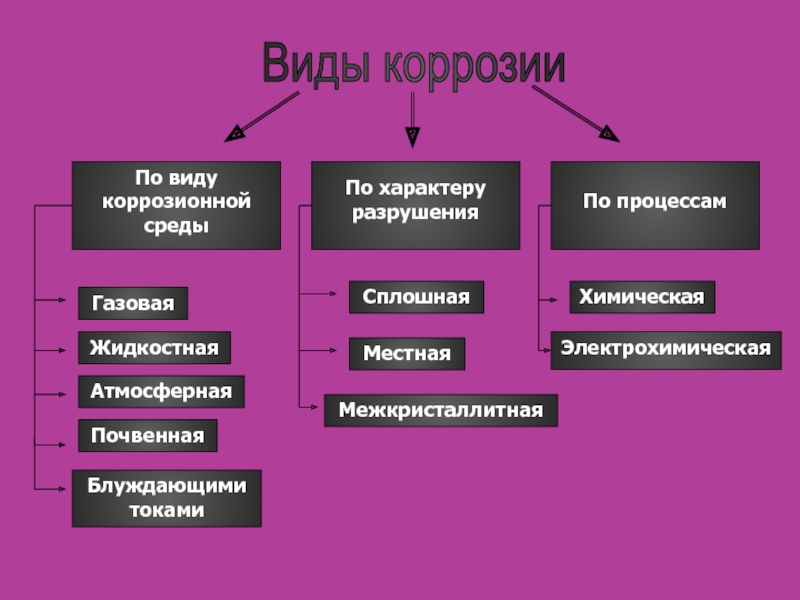

Слайд 5Виды коррозии
По виду
коррозионной среды

По характеру
разрушения

По процессам

Газовая
Жидкостная
Атмосферная
Почвенная
Сплошная


Местная

Химическая

Электрохимическая

Межкристаллитная

Блуждающими токами

Виды коррозии По виду коррозионной средыПо характеруразрушенияПо процессамГазоваяЖидкостная Атмосферная Почвенная Сплошная Местная Химическая Электрохимическая Межкристаллитная Блуждающими токами

Слайд 6По виду коррозионной среды

По виду  коррозионной среды

Слайд 7Газовая
Атмосферная

Жидкостная
Почвенная
Блуждающими
токами

Газовая Атмосферная Жидкостная Почвенная Блуждающими токами

Слайд 8По характеру разрушений

По характеру разрушений

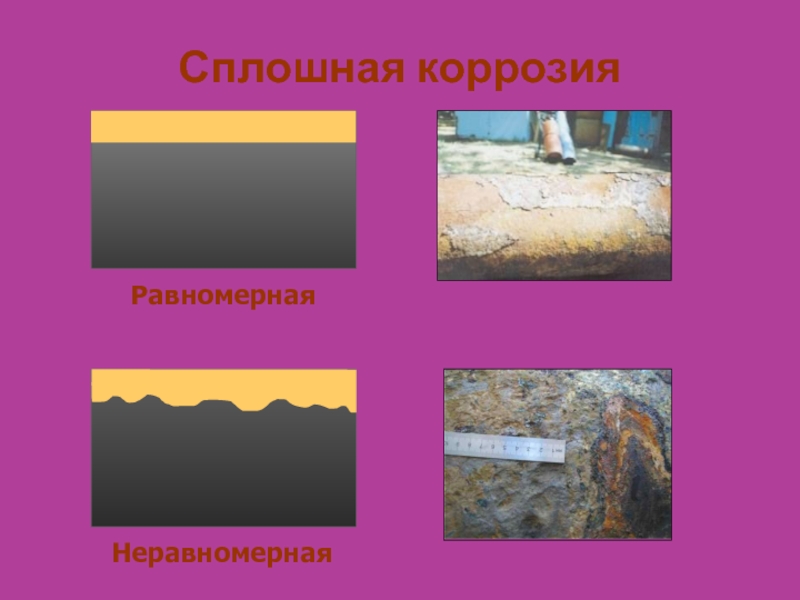

Слайд 9Сплошная коррозия


Равномерная


Неравномерная

Сплошная коррозияРавномерная Неравномерная

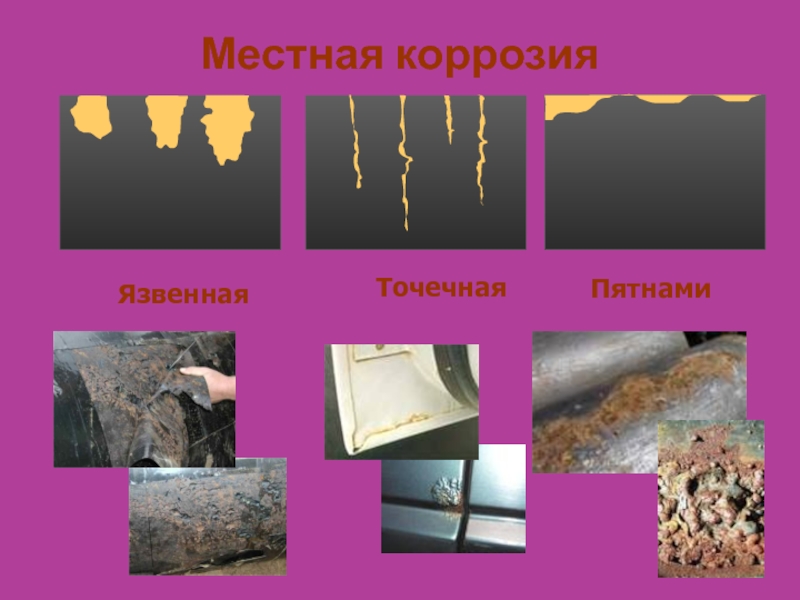

Слайд 10Местная коррозия






Язвенная
Точечная

Пятнами



Местная коррозияЯзвенная Точечная Пятнами

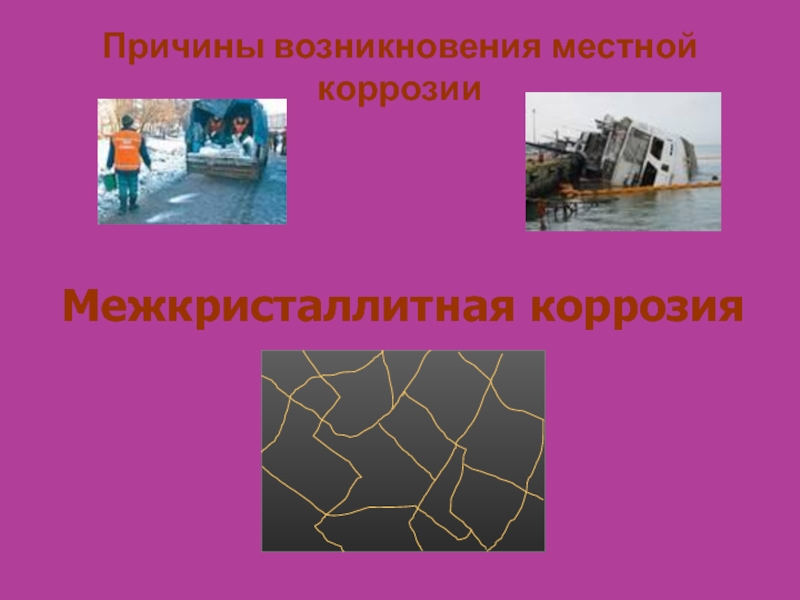

Слайд 11Причины возникновения местной коррозии
Соль на дорогах
Морская вода
Межкристаллитная коррозия










Причины возникновения местной коррозииСоль на дорогахМорская водаМежкристаллитная коррозия

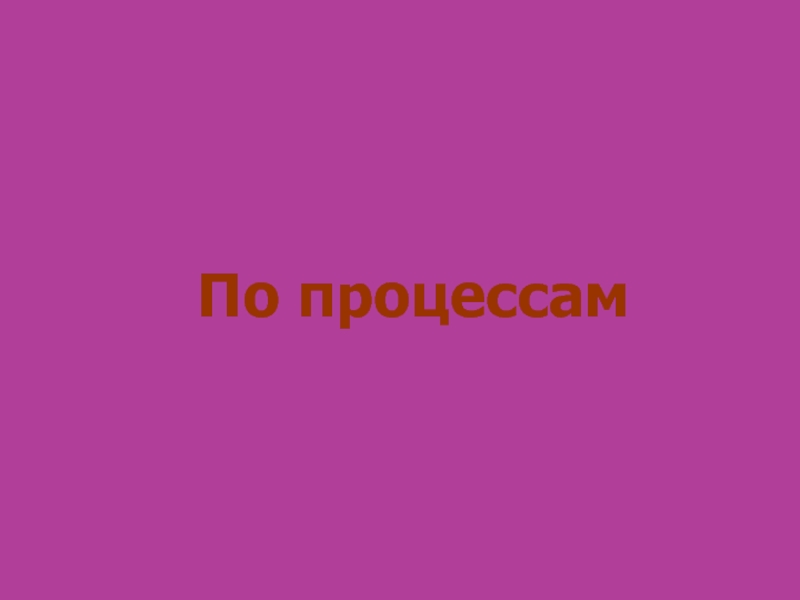

Слайд 12По процессам

По процессам

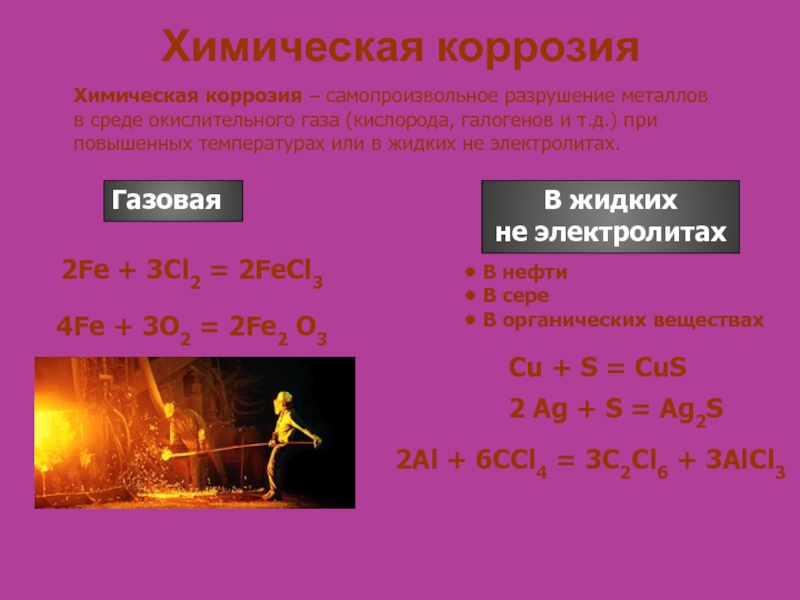

Слайд 13Химическая коррозия
Химическая коррозия – самопроизвольное разрушение металлов
в среде окислительного газа

(кислорода, галогенов и т.д.) при
повышенных температурах или в жидких не электролитах.

2Fe + 3Cl2 = 2FeCl3

4Fe + 3О2 = 2Fe2 О3

Газовая

В жидких
не электролитах

В нефти
В сере
В органических веществах

Cu + S = CuS

2 Ag + S = Ag2S

2Al + 6ССl4 = 3C2Cl6 + 3AlCl3

Химическая коррозияХимическая коррозия – самопроизвольное разрушение металлов в среде окислительного газа (кислорода, галогенов и т.д.) при повышенных

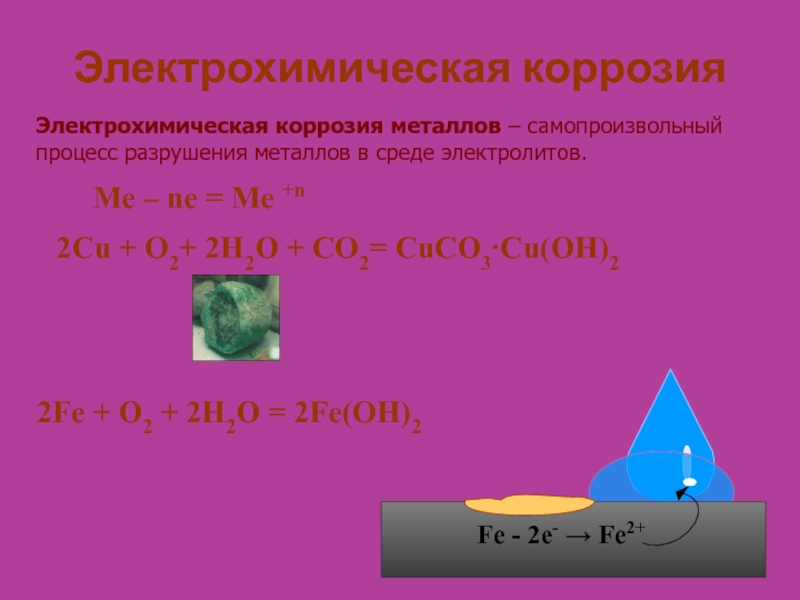

Слайд 14Электрохимическая коррозия
Электрохимическая коррозия металлов – самопроизвольный
процесс разрушения металлов в среде

электролитов.

2Fe + O2 + 2H2O = 2Fe(OH)2

Me – ne = Me +n


Fe - 2е- → Fe2+

О2

О2

2Сu + O2+ 2H2O + CO2= CuCO3∙Cu(OH)2



О2

Электрохимическая коррозияЭлектрохимическая коррозия металлов – самопроизвольный процесс разрушения металлов в среде электролитов. 2Fe + O2 + 2H2O

Слайд 15Защита металлов от коррозии

Защита металлов от коррозии

Слайд 16Применение ингибиторов
Ингибиторы - это вещества,
способные замедлять протекание
химических процессов или


останавливать их.

Известно более 5 тысяч

Применение ингибиторовИнгибиторы - это вещества, способные замедлять протекание химических процессов или останавливать их. Известно более 5 тысяч

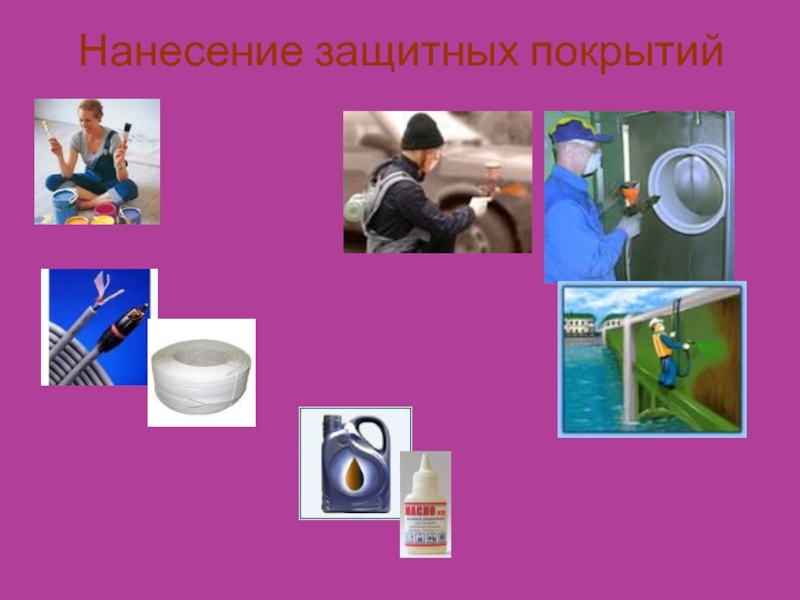

Слайд 17Нанесение защитных покрытий
Пластмасса
Краска
Лак
Грунтовка
Смола
Эмаль
Масло

Нанесение защитных покрытийПластмасса Краска ЛакГрунтовкаСмолаЭмаль  Масло

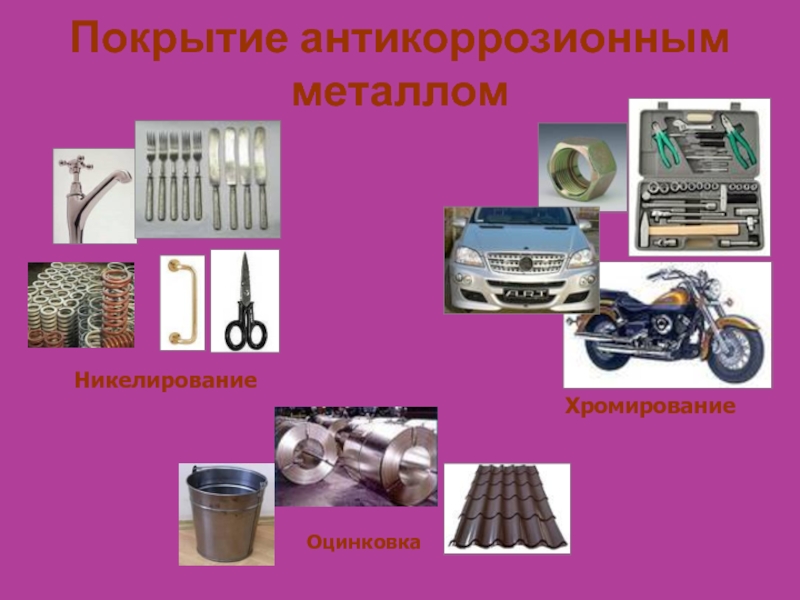

Слайд 18Покрытие антикоррозионным металлом
Хромирование
Никелирование
Оцинковка

Покрытие антикоррозионным металломХромирование Никелирование Оцинковка

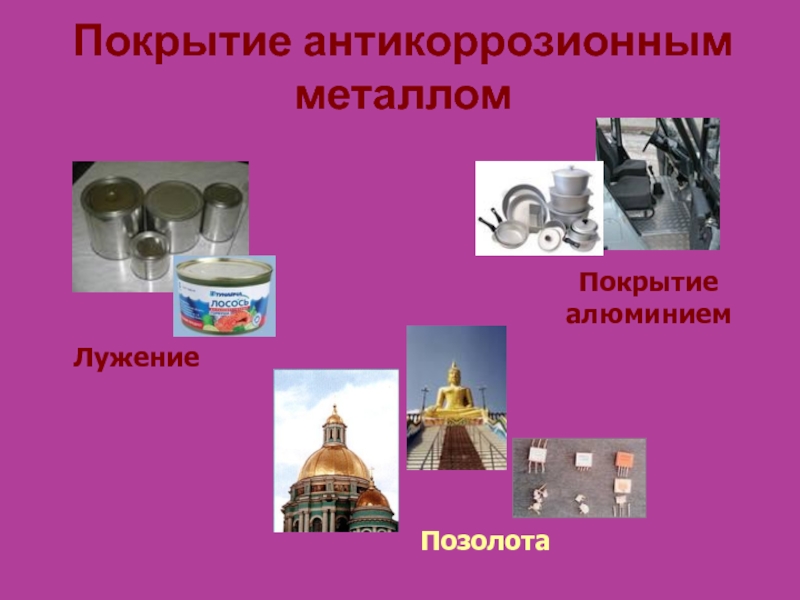

Слайд 19Позолота
Покрытие антикоррозионным металлом
Лужение
Покрытие
алюминием

Позолота Покрытие антикоррозионным металломЛужение Покрытие алюминием

Слайд 20Протекторная защита

анод
Fe
О2
О2
Zn - 2е- → Zn2+


катод
Zn более активный металл, чем

Fe

Zn

О2



Протекторная защита анодFeО2О2Zn - 2е- → Zn2+катодZn более активный металл, чем FeZnО2

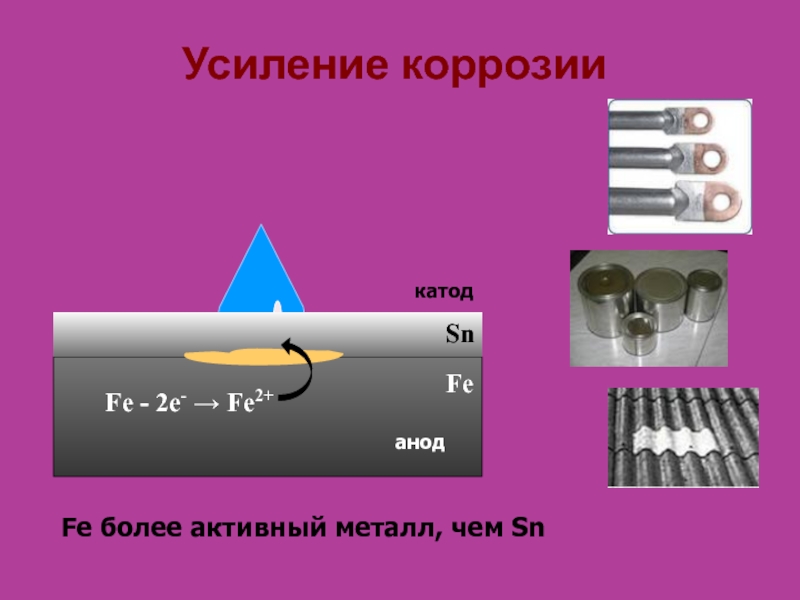

Слайд 21Усиление коррозии




Sn
анод
катод

Fe - 2е- → Fe2+
Fe

Fe более активный металл, чем

Sn

О2

О2

О2

Усиление коррозии SnанодкатодFe - 2е- → Fe2+FeFe более активный металл, чем Sn О2О2О2

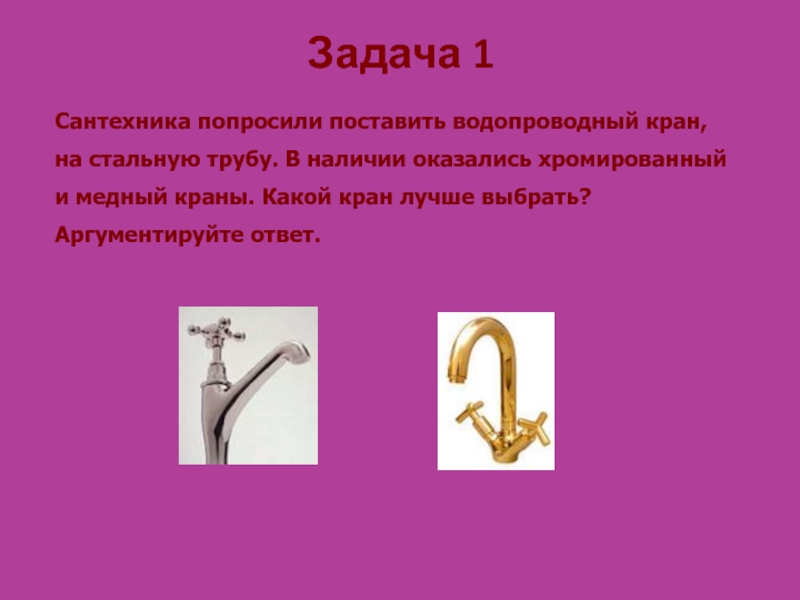

Слайд 22Задача 1
Сантехника попросили поставить водопроводный кран,
на стальную трубу. В наличии

оказались хромированный и медный краны. Какой кран лучше выбрать? Аргументируйте ответ.
Задача 1Сантехника попросили поставить водопроводный кран, на стальную трубу. В наличии оказались хромированный и медный краны. Какой

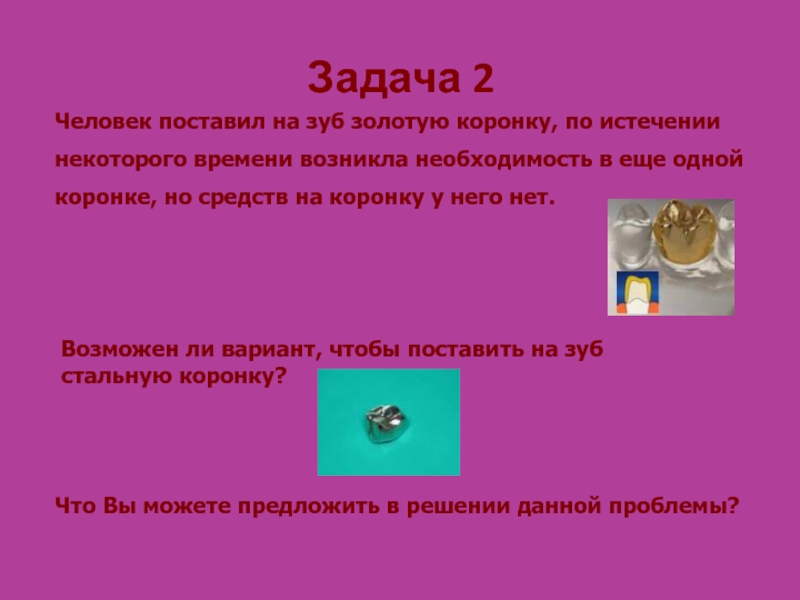

Слайд 23Задача 2
Человек поставил на зуб золотую коронку, по истечении
некоторого времени

возникла необходимость в еще одной
коронке, но средств на коронку у него нет.

Возможен ли вариант, чтобы поставить на зуб
стальную коронку?

Что Вы можете предложить в решении данной проблемы?

Задача 2Человек поставил на зуб золотую коронку, по истечении некоторого времени возникла необходимость в еще однойкоронке, но
