Презентация, доклад Гидродинамика в нефтеперерабатывающей промышленности
Содержание
- 1. Презентация Гидродинамика в нефтеперерабатывающей промышленности
- 2. ГидродинамикаГидродинамика - раздел гидравлики, в котором изучают
- 3. Внутренняя и внешняя и смешанная гидродинамические задачи
- 4. Основные характеристики движения жидкости сечение потока
- 5. Основные характеристики движения жидкостиРасход массовый: где ωср

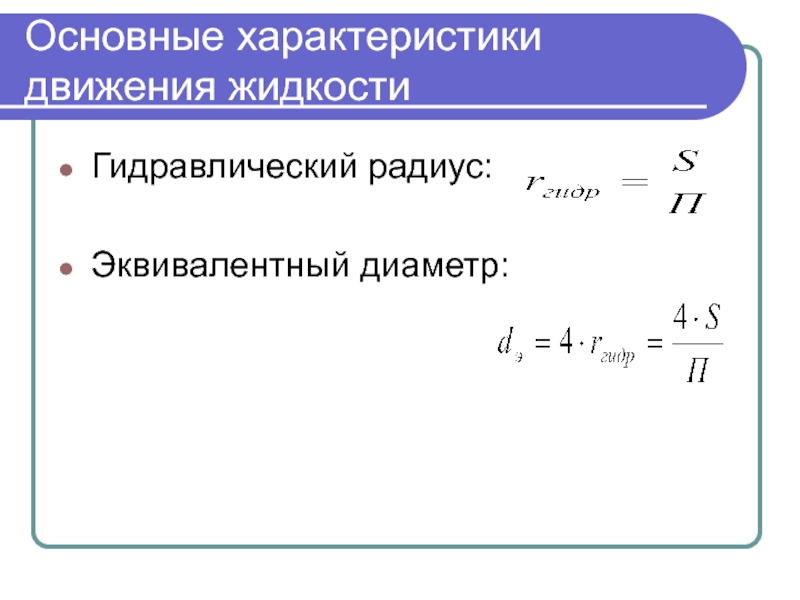

- 6. Основные характеристики движения жидкостиГидравлический радиус: Эквивалентный диаметр:

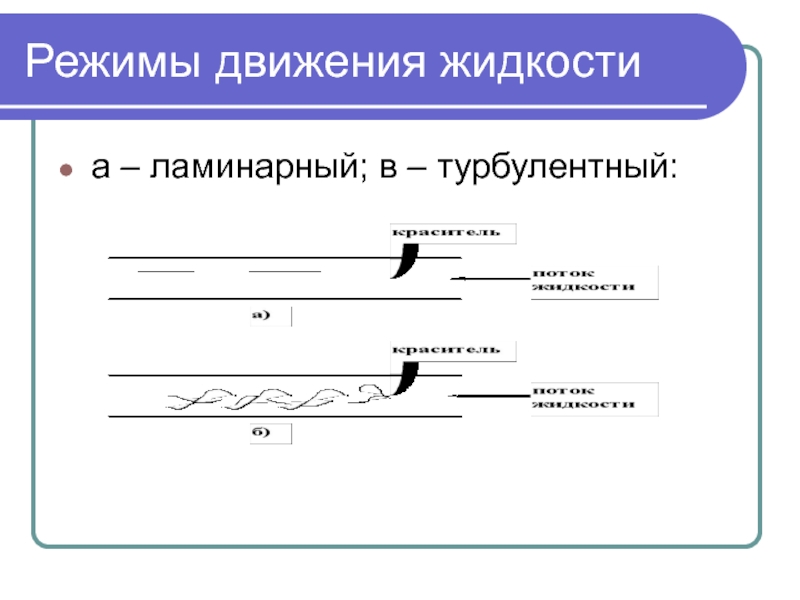

- 7. Режимы движения жидкостиа – ламинарный; в – турбулентный:
- 8. Критерий РейнольдсаКритерий Re является мерой соотношения между силами вязкости и инерции в движущемся потоке.
- 9. Критерий РейнольдсаУстановлено, что переход ламинарного движения в

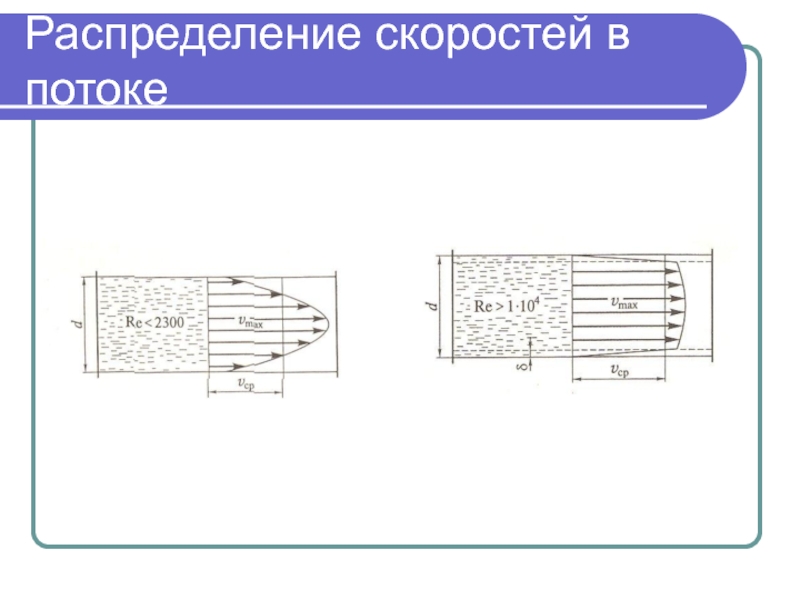

- 10. Распределение скоростей в потоке
- 11. Гидродинамический пограничный слойПри турбулентном движении у стенок
- 12. Оптимальный диаметр трубопроводов При определении диаметров трубопроводов
- 13. Средняя скорость движения жидкостиКапельные жидкости
ГидродинамикаГидродинамика - раздел гидравлики, в котором изучают законы движения жидкостей.Движение или течение жидкости обусловлено разностью давлений, которое создается с помощью насосов, компрессоров, либо в следствие разности уровней или плотности жидкости. Движущаяся жидкость называется потоком жидкости.
Слайд 1Гидродинамика
Внутренняя и внешняя гидродинамические задачи; смешанные задачи. Основные характеристики движения

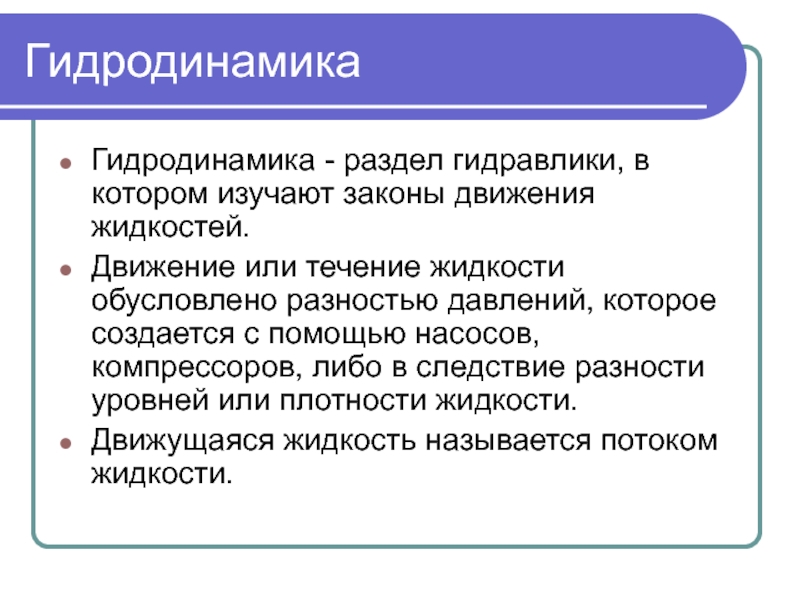

Слайд 2Гидродинамика
Гидродинамика - раздел гидравлики, в котором изучают законы движения жидкостей.
Движение или
течение жидкости обусловлено разностью давлений, которое создается с помощью насосов, компрессоров, либо в следствие разности уровней или плотности жидкости.
Движущаяся жидкость называется потоком жидкости.
Движущаяся жидкость называется потоком жидкости.

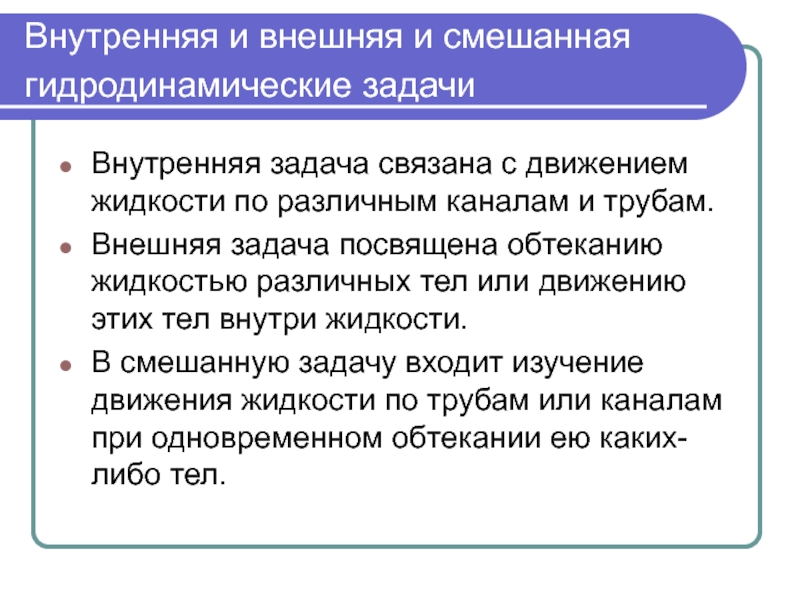

Слайд 3Внутренняя и внешняя и смешанная гидродинамические задачи
Внутренняя задача связана с
движением жидкости по различным каналам и трубам.
Внешняя задача посвящена обтеканию жидкостью различных тел или движению этих тел внутри жидкости.
В смешанную задачу входит изучение движения жидкости по трубам или каналам при одновременном обтекании ею каких-либо тел.
Внешняя задача посвящена обтеканию жидкостью различных тел или движению этих тел внутри жидкости.
В смешанную задачу входит изучение движения жидкости по трубам или каналам при одновременном обтекании ею каких-либо тел.
Слайд 4 Основные характеристики движения жидкости
сечение потока (S), перпендикулярное к его
оси, - живое или поперечное сечение потока;
количество жидкости, протекающее в единицу времени через поперечное сечение потока, называется расходом. Расход объемный:
количество жидкости, протекающее в единицу времени через поперечное сечение потока, называется расходом. Расход объемный:

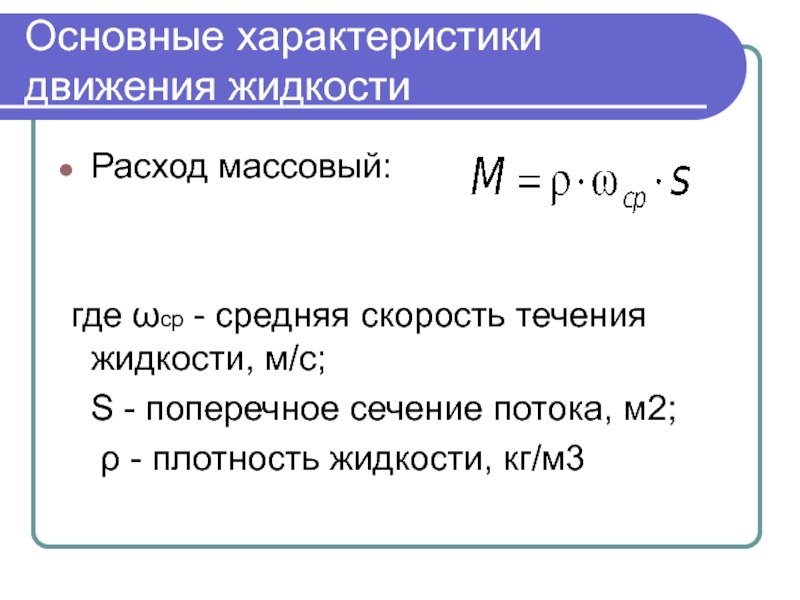

Слайд 5Основные характеристики движения жидкости
Расход массовый:
где ωср - средняя скорость течения
жидкости, м/с;
S - поперечное сечение потока, м2;
ρ - плотность жидкости, кг/м3
S - поперечное сечение потока, м2;
ρ - плотность жидкости, кг/м3
Слайд 8Критерий Рейнольдса
Критерий Re является мерой соотношения между силами вязкости и инерции
в движущемся потоке.

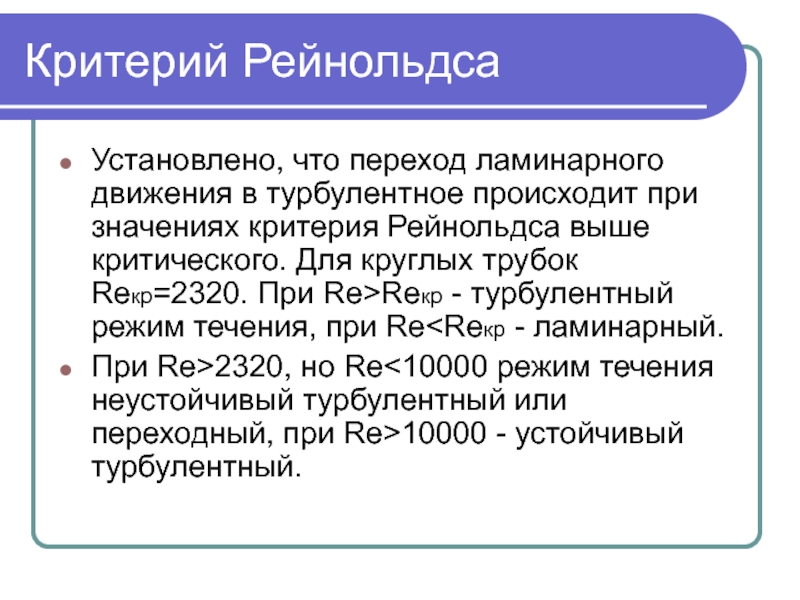

Слайд 9Критерий Рейнольдса
Установлено, что переход ламинарного движения в турбулентное происходит при значениях
критерия Рейнольдса выше критического. Для круглых трубок Reкр=2320. При Re>Reкр - турбулентный режим течения, при ReПри Re>2320, но Re<10000 режим течения неустойчивый турбулентный или переходный, при Re>10000 - устойчивый турбулентный.
Слайд 11Гидродинамический пограничный слой
При турбулентном движении у стенок трубопровода имеется тонкий слой
жидкости, движущийся в ламинарном режиме, т.к. силы вязкости оказывают превалирующее влияние на движение жидкости.
Ламинарный слой и переходная зона – гидродинамический пограничный слой.
Ламинарный слой и переходная зона – гидродинамический пограничный слой.

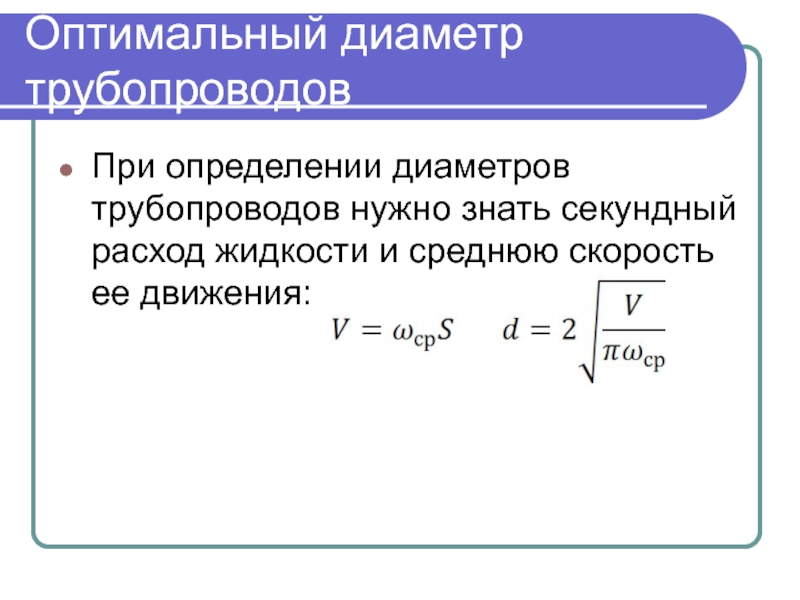

Слайд 12Оптимальный диаметр трубопроводов
При определении диаметров трубопроводов нужно знать секундный расход
жидкости и среднюю скорость ее движения:

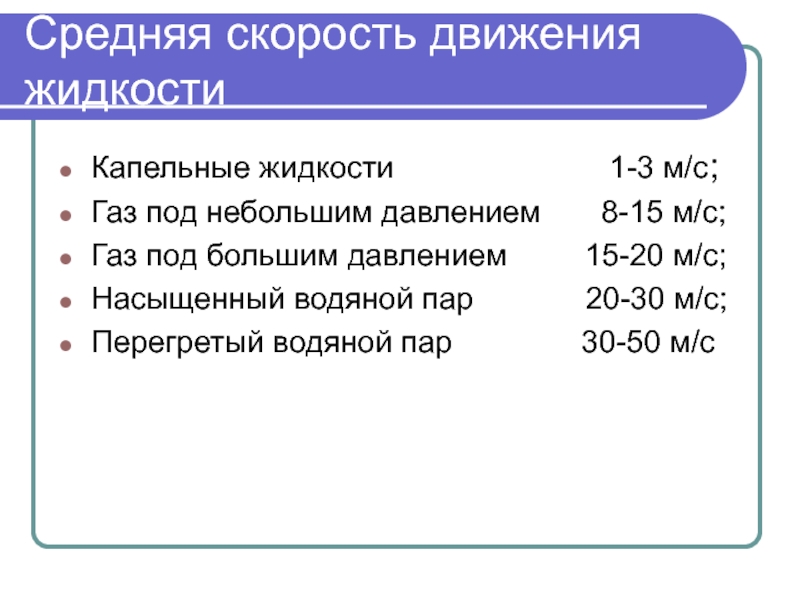

Слайд 13Средняя скорость движения жидкости
Капельные жидкости
1-3 м/с;
Газ под небольшим давлением 8-15 м/с;
Газ под большим давлением 15-20 м/с;
Насыщенный водяной пар 20-30 м/с;
Перегретый водяной пар 30-50 м/с
Газ под небольшим давлением 8-15 м/с;
Газ под большим давлением 15-20 м/с;
Насыщенный водяной пар 20-30 м/с;
Перегретый водяной пар 30-50 м/с
