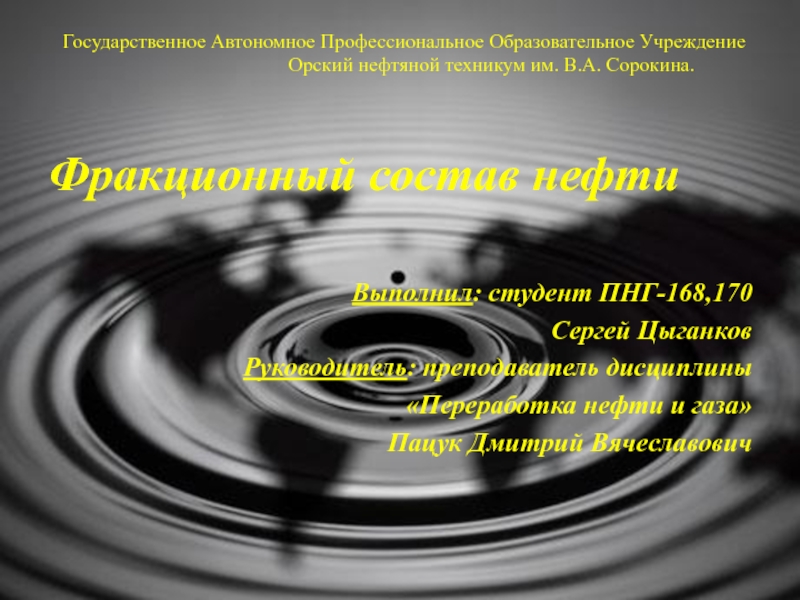

Слайд 1Фракционный состав нефти
Выполнил: студент ПНГ-168,170
Сергей Цыганков
Руководитель: преподаватель дисциплины
«Переработка нефти и
газа»
Пацук Дмитрий Вячеславович
Государственное Автономное Профессиональное Образовательное Учреждение
Орский нефтяной техникум им. В.А. Сорокина.

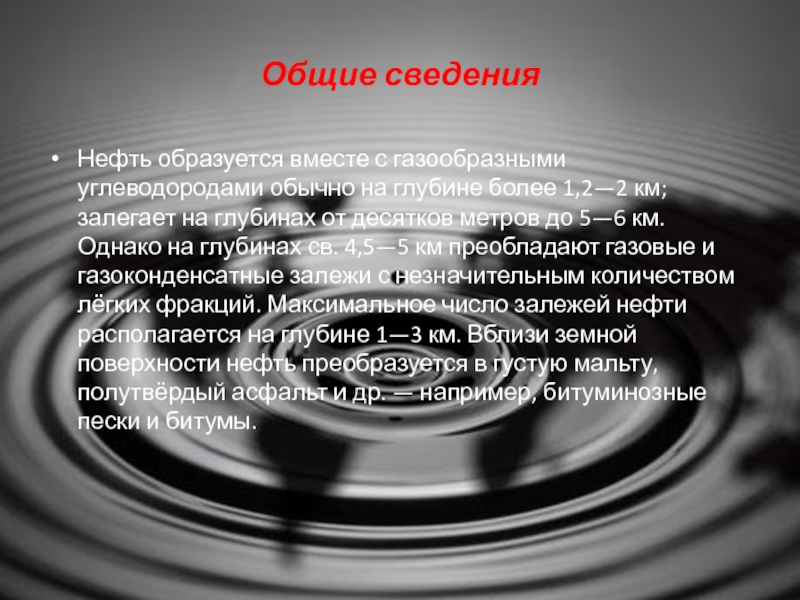

Слайд 2Общие сведения
Нефть образуется вместе с газообразными углеводородами обычно на глубине более
1,2—2 км; залегает на глубинах от десятков метров до 5—6 км. Однако на глубинах св. 4,5—5 км преобладают газовые и газоконденсатные залежи с незначительным количеством лёгких фракций. Максимальное число залежей нефти располагается на глубине 1—3 км. Вблизи земной поверхности нефть преобразуется в густую мальту, полутвёрдый асфальт и др. — например, битуминозные пески и битумы.
Слайд 3Добыча нефти
Добыча нефти происходит посредством буровых скважин, закрепленных стальными трубами высокого
давления. Для добычи и подъема нефти и сопутствующих ей газа и воды на поверхность скважина имеет герметичную систему подъемных труб, механизмов и арматуры, рассчитанную на работу с давлениями, соизмеримыми с пластовыми. Добыче нефти при помощи буровых скважин предшествовали примитивные способы: сбор ее на поверхности водоемов, обработка песчаника или известняка, пропитанного нефтью, посредством колодцев.
Добыча нефти из колодцев производилась в Киссии, древней области между Ассирией и Мидией в 5 веке до нашей эры при помощи коромысла, к которому привязывалось кожаное ведро.

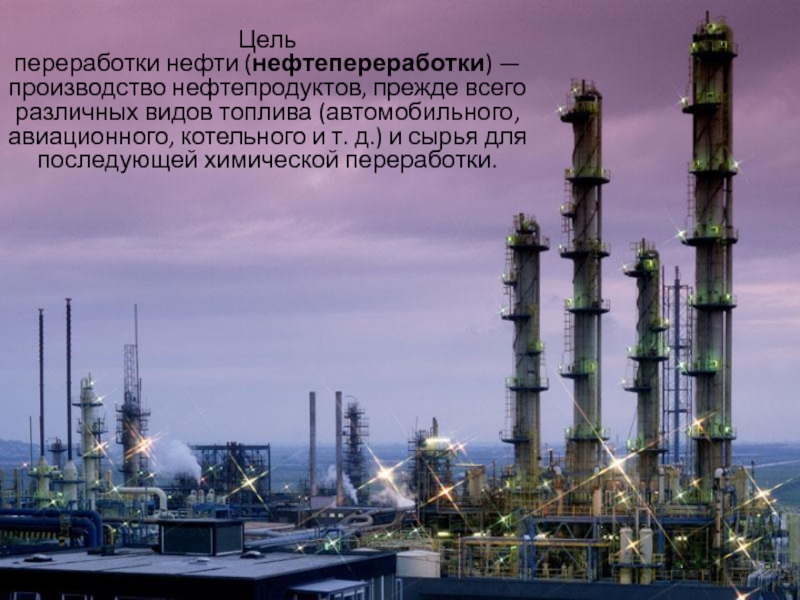

Слайд 4Цель переработки нефти (нефтепереработки) — производство нефтепродуктов, прежде всего различных видов топлива (автомобильного, авиационного, котельного
и т. д.) и сырья для последующей химической переработки.

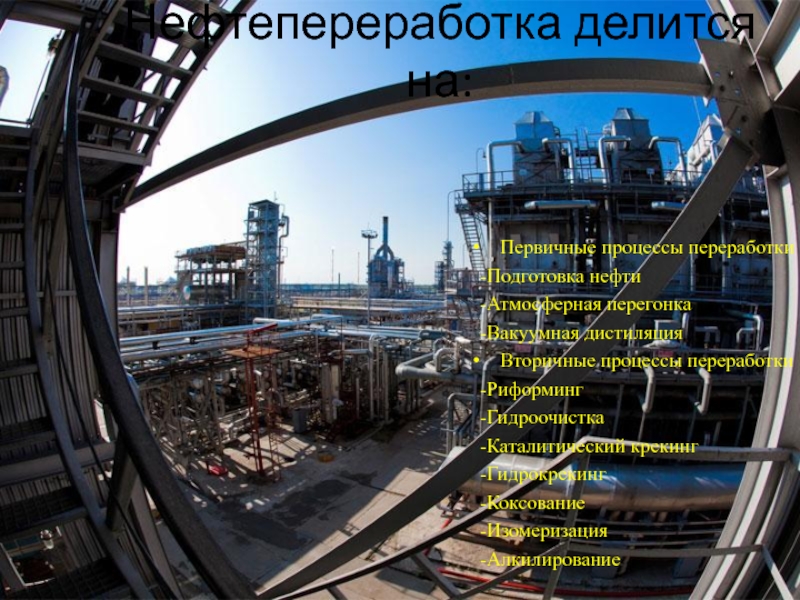

Слайд 5Нефтепереработка делится на:
Первичные процессы переработки
-Подготовка нефти
-Атмосферная перегонка
-Вакуумная дистиляция
Вторичные
процессы переработки
-Риформинг
-Гидроочистка
-Каталитический крекинг
-Гидрокрекинг
-Коксование
-Изомеризация
-Алкилирование

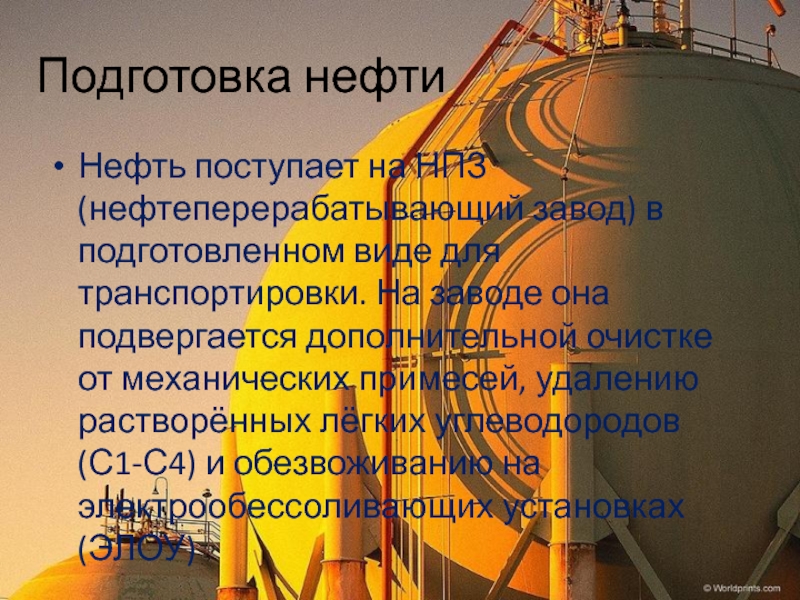

Слайд 6Подготовка нефти
Нефть поступает на НПЗ (нефтеперерабатывающий завод) в подготовленном виде для
транспортировки. На заводе она подвергается дополнительной очистке от механических примесей, удалению растворённых лёгких углеводородов (С1-С4) и обезвоживанию на электрообессоливающих установках (ЭЛОУ)

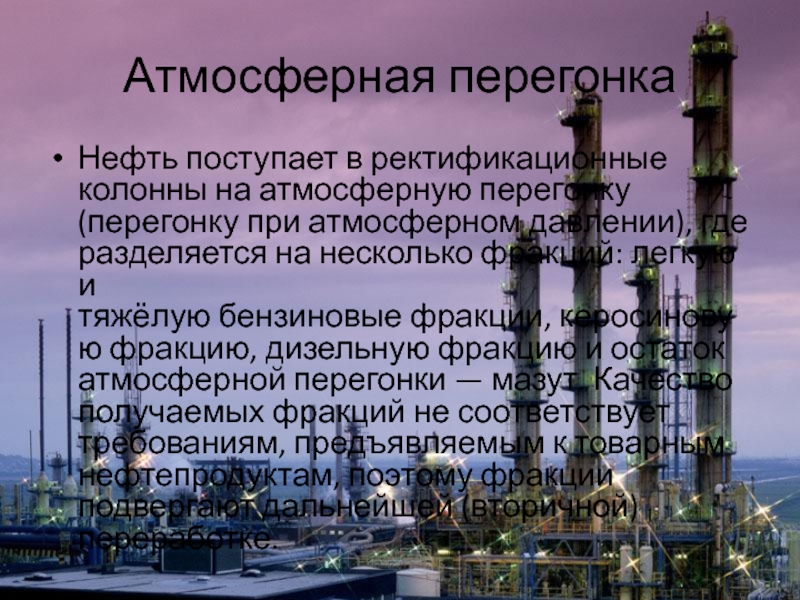

Слайд 7Атмосферная перегонка
Нефть поступает в ректификационные колонны на атмосферную перегонку (перегонку при атмосферном давлении),
где разделяется на несколько фракций: легкую и тяжёлую бензиновые фракции, керосиновую фракцию, дизельную фракцию и остаток атмосферной перегонки — мазут. Качество получаемых фракций не соответствует требованиям, предъявляемым к товарным нефтепродуктам, поэтому фракции подвергают дальнейшей (вторичной) переработке.

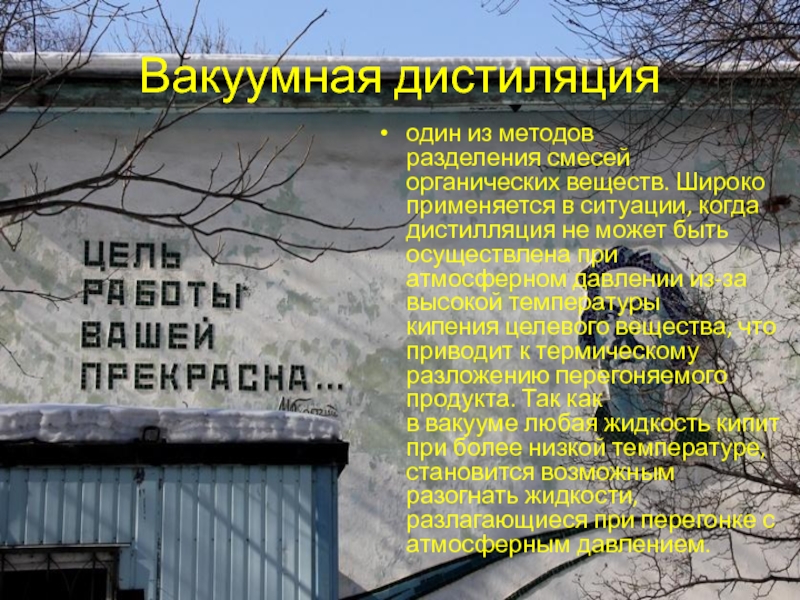

Слайд 8Вакуумная дистиляция
один из методов разделения смесей органических веществ. Широко применяется в ситуации, когда
дистилляция не может быть осуществлена при атмосферном давлении из-за высокой температуры кипения целевого вещества, что приводит к термическому разложению перегоняемого продукта. Так как в вакууме любая жидкость кипит при более низкой температуре, становится возможным разогнать жидкости, разлагающиеся при перегонке с атмосферным давлением.
Слайд 9Гидроочистка
Гидроочистка — процесс химического превращения веществ под воздействием водорода при высоком давлении и температуре. Гидроочистка
нефтяных фракций направлена на снижение содержания сернистых соединений в товарных нефтепродуктах. Побочно происходит насыщение непредельных углеводородов, снижение содержания смол, кислородсодержащих соединений, а также гидрокрекинг молекул углеводородов. Наиболее распространённый процесс нефтепереработки.

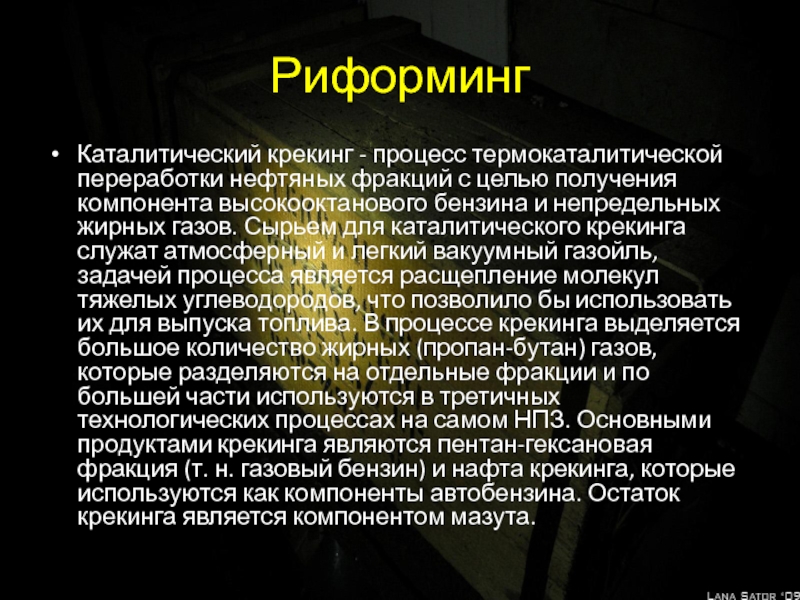

Слайд 10Риформинг
Каталитический крекинг - процесс термокаталитической переработки нефтяных фракций с целью получения
компонента высокооктанового бензина и непредельных жирных газов. Сырьем для каталитического крекинга служат атмосферный и легкий вакуумный газойль, задачей процесса является расщепление молекул тяжелых углеводородов, что позволило бы использовать их для выпуска топлива. В процессе крекинга выделяется большое количество жирных (пропан-бутан) газов, которые разделяются на отдельные фракции и по большей части используются в третичных технологических процессах на самом НПЗ. Основными продуктами крекинга являются пентан-гексановая фракция (т. н. газовый бензин) и нафта крекинга, которые используются как компоненты автобензина. Остаток крекинга является компонентом мазута.

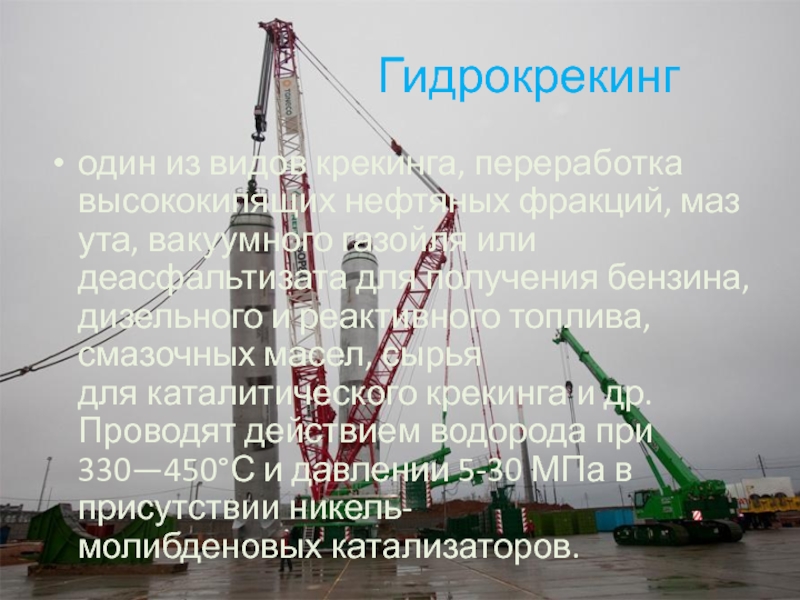

Слайд 11Гидрокрекинг
один из видов крекинга, переработка высококипящих нефтяных фракций, мазута, вакуумного газойля или деасфальтизата для получения бензина,
дизельного и реактивного топлива, смазочных масел, сырья для каталитического крекинга и др. Проводят действием водорода при 330—450°С и давлении 5-30 МПа в присутствии никель-молибденовых катализаторов.

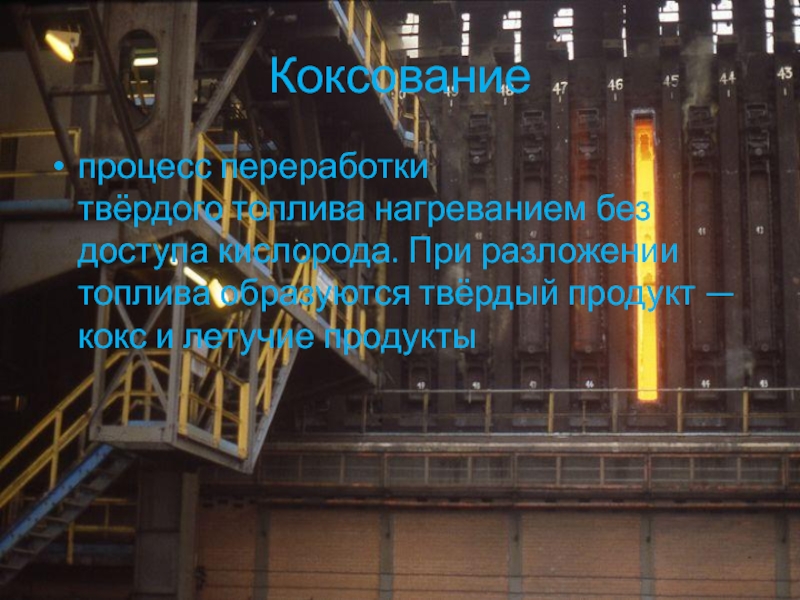

Слайд 12Коксование
процесс переработки твёрдого топлива нагреванием без доступа кислорода. При разложении топлива образуются твёрдый
продукт —кокс и летучие продукты

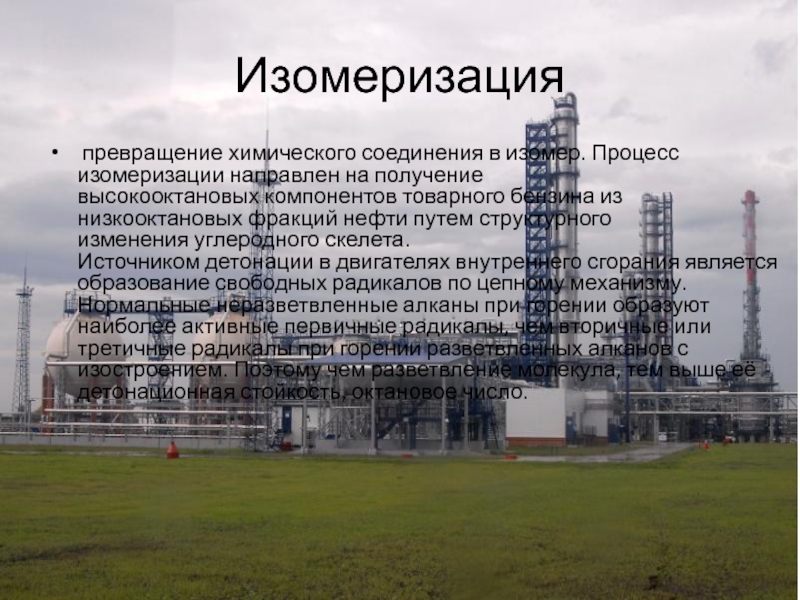

Слайд 13Изомеризация
превращение химического соединения в изомер. Процесс изомеризации направлен на получение высокооктановых компонентов товарного
бензина из низкооктановых фракций нефти путем структурного изменения углеродного скелета. Источником детонации в двигателях внутреннего сгорания является образование свободных радикалов по цепному механизму. Нормальные неразветвленные алканы при горении образуют наиболее активные первичные радикалы, чем вторичные или третичные радикалы при горении разветвленных алканов с изостроением. Поэтому чем разветвление молекула, тем выше её детонационная стойкость, октановое число.

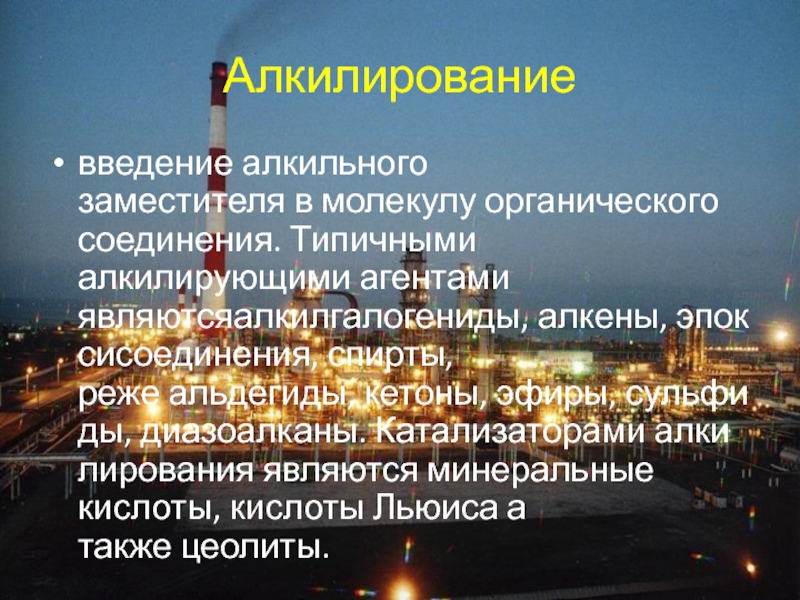

Слайд 14Алкилирование
введение алкильного заместителя в молекулу органического соединения. Типичными алкилирующими агентами являютсяалкилгалогениды, алкены, эпоксисоединения, спирты, реже альдегиды, кетоны, эфиры, сульфиды, диазоалканы. Катализаторами алкилирования являются минеральные кислоты, кислоты Льюиса а
также цеолиты.

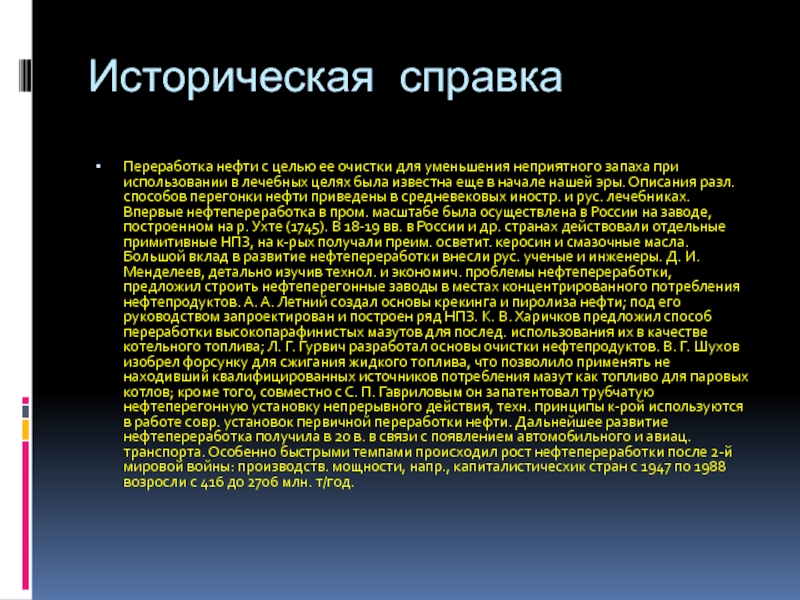

Слайд 15Историческая справка
Переработка нефти с целью ее очистки для уменьшения неприятного запаха
при использовании в лечебных целях была известна еще в начале нашей эры. Описания разл. способов перегонки нефти приведены в средневековых иностр. и рус. лечебниках. Впервые нефтепереработка в пром. масштабе была осуществлена в России на заводе, построенном на р. Ухте (1745). В 18-19 вв. в России и др. странах действовали отдельные примитивные НПЗ, на к-рых получали преим. осветит. керосин и смазочные масла. Большой вклад в развитие нефтепереработки внесли рус. ученые и инженеры. Д. И. Менделеев, детально изучив технол. и экономич. проблемы нефтепереработки, предложил строить нефтеперегонные заводы в местах концентрированного потребления нефтепродуктов. А. А. Летний создал основы крекинга и пиролиза нефти; под его руководством запроектирован и построен ряд НПЗ. К. В. Харичков предложил способ переработки высокопарафинистых мазутов для послед. использования их в качестве котельного топлива; Л. Г. Гурвич разработал основы очистки нефтепродуктов. В. Г. Шухов изобрел форсунку для сжигания жидкого топлива, что позволило применять не находивший квалифицированных источников потребления мазут как топливо для паровых котлов; кроме того, совместно с С. П. Гавриловым он запатентовал трубчатую нефтеперегонную установку непрерывного действия, техн. принципы к-рой используются в работе совр. установок первичной переработки нефти. Дальнейшее развитие нефтепереработка получила в 20 в. в связи с появлением автомобильного и авиац. транспорта. Особенно быстрыми темпами происходил рост нефтепереработки после 2-й мировой войны: производств. мощности, напр., капиталистичесхик стран с 1947 по 1988 возросли с 416 до 2706 млн. т/год.
