Слайд 1построение сечений
многогранников
методом следа

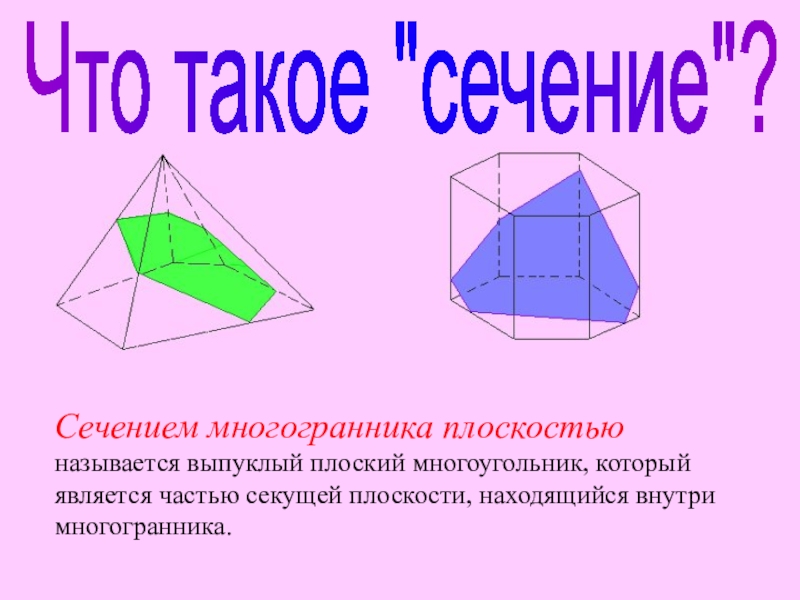

Слайд 2Что такое "сечение"?
Сечением многогранника плоскостью называется выпуклый плоский многоугольник, который является

частью секущей плоскости, находящийся внутри многогранника.

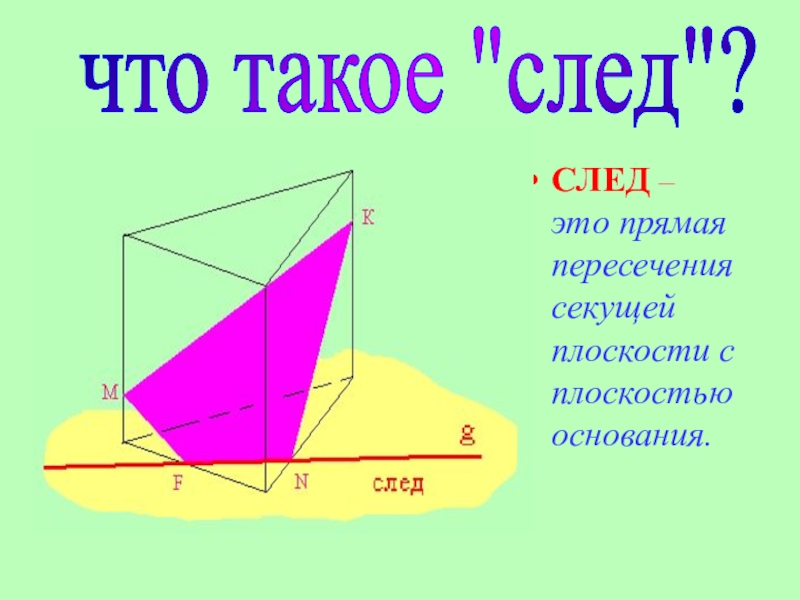

Слайд 3СЛЕД – это прямая пересечения секущей плоскости с плоскостью основания.
что такое

"след"?

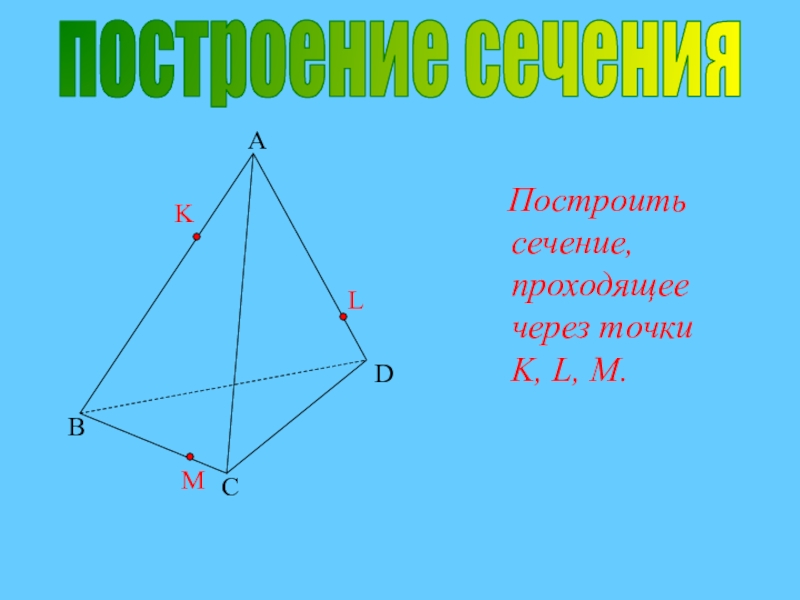

Слайд 4построение сечения
Построить сечение, проходящее через точки K, L, M.
L
K
M
A
B
C
D

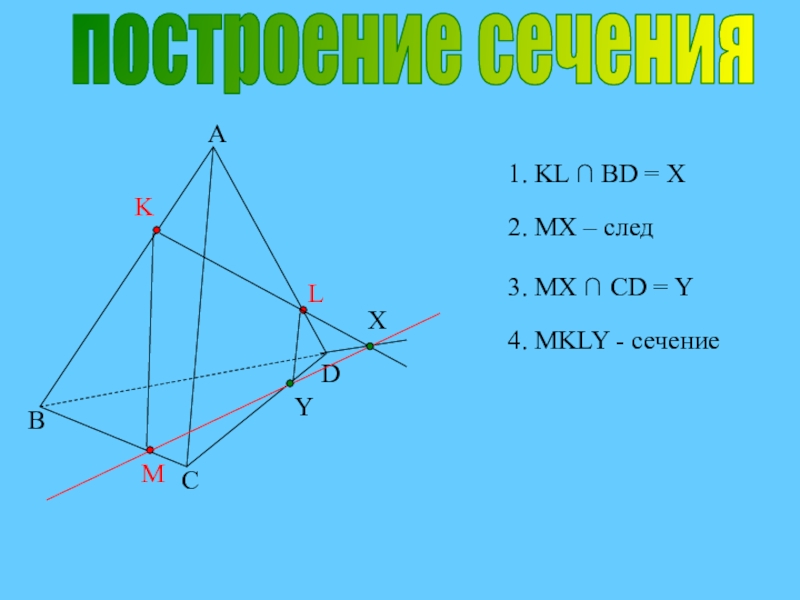

Слайд 5построение сечения
L
K
M
A
B
C
D
X
Y
1. KL  BD = X
2. MX – след
3. МХ

 CD = Y

4. MKLY - сечение

построение сеченияLKMABCDXY1. KL  BD = X2. MX – след3. МХ  CD = Y4. MKLY -

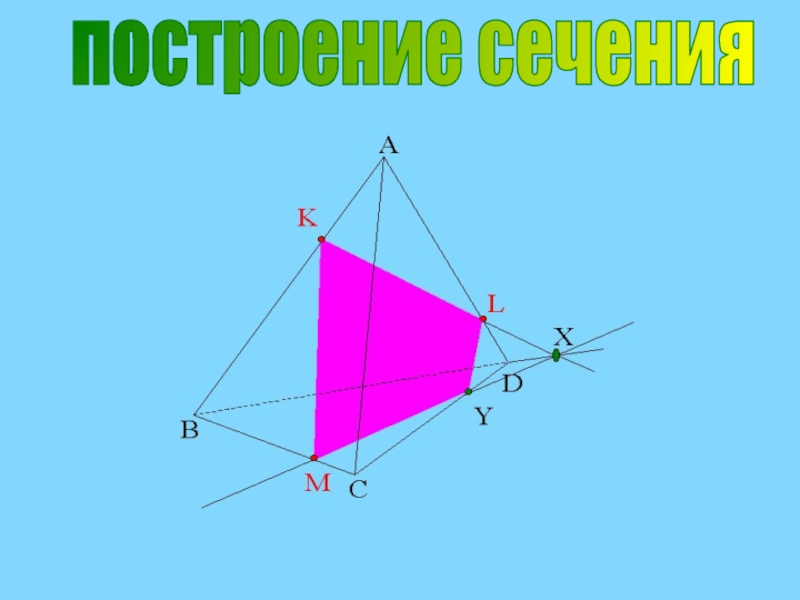

Слайд 6построение сечения

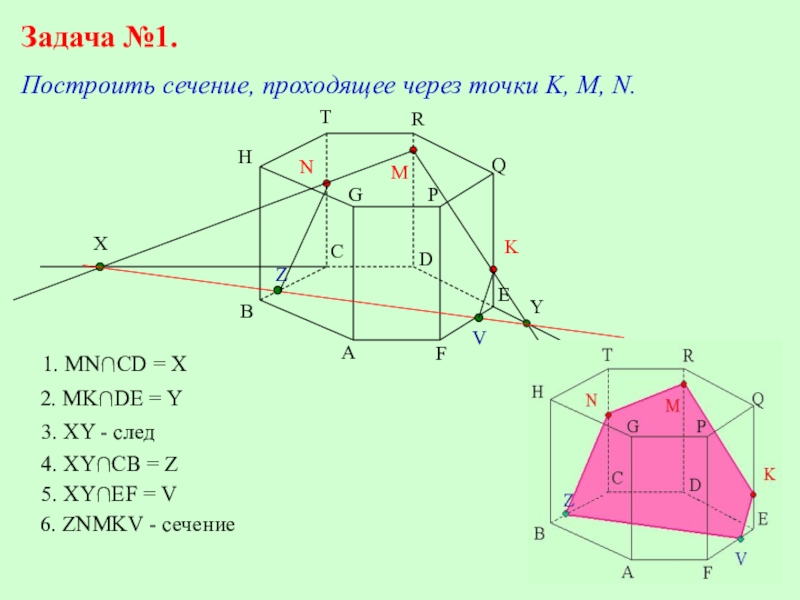

Слайд 7Задача №1.
Построить сечение, проходящее через точки K, M, N.
М
N
K
X
Y
Z
V
1. MNCD

= X

2. MKDE = Y

3. XY - след

4. XYCB = Z

5. XYEF = V

6. ZNMKV - сечение

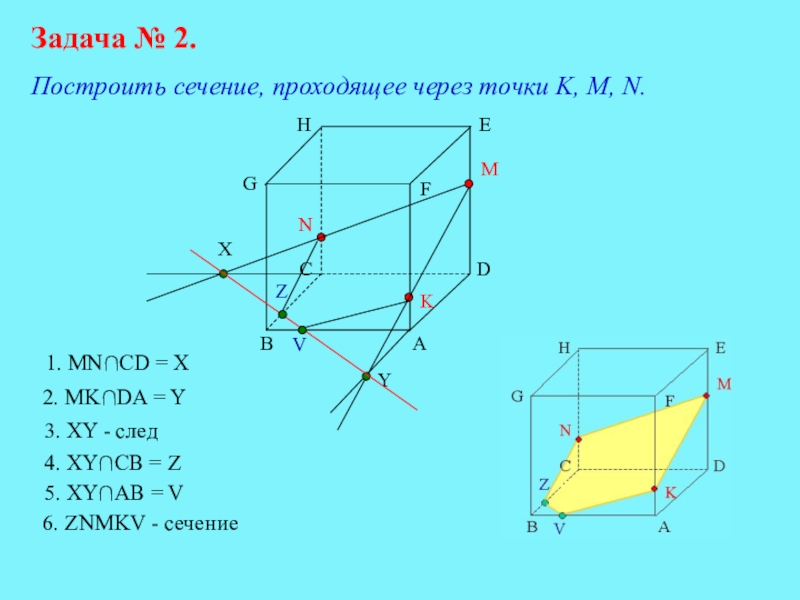

Слайд 8Задача № 2.
Построить сечение, проходящее через точки K, M, N.
М
N
K
1.

MNCD = X

2. MKDA = Y

3. XY - след

4. XYCB = Z

5. XYAB = V

6. ZNMKV - сечение

Слайд 9М
N
K
Z
V
A
B
C
D
F
G
H
T
R
Q

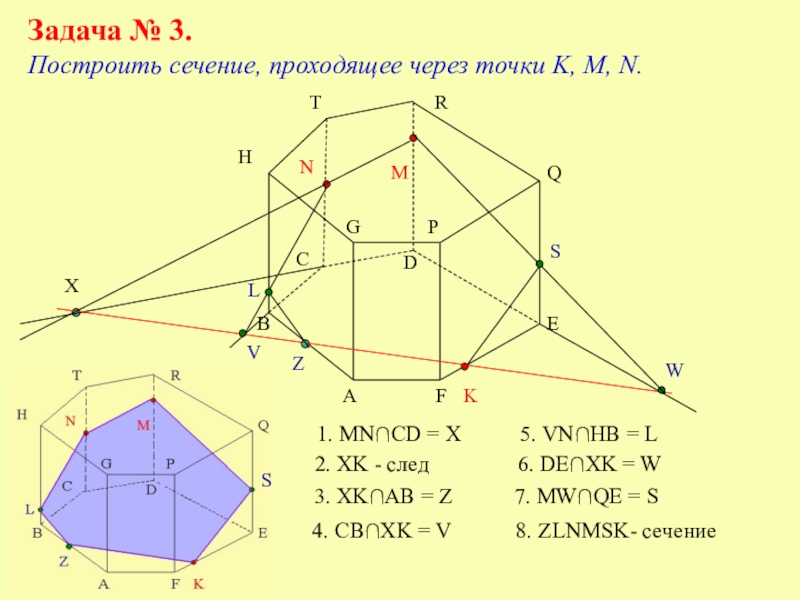

Задача № 3. Построить сечение, проходящее через точки K, M, N.
E
P
X
L
W
S

S
1.

MNCD = X

2. XK - след

3. XKAB = Z

4. CBXK = V

6. DEXK = W

5. VNHB = L

7. MWQE = S

8. ZLNMSK- сечение

МNKZVABCDFGHTRQЗадача № 3. Построить сечение, проходящее через точки K, M, N.EPXLWSS1. MNCD = X2. XK -
