Презентация, доклад по геометрии на тему Сечения в параллелепипеде
Содержание
- 1. Презентация по геометрии на тему Сечения в параллелепипеде
- 2. Параллелепипед
- 3. NМPABCDA1B1C1D1№ 1. Строим сечение параллелепипеда по трем
- 4. PNМABCA1C1D1№ 2. Строим сечение параллелепипеда по трем
- 5. QМRPNABCDA1B1C1D1№ 2. Строим сечение параллелепипеда по трем
- 6. МQNABCA1C1D1№ 3. Строим сечение параллелепипеда по трем
- 7. LNМPBA1B1C1RQACDD1SКEСтроим сечение параллелепипеда по трем точкам, не лежащим на трех параллельных ребрах (Случай 2).№ 3.
- 8. LNМPBA1B1C1RQACDD1SКEПостроение: Отрезок MN.Прямая NР.NP ∩ CD =

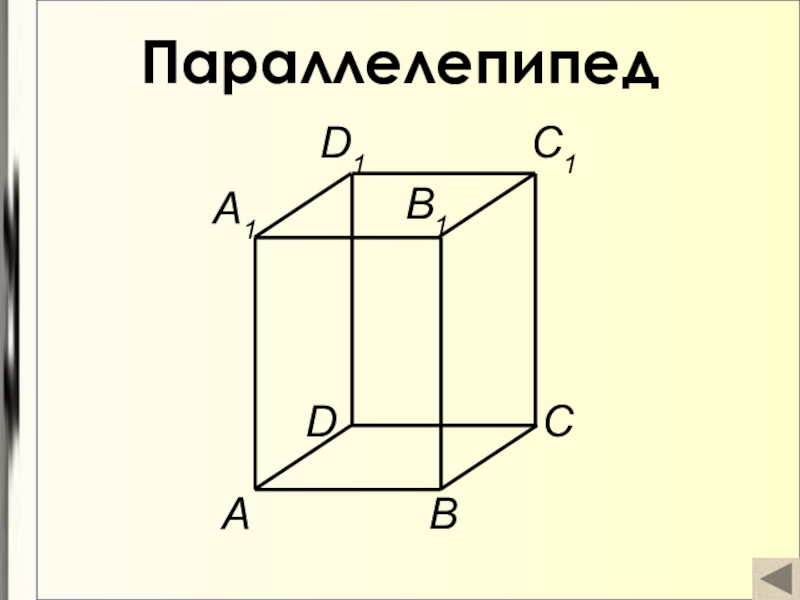

Параллелепипед
Слайд 3
N
М
P
A
B
C
D
A1
B1
C1
D1

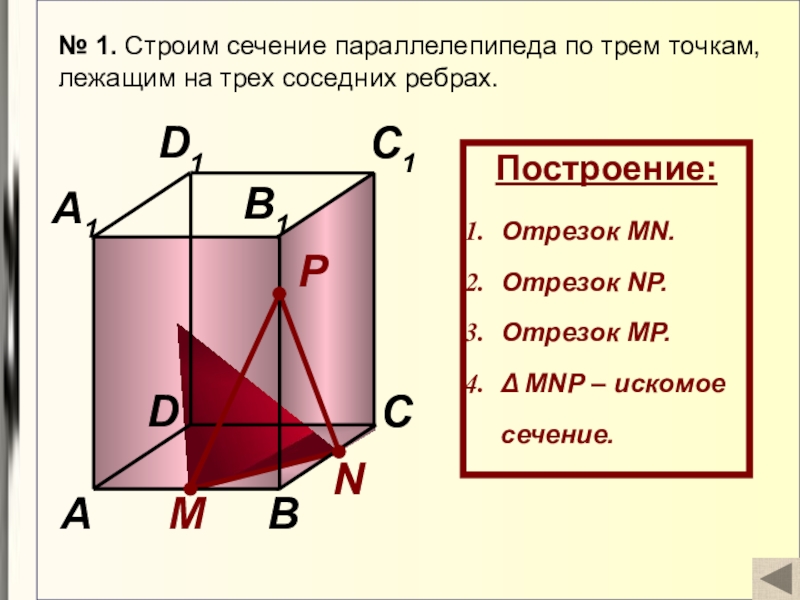

№ 1. Строим сечение параллелепипеда по трем точкам,
лежащим на трех
соседних ребрах.
Построение:
Отрезок MN.
Отрезок NР.
Отрезок MР.
Δ MNР – искомое
сечение.
Слайд 4
P
N
М
A
B
C
A1
C1
D1
№ 2. Строим сечение параллелепипеда по трем точкам,
лежащим на трех
параллельных ребрах (Случай 1).
Построение:
Отрезок MN.
Отрезок NР.
РQ II MN.
PQ ∩ DD1 = Q.
MQ II NP.
MNРQ –
искомое сечение.
B1
D
Q
Слайд 5
Q
М
R
P
N
A
B
C
D
A1
B1
C1
D1
№ 2. Строим сечение параллелепипеда по трем точкам,
лежащим на трех
параллельных ребрах (Случай 2).
Построение:
Отрезок MN.
Отрезок NР.
РQ II MN,
PQ ∩ C1D1 = Q.
MR II NP,
MR ∩ A1D1 = R.
Отрезок QR.
MNРQR – искомое
сечение.
Слайд 6
М
Q
N
A
B
C
A1
C1
D1
№ 3. Строим сечение параллелепипеда по трем точкам, не лежащим на
трех параллельных ребрах (Случай 1).
Построение:
Отрезок MN.
Отрезок NР.
РQ II MN.
PQ ∩ А1В1 = Q.
Отрезок MQ.
MNРQ –
искомое сечение.
D
B1
P
Слайд 7
L
N
М
P
B
A1
B1
C1
R
Q
A
C
D
D1
S
К
E

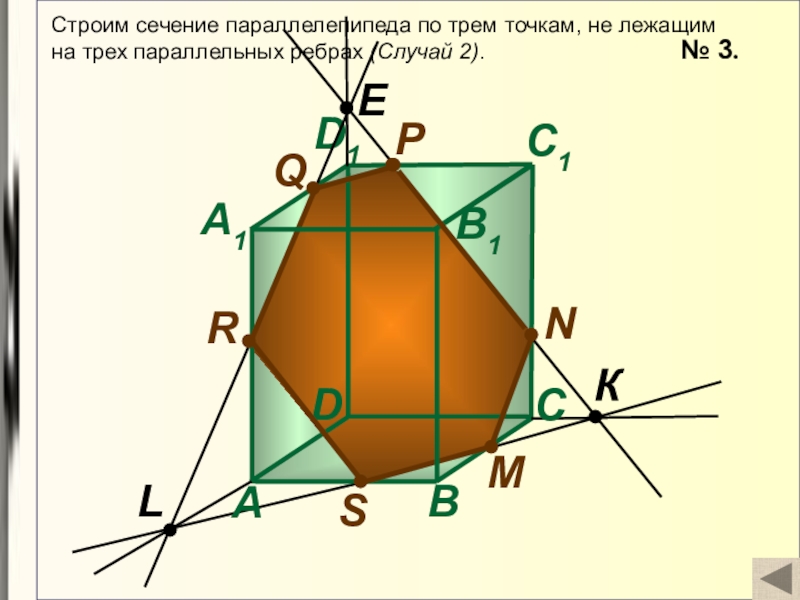

Строим сечение параллелепипеда по трем точкам, не лежащим
на трех параллельных
ребрах (Случай 2).
№ 3.
Слайд 8L
N
М
P
B
A1
B1
C1
R
Q
A
C
D
D1
S
К
E

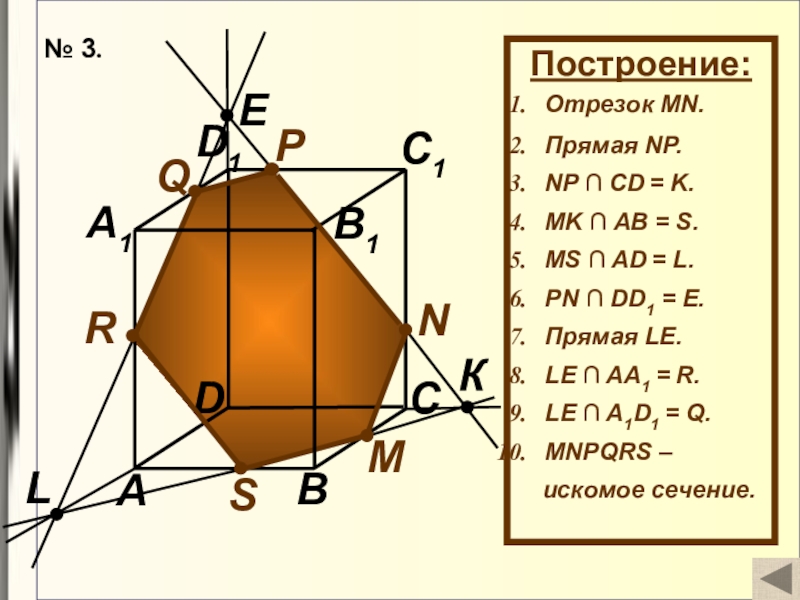

Построение:
Отрезок MN.
Прямая NР.
NP ∩ CD = K.
MK ∩ AB
= S.
MS ∩ AD = L.
PN ∩ DD1 = E.
Прямая LE.
LE ∩ AA1 = R.
LE ∩ A1D1 = Q.
MNРQRS –
искомое сечение.
MS ∩ AD = L.
PN ∩ DD1 = E.
Прямая LE.
LE ∩ AA1 = R.
LE ∩ A1D1 = Q.
MNРQRS –
искомое сечение.
№ 3.
