Презентация, доклад по геометрии на тему Построение сечения параллелепипеда

Содержание

Цели урокаОпределить виды сечений параллелепипедаУстановить взаимосвязь между видом сечения и расположением точек на ребрах параллелепипедаНаучиться строить сечения

Слайд 1Построение сечений параллелепипеда
Карпова Елена Николаевна учитель высшей категории

Построение сечений параллелепипедаКарпова Елена Николаевна учитель высшей категории

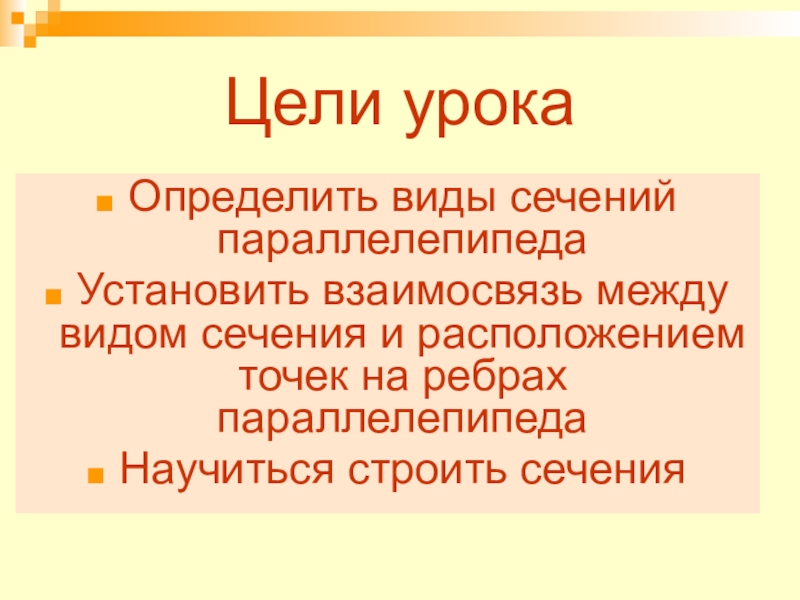

Слайд 2Цели урока
Определить виды сечений параллелепипеда
Установить взаимосвязь между видом сечения и расположением

точек на ребрах параллелепипеда
Научиться строить сечения
Цели урокаОпределить виды сечений параллелепипедаУстановить взаимосвязь между видом сечения и расположением точек на ребрах параллелепипедаНаучиться строить сечения

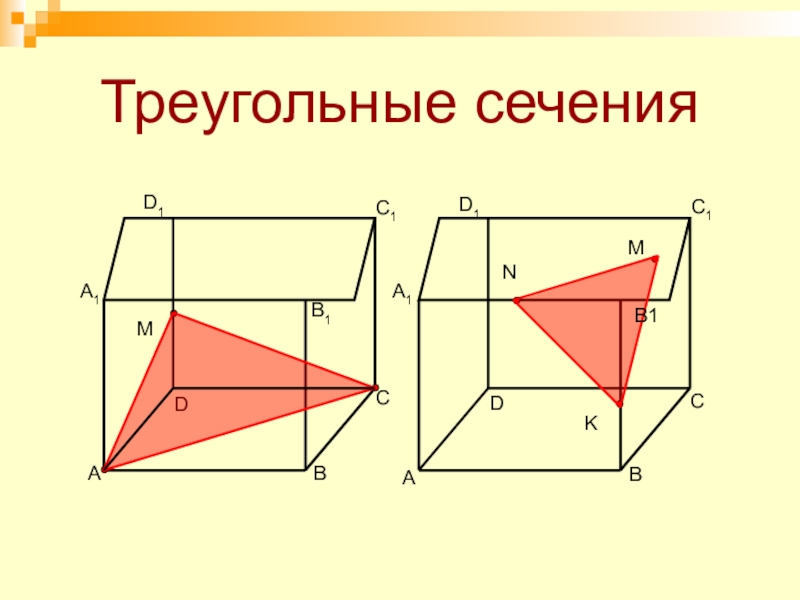

Слайд 3Треугольные сечения

A
B
D
C
A1
C1
D1



M
N
K



A
B
C
D
A1
D1
C1
B1



M

B1

Треугольные сеченияABDCA1C1D1MNKABCDA1D1C1B1MB1

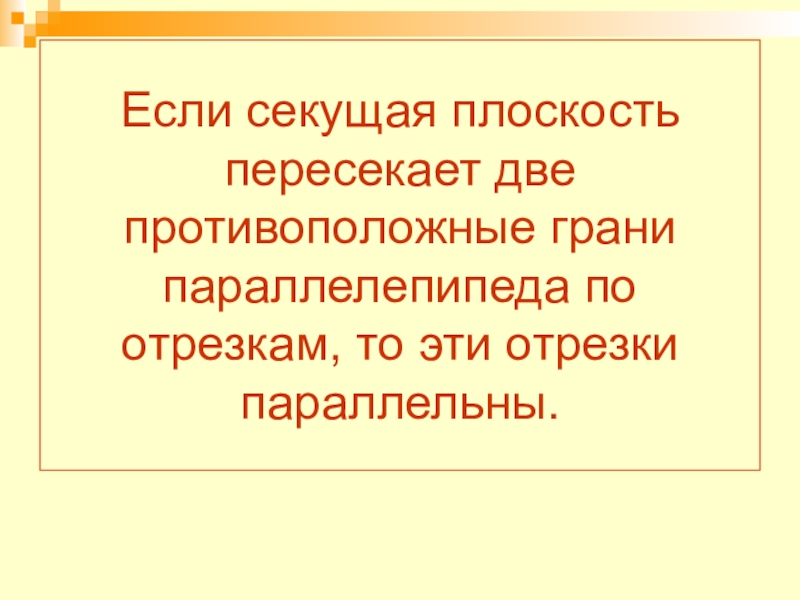

Слайд 4Если секущая плоскость пересекает две противоположные грани параллелепипеда по отрезкам, то

эти отрезки параллельны.
Если секущая плоскость пересекает две противоположные грани параллелепипеда по отрезкам, то эти отрезки параллельны.

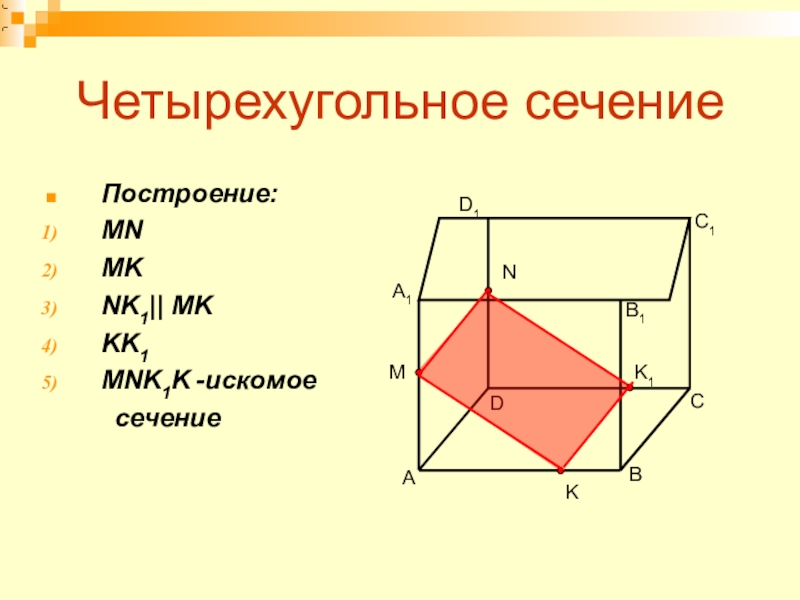

Слайд 5 Четырехугольное сечение
Построение:
MN
MK
NK1|| MK
KK1
MNK1K -искомое
сечение



A
B
D
C
A1
B1
C1
D1



N
K

M

K1







Четырехугольное сечениеПостроение:MNMKNK1|| MKKK1MNK1K -искомое сечениеABDCA1B1C1D1NKMK1

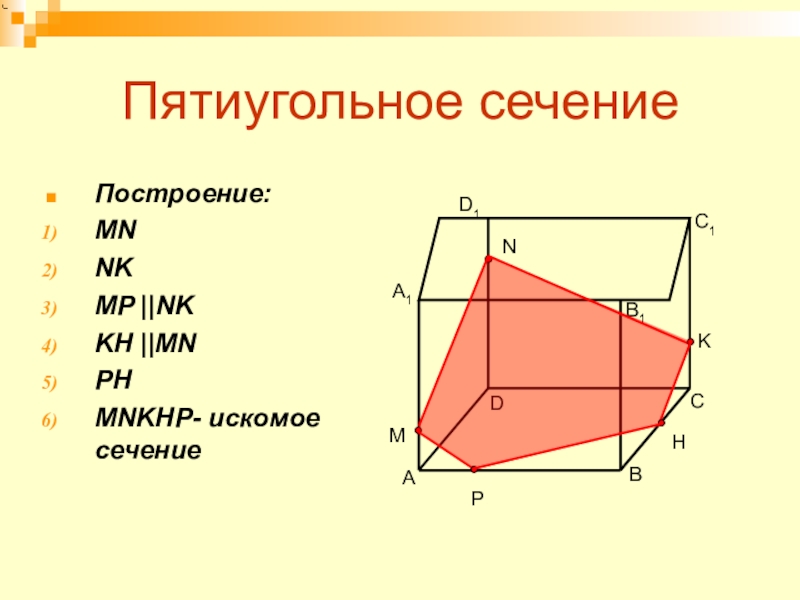

Слайд 6 Пятиугольное сечение
Построение:
MN
NK
MP ||NK
KH ||MN
PH
MNKHP- искомое сечение




A
B
D
C
A1
B1
C1
D1



N
K

M



P

H

Пятиугольное сечениеПостроение:MNNKMP ||NKKH ||MNPHMNKHP- искомое сечениеABDCA1B1C1D1NKMPH

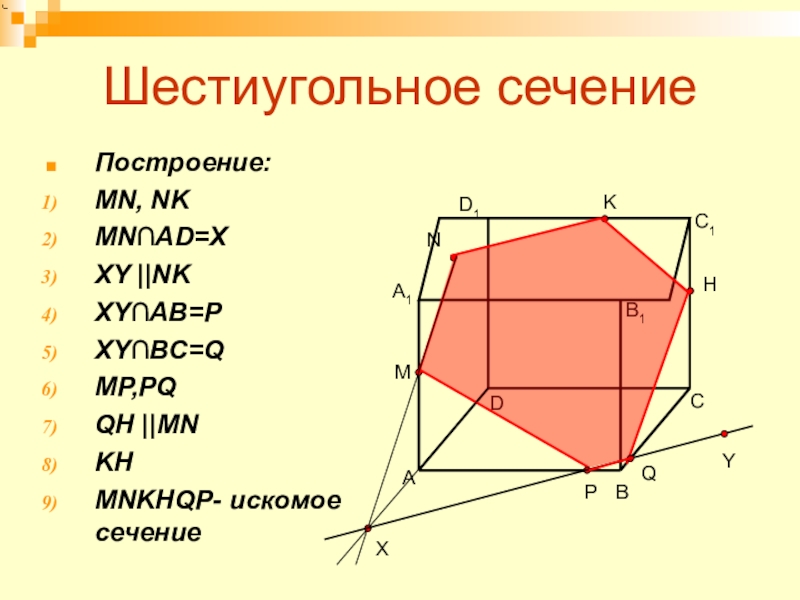

Слайд 7Шестиугольное сечение
Построение:
MN, NK
MN∩AD=X
XY ||NK
XY∩AB=P
XY∩BC=Q
MP,PQ
QH ||MN
KH
MNKHQP- искомое сечение




A
B
D
C
A1
B1
C1
D1



N
K
M



P

H


X

Y
Q

Шестиугольное сечениеПостроение:MN, NKMN∩AD=XXY ||NKXY∩AB=PXY∩BC=QMP,PQQH ||MNKHMNKHQP- искомое сечениеABDCA1B1C1D1NKMPHXYQ

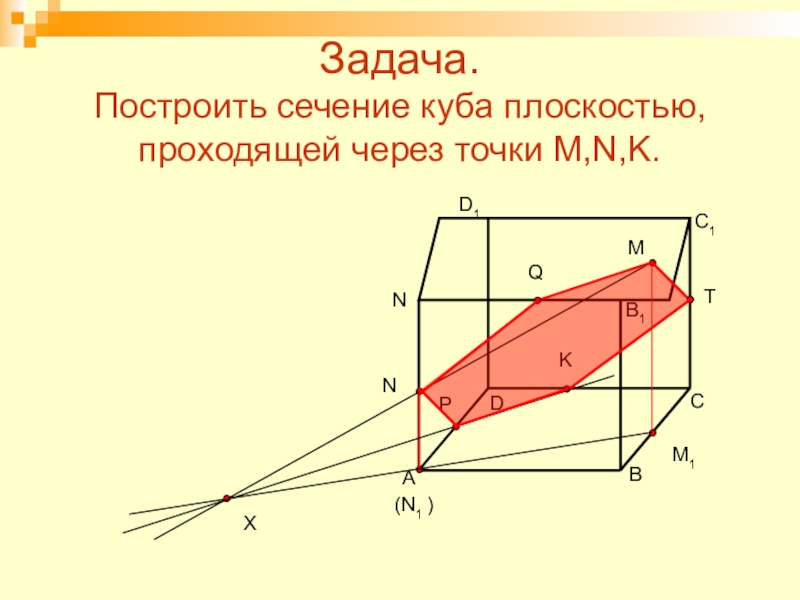

Слайд 8Задача. Построить сечение куба плоскостью, проходящей через точки M,N,K.

A
B
D
C
(N1 )
B1
C1
D1




M
N
K



N

X

P
M1

Q

T

Задача. Построить сечение куба плоскостью, проходящей через точки M,N,K.ABDC(N1 )B1C1D1MNKNXPM1QT

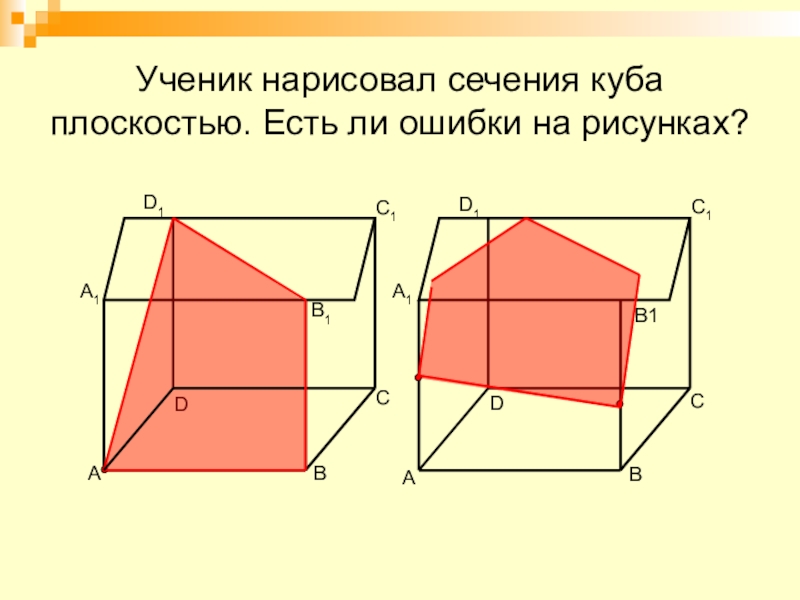

Слайд 9Ученик нарисовал сечения куба плоскостью. Есть ли ошибки на рисунках?

A
B
D
C
A1
C1
D1



A
B
C
D
A1
D1
C1
B1




B1

Ученик нарисовал сечения куба плоскостью. Есть ли ошибки на рисунках?ABDCA1C1D1ABCDA1D1C1B1B1

Слайд 101 вариант 2 вариант

A
B
D
C
A1
C1
D1

M
N
K


A
B
C
D
A1
D1
C1
B1


M
N




Р
H

H
H

1 вариант 2 вариантABDCA1C1D1MNKABCDA1D1C1B1MNРHHH

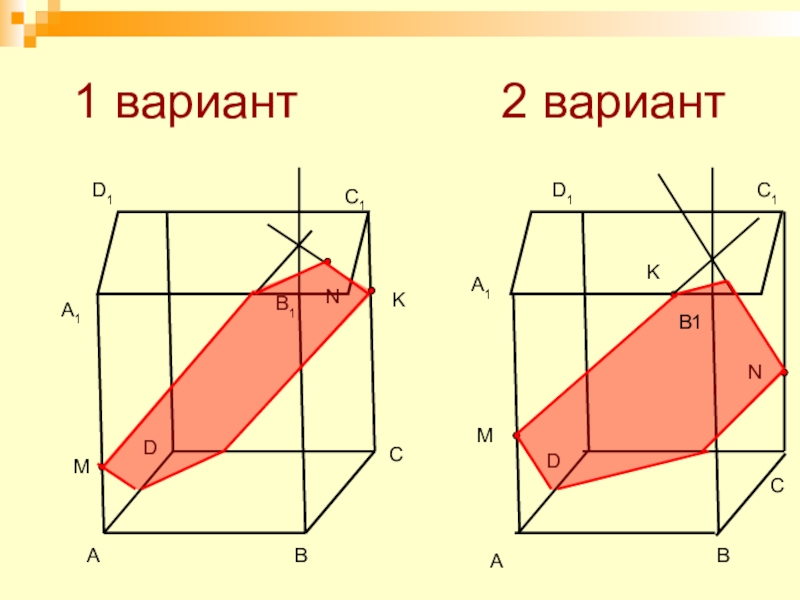

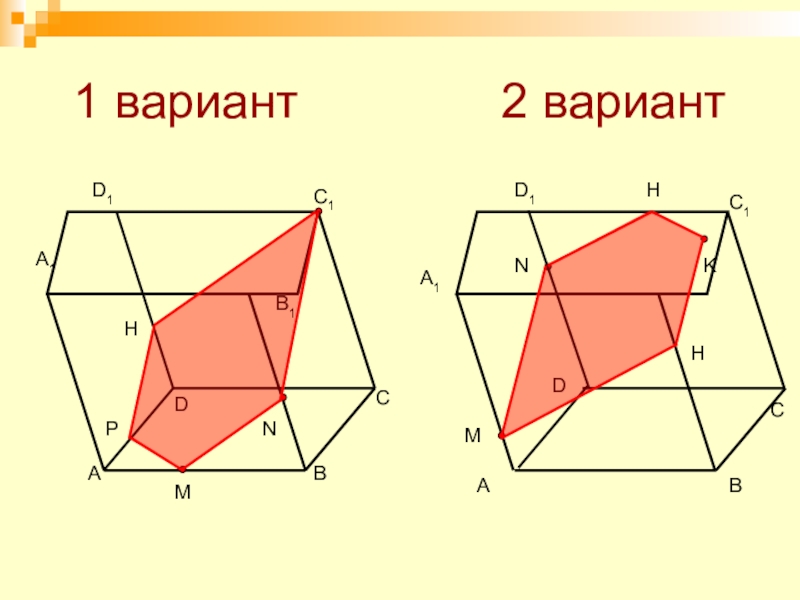

Слайд 111 вариант 2 вариант

A
B
D
C
A1
C1
D1

M
N
K


A
B
C
D
A1
D1
C1
B1


M
N






K


B1

1 вариант 2 вариантABDCA1C1D1MNKABCDA1D1C1B1MNKB1

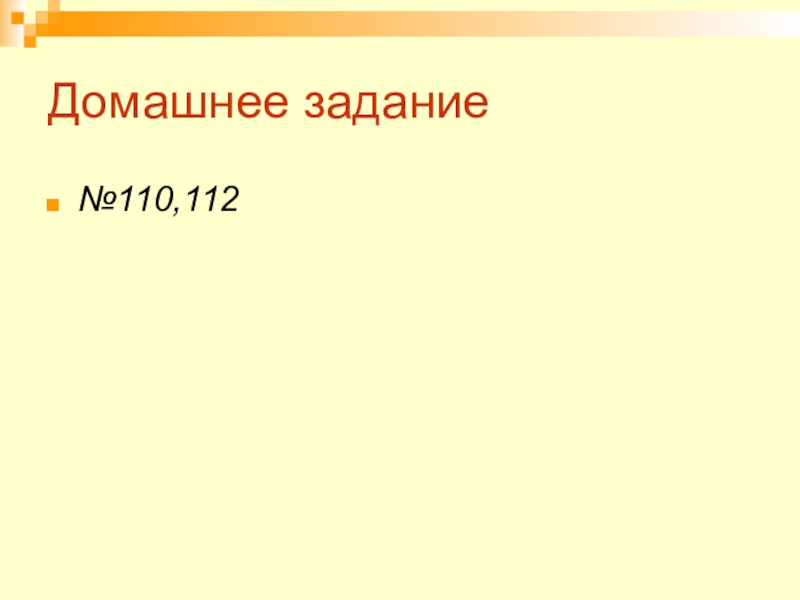

Слайд 12Домашнее задание
№110,112

Домашнее задание№110,112
