Презентация, доклад на тему Геометрия 8-9 класс. Измерения на местности.Астролябия
Содержание
- 1. Геометрия 8-9 класс. Измерения на местности.Астролябия
- 2. Астролябия-это угломерный прибор, с помощью которого можно
- 3. Основными частями астролябии являются лимб, алидада и
- 4. При визировании к узкому прорезу прикладывается глаз
- 5. Астролябию устанавливают на вершине измеряемого угла так,

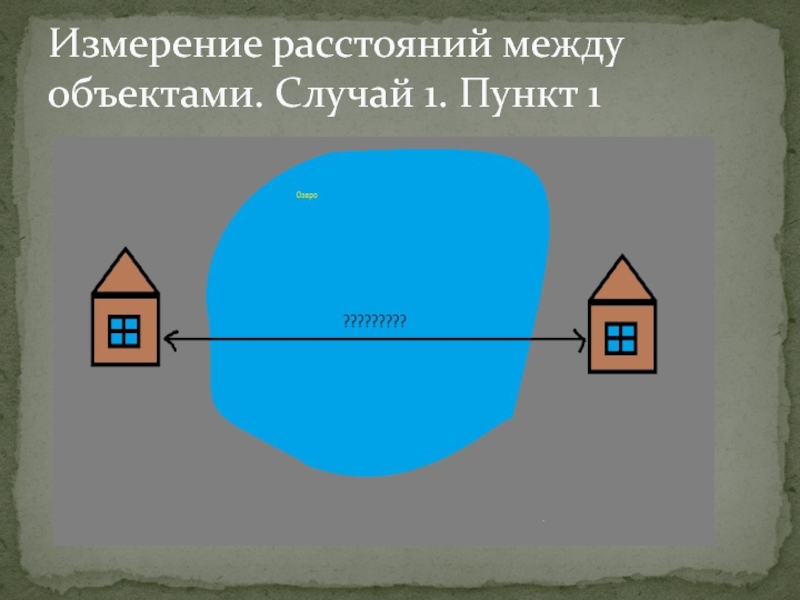

- 6. Измерение расстояний между объектами. Случай 1. Пункт 1

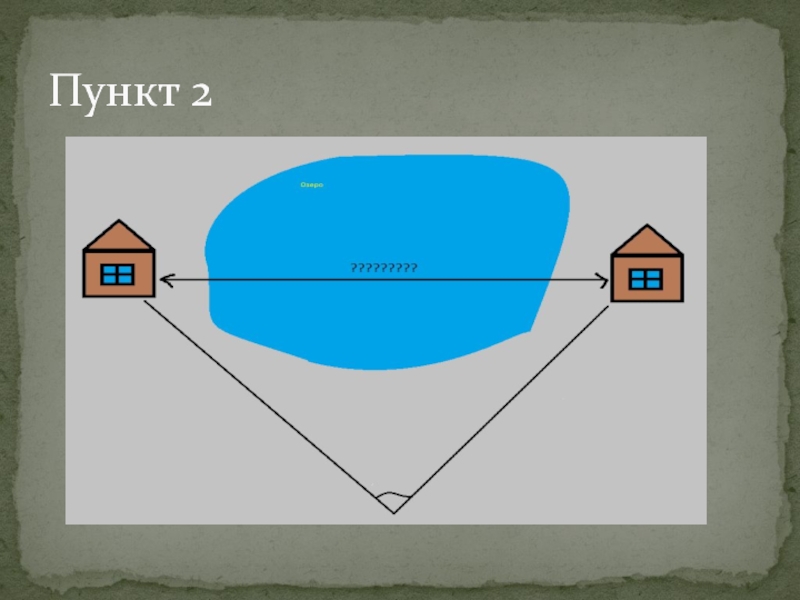

- 7. Пункт 2

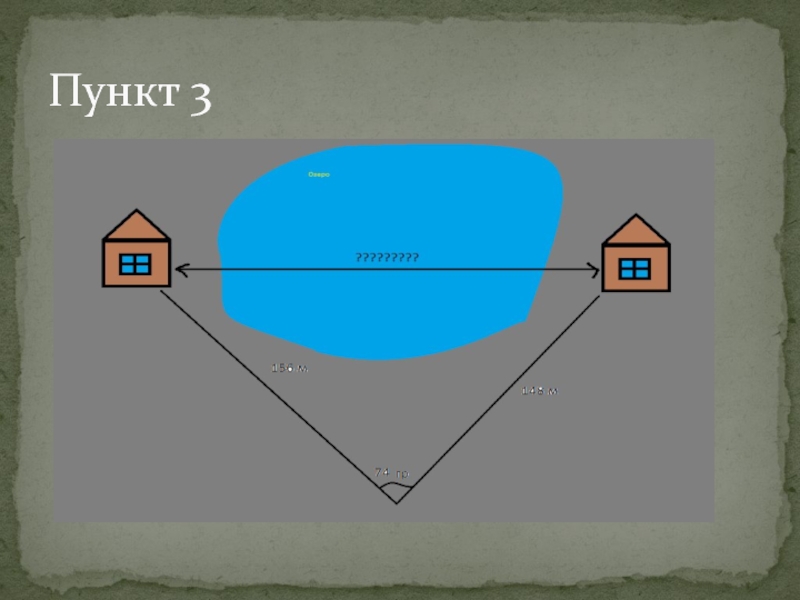

- 8. Пункт 3
- 9. Вычисления
- 10. Случай 2. Пункт 1ВАСРека?15 м
- 11. Вычисления
Астролябия-это угломерный прибор, с помощью которого можно измерить углы на местности. Школьная астролябия-простейший геодезический инструмент для определения градусной величины угла в горизонтальной плоскости между двумя, направлениями на местности. Нередко ее называют просто угломером. В практике астролябия

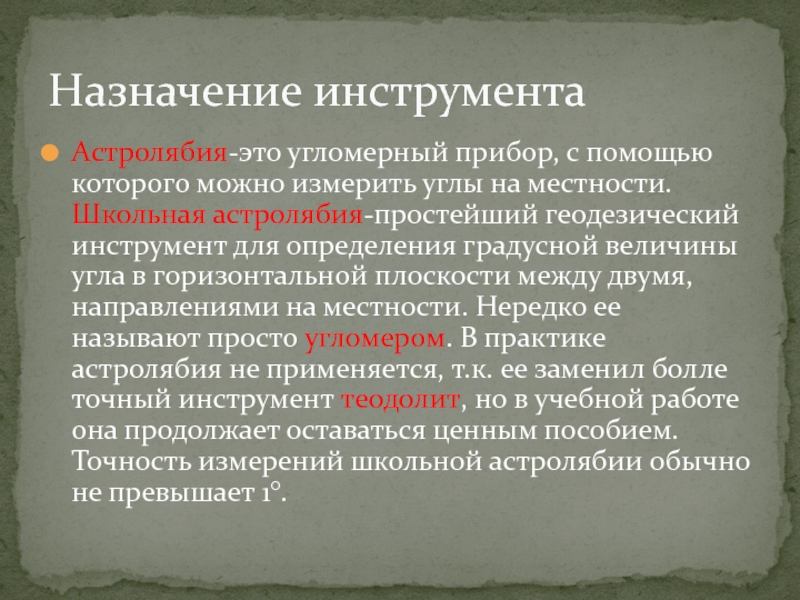

Слайд 2Астролябия-это угломерный прибор, с помощью которого можно измерить углы на местности.
Школьная астролябия-простейший геодезический инструмент для определения градусной величины угла в горизонтальной плоскости между двумя, направлениями на местности. Нередко ее называют просто угломером. В практике астролябия не применяется, т.к. ее заменил болле точный инструмент теодолит, но в учебной работе она продолжает оставаться ценным пособием. Точность измерений школьной астролябии обычно не превышает 1°.
Назначение инструмента
Слайд 3Основными частями астролябии являются лимб, алидада и диоптры. Лимб-это круг, разделенный
на градусы, алидада-линейка, которая в астроябии вращается вокруг оси в центре лимба. Диоптры-это металлические пластинки с окнами, их два, один с окном в виде узкой щели, другой с широким окном, посередине которой натянута визирная нить.
Диоптры нужны для наведения алидады на объекты. Наведения на предметы называется визированием.
Диоптры нужны для наведения алидады на объекты. Наведения на предметы называется визированием.
Устройство школьной астролябии

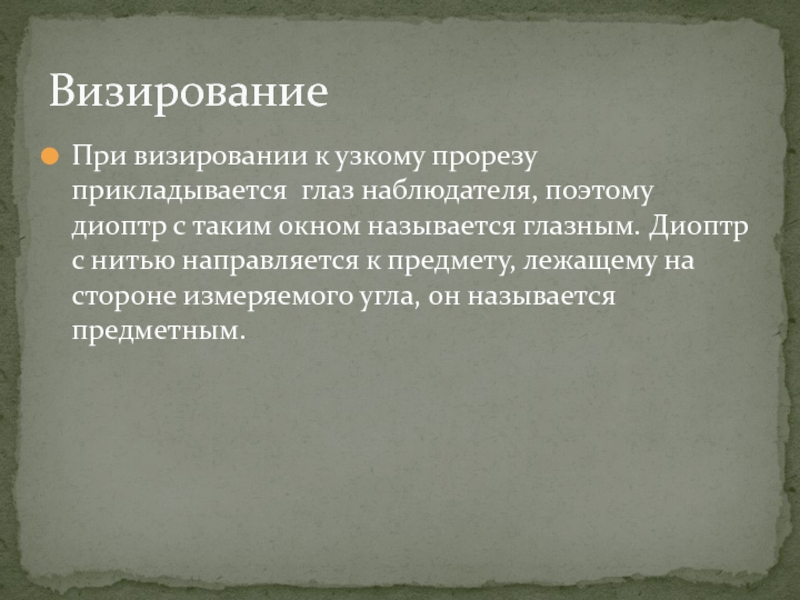

Слайд 4При визировании к узкому прорезу прикладывается глаз наблюдателя, поэтому диоптр с
таким окном называется глазным. Диоптр с нитью направляется к предмету, лежащему на стороне измеряемого угла, он называется предметным.
Визирование
Слайд 5Астролябию устанавливают на вершине измеряемого угла так, чтобы лимб ее был
расположен в горизонтальной плоскости. Затем визируют алидадой по направлению одной стороны измеряемого угла и отсчитывают на лимбе градусные деления против метки предметного диоптра. Поворачивают алидаду по ходу часовой стрелки в направлении второй стороны угла и делают второй отсчет, искомый угол равен частному между вторым и первым отсчетах.
Измерение углов
