Презентация, доклад по дисциплине Основы слесарного дела

шабрения. Критерии оценки качества обработанной поверхности и способы контроля. Заточка инструмента.
3. Процесс выполнения операции шабрения и правила подготовки поверхностей под шабрение. Окрашивание шабруемой поверхности. Средства механизации и альтернативные методы обработки.

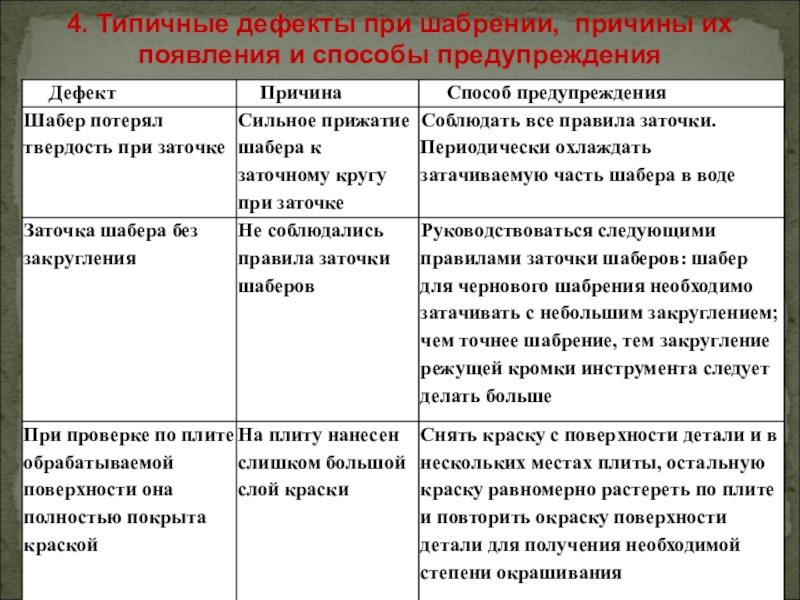

4. Типичные дефекты при шабрении, причины их появления и способы предупреждения.

Шабрение

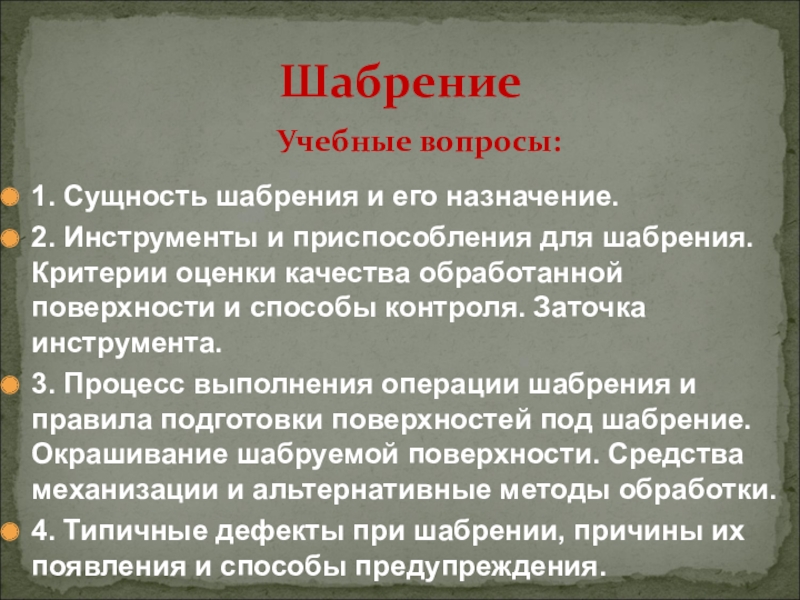

Учебные вопросы:

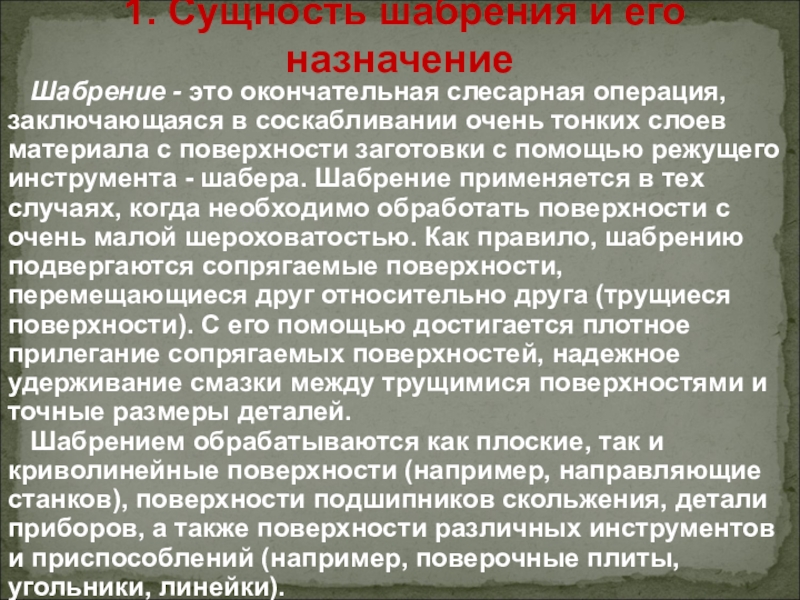

окончательная слесарная операция, заключающаяся в соскабливании очень тонких слоев материала с поверхности заготовки с помощью режущего инструмента - шабера. Шабрение применяется в тех случаях, когда необходимо обработать поверхности с очень малой шероховатостью. Как правило, шабрению подвергаются сопрягаемые поверхности, перемещающиеся друг относительно друга (трущиеся поверхности). С его помощью достигается плотное прилегание сопрягаемых поверхностей, надежное удерживание смазки между трущимися поверхностями и точные размеры деталей.
Шабрением обрабатываются как плоские, так и криволинейные поверхности (например, направляющие станков), поверхности под­шипников скольжения, детали приборов, а также поверхности различных инструментов и приспособлений (например, поверочные плиты, угольники, линейки).

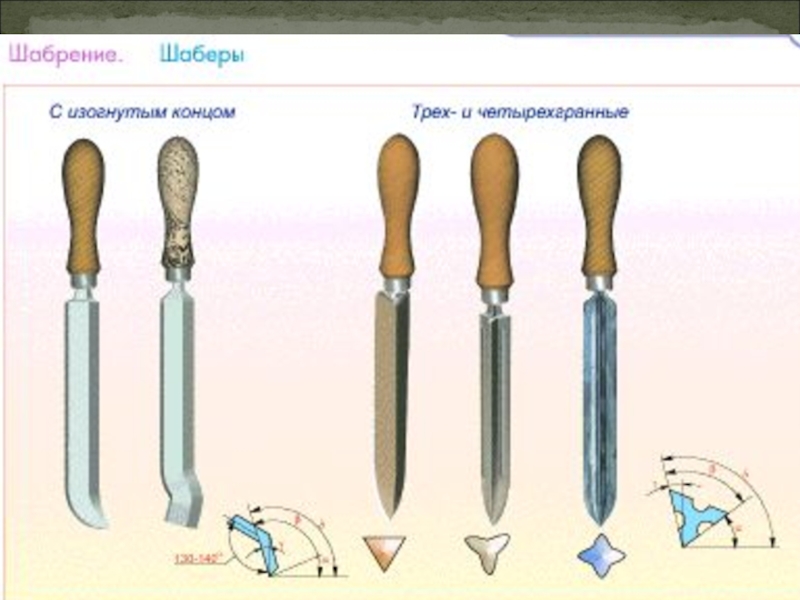

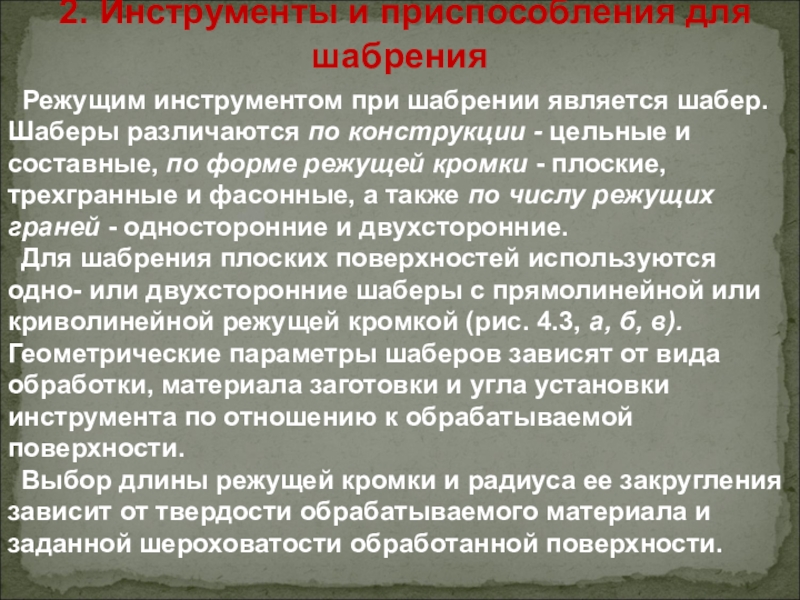

является шабер. Шаберы различаются по конструкции - цельные и составные, по форме режущей кромки - плоские, трехгранные и фасонные, а также по числу режущих граней - односторонние и двухсторонние.
Для шабрения плоских поверхностей используются одно- или двухсторонние шаберы с прямолинейной или криволинейной режущей кромкой (рис. 4.3, а, б, в). Геометрические параметры шаберов зависят от вида обработки, материала заготовки и угла установки инструмента по отношению к обрабатываемой поверхности.
Выбор длины режущей кромки и радиуса ее закругления зависит от твердости обрабатываемого материала и заданной шероховатости обработанной поверхности.

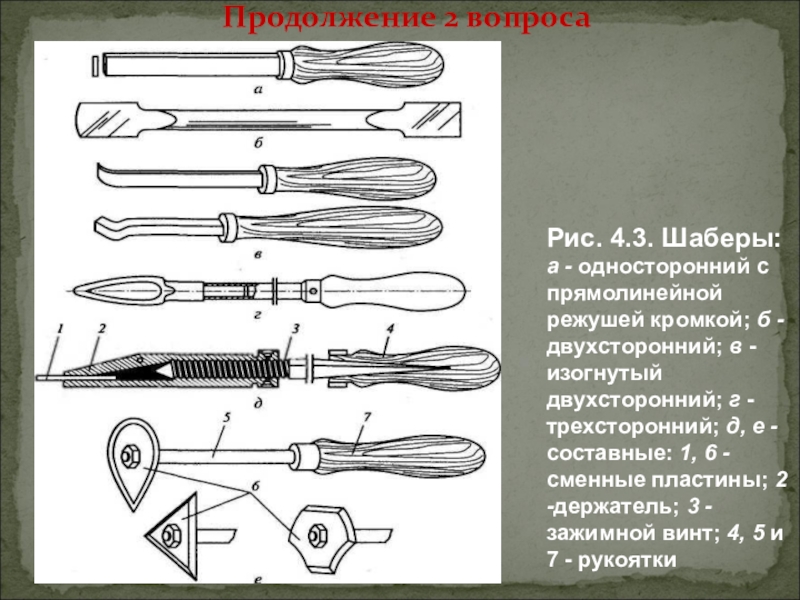

режушей кромкой; б - двухсторонний; в - изогну­тый двухсторонний; г - трехсторонний; д, е - составные: 1, 6 - сменные пластины; 2 -держатель; 3 - зажимной винт; 4, 5 и 7 - рукоятки

числа переточек в процессе работы применяются шаберы-кольца (рис. 4.4), которые могут быть изготовлены из кольца изно­шенного конического роликового подшипника.

Рис. 4.4. Шабер-кольцо: а - общий вид; б - заточка; в - заправка; г - прием работы

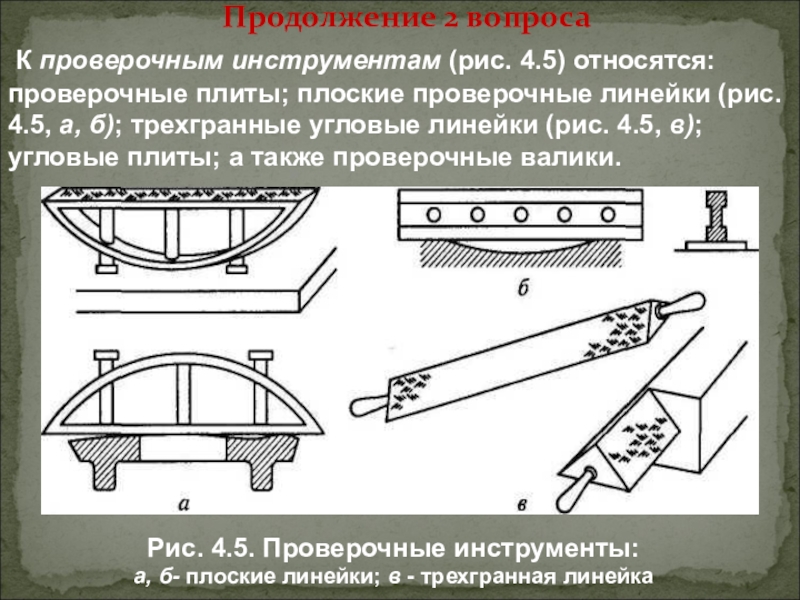

плиты; плоские проверочные линейки (рис. 4.5, а, б); трехгранные угловые линейки (рис. 4.5, в); угловые плиты; а также проверочные валики.

Рис. 4.5. Проверочные инструменты:
а, б- плоские линейки; в - трехгранная линейка

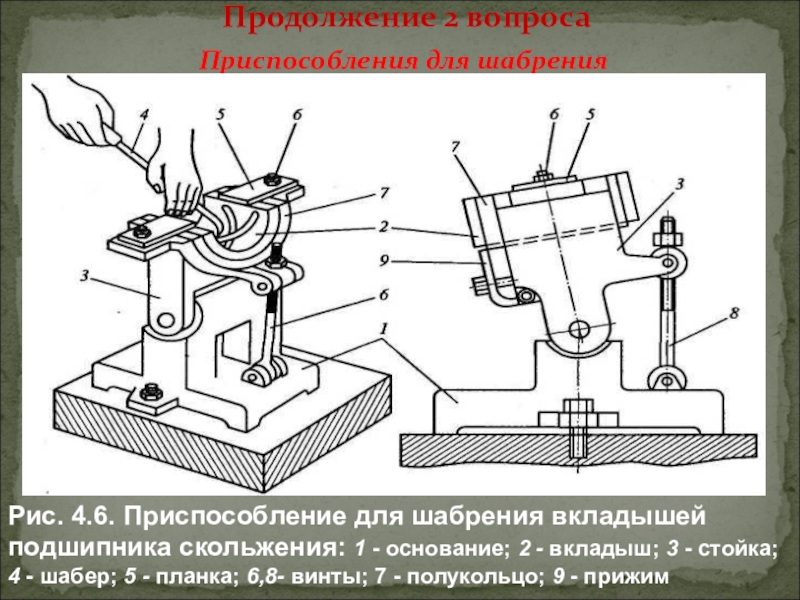

вкладышей подшипника скольжения: 1 - основание; 2 - вкладыш; 3 - стойка; 4 - шабер; 5 - планка; 6,8- винты; 7 - полукольцо; 9 - прижим

станках.

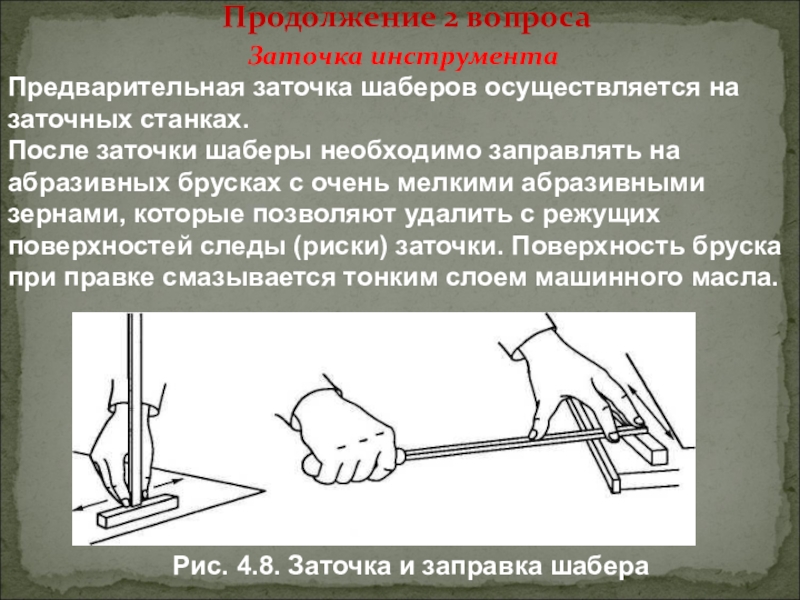

После заточки шаберы необходимо заправлять на абразивных брусках с очень мелкими абразивными зернами, которые позволяют удалить с режущих поверхностей следы (риски) заточки. Поверхность бруска при правке смазывается тонким слоем машинного масла.

Рис. 4.8. Заточка и заправка шабера


шабрение

Подготовка для шабрения поверхностей осуществляется опиливанием ее драчевыми и личными напильниками «на краску» с помощью соответствующих проверочных инструментов. Поверхность считается подготовленной к шабрению, если при наложении на нее лекальной линейки зазор при проверке щупом не превышает 0,05 мм.

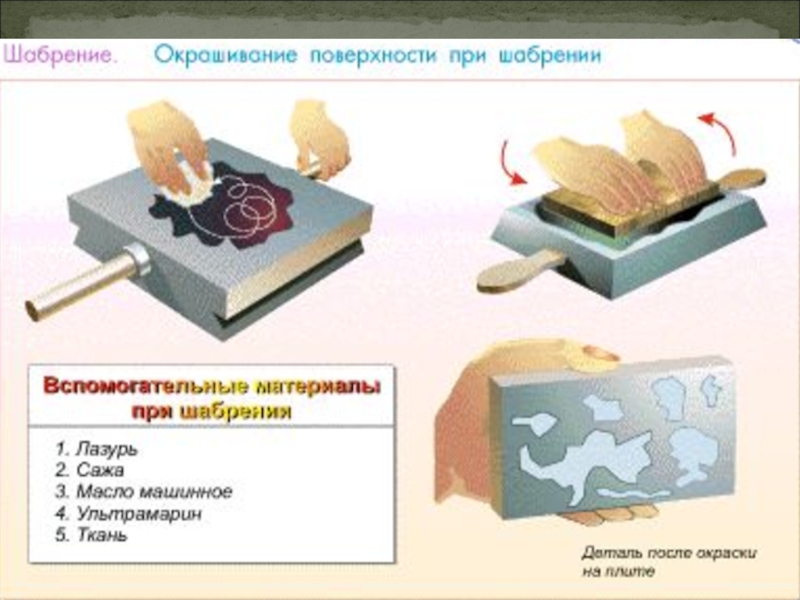

Окрашивание шабруемой поверхности
Поверхность заготовки (детали), подлежащая шабрению, очищается от стружки и грязи, промывается и протирается насухо чистой ветошью.
Краски -смесь машинного масла с лазурью, суриком или ультрамарином (синькой). Лазурь может быть заменена сажей, смешанной с автолом и керосином.

на плоскостность, сопряжение и качество отделки; при необходимости зачистить;
-заточку и заправку шаберов; при необходимости шабер заправить на бруске;
-краску для окрашивания проверочной плиты; в ней не должно быть твердых включений и сухих крупинок;
-состояние проверочной плиты на отсутствие царапин и забоин.
2. Необходимо строго соблюдать основное правило шабрения плоской поверхности заготовки: вначале заготовку необходимо «посадить» на плиту (при этом крупные пятна должны равномерно располагаться по всей площади поверхности заготовки, особенно по краям), а затем выполнять собственно шабрение до заданного качества.

уменьшая толщину ее слоя по мере шабрения.

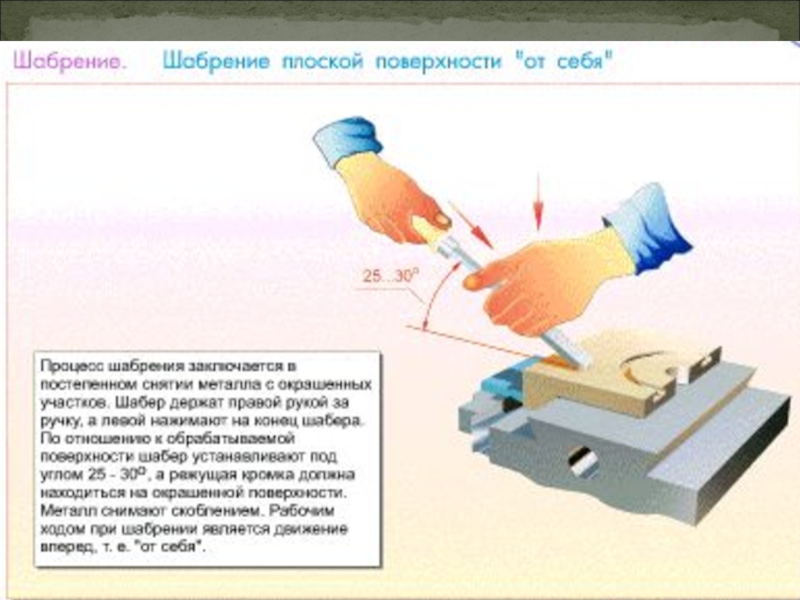

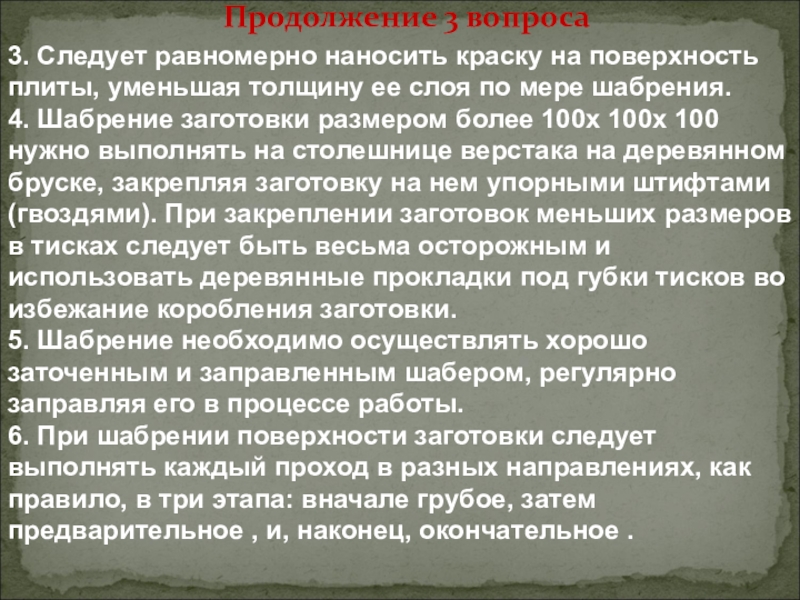

4. Шабрение заготовки размером более 100х 100х 100 нужно выполнять на столешнице верстака на деревянном бруске, закрепляя заготовку на нем упорными штифтами (гвоздями). При закреплении заготовок меньших размеров в тисках следует быть весьма осторожным и использовать деревянные прокладки под губки тисков во избежание коробления заготовки.
5. Шабрение необходимо осуществлять хорошо заточенным и заправленным шабером, регулярно заправляя его в процессе работы.
6. При шабрении поверхности заготовки следует выполнять каждый проход в разных направлениях, как правило, в три этапа: вначале грубое, затем предварительное , и, наконец, окончательное .

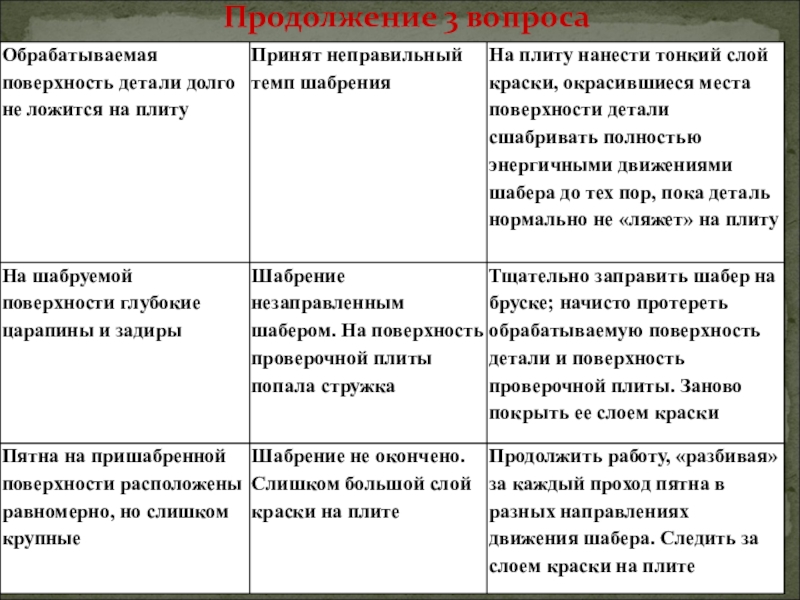

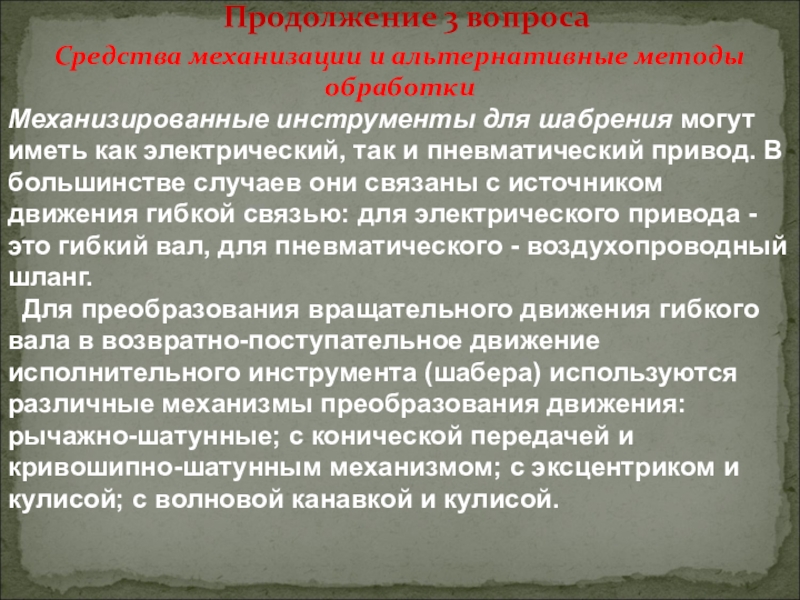

шабрения могут иметь как электрический, так и пневматический привод. В большинстве случаев они связаны с источником движения гибкой связью: для электрического привода - это гибкий вал, для пневматического - воздухопроводный шланг.
Для преобразования вращательного движения гибкого вала в возвратно-поступательное движение исполнительного инструмента (шабера) используются различные механизмы преобразования движения: рычажно-шатунные; с конической передачей и кривошипно-шатунным механизмом; с эксцентриком и кулисой; с волновой канавкой и кулисой.

- шабровочная головка; 2 - шабер; 3 - гибкий вал; 4 - редуктор; 5 - электрический двигатель; б - пример применения

Рис. 4.10. Пневматический шабер: 1- штуцер; 2 - шток; 3 - патрон

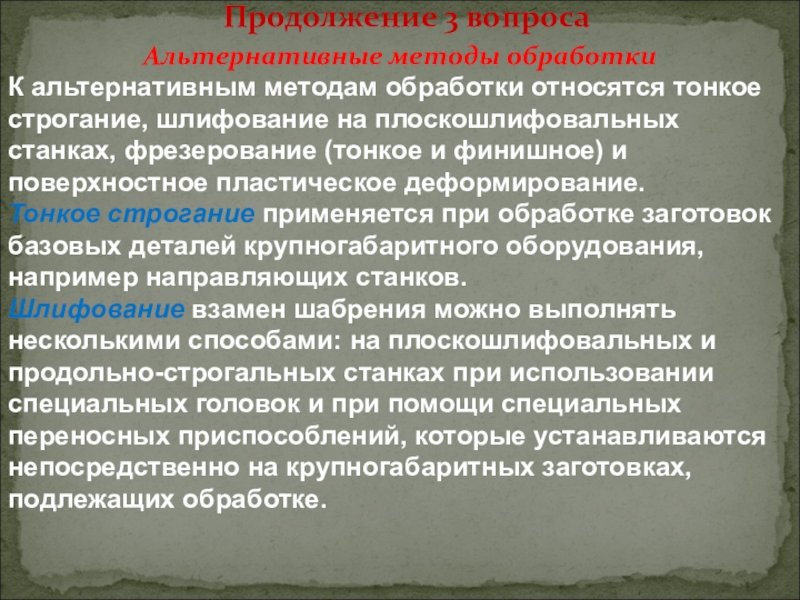

строгание, шлифование на плоскошлифовальных станках, фрезерование (тонкое и финишное) и поверхностное пластическое деформирование.
Тонкое строгание применяется при обработке заготовок базовых деталей крупногабаритного оборудования, например направляющих станков.
Шлифование взамен шабрения можно выполнять несколькими способами: на плоскошлифовальных и продольно-строгальных станках при использовании специальных головок и при помощи специальных переносных приспособлений, которые устанавлива­ются непосредственно на крупногабаритных заготовках, подлежащих обработке.

2, 3,7 - рукоятки; 4, 5 - электродвигатели; б - переключатель; 8 -плита; 9 - направляющая; 10 - роликовая цепь; 11 - шлифовальный круг

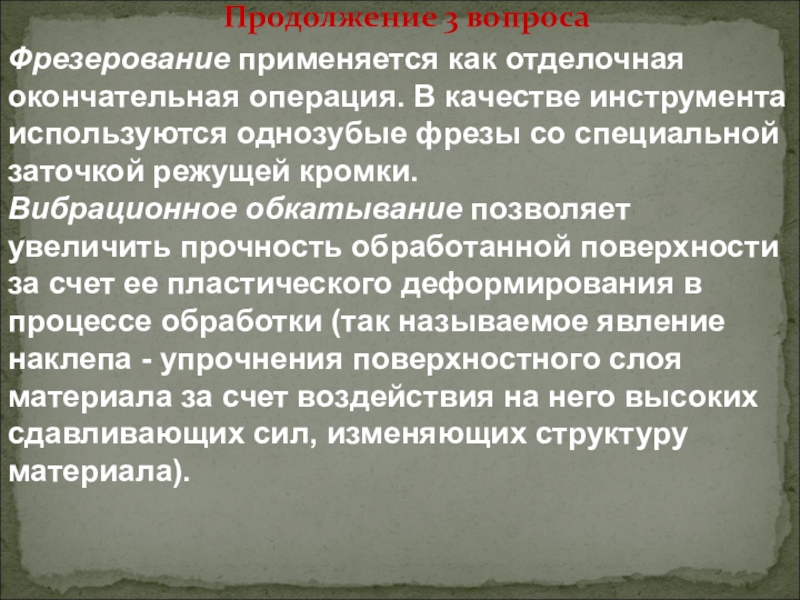

инструмента используются однозубые фрезы со специальной заточкой режущей кромки.
Вибрационное обкатывание позволяет увеличить прочность обработанной поверхности за счет ее пластического деформирования в процессе обработки (так называемое явление наклепа - упрочнения поверхностного слоя материала за счет воздействия на него высоких сдавливающих сил, изменяющих структуру материала).
