Слайд 1Внутренние воды России.
Реки.
Урок географии в 8 классе
Учитель географии МОУ «Тойсинская СОШ»
Карягин Л.А.

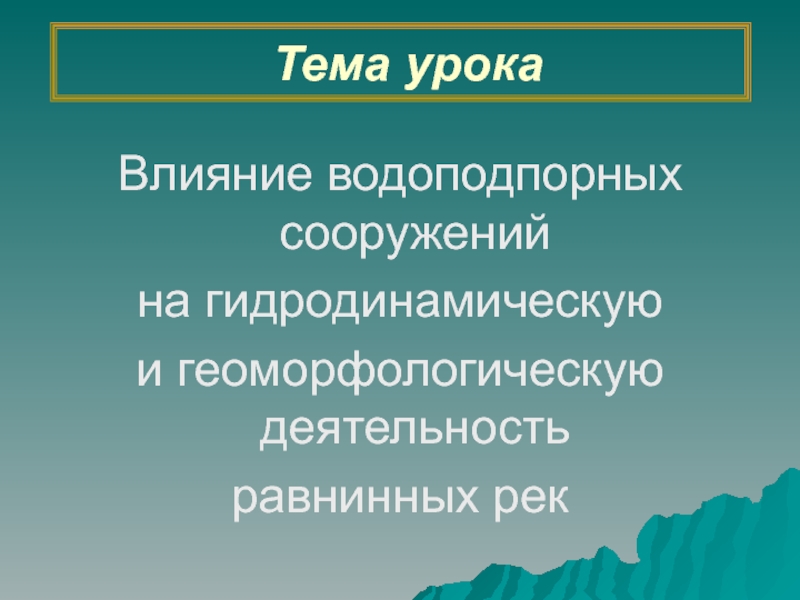

Слайд 2Влияние водоподпорных сооружений
на гидродинамическую
и геоморфологическую деятельность
равнинных рек
Тема
урока
Слайд 3
Литература
Карягин Л.А. Влияние водоподпорных сооружений на гидродинамическую и геоморфологическую деятельность равнинных
рек / Материалы Всероссийской научно-практической конференции «Экологическая безопасность современных социально-экономических систем». М.: ООО «Глобус», 2009, С 201-207.
Карягин Л.А. Экологическая тропа «Реликты нашего края» [Электронное пособие]/ Чувашский республиканский институт образования. Центр дистанционного обучения.- Чебоксары, 2006.

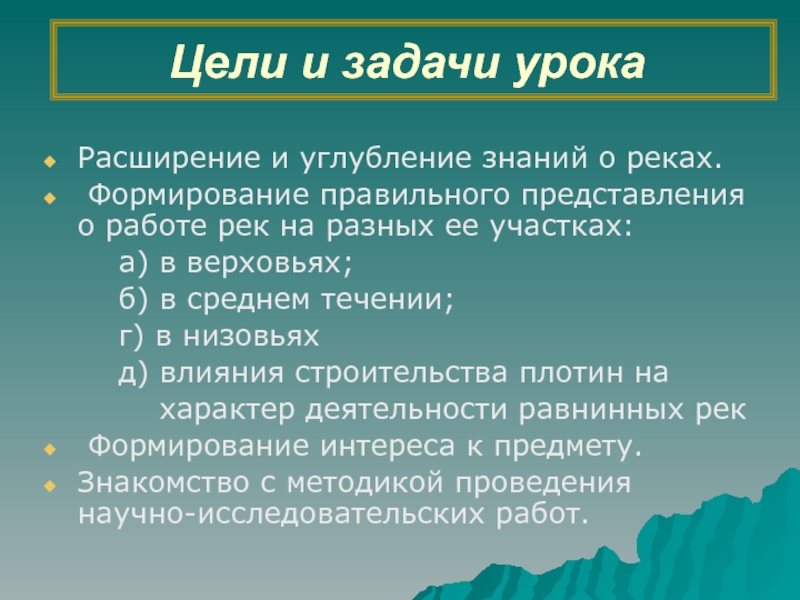

Слайд 4Цели и задачи урока
Расширение и углубление знаний о реках.
Формирование
правильного представления о работе рек на разных ее участках:
а) в верховьях;
б) в среднем течении;
г) в низовьях
д) влияния строительства плотин на
характер деятельности равнинных рек
Формирование интереса к предмету.
Знакомство с методикой проведения научно-исследовательских работ.

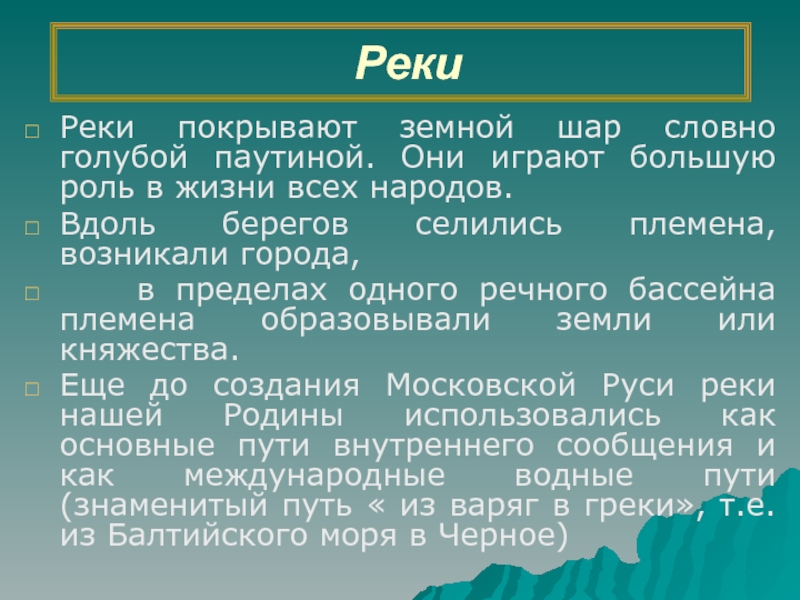

Слайд 5Реки покрывают земной шар словно голубой паутиной. Они играют большую роль
в жизни всех народов.
Вдоль берегов селились племена, возникали города,
в пределах одного речного бассейна племена образовывали земли или княжества.
Еще до создания Московской Руси реки нашей Родины использовались как основные пути внутреннего сообщения и как международные водные пути (знаменитый путь « из варяг в греки», т.е. из Балтийского моря в Черное)
Реки

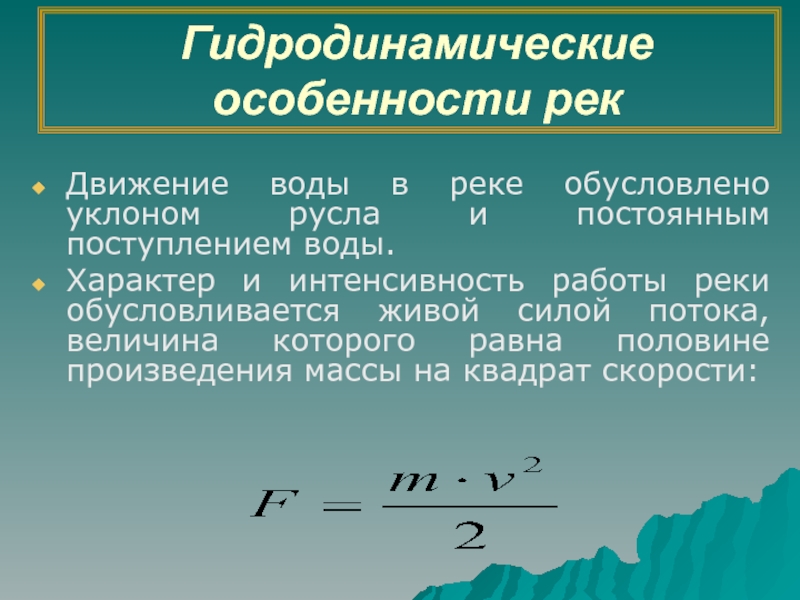

Слайд 6Движение воды в реке обусловлено уклоном русла и постоянным поступлением воды.
Характер и интенсивность работы реки обусловливается живой силой потока, величина которого равна половине произведения массы на квадрат скорости:
Гидродинамические особенности рек

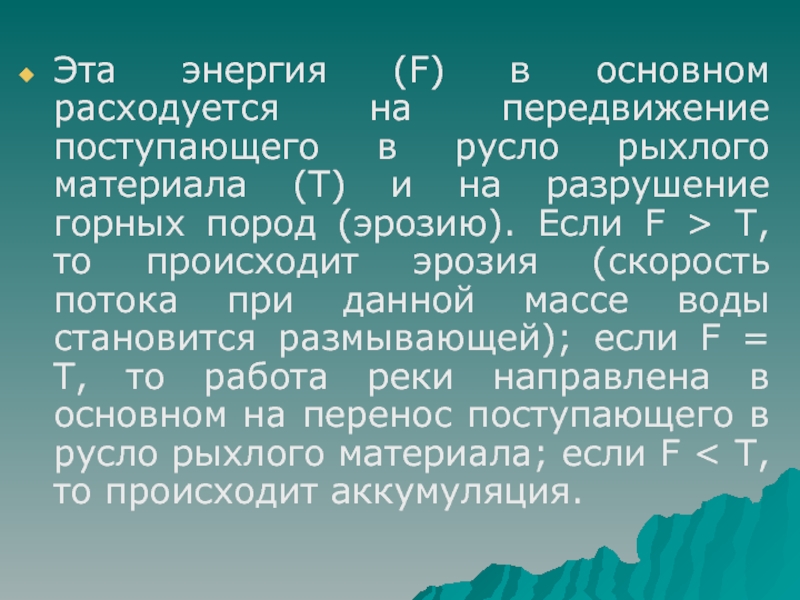

Слайд 7Эта энергия (F) в основном расходуется на передвижение поступающего в русло
рыхлого материала (Т) и на разрушение горных пород (эрозию). Если F > Т, то происходит эрозия (скорость потока при данной массе воды становится размывающей); если F = Т, то работа реки направлена в основном на перенос поступающего в русло рыхлого материала; если F < Т, то происходит аккумуляция.
Слайд 8Рекам свойственно турбулентное (беспорядочное, вихревое) течение.
Ламинарное (струйчатое) движение воды не
характерно и встречается только на участках с очень медленным течением.
Турбулентность движения речных вод имеет важные гидрологические и геоморфологические следствия.

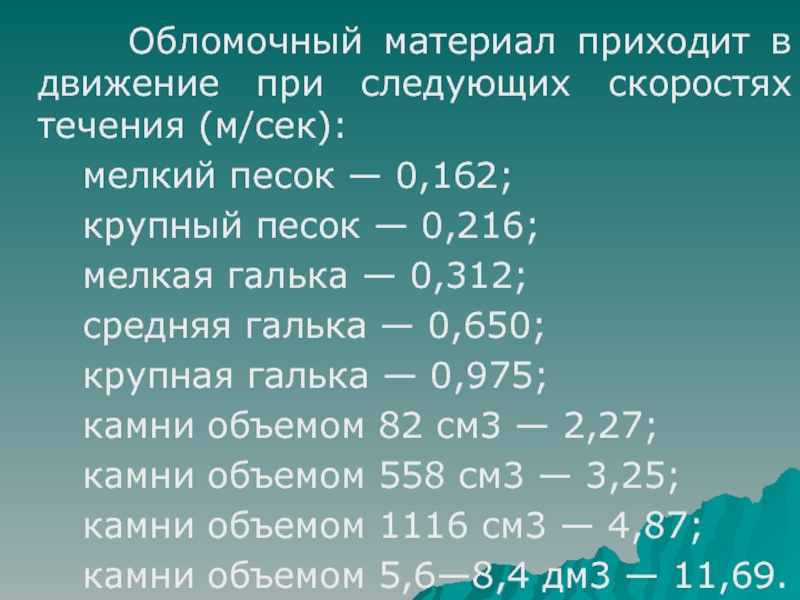

Слайд 9 Обломочный материал приходит в движение при следующих скоростях
течения (м/сек):
мелкий песок — 0,162;
крупный песок — 0,216;
мелкая галька — 0,312;
средняя галька — 0,650;
крупная галька — 0,975;
камни объемом 82 см3 — 2,27;
камни объемом 558 см3 — 3,25;
камни объемом 1116 см3 — 4,87;
камни объемом 5,6—8,4 дм3 — 11,69.

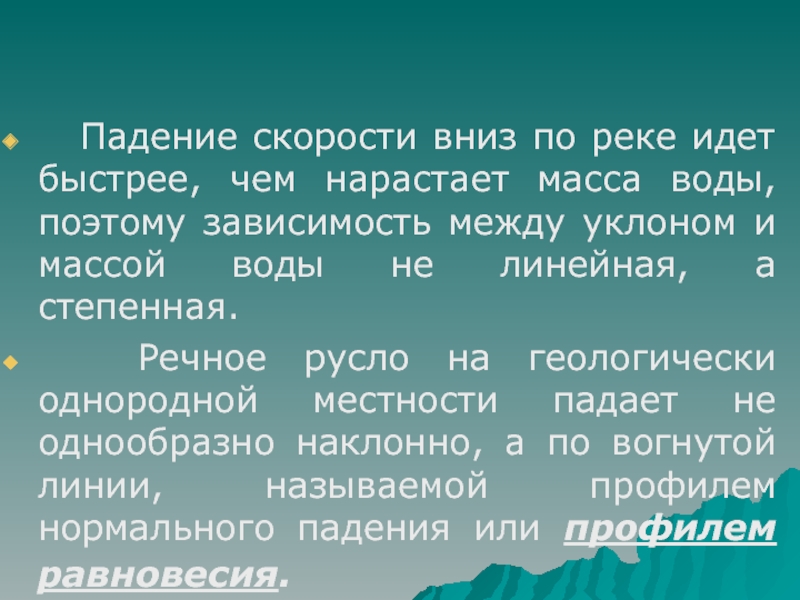

Слайд 10 Падение скорости вниз по реке идет быстрее, чем нарастает
масса воды, поэтому зависимость между уклоном и массой воды не линейная, а степенная.
Речное русло на геологически однородной местности падает не однообразно наклонно, а по вогнутой линии, называемой профилем нормального падения или профилем равновесия.

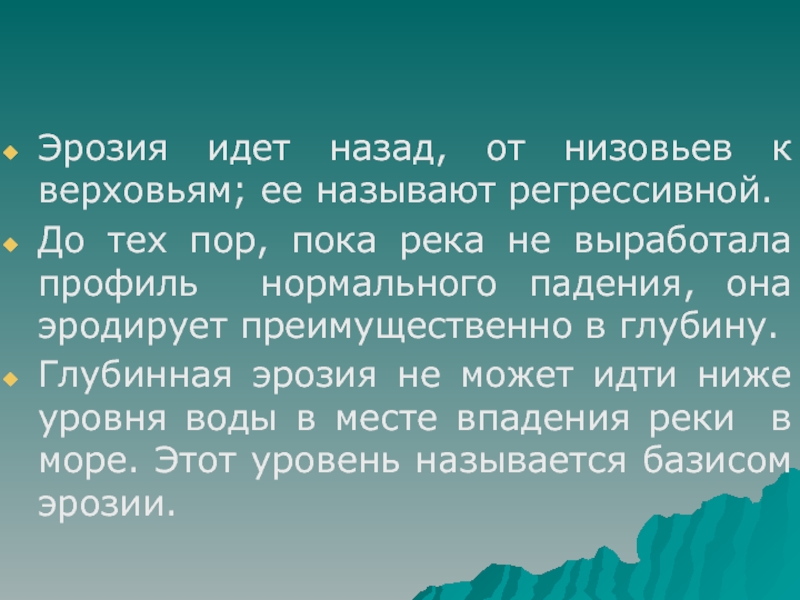

Слайд 11Эрозия идет назад, от низовьев к верховьям; ее называют регрессивной.
До
тех пор, пока река не выработала профиль нормального падения, она эродирует преимущественно в глубину.
Глубинная эрозия не может идти ниже уровня воды в месте впадения реки в море. Этот уровень называется базисом эрозии.
Слайд 12По мере приближения продольного профиля реки к нормальному в ней усиливается
боковая эрозия.
С образованием излучин длина русла увеличивается, а его уклон и скорость течения уменьшаются.
Аллювиальные наносы аккумулируются как в долинах рек, так и особенно в их устьях - при впадении рек.
Слайд 13В жизни каждой реки выделяют три стадии:
юность, зрелость, старость.
В стадию юности реки еще не выработали профиля нормального падения.
Показателем невыработанного продольного профиля являются водопады, каскады, пороги и быстрины.
Взаимодействие текучих вод
с геолого-геоморфологическими
структурами земной коры

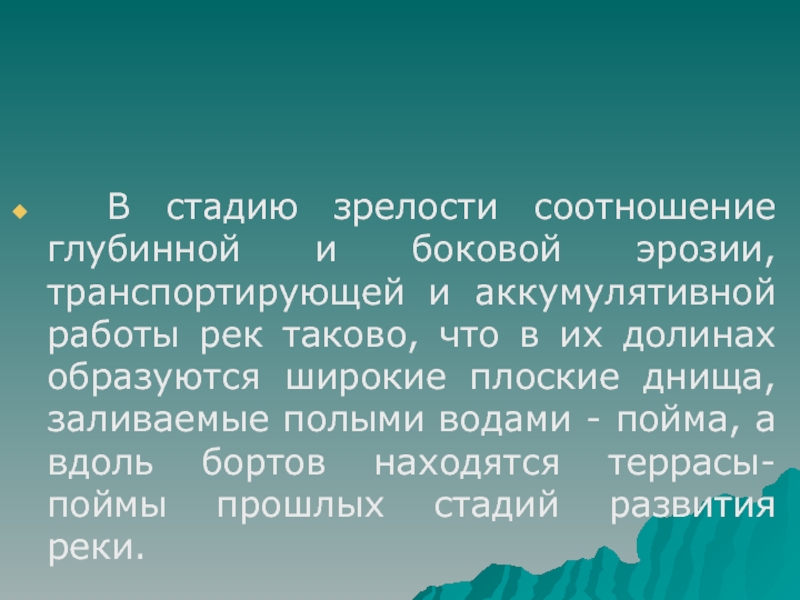

Слайд 14 В стадию зрелости соотношение глубинной и боковой эрозии, транспортирующей и
аккумулятивной работы рек таково, что в их долинах образуются широкие плоские днища, заливаемые полыми водами - пойма, а вдоль бортов находятся террасы-поймы прошлых стадий развития реки.
Слайд 15Падение реки на всем протяжении соответствует нормальному профилю.
Течение воды очень
медленное.
Эрозионная и транспортирующая деятельность воды ничтожна. Ее превосходят другие процессы - заполнение долины наносами с берегов и особенно зарастание.
Стадия старости

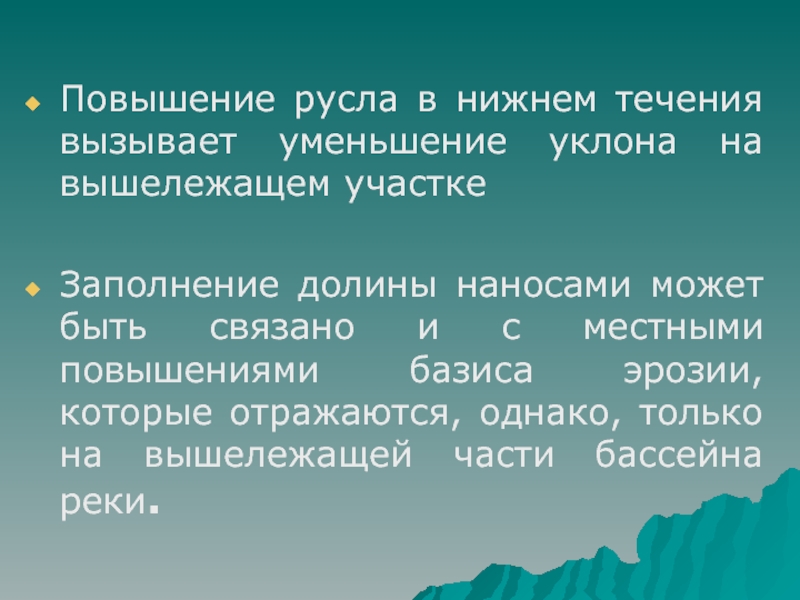

Слайд 16Повышение русла в нижнем течения вызывает уменьшение уклона на вышележащем участке
Заполнение
долины наносами может быть связано и с местными повышениями базиса эрозии, которые отражаются, однако, только на вышележащей части бассейна реки.

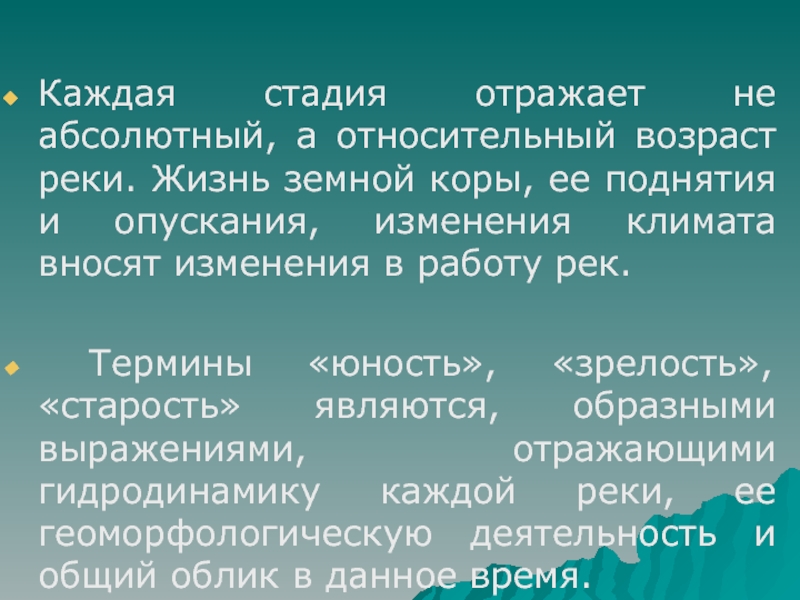

Слайд 17Каждая стадия отражает не абсолютный, а относительный возраст реки. Жизнь земной
коры, ее поднятия и опускания, изменения климата вносят изменения в работу рек.
Термины «юность», «зрелость», «старость» являются, образными выражениями, отражающими гидродинамику каждой реки, ее геоморфологическую деятельность и общий облик в данное время.

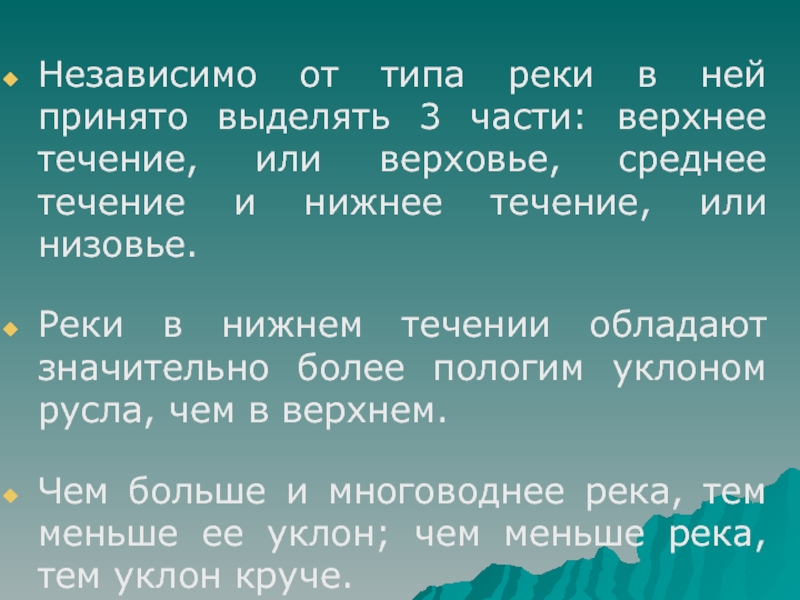

Слайд 18Независимо от типа реки в ней принято выделять 3 части: верхнее
течение, или верховье, среднее течение и нижнее течение, или низовье.
Реки в нижнем течении обладают значительно более пологим уклоном русла, чем в верхнем.
Чем больше и многоводнее река, тем меньше ее уклон; чем меньше река, тем уклон круче.
Слайд 19По характеру продольного профиля различают реки:
1) с
невыработанным профилем равновесия (горные реки);
2) с профилем равновесия, выработанным на значительном протяжении (большинство рек);
3) с выработанным профилем равновесия от истоков до устья.
К какому типу рек относится р.Волга?

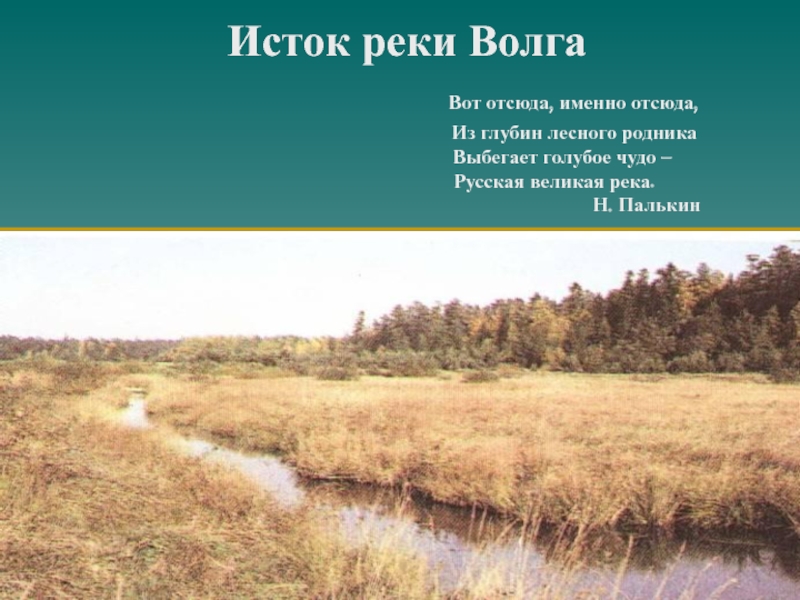

Вот отсюда, именно отсюда,
Из глубин лесного родника
Выбегает голубое чудо –
Русская великая река.
Н. Палькин

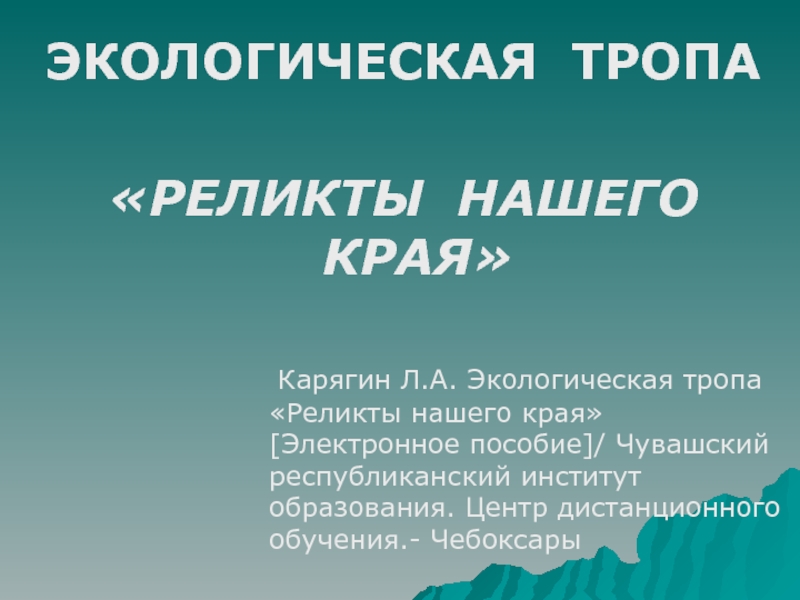

Слайд 21ЭКОЛОГИЧЕСКАЯ ТРОПА
«РЕЛИКТЫ НАШЕГО КРАЯ»
Карягин Л.А. Экологическая тропа «Реликты нашего края»
[Электронное пособие]/ Чувашский республиканский институт образования. Центр дистанционного обучения.- Чебоксары
Слайд 22 Фундамент водоподпорного сооружения
на
границе села Тойси и деревни
Старые Тойси Август 2005 г.
Слайд 24Весеннее половодье в районе моста
через реку Була
Слайд 25Весеннее половодье в районе мост
через реку
Слайд 26Весеннее половодье в районе моста через реку Була
Слайд 27Река Була в районе водоподпорного
сооружения
выше моста по течению
Март 1998г.
Слайд 28 Река Була в районе водоподпорного
сооружения выше моста по течению
Июнь 1998 г.
Слайд 29Река Була в районе водоподпорного сооружения выше моста по течению
Слайд 30водоподпорное сооружение со следами разрушения
Слайд 31Пороги, свидетельствующие развитие донной
эрозии, как результат
разрушения
водоподпорного сооружения
Август 2005 г.
Слайд 32 Пороги, свидетельствующие развитие
донной эрозии, как результат
разрушения
водоподпорного сооружения
Август 2005 г.
Слайд 33 Спрямленный участок реки Була. Пороги на новом русле. Учащиеся 10кл.
Слайд 34Спрямленный участок реки Була.
Пороги на новом русле
Слайд 35
Идет работа по спрямлению русла реки Була
Август 2005 г.

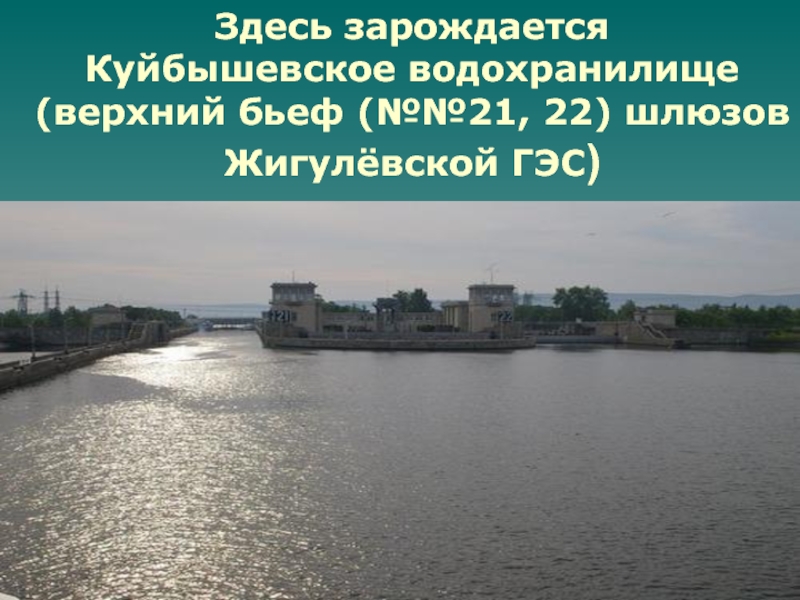

Слайд 39Здесь зарождается
Куйбышевское водохранилище
(верхний бьеф (№№21, 22) шлюзов Жигулёвской ГЭС)
