Презентация, доклад на тему Ускорители заряженных частиц

атомных ядер, ионов) больших энергий. Ускорение производится с помощью электрического поля, способного изменять энергию частиц, обладающих электрическим зарядом.

В 1932 англ. физики Дж. Кокрофт и Э. Уолтон из лаборатории Резерфорда разработали каскадный генератор.
В 1940 амер. физик Д. У. Керст реализовал циклический индукционный ускоритель электронов (бетатрон), идея которого ранее уже выдвигалась амер. физиком Дж. Слепян, 1922; швейц. физиком Р. Видероэ, 1928.

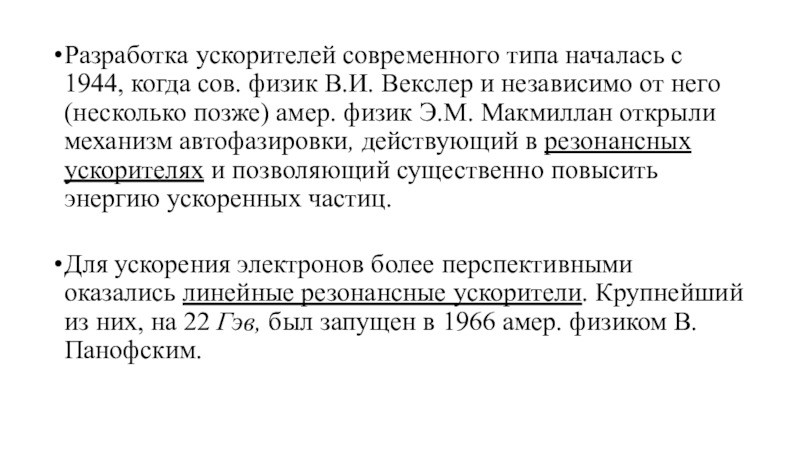

Векслер и независимо от него (несколько позже) амер. физик Э.М. Макмиллан открыли механизм автофазировки, действующий в резонансных ускорителях и позволяющий существенно повысить энергию ускоренных частиц.
Для ускорения электронов более перспективными оказались линейные резонансные ускорители. Крупнейший из них, на 22 Гэв, был запущен в 1966 амер. физиком В. Панофским.

времени синхрофазотрон — на энергию 10 Гэв.
Через несколько лет в Швейцарии и США вступили в строй синхрофазотроны с сильной фокусировкой на 25—30 Гэв.
Следующим этапом стало создание коллайдеров. Изначально эту идею высказал и даже запатентовал в 1943 году норвежский физик Рольф Видероэ, однако реализована она была лишь в начале 1960-х годов тремя независимыми командами исследователей: итальянской группой под руководством австрийца Бруно Тушека, американцами под руководством Джерарда О’Нейлла и Вольфганга Пановски ,и новосибирской группой, возглавляемой Г. И. Будкером.
в 1967 в СССР под Серпуховом — синхрофазотрон на 76 Гэв.
В 2008 году в строй вступает самый мощный ускоритель, когда-либо построенный человеком, — Большой адронный коллайдер

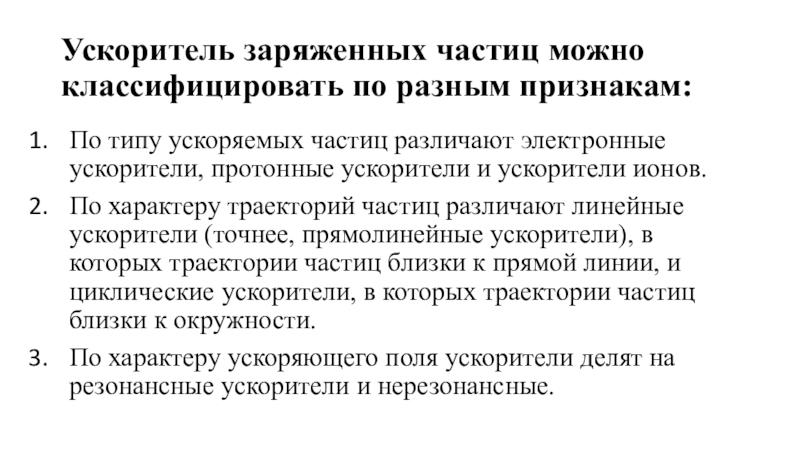

различают электронные ускорители, протонные ускорители и ускорители ионов.
По характеру траекторий частиц различают линейные ускорители (точнее, прямолинейные ускорители), в которых траектории частиц близки к прямой линии, и циклические ускорители, в которых траектории частиц близки к окружности.
По характеру ускоряющего поля ускорители делят на резонансные ускорители и нерезонансные.

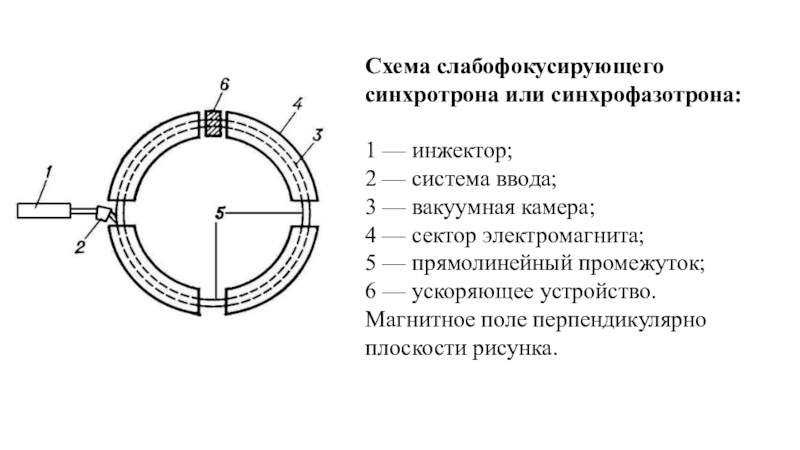

ввода;
3 — вакуумная камера;
4 — сектор электромагнита;
5 — прямолинейный промежуток;
6 — ускоряющее устройство.
Магнитное поле перпендикулярно плоскости рисунка.

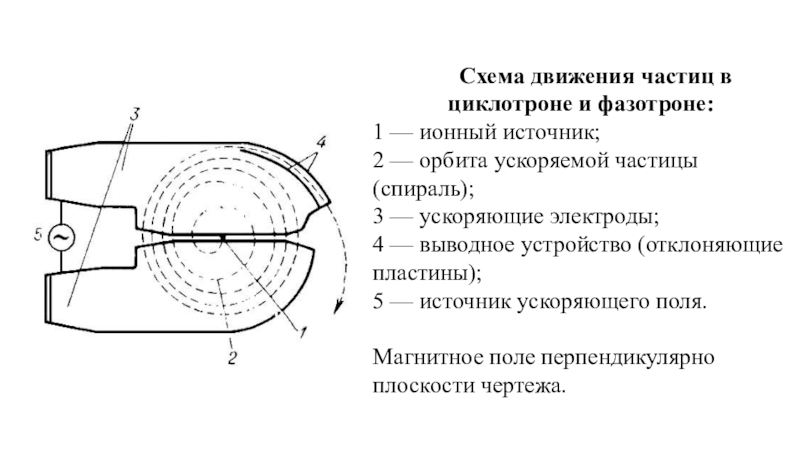

— орбита ускоряемой частицы (спираль);
3 — ускоряющие электроды;
4 — выводное устройство (отклоняющие пластины);
5 — источник ускоряющего поля.

Магнитное поле перпендикулярно плоскости чертежа.

вакуумной камеры;
3 — центральный сердечник;
4 — обмотки электромагнита;
5 — ярмо магнита.

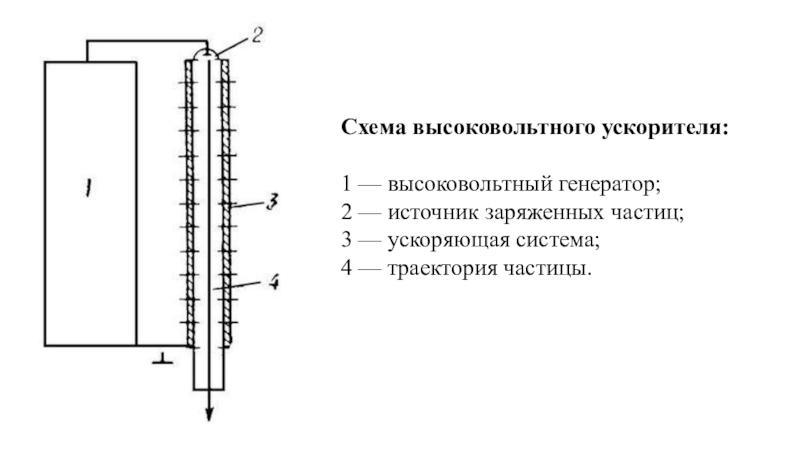

частиц;
3 — ускоряющая система;
4 — траектория частицы.
