Презентация, доклад для уроков физики в 7 классе Собирающая линза
Содержание
- 1. Презентация для уроков физики в 7 классе Собирающая линза
- 2. Построение изображения точки, лежащей на главной оптической оси собирающей линзыss1FFOСобирающая линзаФокальная плоскостьПобочная оптическая осьГлавная оптическая ось1122

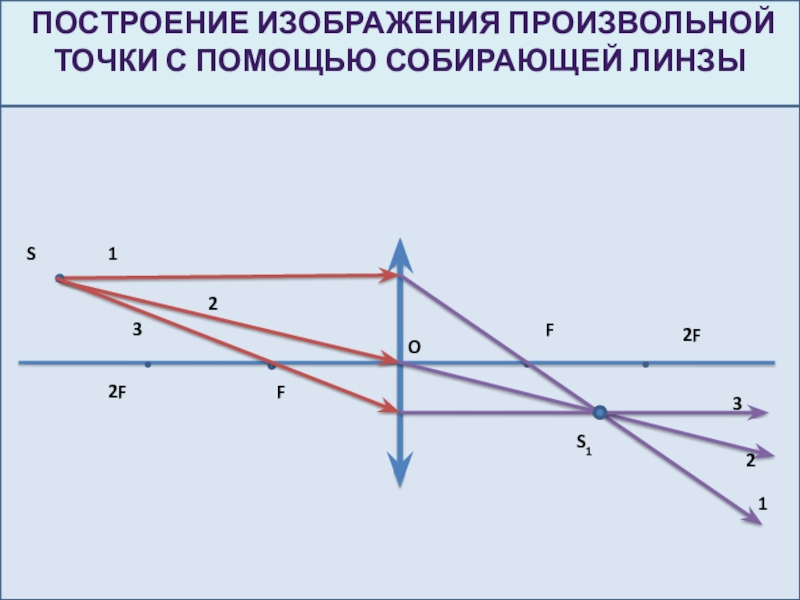

- 3. Построение изображения произвольной точки с помощью собирающей линзыFFO2F2F112233SS1
- 4. Построение изображения предмета с помощью собирающей линзыfFF2F2FOABdOFA1B1fF
- 5. Построение изображения предмета с помощью собирающей линзыFF2F2FOd
- 6. Построение изображения предмета с помощью собирающей линзыfFF2F2FOABA1B1d
- 7. Построение изображения предмета с помощью собирающей линзыfFF2F2FOABA1B1d
- 8. Построение изображения предмета с помощью собирающей линзыfFF2F2FOABA1B12F›
- 9. Построение изображения предмета с помощью собирающей линзыfFF2F2FOABD
- 10. Построение изображения предмета с помощью собирающей линзыfFF2F2FOABA1B1d
- 11. Построение изображения предмета с помощью рассеивающей линзыfFF2F2FOABA1B1Где
Построение изображения точки, лежащей на главной оптической оси собирающей линзыss1FFOСобирающая линзаФокальная плоскостьПобочная оптическая осьГлавная оптическая ось1122
Слайд 1УЧЕБНО-СПРАВОЧНЫЙ МАТЕРИАЛ
ПО ФИЗИКЕ
для 7 класса
МОУ Дивненская СОШ
Учитель физики
Давыдов С.Е.
2009 год
2009 год

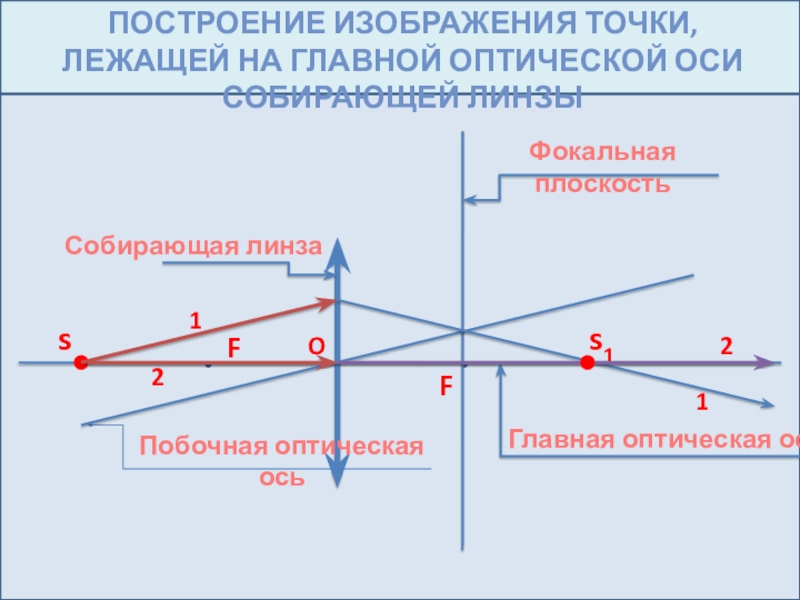

Слайд 2Построение изображения точки, лежащей на главной оптической оси собирающей линзы
s
s1
F
F
O
Собирающая линза
Фокальная
плоскость
Побочная оптическая ось
Главная оптическая ось
1
1
2
2

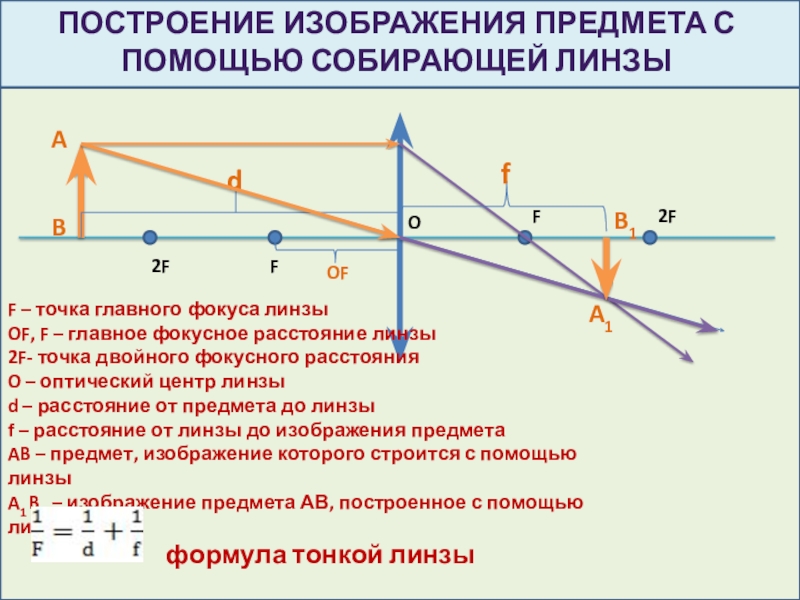

Слайд 4Построение изображения предмета с помощью собирающей линзы
f
F
F
2F
2F
O
A
B
d
OF
A1
B1
f
F – точка главного фокуса
линзы
OF, F – главное фокусное расстояние линзы
2F- точка двойного фокусного расстояния
O – оптический центр линзы
d – расстояние от предмета до линзы
f – расстояние от линзы до изображения предмета
AB – предмет, изображение которого строится с помощью линзы
A1 B1 – изображение предмета АВ, построенное с помощью линзы
формула тонкой линзы
OF, F – главное фокусное расстояние линзы
2F- точка двойного фокусного расстояния
O – оптический центр линзы
d – расстояние от предмета до линзы
f – расстояние от линзы до изображения предмета
AB – предмет, изображение которого строится с помощью линзы
A1 B1 – изображение предмета АВ, построенное с помощью линзы
формула тонкой линзы

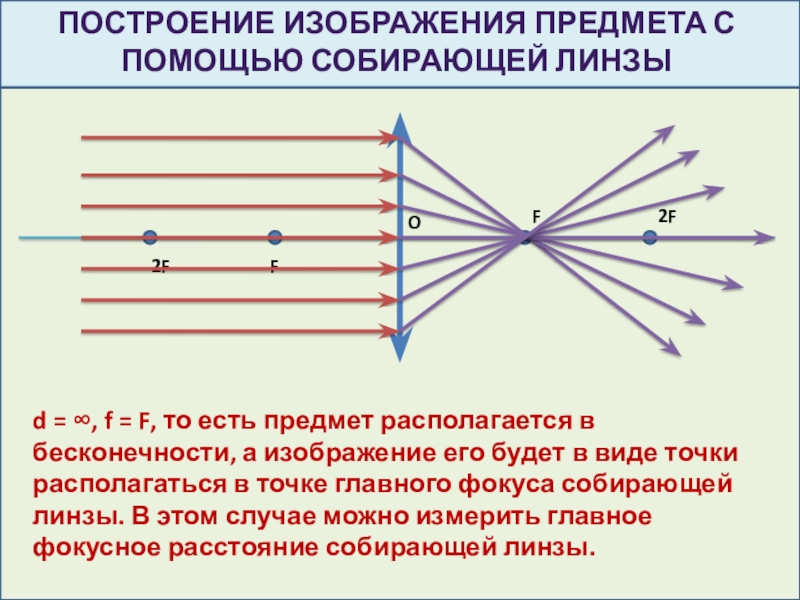

Слайд 5Построение изображения предмета с помощью собирающей линзы
F
F
2F
2F
O
d = ∞, f =
F, то есть предмет располагается в бесконечности, а изображение его будет в виде точки располагаться в точке главного фокуса собирающей линзы. В этом случае можно измерить главное фокусное расстояние собирающей линзы.

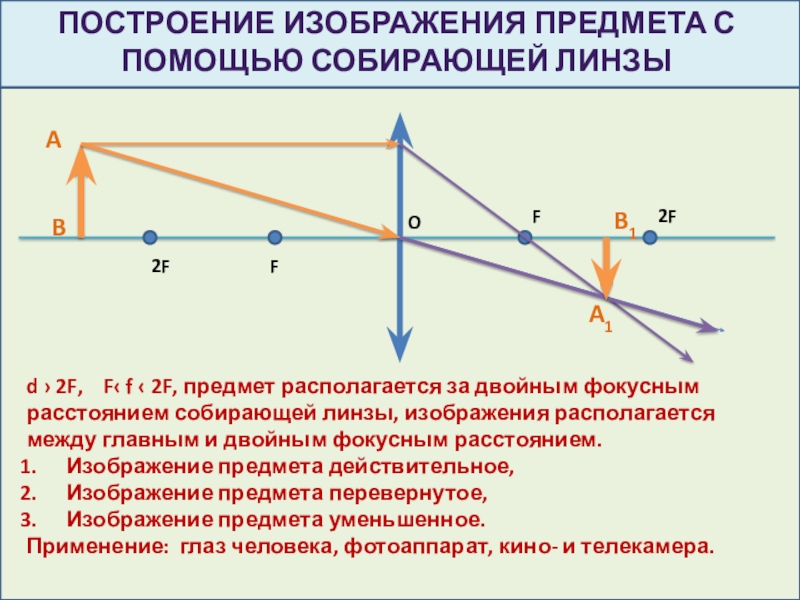

Слайд 6Построение изображения предмета с помощью собирающей линзы
f
F
F
2F
2F
O
A
B
A1
B1
d › 2F, F‹
f ‹ 2F, предмет располагается за двойным фокусным расстоянием собирающей линзы, изображения располагается между главным и двойным фокусным расстоянием.
Изображение предмета действительное,
Изображение предмета перевернутое,
Изображение предмета уменьшенное.
Применение: глаз человека, фотоаппарат, кино- и телекамера.
Изображение предмета действительное,
Изображение предмета перевернутое,
Изображение предмета уменьшенное.
Применение: глаз человека, фотоаппарат, кино- и телекамера.
Слайд 7Построение изображения предмета с помощью собирающей линзы
f
F
F
2F
2F
O
A
B
A1
B1
d = 2F, f =
2F, предмет располагается на двойном фокусном расстоянии от оптического центра собирающей линзы, изображения располагается в точке двойного фокусного расстояния собирающей линзы.
Изображение предмета действительное,
Изображение предмета перевернутое,
Изображение предмета равной величины с предметом.
Применение: светокопировальная техника, ксерокопирование.
Изображение предмета действительное,
Изображение предмета перевернутое,
Изображение предмета равной величины с предметом.
Применение: светокопировальная техника, ксерокопирование.

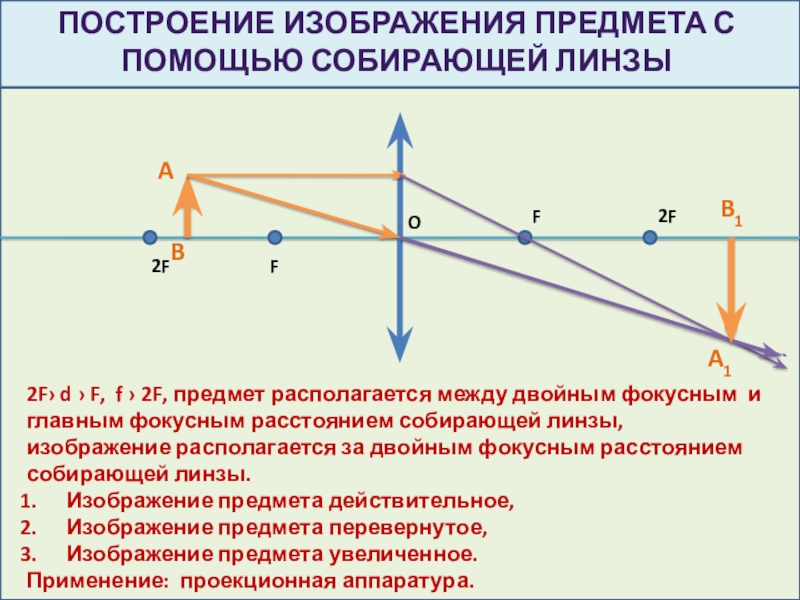

Слайд 8Построение изображения предмета с помощью собирающей линзы
f
F
F
2F
2F
O
A
B
A1
B1
2F› d › F, f
› 2F, предмет располагается между двойным фокусным и главным фокусным расстоянием собирающей линзы, изображение располагается за двойным фокусным расстоянием собирающей линзы.
Изображение предмета действительное,
Изображение предмета перевернутое,
Изображение предмета увеличенное.
Применение: проекционная аппаратура.
Изображение предмета действительное,
Изображение предмета перевернутое,
Изображение предмета увеличенное.
Применение: проекционная аппаратура.
Слайд 9Построение изображения предмета с помощью собирающей линзы
f
F
F
2F
2F
O
A
B
D = F, f =
∞, предмет располагается в точке главного фокусного расстояния собирающей линзы, лучи преломленные линзой получаются параллельными после прохождения линзы, и изображение располагается в бесконечности, то есть его нет .

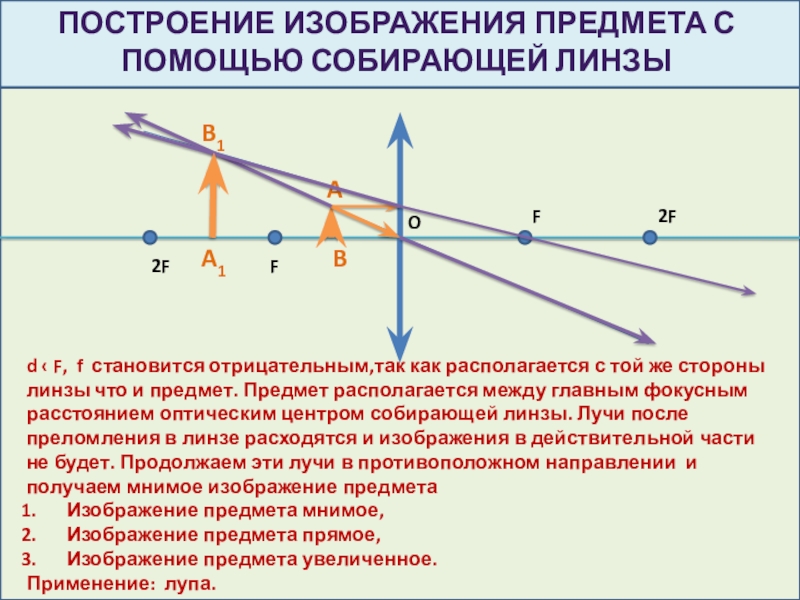

Слайд 10Построение изображения предмета с помощью собирающей линзы
f
F
F
2F
2F
O
A
B
A1
B1
d ‹ F, f становится
отрицательным,так как располагается с той же стороны линзы что и предмет. Предмет располагается между главным фокусным расстоянием оптическим центром собирающей линзы. Лучи после преломления в линзе расходятся и изображения в действительной части не будет. Продолжаем эти лучи в противоположном направлении и получаем мнимое изображение предмета
Изображение предмета мнимое,
Изображение предмета прямое,
Изображение предмета увеличенное.
Применение: лупа.
Изображение предмета мнимое,
Изображение предмета прямое,
Изображение предмета увеличенное.
Применение: лупа.

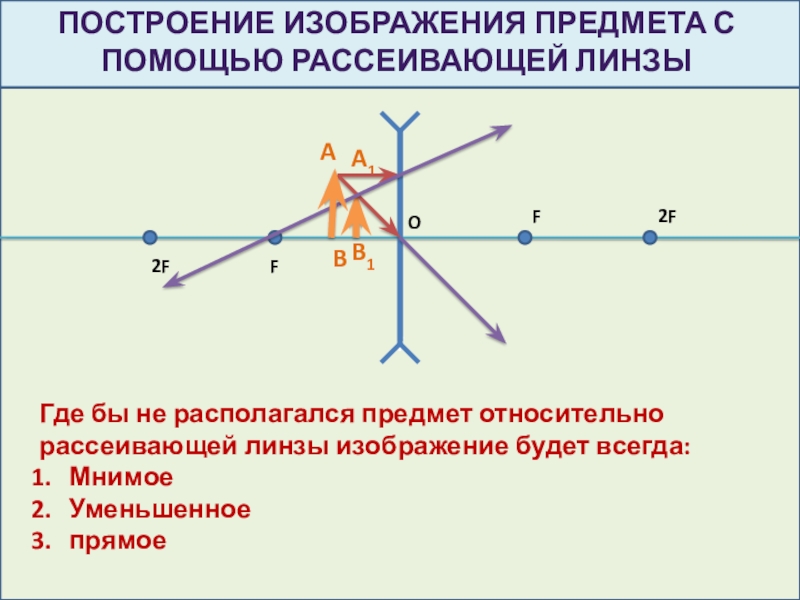

Слайд 11Построение изображения предмета с помощью рассеивающей линзы
f
F
F
2F
2F
O
A
B
A1
B1
Где бы не располагался предмет
относительно рассеивающей линзы изображение будет всегда:
Мнимое
Уменьшенное
прямое
Мнимое
Уменьшенное
прямое
