Презентация, доклад на тему Урок по Теме Электромагнитные колебания
Содержание
- 1. Урок по Теме Электромагнитные колебания
- 2. Слайд 2
- 3. Кроме свободных механических колебаний существуютСВОБОДНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ
- 4. Периодические или почти периодические изменения заряда, силы

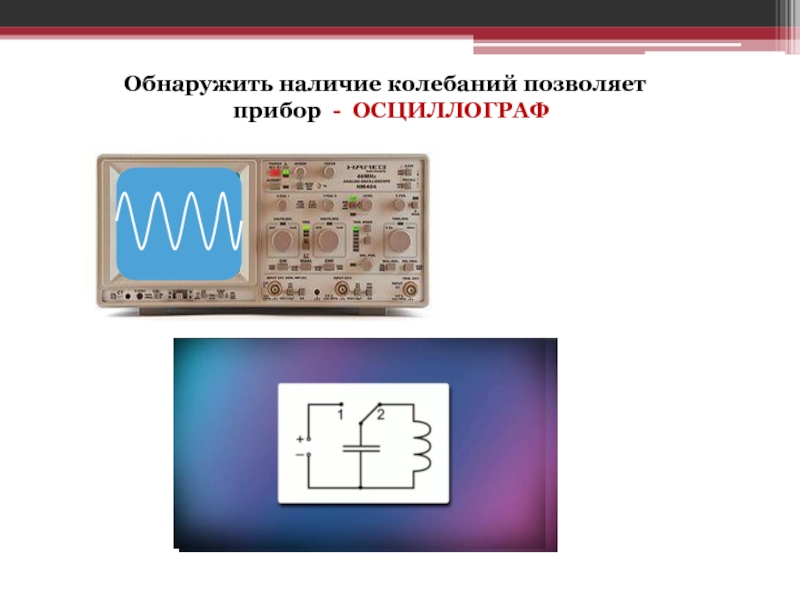

- 5. Обнаружить наличие колебаний позволяет прибор - ОСЦИЛЛОГРАФ

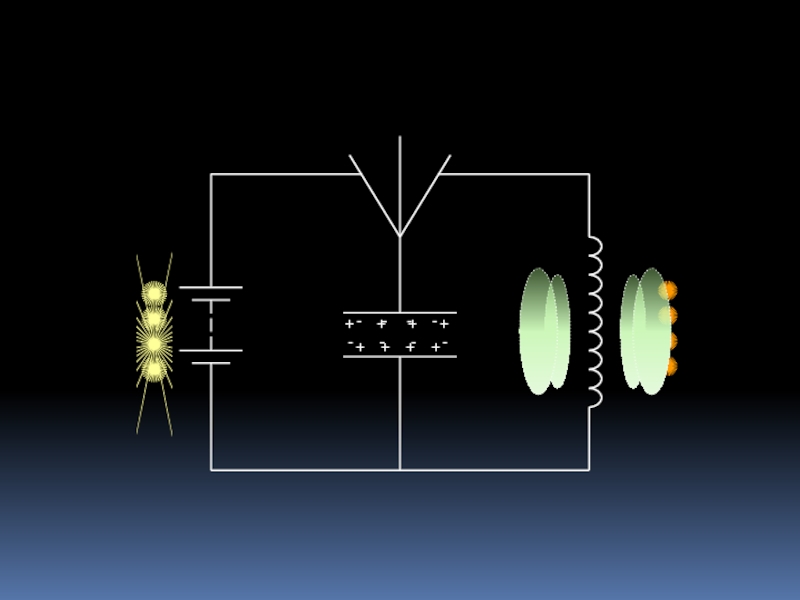

- 6. ++++----++++----
- 7. Слайд 7
- 8. энергия электрического поля конденсатора энергия магнитного поля катушки по закону сохранения энергии

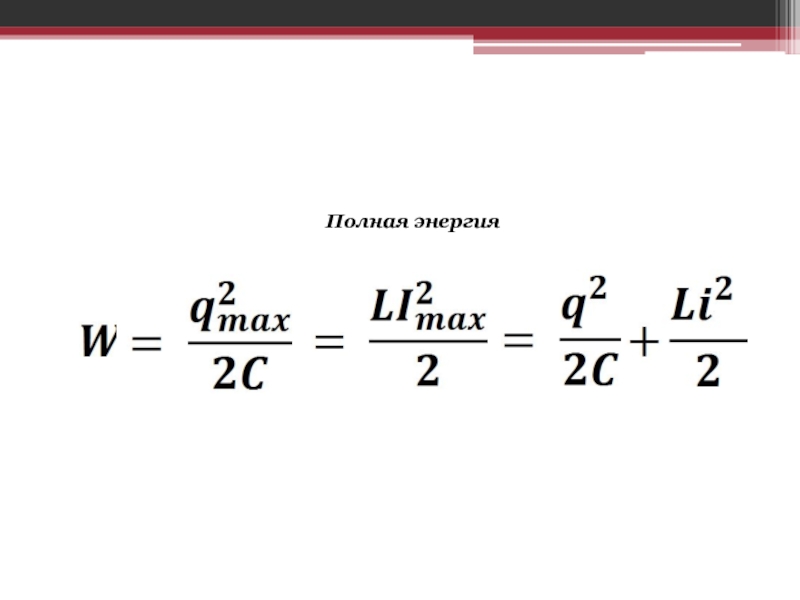

- 9. Полная энергия
- 10. Условия возникновения электромагнитных колебаний 1. Наличие
- 11. Решение задачНа рисунке приведён график зависимости силы
- 12. Решение задачКолебательный контур содержит конденсатор электроемкостью С=8 пФ
- 13. Решение задачКолебательный контур имеет индуктивность L=1,6 мГн и
- 14. Решение задачВ идеальном колебательном контуре амплитуда колебаний
- 15. Уравнение, описывающее процессы в колебательном контуре.Домашнее задание §
- 16. Полная электромагнитная энергия W контура в любой
- 17. Вычислив производные в уравнении получим:Производная заряда по
- 18. формула Томсона
- 19. Уравнение гармонических колебанийq-электрический заряд в произвольный момент
- 20. Уравнение гармонических колебанийI-сила тока в произвольный момент времени [А]Im-максимальное значение времени [А]
- 21. Слайд 21
- 22. Как и во сколько
- 23. В наборе радиодеталей для изготовления
- 24. В колебательном контуре зависимость заряда q на
- 25. Заполнить таблицу для электромагнитных колебаний в контуре и построить график зависимости q(t) и i(t) (схематично).
Кроме свободных механических колебаний существуютСВОБОДНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ
Слайд 4Периодические или почти периодические изменения
заряда, силы тока и напряжения называются
ЭЛЕКТРОМАГНИТНЫМИ
КОЛЕБАНИЯМИ
Система, в которой могут осуществляться такие колебания,
называется
КОЛЕБАТЕЛЬНЫМ КОНТУРОМ

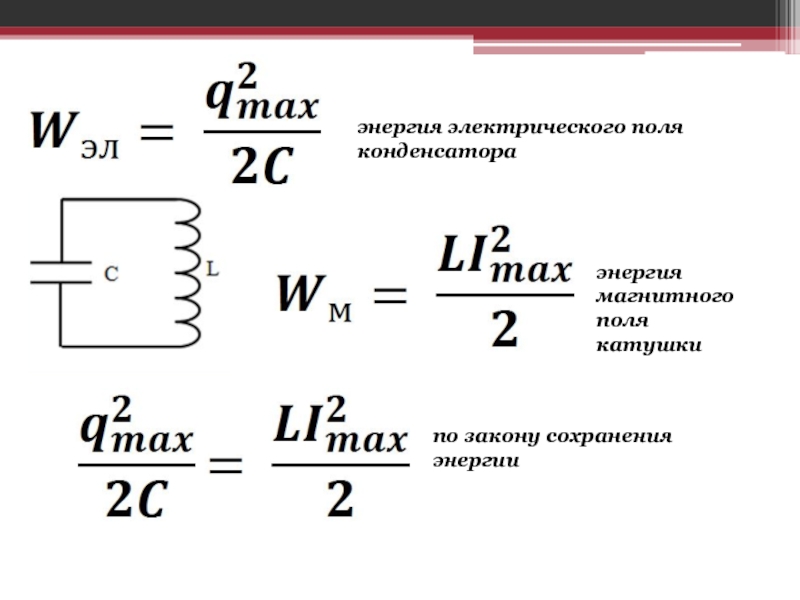

Слайд 8энергия электрического поля конденсатора
энергия магнитного поля катушки
по закону сохранения
энергии

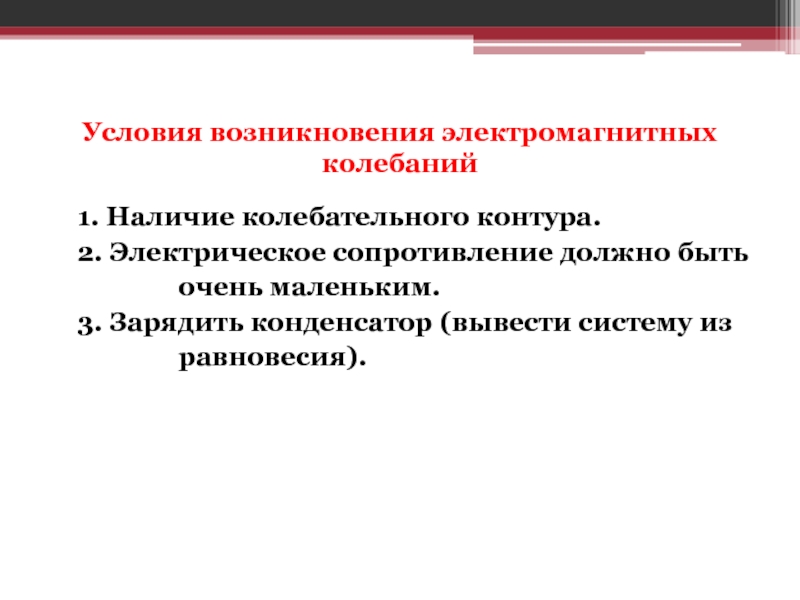

Слайд 10Условия возникновения электромагнитных колебаний
1. Наличие колебательного контура.
2.
Электрическое сопротивление должно быть
очень маленьким.
3. Зарядить конденсатор (вывести систему из
равновесия).
очень маленьким.
3. Зарядить конденсатор (вывести систему из
равновесия).

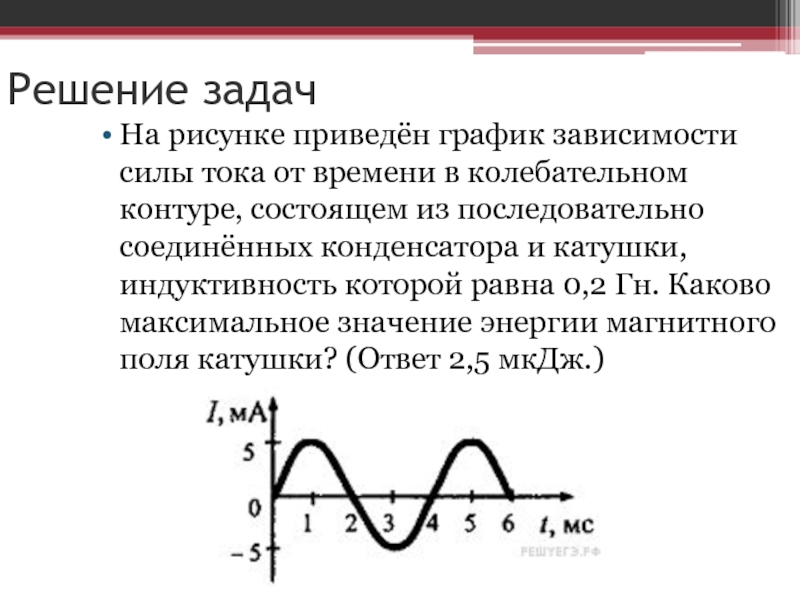

Слайд 11Решение задач
На рисунке приведён график зависимости силы тока от времени в
колебательном контуре, состоящем из последовательно соединённых конденсатора и катушки, индуктивность которой равна 0,2 Гн. Каково максимальное значение энергии магнитного поля катушки? (Ответ 2,5 мкДж.)

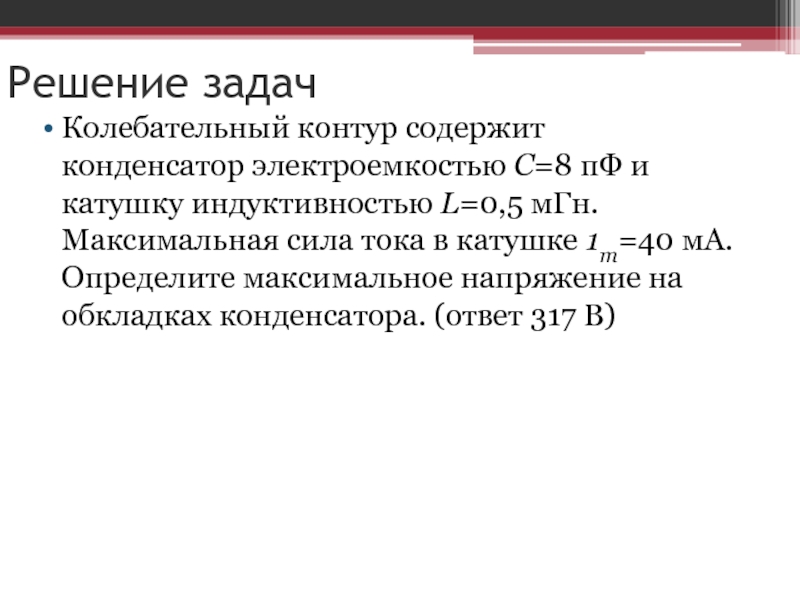

Слайд 12Решение задач
Колебательный контур содержит конденсатор электроемкостью С=8 пФ и катушку индуктивностью L=0,5 мГн.
Максимальная сила тока в катушке 1т=40 мА. Определите максимальное напряжение на обкладках конденсатора. (ответ 317 В)

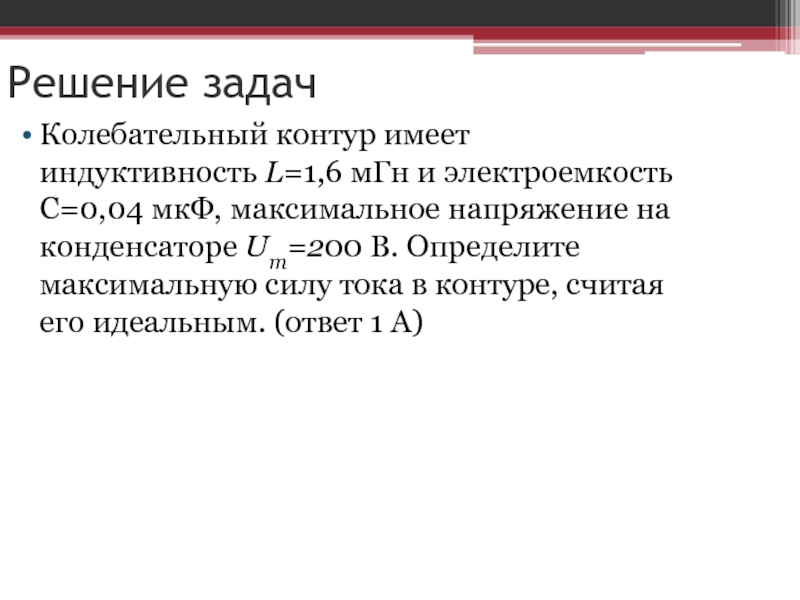

Слайд 13Решение задач
Колебательный контур имеет индуктивность L=1,6 мГн и электроемкость С=0,04 мкФ, максимальное
напряжение на конденсаторе Um=200 В. Определите максимальную силу тока в контуре, считая его идеальным. (ответ 1 А)

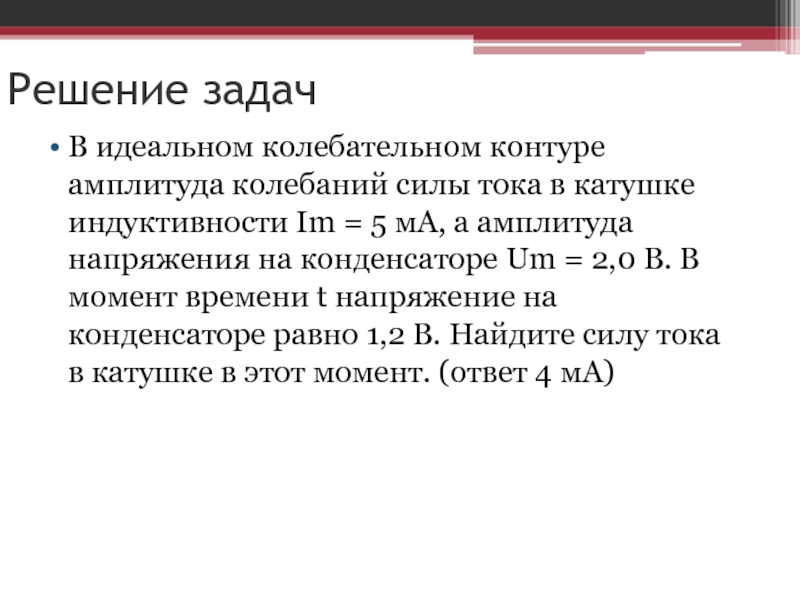

Слайд 14Решение задач
В идеальном колебательном контуре амплитуда колебаний силы тока в катушке
индуктивности Im = 5 мА, а амплитуда напряжения на конденсаторе Um = 2,0 В. В момент времени t напряжение на конденсаторе равно 1,2 В. Найдите силу тока в катушке в этот момент. (ответ 4 мА)

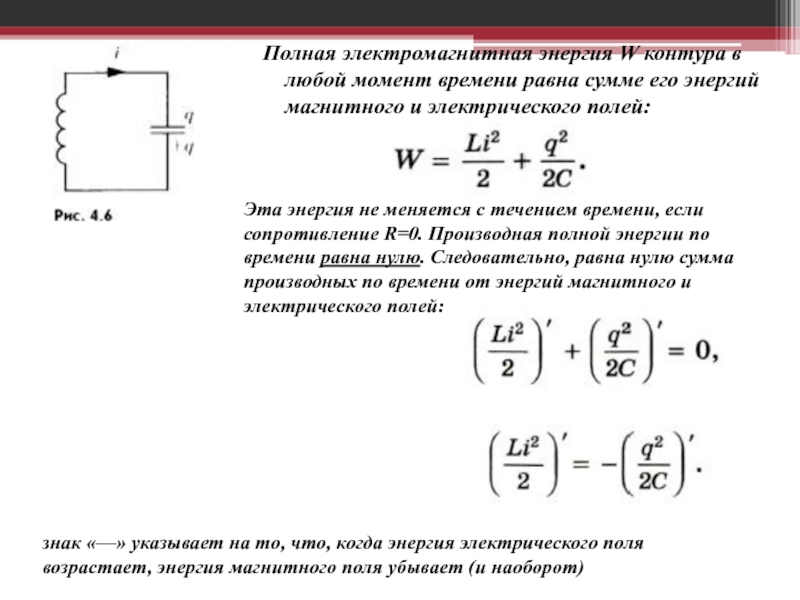

Слайд 16Полная электромагнитная энергия W контура в любой момент времени равна сумме
его энергий магнитного и электрического полей:
знак «—» указывает на то, что, когда энергия электрического поля возрастает, энергия магнитного поля убывает (и наоборот)
Эта энергия не меняется с течением времени, если сопротивление R=0. Производная полной энергии по времени равна нулю. Следовательно, равна нулю сумма производных по времени от энергий магнитного и электрического полей:

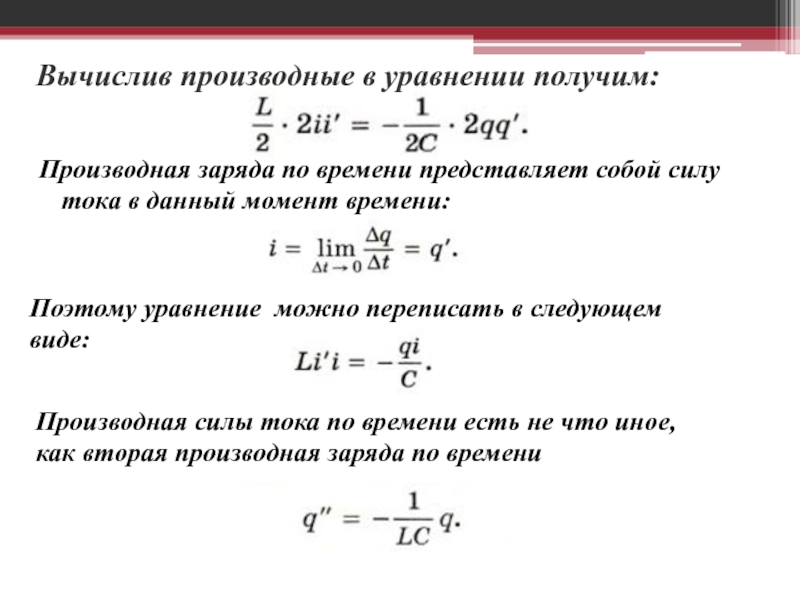

Слайд 17Вычислив производные в уравнении получим:
Производная заряда по времени представляет собой силу
тока в данный момент времени:
Поэтому уравнение можно переписать в следующем виде:
Производная силы тока по времени есть не что иное, как вторая производная заряда по времени

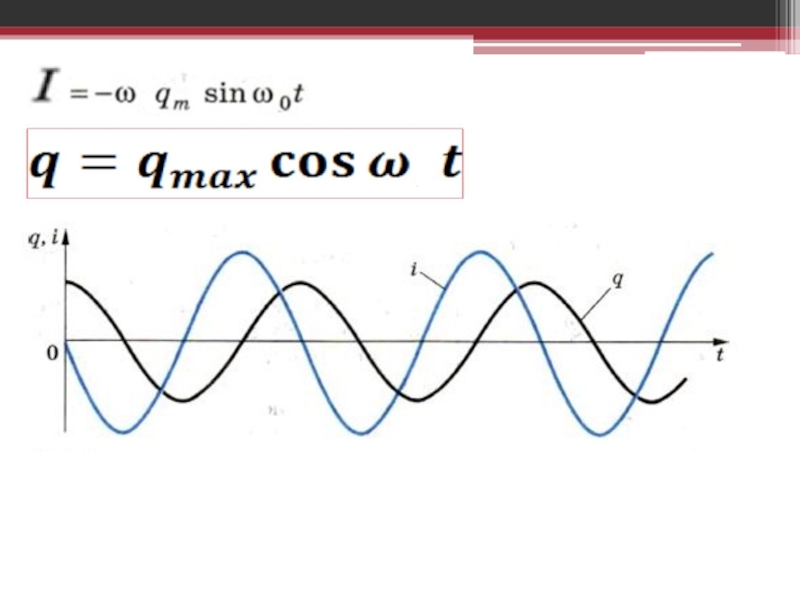

Слайд 19Уравнение гармонических колебаний
q-электрический заряд в произвольный момент времени [Кл]
qmax-максимальное значение электрического
заряда [Кл]
ω- циклическая частота [рад/с]
t- время [с]
ω- циклическая частота [рад/с]
t- время [с]
![Уравнение гармонических колебанийq-электрический заряд в произвольный момент времени [Кл]qmax-максимальное значение электрического заряда [Кл]ω- циклическая частота [рад/с]t- время](/img/thumbs/02ff1df680dbc73489f0dff7fdf1c9d3-800x.jpg "Урок по Теме Электромагнитные колебания Уравнение гармонических колебанийq-электрический заряд в произвольный момент времени [Кл]qmax-максимальное значение электрического")

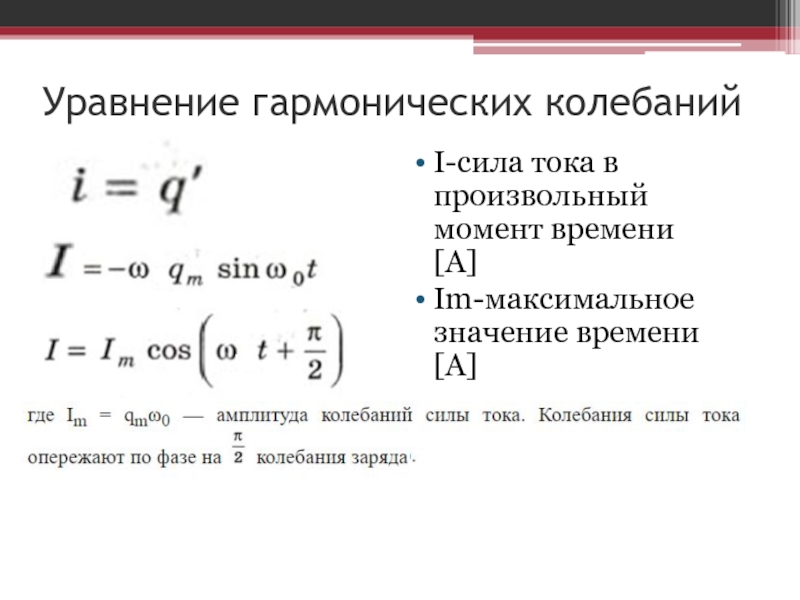

Слайд 20Уравнение гармонических колебаний
I-сила тока в произвольный момент времени [А]
Im-максимальное значение времени
[А]
![Уравнение гармонических колебанийI-сила тока в произвольный момент времени [А]Im-максимальное значение времени [А]](/img/thumbs/be763c180698a385ade0697a6542a31a-800x.jpg "Урок по Теме Электромагнитные колебания Уравнение гармонических колебанийI-сила тока в произвольный момент времени [А]Im-максимальное значение времени [А]")
Слайд 22 Как и во сколько раз измениться частота собственных
электромагнитных колебаний в контуре, если электроемкость конденсатора увеличит в 4 раза ?

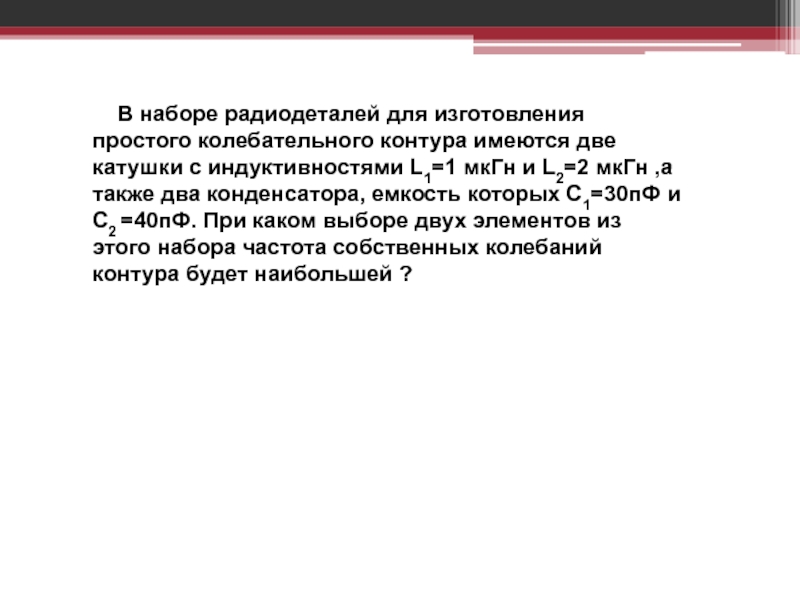

Слайд 23 В наборе радиодеталей для изготовления простого колебательного контура имеются
две катушки с индуктивностями L1=1 мкГн и L2=2 мкГн ,а также два конденсатора, емкость которых С1=30пФ и С2 =40пФ. При каком выборе двух элементов из этого набора частота собственных колебаний контура будет наибольшей ?
Слайд 24В колебательном контуре зависимость заряда q на конденсаторе от времени t
имеет вид
Какую информацию о колебаниях заряда в контуре можно получить из этого уравнения?
Слайд 25Заполнить таблицу для электромагнитных колебаний в контуре и построить график зависимости
q(t) и i(t) (схематично).
