Презентация, доклад на тему Урок физики ВЕКТОР МАГНИТНОЙ ИНДУКЦИИ

Бакчарского района Томской области

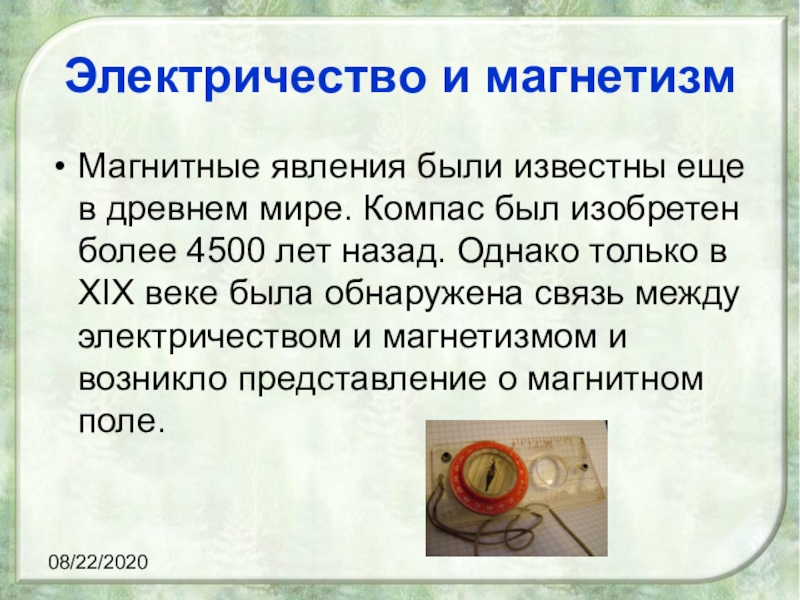

был изобретен более 4500 лет назад. Однако только в XIX веке была обнаружена связь между электричеством и магнетизмом и возникло представление о магнитном поле.

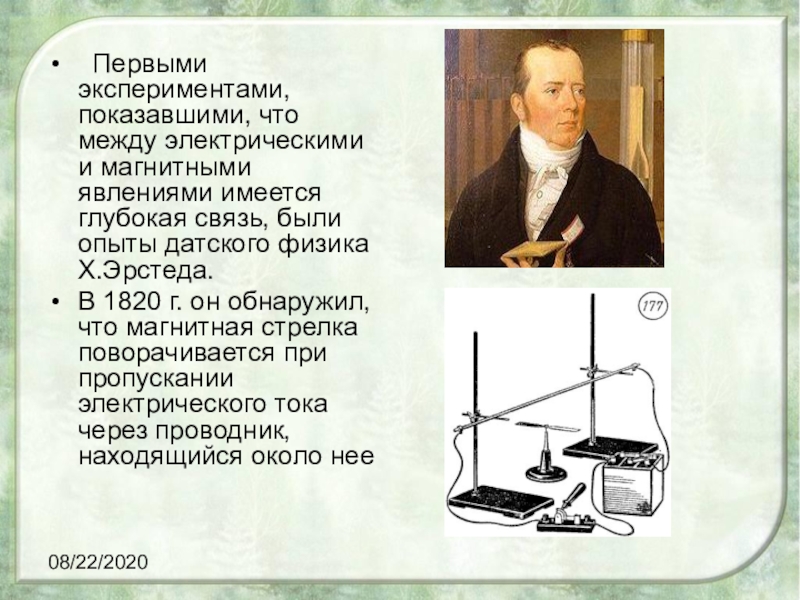

глубокая связь, были опыты датского физика Х.Эрстеда.
В 1820 г. он обнаружил, что магнитная стрелка поворачивается при пропускании электрического тока через проводник, находящийся около нее

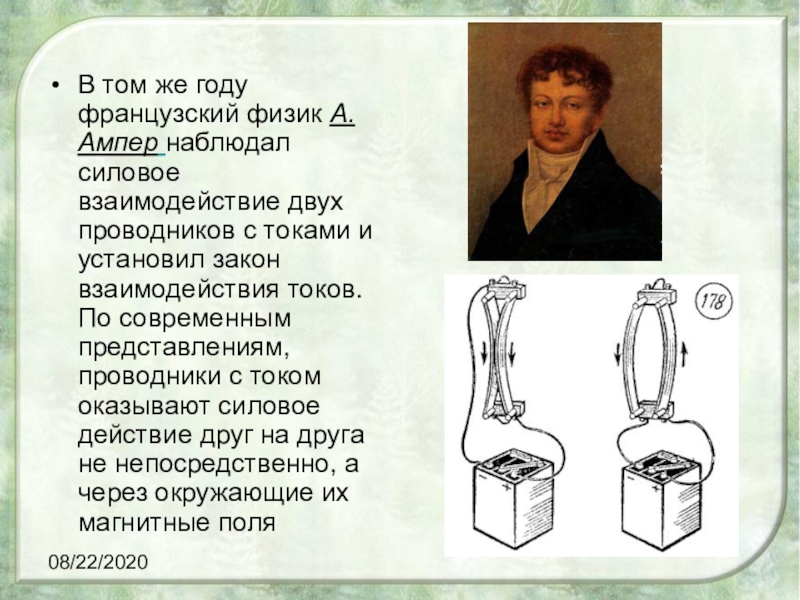

проводников с токами и установил закон взаимодействия токов. По современным представлениям, проводники с током оказывают силовое действие друг на друга не непосредственно, а через окружающие их магнитные поля

пространстве, окружающем проводники с током.

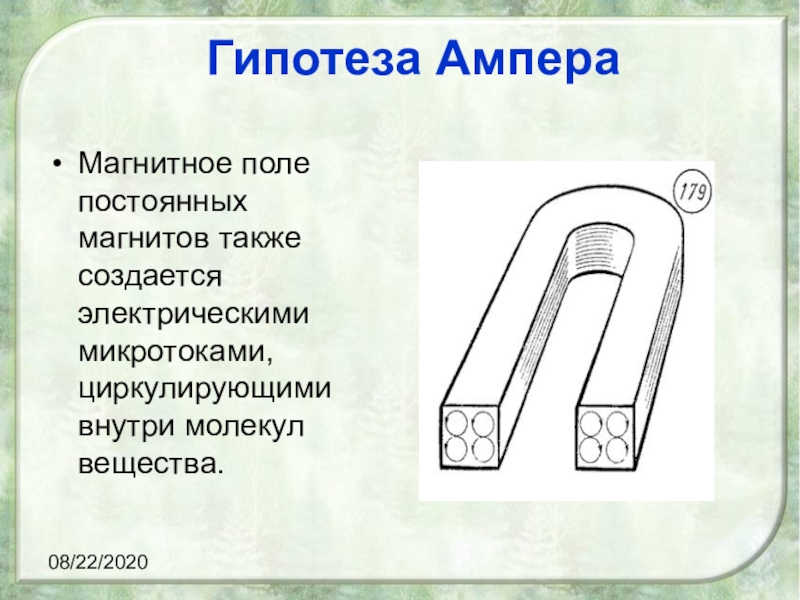

внутри молекул вещества.

поля по аналогии с электростатикой, вводя в рассмотрение так называемые магнитные заряды двух знаков (например, северный N и южный S полюса магнитной стрелки). Опыт, однако, показывает, что изолированных магнитных зарядов не существует. Магнитное поле токов принципиально отличается от электрического, оно оказывает силовое действие только на движущиеся заряды (токи).

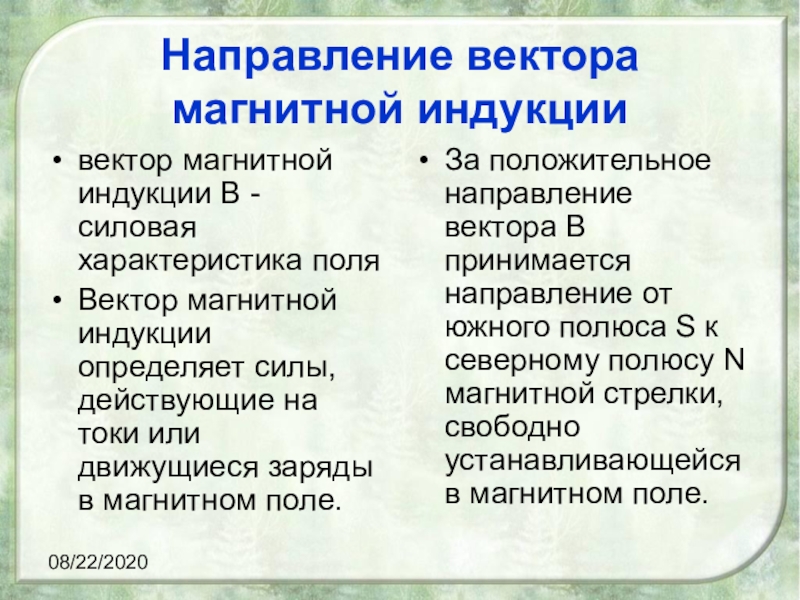

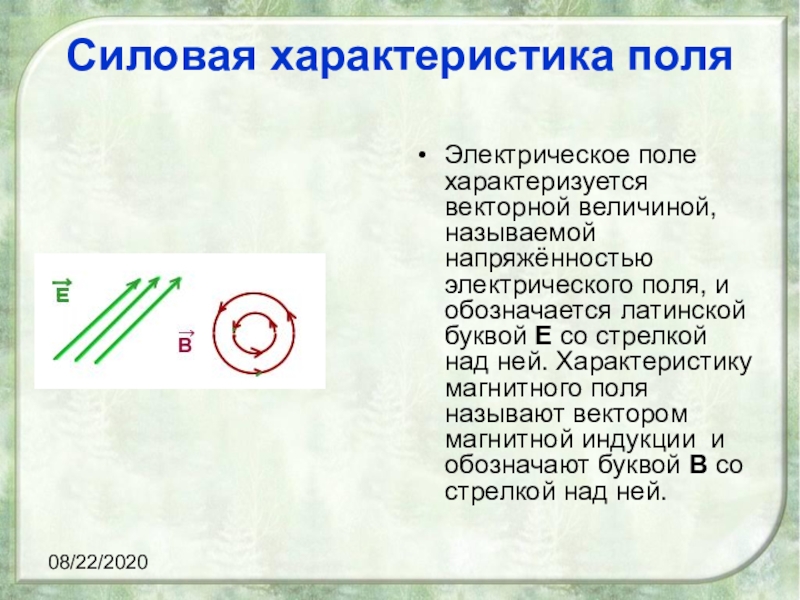

и обозначается латинской буквой Е со стрелкой над ней. Характеристику магнитного поля называют вектором магнитной индукции  и обозначают буквой В со стрелкой над ней.

Вектор магнитной индукции определяет силы, действующие на токи или движущиеся заряды в магнитном поле.

За положительное направление вектора B принимается направление от южного полюса S к северному полюсу N магнитной стрелки, свободно устанавливающейся в магнитном поле.

буравчик с правой нарезкой, если вращать его по направлению тока в рамке.

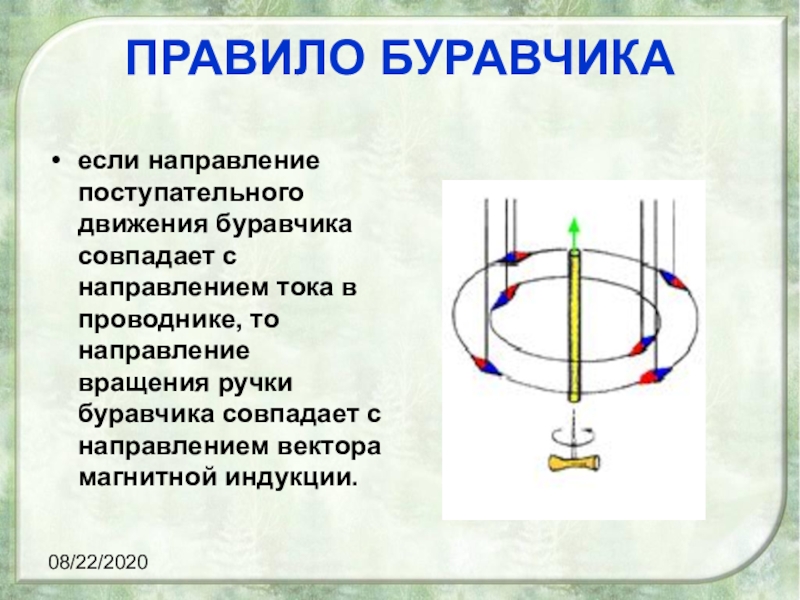

проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции.

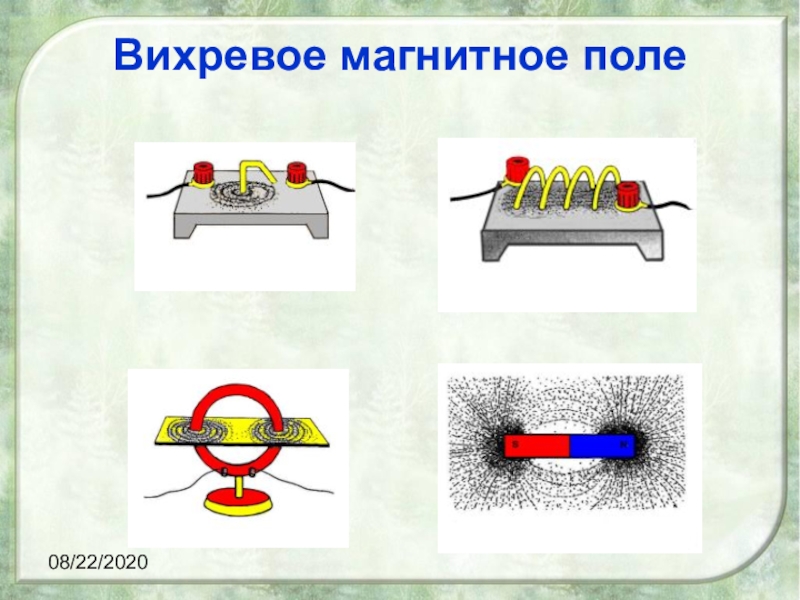

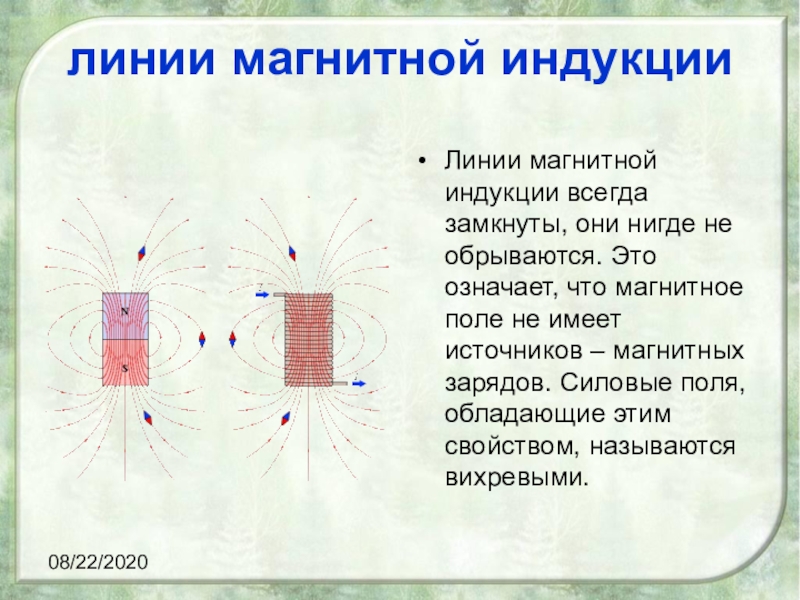

обрываются. Это означает, что магнитное поле не имеет источников – магнитных зарядов. Силовые поля, обладающие этим свойством, называются вихревыми.

так же, как и вектор В в данной точке поля. В этом отношении линии магнитной индукции аналогичны линиям напряжённости электростатического поля.

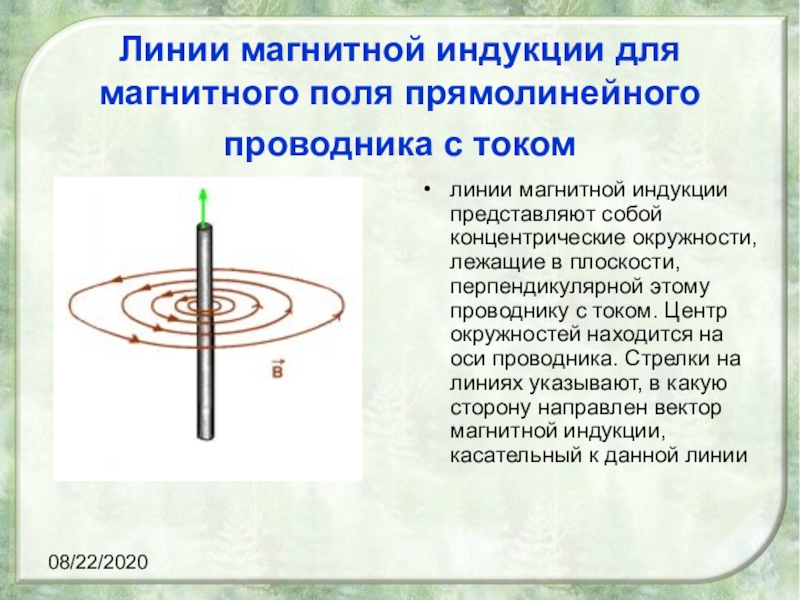

магнитной индукции представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной этому проводнику с током. Центр окружностей находится на оси проводника. Стрелки на линиях указывают, в какую сторону направлен вектор магнитной индукции, касательный к данной линии

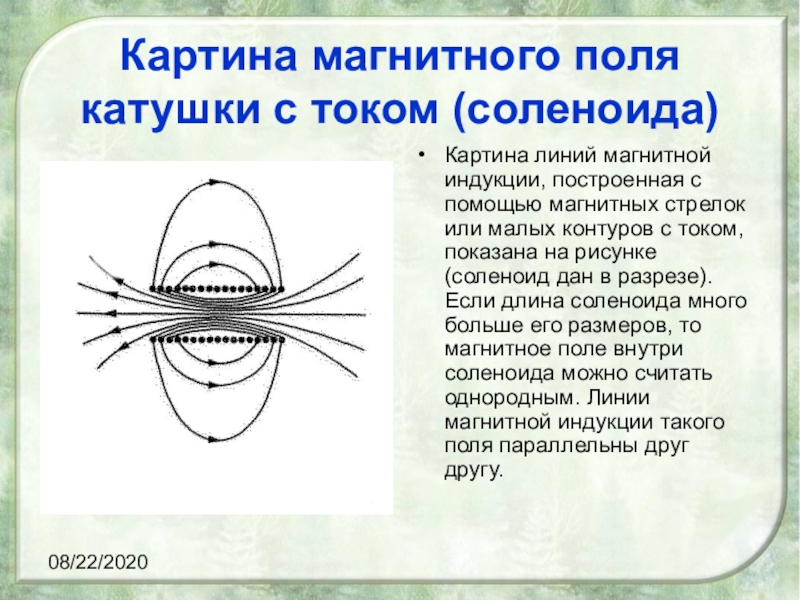

построенная с помощью магнитных стрелок или малых контуров с током, показана на рисунке (соленоид дан в разрезе). Если длина соленоида много больше его размеров, то магнитное поле внутри соленоида можно считать однородным. Линии магнитной индукции такого поля параллельны друг другу.

не имеют ни начала, ни конца. Они всегда замкнуты.
Поля с замкнутыми силовыми линиями называют вихревыми.
Магнитное поле - вихревое поле.
Замкнутость линий магнитного поля представляет собой фундаментальное свойство магнитного поля. Оно заключается в том, что магнитное поле не имеет источников. Магнитных зарядов, подобных электрическим, в природе нет.

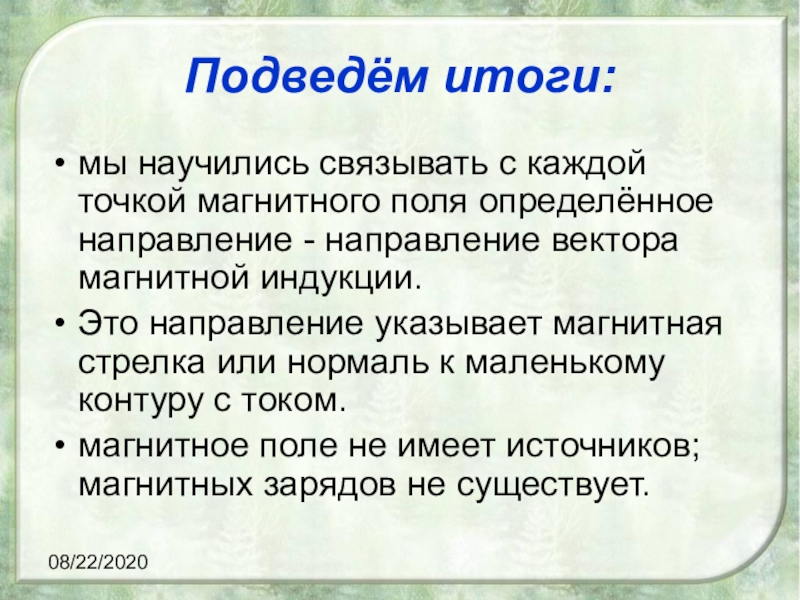

- направление вектора магнитной индукции.
Это направление указывает магнитная стрелка или нормаль к маленькому контуру с током.
магнитное поле не имеет источников; магнитных зарядов не существует.

и магнитная стрелка?
к северному полюсу
к южному полюсу
только ориентируются
2) Укажите способы определения направления вектора магнитной индукции.
по ориентации магнитной стрелки
по ориентации рамки с током
засыпанием железных опилок на подложку
3) Что называют линиями магнитной индукции?
магнитные стрелки
рамки с током
линии, касательные к которым направлены так же, как и вектор магнитной индукции в данной точке поля

физических тел
вокруг движущихся электрических зарядов
силовые линии которых замкнуты
5) Чем вихревое поле отличается от потенциального ?
действует на неподвижные заряды
действует на подвижные заряды
его линии замкнуты на себя
