Презентация, доклад на тему Урок 38 Колебательный контур
Содержание
- 1. Урок 38 Колебательный контур
- 2. Слайд 2
- 3. Простейший колебательный контур.
- 4. КОЛЕБАТЕЛЬНЫЙ КОНТУР, замкнутая электрическая цепь, состоящая из
- 5. L – ИНДУКТИВНОСТЬ
- 6. L – ИНДУКТИВНОСТЬ

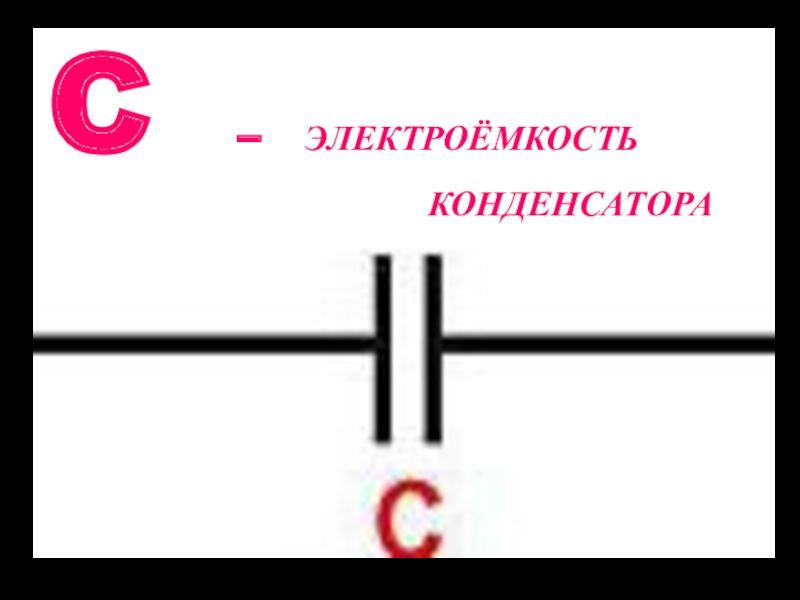

- 7. C – ЭЛЕКТРОЁМКОСТЬ
- 8. C – ЭЛЕКТРОЁМКОСТЬ
- 9. В реальных колебательных контурах всегда есть активное сопротивление, которое обусловливает затухание колебаний.
- 10. Периодические или почти периодические изменения заряда, силы тока и напряжения называются электромагнитными колебаниями.
- 11. Обычно эти колебания происходят с очень большой
- 12. Поэтому для их наблюдения и исследования самым подходящим прибором является электронный осциллограф
- 13. ОСЦИЛЛОГРАФ (от лат. oscillo —
- 14. СВОБОДНЫЕ КОЛЕБАНИЯ - колебания в системе,
- 15. ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ - колебания в цепи под действием внешней периодической электродвижущей силы.

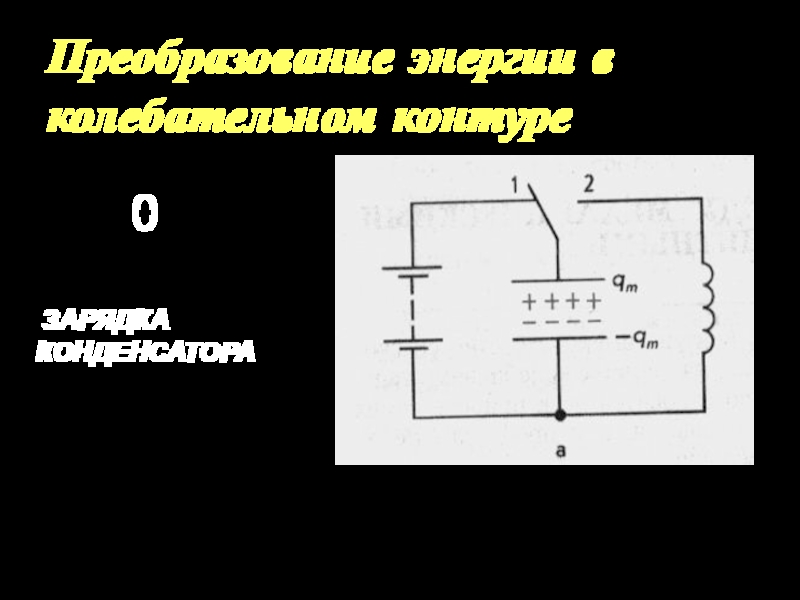

- 16. Преобразование энергии в колебательном контуре ЗАРЯДКА КОНДЕНСАТОРА 0
- 17. Преобразование энергии в колебательном контуре конденсатор получил электрическую энергию Wэл = C U 2 / 21II-++++---
- 18. Преобразование энергии в колебательном контуре конденсатор разряжается,
- 19. Преобразование энергии в колебательном контуре По мере
- 20. Преобразование энергии в колебательном контуре Полная энергия
- 21. Преобразование энергии в колебательном контуре Конденсатор перезарядился W эл = C U 2 / 25II-++++----
- 22. Преобразование энергии в колебательном контуре Электрическая энергия
- 23. Преобразование энергии в колебательном контуре Конденсатор разрядился.
- 24. Преобразование энергии в колебательном контуре Полная
- 25. Преобразование энергии в колебательном контуре Конденсатор зарядился
- 26. CU2/2 =Cu2/2 + Li2/2 = LI2/2W эл
- 27. ЗАДАЧА Колебательный контур состоит из конденсатора ёмкостью
- 28. РЕШЕНИЕДано:С = 10 мкФ =10 -5 ФL
- 29. ЗАДАЧА В колебательном контуре
- 30. РЕШЕНИЕДано:С = 3 мкФ = 3*10 -6
- 31. СМОТРИ. СЛУШАЙ.

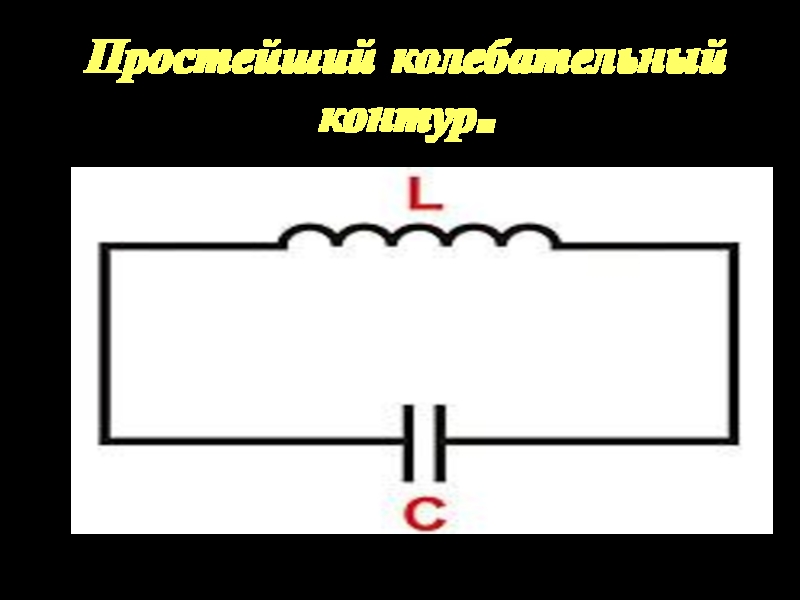

Простейший колебательный контур.

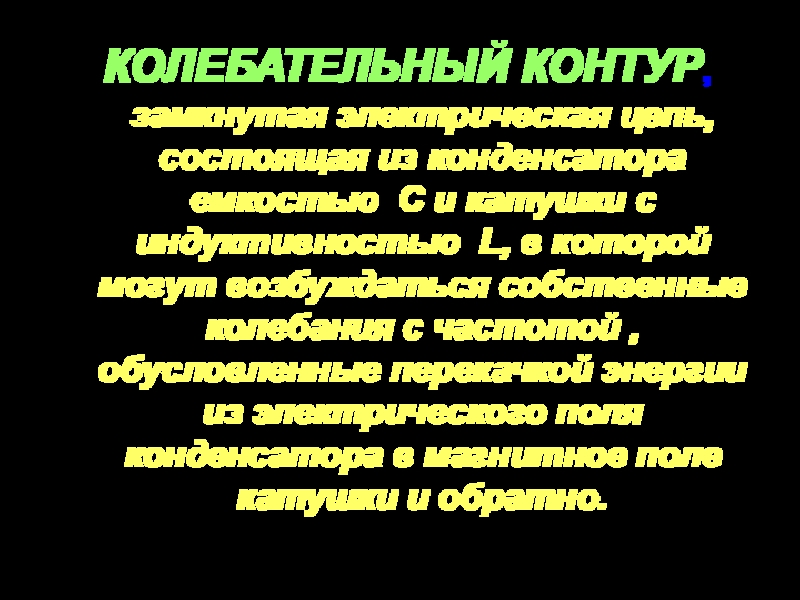

Слайд 4КОЛЕБАТЕЛЬНЫЙ КОНТУР, замкнутая электрическая цепь, состоящая из конденсатора емкостью С и
катушки с индуктивностью L, в которой могут возбуждаться собственные колебания с частотой , обусловленные перекачкой энергии из электрического поля конденсатора в магнитное поле катушки и обратно.
Слайд 9 В реальных колебательных контурах всегда есть активное сопротивление, которое обусловливает
затухание колебаний.
Слайд 10 Периодические или почти периодические изменения заряда, силы тока и напряжения
называются электромагнитными колебаниями.
Слайд 11Обычно эти колебания происходят с очень большой частотой, значительно превышающей частоту
механических колебаний.
٧ = 50 Гц
٧ = 50 Гц

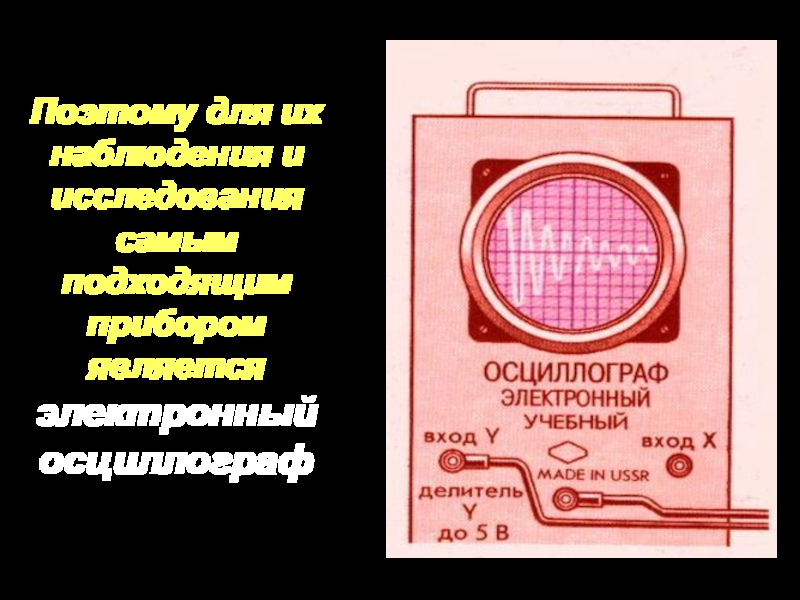

Слайд 12Поэтому для их наблюдения и исследования самым подходящим прибором является электронный
осциллограф

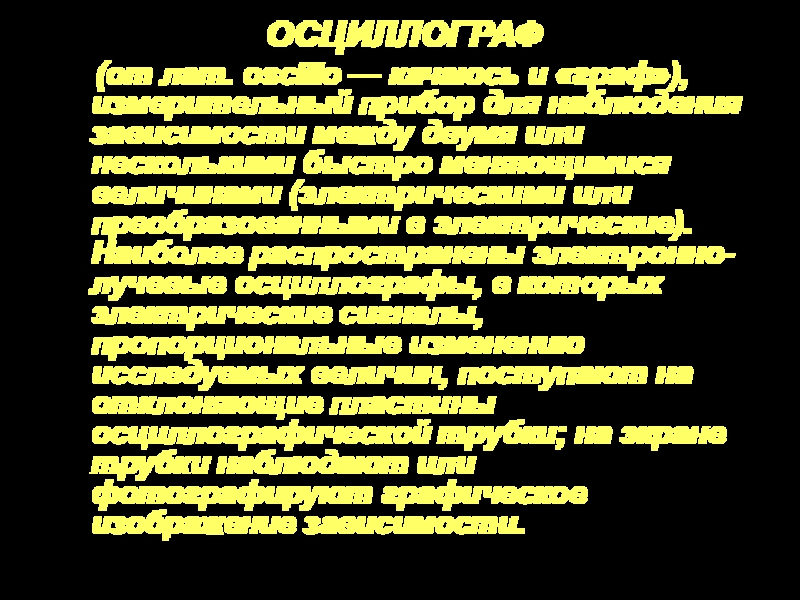

Слайд 13ОСЦИЛЛОГРАФ
(от лат. oscillo — качаюсь и «граф»), измерительный
прибор для наблюдения зависимости между двумя или несколькими быстро меняющимися величинами (электрическими или преобразованными в электрические). Наиболее распространены электронно-лучевые осциллографы, в которых электрические сигналы, пропорциональные изменению исследуемых величин, поступают на отклоняющие пластины осциллографической трубки; на экране трубки наблюдают или фотографируют графическое изображение зависимости.
Слайд 14СВОБОДНЫЕ КОЛЕБАНИЯ -
колебания в системе, которые возникают после выведения
её из положения равновесия.
Система выводится из равновесия при сообщении конденсатору заряда
Система выводится из равновесия при сообщении конденсатору заряда

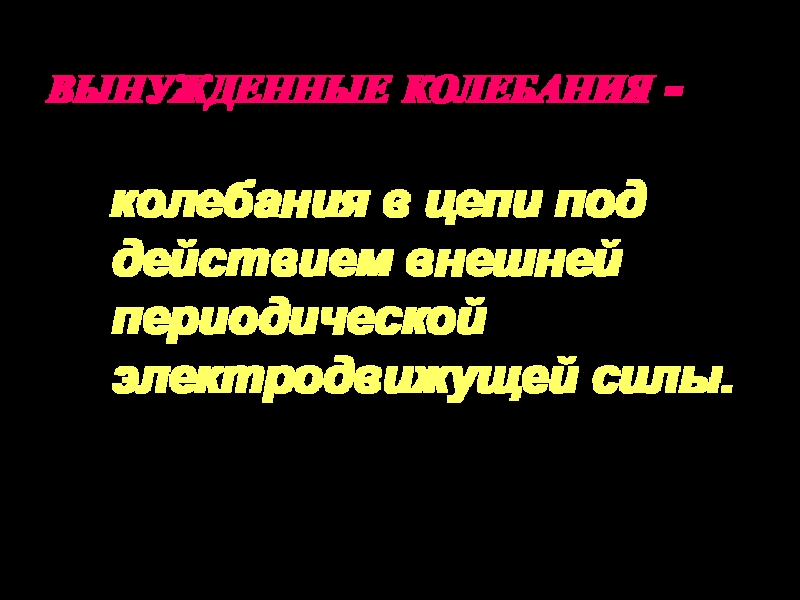

Слайд 15ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ -
колебания в цепи под действием внешней
периодической электродвижущей силы.
Слайд 17Преобразование энергии в колебательном контуре
конденсатор получил электрическую энергию
Wэл =
C U 2 / 2
1
I
I
-
+
+
+
+
-
-
-
Слайд 18Преобразование энергии в колебательном контуре
конденсатор разряжается, в цепи появляется электрический
ток. При появлении тока возникает переменное магнитное поле.
W = Сu 2 / 2 + Li 2 / 2
2
Слайд 19Преобразование энергии в колебательном контуре
По мере разрядки конденсатора энергия электрического
поля уменьшается, но возрастает энергия магнитного поля тока
Wм = L I 2 / 2
3
Слайд 20Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура равна
сумме энергий магнитного и электрического полей.
W = L i 2 / 2 + C u 2 / 2
4
I
I
-
Слайд 21Преобразование энергии в колебательном контуре
Конденсатор перезарядился
W эл = C
U 2 / 2
5
I
I
-
+
+
+
+
-
-
-
-
Слайд 22Преобразование энергии в колебательном контуре
Электрическая энергия конденсатора преобразуется в магнитную
энергию катушки с током.
-
W = L i 2 / 2 + C u 2 / 2
6
I
I
+
+
+
-
-
+
+
Слайд 23Преобразование энергии в колебательном контуре
Конденсатор разрядился. Электрическая энергия конденсатора равна
нулю, а магнитная энергия катушки с током максимальная.
Wм = L I 2 / 2
7
Слайд 24Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура
равна сумме энергий магнитного и электрического полей.
W = L i 2 / 2 + C u 2 / 2
8
I
I
+
+
-
+
+
-
-
Слайд 25Преобразование энергии в колебательном контуре
Конденсатор зарядился заново. Начинается новый цикл.
W = C U 2 / 2
9
I
I
+
+
-
-
+
+
+
+
-
-
-
-
Слайд 27ЗАДАЧА
Колебательный контур состоит из конденсатора ёмкостью 10 мкФ и катушки
индуктивностью 100 мГн. Найти амплитуду колебаний напряжения, если амплитуда колебаний силы тока 0,1 А.
1) 0,1 В 2) 100 В 1) 0,1 В 2) 100 В 3) 10 В
РЕШЕНИЕ
1) 0,1 В 2) 100 В 1) 0,1 В 2) 100 В 3) 10 В
РЕШЕНИЕ

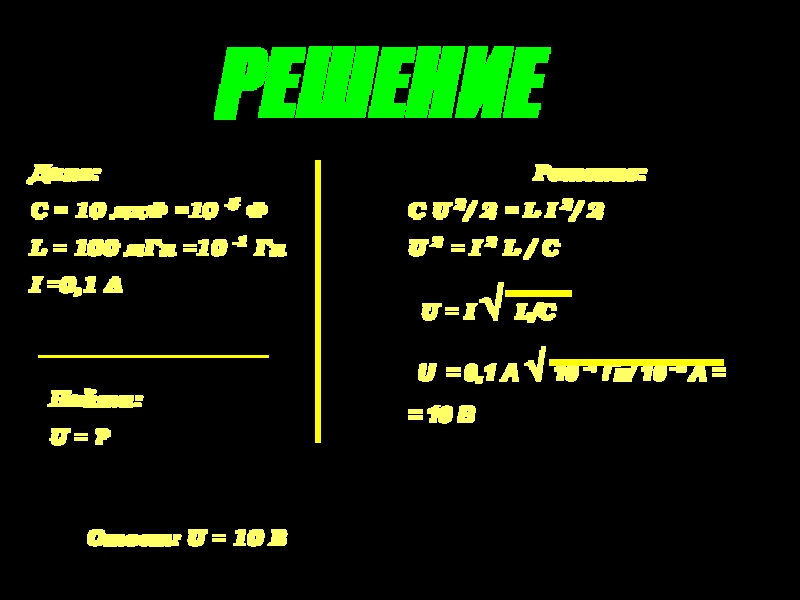

Слайд 28РЕШЕНИЕ
Дано:
С = 10 мкФ =10 -5 Ф
L = 100 мГн =10
-1 Гн
I =0,1 А
I =0,1 А
Найти:
U = ?
Решение:
C U 2/ 2 = L I 2/ 2
U 2 = I 2 L / C
U = I √ L/C
U = 0,1 А √ 10 -1 Гн/ 10 -5 A =
= 10 В
Ответ: U = 10 В

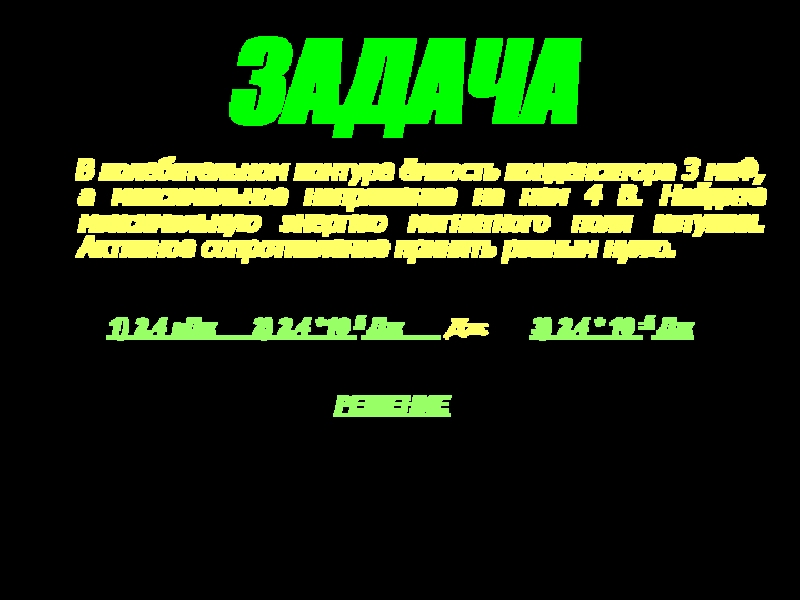

Слайд 29ЗАДАЧА
В колебательном контуре ёмкость конденсатора 3 мкФ,
а максимальное напряжение на нем 4 В. Найдите максимальную энергию магнитного поля катушки. Активное сопротивление принять равным нулю.
1) 2,4 кДж 2) 2,4 *10 5 Дж Дж 3) 2,4 * 10 -5 Дж
РЕШЕНИЕ
1) 2,4 кДж 2) 2,4 *10 5 Дж Дж 3) 2,4 * 10 -5 Дж
РЕШЕНИЕ
Слайд 30РЕШЕНИЕ
Дано:
С = 3 мкФ = 3*10 -6 Ф
U = 4 В
Найти:
W м = ?
Решение:
W м = L I 2 / 2
W м = W эл
W эл = C U 2 / 2
W м = 3 *10 -6ф ( 4В ) 2 / 2 =
= 24*10 -6 Дж = 2,4* 10 - 5 Дж
Ответ: W м = 2,4 *10 – 5 Дж
