Презентация, доклад на тему Урок 37 Электрическое сопротивление
Содержание
- 1. Урок 37 Электрическое сопротивление
- 2. Цель урока: ввести новую электрическую величинуЗадачи:Познакомить учащихся
- 3. Электрическое сопротивлениеГеорг Ом – немецкий учёный, который впервые ввёл это понятие в физику.
- 4. Электрическое сопротивлениеЯвляется причиной, ограничивающей силу тока в
- 5. Рода веществаРода веществаДлины проводникаПлощади поперечного сеченияСопротивление зависит от
- 6. СопротивлениеЯвляется причиной, ограничивающей силу тока в проводнике
- 7. Единица измерения сопротивленияЗа единицу сопротивления принимают сопротивление

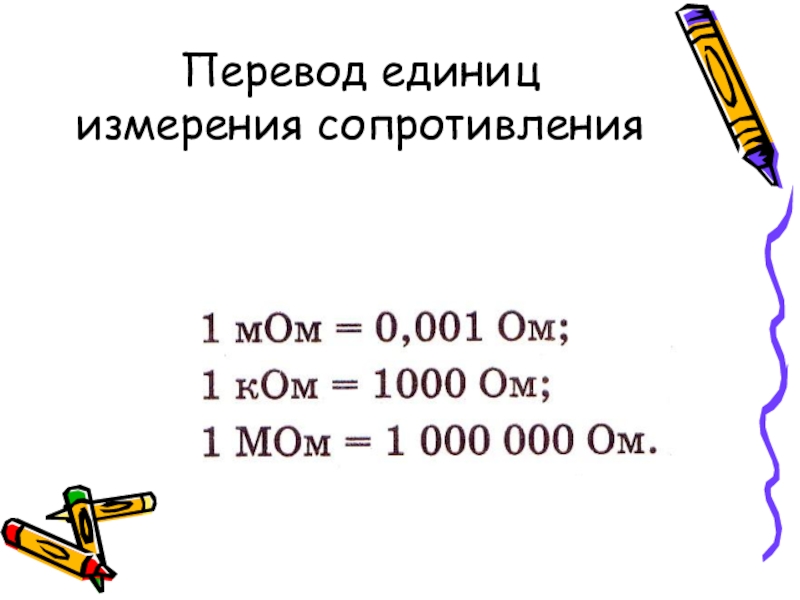

- 8. Перевод единиц измерения сопротивления
- 9. Формула сопротивления ρ — удельное сопротивление вещества проводника,L — длина проводникаS — площадь сечения.
- 10. Зависимость сопротивления от длины проводникаL1L2R1R2R1 > R2Чем
- 11. Зависимость сопротивления от площади поперечного сеченияS1S2R1R2S1 <
- 12. Зависимость сопротивления от рода вещества R1стальмедьR2R1 >
- 13. Удельное сопротивление проводникаУдельное сопротивление показывает, какое
- 14. ТемператураПри повышении температуры металлического проводника его сопротивление увеличивается.
- 15. ТестДля изготовления спиралей электрических плиток используют проводники

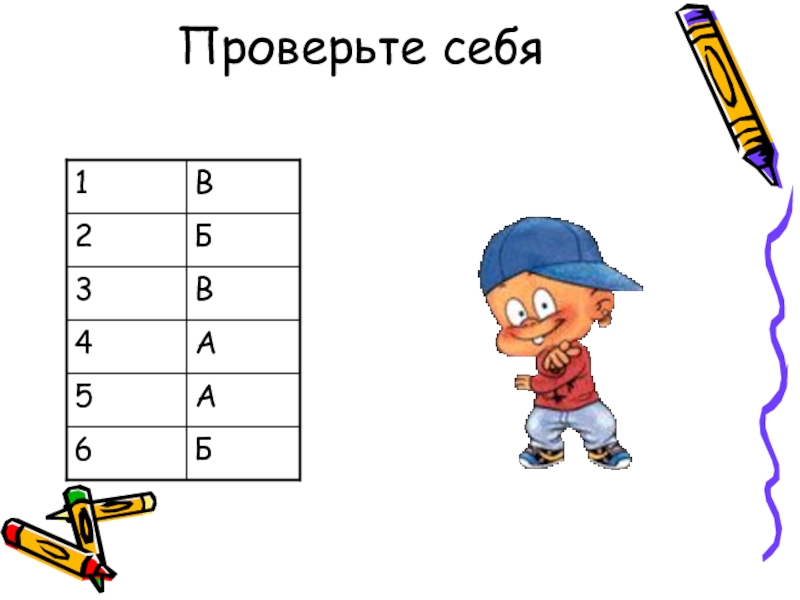

- 16. Проверьте себя
- 17. Используемые материалы:http://images.yandex.ruhttp://class-fizika.narod.ruhttp://festival.1september.ruhttp://www.school.edu.ru
Цель урока: ввести новую электрическую величинуЗадачи:Познакомить учащихся с электрическим сопротивлением проводников как физической величиной. Дать объяснение природе электрического сопротивления на основании электронной теории. Показать зависимость сопротивления от геометрических размеров проводника.

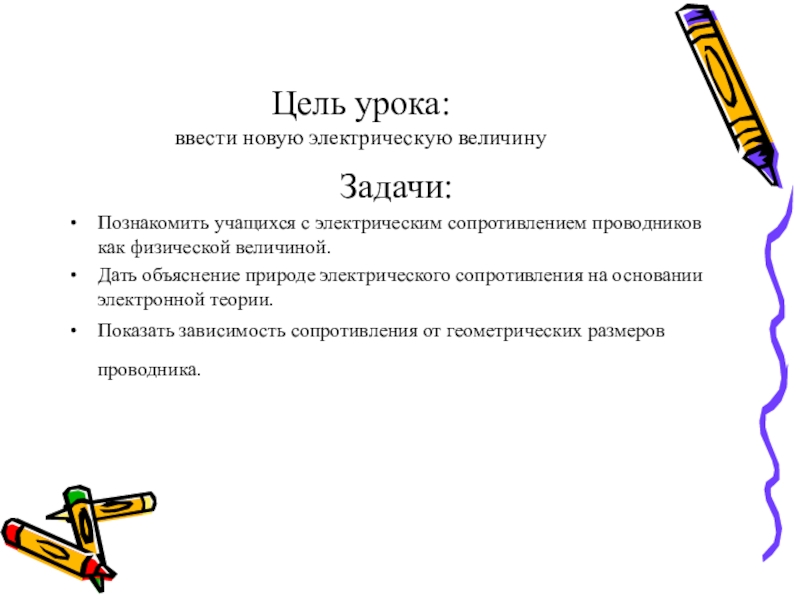

Слайд 2Цель урока:
ввести новую электрическую величину
Задачи:
Познакомить учащихся с электрическим сопротивлением проводников как
физической величиной.
Дать объяснение природе электрического сопротивления на основании электронной теории.
Показать зависимость сопротивления от геометрических размеров проводника.
Дать объяснение природе электрического сопротивления на основании электронной теории.
Показать зависимость сопротивления от геометрических размеров проводника.

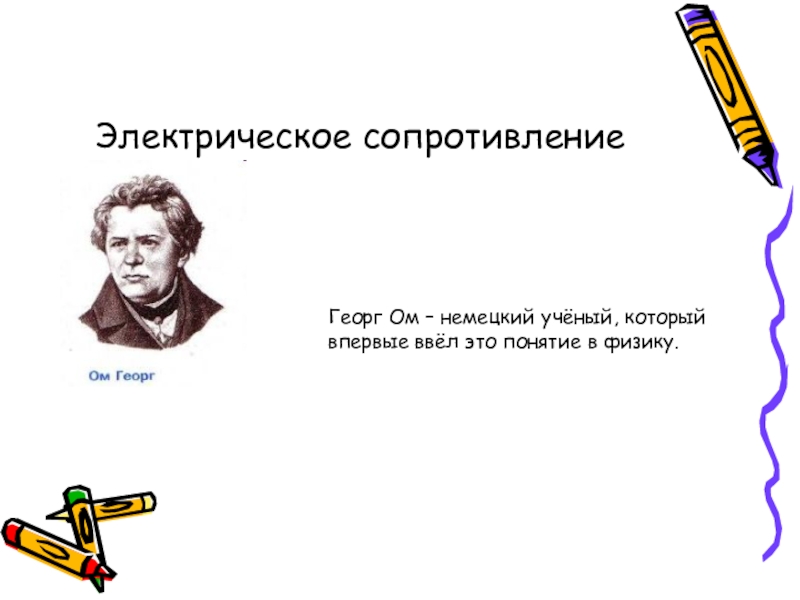

Слайд 3Электрическое сопротивление
Георг Ом – немецкий учёный, который впервые ввёл это понятие
в физику.

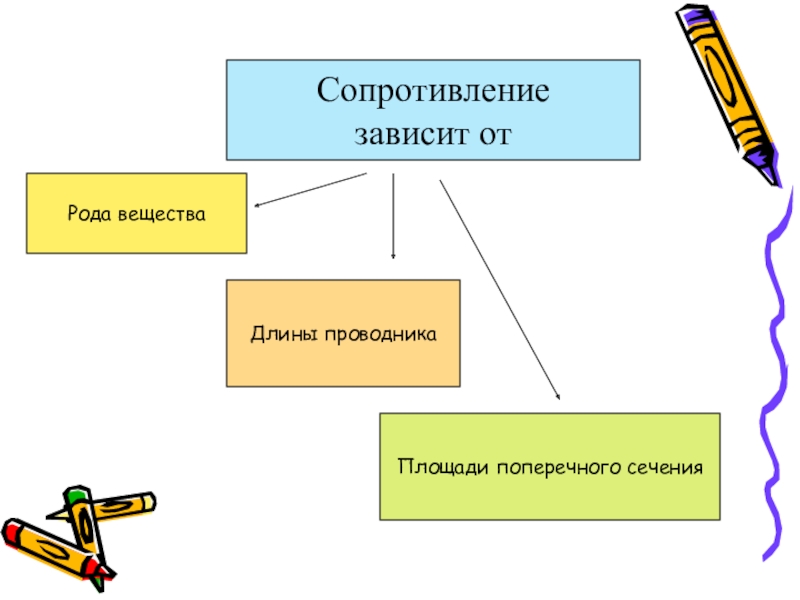

Слайд 5Рода вещества
Рода вещества
Длины проводника
Площади поперечного сечения
Сопротивление
зависит от

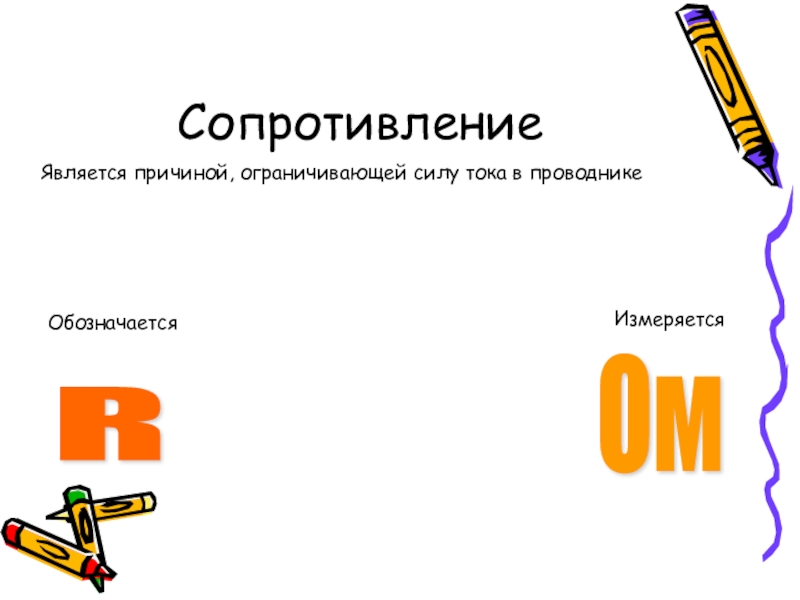

Слайд 6Сопротивление
Является причиной, ограничивающей силу тока в проводнике
R
Ом
Обозначается
Измеряется

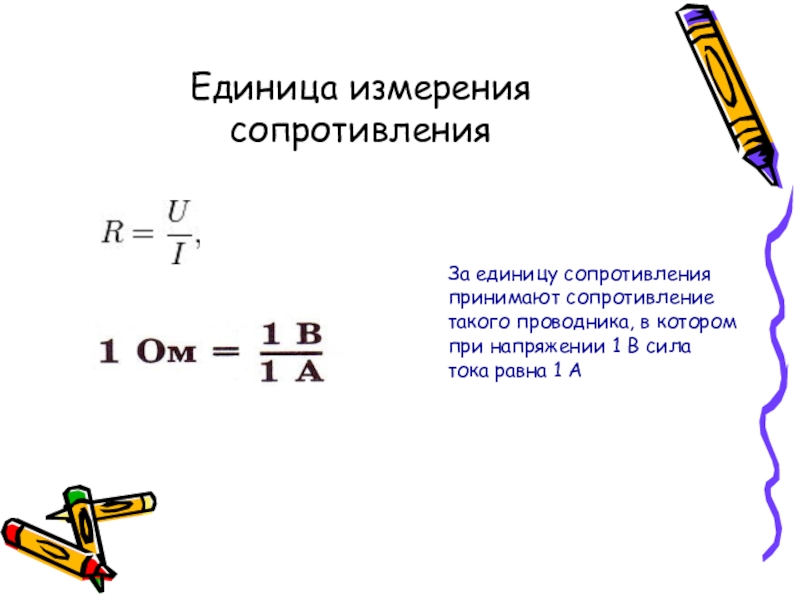

Слайд 7Единица измерения сопротивления
За единицу сопротивления принимают сопротивление такого проводника, в котором
при напряжении 1 В сила тока равна 1 А

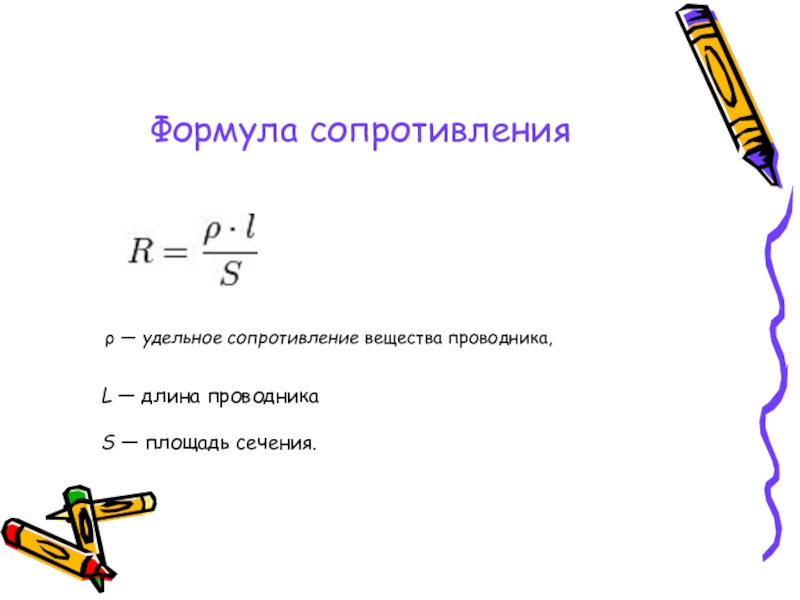

Слайд 9Формула сопротивления
ρ — удельное сопротивление вещества проводника,
L — длина проводника
S — площадь сечения.

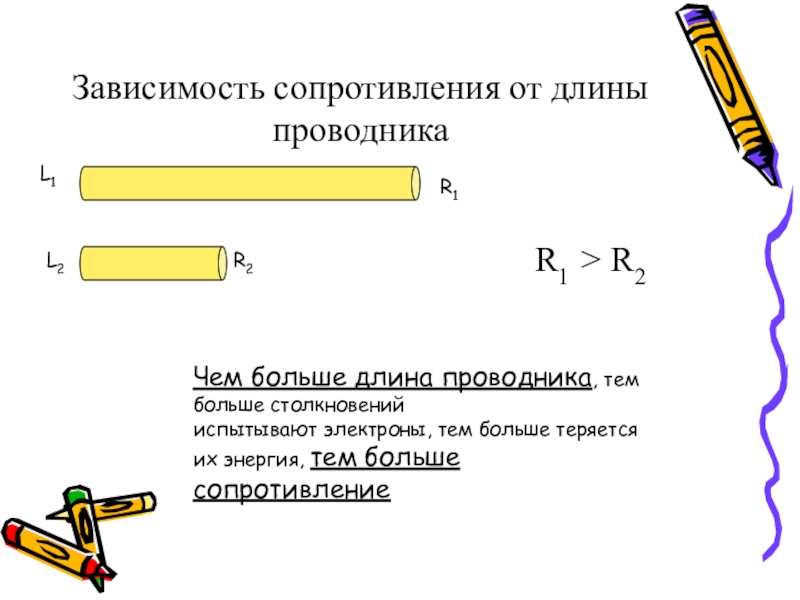

Слайд 10Зависимость сопротивления от длины проводника
L1
L2
R1
R2
R1 > R2
Чем больше длина проводника, тем
больше столкновений
испытывают электроны, тем больше теряется их энергия, тем больше сопротивление
испытывают электроны, тем больше теряется их энергия, тем больше сопротивление

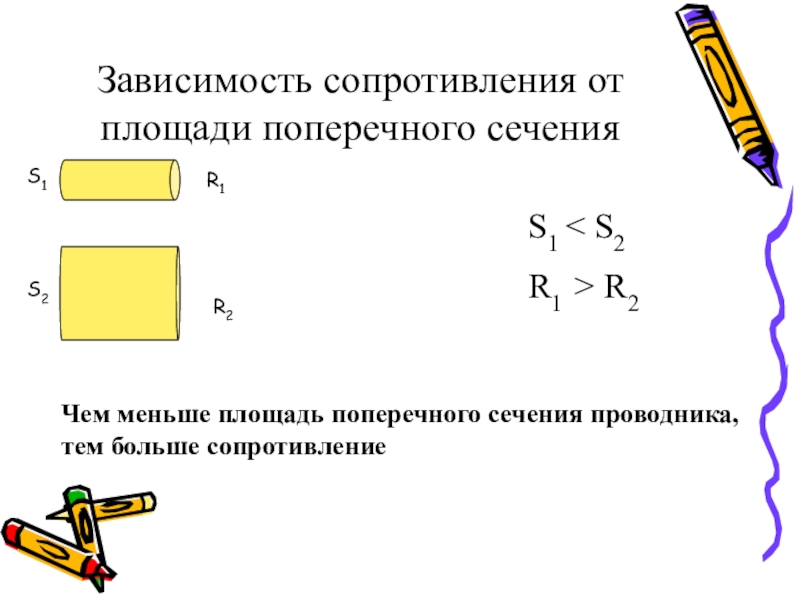

Слайд 11Зависимость сопротивления от площади поперечного сечения
S1
S2
R1
R2
S1 < S2
R1 > R2
Чем меньше
площадь поперечного сечения проводника,
тем больше сопротивление
тем больше сопротивление

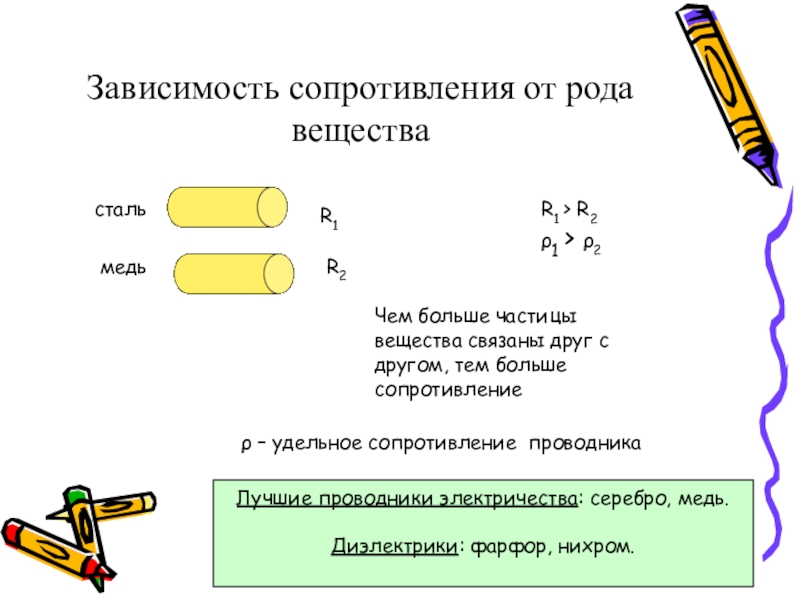

Слайд 12Зависимость сопротивления от рода вещества
R1
сталь
медь
R2
R1 > R2
ρ1 > ρ2
ρ –
удельное сопротивление проводника
Чем больше частицы вещества связаны друг с другом, тем больше сопротивление
Лучшие проводники электричества: серебро, медь.
Диэлектрики: фарфор, нихром.
Слайд 13

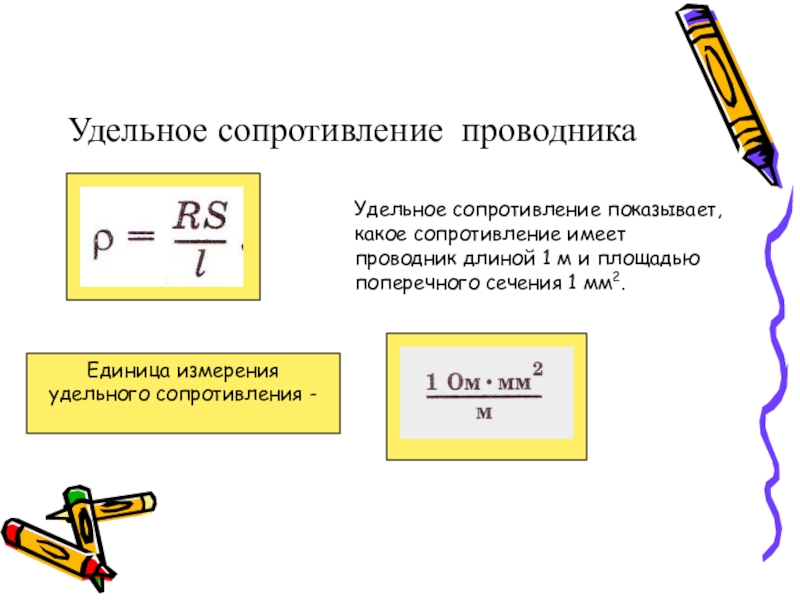

Удельное сопротивление проводника
Удельное сопротивление показывает, какое сопротивление имеет
проводник длиной
1 м и площадью поперечного сечения 1 мм2.
Единица измерения
удельного сопротивления -

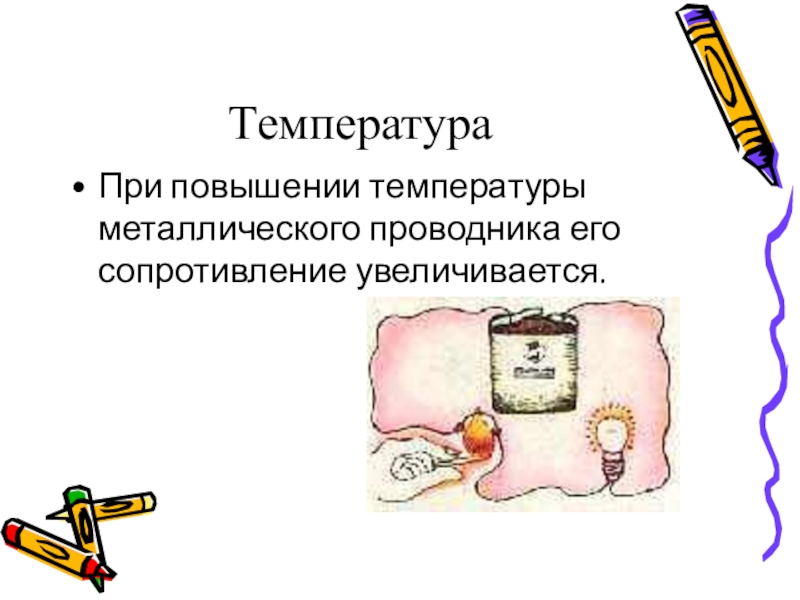

Слайд 14Температура
При повышении температуры металлического проводника его сопротивление увеличивается.

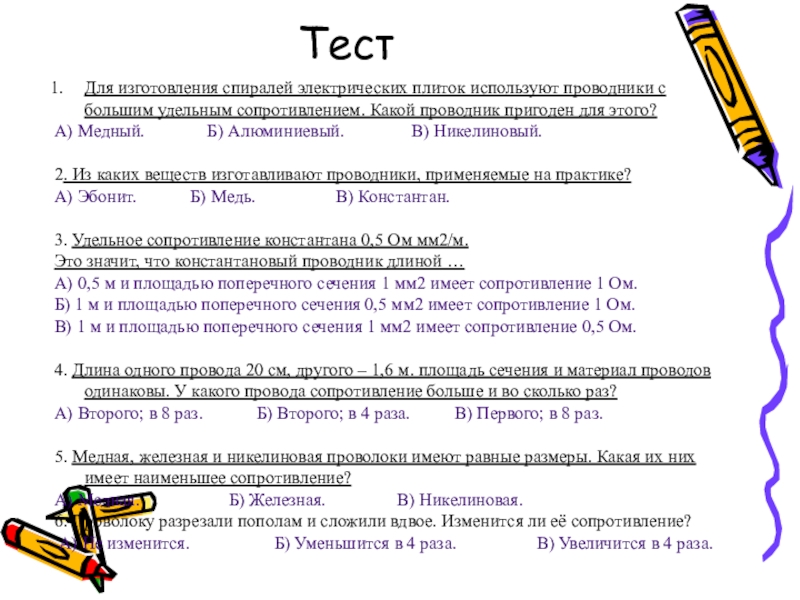

Слайд 15Тест
Для изготовления спиралей электрических плиток используют проводники с большим удельным сопротивлением.
Какой проводник пригоден для этого?
А) Медный. Б) Алюминиевый. В) Никелиновый.
2. Из каких веществ изготавливают проводники, применяемые на практике?
А) Эбонит. Б) Медь. В) Константан.
3. Удельное сопротивление константана 0,5 Ом мм2/м.
Это значит, что константановый проводник длиной …
А) 0,5 м и площадью поперечного сечения 1 мм2 имеет сопротивление 1 Ом.
Б) 1 м и площадью поперечного сечения 0,5 мм2 имеет сопротивление 1 Ом.
В) 1 м и площадью поперечного сечения 1 мм2 имеет сопротивление 0,5 Ом.
4. Длина одного провода 20 см, другого – 1,6 м. площадь сечения и материал проводов одинаковы. У какого провода сопротивление больше и во сколько раз?
А) Второго; в 8 раз. Б) Второго; в 4 раза. В) Первого; в 8 раз.
5. Медная, железная и никелиновая проволоки имеют равные размеры. Какая их них имеет наименьшее сопротивление?
А) Медная. Б) Железная. В) Никелиновая.
6. Проволоку разрезали пополам и сложили вдвое. Изменится ли её сопротивление?
А) Не изменится. Б) Уменьшится в 4 раза. В) Увеличится в 4 раза.
А) Медный. Б) Алюминиевый. В) Никелиновый.
2. Из каких веществ изготавливают проводники, применяемые на практике?
А) Эбонит. Б) Медь. В) Константан.
3. Удельное сопротивление константана 0,5 Ом мм2/м.
Это значит, что константановый проводник длиной …
А) 0,5 м и площадью поперечного сечения 1 мм2 имеет сопротивление 1 Ом.
Б) 1 м и площадью поперечного сечения 0,5 мм2 имеет сопротивление 1 Ом.
В) 1 м и площадью поперечного сечения 1 мм2 имеет сопротивление 0,5 Ом.
4. Длина одного провода 20 см, другого – 1,6 м. площадь сечения и материал проводов одинаковы. У какого провода сопротивление больше и во сколько раз?
А) Второго; в 8 раз. Б) Второго; в 4 раза. В) Первого; в 8 раз.
5. Медная, железная и никелиновая проволоки имеют равные размеры. Какая их них имеет наименьшее сопротивление?
А) Медная. Б) Железная. В) Никелиновая.
6. Проволоку разрезали пополам и сложили вдвое. Изменится ли её сопротивление?
А) Не изменится. Б) Уменьшится в 4 раза. В) Увеличится в 4 раза.

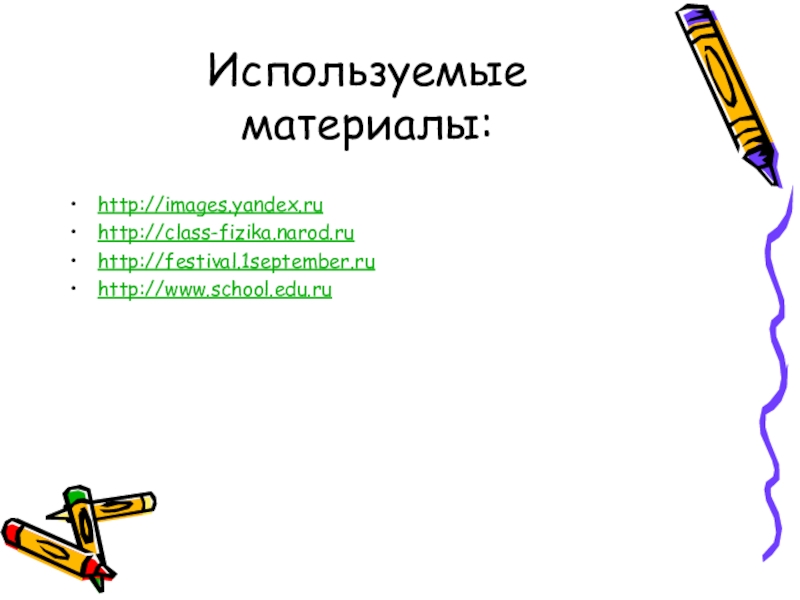

Слайд 17Используемые материалы:
http://images.yandex.ru
http://class-fizika.narod.ru
http://festival.1september.ru
http://www.school.edu.ru
