Презентация, доклад на тему Урок 14 Измерение силы тока и напряжения

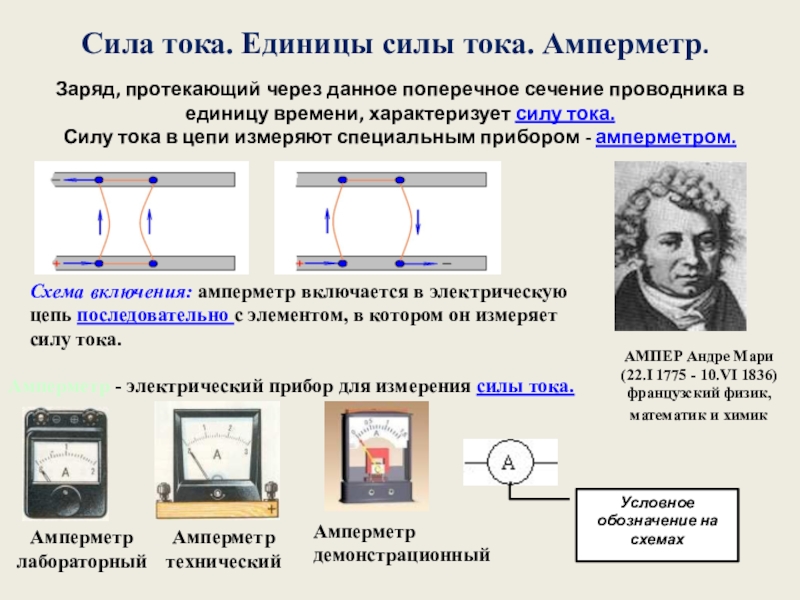

проводника в единицу времени, характеризует силу тока.
Силу тока в цепи измеряют специальным прибором - амперметром.

АМПЕР Андре Мари
(22.I 1775 - 10.VI 1836) французский физик, математик и химик

Амперметр - электрический прибор для измерения силы тока.

Амперметр  технический

Амперметр демонстрационный

Амперметр лабораторный

Условное обозначение на схемах

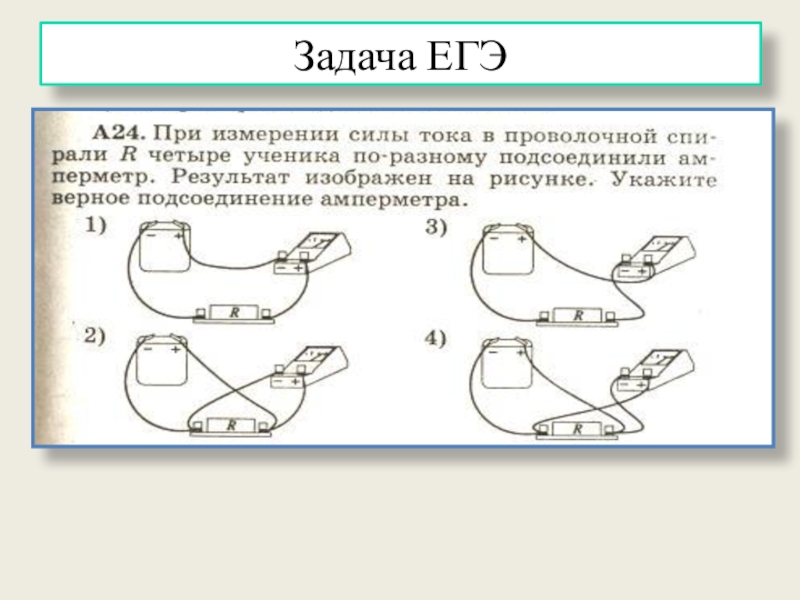

Схема включения: амперметр включается в электрическую цепь последовательно с элементом, в котором он измеряет силу тока.

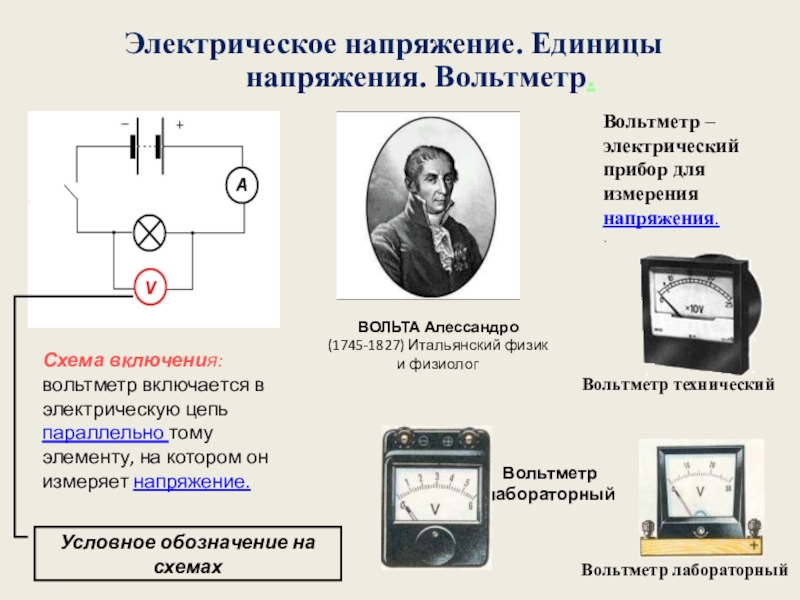

Вольтметр
лабораторный


Вольтметр лабораторный


Вольтметр технический

Схема включения:
вольтметр включается в электрическую цепь параллельно тому элементу, на котором он измеряет напряжение.

Условное обозначение на схемах

ВОЛЬТА Алессандро
(1745-1827) Итальянский физик
и физиолог

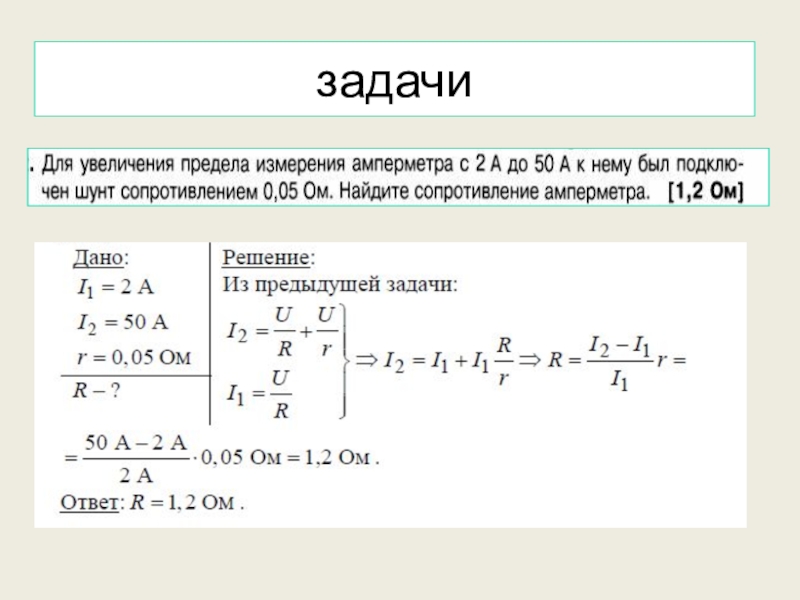

проходит часть измеряемого тока , или шунт (от англ. shunt — запасной путь) Шунт — проводник, присоединяемый параллельно амперметру для увеличения предела его измерений.

амперметра должно быть малым по сравнению с сопротивлением цепи

Напряжение на амперметре равно напряжению на шунте, так как они соединены параллельно

сопротивление шунта

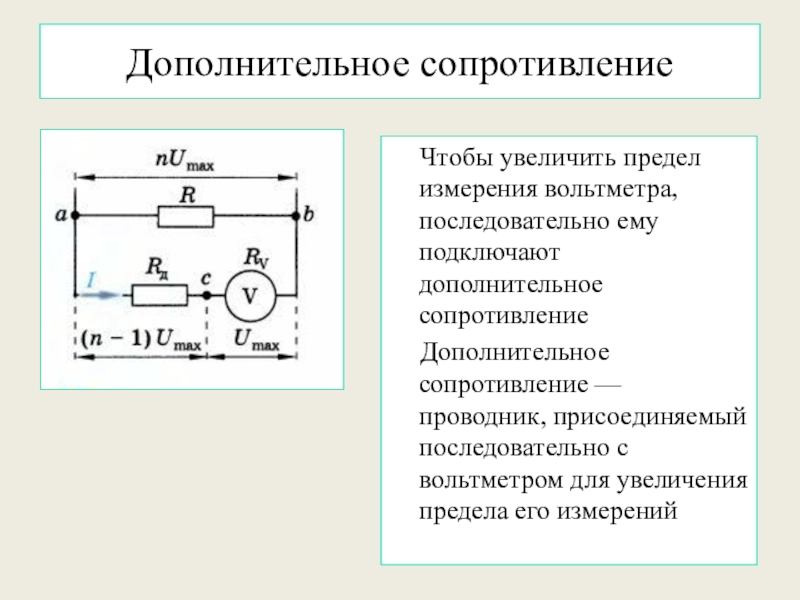

сопротивление — проводник, присоединяемый последовательно с вольтметром для увеличения предела его измерений

сопротивление и соединенные вольтметр, последовательно, протекает одинаковый ток

дополнительное сопротивление

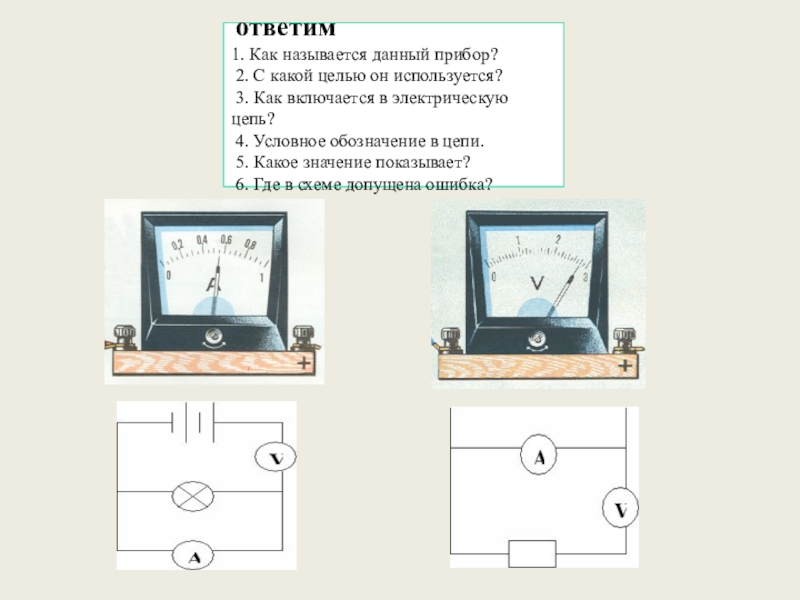

используется? 3. Как включается в электрическую цепь? 4. Условное обозначение в цепи. 5. Какое значение показывает? 6. Где в схеме допущена ошибка?

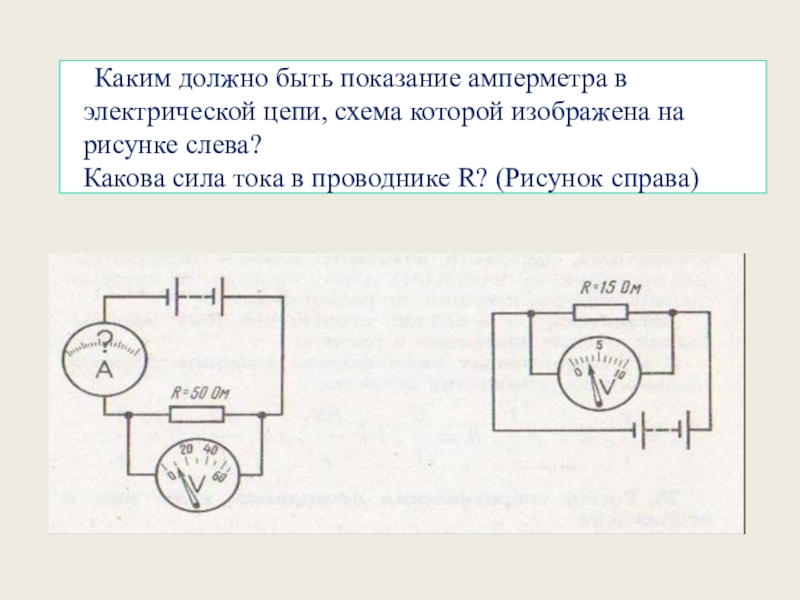

изображена на рисунке слева? Какова сила тока в проводнике R? (Рисунок справа)

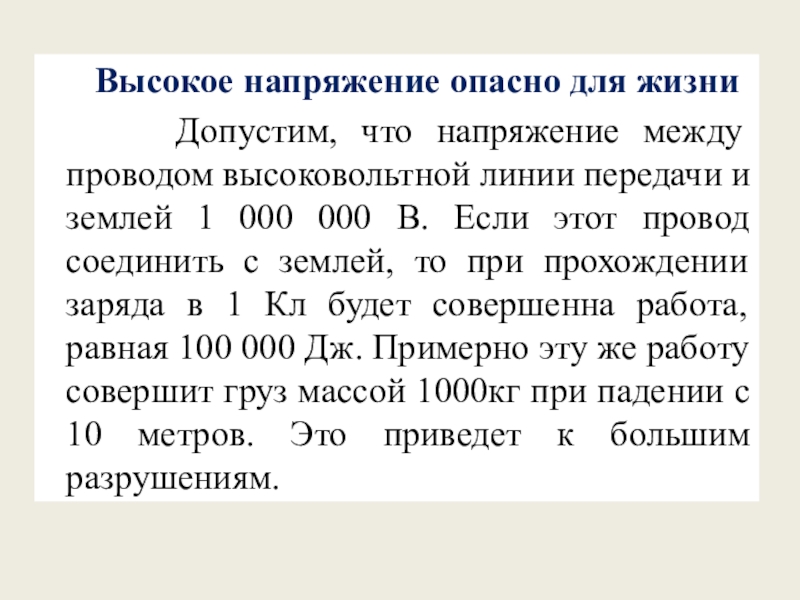

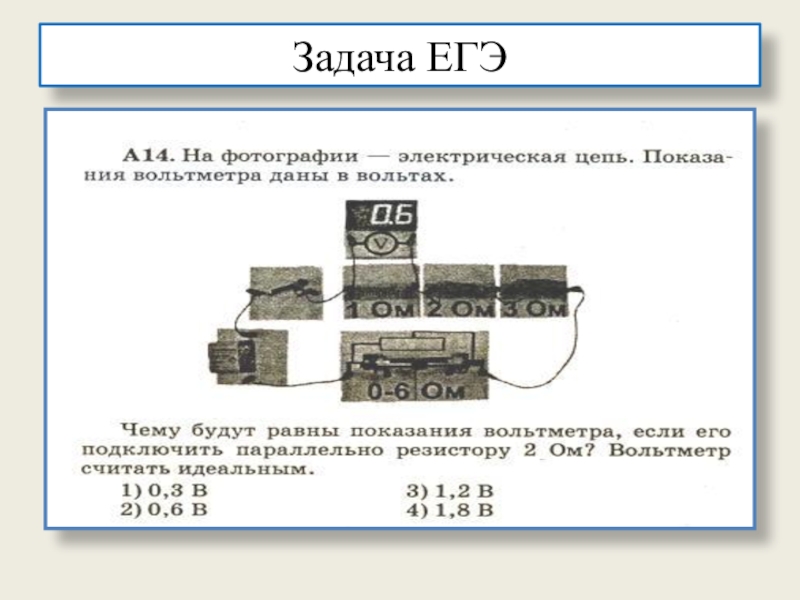

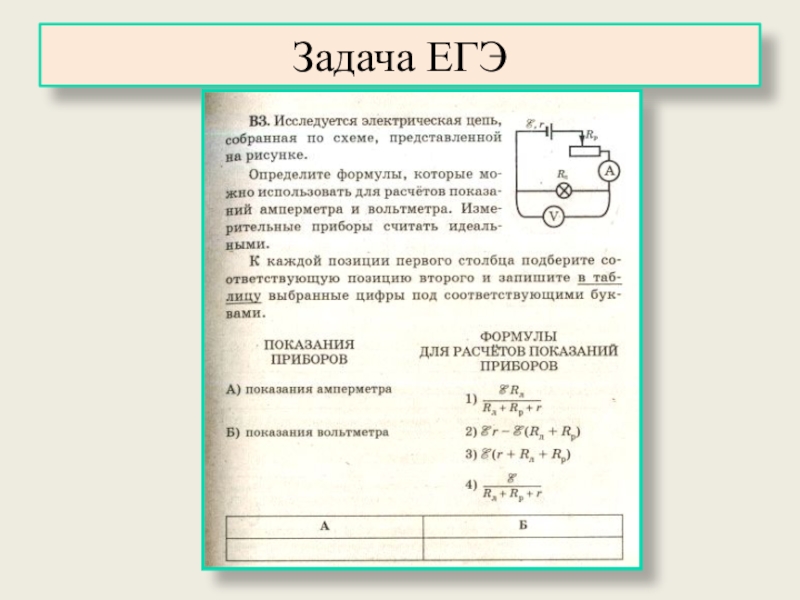

Допустим, что напряжение между проводом высоковольтной линии передачи и землей 1 000 000 В. Если этот провод соединить с землей, то при прохождении заряда в 1 Кл будет совершенна работа, равная 100 000 Дж. Примерно эту же работу совершит груз массой 1000кг при падении с 10 метров. Это приведет к большим разрушениям.

сигнал, дают ему количественную оценку и выводят информацию на дисплей, а аналоговые основаны на использовании поворота катушки в магнитном поле. Угол поворота катушки зависит от силы тока, протекающего по катушке.

должно быть малым?

Ответ
Амперметр – прибор для измерения силы тока. Он включается в цепь последовательно, и его сопротивление должно быть много меньше сопротивления цепи. В противном случае амперметр сильно увеличит сопротивление цепи, что исказит показания прибора (то есть он покажет меньшую силу тока).

угол поворота рамки в аналоговом амперметре ограничивает показания прибора (сила тока возрастает, а поворачиваться уже некуда). Шунт – проводник, который включают в цепь для того, чтобы по нему пошла часть тока. Тогда рамка с током повернется на меньший угол, и, исходя из угла поворота рамки и сопротивления шунта, можно рассчитать настоящую силу тока.

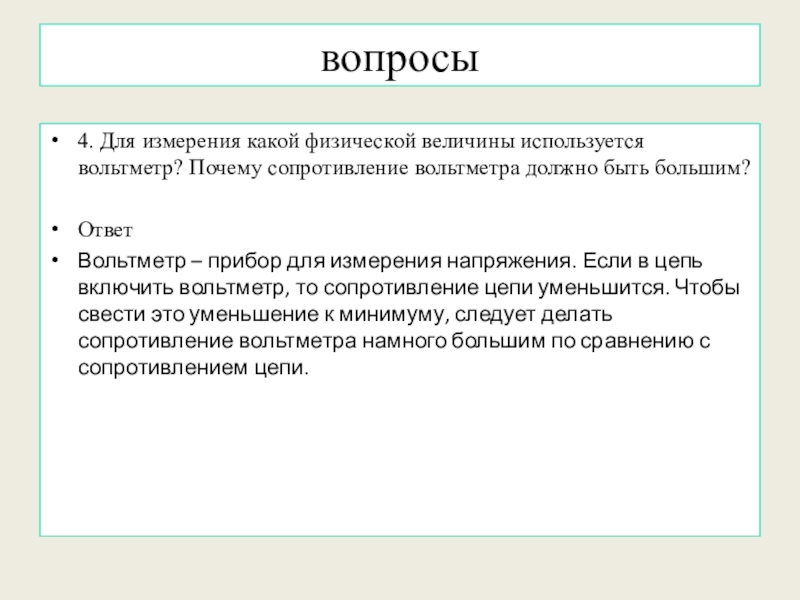

должно быть большим?

Ответ
Вольтметр – прибор для измерения напряжения. Если в цепь включить вольтметр, то сопротивление цепи уменьшится. Чтобы свести это уменьшение к минимуму, следует делать сопротивление вольтметра намного большим по сравнению с сопротивлением цепи.

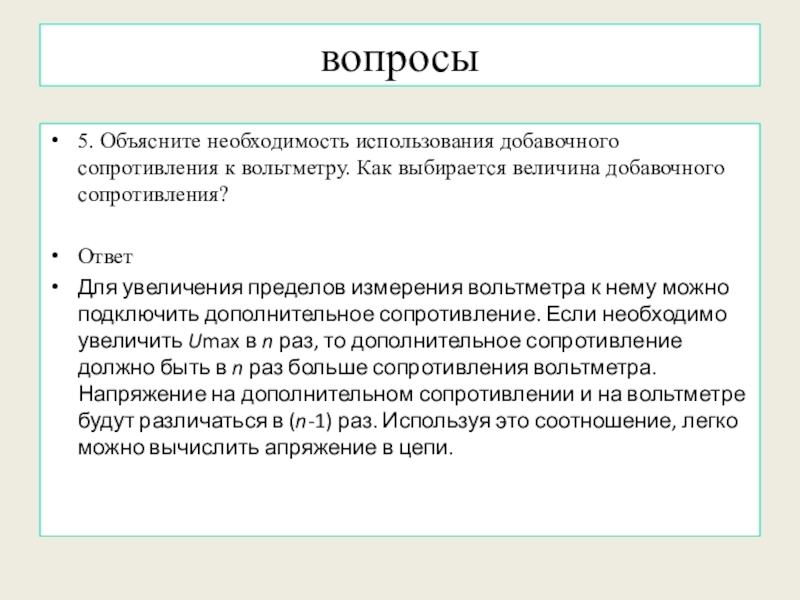

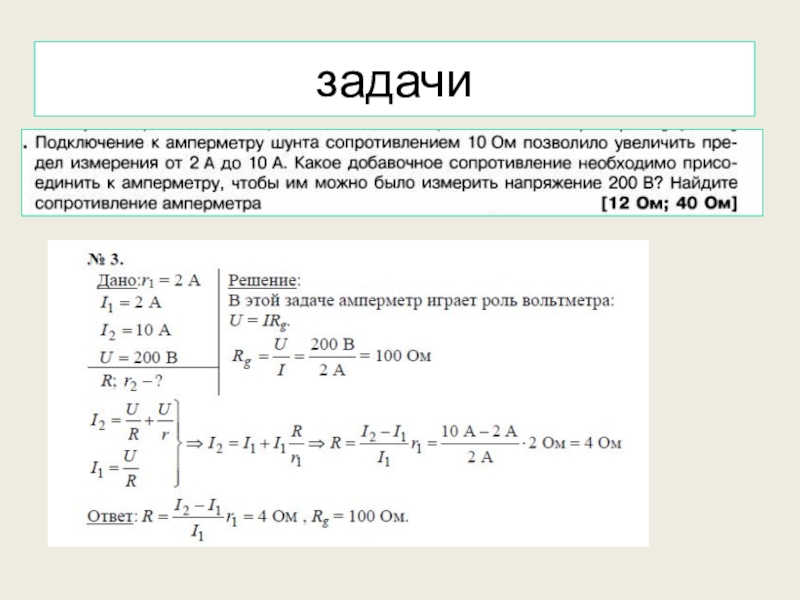

добавочного сопротивления?

Ответ
Для увеличения пределов измерения вольтметра к нему можно подключить дополнительное сопротивление. Если необходимо увеличить Umax в n раз, то дополнительное сопротивление должно быть в n раз больше сопротивления вольтметра. Напряжение на дополнительном сопротивлении и на вольтметре будут различаться в (n-1) раз. Используя это соотношение, легко можно вычислить апряжение в цепи.
