Презентация, доклад на тему Решение задач по теме Последовательное и параллельное соединение проводников

? ? ?


2. ? ? ?


3. ? ? ?

Имя ученого физическая величина формула единица измерения

Вольта Алессандро

Ампер Андре Мари

Ом Георг Симон

НАПРЯЖЕНИЕ

СИЛА ТОКА

СОПРОТИВЛЕНИЕ

I= Δq/Δt

[A] - Ампер

R=ρl/S

U=A/q

[B] - Вольт

[Ом] - Ом

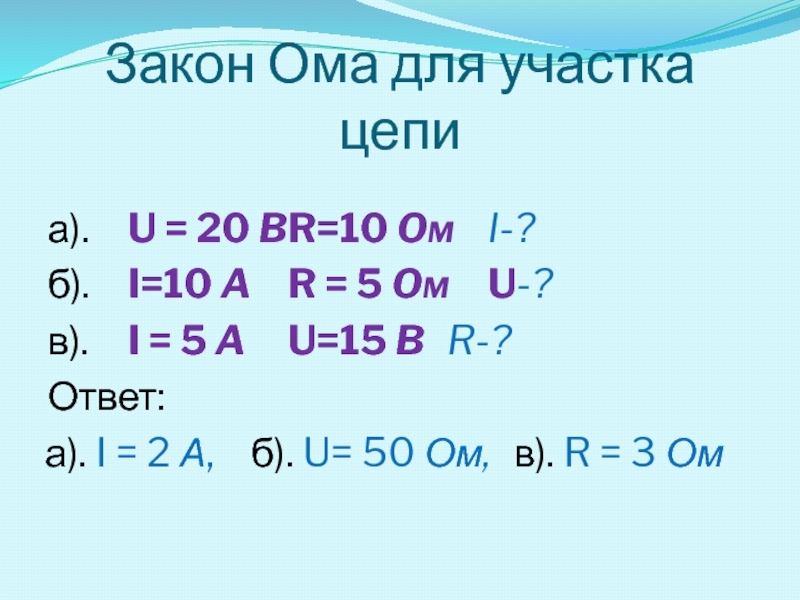

I=10 A R = 5 Om U-?
в). I = 5 A U=15 B R-?
Ответ:

а). I = 2 А,

б). U= 50 Ом,

в). R = 3 Ом

поперечного сечения 0,5 мм2, если к концам провода приложено напряжение 6,8 B.

Дано: Решение:

I=100м

S=0,5мм2

U=6,8В


I-?

Найти:

Ответ: Сила тока равна 2 А.

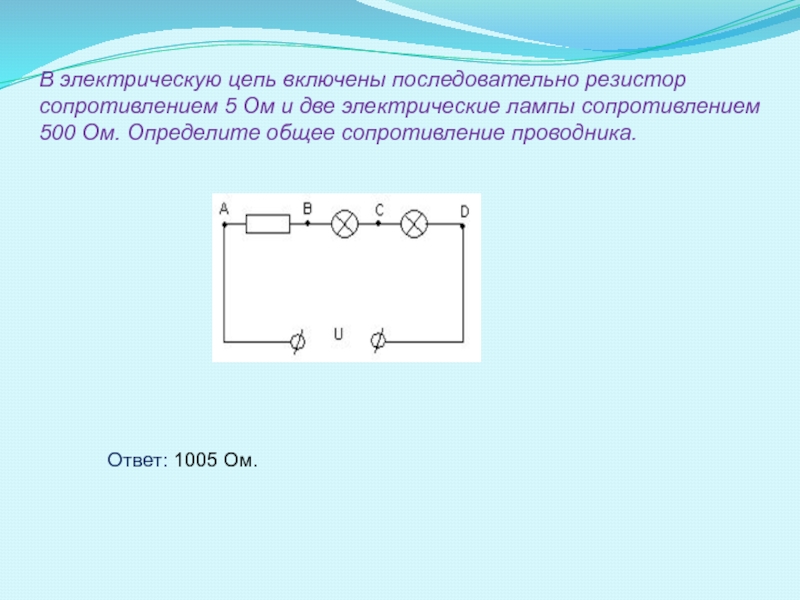

электрические лампы сопротивлением 500 Ом. Определите общее сопротивление проводника.

Ответ: 1005 Ом.

включены, как показано на рисунке, к зажимам источника тока напряжением 6В. Найдите силу тока во всей цепи.

Ответ: Сила тока во всей цепи равна 1,4 А.

качаемся мы в лад-
(Наклоны взад-вперёд.)
Головой теперь покрутим-
Так мы лучше думать будем.
Поворот и поворот,
А потом наоборот.
(Вращения головой в стороны.)
Встанем, дети, на носочки -
(Потягивания — руки вверх.)
На зарядке ставим точку.

Ф
И
З
К
У
Л
Ь
Т
М
И
Н
У
Т
К
А

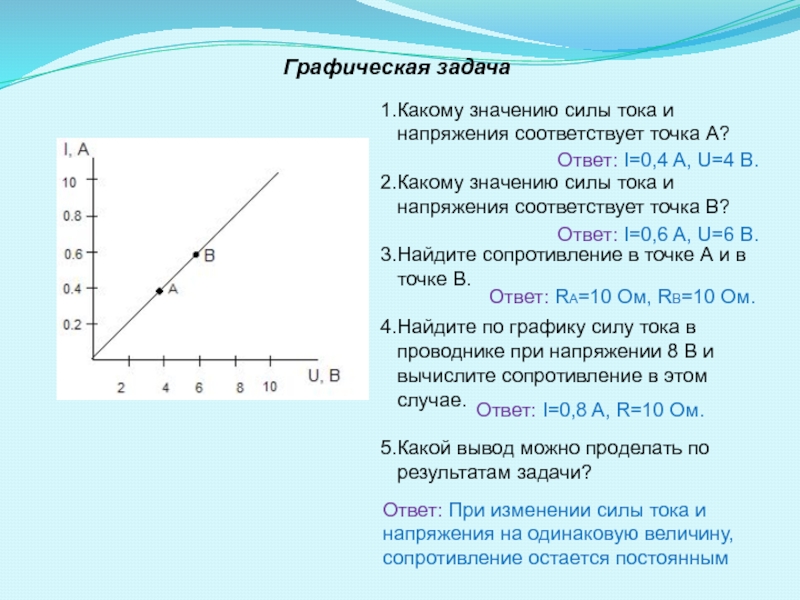

силы тока и напряжения соответствует точка В?

Найдите сопротивление в точке А и в точке В.

Найдите по графику силу тока в проводнике при напряжении 8 В и вычислите сопротивление в этом случае.

Какой вывод можно проделать по результатам задачи?

Ответ: При изменении силы тока и напряжения на одинаковую величину, сопротивление остается постоянным

Графическая задача

Ответ: I=0,4 A, U=4 B.

Ответ: I=0,6 A, U=6 B.

Ответ: RА=10 Ом, RВ=10 Ом.

Ответ: I=0,8 A, R=10 Ом.

площадь поперечного сечения S.

к лабораторной работе №6.

? Достигли мы поставленной цели?
Какое задание вызвало наибольший интерес и почему?
Понятно? Полезно? Интересно?
Чему я научился на уроке?
Что мне дал этот урок?
Чем привлек?
Заставил задуматься?
С каким настроением мы сегодня уходим?
