Презентация, доклад на тему Проведение лабораторных и практических работ в 8 классе по теме Электричество с использованием оборудования Phywe
Содержание
- 1. Проведение лабораторных и практических работ в 8 классе по теме Электричество с использованием оборудования Phywe
- 2. Законы параллельного соединенияСила тока Напряжение Сопротивление Iобщ
- 3. Работа электрического тока
- 4. Мощность электрического тока
- 5. Работа и мощность электрического тока.
- 6. Закон Джоуля-Ленца.
- 7. 1.«Две электрические лампы мощностью 100 и 25
- 8. Решение. Дано:P1=100Вт; P2=25Вт; U1=U2=220B;Найти:R1-? R2-?Решение:P=IU=U2/R;
- 9. 2.«Две электрические лампы мощностью
- 10. При последовательном соединении сила
- 11. 3.«Две электрические лампы мощностью 100 Вт и
- 12. При параллельном соединении напряжение в обоих резисторах
- 13. В какой из лампочек сила тока больше?
Законы параллельного соединенияСила тока Напряжение Сопротивление Iобщ = I1 + I2 Uобщ = U1 = U2 1/Rобщ = 1/R1 + 1/R2
Слайд 1Законы последовательного соединения
Сила тока
Напряжение
Сопротивление
Iобщ = I1 = I2

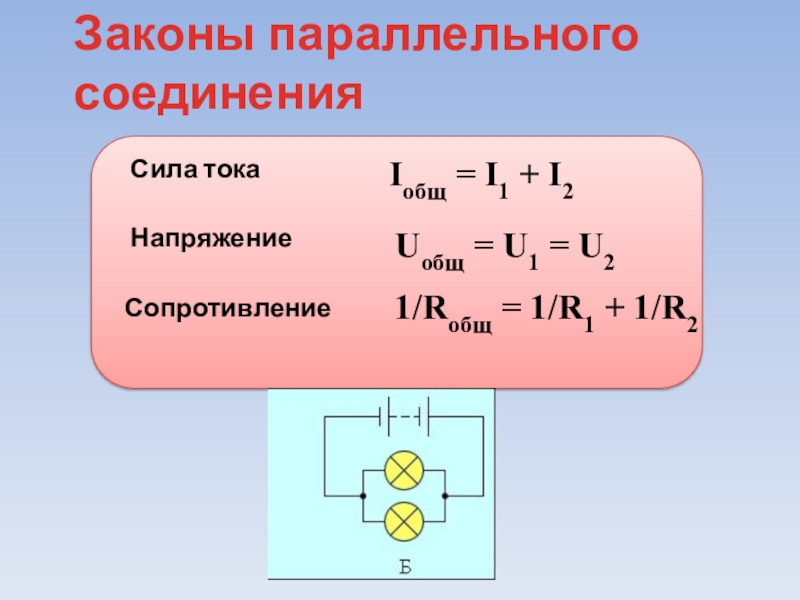

Слайд 2Законы параллельного соединения
Сила тока
Напряжение
Сопротивление
Iобщ = I1 + I2
Uобщ = U1 = U2
1/Rобщ = 1/R1 + 1/R2
Слайд 71.«Две электрические лампы мощностью 100 и 25 Вт рассчитаны на напряжение
220В.
Электрическое сопротивление какой лампы больше? Во сколько раз?»

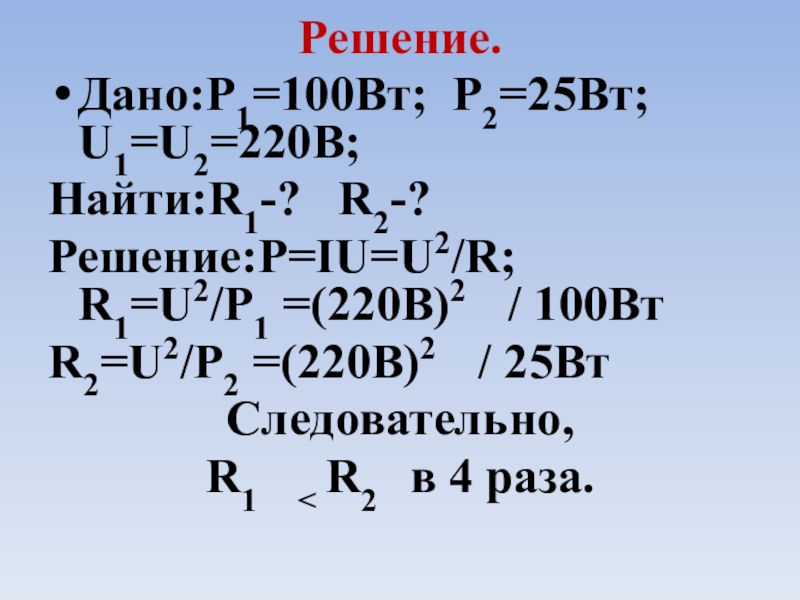

Слайд 8Решение.
Дано:P1=100Вт; P2=25Вт; U1=U2=220B;
Найти:R1-? R2-?
Решение:P=IU=U2/R; R1=U2/P1 =(220B)2
/ 100Вт
R2=U2/P2 =(220B)2 / 25Вт
Следовательно,
R1 < R2 в 4 раза.
R2=U2/P2 =(220B)2 / 25Вт
Следовательно,
R1 < R2 в 4 раза.

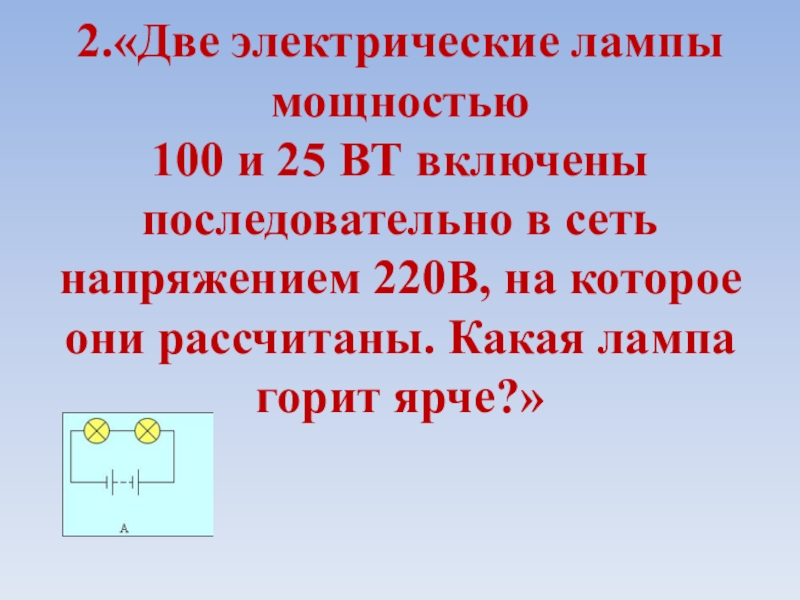

Слайд 9 2.«Две электрические лампы мощностью 100 и 25 ВТ включены последовательно в
сеть напряжением 220В, на которое они рассчитаны. Какая лампа горит ярче?»

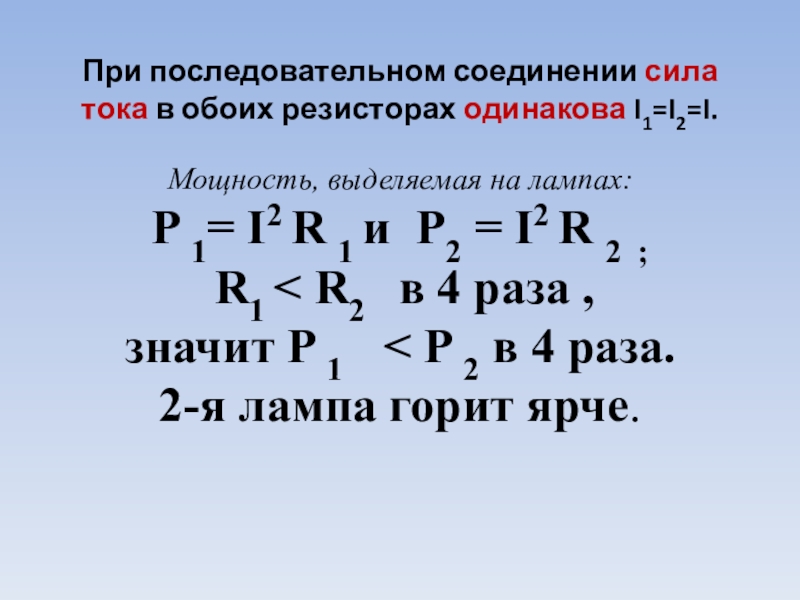

Слайд 10 При последовательном соединении сила тока в обоих резисторах одинакова I1=I2=I. Мощность, выделяемая на
лампах:
P 1= I2 R 1 и P2 = I2 R 2 ;
R1 < R2 в 4 раза ,
значит P 1 < P 2 в 4 раза.
2-я лампа горит ярче.

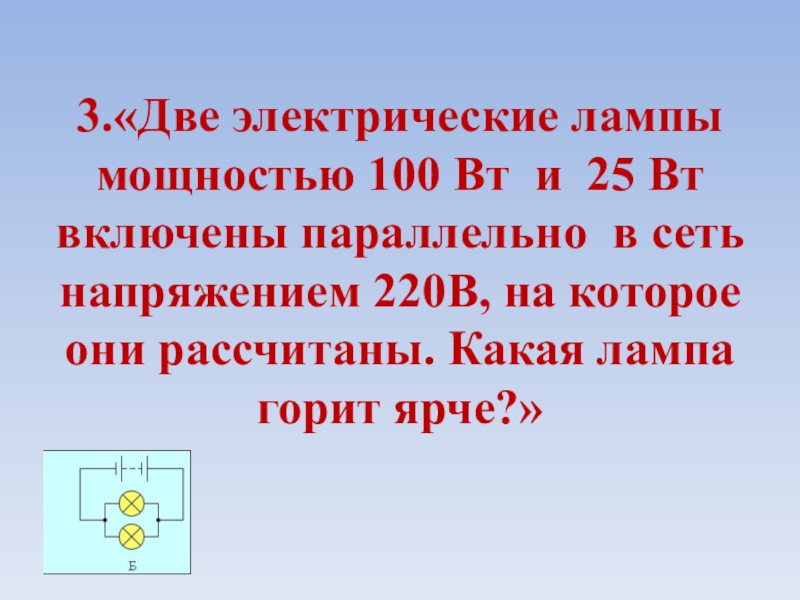

Слайд 113.«Две электрические лампы мощностью 100 Вт и 25 Вт включены параллельно
в сеть напряжением 220В, на которое они рассчитаны. Какая лампа горит ярче?»

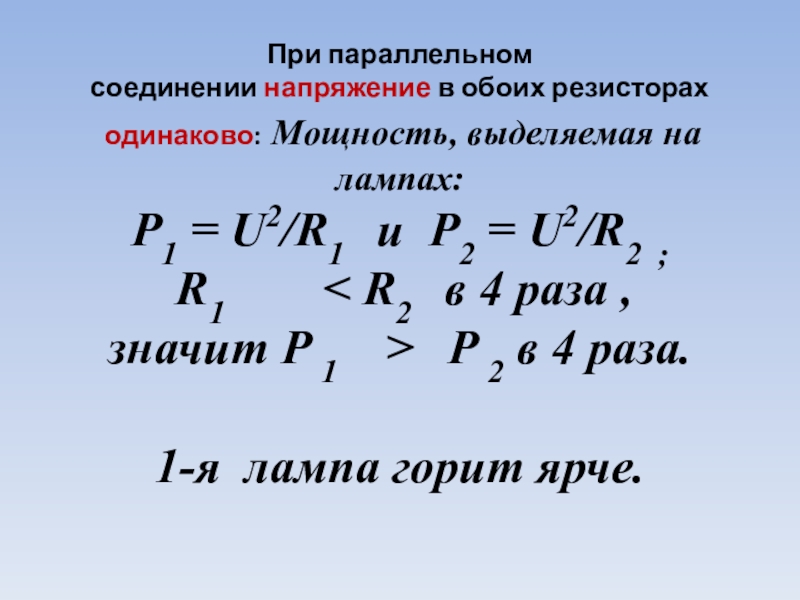

Слайд 12При параллельном соединении напряжение в обоих резисторах одинаково: Мощность, выделяемая на лампах: P1
= U2/R1 и P2 = U2/R2 ;
R1 < R2 в 4 раза ,
значит P 1 > P 2 в 4 раза.
1-я лампа горит ярче.
