Презентация, доклад решение задач на расчет цепей с конденсаторами
Содержание
- 1. Презентация решение задач на расчет цепей с конденсаторами
- 2. Конденсатор ёмкостью 2 мкФ присоединён к
- 3. Расчет электрических
- 4. Последовательное соединениеU = U1 + U2U = U1 = U2 q = q1 = q2 q = q1 + q2
- 5. Конденсатор ёмкостью 2 мкФ присоединён к
- 6. ξabR1R2R3cветвь, в которую включен конденсатор, не учитывают,
- 7. Найти заряд конденсатора.4Алгоритм решения задач на расчет
- 8. Конденсатор электроемкостью 1000 мкФ включен в цепь,
- 9. I = ε/( R2 + R3 +
- 10. rНайдите заряды и напряжения на конденсаторах, если
- 11. R1R2 C2C1 ВξI = ξ/( R1 +

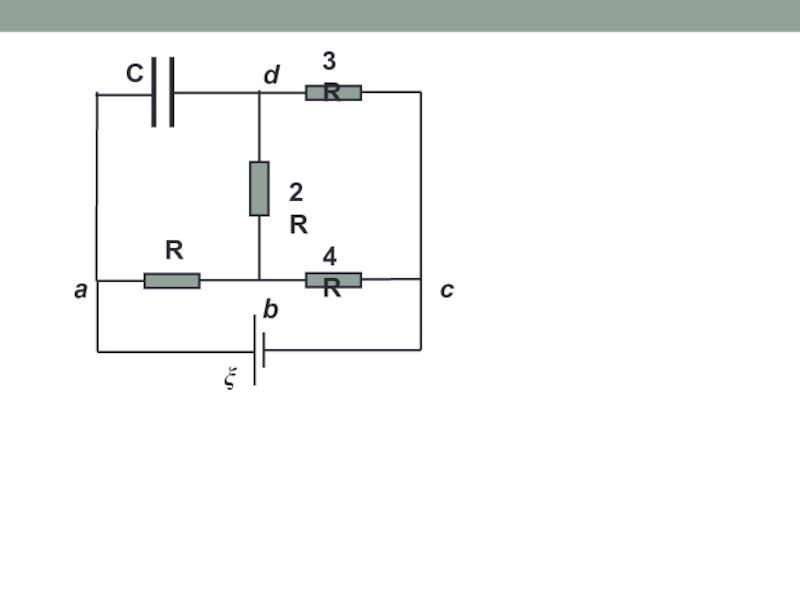

- 12. R4R2R3Rξacbd
Конденсатор ёмкостью 2 мкФ присоединён к источнику постоянного тока с ЭДС 3,6 В и внутренним сопротивлением 1 Ом. Сопротивление резисторов R1 = 4 Ом, R2 = 7 Ом R3 = 3 Ом. Каков заряд на

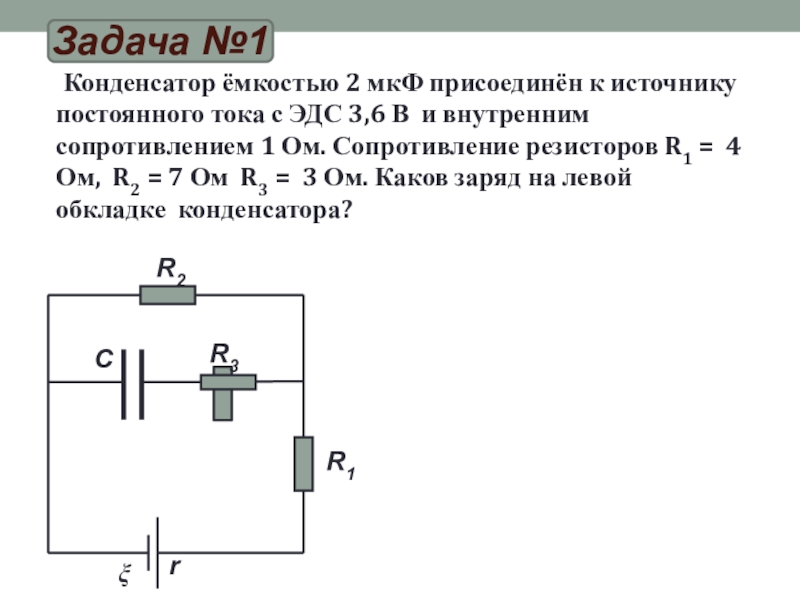

Слайд 2 Конденсатор ёмкостью 2 мкФ присоединён к источнику постоянного тока с
ЭДС 3,6 В и внутренним сопротивлением 1 Ом. Сопротивление резисторов R1 = 4 Ом, R2 = 7 Ом R3 = 3 Ом. Каков заряд на левой обкладке конденсатора?

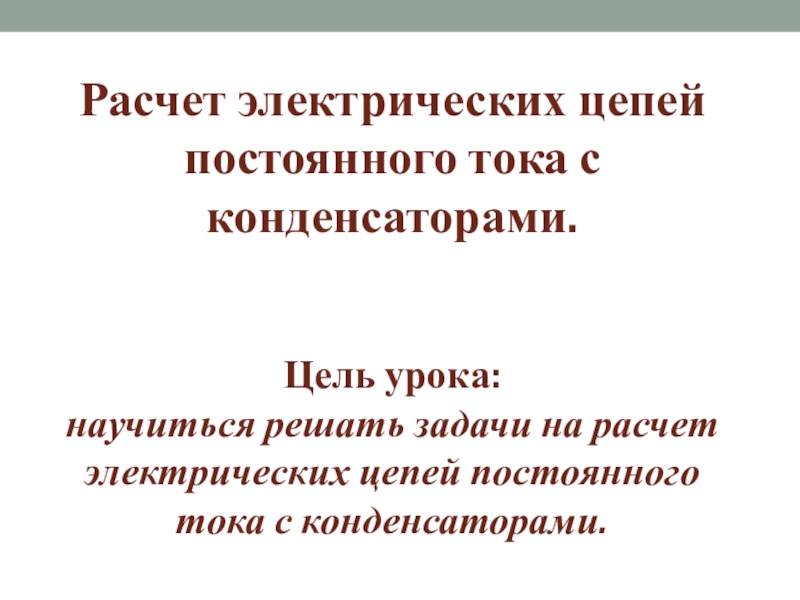

Слайд 3 Расчет электрических цепей постоянного тока с конденсаторами. Цель урока: научиться решать задачи на
расчет электрических цепей постоянного тока с конденсаторами.
Слайд 5 Конденсатор ёмкостью 2 мкФ присоединён к источнику постоянного тока с
ЭДС 3,6 В и внутренним сопротивлением 1 Ом. Сопротивление резисторов R1 = 4 Ом, R2 = 7 Ом R3 = 3 Ом. Каков заряд на левой обкладке конденсатора?

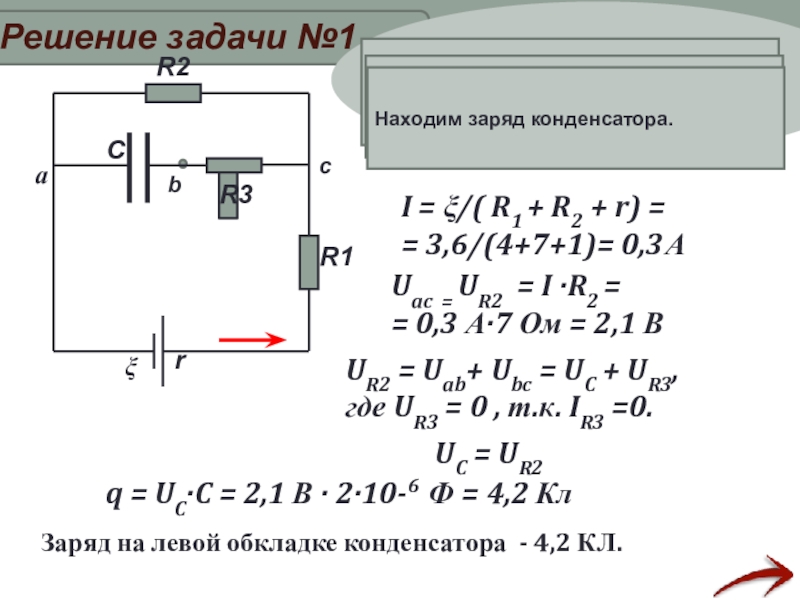

Слайд 6ξ
a
b
R1
R2
R3
c
ветвь, в которую включен конденсатор, не учитывают, и схему рисуют без
неё.
Находим токи во всех ветвях и падения напряжения между всеми узлами цепи
I = ξ/( R1 + R2 + r) =
= 3,6/(4+7+1)= 0,3А
UR2 = Uab+ Ubc = UC + UR3, где UR3 = 0 , т.к. IR3 =0.
Uac = UR2 = I ·R2 =
= 0,3 А·7 Ом = 2,1 В
q = UC·C = 2,1 В · 2·10-6 Ф = 4,2 Кл
Восстановим цепь и определим падение напряжения на конденсаторе
r
C
UC = UR2
Находим заряд конденсатора.
Заряд на левой обкладке конденсатора - 4,2 КЛ.
Слайд 7Найти заряд конденсатора.
4
Алгоритм решения задач на расчет электрических цепей с конденсаторами.
Найти
токи во всех ветвях и падения напряжения между всеми узлами цепи.
Восстановить цепь (включить ветвь с конденсатором) и определить падение напряжения на конденсаторе.
Слайд 8Конденсатор электроемкостью 1000 мкФ включен в цепь, как показано на рисунке.
ЭДС источника тока 30 В, внутреннее сопротивление источника равно 10 Ом, сопротивление резисторов R1=10 Ом, R2=20 Ом, R3= 30 Ом. Найдите заряд конденсатора.
Слайд 9I = ε/( R2 + R3 + r) =
= 30В/(20+30+10) Ом=
0,5А
Uac = UR2 = I ·R2 =
= 0,5 А·20 Ом = 10 В
UR2 = Uab+ Ubc = UC + UR1, где UR1 = 0 , т.к. IR1 =0.
UC = UR2
q = UC·C = 20 В · 10-3 Ф = 0,01 Кл
a
c
b
Слайд 10r

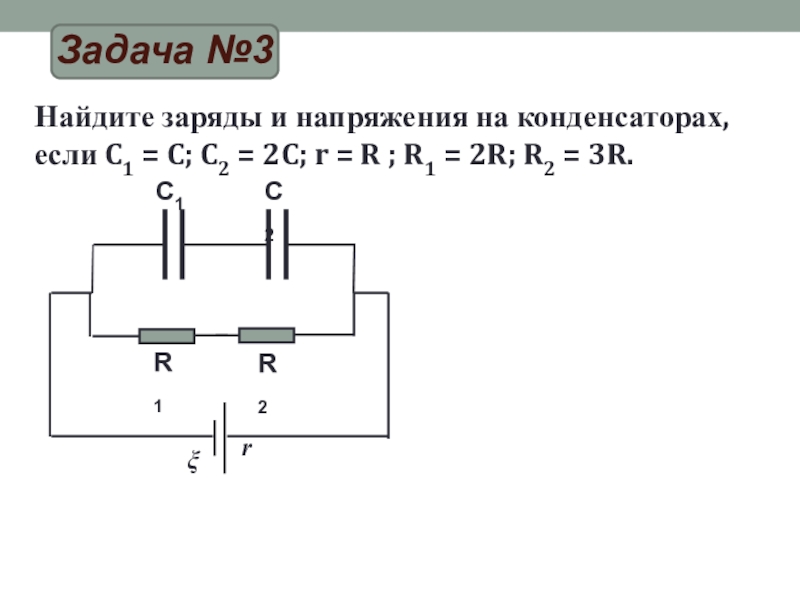

Найдите заряды и напряжения на конденсаторах,
если C1 = C; C2
= 2C; r = R ; R1 = 2R; R2 = 3R.

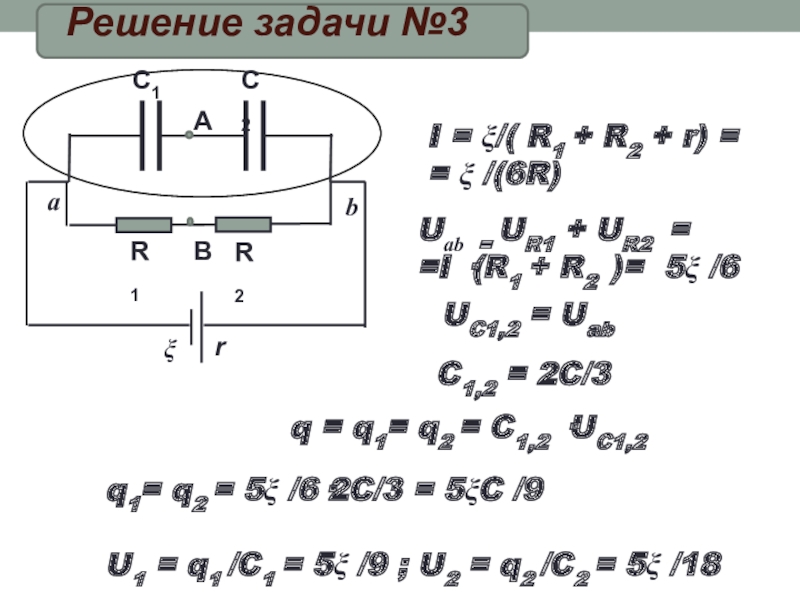

Слайд 11
R1
R2
C2
C1
В
ξ
I = ξ/( R1 + R2 + r) =
=
ξ /(6R)
Uab = UR1 + UR2 =
=I ·(R1 + R2 )= 5ξ /6
q = q1= q2 = C1,2 ·UC1,2
UC1,2 = Uab
q1= q2 = 5ξ /6·2C/3 = 5ξC /9
U1 = q1 /C1 = 5ξ /9 ; U2 = q2 /C2 = 5ξ /18
a
b
C1,2 = 2C/3
r
