Слайд 1ОСНОВЫ ТЕРМОДИНАМИКИ И ТЕПЛОТЕХНИКИ
ПРЕПОДАВАТЕЛЬ ЛОБКО И.Н.
ПАВЛОДАРСКИЙ НЕФТЕГАЗОВЫЙ КОЛЛЕДЖ
2017 год
«ГАЗОТУРБИННЫЕ УСТАНОВКИ»

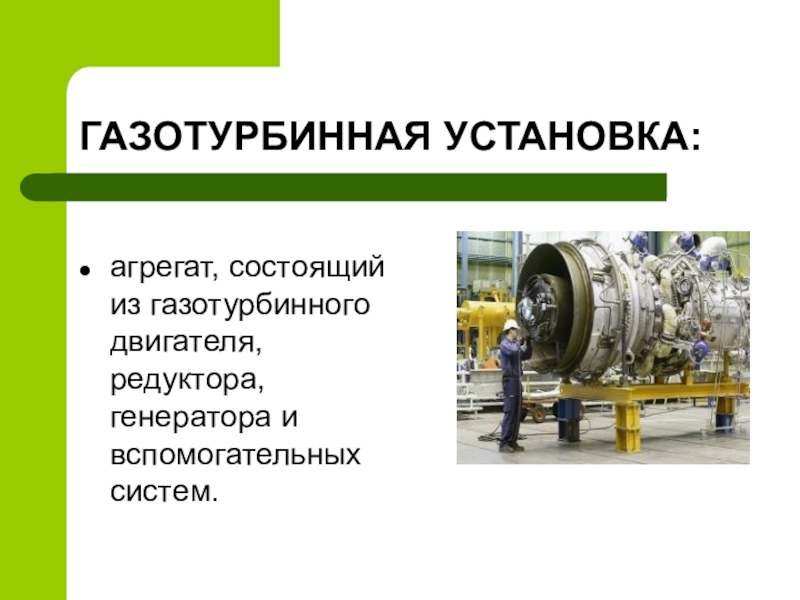

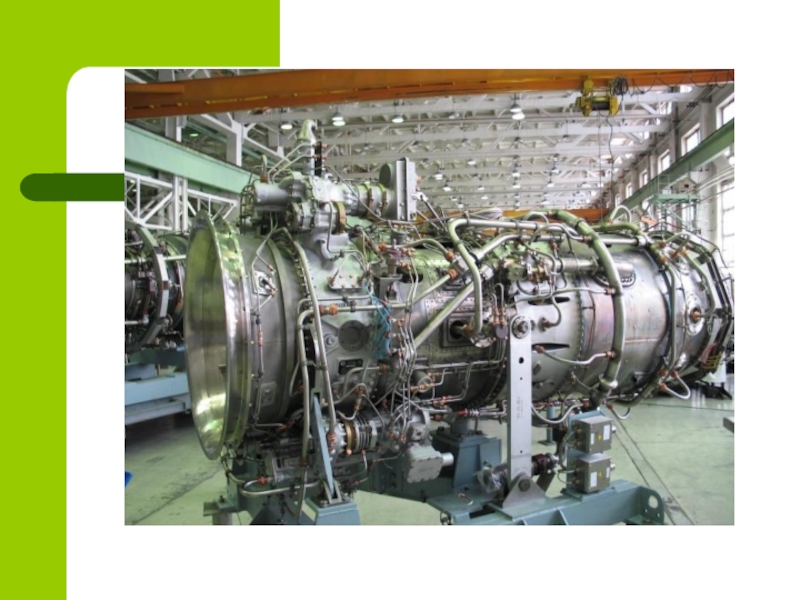

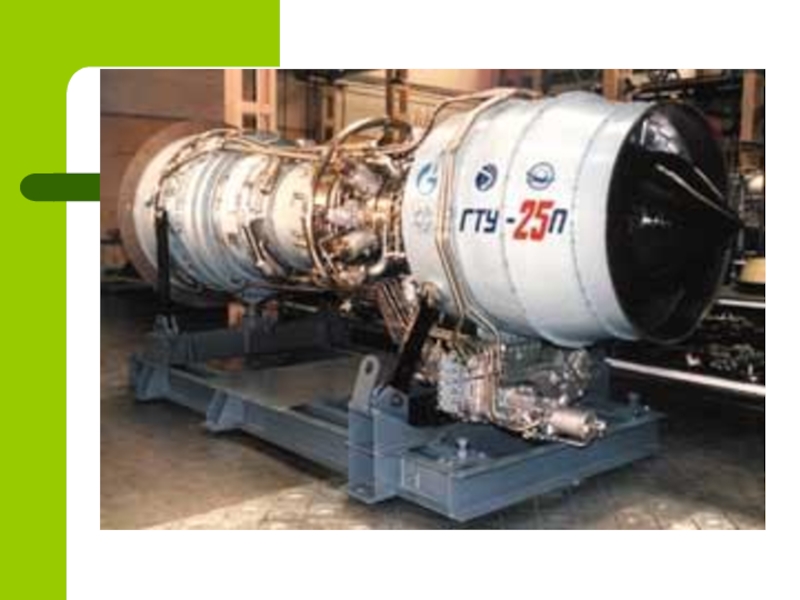

Слайд 3ГАЗОТУРБИННАЯ УСТАНОВКА:
агрегат, состоящий из газотурбинного двигателя, редуктора, генератора и вспомогательных систем.
Слайд 5Поток газа, образованный в результате сгорания топлива, воздействуя на лопатки турбины,
создает крутящий момент и вращает ротор, который в свою очередь соединен с генератором. Генератор вырабатывает электроэнергию.
Слайд 6ПРИНЦИП ДЕЙСТВИЯ ГТУ:
многоступенчатый компрессор сжимает атмосферный воздух, и подает его под
высоким давлением в камеру сгорания. В камеру сгорания подается и определенное количество топлива. При столкновении на высокой скорости топливо и воздух воспламеняются. Топливовоздушная смесь сгорает, выделяя большое количество энергии. Затем, энергия газообразных продуктов сгорания преобразуется в механическую работу за счёт вращения струями раскаленного газа лопаток турбины.

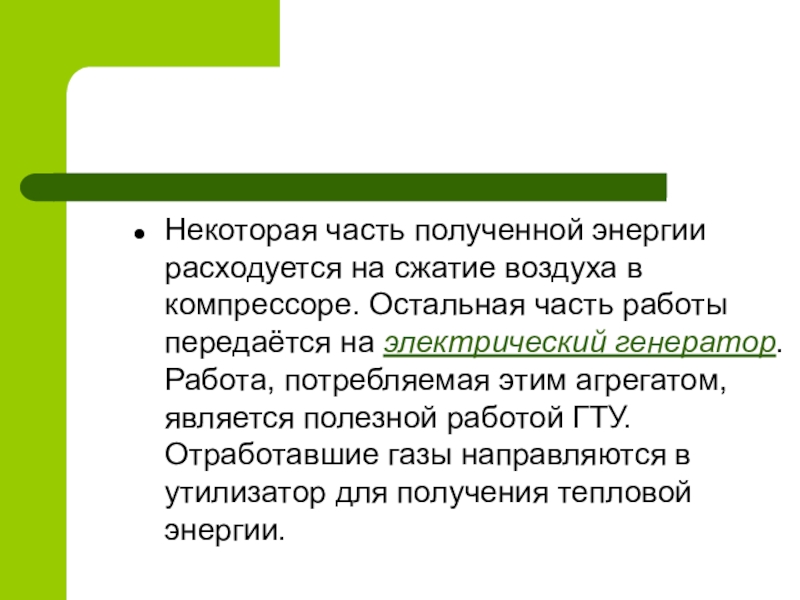

Слайд 7Некоторая часть полученной энергии расходуется на сжатие воздуха в компрессоре. Остальная
часть работы передаётся на электрический генератор. Работа, потребляемая этим агрегатом, является полезной работой ГТУ. Отработавшие газы направляются в утилизатор для получения тепловой энергии.
Слайд 8ИЗ ИСТОРИИ РАЗВИТИЯ ГТУ:
Принцип действия ГТУ был известен уже в XVIII
в., а первый газотурбинный двигатель был построен в России инженером П.Д.Кузьминским в 1897—1900 гг. и тогда же прошел предварительные испытания. Полезная мощность от ГТУ была впервые получена в 1906 г. на установке французских инженеров Арменго и Лемаля.
Слайд 9ПРИМЕНЕНИЕ:
В технологических процессах нефтеперегонных и химических производств горючие отходы используются в
качестве топлива для газовых турбин.
Кроме того, ГТУ служат приводом нагнетателей природного газа на магистральных газопроводах, резервных электрогенераторов пожарных насосов.

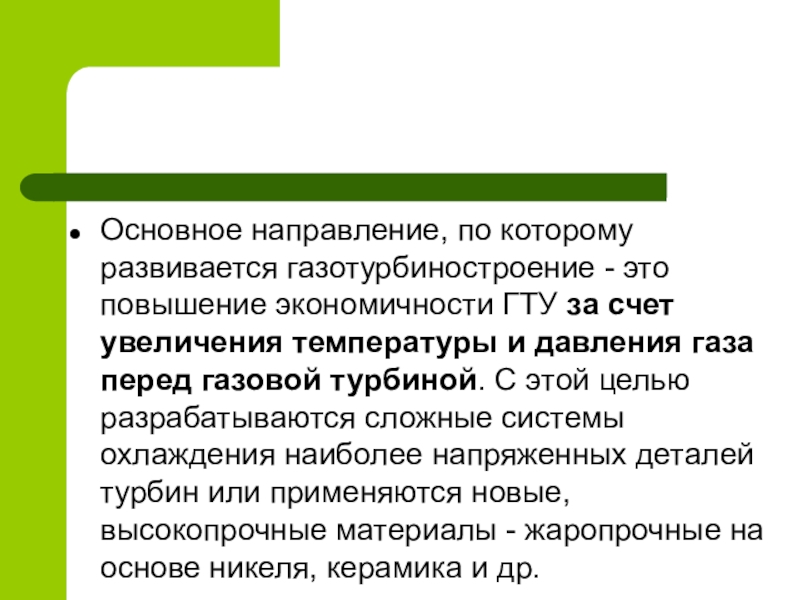

Слайд 10Основное направление, по которому развивается газотурбиностроение - это повышение экономичности ГТУ
за счет увеличения температуры и давления газа перед газовой турбиной. С этой целью разрабатываются сложные системы охлаждения наиболее напряженных деталей турбин или применяются новые, высокопрочные материалы - жаропрочные на основе никеля, керамика и др.

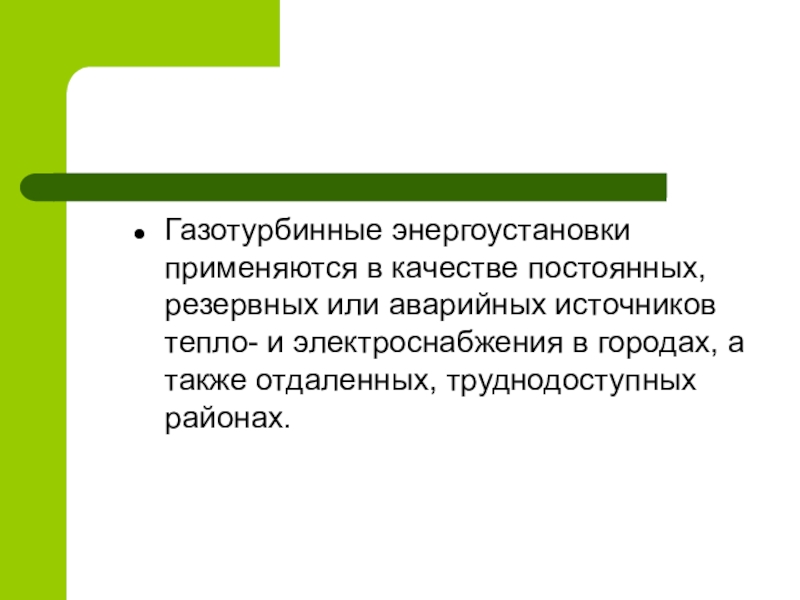

Слайд 11Газотурбинные энергоустановки применяются в качестве постоянных, резервных или аварийных источников тепло-
и электроснабжения в городах, а также отдаленных, труднодоступных районах.
Слайд 12Основные потребители продуктов работы ГТУ:
Нефтедобывающая и газодобывающая промышленность
Металлургическая промышленность
Лесная и деревообрабатывающая
промышленность
Сфера ЖКХ
Сельское хозяйство
Водоочистные сооружения
Утилизация отходов

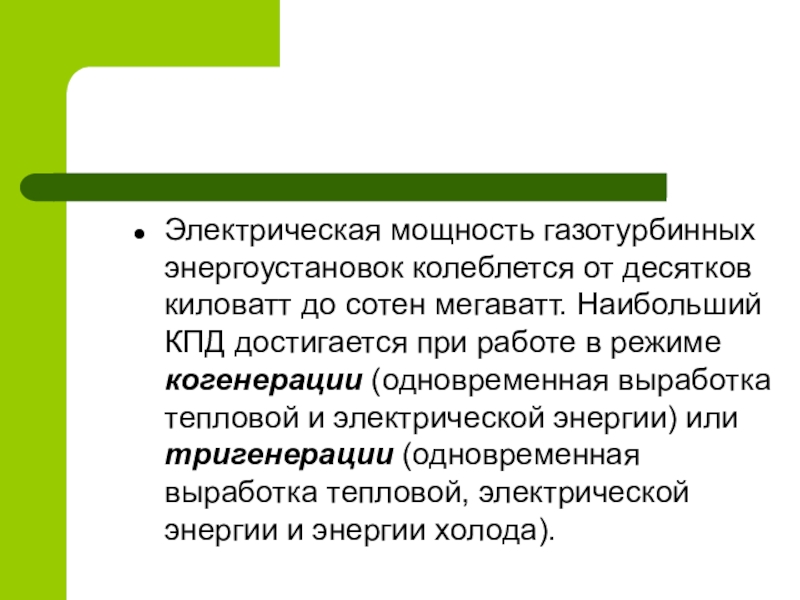

Слайд 13Электрическая мощность газотурбинных энергоустановок колеблется от десятков киловатт до сотен мегаватт.
Наибольший КПД достигается при работе в режиме когенерации (одновременная выработка тепловой и электрической энергии) или тригенерации (одновременная выработка тепловой, электрической энергии и энергии холода).
Слайд 14

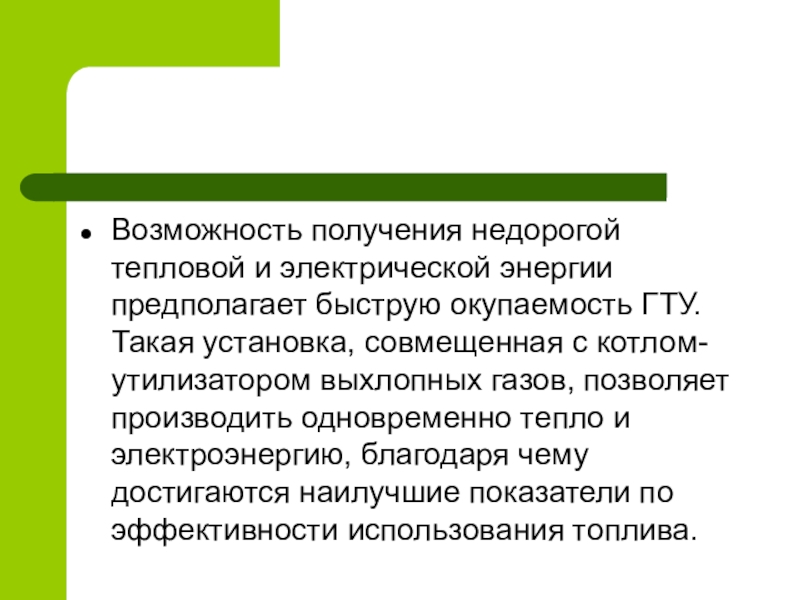

Возможность получения недорогой тепловой и электрической энергии предполагает быструю окупаемость ГТУ.
Такая установка, совмещенная с котлом-утилизатором выхлопных газов, позволяет производить одновременно тепло и электроэнергию, благодаря чему достигаются наилучшие показатели по эффективности использования топлива.
Слайд 15

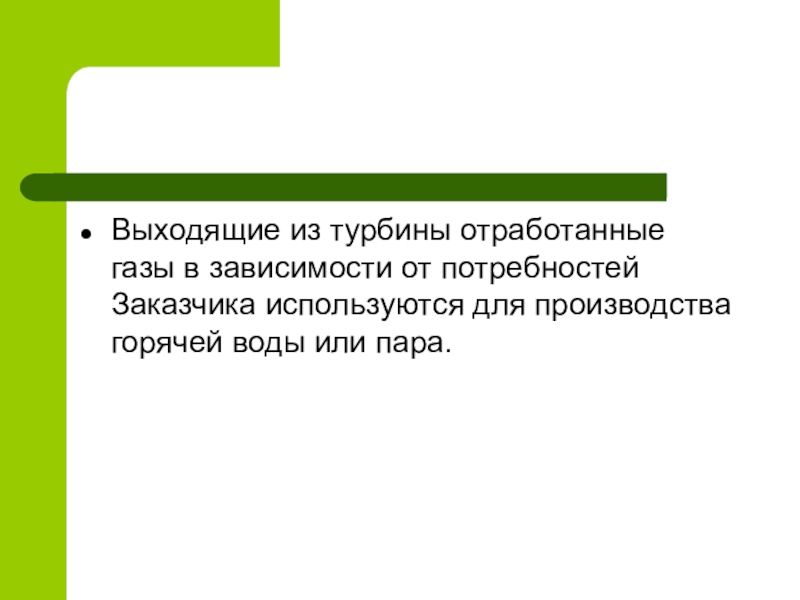

Выходящие из турбины отработанные газы в зависимости от потребностей Заказчика используются
для производства горячей воды или пара.

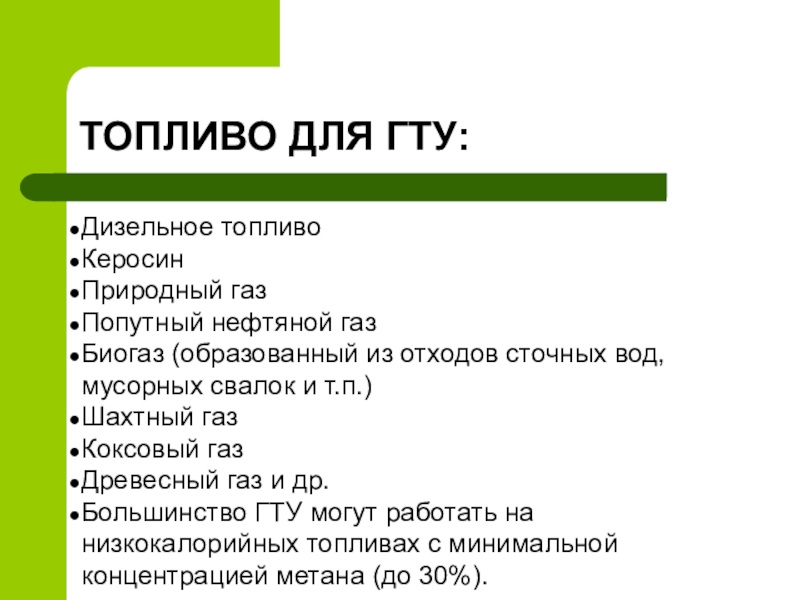

Слайд 16ТОПЛИВО ДЛЯ ГТУ:
Дизельное топливо
Керосин
Природный газ
Попутный нефтяной газ
Биогаз (образованный из отходов сточных
вод, мусорных свалок и т.п.)
Шахтный газ
Коксовый газ
Древесный газ и др.
Большинство ГТУ могут работать на низкокалорийных топливах с минимальной концентрацией метана (до 30%).
Слайд 17Преимущества газотурбинных электростанций:
Минимальный ущерб для окружающей среды: низкий расход масла, возможность
работы на отходах производства; выбросы вредных веществ: в пределах 25 ppm
Низкий уровень шума и вибраций. Этот показатель не превышает 80-85 дБа.
Компактные размеры и небольшой вес.
Возможность работы на различных видах топлива.
Эксплуатация газотурбинных электростанций как в автономном режиме, так и параллельно с сетью.
Возможность работы газотурбинной электростанции в течение длительного времени при очень низких нагрузках, в том числе в режиме холостого хода.
Максимально допустимая перегрузка: 150% номинального тока в течение 1 минуты, 110% номинального тока в течение 2 часов.
Способность системы генератора и возбудителя выдерживать не менее 300% номинального непрерывного тока генератора в течение 10 секунд в случае трехфазного симметричного короткого замыкания.
Слайд 18Схема ГТУ с одновальным ГТД простого цикла
Слайд 19В компрессор (1) газотурбинного силового агрегата подается чистый воздух. Под высоким
давлением воздух из компрессора направляется в камеру сгорания (2), куда подается и основное топливо — газ. Смесь воспламеняется. При сгорании газовоздушной смеси образуется энергия в виде потока раскаленных газов. Этот поток с высокой скоростью устремляется на рабочее колесо турбины (3) и вращает его. Вращательная кинетическая энергия через вал турбины приводит в действие компрессор и электрический генератор (4). С клемм электрогенератора произведенное электричество, обычно через трансформатор, направляется в электросеть, к потребителям энергии.

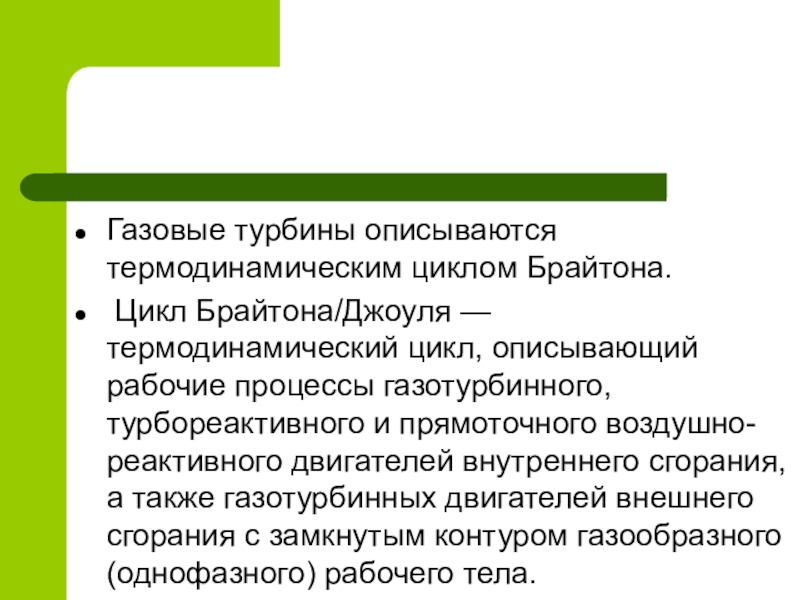

Слайд 20Газовые турбины описываются термодинамическим циклом Брайтона.
Цикл Брайтона/Джоуля — термодинамический цикл,
описывающий рабочие процессы газотурбинного, турбореактивного и прямоточного воздушно-реактивного двигателей внутреннего сгорания, а также газотурбинных двигателей внешнего сгорания с замкнутым контуром газообразного (однофазного) рабочего тела.
Слайд 21

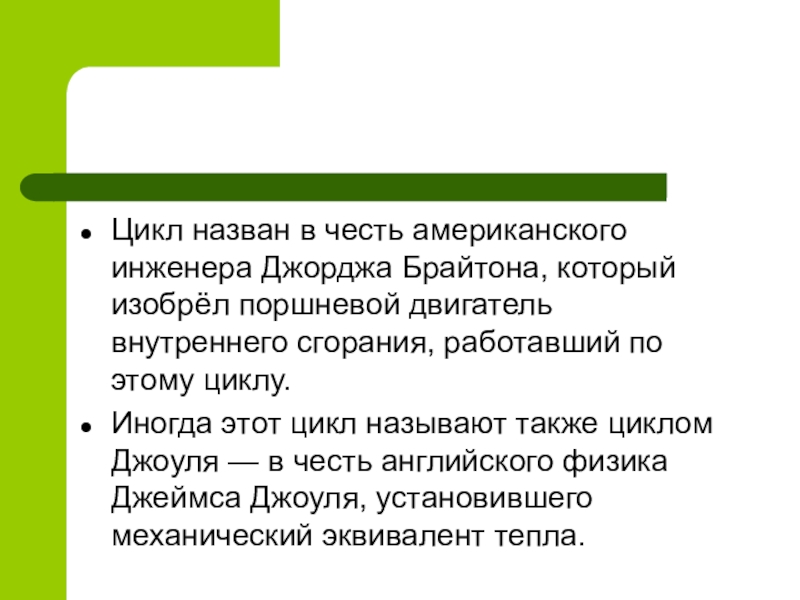

Цикл назван в честь американского инженера Джорджа Брайтона, который изобрёл поршневой
двигатель внутреннего сгорания, работавший по этому циклу.
Иногда этот цикл называют также циклом Джоуля — в честь английского физика Джеймса Джоуля, установившего механический эквивалент тепла.

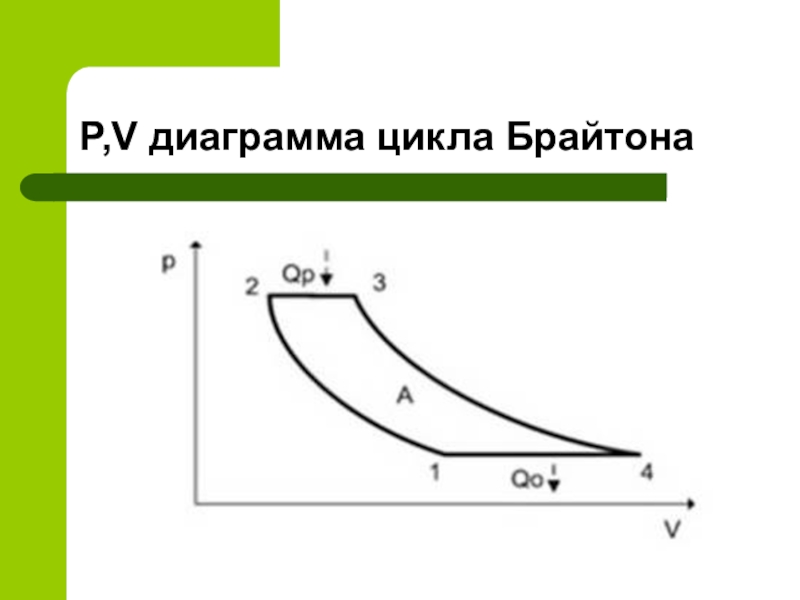

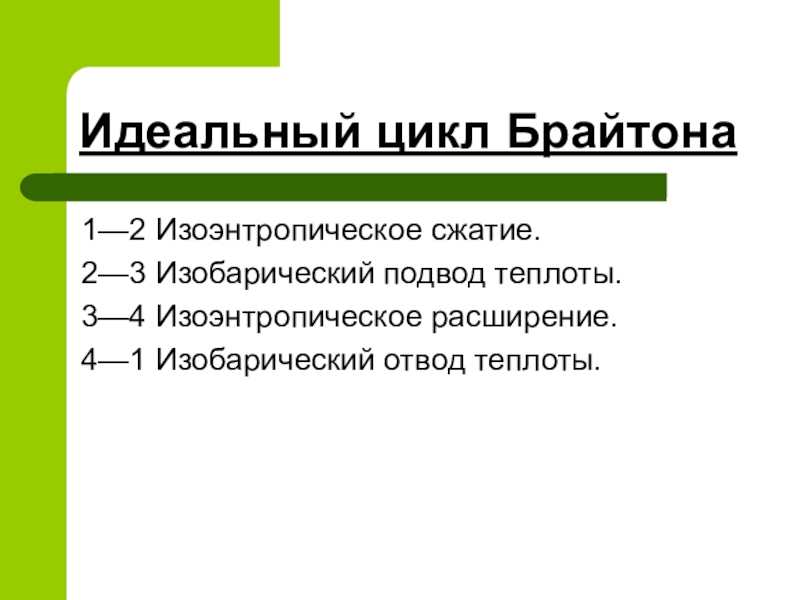

Слайд 23Идеальный цикл Брайтона
1—2 Изоэнтропическое сжатие.
2—3 Изобарический подвод теплоты.
3—4 Изоэнтропическое расширение.
4—1 Изобарический
отвод теплоты.

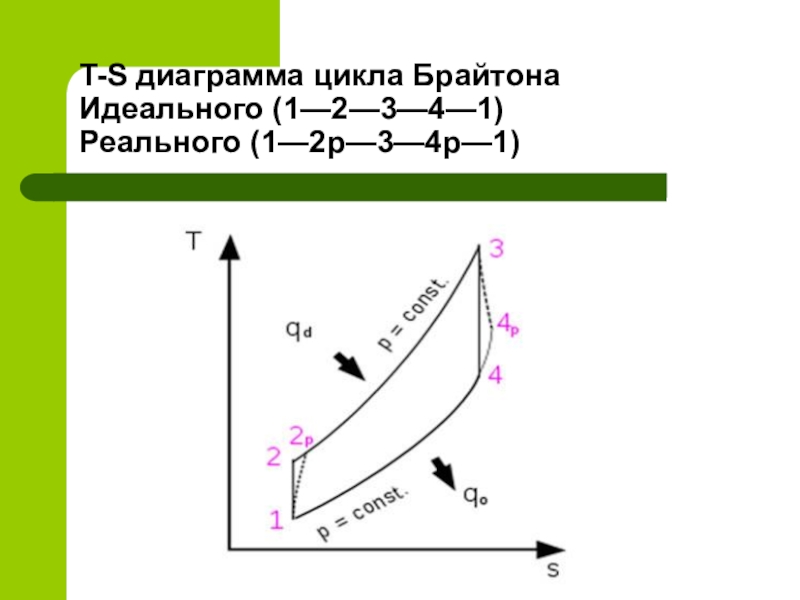

Слайд 24T-S диаграмма цикла Брайтона
Идеального (1—2—3—4—1)
Реального (1—2p—3—4p—1)

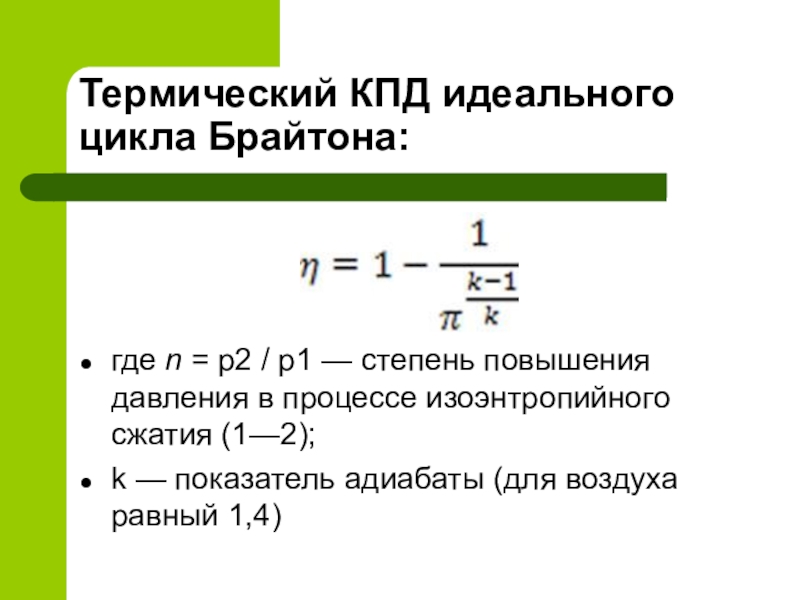

Слайд 25Термический КПД идеального цикла Брайтона:
где n = p2 / p1 —
степень повышения давления в процессе изоэнтропийного сжатия (1—2);
k — показатель адиабаты (для воздуха равный 1,4)

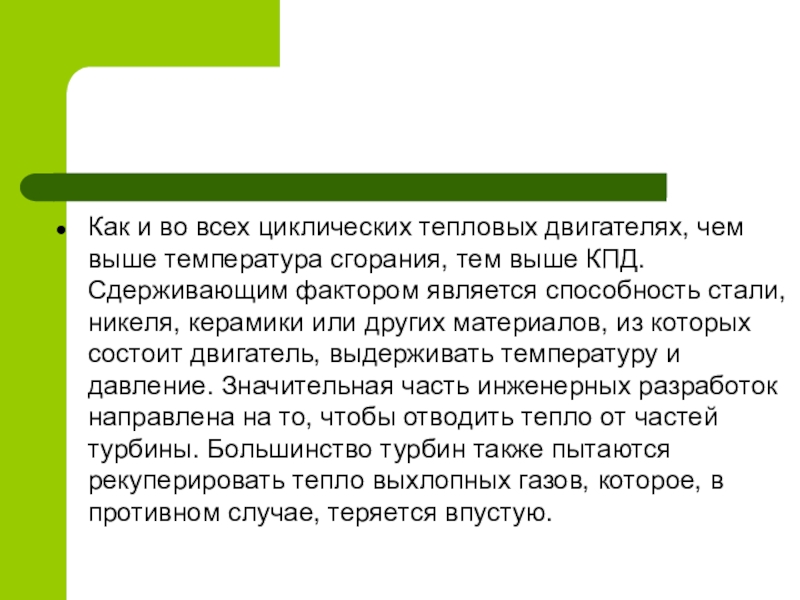

Слайд 26Как и во всех циклических тепловых двигателях, чем выше температура сгорания,
тем выше КПД. Сдерживающим фактором является способность стали, никеля, керамики или других материалов, из которых состоит двигатель, выдерживать температуру и давление. Значительная часть инженерных разработок направлена на то, чтобы отводить тепло от частей турбины. Большинство турбин также пытаются рекуперировать тепло выхлопных газов, которое, в противном случае, теряется впустую.
Слайд 27Рекуператоры
это теплообменники, которые передают тепло выхлопных газов сжатому воздуху перед сгоранием.
При комбинированном цикле тепло передается системам паровых турбин. И при комбинированном производстве тепла и электроэнергии (когенерация) отработанное тепло используется для производства горячей воды.
Слайд 28

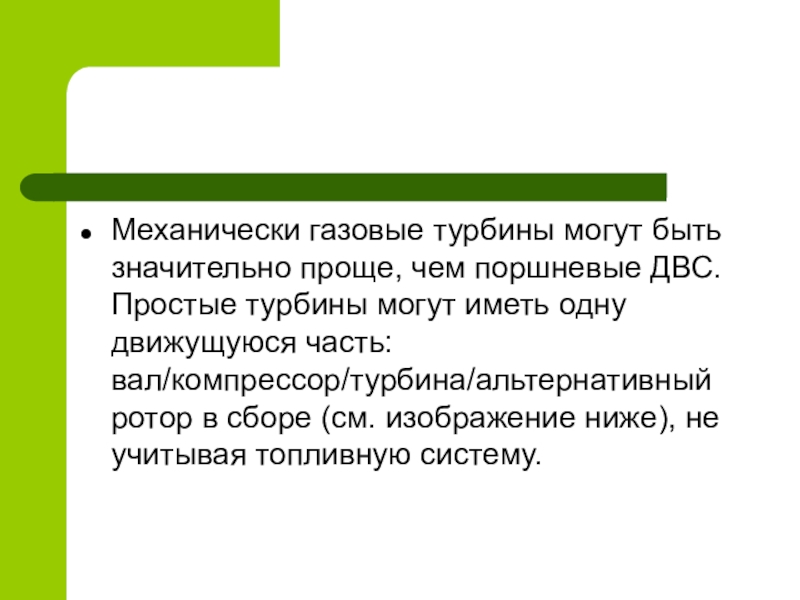

Механически газовые турбины могут быть значительно проще, чем поршневые ДВС. Простые
турбины могут иметь одну движущуюся часть: вал/компрессор/турбина/альтернативный ротор в сборе (см. изображение ниже), не учитывая топливную систему.

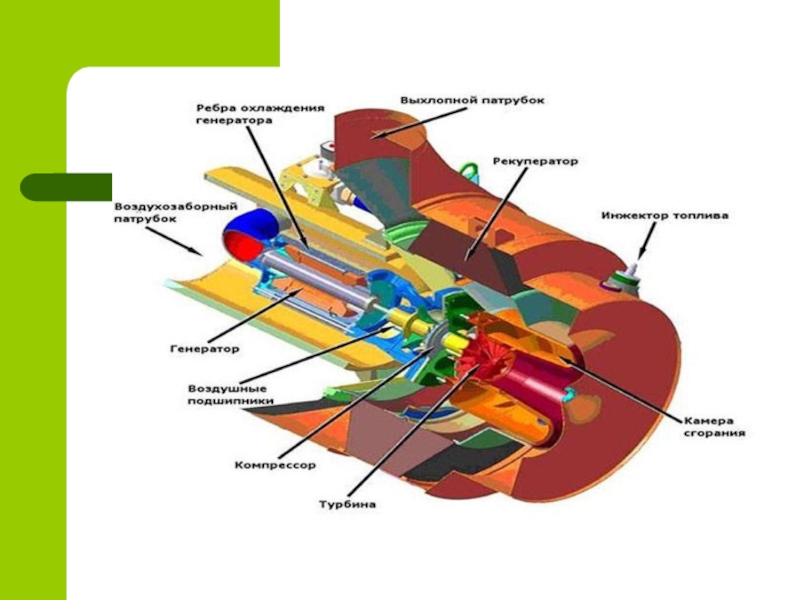

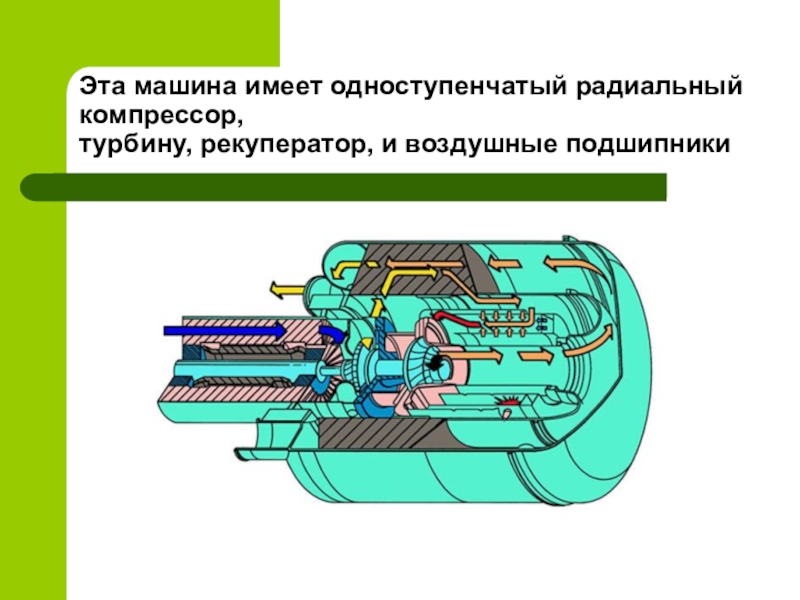

Слайд 29Эта машина имеет одноступенчатый радиальный компрессор,
турбину, рекуператор, и воздушные подшипники
