Презентация, доклад по физике Закон Джоуля-Ленца

Содержание

Закон Ома: сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.Работа электрического тока на участке цепи равна произведению напряжения на концах этого участка, силы тока и времени, в

Слайд 1Нагревание проводников
электрическим током.
Закон Джоуля – Ленца.

Урок 48
Главные цели использования данной презентации

– это активизация познавательной деятельности учащихся, усвоение изучаемого материала учащимися на более доступном уровне, а также мотивация обучения.
Нагревание проводниковэлектрическим током.Закон Джоуля – Ленца.Урок 48Главные цели использования данной презентации – это активизация познавательной деятельности учащихся,

Слайд 2Закон Ома: сила тока в участке цепи прямо пропорциональна напряжению на

концах этого участка и обратно пропорциональна его сопротивлению.

Работа электрического тока на участке цепи равна произведению напряжения на концах этого участка, силы тока и времени, в течение которого совершалась работа.

Сопротивление проводника – физическая величина, характеризующая свойства проводника. Причина сопротивления: взаимодействие движущихся электронов с ионами кристаллической решётки.

?Сформулируйте закон Ома для участка цепи.

?Что называется сопротивлением проводника?

?Чему равна работа электрического тока на участке цепи?

Закон Ома: сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна

Слайд 3Составляйка

Составляйка

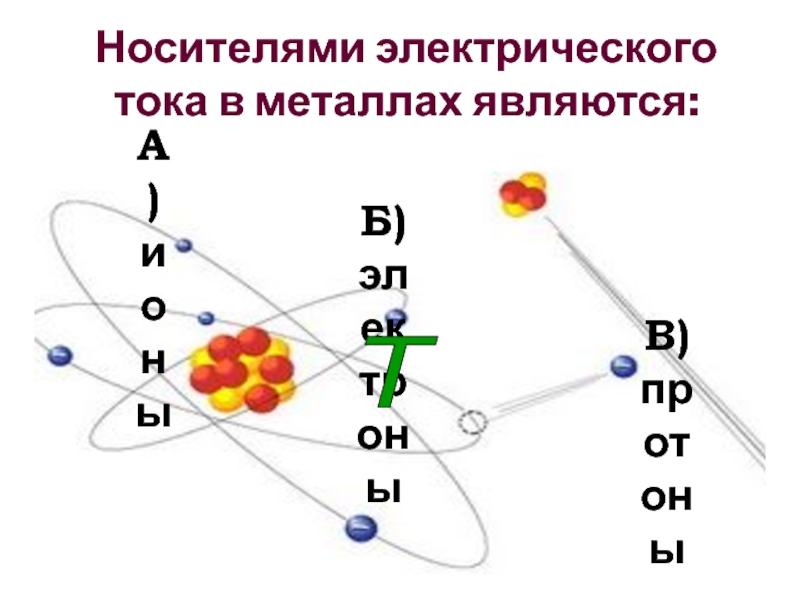

Слайд 4Носителями электрического тока в металлах являются:
А) ионы
Б) электроны
В) протоны

Т

Носителями электрического тока в металлах являются:А) ионыБ) электроныВ) протоныТ

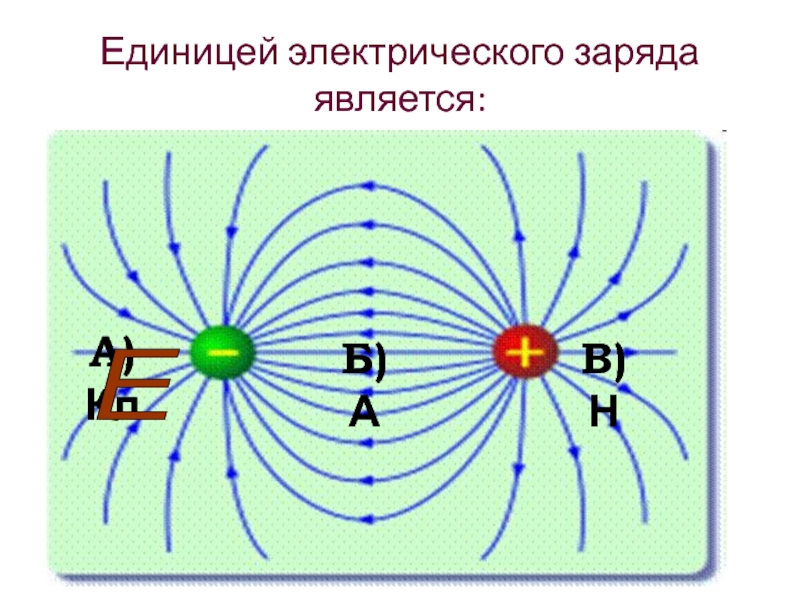

Слайд 5Единицей электрического заряда является:
В) Н
А) Кл
Б) А

Е

Единицей электрического заряда является:В) НА) КлБ) АЕ

Слайд 6Работу электрического тока можно вычислить:
А) А=FS
Б) A=UIt
В) A=U/q
П

Работу электрического тока можно вычислить:А) А=FSБ) A=UItВ) A=U/qП

Слайд 7Закон Ома для участка цепи:
В) I=q/t
А) U=IR
Б) I=U/R
Л

Закон Ома для участка цепи:В) I=q/tА) U=IRБ) I=U/RЛ

Слайд 8Мощность электрического тока вычисляется по формуле:
А) Р=UI
Б) Р=UIt
В) Р=U/R
О

Мощность электрического тока вычисляется по формуле:А) Р=UIБ) Р=UItВ) Р=U/RО

Слайд 9За единицу работы принят:
А) Вт
Б) Дж
В) А
В

За единицу работы принят:А) ВтБ) ДжВ) АВ

Слайд 10Какая из электрических схем составлена без ошибок?

В
Б
V

A

A
V
A

V
А
О

Какая из электрических схем составлена без ошибок?ВБVAAVAVАО

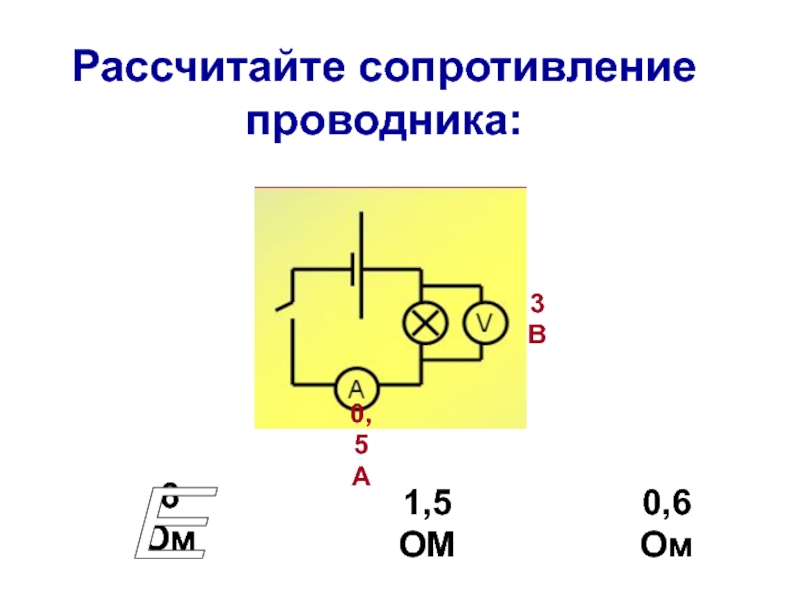

Слайд 11Рассчитайте сопротивление проводника:
6 Ом
1,5 ОМ
0,6 Ом
3 В
0,5 А
Е

Рассчитайте сопротивление проводника:6 Ом1,5 ОМ0,6 Ом3 В0,5 АЕ

Слайд 12Т
Е
П
Л
О
В
О
Е
действие

Т Е П Л О В О Е действие

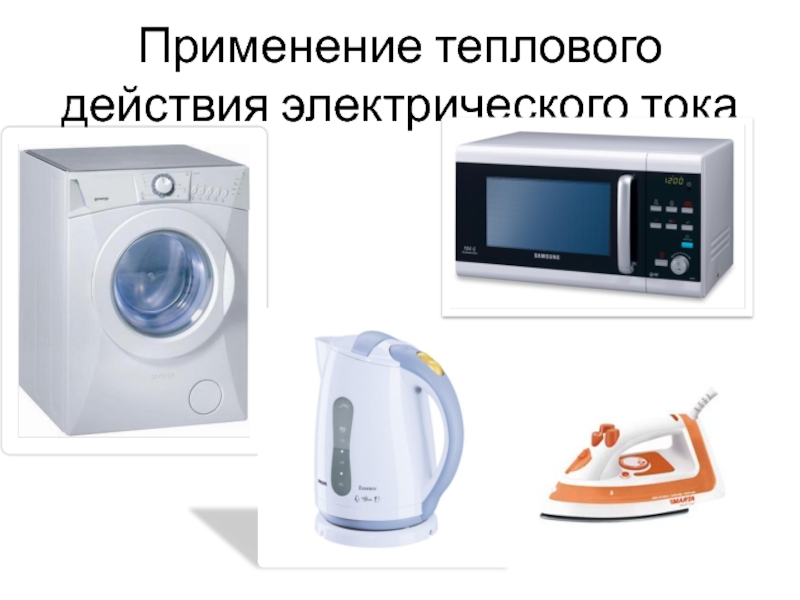

Слайд 13Применение теплового действия электрического тока

Применение теплового действия электрического тока

Слайд 14

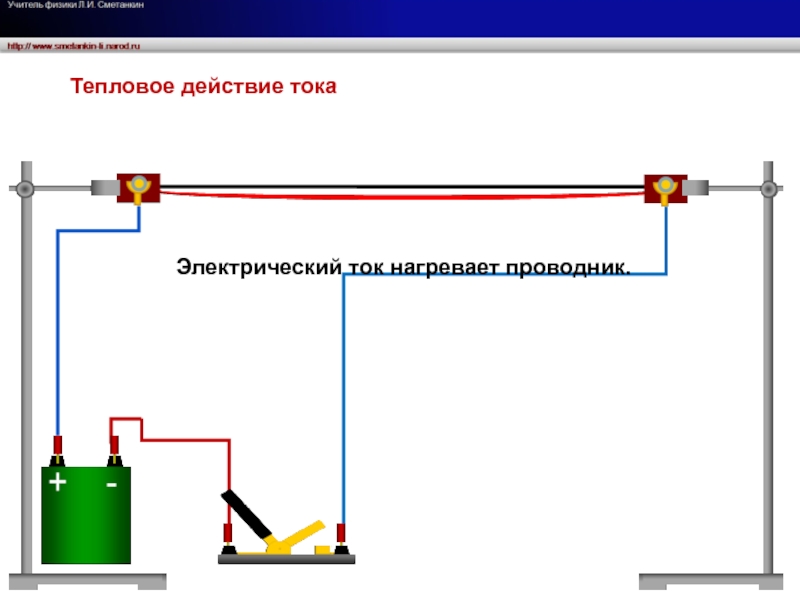

Тепловое действие тока
Электрический ток нагревает проводник.

Тепловое действие токаЭлектрический ток нагревает проводник.

Слайд 15Электрический ток в металлическом проводнике – это упорядоченное движение электронов. Провод

– это кристалл из ионов, поэтому электронам приходится «течь» между ионами, постоянно наталкиваясь на них. При этом часть кинетической энергии электроны передают ионам, заставляя их колебаться сильнее. Кинетическая энергия ионов в узлах кристаллической решетки увеличивается, следовательно, увеличивается внутренняя энергия проводника и, следовательно, его температура. А это и означает, что проводник нагревается.

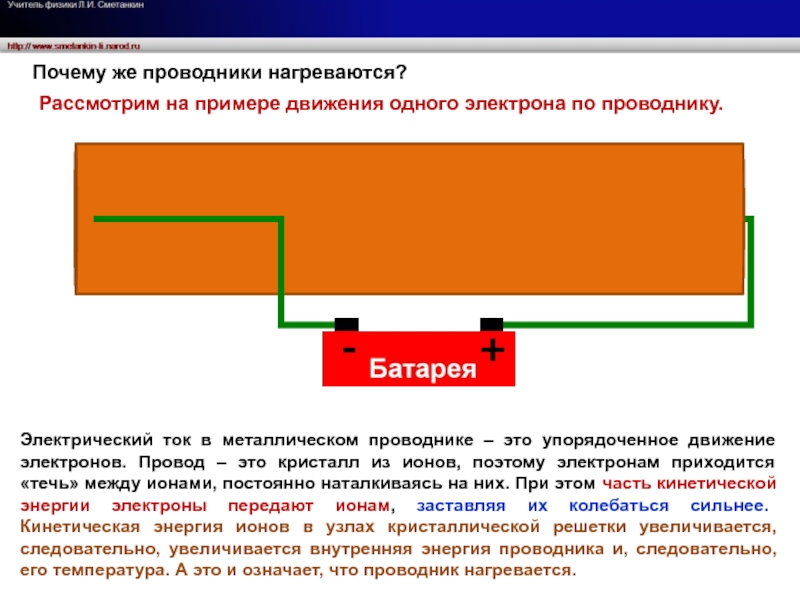

Почему же проводники нагреваются?


Рассмотрим на примере движения одного электрона по проводнику.


Электрический ток в металлическом проводнике – это упорядоченное движение электронов. Провод – это кристалл из ионов, поэтому

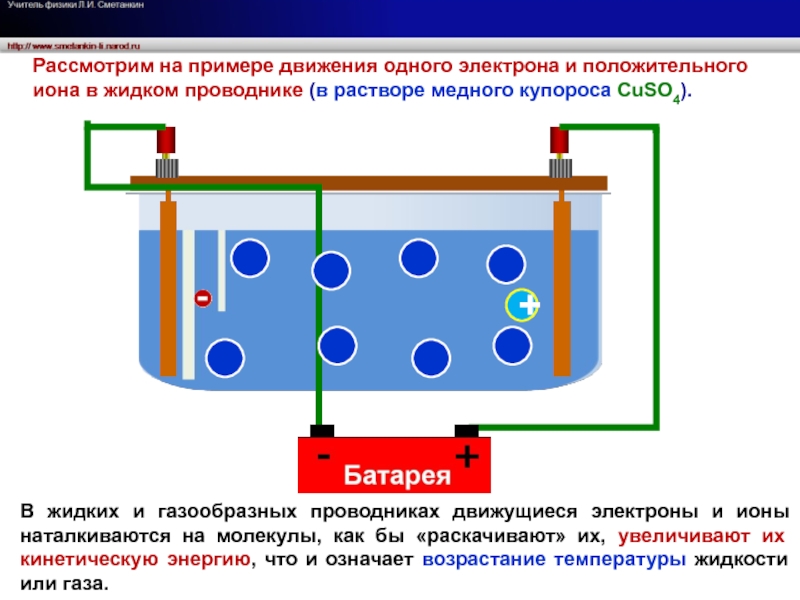

Слайд 16В жидких и газообразных проводниках движущиеся электроны и ионы наталкиваются на

молекулы, как бы «раскачивают» их, увеличивают их кинетическую энергию, что и означает возрастание температуры жидкости или газа.


Химическое действие тока










+

Рассмотрим на примере движения одного электрона и положительного иона в жидком проводнике (в растворе медного купороса CuSO4).

В жидких и газообразных проводниках движущиеся электроны и ионы наталкиваются на молекулы, как бы «раскачивают» их, увеличивают

Слайд 17-

+

В неподвижных металлических проводниках вся работа электрического тока идет на увеличение их внутренней энергии (на участке цепи не совершается механическая работа и ток не производит химического действия).


А ∆Евн


Q

Нагретый проводник отдает полученную энергию окружающим телам путем теплопередачи.

Q = А

Учитывая, что А = UIt, получим Q = Uit.

Зная, что , что U =IR, получим Q = I2Rt.

Q = I2Rt


Направление электрического тока

-

Слайд 18Q = I2Rt
количество теплоты, выделяемое проводником с током, равно произведению

квадрата силы тока, сопротивления и времени прохождения тока по проводнику.

Количество теплоты, выделившееся за время t, определяется законом Джоуля - Ленца:

Джоуль Джеймс Прескотт

Ленц Эмилий Христианович

Q = I2Rt количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления и времени

Слайд 19ФИЗКУЛЬТМИНУТКА

ФИЗКУЛЬТМИНУТКА

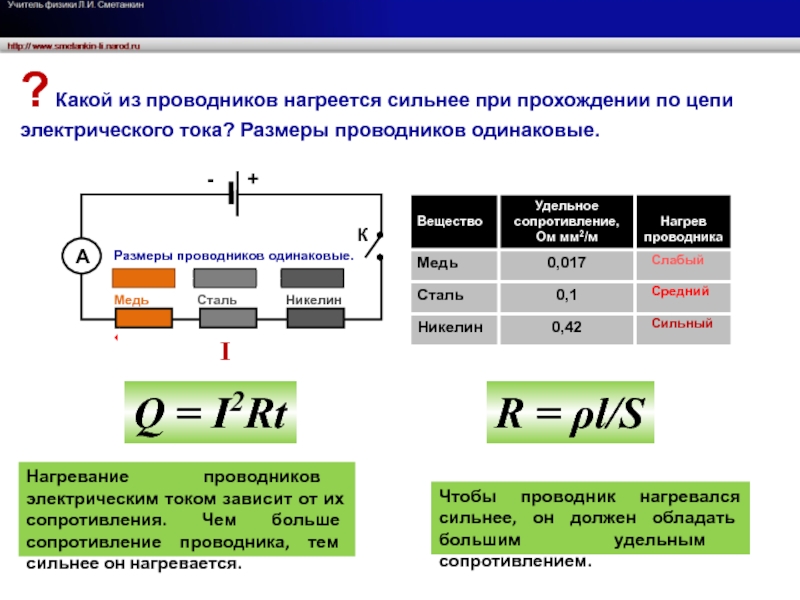

Слайд 20



А
Медь Сталь

Никелин

- +



Нагревание проводников электрическим током зависит от их сопротивления. Чем больше сопротивление проводника, тем сильнее он нагревается.

Чтобы проводник нагревался сильнее, он должен обладать большим удельным сопротивлением.



? Какой из проводников нагреется сильнее при прохождении по цепи электрического тока? Размеры проводников одинаковые.


I




Слабый

Средний

Сильный

К

Размеры проводников одинаковые.

Q = I2Rt

R = ρl/S

АМедь       Сталь       Никелин-

Слайд 21Дано
t = 3 мин
R = 20 Ом
I = 5 A
Q

= ?

СИ
180 с
-
-

Решение:
Q = I2 R t
Q = 25 A2 • 20 Ом • 180 с =
= 90000 Дж = 90 кДж


Ответ: Q = 90 кДж


?Определите количество теплоты, выделяемое проводником, сопротивление которого 20 Ом, в течение 3 минут. Сила тока в проводнике 5 А.

Дано t = 3 минR = 20 ОмI = 5 AQ = ? СИ180 с  -

Слайд 22Домашнее задание: П 53, упражнение 27 (2, 3). Приготовить сообщение в виде

компьютерной презентации по теме: «История создания электронагревательных приборов».
Домашнее задание: П 53, упражнение 27 (2, 3). Приготовить сообщение в виде компьютерной презентации по теме: «История

Слайд 23Спасибо за урок!

Спасибо за урок!
