Презентация, доклад по физике Последовательное и параллельное соединение проводников
Содержание
- 1. Презентация по физике Последовательное и параллельное соединение проводников
- 2. 1.Найдите формулу закона Ома для участка цепиА) Б)В)I=I1+I2

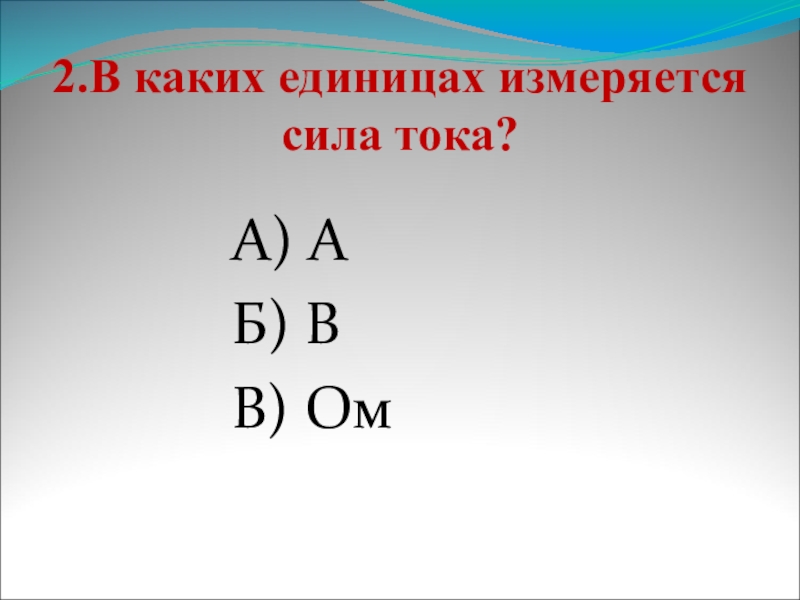

- 3. 2.В каких единицах измеряется сила тока?А) АБ) ВВ) Ом
- 4. 3.Как включается в цепь вольтметр?А) последовательноБ) параллельноВ) и последовательно, и параллельно

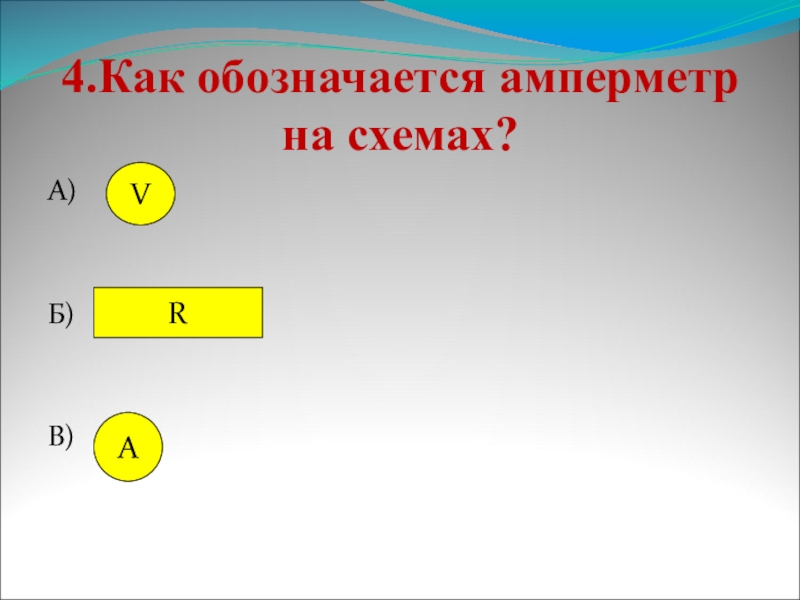

- 5. 4.Как обозначается амперметр на схемах?А)Б)В)VRА

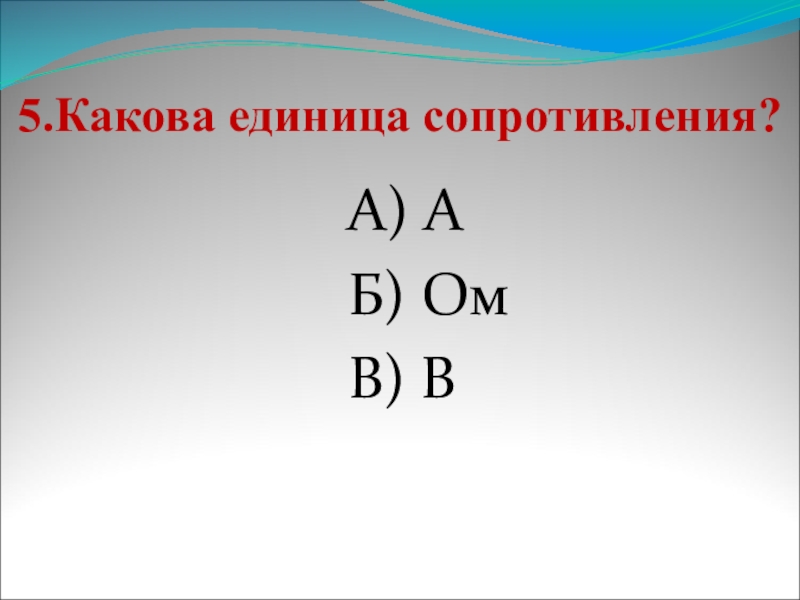

- 6. 5.Какова единица сопротивления?

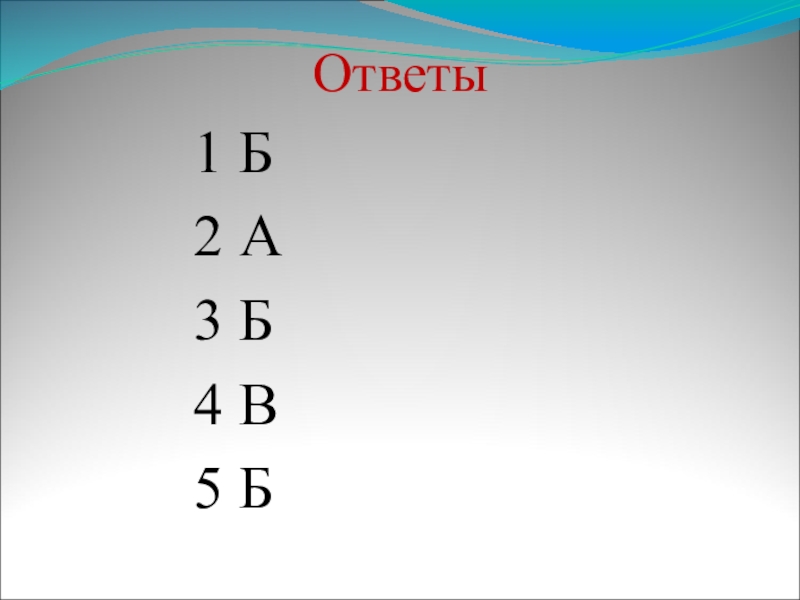

- 7. Ответы1 Б2 А3 Б4 В5 Б
- 8. Последовательное соединение

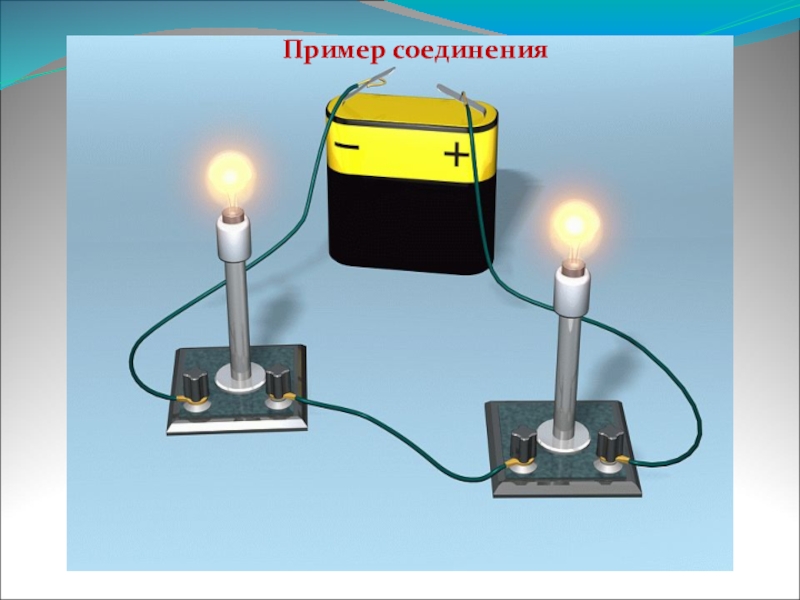

- 9. Пример соединения

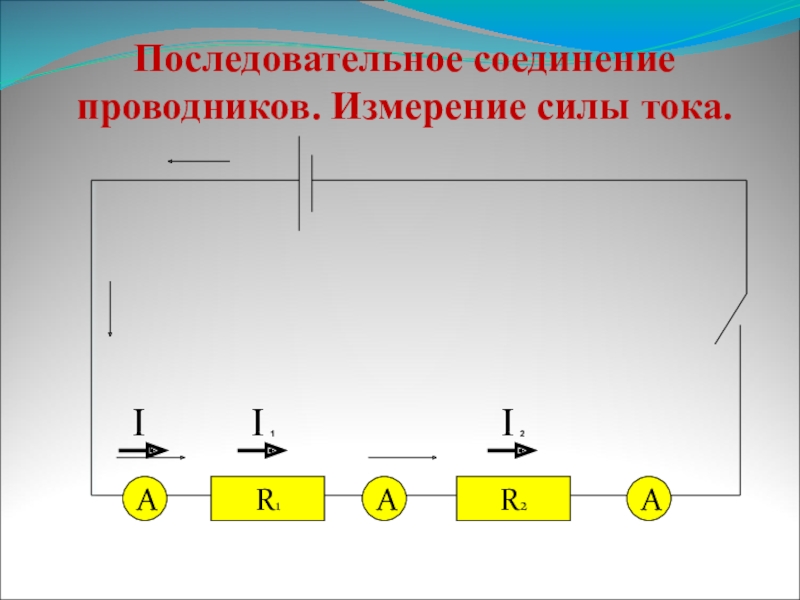

- 10. R1АR2ААПоследовательное соединение проводников. Измерение силы тока.
- 11. Аналогия Сколько воды втекает в водопроводную трубу, столько
- 12. Закономерности последовательного соединения проводников R1R2Полное напряжение в цепи
- 13. Достоинства и недостатки последовательного соединенияДостоинства: Имея
- 14. Параллельное соединениеПараллельным называется такое соединение проводников,
- 15. Пример соединения
- 16. Параллельное соединениеR1R2АААV

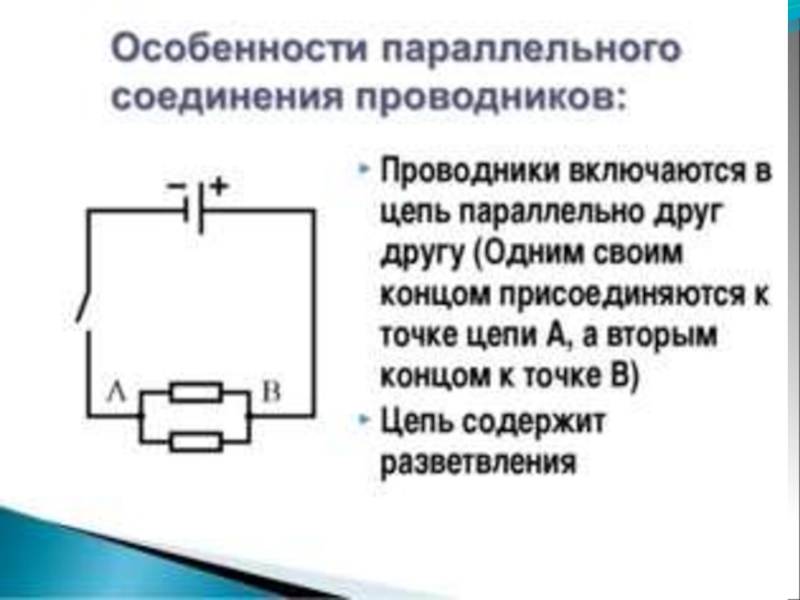

- 17. Слайд 17

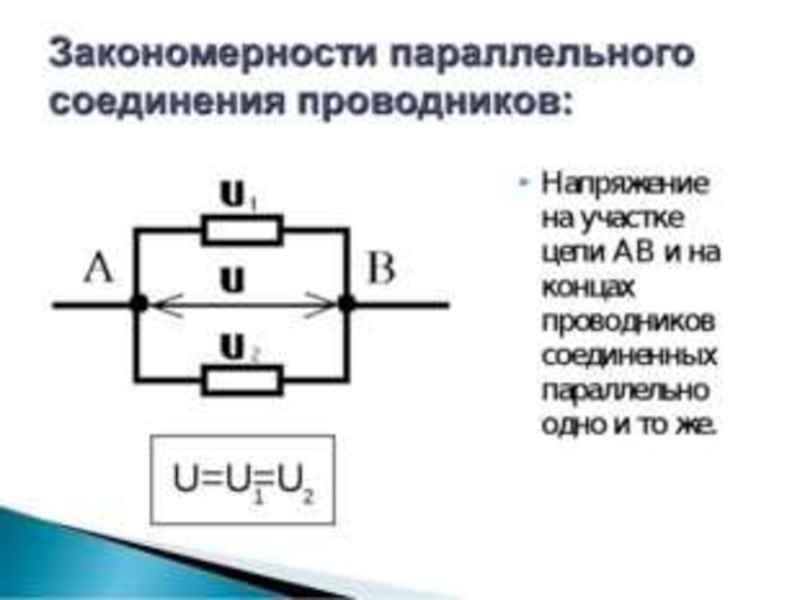

- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Достоинства и недостатки параллельного соединенияДостоинства:Если одна из
- 22. Применение последовательного и параллельного соединений

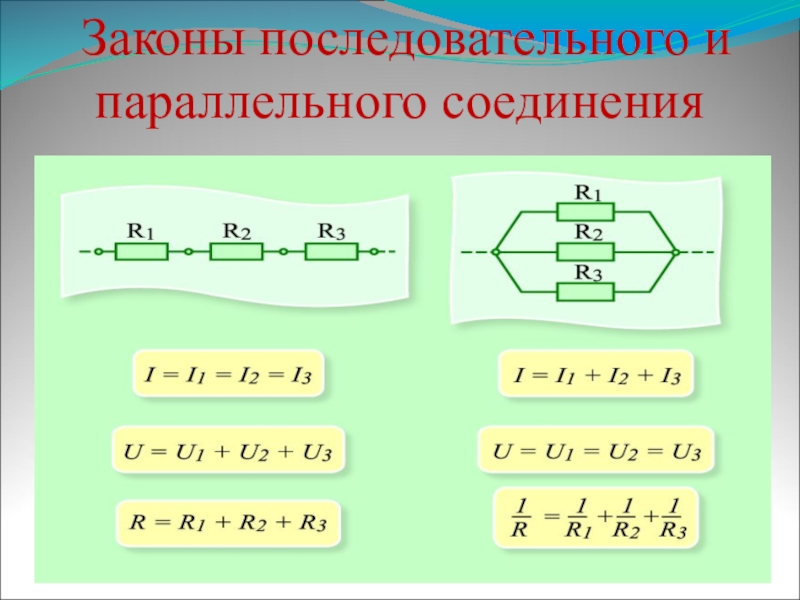

- 23. Законы последовательного и параллельного соединения
- 24. АЛГОРИТМ РЕШЕНИЯ ЗАДАЧОпределить вид соединенияЗаписать постоянную величинуПрименить закон Ома для участка цепи
- 25. РЕШЕНИЕ ЗАДАЧ НА ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ
- 26. Задача №1Резисторы с сопротивлением 2кОм и 8кОм
- 27. Задача №2Каковы показания вольтметров, если амперметр показывает 1,5А
- 28. Задача №3Общее сопротивление участка АВ цепи равно

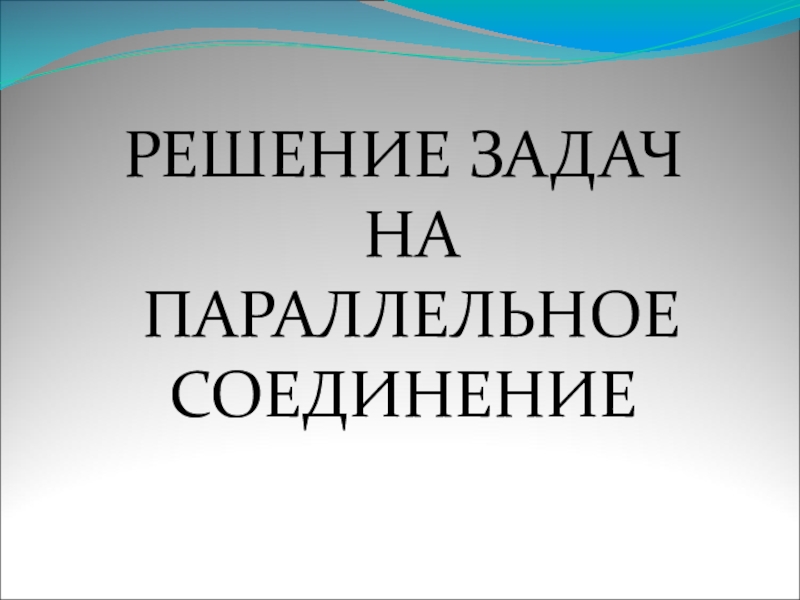

- 29. РЕШЕНИЕ ЗАДАЧ НА ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ
- 30. Задача № 4Определить общее сопротивление

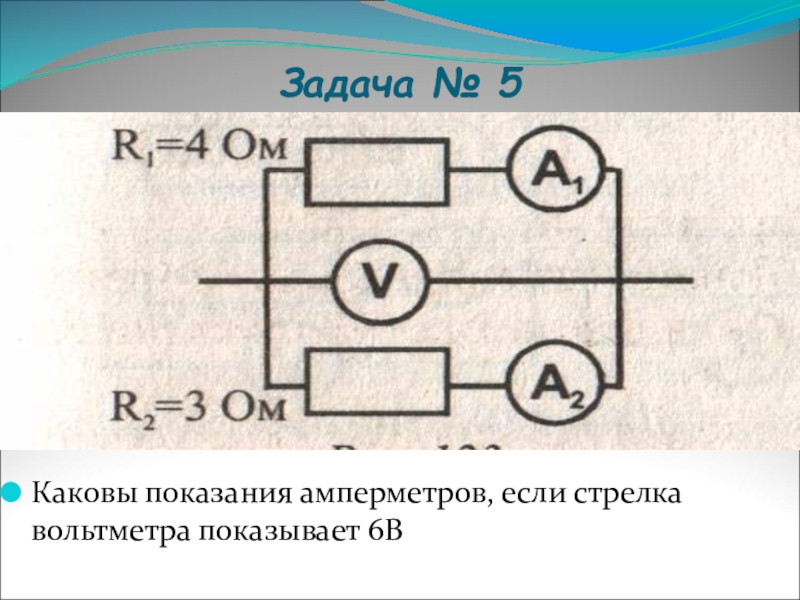

- 31. Задача № 5 Каковы показания амперметров, если стрелка вольтметра показывает 6В
- 32. Задача №6Участок электрической цепи состоит из трёх
- 33. РЕШЕНИЕ ЗАДАЧ НА СМЕШАННОЕ СОЕДИНЕНИЕ
- 34. Задача №7Используя схему электрической цепи, определите общее
- 35. Задача №8
- 36. Можно ли использовать две одинаковые лампы,
- 37. Применение параллельного соединенияВ одну и ту же
- 38. Применение последовательного соединенияОсновным недостатком последовательного соединения проводников
- 39. Домашнее задание
- 40. Домашнее задание8Б и 8В:§48-49, упр.22с.113-114

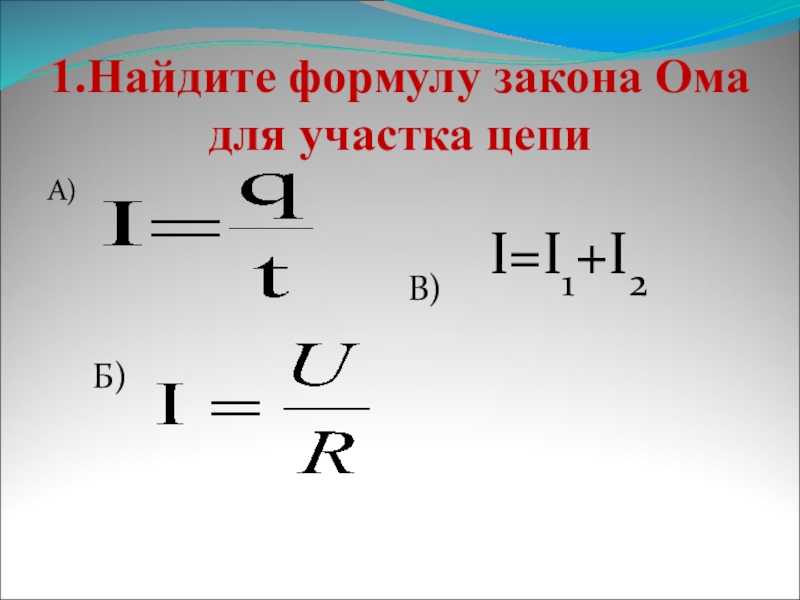

1.Найдите формулу закона Ома для участка цепиА) Б)В)I=I1+I2

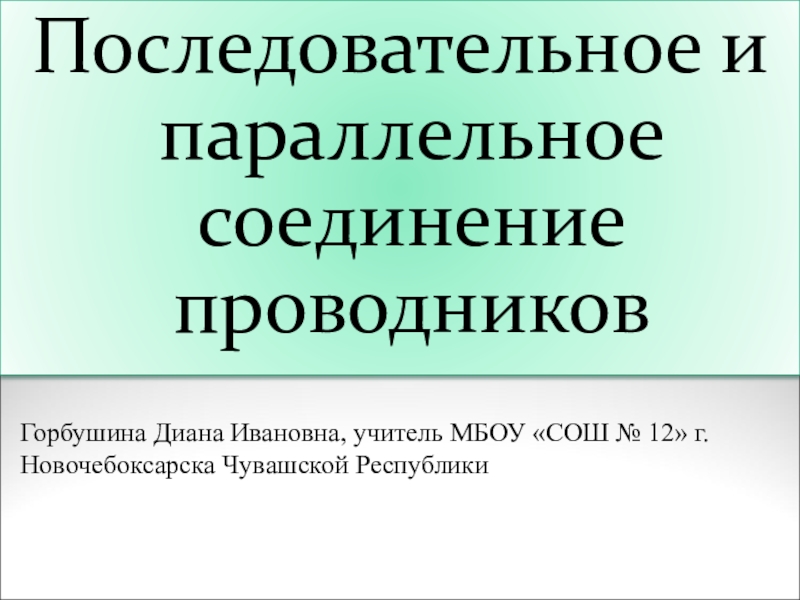

Слайд 1
Последовательное и параллельное соединение проводников
Горбушина Диана Ивановна, учитель МБОУ «СОШ №

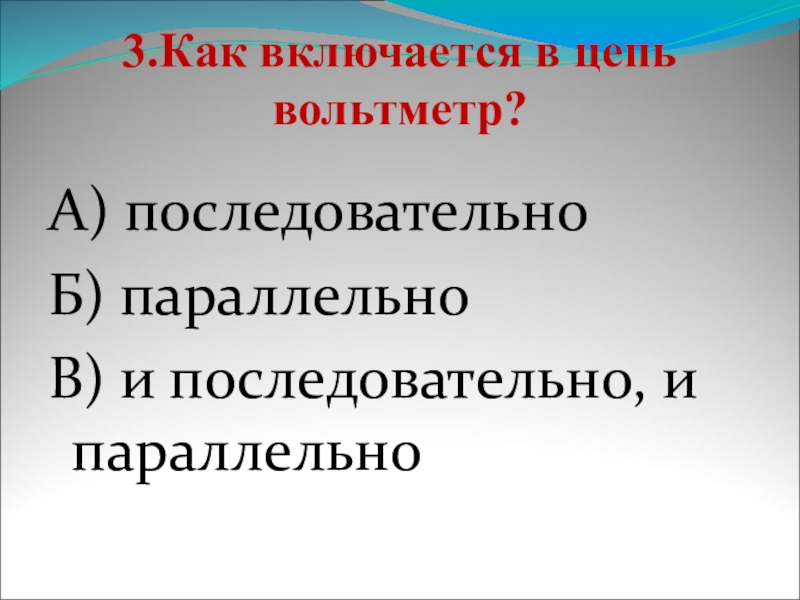

Слайд 43.Как включается в цепь вольтметр?
А) последовательно
Б) параллельно
В) и последовательно, и параллельно

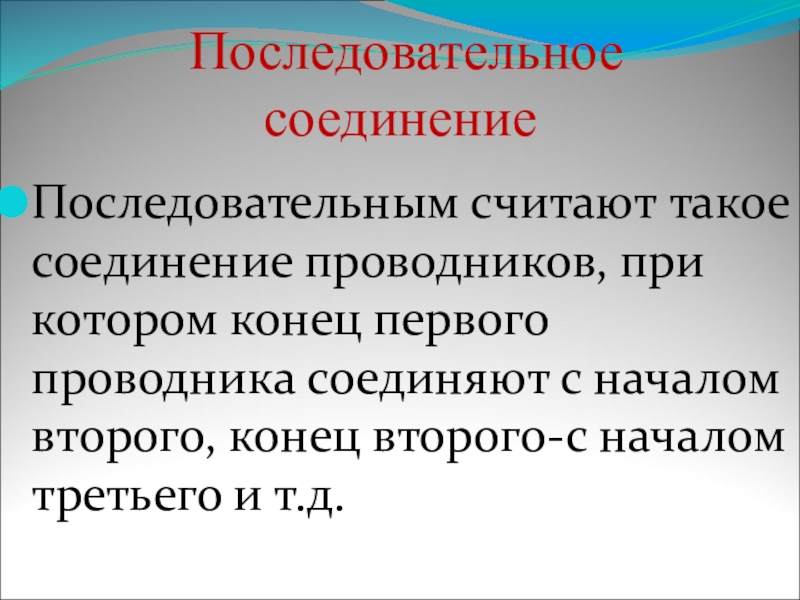

Слайд 8 Последовательное
соединение
Последовательным считают такое
соединение проводников, при котором конец первого проводника соединяют с началом второго, конец второго-с началом третьего и т.д.
Слайд 11Аналогия
Сколько воды втекает в водопроводную трубу, столько и вытекает из неё,
вода нигде не накапливается.
Аналогично при последовательном соединении проводников:
Сила тока во всех участках цепи одинакова.
Аналогично при последовательном соединении проводников:
Сила тока во всех участках цепи одинакова.

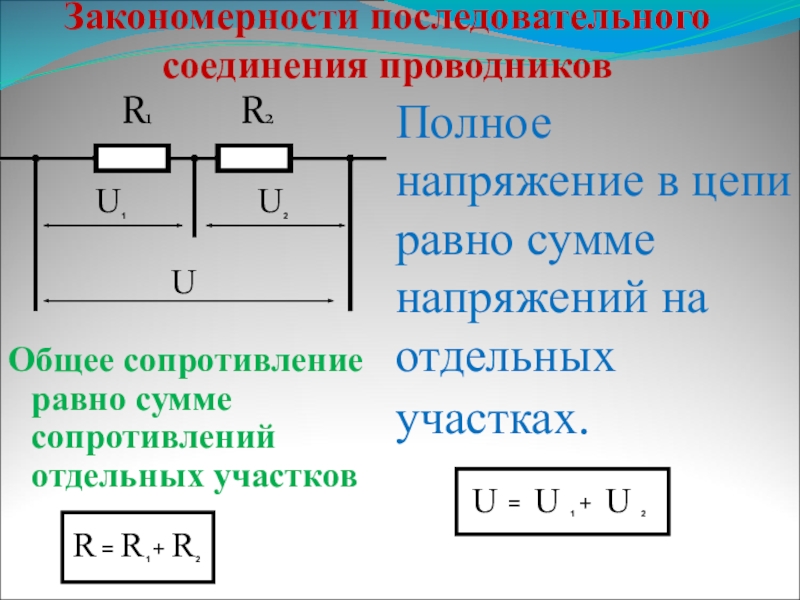

Слайд 12Закономерности последовательного соединения проводников
R1
R2
Полное напряжение в цепи равно сумме напряжений на
отдельных участках.
Общее сопротивление равно сумме сопротивлений отдельных участков
Слайд 13Достоинства и недостатки последовательного соединения
Достоинства:
Имея элементы, рассчитанные на малое
напряжение(например, лампочки), можно соединить их последовательно в необходимом количестве и подключить источнику с большим напряжением (так устроены ёлочные гирлянды)
Недостаток:
Достаточно одному прибору (или элементу) выйти из строя, как цепь размыкается, и все остальные приборы не работают

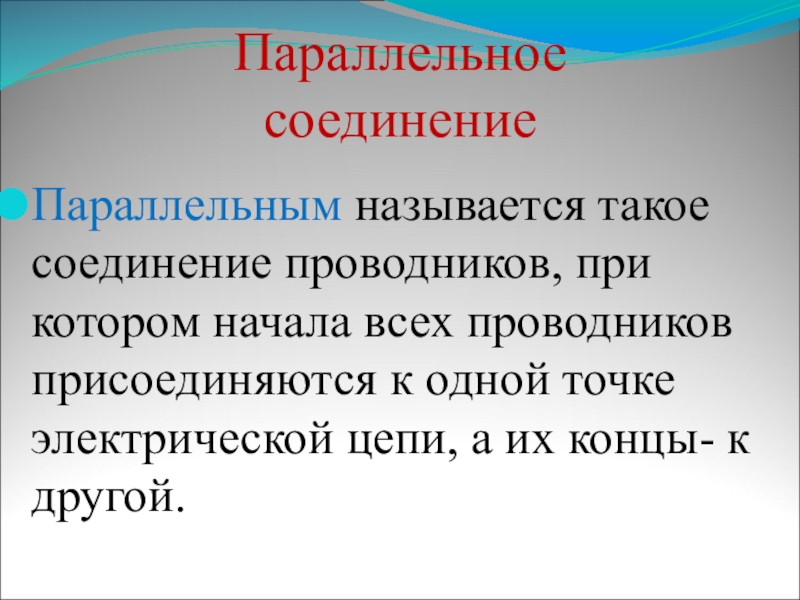

Слайд 14Параллельное
соединение
Параллельным называется такое соединение проводников, при котором начала всех проводников
присоединяются к одной точке электрической цепи, а их концы- к другой.

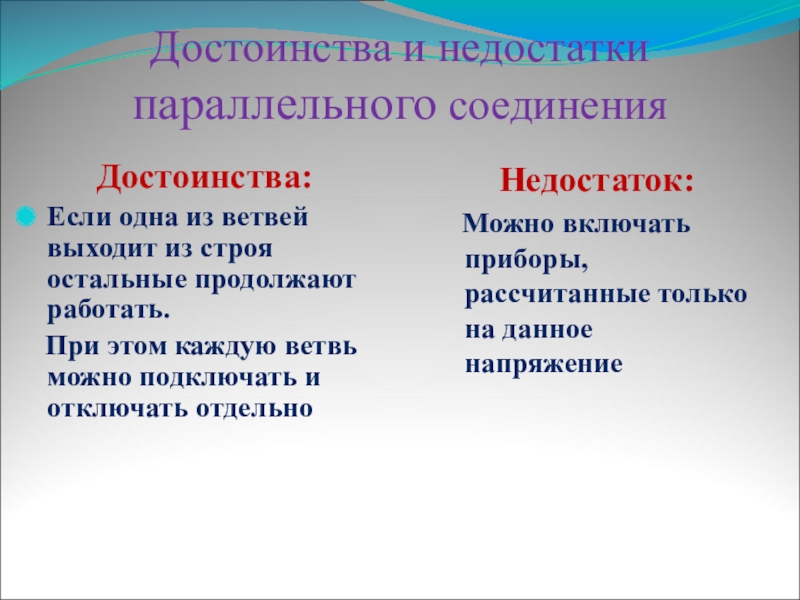

Слайд 21Достоинства и недостатки параллельного соединения
Достоинства:
Если одна из ветвей выходит из строя
остальные продолжают работать.
При этом каждую ветвь можно подключать и отключать отдельно
При этом каждую ветвь можно подключать и отключать отдельно
Недостаток:
Можно включать приборы, рассчитанные только на данное напряжение
Слайд 24АЛГОРИТМ РЕШЕНИЯ ЗАДАЧ
Определить вид соединения
Записать постоянную величину
Применить закон Ома для участка
цепи

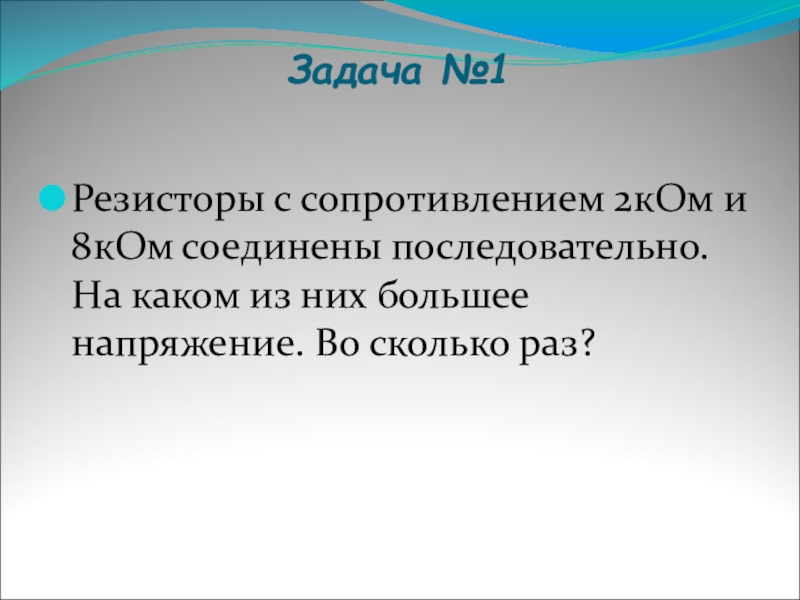

Слайд 26Задача №1
Резисторы с сопротивлением 2кОм и 8кОм соединены последовательно. На каком
из них большее напряжение. Во сколько раз?
Слайд 28Задача №3
Общее сопротивление участка АВ цепи равно 10 Ом. Определите сопротивление
третьего проводника. Какова сила тока в участке цепи АВ, если вольтметр показывает напряжение 5В?

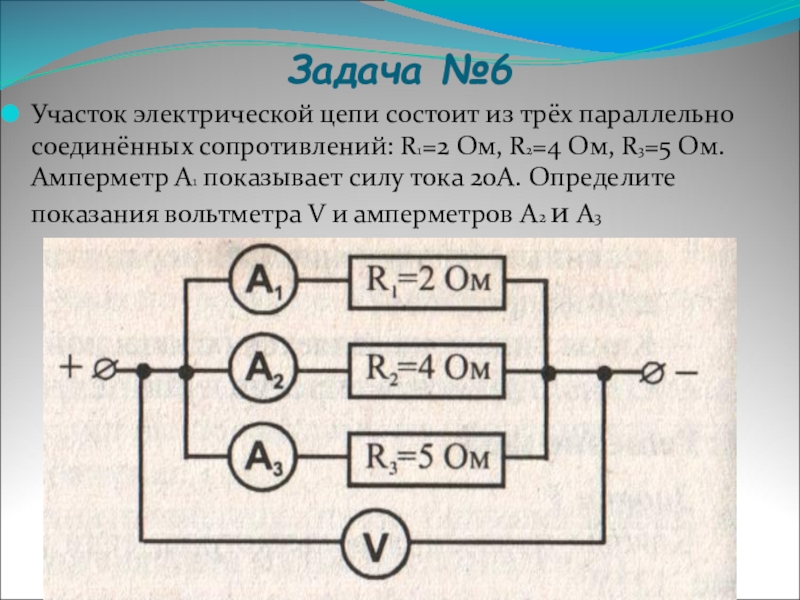

Слайд 32Задача №6
Участок электрической цепи состоит из трёх параллельно соединённых сопротивлений: R1=2
Ом, R2=4 Ом, R3=5 Ом. Амперметр А1 показывает силу тока 20А. Определите показания вольтметра V и амперметров А2 и А3

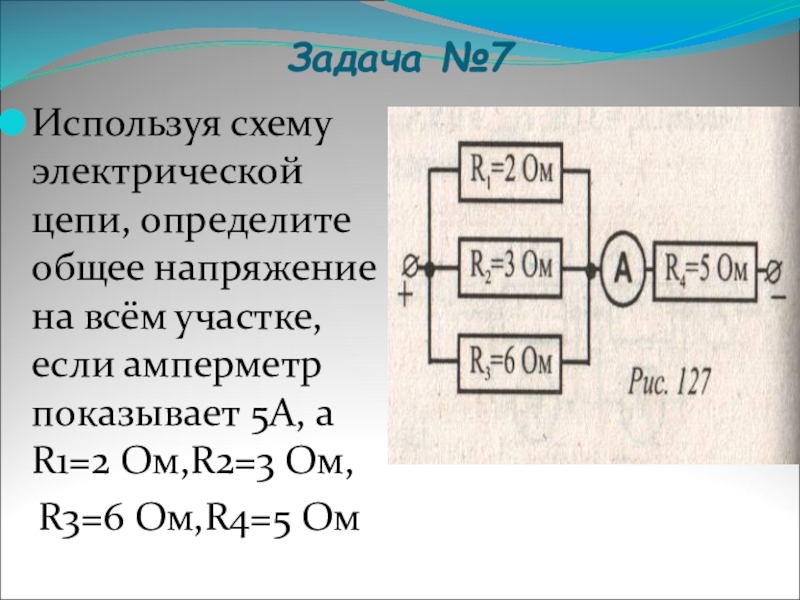

Слайд 34Задача №7
Используя схему электрической цепи, определите общее напряжение на всём участке,
если амперметр показывает 5А, а R1=2 Ом,R2=3 Ом,
R3=6 Ом,R4=5 Ом
R3=6 Ом,R4=5 Ом

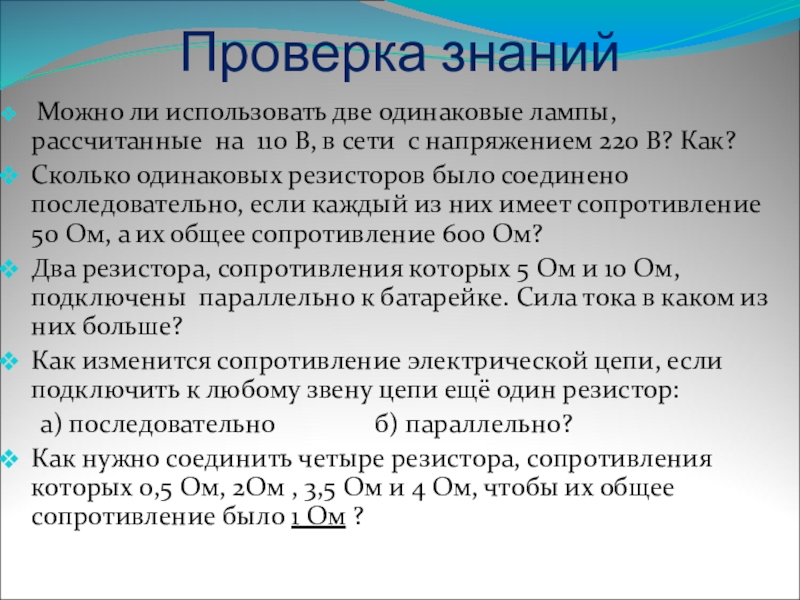

Слайд 36 Можно ли использовать две одинаковые лампы, рассчитанные на 110 В,
в сети с напряжением 220 В? Как?
Сколько одинаковых резисторов было соединено последовательно, если каждый из них имеет сопротивление 50 Ом, а их общее сопротивление 600 Ом?
Два резистора, сопротивления которых 5 Ом и 10 Ом, подключены параллельно к батарейке. Сила тока в каком из них больше?
Как изменится сопротивление электрической цепи, если подключить к любому звену цепи ещё один резистор:
а) последовательно б) параллельно?
Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2Ом , 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом ?
Сколько одинаковых резисторов было соединено последовательно, если каждый из них имеет сопротивление 50 Ом, а их общее сопротивление 600 Ом?
Два резистора, сопротивления которых 5 Ом и 10 Ом, подключены параллельно к батарейке. Сила тока в каком из них больше?
Как изменится сопротивление электрической цепи, если подключить к любому звену цепи ещё один резистор:
а) последовательно б) параллельно?
Как нужно соединить четыре резистора, сопротивления которых 0,5 Ом, 2Ом , 3,5 Ом и 4 Ом, чтобы их общее сопротивление было 1 Ом ?
Проверка знаний

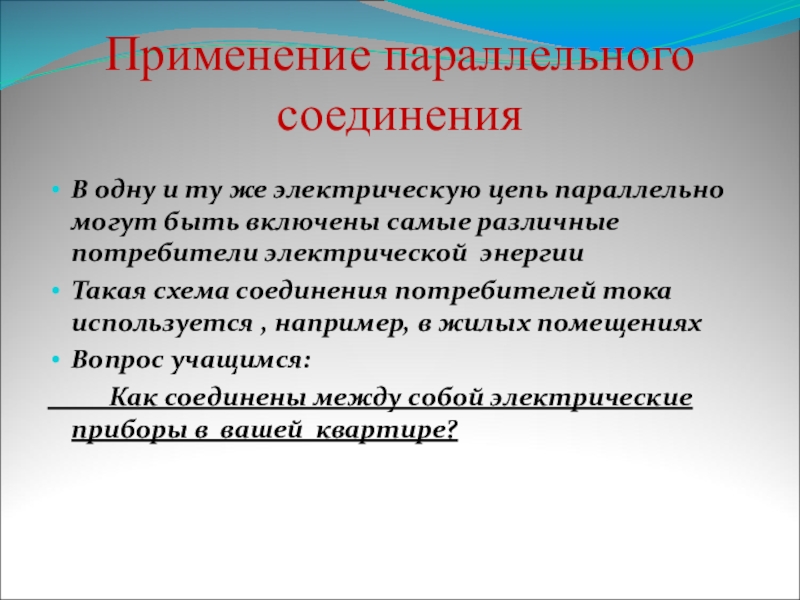

Слайд 37Применение параллельного соединения
В одну и ту же электрическую цепь параллельно могут
быть включены самые различные потребители электрической энергии
Такая схема соединения потребителей тока используется , например, в жилых помещениях
Вопрос учащимся:
Как соединены между собой электрические приборы в вашей квартире?
Такая схема соединения потребителей тока используется , например, в жилых помещениях
Вопрос учащимся:
Как соединены между собой электрические приборы в вашей квартире?

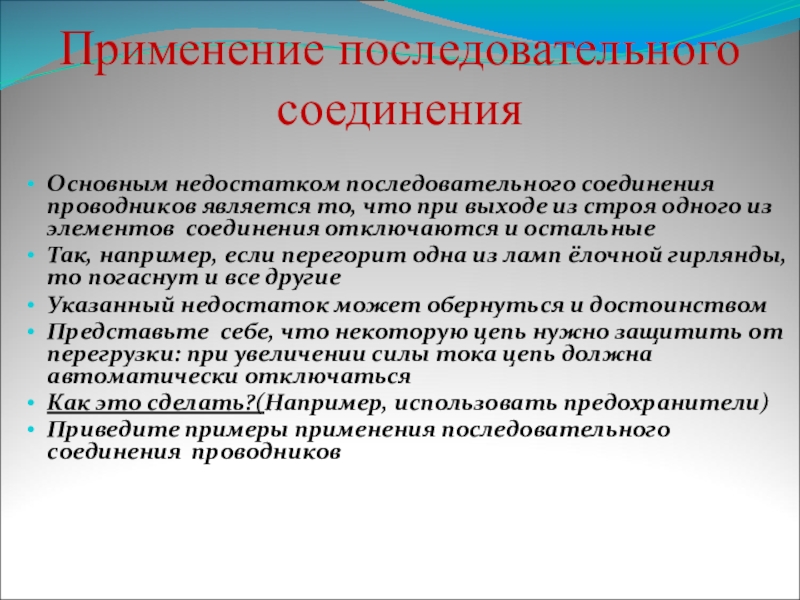

Слайд 38Применение последовательного соединения
Основным недостатком последовательного соединения проводников является то, что при
выходе из строя одного из элементов соединения отключаются и остальные
Так, например, если перегорит одна из ламп ёлочной гирлянды, то погаснут и все другие
Указанный недостаток может обернуться и достоинством
Представьте себе, что некоторую цепь нужно защитить от перегрузки: при увеличении силы тока цепь должна автоматически отключаться
Как это сделать?(Например, использовать предохранители)
Приведите примеры применения последовательного соединения проводников
Так, например, если перегорит одна из ламп ёлочной гирлянды, то погаснут и все другие
Указанный недостаток может обернуться и достоинством
Представьте себе, что некоторую цепь нужно защитить от перегрузки: при увеличении силы тока цепь должна автоматически отключаться
Как это сделать?(Например, использовать предохранители)
Приведите примеры применения последовательного соединения проводников
Слайд 40Домашнее задание
8Б и 8В:§48-49, упр.22с.113-114
и упр. 23 с.117
8А:§48-49,упр.32 с.138,упр.33 с.142
8А:§48-49,упр.32 с.138,упр.33 с.142
